2020 TOYOTA YARIS Betriebsanleitungen (in German)

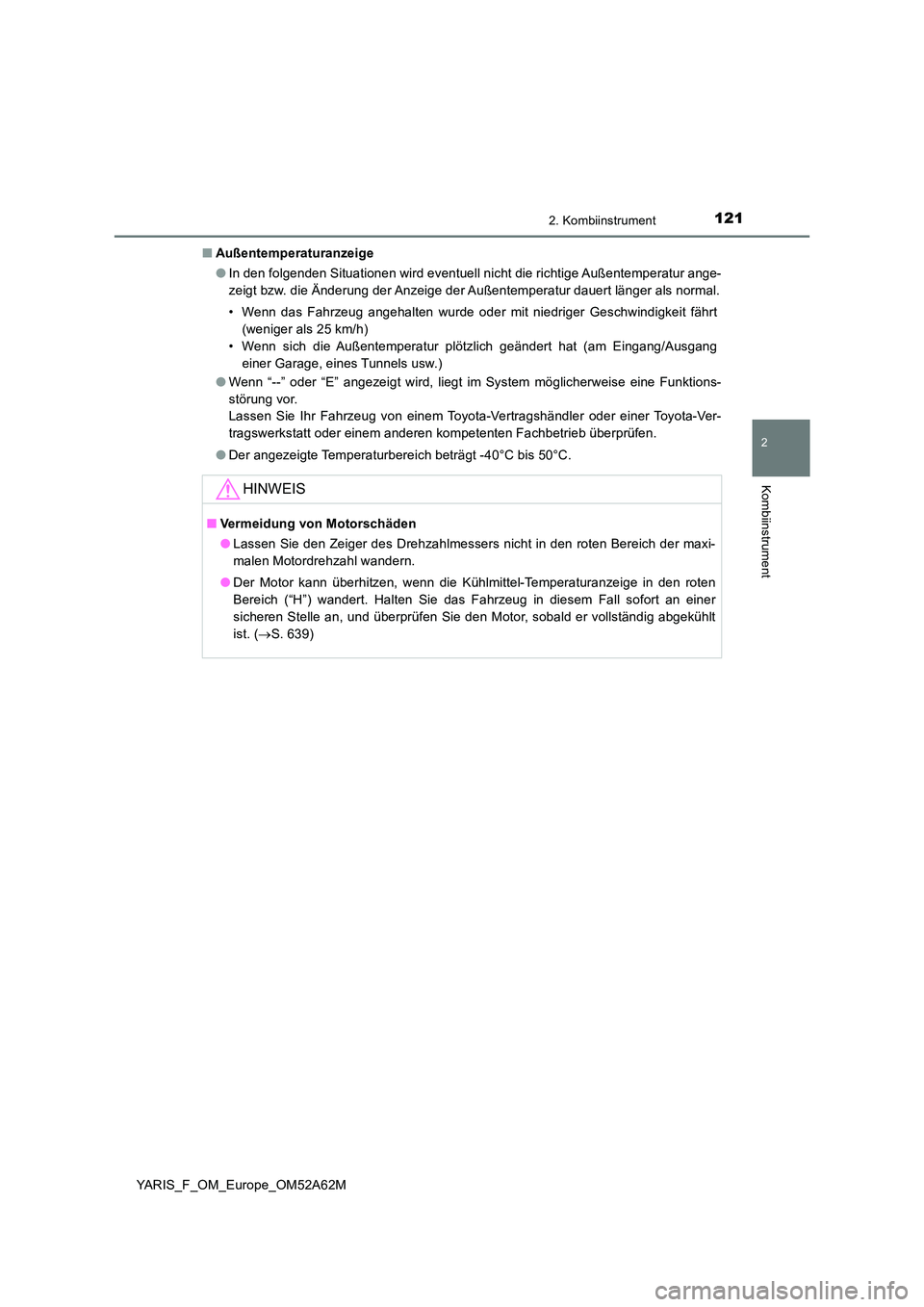

1212. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
■ Außentemperaturanzeige
● In den folgenden Situationen wird eventuell nicht die richtige Außentemperatur ange-
zeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal.
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang
einer Garage, eines Tunnels usw.)
● Wenn “--” oder “E” angezeigt wird, liegt im System möglicherweise eine Funktions-
störung vor.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
● Der angezeigte Temperaturbereich beträgt -40°C bis 50°C.
HINWEIS
■Vermeidung von Motorschäden
● Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich der maxi-
malen Motordrehzahl wandern.
● Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten
Bereich (“H”) wandert. Halten Sie das Fahrzeug in diesem Fall sofort an einer
sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt
ist. ( S. 639)

1222. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M

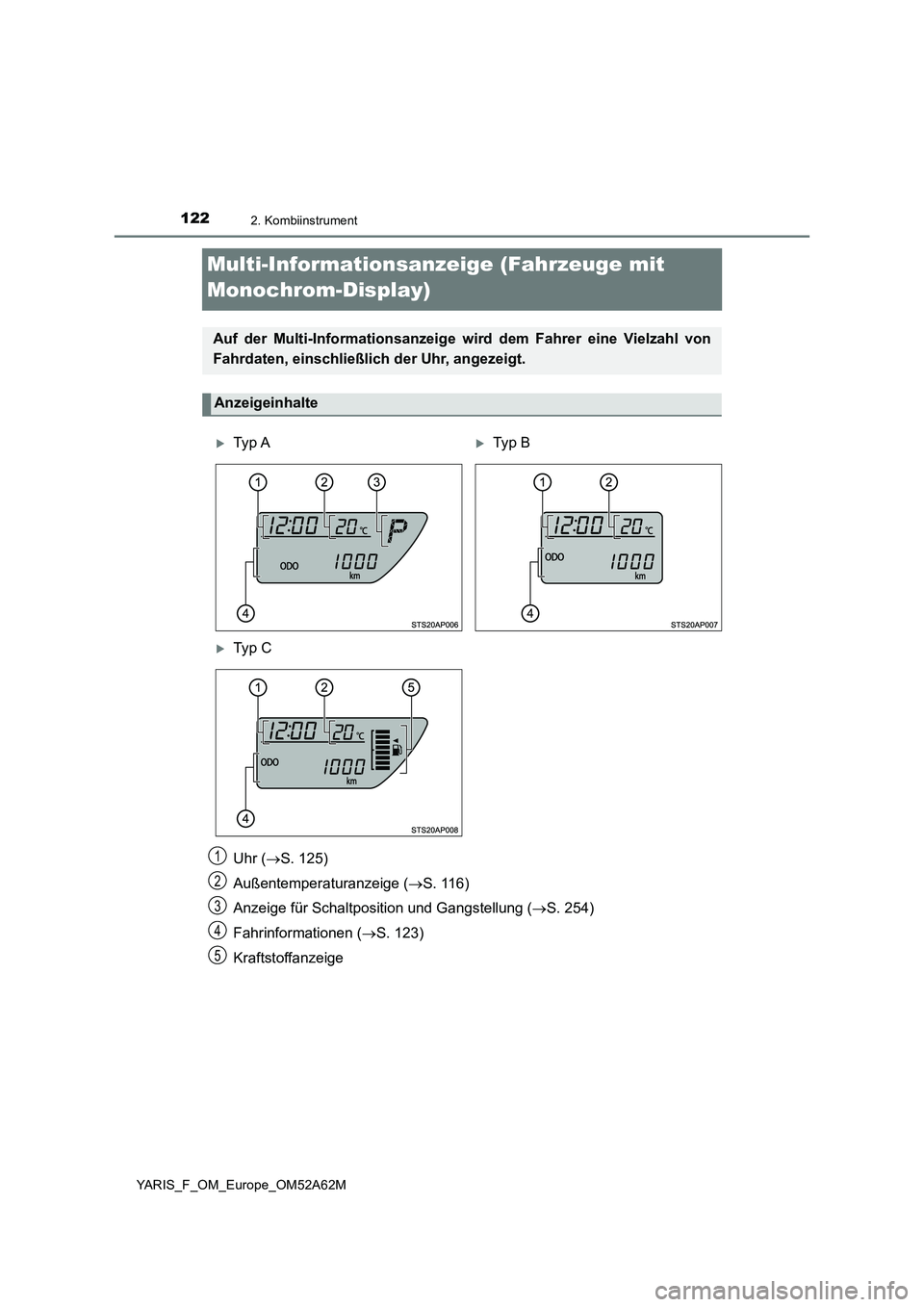

Multi-Informationsanzeige (Fahrzeuge mit
Monochrom-Display)
Uhr (S. 125)
Außentemperaturanzeige (S. 116)
Anzeige für Schaltposition und Gangstellung (S. 254)
Fahrinformationen (S. 123)
Kraftstoffanzeige
Auf der Multi-Informationsanzeige wird dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
Ty p ATy p B
Ty p C
1
2
3
4
5

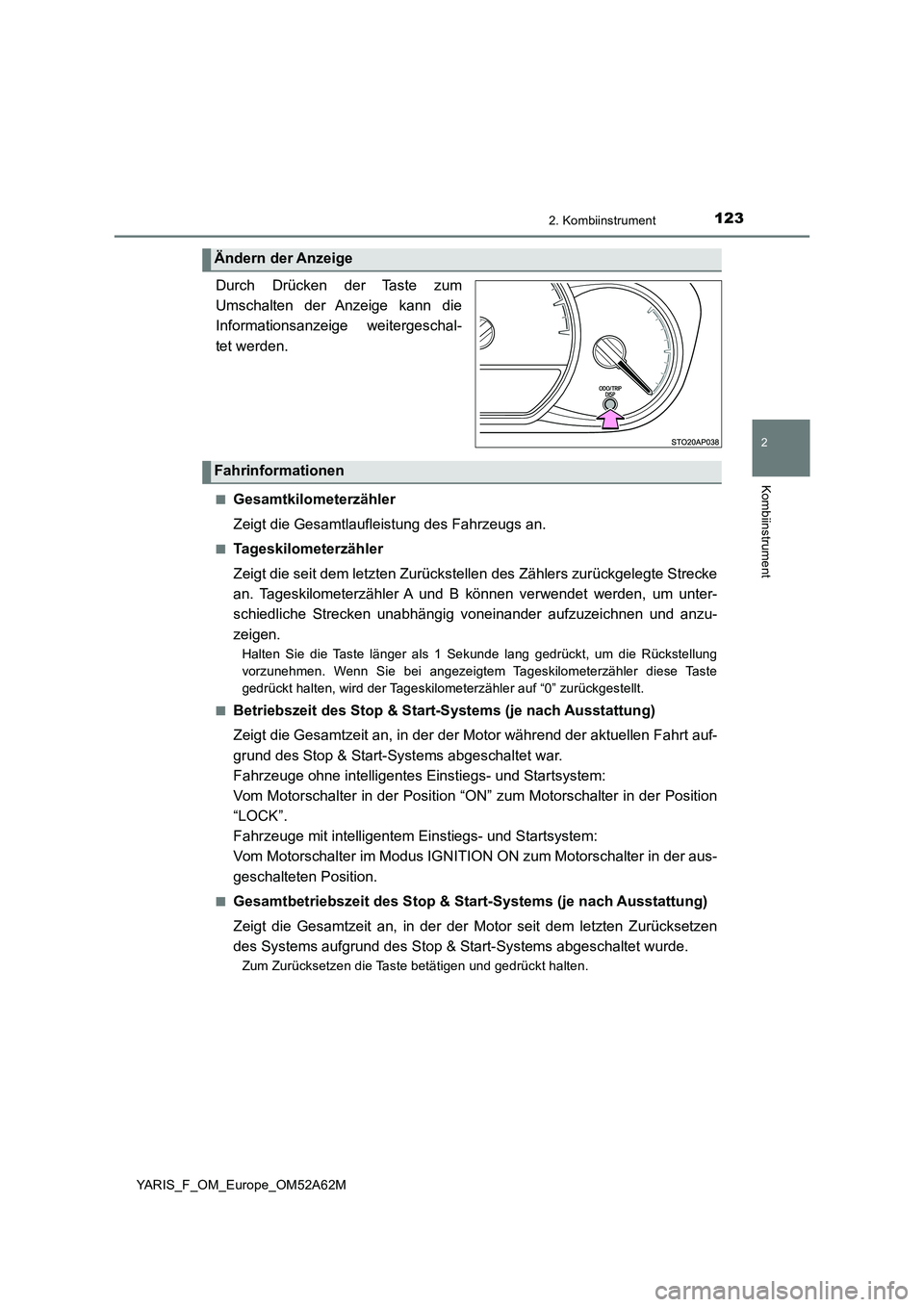

1232. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
.
Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■
Betriebszeit des Stop & Start-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt auf-
grund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Vom Motorschalter in der Position “ON” zum Motorschalter in der Position
“LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Vom Motorschalter im Modus IGNITION ON zum Motorschalter in der aus-
geschalteten Position.
■Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Zum Zurücksetzen die Taste betätigen und gedrückt halten.
Ändern der Anzeige
Fahrinformationen

1242. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M■
Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■
Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■
Restreichweite
Zeigt die maximale Restreichweite mit dem verbleibenden Kraftstoff im
Tank an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligen-
tem Einstiegs- und Startsystem). Wenn der Motorschalter beim Tanken nicht in die
Position “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen
nicht aktualisiert.
■
Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem letzten Start
des Motors an.

1252. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
Die Kontrollleuchte für den ECO-Fahrbetrieb kann durch Drücken der Taste
zum Umschalten der Anzeige aktiviert bzw. deaktiviert werden, wenn die
Anzeige zum Anpassen der Kontrollleuchte für den ECO-Fahrbetrieb ange-
zeigt wird.
Zeigen Sie zum Ändern der Anzeige zum Anpassen der Kontrollleuchte für den
ECO-Fahrbetrieb den Gesamtkilometerzähler an, und halten Sie die Taste zum
Umschalten der Anzeige gedrückt, bis die Anzeige geändert wird.
Halten Sie nach der kundenspezifischen Anpassung die Taste zum Umschalten der
Anzeige mehr als 2 Sekunden lang gedrückt, um wieder zum Gesamtkilometerzäh-
ler zu wechseln.
Die Uhr kann durch Drücken der Tasten eingestellt werden.
Einstellen der Stunden
Einstellen der Minuten
Kontrollleuchte für ECO-Fahrbetrieb mit Anpassung (Fahrzeuge mit
Multidrive)
Uhr
1
2

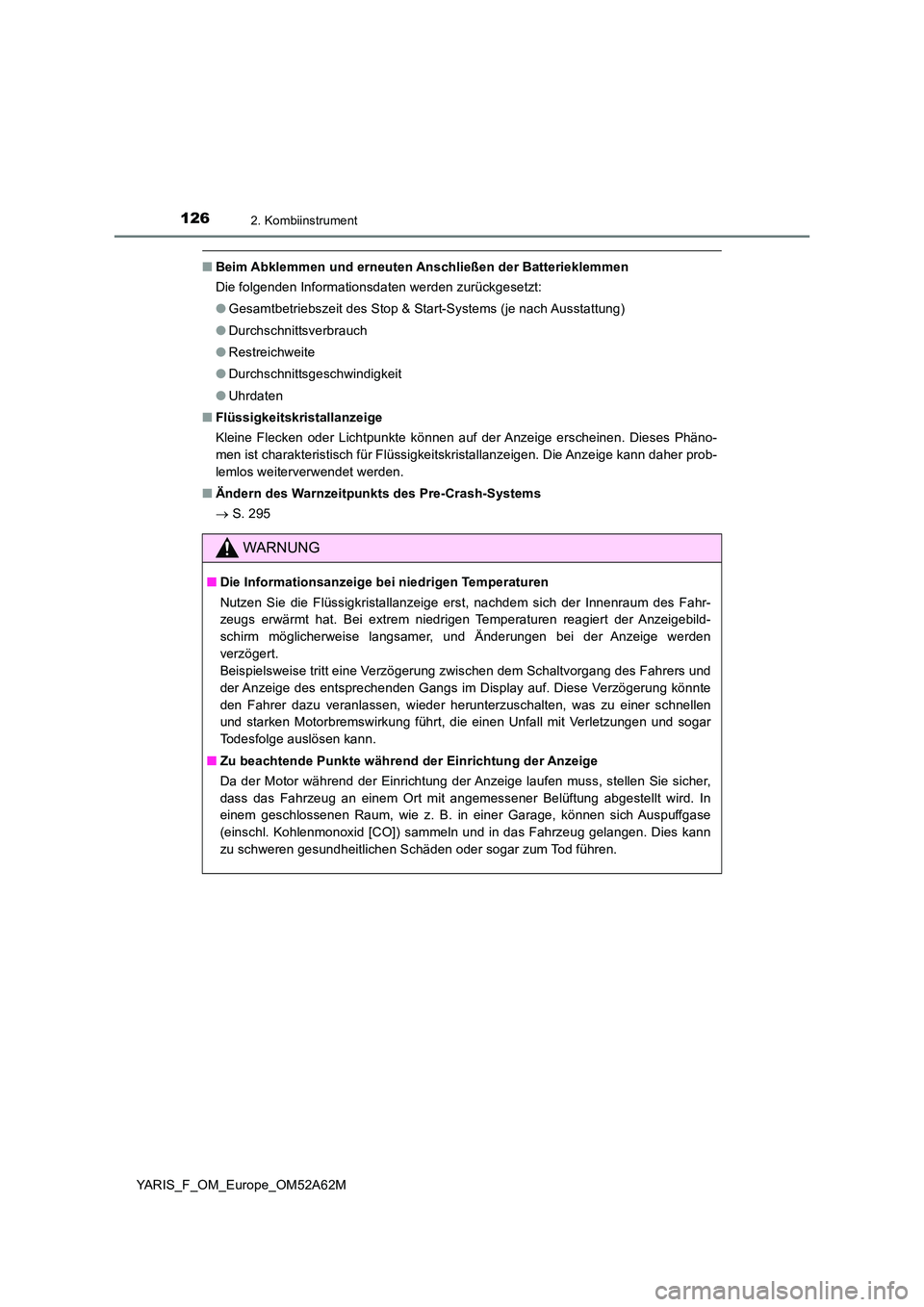

1262. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Restreichweite
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 295
WARNUNG
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar
Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.

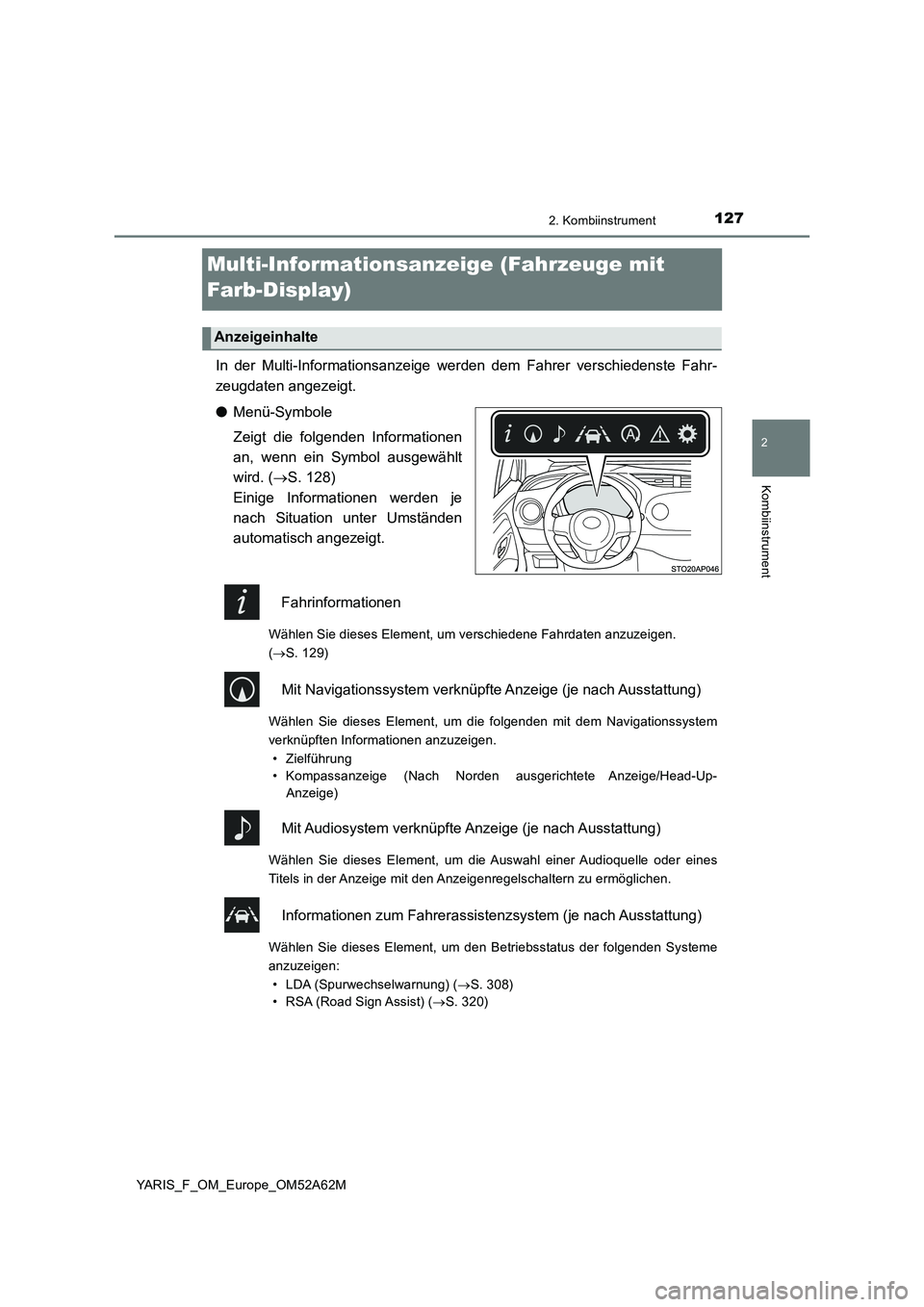

127
2
2. Kombiinstrument
Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
Multi-Informationsanzeige (Fahrzeuge mit
Farb-Display)
In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
●Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. (S. 128)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
(S. 129)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung) (S. 308)
• RSA (Road Sign Assist) (S. 320)
Anzeigeinhalte

1282. Kombiinstrument
YARIS_F_OM_Europe_OM52A62M
Informationen zum Stop & Start-System (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus des Stop & Start-Sys-
tems anzuzeigen. (S. 130)
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. (S. 592)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. (S. 131)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Element auswählen/Seite wech-
seln
Eingabe/Einstellen
Rückkehr zum vorherigen Bild-
schirm
Verwenden der Anzeigenregelschalter
1
2
3
