2020 TOYOTA RAV4 HYBRID Manuel du propriétaire (in French)

3914-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Ligne de trajectoire estimée
Les lignes de trajectoire estimée sont affichées et se déplacent
selon la manœuvre du volant.
Lignes de guidage de distance
Indique la distance devant le véhicule.
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Lignes de trajectoire estimée
Indique la trajectoire estimée lorsque vous tournez le volant.
Lignes de guidage de distance
Indique la distance derrière le véhicule lorsque vous tournez le volant.
• Les lignes de guidage se déplacent en même temps que les lignes de tra-jectoire estimée.
• Les lignes de guidage affichent des points situés à environ 1,5 ft. (0,5 m) (rouge) et à environ 3 ft. (1 m) (jaune) du centre de l’extrémité du pare-
chocs.
Ligne de guidage de distance
Indique la distance derrière le véhicule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (bleu) de l’extrémité du pare-chocs.
Lignes de guidage de largeur du véhicule
Affiche une trajectoire de guidage lorsque le véhicule recule en ligne droite.
Ligne de guidage du centre du véhicule
Indique le centre du véhicule estimé sur le sol.
Ligne de guidage du système d’aide au stationnement
Les points de retour du volant (lignes de guidage du système d’aide
au stationnement) sont affichés.
Ce mode est recommandé pour ceux qui se sentent à l’aise de garer
le véhicule sans l’aide des lignes de trajectoire estimée.
A
B
C
D
E
F

3924-5. Utilisation des systèmes d’aide à la conduite
Lignes de guidage de distance
Indique la distance devant le véhicule.
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance
Indique la distance derrière le véhicule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (rouge) de l’extrémité du pare-chocs.
Ligne de guidage du centre du véhicule
Indique le centre du véhicule estimé sur le sol.
Lignes de guidage de largeur du véhicule
Affiche une trajectoire de guidage lorsque le véhicule recule en ligne droite.
Lignes de guidage du système d’aide au stationnement
Indique la trajectoire de braquage le plus petit possible derrière le véhicule.
Ligne de guidage de distance
Seule la ligne de guidage de distance s’affiche.
Ce mode est recommandé pour ceux qui se sentent à l’aise de garer
le véhicule sans l’aide des lignes de guidage.
Lignes de guidage de distance
Indique la distance devant le véhicule.
A
B
C
D
E
A

3934-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
• Affichent des points situés à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance
Indique la distance derrière le véhicule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (rouge) de l’extrémité du pare-chocs.
●La position d’affichage du système intuitif d’aide au stationnement et la
position des obstacles affichés sur l’image de la caméra ne concordent
pas.
Lorsque vous garez le véhicule
à un emplacement situé à
l’opposé de celui présenté dans
la procédure ci-dessous, les
manœuvres du volant sont
inversées.
1 Placez le levier sélecteur de
vitesses en position “R”.
2 Tournez le volant de sorte
que les lignes de trajectoire
estimée se trouvent à l’inté-
rieur de l’espace de station- nement, puis reculez
lentement.
AVERTISSEMENT
●En fonction des conditions du véhicule (nombre de passagers, quantité
de bagages, etc.), il est possible qu’un changement se produise au
niveau de la position des lignes de guidage affichées à l’écran. Avant
d’effectuer la manœuvre, assurez-vous de vérifier visuellement la situa-
tion autour du véhicule.
●Si, bien que le volant soit droit, les lignes de guidage de largeur du véhi-
cule et les lignes de trajectoire estimée ne sont pas alignées, faites véri-
fier le véhicule par votre concessionnaire Toyota.
●N’utilisez pas le système si l’affichage est incorrect en raison d’une
route inégale (montagneuse) ou qui n’est pas rectiligne (sinueuse).
B
Stationnement
Utilisation de la ligne de tra-
jectoire estimée

3944-5. Utilisation des systèmes d’aide à la conduite
Espace de stationnement
Lignes de trajectoire estimée
3 Lorsque l’arrière du véhicule
a pénétré dans l’espace de
stationnement, tournez le
volant de sorte que les lignes
de guidage de largeur du
véhicule se retrouvent à
l’intérieur des lignes de
démarcation gauche et droite
de l’espace de stationne-
ment.
Ligne de guidage de largeur
du véhicule
4 Une fois que les lignes de
guidage de largeur du véhi-
cule et les lignes de l’espace
de stationnement sont paral-
lèles, redressez le volant,
puis reculez lentement
jusqu’à ce que le véhicule se
trouve entièrement à l’inté- rieur de l’espace de station-
nement.
5 Arrêtez le véhicule de
manière adéquate et termi-
nez la manœuvre de station-
nement.
Lorsque vous garez le véhicule
à un emplacement situé à
l’opposé de celui présenté dans
la procédure ci-dessous, les
manœuvres du volant sont
inversées.
1 Placez le levier sélecteur de
vitesses en position “R”.
2 Reculez jusqu’à ce que la
ligne de guidage du système
d’aide au stationnement
atteigne l’extrémité de la A
B
A
Utilisation de la ligne de gui-
dage du système d’aide au
stationnement

3954-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
ligne de démarcation de
l’espace de stationnement.
Ligne de guidage du système
d’aide au stationnement
Ligne de démarcation de
l’espace de stationnement
3 Tournez le volant complète-
ment vers la gauche, puis
reculez lentement.
4 Une fois que le véhicule est
parallèle à l’espace de sta-
tionnement, redressez le
volant, puis reculez lente-
ment jusqu’à ce que le véhi-
cule se trouve entièrement à
l’intérieur de l’espace de sta-
tionnement.
5 Arrêtez le véhicule de
manière adéquate et termi-
nez la manœuvre de station-
nement. Même lorsque les rétroviseurs
extérieurs sont repliés, le moni-
teur peut afficher différentes
images des environs du véhi-
cule et apporter une aide à la
manœuvre en confirmant les
conditions de sécurité dans un
endroit étroit, un stationnement,
etc.
Vue avant à grand angle et
vues latérales
Vue arrière et vues latérales
Système intuitif d’aide au sta-
tionnement
Lorsqu’un capteur détecte un obs-
tacle, la direction et la distance
approximative de celui-ci sont affi-
chées et l’avertisseur sonore reten-
A
B
Lorsque vous rabattez les
rétroviseurs extérieurs
Affichage de l’écran
A

3964-5. Utilisation des systèmes d’aide à la conduite
tit.
●Pour plus de détails sur la vue
avant et la vue arrière : P.382,
387
Si les objets affichés sont trop
petits pour les voir clairement
lorsque la vue panoramique est
affichée, la zone autour de l’un
des 4 angles du véhicule sera
agrandie.
1 Activez le système intuitif
d’aide au stationnement.
2 Sélectionnez la zone sur
l’affichage de la vue panora- mique que vous souhaitez
agrandir.
 Toucher l’une des 4 zones
situées à l’intérieur des lignes
en pointillé agrandira cette
zone. (Les lignes en pointillé
ne sont pas affichées sur
l’affichage réel.)
 Pour revenir à l’affichage nor-
mal, touchez de nouveau
l’affichage de la vue panora-
mique.
●La fonction d’agrandissement est
activée lorsque toutes les condi-
tions suivantes sont remplies :
• La vue avant à grand angle et la vue panoramique, ou la vue
arrière et la vue panoramique sont
affichées.
• La vitesse du véhicule est infé-
rieure à environ 7 mph (12 km/h).
• Le système intuitif d’aide au sta- tionnement est disponible.
●Dans les situations suivantes,
l’affichage agrandi sera automati-
quement annulé :
• La vitesse du véhicule est d’envi-
ron 7 mph (12 km/h) ou plus.
• Le système intuitif d’aide au sta- tionnement n’est pas disponible.
●Lorsque l’affichage est agrandi,
les lignes de guidage ne
s’affichent pas.
AVERTISSEMENT
●Lorsqu’un voyant de capteur
s’allume en rouge sur l’affi-
chage du système intuitif d’aide
au stationnement ou qu’un
avertisseur sonore retentit de
manière continue, assurez-vous
de vérifier immédiatement la
zone autour du véhicule et
n’allez pas plus loin jusqu’à ce
que la sécurité soit assurée,
sinon un accident inattendu
pourrait survenir.
Fonction d’agrandisse-
ment
Agrandissement de l’affi-
chage

3974-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Vous pouvez modifier la couleur
du véhicule affiché sur le moni-
teur à vue panoramique.
1Affichez l’écran de vue du
déplacement/de vue en
transparence. ( P.381) 2
Sélectionnez .
3 Sélectionnez la couleur sou-
haitée.
Affiche la page suivante
Le moniteur à vue panoramique affiche une image de la vue de la
zone environnante du véhicule.
Comme la vue panoramique traite et affiche des images basées sur
des chaussées planes, elle ne peut pas représenter la position
d’objets tridimensionnels (comme les pare-chocs des véhicules,
etc.) qui se trouvent dans des positions plus hautes que la chaus-
sée. Même s’il y a de la place entre les pare-chocs des véhicules et
qu’à l’image, une collision semble peu probable, en réalité, les deux
véhicules sont sur une trajectoire de collision.
Vérifiez directement la sécurité de la zone entourant le véhicule.
Personnalisation du
moniteur à vue panora-
mique
Modification de la couleur
de la carrosserie affichée
sur le moniteur à vue
panoramique
A
Précautions relatives au moniteur à vue panoramique
Zone affichée à l’écran
Zone de l’image de la vue panoramique

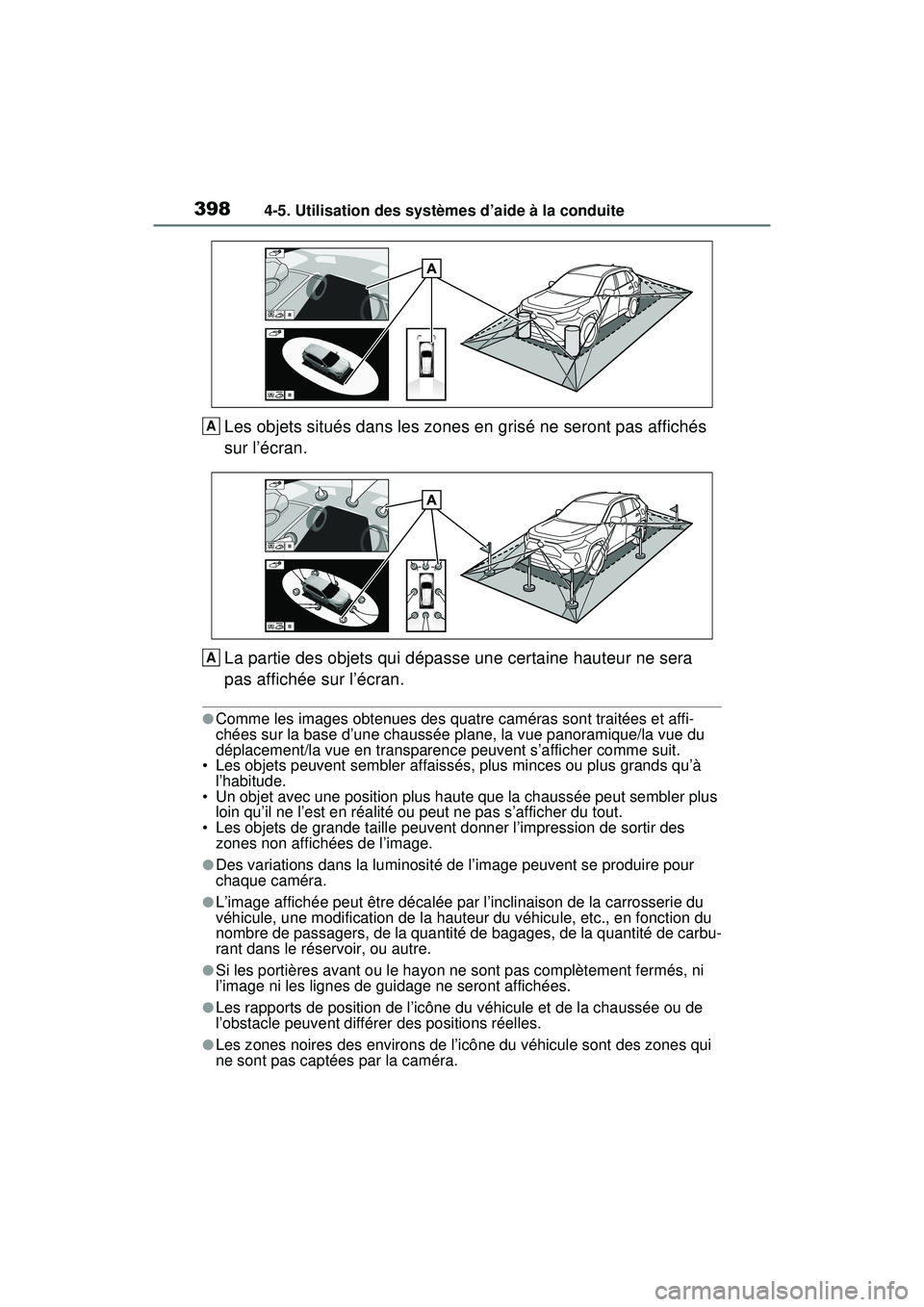

3984-5. Utilisation des systèmes d’aide à la conduite
Les objets situés dans les zones en grisé ne seront pas affichés
sur l’écran.
La partie des objets qui dépasse une certaine hauteur ne sera
pas affichée sur l’écran.
●Comme les images obtenues des quatre caméras sont traitées et affi-
chées sur la base d’une chaussée plane, la vue panoramique/la vue du
déplacement/la vue en transparence peuvent s’afficher comme suit.
• Les objets peuvent sembler affaissés, plus minces ou plus grands qu’à l’habitude.
• Un objet avec une position plus haute que la chaussée peut sembler plus loin qu’il ne l’est en réalité ou peut ne pas s’afficher du tout.
• Les objets de grande taille peuvent donner l’impression de sortir des
zones non affichées de l’image.
●Des variations dans la luminosité de l’image peuvent se produire pour
chaque caméra.
●L’image affichée peut être décalée par l’inclinaison de la carrosserie du
véhicule, une modification de la hauteur du véhicule, etc., en fonction du
nombre de passagers, de la quantité de bagages, de la quantité de carbu-
rant dans le réservoir, ou autre.
●Si les portières avant ou le hayon ne sont pas complètement fermés, ni
l’image ni les lignes de guidage ne seront affichées.
●Les rapports de position de l’icône du véhicule et de la chaussée ou de
l’obstacle peuvent différer des positions réelles.
●Les zones noires des environs de l’icône du véhicule sont des zones qui
ne sont pas captées par la caméra.
A
A
