2020 TOYOTA PROACE Instrukcja obsługi (in Polish)

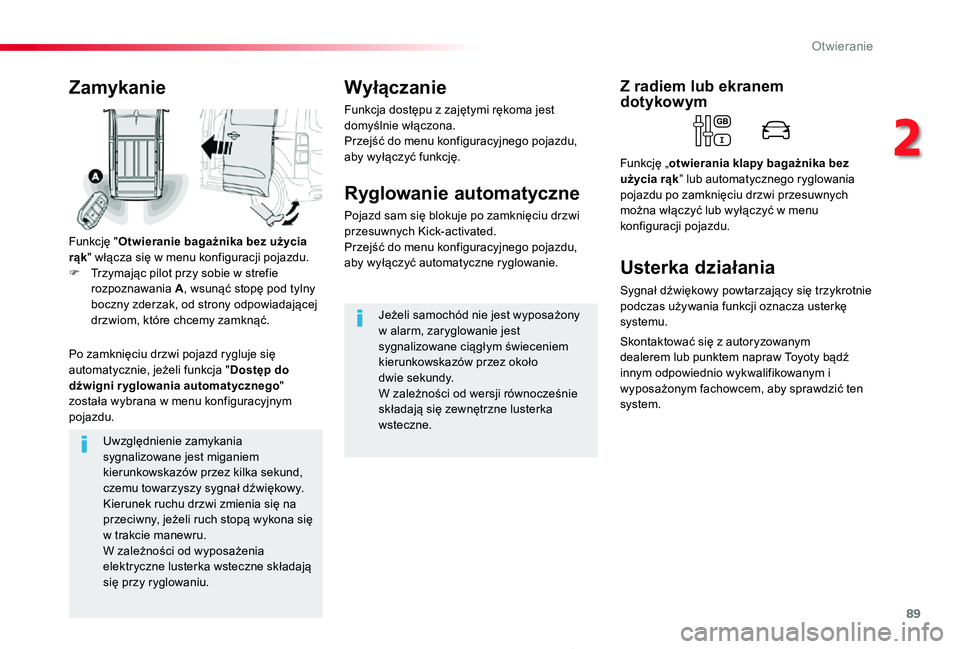

89
Proace_pl_Chap02_ouvertures_ed01-2019
Uwzględnienie zamykania sygnalizowane jest miganiem kierunkowskazów przez kilka sekund, czemu towarzyszy sygnał dźwiękowy.Kierunek ruchu drzwi zmienia się na przeciwny, jeżeli ruch stopą wykona się w trakcie manewru.W zależności od wyposażenia elektryczne lusterka wsteczne składają się przy ryglowaniu.
Zamykanie
Funkcję "Otwieranie bagażnika bez użycia
rąk" włącza się w menu konfiguracji pojazdu.F Trzymając pilot przy sobie w strefie rozpoznawania A, wsunąć stopę pod tylny boczny zderzak, od strony odpowiadającej drzwiom, które chcemy zamknąć.
Po zamknięciu drzwi pojazd rygluje się automatycznie, jeżeli funkcja "Dostęp do dźwigni ryglowania automatycznego" została wybrana w menu konfiguracyjnym pojazdu.
Wyłączanie
Funkcja dostępu z zajętymi rękoma jest domyślnie włączona.Przejść do menu konfiguracyjnego pojazdu, aby wyłączyć funkcję.
Ryglowanie automatyczne
Pojazd sam się blokuje po zamknięciu drzwi przesuwnych Kick-activated.Przejść do menu konfiguracyjnego pojazdu, aby wyłączyć automatyczne ryglowanie.
Jeżeli samochód nie jest wyposażony w alarm, zaryglowanie jest sygnalizowane ciągłym świeceniem kierunkowskazów przez około dwie sekundy.W zależności od wersji równocześnie składają się zewnętrzne lusterka wsteczne.
Usterka działania
Sygnał dźwiękowy powtarzający się trzykrotnie podczas używania funkcji oznacza usterkę systemu.
Skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem, aby sprawdzić ten system.
Z radiem lub ekranem dotykow ym
Funkcję „otwierania klapy bagażnika bez użycia rąk” lub automatycznego ryglowania pojazdu po zamknięciu drzwi przesuwnych można włączyć lub wyłączyć w menu konfiguracji pojazdu.
2
Otwieranie

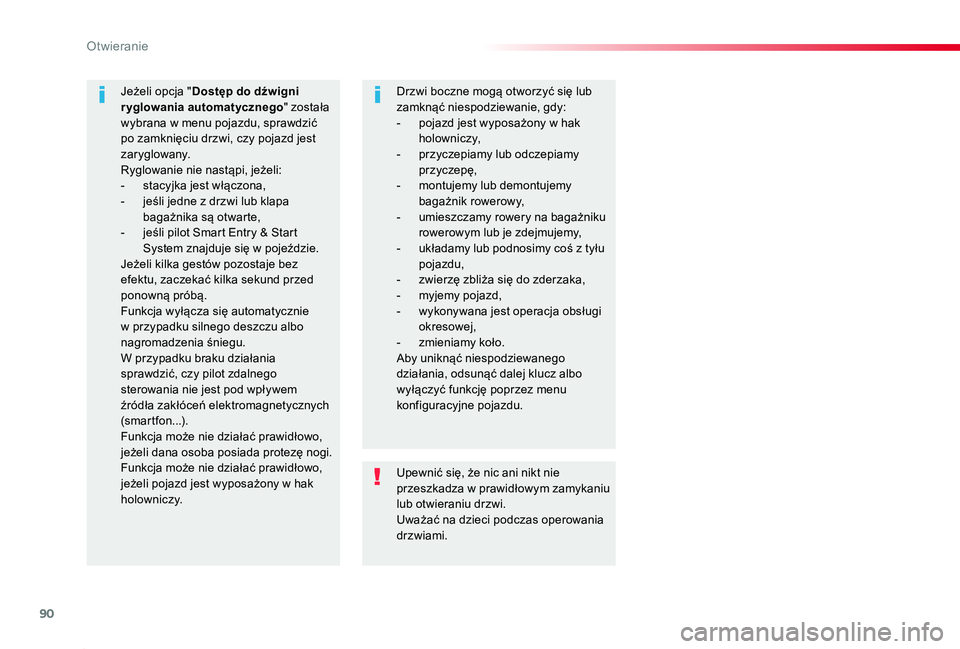

90
Proace_pl_Chap02_ouvertures_ed01-2019
Upewnić się, że nic ani nikt nie przeszkadza w prawidłowym zamykaniu lub otwieraniu drzwi.Uważać na dzieci podczas operowania drzwiami.
Jeżeli opcja "Dostęp do dźwigni ryglowania automatycznego" została wybrana w menu pojazdu, sprawdzić po zamknięciu drzwi, czy pojazd jest zaryglowany.Ryglowanie nie nastąpi, jeżeli:- stacyjka jest włączona,- jeśli jedne z drzwi lub klapa bagażnika są otwarte,- jeśli pilot Smart Entry & Start System znajduje się w pojeździe.Jeżeli kilka gestów pozostaje bez efektu, zaczekać kilka sekund przed ponowną próbą.Funkcja wyłącza się automatycznie w przypadku silnego deszczu albo nagromadzenia śniegu.W przypadku braku działania sprawdzić, czy pilot zdalnego sterowania nie jest pod wpływem źródła zakłóceń elektromagnetycznych (smartfon...).Funkcja może nie działać prawidłowo,
jeżeli dana osoba posiada protezę nogi.Funkcja może nie działać prawidłowo, jeżeli pojazd jest wyposażony w hak holowniczy.
Drzwi boczne mogą otworzyć się lub zamknąć niespodziewanie, gdy:- pojazd jest wyposażony w hak holowniczy,- przyczepiamy lub odczepiamy przyczepę,- montujemy lub demontujemy bagażnik rowerowy,- umieszczamy rowery na bagażniku rowerowym lub je zdejmujemy,- układamy lub podnosimy coś z tyłu pojazdu,- zwierzę zbliża się do zderzaka,- myjemy pojazd,- wykonywana jest operacja obsługi okresowej,- zmieniamy koło.Aby uniknąć niespodziewanego działania, odsunąć dalej klucz albo wyłączyć funkcję poprzez menu konfiguracyjne pojazdu.
O

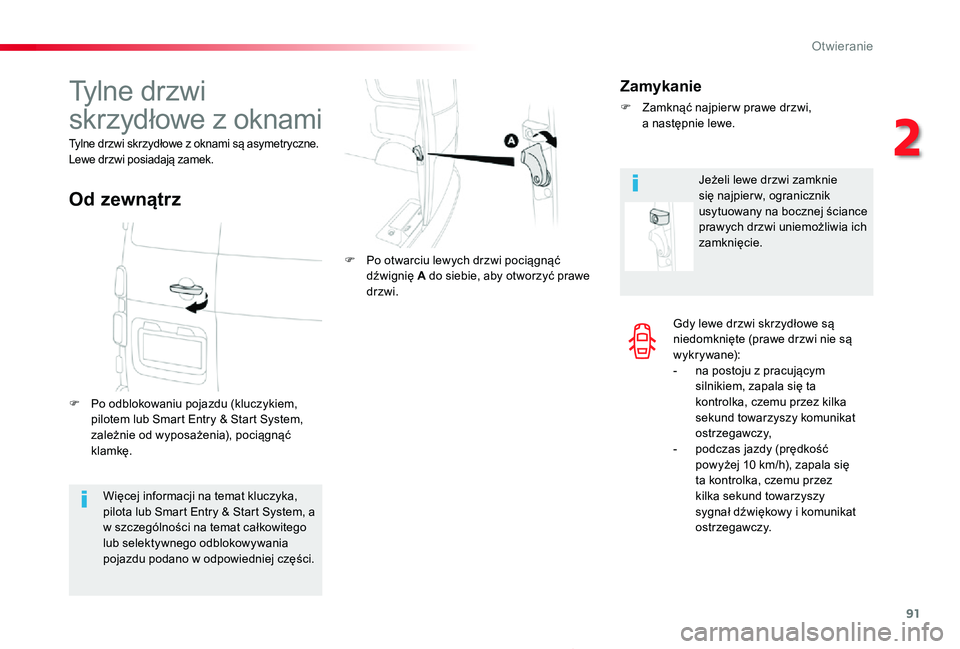

91
Proace_pl_Chap02_ouvertures_ed01-2019
Gdy lewe drzwi skrzydłowe są niedomknięte (prawe drzwi nie są w y k r y wa n e):- na postoju z pracującym silnikiem, zapala się ta kontrolka, czemu przez kilka sekund towarzyszy komunikat ostrzegawczy,- podczas jazdy (prędkość powyżej 10 km/h), zapala się ta kontrolka, czemu przez kilka sekund towarzyszy sygnał dźwiękowy i komunikat ostrzegawczy.
Więcej informacji na temat kluczyka, pilota lub Smart Entry & Start System, a w szczególności na temat całkowitego lub selektywnego odblokowywania pojazdu podano w odpowiedniej części.
Tylne drzwi
skrzydłowe z oknami
Tylne drzwi skrzydłowe z oknami są asymetryczne.Lewe drzwi posiadają zamek.
F Po odblokowaniu pojazdu (kluczykiem, pilotem lub Smart Entry & Start System, zależnie od wyposażenia), pociągnąć klamkę.
F Po otwarciu lewych drzwi pociągnąć dźwignię A do siebie, aby otworzyć prawe drzwi.
Od zewnątrz
Zamykanie
F Zamknąć najpier w prawe drzwi, a następnie lewe.
Jeżeli lewe drzwi zamknie się najpier w, ogranicznik usytuowany na bocznej ściance prawych drzwi uniemożliwia ich zamknięcie.
2
Otwieranie

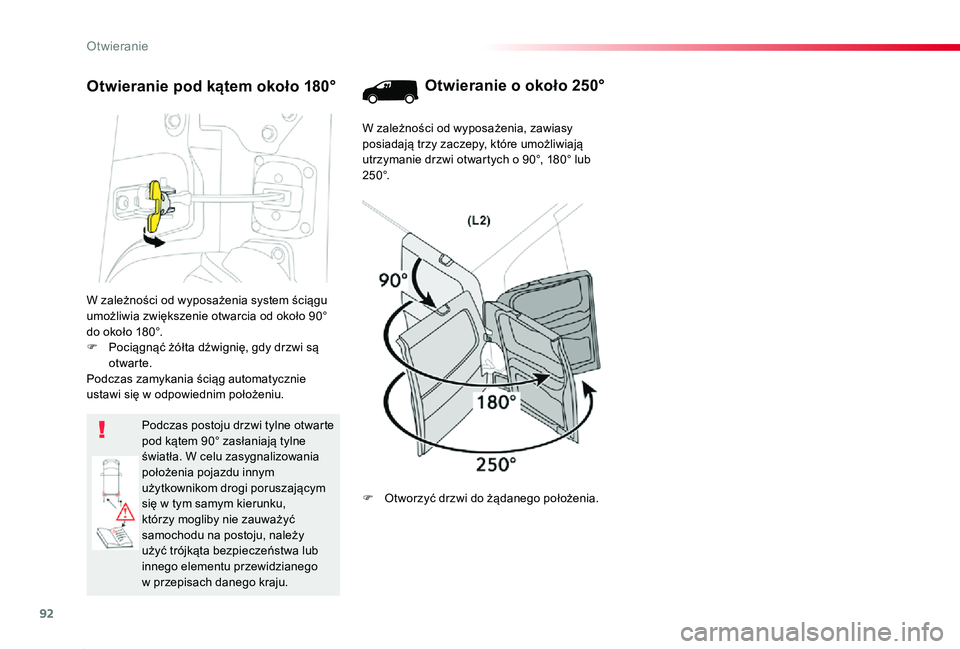

92
Proace_pl_Chap02_ouvertures_ed01-2019
W zależności od wyposażenia system ściągu umożliwia zwiększenie otwarcia od około 90° do około 180°.F Pociągnąć żółta dźwignię, gdy drzwi są otwarte.Podczas zamykania ściąg automatycznie ustawi się w odpowiednim położeniu.
Podczas postoju drzwi tylne otwarte pod kątem 90° zasłaniają tylne
światła. W celu zasygnalizowania położenia pojazdu innym użytkownikom drogi poruszającym się w tym samym kierunku, którzy mogliby nie zauważyć samochodu na postoju, należy użyć trójkąta bezpieczeństwa lub innego elementu przewidzianego w przepisach danego kraju.
Otwieranie pod kątem około 180°Otwieranie o około 250°
W zależności od wyposażenia, zawiasy posiadają trzy zaczepy, które umożliwiają utrzymanie drzwi otwartych o 90°, 180° lub 2 5 0 °.
F Otworzyć drzwi do żądanego położenia.
O

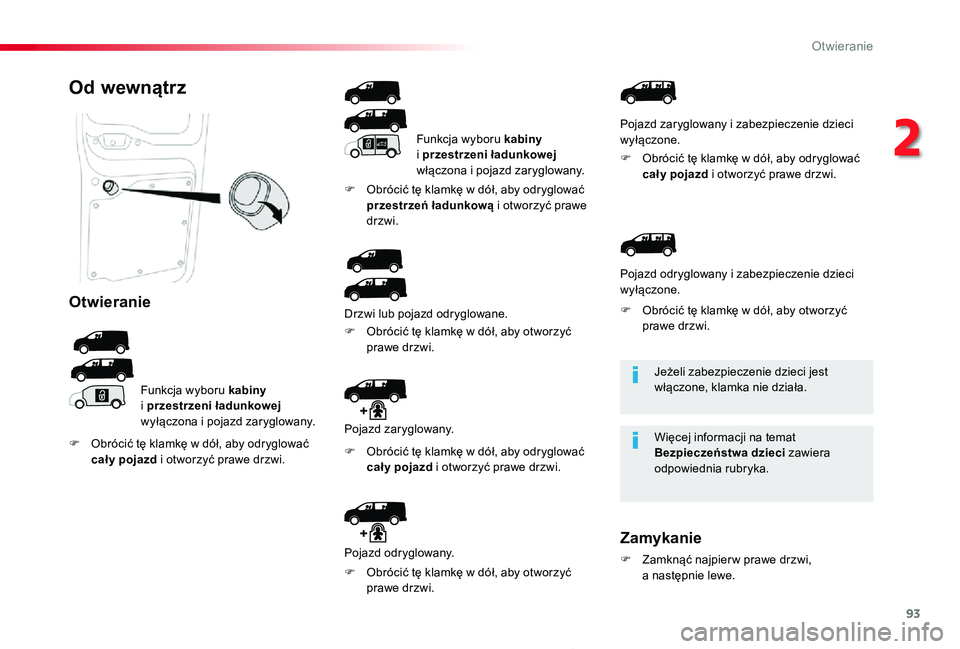

93
Proace_pl_Chap02_ouvertures_ed01-2019
Jeżeli zabezpieczenie dzieci jest włączone, klamka nie działa.
Więcej informacji na temat Bezpieczeństwa dzieci zawiera odpowiednia rubryka.
Od wewnątrz
Otwieranie
Funkcja wyboru kabiny i przestrzeni ładunkowej wyłączona i pojazd zaryglowany.
Funkcja wyboru kabiny i przestrzeni ładunkowej włączona i pojazd zaryglowany.
Drzwi lub pojazd odryglowane.
F Obrócić tę klamkę w dół, aby odryglować cał y pojazd i otworzyć prawe drzwi.
F Obrócić tę klamkę w dół, aby odryglować przestrzeń ładunkową i otworzyć prawe drzwi.
F Obrócić tę klamkę w dół, aby otworzyć prawe drzwi.
Zamykanie
F Zamknąć najpier w prawe drzwi, a następnie lewe.
Pojazd zaryglowany i zabezpieczenie dzieci wyłączone.
F Obrócić tę klamkę w dół, aby odryglować cał y pojazd i otworzyć prawe drzwi.
Pojazd zaryglowany.
F Obrócić tę klamkę w dół, aby odryglować cał y pojazd i otworzyć prawe drzwi.
Pojazd odryglowany.
F Obrócić tę klamkę w dół, aby otworzyć prawe drzwi.
Pojazd odryglowany i zabezpieczenie dzieci wyłączone.
F Obrócić tę klamkę w dół, aby otworzyć prawe drzwi.
2
Otwieranie

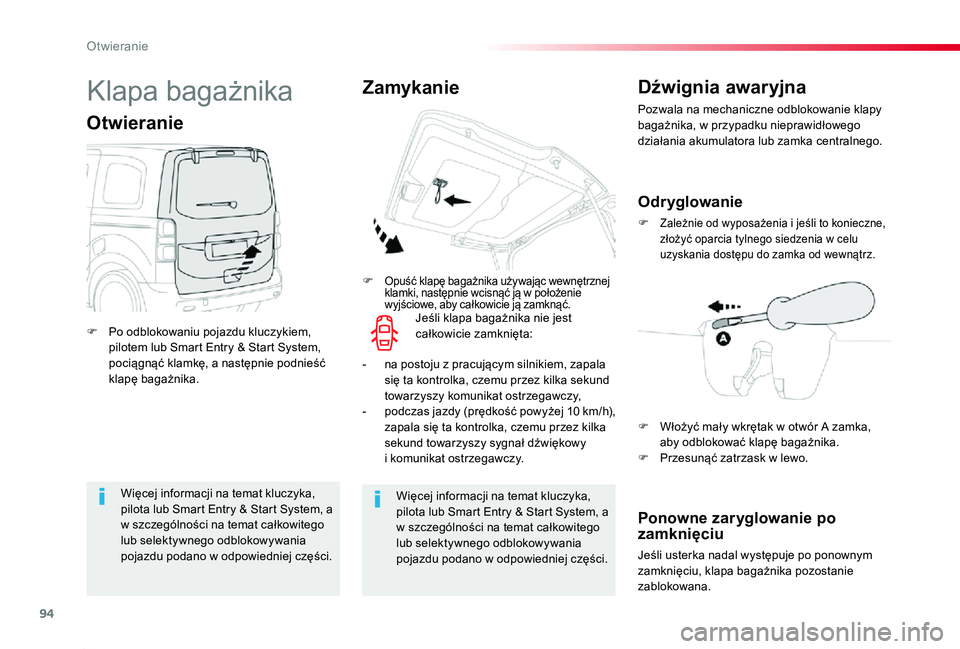

94
Proace_pl_Chap02_ouvertures_ed01-2019
Więcej informacji na temat kluczyka, pilota lub Smart Entry & Start System, a w szczególności na temat całkowitego lub selektywnego odblokowywania
pojazdu podano w odpowiedniej części.
Więcej informacji na temat kluczyka, pilota lub Smart Entry & Start System, a w szczególności na temat całkowitego lub selektywnego odblokowywania
pojazdu podano w odpowiedniej części.
Klapa bagażnika
F Po odblokowaniu pojazdu kluczykiem, pilotem lub Smart Entry & Start System, pociągnąć klamkę, a następnie podnieść klapę bagażnika.
Otwieranie
F Opuść klapę bagażnika używając wewnętrznej klamki, następnie wcisnąć ją w położenie wyjściowe, aby całkowicie ją zamknąć.
ZamykanieDźwignia awaryjna
Pozwala na mechaniczne odblokowanie klapy bagażnika, w przypadku nieprawidłowego działania akumulatora lub zamka centralnego.
Odr yglowanie
F Zależnie od wyposażenia i jeśli to konieczne, złożyć oparcia tylnego siedzenia w celu uzyskania dostępu do zamka od wewnątrz.
Ponowne zaryglowanie po zamknięciu
Jeśli usterka nadal występuje po ponownym zamknięciu, klapa bagażnika pozostanie zablokowana.
Jeśli klapa bagażnika nie jest całkowicie zamknięta:
- na postoju z pracującym silnikiem, zapala się ta kontrolka, czemu przez kilka sekund towarzyszy komunikat ostrzegawczy,- podczas jazdy (prędkość powyżej 10 km/h), zapala się ta kontrolka, czemu przez kilka sekund towarzyszy sygnał dźwiękowy
i komunikat ostrzegawczy.
F Włożyć mały wkrętak w otwór A zamka, aby odblokować klapę bagażnika.F Przesunąć zatrzask w lewo.
Otwieranie

95
Proace_pl_Chap02_ouvertures_ed01-2019
System zabezpieczający i zapobiegający kradzieży i włamaniu.
Alarm
Zabezpieczenie perymetryczne
System reaguje na otwarcie samochodu.Alarm włącza się, gdy ktoś próbuje otworzyć dowolne drzwi, klapę lub pokrywę silnika.
Funkcja autoochrony
System reaguje na próbę wyłączenia jednego z elementów systemu.Alarm włącza się w momencie próby odłączenia lub uszkodzenia akumulatora, przycisku lub przewodów syreny.
W sprawach prac przy układzie alarmowym, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Ochrona wnętrza
Ochrona wnętrza
System monitoruje zmianę objętości kabiny.Alarm zostanie włączony, jeżeli ktoś zbije szybę, przedostanie się do kabiny lub przemieści się wewnątrz samochodu.
System monitoruje jedynie zmianę objętości kabiny.Alarm zostanie włączony, jeżeli ktoś zbije szybę lub przedostanie się do kabiny samochodu.Nie włączy się w przypadku przedostania się do przestrzeni ładunkowej.
Jeśli pojazd jest wyposażony w fuel burner heater/remote controlled fuel burner heater, monitorowanie objętościowe nie jest zgodne z tym systemem.Więcej informacji na temat fuel burner heater/remote controlled fuel burner heater, podano w odpowiedniej części.
F Zablokować pojazd układem „Smart Entry & Start System.
Zabezpieczenie całkowite
Aktywacja
F Zaryglować samochód przy użyciu pilota zdalnego sterowania.
albo
System bezpieczeństwa jest aktywny: kontrolka przycisku miga co sekundę, a kierunkowskazy włączają się na około 2 sekundy.Po poleceniu zablokowania pojazdu pilotem lub układem Smart Entry & Start System, uaktywnianie jest monitorowanie obwodowe zewnętrzne po opóźnieniu 5 sekund, monitorowanie objętościowe wewnętrzne.Jeśli otwarte (drzwi, klapa bagażnika lub tylne drzwi skrzydłowe z oknami, maska...) nie zostaną całkowicie zamknięte, pojazd nie jest zablokowany, ale monitorowanie zostanie uaktywnione po upływie 45 sekund.
F Wyłączyć zapłon i wysiąść z samochodu.
2
Otwieranie

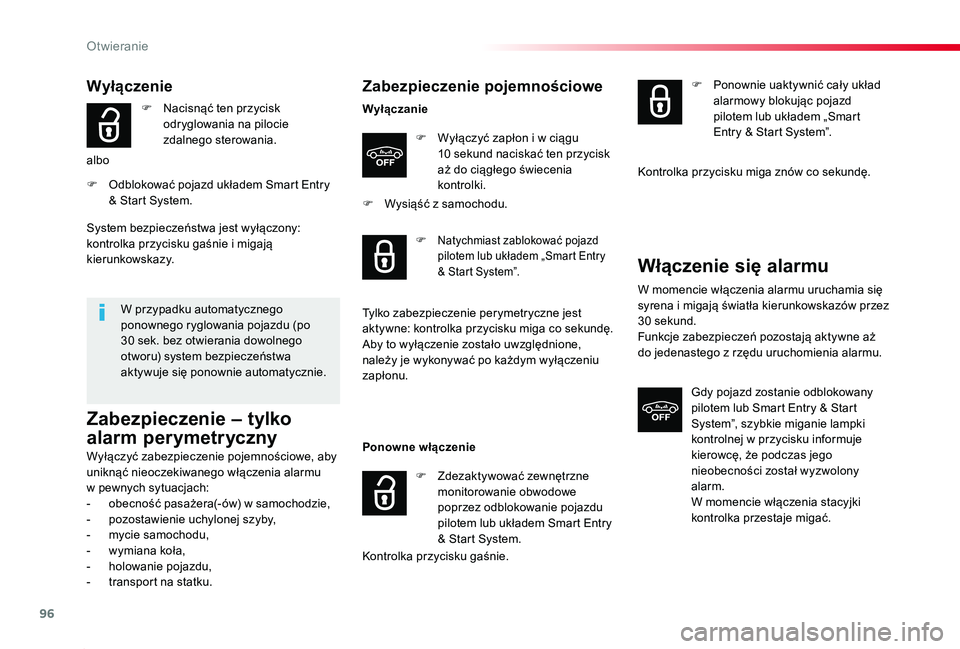

96
Proace_pl_Chap02_ouvertures_ed01-2019
Wyłączenie
F Nacisnąć ten przycisk odryglowania na pilocie zdalnego sterowania.
albo
F Odblokować pojazd układem Smart Entry & Start System.
W przypadku automatycznego ponownego ryglowania pojazdu (po 30 sek. bez otwierania dowolnego otworu) system bezpieczeństwa aktywuje się ponownie automatycznie.
System bezpieczeństwa jest wyłączony: kontrolka przycisku gaśnie i migają kierunkowskazy.
Zabezpieczenie – tylko
alarm perymetryczny
Wyłączyć zabezpieczenie pojemnościowe, aby uniknąć nieoczekiwanego włączenia alarmu w pewnych sytuacjach:- obecność pasażera(-ów) w samochodzie,- pozostawienie uchylonej szyby,- mycie samochodu,
- wymiana koła,- holowanie pojazdu,- transport na statku.
Zabezpieczenie pojemnościowe
Wyłączanie
F Wyłączyć zapłon i w ciągu 10 sekund naciskać ten przycisk aż do ciągłego świecenia kontrolki.
F Wysiąść z samochodu.
Ponowne włączenie
Kontrolka przycisku gaśnie.
F Natychmiast zablokować pojazd pilotem lub układem „Smart Entry & Start System”.
Tylko zabezpieczenie perymetryczne jest aktywne: kontrolka przycisku miga co sekundę.Aby to wyłączenie zostało uwzględnione, należy je wykonywać po każdym wyłączeniu zapłonu.
F Zdezaktywować zewnętrzne monitorowanie obwodowe poprzez odblokowanie pojazdu pilotem lub układem Smart Entry & Start System.
F Ponownie uaktywnić cały układ alarmowy blokując pojazd pilotem lub układem „Smart Entry & Start System”.
Kontrolka przycisku miga znów co sekundę.
Włączenie się alarmu
W momencie włączenia alarmu uruchamia się syrena i migają światła kierunkowskazów przez 30 sekund.Funkcje zabezpieczeń pozostają aktywne aż do jedenastego z rzędu uruchomienia alarmu.
Gdy pojazd zostanie odblokowany pilotem lub Smart Entry & Start System”, szybkie miganie lampki kontrolnej w przycisku informuje kierowcę, że podczas jego nieobecności został wyzwolony alarm.W momencie włączenia stacyjki kontrolka przestaje migać.
Otwieranie
