2020 TOYOTA PROACE Instrukcja obsługi (in Polish)

105
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Podgrzewana kanapa
0: Wyłączone.1: Lekko.2: Średnio.
3: Mocno.
F Za pomocą pokrętła włączyć i regulować ogrzewanie:
Przy pracującym silniku siedziska kanapy mogą być podgrzewane.
Schowek pod siedziskiem
Jeżeli Państwa samochód posiada takie wyposażenie, pod siedziskiem znajduje się schowek.F Pociągnąć taśmę do siebie, aby odchylić siedzisko.
3
Ergonomia i komfort

106
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

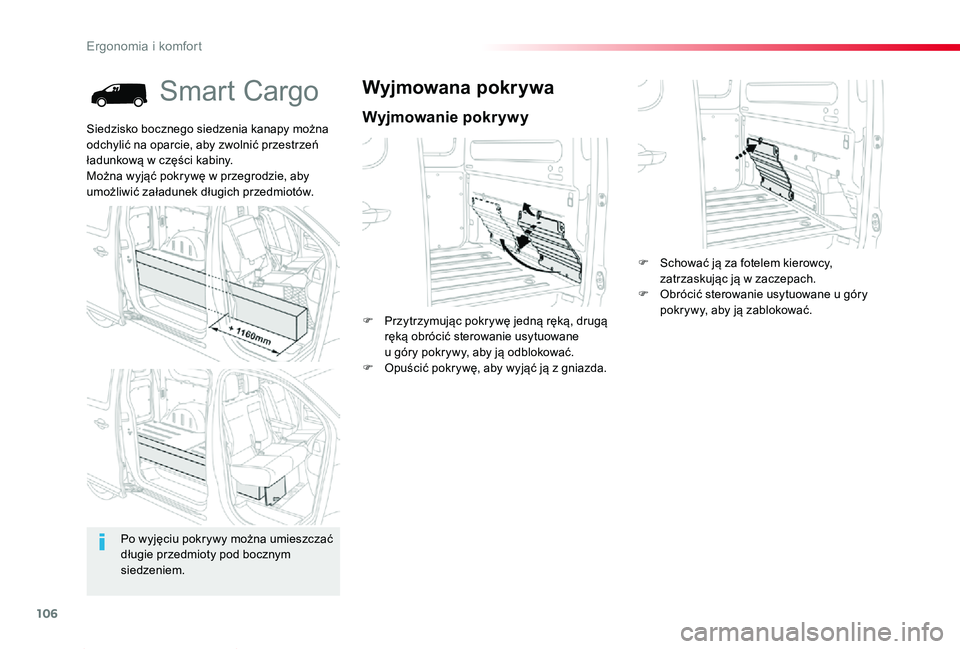

Smart Cargo
Wyjmowanie pokrywy
Wyjmowana pokrywa
F Przytrzymując pokrywę jedną ręką, drugą ręką obrócić sterowanie usytuowane u góry pokrywy, aby ją odblokować.F Opuścić pokrywę, aby wyjąć ją z gniazda.
Siedzisko bocznego siedzenia kanapy można odchylić na oparcie, aby zwolnić przestrzeń ładunkową w części kabiny.Można wyjąć pokrywę w przegrodzie, aby umożliwić załadunek długich przedmiotów.
Po wyjęciu pokrywy można umieszczać długie przedmioty pod bocznym siedzeniem.
F Schować ją za fotelem kierowcy, zatrzaskując ją w zaczepach.F Obrócić sterowanie usytuowane u góry pokrywy, aby ją zablokować.
E

107
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
Gdy boczne siedzenie jest podniesione i pokrywa wyjęta, konieczne jest zamontowanie siatki zabezpieczającej.Należy się odwołać do rubryki Siatka zabezpieczająca.
Nigdy nie kłaść dłoni pod siedzisko w celu podniesienia siedzenia, gdyż istnieje ryzyko przycięcia palców.Należy używać wyłącznie taśmy.

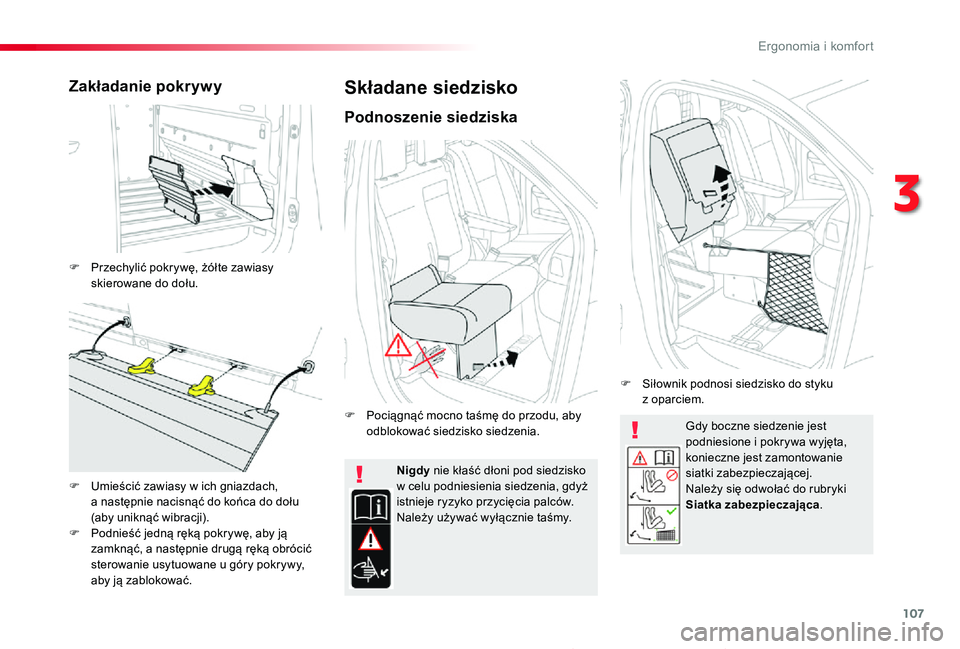

Zakładanie pokrywy
F Przechylić pokrywę, żółte zawiasy skierowane do dołu.
F Umieścić zawiasy w ich gniazdach, a następnie nacisnąć do końca do dołu (aby uniknąć wibracji).F Podnieść jedną ręką pokrywę, aby ją zamknąć, a następnie drugą ręką obrócić sterowanie usytuowane u góry pokrywy, aby ją zablokować.
Składane siedzisko
Podnoszenie siedziska
F Pociągnąć mocno taśmę do przodu, aby odblokować siedzisko siedzenia.
F Siłownik podnosi siedzisko do styku z oparciem.
3
E

108
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

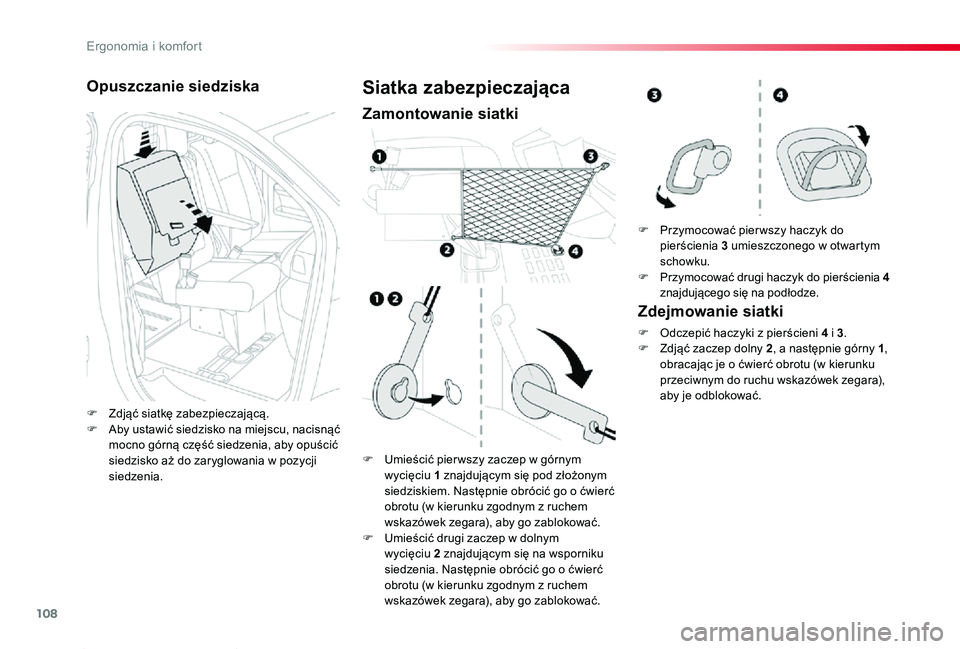

Opuszczanie siedziska
F Zdjąć siatkę zabezpieczającą.F Aby ustawić siedzisko na miejscu, nacisnąć mocno górną część siedzenia, aby opuścić siedzisko aż do zaryglowania w pozycji siedzenia.
Siatka zabezpieczająca
Zamontowanie siatki
F Umieścić pier wszy zaczep w górnym wycięciu 1 znajdującym się pod złożonym siedziskiem. Następnie obrócić go o ćwierć obrotu (w kierunku zgodnym z ruchem wskazówek zegara), aby go zablokować.F Umieścić drugi zaczep w dolnym wycięciu 2 znajdującym się na wsporniku siedzenia. Następnie obrócić go o ćwierć obrotu (w kierunku zgodnym z ruchem
wskazówek zegara), aby go zablokować.
F Przymocować pier wszy haczyk do pierścienia 3 umieszczonego w otwartym schowku.F Przymocować drugi haczyk do pierścienia 4 znajdującego się na podłodze.
Zdejmowanie siatki
F Odczepić haczyki z pierścieni 4 i 3.F Zdjąć zaczep dolny 2, a następnie górny 1, obracając je o ćwierć obrotu (w kierunku przeciwnym do ruchu wskazówek zegara), aby je odblokować.
Ergonomia i komfort

109
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

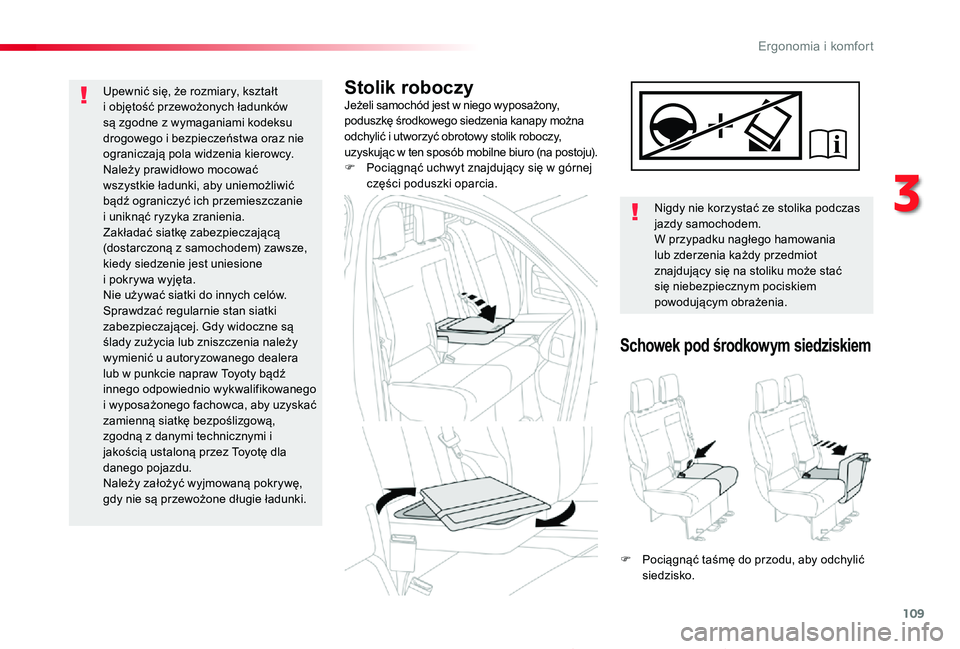

Stolik roboczyJeżeli samochód jest w niego wyposażony, poduszkę środkowego siedzenia kanapy można odchylić i utworzyć obrotowy stolik roboczy, uzyskując w ten sposób mobilne biuro (na postoju).F Pociągnąć uchwyt znajdujący się w górnej części poduszki oparcia.
Nigdy nie korzystać ze stolika podczas jazdy samochodem.W przypadku nagłego hamowania lub zderzenia każdy przedmiot znajdujący się na stoliku może stać się niebezpiecznym pociskiem powodującym obrażenia.
Schowek pod środkowym siedziskiem
F Pociągnąć taśmę do przodu, aby odchylić siedzisko.
Upewnić się, że rozmiary, kształt i objętość przewożonych ładunków są zgodne z wymaganiami kodeksu drogowego i bezpieczeństwa oraz nie ograniczają pola widzenia kierowcy.Należy prawidłowo mocować wszystkie ładunki, aby uniemożliwić bądź ograniczyć ich przemieszczanie i uniknąć ryzyka zranienia.Zakładać siatkę zabezpieczającą (dostarczoną z samochodem) zawsze, kiedy siedzenie jest uniesione i pokrywa wyjęta.Nie używać siatki do innych celów.Sprawdzać regularnie stan siatki zabezpieczającej. Gdy widoczne są ślady zużycia lub zniszczenia należy wymienić u autoryzowanego dealera lub w punkcie napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca, aby uzyskać zamienną siatkę bezpoślizgową, zgodną z danymi technicznymi i jakością ustaloną przez Toyotę dla danego pojazdu.Należy założyć wyjmowaną pokrywę, gdy nie są przewożone długie ładunki.
3
E

110
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019

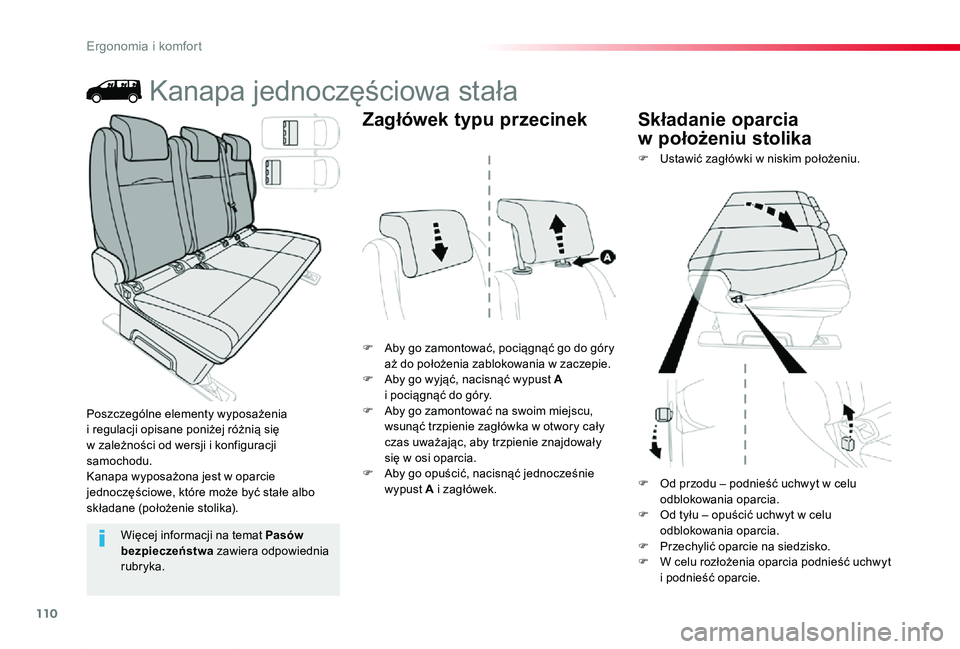

Kanapa jednoczęściowa stała
F Aby go zamontować, pociągnąć go do góry aż do położenia zablokowania w zaczepie.F Aby go wyjąć, nacisnąć wypust A i pociągnąć do góry.F Aby go zamontować na swoim miejscu, wsunąć trzpienie zagłówka w otwory cały czas uważając, aby trzpienie znajdowały się w osi oparcia.F Aby go opuścić, nacisnąć jednocześnie wypust A i zagłówek.
F Ustawić zagłówki w niskim położeniu.
Poszczególne elementy wyposażenia i regulacji opisane poniżej różnią się w zależności od wersji i konfiguracji samochodu.Kanapa wyposażona jest w oparcie jednoczęściowe, które może być stałe albo składane (położenie stolika).
Zagłówek typu przecinekSkładanie oparcia
w położeniu stolika
Więcej informacji na temat Pasów bezpieczeństwa zawiera odpowiednia rubryka.
F Od przodu – podnieść uchwyt w celu odblokowania oparcia.F Od tyłu – opuścić uchwyt w celu odblokowania oparcia.
F Przechylić oparcie na siedzisko.F W celu rozłożenia oparcia podnieść uchwyt i podnieść oparcie.
Ergonomia i komfort

111
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F Odblokować przednie nóżki za pomocą uchwytów.F Wysunąć kanapę z jej zaczepów.F Wyjąć kanapę.
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).F Przechylić kanapę.

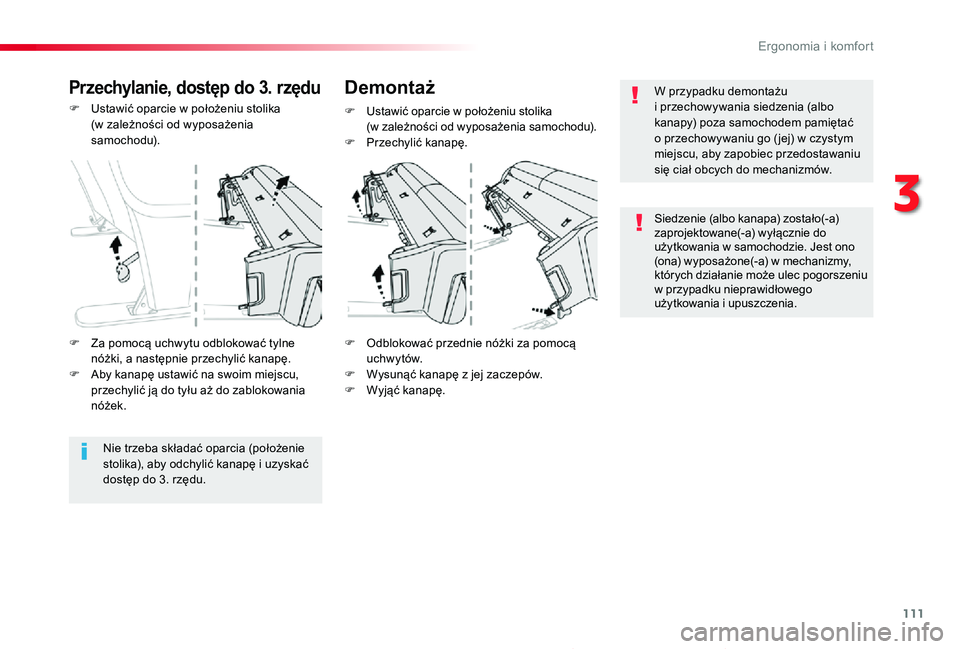

Przechylanie, dostęp do 3. rzęduDemontaż
Nie trzeba składać oparcia (położenie stolika), aby odchylić kanapę i uzyskać dostęp do 3. rzędu.
F Za pomocą uchwytu odblokować tylne nóżki, a następnie przechylić kanapę.F Aby kanapę ustawić na swoim miejscu, przechylić ją do tyłu aż do zablokowania nóżek.
W przypadku demontażu i przechowywania siedzenia (albo kanapy) poza samochodem pamiętać o przechowywaniu go ( jej) w czystym miejscu, aby zapobiec przedostawaniu się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a) zaprojektowane(-a) wyłącznie do użytkowania w samochodzie. Jest ono (ona) wyposażone(-a) w mechanizmy, których działanie może ulec pogorszeniu w przypadku nieprawidłowego użytkowania i upuszczenia.
3
E

112
Proace_pl_Chap03_ergonomie-et-confort_ed01-2019
F W zależności od wyposażenia samochodu pociągnąć uchwyt i podnieść oparcie (od tyłu opuścić uchwyt).
Po ponownym ustawieniu kanapy w położeniu do siedzenia sprawdzić prawidłowe zablokowanie siedzenia do podłogi.
Należy zwracać uwagę, aby żaden przedmiot ani stopy pasażera siedzącego z tyłu nie zasłaniały punktów mocowania, co uniemożliwia prawidłowe zaryglowanie całości fotela.
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia prawidłowego zablokowania nóżek.

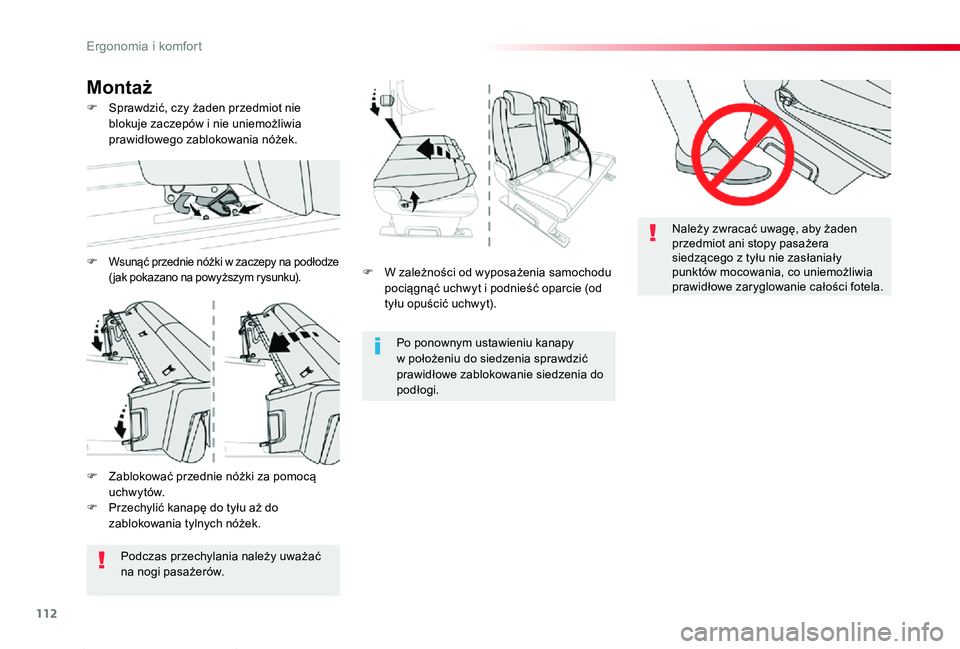

Montaż
F Zablokować przednie nóżki za pomocą uchwytów.F Przechylić kanapę do tyłu aż do zablokowania tylnych nóżek.
Podczas przechylania należy uważać na nogi pasażerów.
F Wsunąć przednie nóżki w zaczepy na podłodze ( jak pokazano na powyższym rysunku).
Ergonomia i komfort
