2020 TOYOTA PROACE Instrukcja obsługi (in Polish)

185
Proace_pl_Chap05_securite_ed01-2019

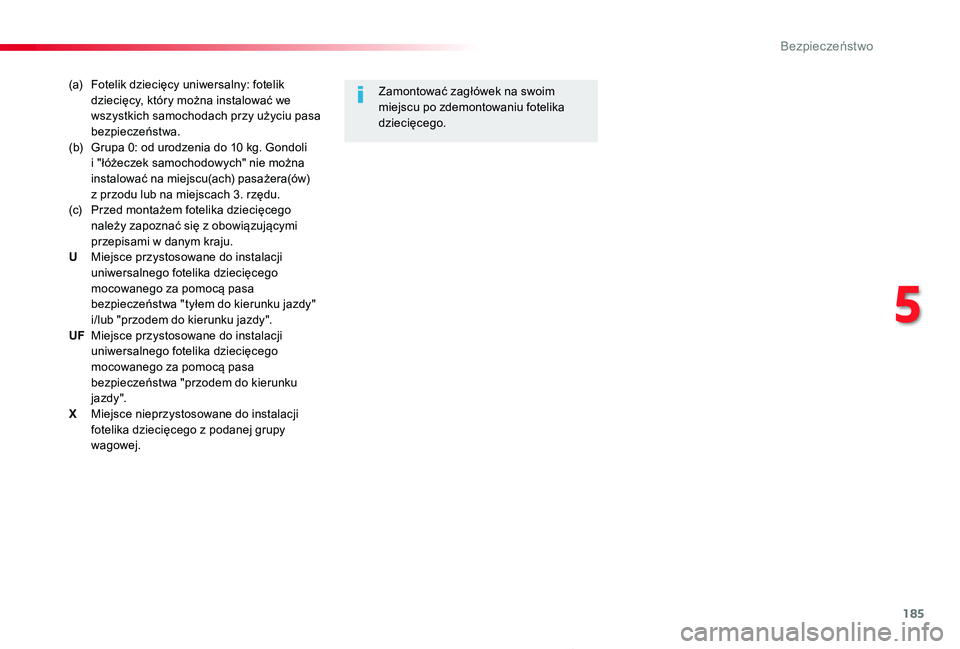

(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który można instalować we wszystkich samochodach przy użyciu pasa bezpieczeństwa.(b) Grupa 0: od urodzenia do 10 kg. Gondoli i "łóżeczek samochodowych" nie można instalować na miejscu(ach) pasażera(ów) z przodu lub na miejscach 3. rzędu.(c) Przed montażem fotelika dziecięcego należy zapoznać się z obowiązującymi przepisami w danym kraju.U Miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".UF Miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "przodem do kierunku ja zdy ".X Miejsce nieprzystosowane do instalacji fotelika dziecięcego z podanej grupy wagowej.
Zamontować zagłówek na swoim miejscu po zdemontowaniu fotelika dziecięcego.
5
Bezpieczeństwo

186
Proace_pl_Chap05_securite_ed01-2019

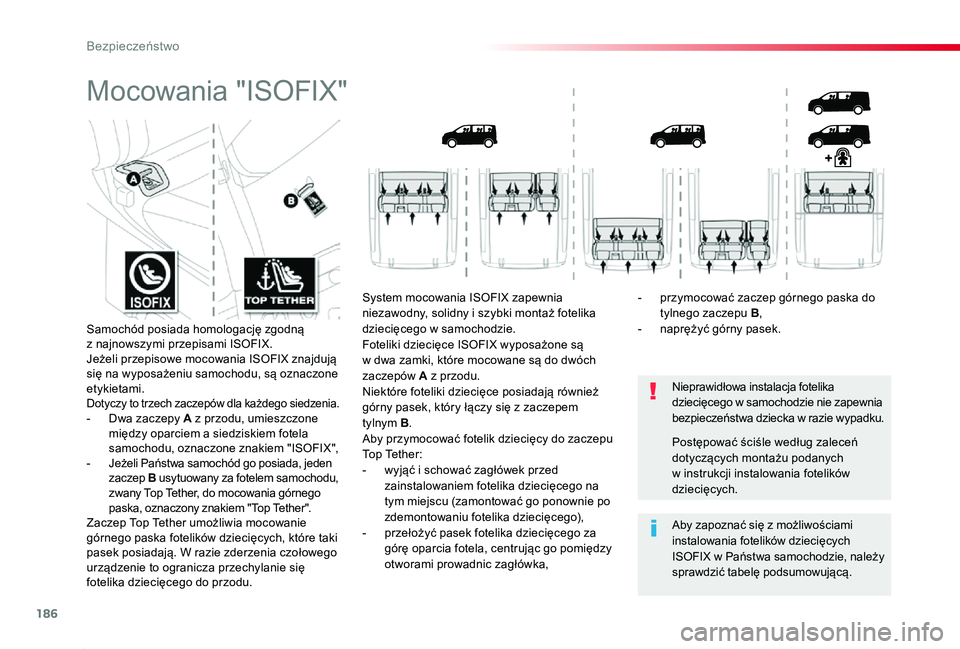

Mocowania "ISOFIX"
Nieprawidłowa instalacja fotelika dziecięcego w samochodzie nie zapewnia bezpieczeństwa dziecka w razie wypadku.
Aby zapoznać się z możliwościami instalowania fotelików dziecięcych ISOFIX w Państwa samochodzie, należy sprawdzić tabelę podsumowującą.
Postępować ściśle według zaleceń dotyczących montażu podanych w instrukcji instalowania fotelików dziecięcych.
Samochód posiada homologację zgodną z najnowszymi przepisami ISOFIX.Jeżeli przepisowe mocowania ISOFIX znajdują się na wyposażeniu samochodu, są oznaczone etykietami.Dotyczy to trzech zaczepów dla każdego siedzenia.- Dwa zaczepy A z przodu, umieszczone między oparciem a siedziskiem fotela samochodu, oznaczone znakiem "ISOFIX",- Jeżeli Państwa samochód go posiada, jeden zaczep B usytuowany za fotelem samochodu, zwany Top Tether, do mocowania górnego paska, oznaczony znakiem "Top Tether".Zaczep Top Tether umożliwia mocowanie górnego paska fotelików dziecięcych, które taki pasek posiadają. W razie zderzenia czołowego urządzenie to ogranicza przechylanie się fotelika dziecięcego do przodu.
System mocowania ISOFIX zapewnia niezawodny, solidny i szybki montaż fotelika dziecięcego w samochodzie.Foteliki dziecięce ISOFIX wyposażone są w dwa zamki, które mocowane są do dwóch zaczepów A z przodu.Niektóre foteliki dziecięce posiadają również górny pasek, który łączy się z zaczepem tylnym B.Aby przymocować fotelik dziecięcy do zaczepu
Top Tether:- wyjąć i schować zagłówek przed zainstalowaniem fotelika dziecięcego na tym miejscu (zamontować go ponownie po zdemontowaniu fotelika dziecięcego),- przełożyć pasek fotelika dziecięcego za górę oparcia fotela, centrując go pomiędzy otworami prowadnic zagłówka,
- przymocować zaczep górnego paska do tylnego zaczepu B,- naprężyć górny pasek.
Bezpieczeństwo

187
Proace_pl_Chap05_securite_ed01-2019

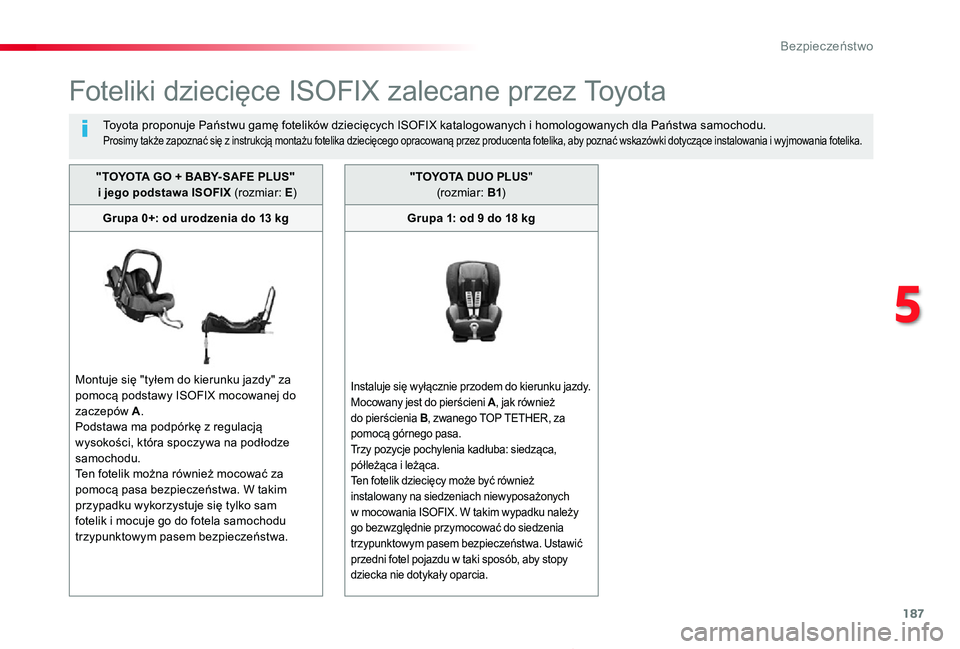

Foteliki dziecięce ISOFIX zalecane przez To y o t a
To y o t a proponuje Państwu gamę fotelików dziecięcych ISOFIX katalogowanych i homologowanych dla Państwa samochodu.Prosimy także zapoznać się z instrukcją montażu fotelika dziecięcego opracowaną przez producenta fotelika, aby poznać wskazówki dotyczące instalowania i wyjmowania fotelika.
"TOYOTA GO + BABY- SAFE PLUS" i jego podstawa ISOFIX (rozmiar: E)
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za pomocą podstawy ISOFIX mocowanej do zaczepów A.Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze
samochodu.Ten fotelik można również mocować za pomocą pasa bezpieczeństwa. W takim przypadku wykorzystuje się tylko sam fotelik i mocuje go do fotela samochodu trzypunktowym pasem bezpieczeństwa.
" T OYO TA DUO PLUS"(rozmiar: B1)
Grupa 1: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku jazdy.Mocowany jest do pierścieni A, jak również do pierścienia B, zwanego TOP TETHER, za pomocą górnego pasa.Trzy pozycje pochylenia kadłuba: siedząca, półleżąca i leżąca.Ten fotelik dziecięcy może być również instalowany na siedzeniach niewyposażonych w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem bezpieczeństwa. Ustawić przedni fotel pojazdu w taki sposób, aby stopy dziecka nie dotykały oparcia.
5
Bezpieczeństwo

188
Proace_pl_Chap05_securite_ed01-2019

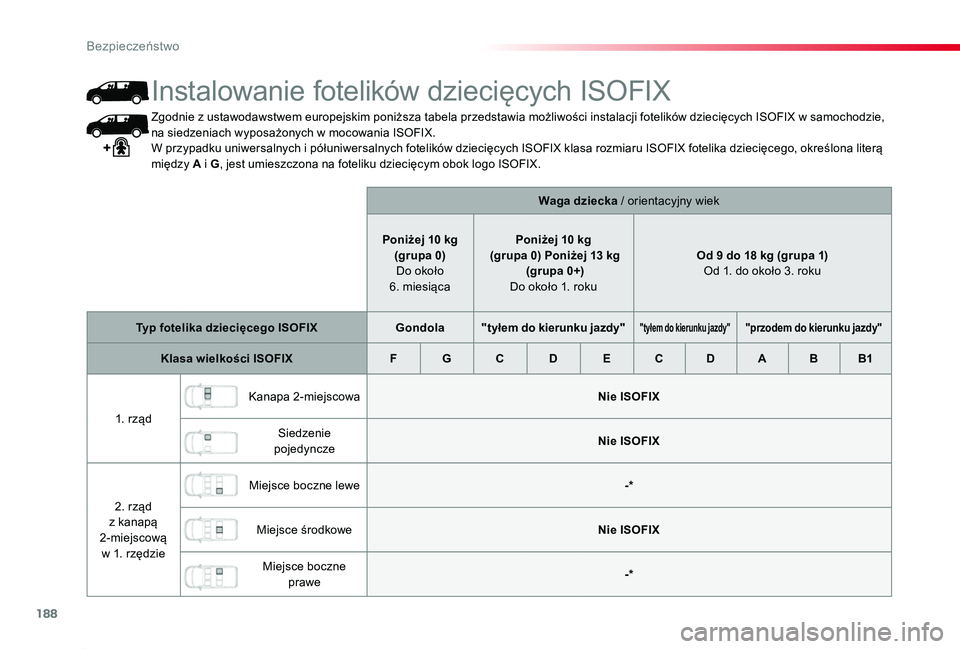

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na siedzeniach wyposażonych w mocowania ISOFIX.W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A i G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6. miesiąca
Poniżej 10 kg (grupa 0) Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1) Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
1. rząd
Kanapa 2-miejscowaNie ISOFIX
Siedzenie pojedynczeNie ISOFIX
2. rząd z kanapą 2-miejscową w 1. rzędzie
Miejsce boczne lewe-*
Miejsce środkoweNie ISOFIX
Miejsce boczne prawe-*
Instalowanie fotelików dziecięcych ISOFIX
Bezpieczeństwo

189
Proace_pl_Chap05_securite_ed01-2019

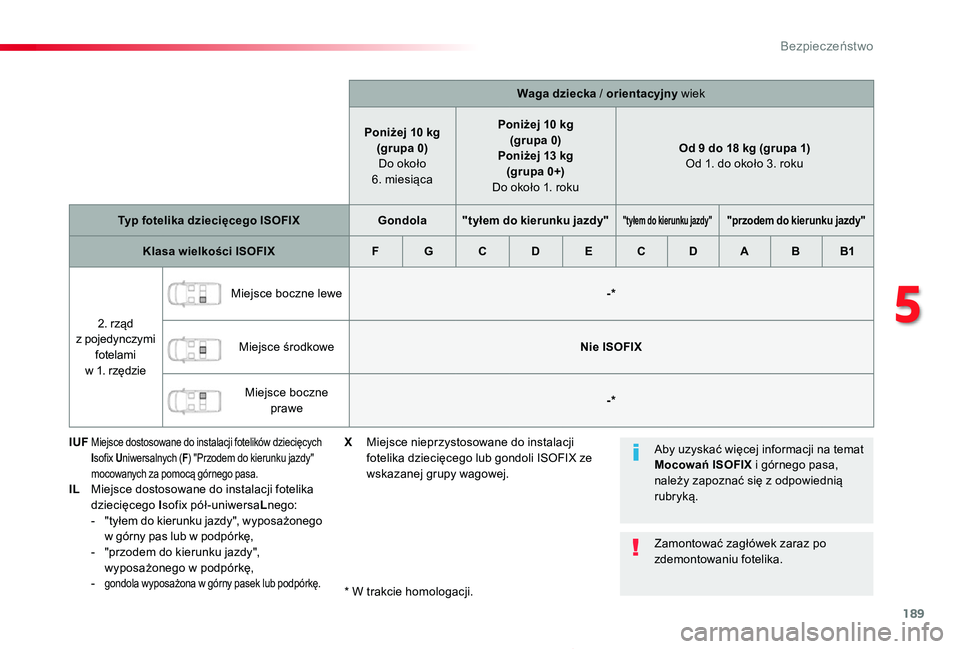

Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6. miesiąca
Poniżej 10 kg(grupa 0)Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1)Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
2. rząd z pojedynczymi fotelami w 1. rzędzie
Miejsce boczne lewe-*
Miejsce środkoweNie ISOFIX
Miejsce boczne prawe-*
IUF Miejsce dostosowane do instalacji fotelików dziecięcych Isofix Uniwersalnych (F) "Przodem do kierunku jazdy" mocowanych za pomocą górnego pasa.IL Miejsce dostosowane do instalacji fotelika dziecięcego Isofix pół-uniwersaLnego:- "tyłem do kierunku jazdy", wyposażonego w górny pas lub w podpórkę,- "przodem do kierunku jazdy", wyposażonego w podpórkę,- gondola wyposażona w górny pasek lub podpórkę.* W trakcie homologacji.
Aby uzyskać więcej informacji na temat Mocowań ISOFIX i górnego pasa, należy zapoznać się z odpowiednią rubryką.
Zamontować zagłówek zaraz po zdemontowaniu fotelika.
X Miejsce nieprzystosowane do instalacji fotelika dziecięcego lub gondoli ISOFIX ze wskazanej grupy wagowej.
5
Bezpieczeństwo

190
Proace_pl_Chap05_securite_ed01-2019

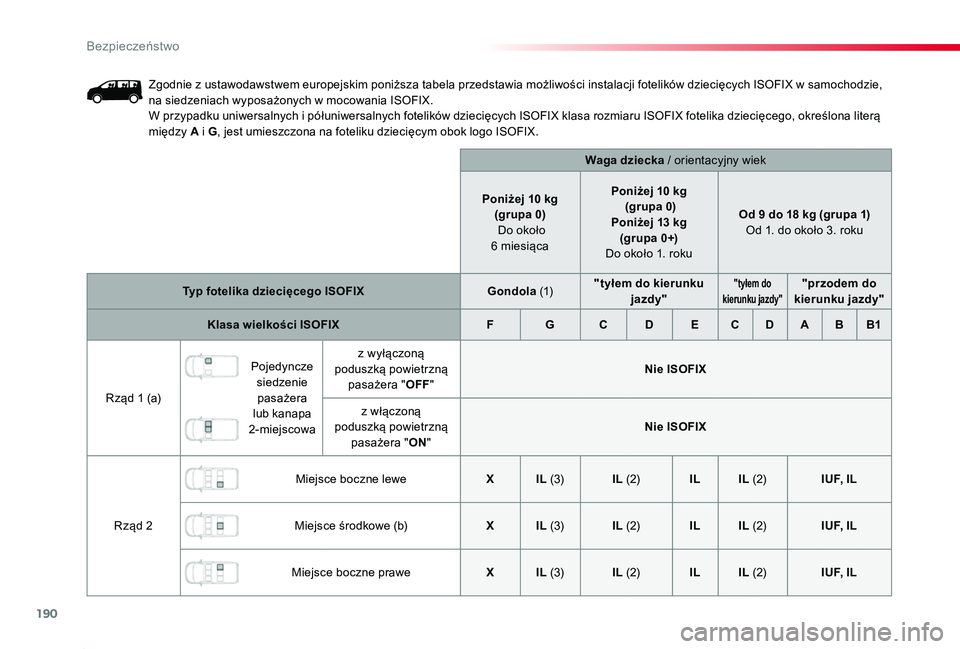

Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na siedzeniach wyposażonych w mocowania ISOFIX.W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A i G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6 miesiąca
Poniżej 10 kg (grupa 0) Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1) Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola (1)"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
Rząd 1 (a)
Pojedyncze siedzenie pasażera lub kanapa 2-miejscowa
z wyłączoną poduszką powietrzną pasażera "OFF"Nie ISOFIX
z włączoną poduszką powietrzną pasażera "ON"Nie ISOFIX
Rząd 2
Miejsce boczne leweXIL (3)IL (2)ILIL (2)IUF, IL
Miejsce środkowe (b)XIL (3)IL (2)ILIL (2)IUF, IL
Miejsce boczne praweXIL (3)IL (2)ILIL (2)IUF, IL
Bezpieczeństwo

191
Proace_pl_Chap05_securite_ed01-2019

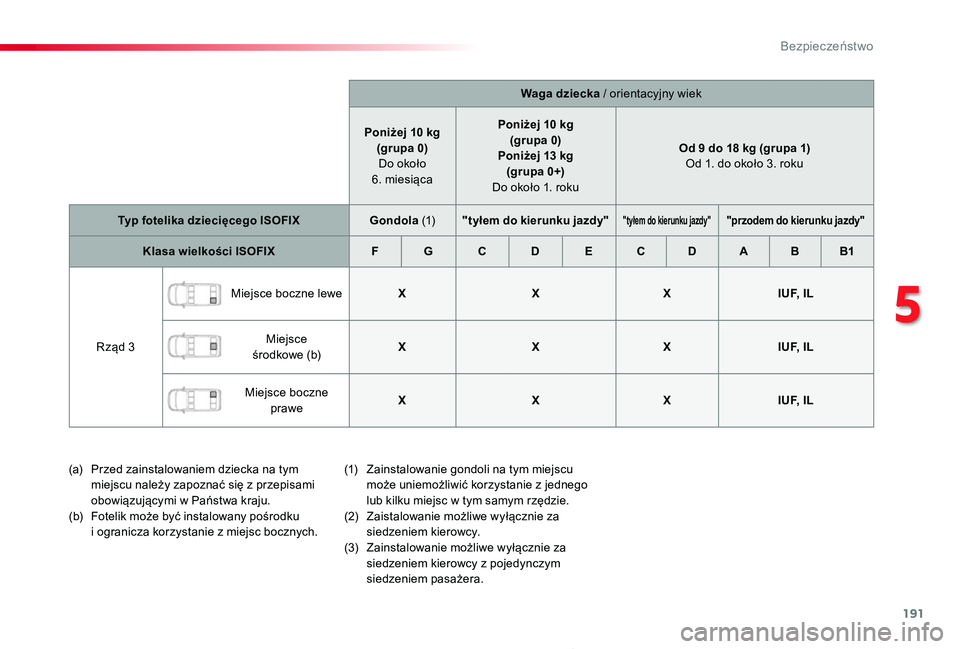

Waga dziecka / orientacyjny wiek
Poniżej 10 kg(grupa 0) Do około 6. miesiąca
Poniżej 10 kg(grupa 0)Poniżej 13 kg (grupa 0+) Do około 1. roku
Od 9 do 18 kg (grupa 1)Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIXGondola (1)"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFGCDECDABB1
Rząd 3
Miejsce boczne leweXXXIUF, IL
Miejsce środkowe (b)XXXIUF, IL
Miejsce boczne praweXXXIUF, IL
(a) Przed zainstalowaniem dziecka na tym miejscu należy zapoznać się z przepisami obowiązującymi w Państwa kraju.(b) Fotelik może być instalowany pośrodku i ogranicza korzystanie z miejsc bocznych.
(1) Zainstalowanie gondoli na tym miejscu może uniemożliwić korzystanie z jednego lub kilku miejsc w tym samym rzędzie.(2) Zaistalowanie możliwe wyłącznie za siedzeniem kierowcy.(3) Zainstalowanie możliwe wyłącznie za siedzeniem kierowcy z pojedynczym siedzeniem pasażera.
5
Bezpieczeństwo

192
Proace_pl_Chap05_securite_ed01-2019

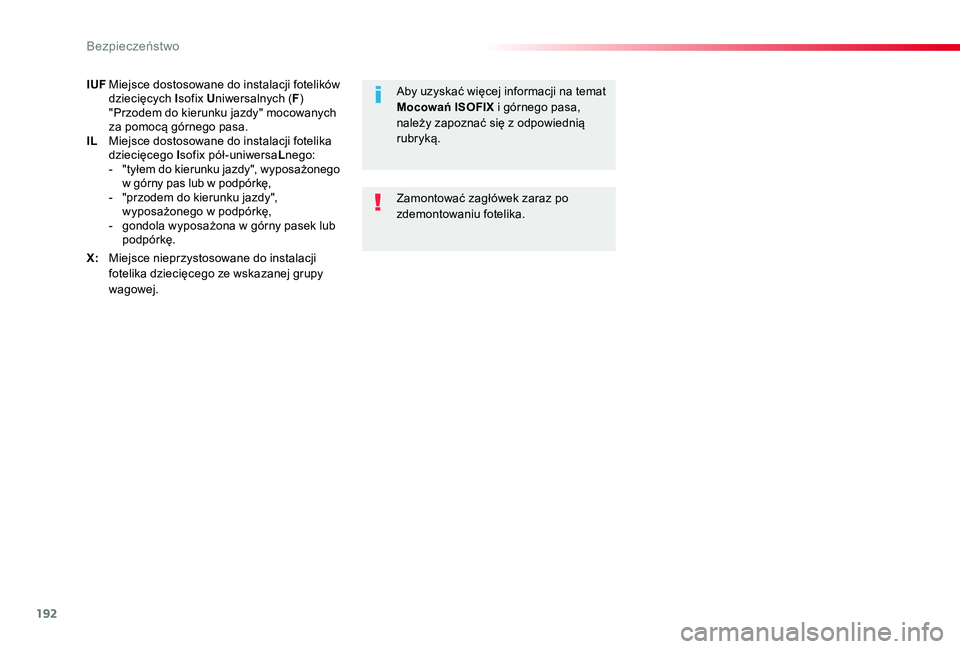

IUF Miejsce dostosowane do instalacji fotelików dziecięcych Isofix Uniwersalnych (F) "Przodem do kierunku jazdy" mocowanych za pomocą górnego pasa.IL Miejsce dostosowane do instalacji fotelika dziecięcego Isofix pół-uniwersaLnego:- "tyłem do kierunku jazdy", wyposażonego w górny pas lub w podpórkę,- "przodem do kierunku jazdy", wyposażonego w podpórkę,- gondola wyposażona w górny pasek lub podpórkę.
X: Miejsce nieprzystosowane do instalacji fotelika dziecięcego ze wskazanej grupy wagowej.
Zamontować zagłówek zaraz po zdemontowaniu fotelika.
Aby uzyskać więcej informacji na temat Mocowań ISOFIX i górnego pasa, należy zapoznać się z odpowiednią rubryką.
Bezpieczeństwo
