2020 TOYOTA PROACE Instrukcja obsługi (in Polish)

313
Proace_pl_Chap08_En-cas-de-panne_ed01-2019

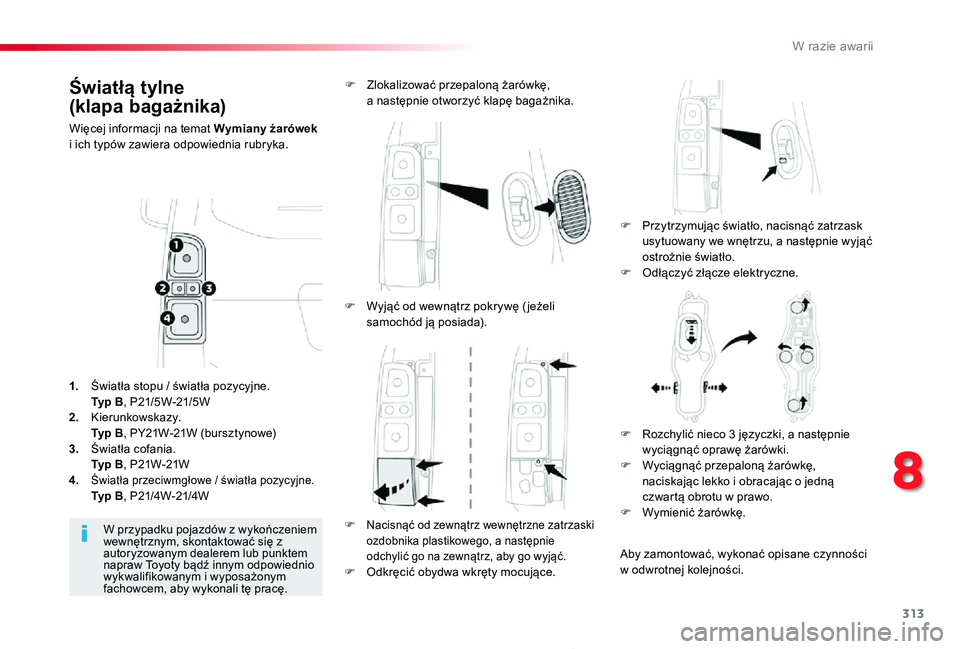

Światłą tylne
(klapa bagażnika)
Więcej informacji na temat Wymiany żarówek i ich typów zawiera odpowiednia rubryka.
F Przytrzymując światło, nacisnąć zatrzask usytuowany we wnętrzu, a następnie wyjąć
ostrożnie światło.F Odłączyć złącze elektryczne.
F Zlokalizować przepaloną żarówkę, a następnie otworzyć klapę bagażnika.
W przypadku pojazdów z wykończeniem wewnętrznym, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem, aby wykonali tę pracę.
1. Światła stopu / światła pozycyjne. Typ B, P21/5W-21/5W2. Kierunkowskazy. Typ B, PY21W-21W (bursztynowe)
3. Światła cofania. Typ B, P21W-21W4. Światła przeciwmgłowe / światła pozycyjne. Typ B, P21/4W-21/4W
F Wyjąć od wewnątrz pokrywę ( jeżeli samochód ją posiada).
F Nacisnąć od zewnątrz wewnętrzne zatrzaski ozdobnika plastikowego, a następnie odchylić go na zewnątrz, aby go wyjąć.F Odkręcić obydwa wkręty mocujące.
F Rozchylić nieco 3 języczki, a następnie wyciągnąć oprawę żarówki.F Wyciągnąć przepaloną żarówkę, naciskając lekko i obracając o jedną czwartą obrotu w prawo.F Wymienić żarówkę.
Aby zamontować, wykonać opisane czynności w odwrotnej kolejności.
8
W razie awarii

314
Proace_pl_Chap08_En-cas-de-panne_ed01-2019

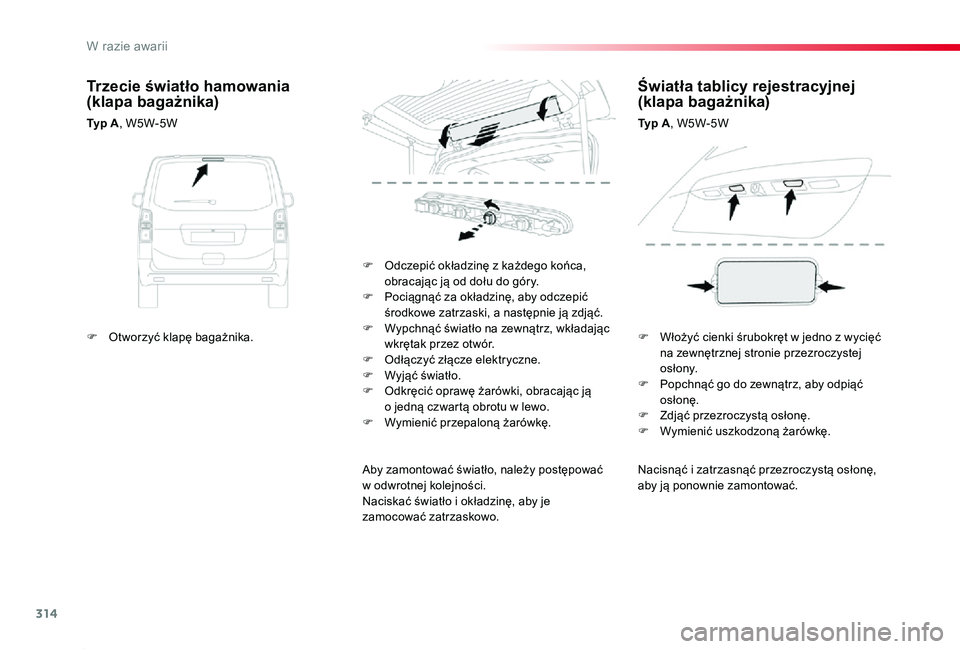

Nacisnąć i zatrzasnąć przezroczystą osłonę, aby ją ponownie zamontować.
F Odczepić okładzinę z każdego końca, obracając ją od dołu do góry.F Pociągnąć za okładzinę, aby odczepić środkowe zatrzaski, a następnie ją zdjąć.F Wypchnąć światło na zewnątrz, wkładając wkrętak przez otwór.F Odłączyć złącze elektryczne.F Wyjąć światło.F Odkręcić oprawę żarówki, obracając ją o jedną czwartą obrotu w lewo.F Wymienić przepaloną żarówkę.
Aby zamontować światło, należy postępować w odwrotnej kolejności.Naciskać światło i okładzinę, aby je zamocować zatrzaskowo.
Trzecie światło hamowania (klapa bagażnika)
Typ A, W5W-5W
Światła tablicy rejestracyjnej (klapa bagażnika)
Typ A, W5W-5W
F Otworzyć klapę bagażnika.F Włożyć cienki śrubokręt w jedno z wycięć na zewnętrznej stronie przezroczystej osłony.F Popchnąć go do zewnątrz, aby odpiąć osłonę.F Zdjąć przezroczystą osłonę.F Wymienić uszkodzoną żarówkę.
W

315
Proace_pl_Chap08_En-cas-de-panne_ed01-2019

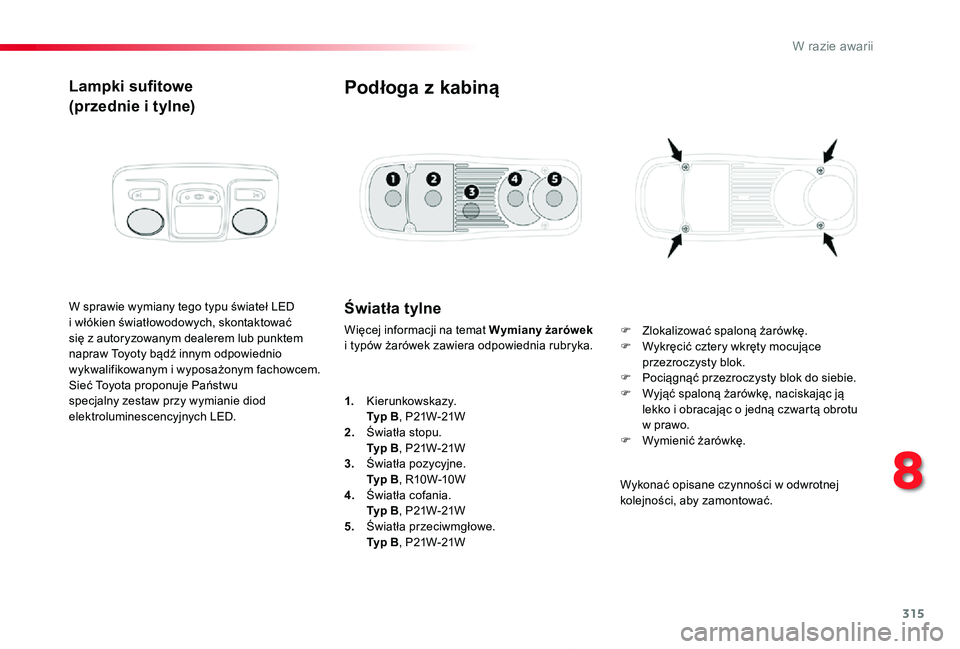

Lampki sufitowe
(przednie i tylne)
W sprawie wymiany tego typu świateł LED i włókien światłowodowych, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.Sieć Toyota proponuje Państwu specjalny zestaw przy wymianie diod elektroluminescencyjnych LED.
Światła tylne
Więcej informacji na temat Wymiany żarówek i typów żarówek zawiera odpowiednia rubryka.
Podłoga z kabiną
F Zlokalizować spaloną żarówkę.F Wykręcić cztery wkręty mocujące przezroczysty blok.F Pociągnąć przezroczysty blok do siebie.F Wyjąć spaloną żarówkę, naciskając ją lekko i obracając o jedną czwartą obrotu w prawo.F Wymienić żarówkę.
1. Kierunkowskazy. Typ B, P21W-21W2. Światła stopu.
Typ B, P21W-21W3. Światła pozycyjne. Typ B, R10W-10W4. Światła cofania. Typ B, P21W-21W5. Światła przeciwmgłowe. Typ B, P21W-21W
Wykonać opisane czynności w odwrotnej kolejności, aby zamontować.
8
W razie awarii

316
Proace_pl_Chap08_En-cas-de-panne_ed01-2019

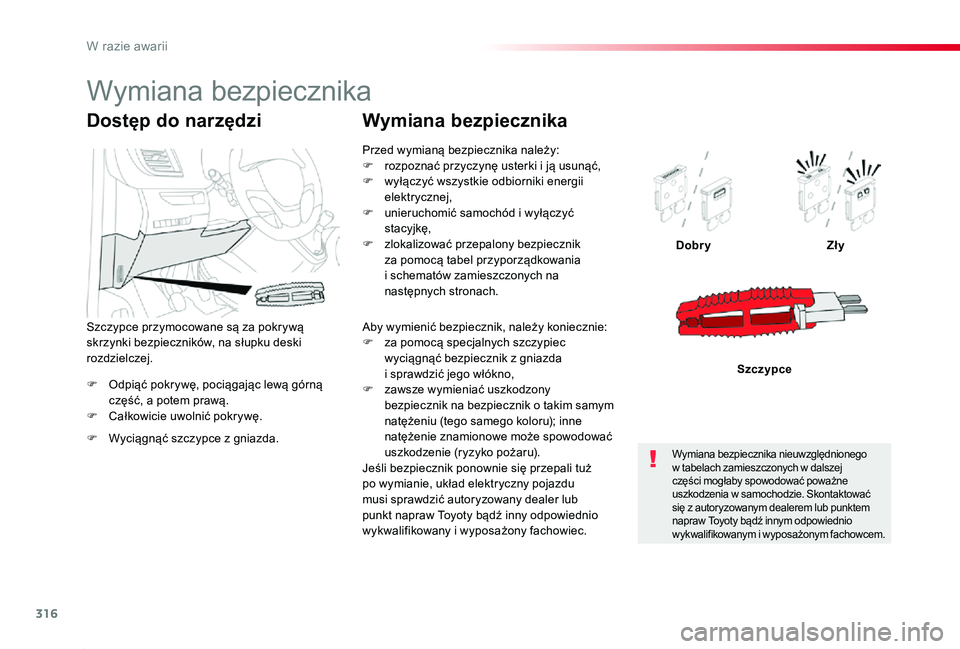

F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.F Całkowicie uwolnić pokrywę.
DobryZły
Szczypce
Dostęp do narzędzi
F Wyciągnąć szczypce z gniazda.
Szczypce przymocowane są za pokrywą skrzynki bezpieczników, na słupku deski rozdzielczej.
Przed wymianą bezpiecznika należy:F rozpoznać przyczynę usterki i ją usunąć,F wyłączyć wszystkie odbiorniki energii elektrycznej,F unieruchomić samochód i wyłączyć stacyjkę,F zlokalizować przepalony bezpiecznik za pomocą tabel przyporządkowania i schematów zamieszczonych na następnych stronach.
Wymiana bezpiecznika
Aby wymienić bezpiecznik, należy koniecznie:F za pomocą specjalnych szczypiec wyciągnąć bezpiecznik z gniazda i sprawdzić jego włókno,F zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (tego samego koloru); inne natężenie znamionowe może spowodować uszkodzenie (ryzyko pożaru).Jeśli bezpiecznik ponownie się przepali tuż po wymianie, układ elektryczny pojazdu musi sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Wymiana bezpiecznika nieuwzględnionego w tabelach zamieszczonych w dalszej części mogłaby spowodować poważne uszkodzenia w samochodzie. Skontaktować się z autor yzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Wymiana bezpiecznika
W

317
Proace_pl_Chap08_En-cas-de-panne_ed01-2019

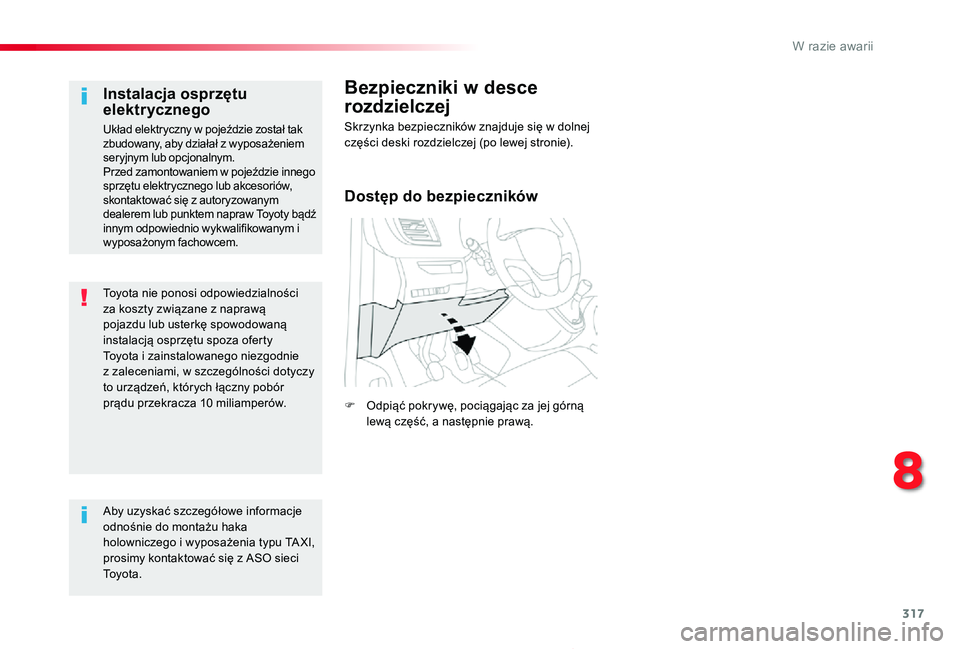

Toyota nie ponosi odpowiedzialności za koszty związane z naprawą pojazdu lub usterkę spowodowaną instalacją osprzętu spoza oferty Toyota i zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór prądu przekracza 10 miliamperów.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym.Przed zamontowaniem w pojeździe innego sprzętu elektrycznego lub akcesoriów, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Aby uzyskać szczegółowe informacje odnośnie do montażu haka holowniczego i wyposażenia typu TA XI, prosimy kontaktować się z ASO sieci To y o t a .
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną lewą część, a następnie prawą.
8
W

318
Proace_pl_Chap08_En-cas-de-panne_ed01-2019
Bezpiecznik nrNatężenie (A)Funkcje
F110Elektryczne wspomaganie kierownicy, stycznik sprzęgła.
F415Sygnał dźwiękowy.
F520Pompa spryskiwacza szyby przedniej/tylnej.
F620Pompa spryskiwacza szyby przedniej/tylnej.
F710Gniazdo zasilania osprzętu 12 V tylne.
F820Wycieraczka tylnej szyby pojedyncza lub podwójna.
F10/F1130Zamki wewnętrzne, zewnętrzne, przednie i tylne.
F1310Sterowanie klimatyzacji z przodu, sterowanie radioodtwarzacza, dźwignia biegów, wyświetlacz w polu widzenia drogi.
F145Alarm, ER A-GLONASS emergency call system.
F175Zestaw wskaźników.
F193Sterowanie przy kierownicy.
F213Układ „Smart Entry & Start System” lub stacyjka.
F223Czujnik deszczu i natężenia oświetlenia, wielofunkcyjna kamera do wykrywania przeszkód.
F235Wyświetlacz niezapięcia lub odpięcia pasów.
F245Ekran dotykowy, kamera cofania i wspomaganie parkowania.
F255Poduszki powietrzne.
F2920Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.
F3115Radioodtwarzacz (+ akumulator).
F3215Gniazdo akcesoriów 12 V z przodu.
F345System monitorowania martwego pola, sterowanie elektryczne zewnętrznych lusterek wstecznych.
F355Spryskiwacze podgrzewane, sterowanie regulacji nachylenia reflektorów.
F365Ładowanie lampki przenośnej, lampka sufitowa tylna.

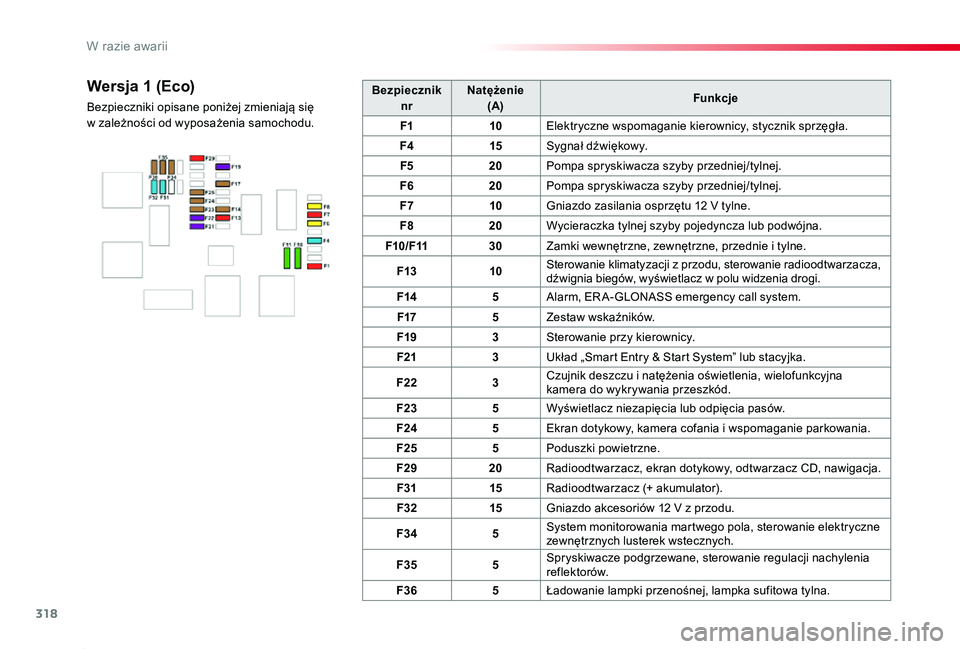

Wersja 1 (Eco)
Bezpieczniki opisane poniżej zmieniają się w zależności od wyposażenia samochodu.
W razie awarii

319
Proace_pl_Chap08_En-cas-de-panne_ed01-2019
Bezpiecznik nrNatężenie(A)Funkcje
F13Układ „Smart Entry & Start System” lub stacyjka.
F55Ekran dotykowy, kamera cofania i wspomaganie parkowania.
F710Sterowanie klimatyzacji z tyłu, wzmacniacz Hi-Fi.
F820Wycieraczka tylnej szyby pojedyncza lub podwójna.
F10/F1130Zamki wewnętrzne, zewnętrzne, przednie i tylne.
F123Alarm.
F1710Gniazdo zasilania osprzętu 12 V tylne.
F185ER A-GLONASS emergency call system.
F213Ładowanie lampki przenośnej, lampka sufitowa tylna.
F223Oświetlenie schowka podręcznego, lampki sufitowe tylne.
F235System monitorowania martwego pola, sterowanie elektryczne zewnętrznych lusterek wstecznych.
F245Sterowanie przy kierownicy.
F255Sterowanie regulacji nachylenia reflektorów.
F263Wyświetlanie niezapięcia lub odpięcia pasów.
F273Czujnik deszczu i natężenia oświetlenia, wielofunkcyjna kamera wykrywania przeszkód.
F2810Sterowanie klimatyzacji z przodu, sterowanie radia, dźwignia biegów, wyświetlacz w polu widzenia drogi.
F30A lub B15Radioodtwarzacz (+ akumulator).
F315Poduszki powietrzne.
F3315Gniazdo akcesoriów 12 V z przodu.
F355Zestaw wskaźników.
F3620Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.

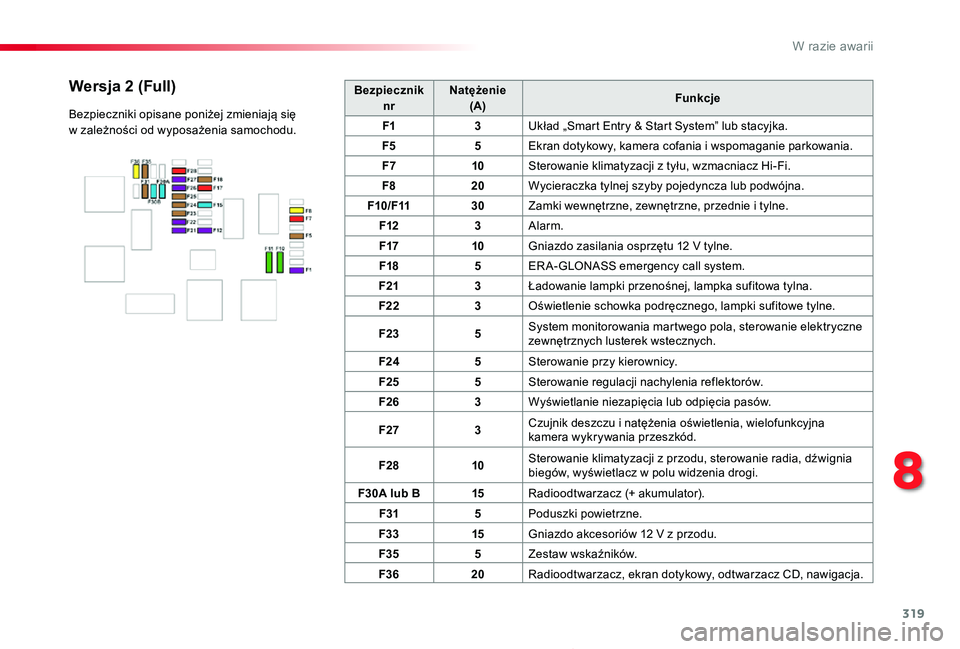

Wersja 2 (Full)
Bezpieczniki opisane poniżej zmieniają się w zależności od wyposażenia samochodu.
8
W razie awarii

320
Proace_pl_Chap08_En-cas-de-panne_ed01-2019

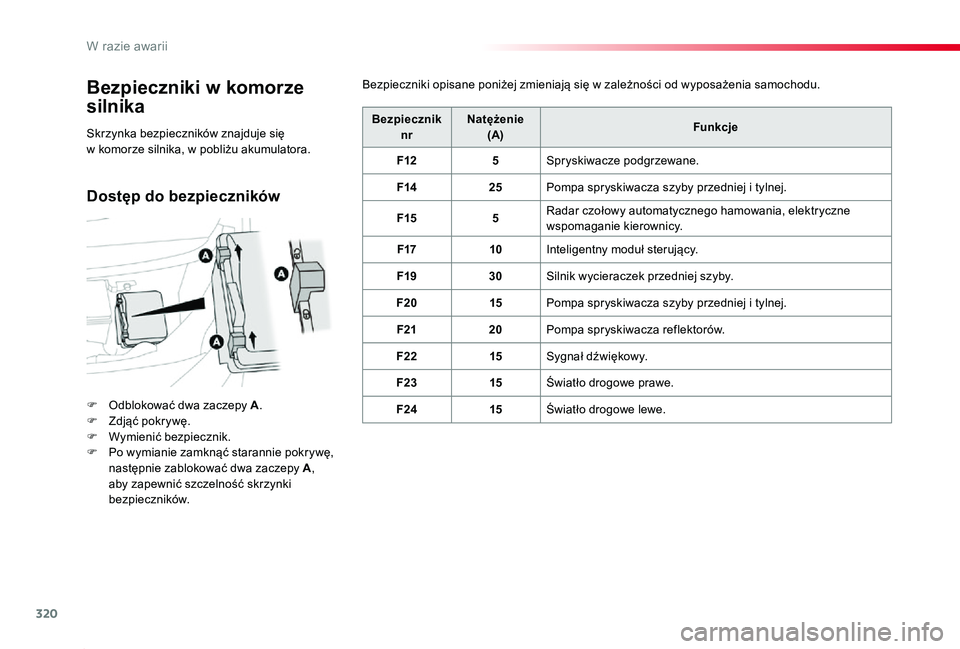

Bezpieczniki w komorze
silnika
F Odblokować dwa zaczepy A.F Zdjąć pokrywę.F Wymienić bezpiecznik.F Po wymianie zamknąć starannie pokrywę, następnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.
BezpieczniknrNatężenie(A)Funkcje
F125Spryskiwacze podgrzewane.
F1425Pompa spryskiwacza szyby przedniej i tylnej.
F155Radar czołowy automatycznego hamowania, elektryczne wspomaganie kierownicy.
F1710Inteligentny moduł sterujący.
F1930Silnik wycieraczek przedniej szyby.
F2015Pompa spryskiwacza szyby przedniej i tylnej.
F2120Pompa spryskiwacza reflektorów.
F2215Sygnał dźwiękowy.
F2315Światło drogowe prawe.
F2415Światło drogowe lewe.
Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.
Bezpieczniki opisane poniżej zmieniają się w zależności od wyposażenia samochodu.
Dostęp do bezpieczników
W razie awarii
