4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen

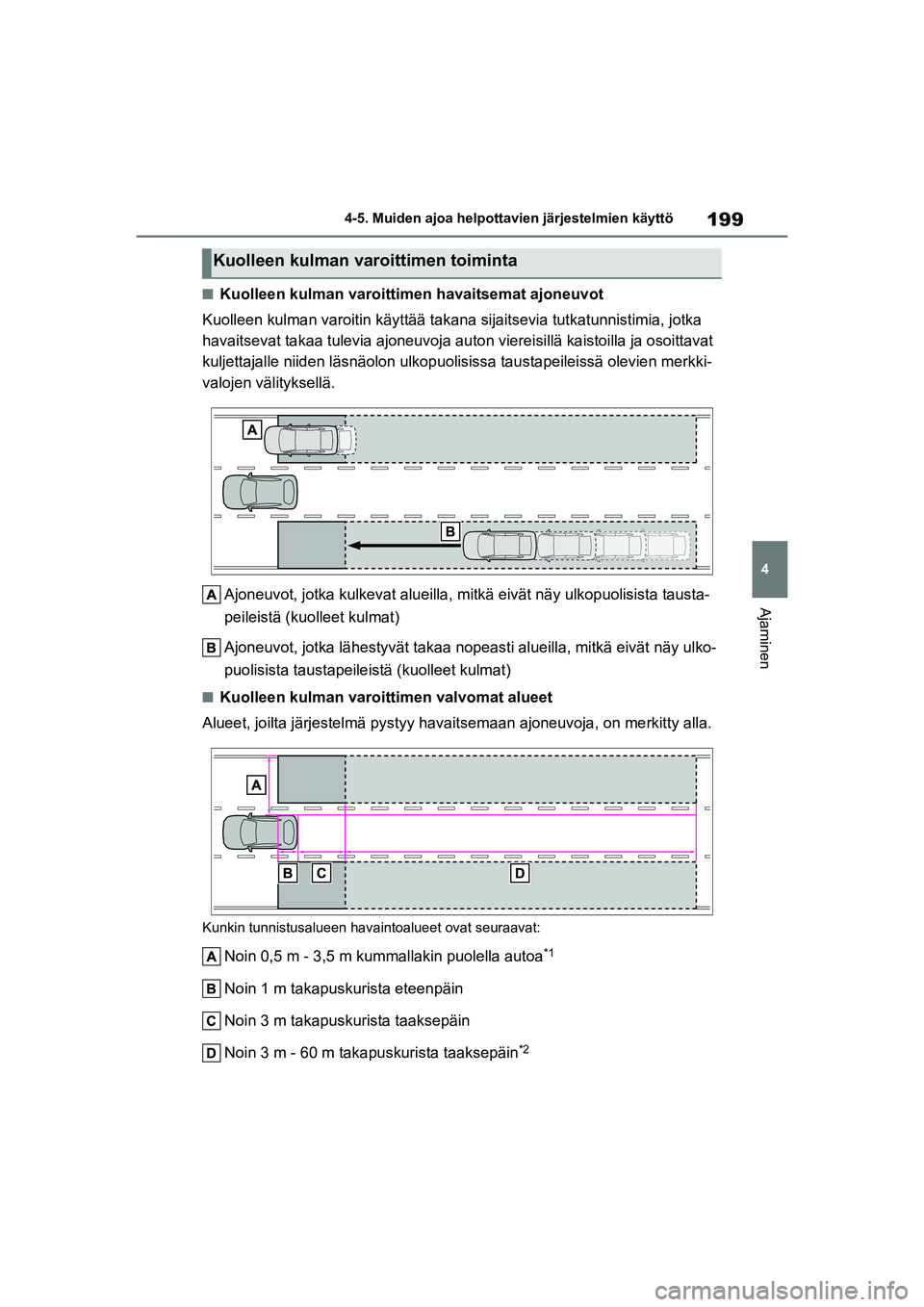

nKuolleen kulman varoittimen havaitsemat ajoneuvot
Kuolleen kulman varoitin käyttää takana sijaitsevia tutkatunnistimia, jotka
havaitsevat takaa tulevia ajoneuvoja aut on viereisillä kaistoilla ja osoittavat
kuljettajalle niiden läsnäo lon ulkopuolisissa taustapeileissä olevien merkki-
valojen välityksellä.
Ajoneuvot, jotka kulkevat alueilla, mitkä eivät näy ulkopuolisista tausta-
peileistä (kuo lleet kulmat)
Ajoneuvot, jotka lähestyvät takaa no peasti alueilla, mitkä eivät näy ulko-
puolisista taustapeileistä (kuolleet kulmat)
nKuolleen kulman varoittimen valvomat alueet
Alueet, joilta järjestelmä py styy havaitsemaan ajoneuvoja, on merkitty alla.
Kunkin tunnistusalueen hav aintoalueet ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin puolella autoa*1
Noin 1 m takapuskurista eteenpäin
Noin 3 m takapuskurista taaksepäin
Noin 3 m - 60 m takapuskurista taaksepäin
*2
Kuolleen kulman varoittimen toiminta
OM52L09FI.book Page 199 Friday, December 18, 2020 3:48 PM

200
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
*1: Aluetta, jonka leveys auton sivulla on 0,5 m ei voida tunnistaa.
*2: Mitä suurempi nopeusero autosi ja havaitun ajoneuvon välillä on, sitä kauempaa ajoneuvo voidaan tunnistaa. Tunnistus saa merkkivalon palamaan tai vilkkumaan
auton ulkopuolisissa peileissä.
nKuolleen kulman varoitin on toi-
mintavalmis, kun
Kuolleen kulman varoitin on toimintaval-
mis, kun kaikki seuraavat ehdot täytty-
vät:
lKuolleen kulman va roitin on kytket-
tynä päälle.
lVaihteenvalitsin on jossain muussa
asennossa kuin R.
lAuton nopeus on yli noin 16 km/h.
nKuolleen kulman varoitin havaitsee
ajoneuvon, kun
Kuolleen kulman varoitin havaitsee ajo-
neuvon havaintoalueella seuraavissa
tilanteissa:
lAjoneuvo viereisellä kaistalla ohittaa
autoasi.
lOhitat hitaasti viereisellä kaistalla aja-
van ajoneuvon.
lToinen ajoneuvo tulee havainto-
alueelle sen vaihtaessa kaistaa.
nOlosuhteet, joissa järjestelmä ei
havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole suunni-
teltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai esineitä:
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka kulkevat vastakkai-
seen suuntaan
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltai-
set paikallaan olevat esineet
*
lSamalla kaistalla autosi takana ajavat
ajoneuvot*
lAjoneuvot, jotka ajavat kaksi kaistaa
kauempana*
lAjoneuvot jotka autosi ohittaa
nopeasti*
*
: Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
nSeuraavissa tilanteissa järjestelmä
ei välttämättä toimi oletetulla
tavalla
lKuolleen kulman varoitin ei mahdolli-
sesti pysty havaitsemaan ajoneuvoja
oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku
• Jos takapuskurissa kura, lumi, jää tai tarra jne. peittää tunnistinta tai sen
ympäristöä.
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kerty-
neen veden vuoksi tai tiellä on lunta,
tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneu-
voja, joiden välimatka toisiinsa on
hyvin lyhyt
• Jos autosi ja takana ajavan ajoneuvon
välimatka on hyvin lyhyt
• Jos ero autosi ja havaintoalueen sisään tulevan ajoneuvon nopeu-
dessa on huomattava
• Jos nopeusero autosi ja toisen ajo- neuvon välillä vaihtelee
• Jos ajoneuvo, joka ajaa havainto- alueen sisään, kulkee suunnilleen
samaa nopeutta kuin autosi
• Autosi lähtiessä pysähdyksistä ajo- neuvo pysyy t unnistusalueella
• Jos ajat useita jyrkkiä mäkiä ylös ja
alas, kuten vuoristossa tai notkoissa
jne.
• Jos ajetaan teillä, joilla on jyrkkiä mut- kia, peräkkäisiä mutkia tai epätasai-
sia pintoja
• Jos ajokaistat ovat leveät tai ajet- taessa ajokaistan reunassa ja vierei- sellä kaistalla oleva ajoneuvo on kau-
kana autostasi
OM52L09FI.book Page 200 Friday, December 18, 2020 3:48 PM

201
4
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
• Vedettäessä perävaunua
• Jos auton takaosaan on kiinnitetty lisävaruste (esim. polkupyöränkulje-
tusteline)
• Jos ero autosi ja havaintoalueen sisään tulevan ajoneuvon korkeu-
dessa on huomattava
• Välittömästi, kun kuolleen kulman varoitin kytketään päälle
lSeuraavissa tilanteissa kuolleen kul-
man varoitin saattaa turhaan havaita
ajoneuvon ja/tai kohteen:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku
• Jos etäisyys autosi ja havaintoalueelle ilmestyvän suojakaite en, seinän tms.
välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten vuoristossa tai notkoissa
jne.
• Jos ajokaistat ovat kapeat tai ajet- taessa ajokaistan reunassa ja ajo-
neuvo, joka ajaa muulla kuin vierek-
käisellä kaistalla ilmestyy havainto-
alueelle
• Jos ajetaan teillä, joilla on jyrkkiä mut- kia, peräkkäisiä mutkia tai epätasai-
sia pintoja
• Kun renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos auton takaosaan on kiinnitetty lisävaruste (esim. polkupyöränkulje-
tusteline)
*: Joissakin malleissa
nTunnistimien tyypit
Etukulmien tunnistimet
Etuosan keskitunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet
nNäyttö
Kun tunnistimet havaitsevat koh-
teen, kuten seinän, kohteen sijain-
nista ja etäisyydestä kertova kuva
ilmestyy monitoiminäyttöön.
Pysäköintitutka*
Etäisyys autostasi esteisiin,
kuten seiniin, pysäköidessäsi
tai ajaessasi autoasi autotal-
liin, mitataan tu nnistimilla, ja
tieto välitetään monitoiminäy-
töllä ja summerilla. Tarkista
aina alue auton ympärillä käyt-
täessäsi järjestelmää.
Järjestelmän osat
OM52L09FI.book Page 201 Friday, December 18, 2020 3:48 PM

202
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Etukulmien tunnistimen havait-
sema este
Etuosan keskitunnistimen
havaitsema este
Takakulmien tunnistimen havait-
sema este
Takaosan keskitunnistimen
havaitsema este
Käytä mittariston ohjauspainikkeita
kytkeäksesi pysäköintitutkan päälle /
pois päältä. ( S. 81)
1 Paina tai mittariston
ohjauspainikkeista valitaksesi
.
2 Paina tai mittariston
ohjauspainikkeista ja valitaksesi
, ja paina sitten
Kun pysäköintitutk a on kytketty pois
toiminnasta, pysäköintitutkan OFF-
merkkivalo ( S. 75) syttyy. Kytkeäksesi järjestelmän takaisin
päälle sen ollessa kytkettynä pois
päältä, valitse monitoiminäy-
tössä ja valitse sitten ja päälle.
Jos järjestelmä kytketään pois
päältä tällä menetelmällä, se ei kyt-
keydy päälle, vaikka virtatilaksi vali-
taan ensin OFF ja sitten ON.
Pysäköintitutkan
kytkeminen päälle /
pois päältä
VAROITUS
nVaroitus liittyen järjestelmän käyt-
töön
Älä luota liikaa järjestelmään, sillä jär-
jestelmän tunnistuksen tarkkuus ja hal-
linnan suorituskyky on rajallinen. Kul-
jettaja on aina vastuussa auton ympä-
ristön tarkkailusta ja turvallisesta aja-
misesta.
nJärjestelmän oikeanlaisen toimin-
nan varmistamiseksi
Noudata seuraavia varotoimenpiteitä.
Muuten autolla ajaminen ei välttä-
mättä ole turvallista, mistä voi olla
seurauksena onnettomuus.
lÄlä vaurioita tunnistimia ja pidä ne
puhtaina.
lJos tarroja tai elektronisia kompo-
nentteja kuten tausta valaistu rekiste-
rikilpi (erityisesti fluoresoivat mallit),
sumuvalot, pystytanko tai langaton
antenni on asennettu tutkatunnisti-
men lähelle.
OM52L09FI.book Page 202 Friday, December 18, 2020 3:48 PM

203
4
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
nJärjestelmää voidaan käyttää, kun
lON-virtatila on valittuna.
lPysäköintitutka on kytketty päälle.
lAuton nopeus on alle noin 10 km/h.
lOhjauspyörää käännetään noin 90° tai
enemmän (etusivutunnistimet, takasi-
vutunnistimet) (joissakin malleissa)
lSeisontajarru vapautetaan.
nJos viesti "Puhdista pysäköintitut-
kan tunnistimet" ilmestyy monitoi-
minäytölle
Jokin tunnistimista saattaa olla vesipisa-
roiden, jään, lumen, lian tms. peittämä.
Poista vesipisarat, jää, lumi, kura jne.
tunnistimesta järjestelmän normaalin toi-
minnan palauttamiseksi.
Koska jäätä muodostuu tunnistimiin
alhaisissa lämpötiloissa, varoitusviesti
saattaa ilmestyä tai tunnistin ei ehkä
havaitse kohdetta. Järjestelmä palaa nor-
maaliksi, kun jää sulaa.
nTunnistimen havaintokykyyn liitty-
vää tietoa
Käytön aikana saattaa tapahtua seuraa-
vaa.
lTunnistimet saattavat havaita kohteita
vain etu- ja takapuskurin läheisyy-
dessä.
lHavaintoetäisyys saattaa kohteiden
muodosta ja muista tekijöistä johtuen
lyhentyä tai esteet saattavat jäädä
havaitsematta.
lJos jokin kohde on erittäin lähellä tun-
nistinta, sitä ei ehkä havaita.
lKohteiden havaitsemisen ja näytölle
ilmestymisen välillä on lyhyt aikaviive.
Vaikka auton nopeus on alhainen, on
mahdollista, että kohde joutuu tunnisti-
men havaintoalueiden sisälle ennen
kuin näyttöön ilmestyy viesti ja varoitu-
sääni kuuluu.
lSummeria saattaa olla vaikea kuulla,
jos audiojärjestelmästä tai lämmitys-/
ilmastointijärjestelmästä lähtee kova
ääni.
VAROITUS
lÄlä kohdista kovia iskuja tutkatun-
nistimeen tai sitä ympäröivään
alueeseen. Jos tutkatunnistin, etusä-
leikkö tai etupuskuri saa kovan
iskun, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
Jos tutkatunnistin tai takapuskuri on
irrotettava ja asennettava tai vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
lÄlä tee muutoksia tunnistimiin äläkä
pura tai maalaa niitä.
lÄlä kiinnitä autoon rekisterikilven
suojusta.
lHuolehdi oikeista rengaspaineista.
nMilloin toiminto tulisi kytkeä pois
päältä
Kytke seuraavis sa tilanteissa kytke jär-
jestelmä pois toiminnasta, sillä se
saattaa aktivoitua, vaikka törmäyksen
mahdollisuutta ei ole.
lJos et pysty noudattamaan edellä
olevia varoituksia.
lJos autoon asennetaan muu kuin
alkuperäinen jousitusjärjestelmä
(esim. madallettu jousitus).
nHuomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höy-
rysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tun-
nistimien toimintahäiriöt.
lJos peset autoa painepesurilla, älä
suuntaa vesisuihkua suoraan tunnis-
timiin. Muuten tunnistimiin saattaa
tulla toimintahäiriö.
lKun peset autoa höyrypesurilla, älä
suuntaa höyryä liian lähelle tunnisti-
mia. Muuten tunnistimiin saattaa
tulla toimintahäiriö.
OM52L09FI.book Page 203 Friday, December 18, 2020 3:48 PM

204
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
lSummerin ääntä voi olla vaikea kuulla,
jos muiden järjestelmien summerit
hälyttävät.
nKohteet, joita järjestelmä ei välttä-
mättä tunnista oikein
Tunnistin ei välttämättä pysty havaitse-
maan tietyn muotoisia kohteita. Kiinnitä
erityistä huomiota seuraavien kohteiden
kohdalla:
lVaijerit, aidat, köydet yms.
lÄäniaaltoja imevät esineet, kuten puu-
villa ja lumi tms
lTeräväkulmaiset esineet
lMatalat kohteet
lKorkeat kohteet, joiden yläosa työntyy
kohti autoasi
nTilanteita, joissa järjestelmä ei vält-
tämättä toimi oikein
Tietyt olosuhteet ja auton ympäristö saat-
tavat vaikuttaa tunnistimien kykyyn
havainnoida kohteita oikein. Tilanteita jol-
loin tunnistimet eivä t ehkä pysty havait-
semaan estettä oikein on lueteltu alla.
lTunnistimeen on kerääntynyt likaa,
lunta, vesipisaroita tai jäätä. (Tunnisti-
mien puhdistaminen poistaa ongel-
man.)
lTunnistin on jäässä. (Alueen sulattami-
nen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on
jäässä, tunnistimen näyttö saattaa
näyttää epänormaalin näkymän tai
kohteita, kuten seinää, ei pystytä
havaitsemaan.
lJos tunnistimen ympärillä oleva alue
on erittäin kuuma tai kylmä.
lAjettaessa erittäin kuoppaisilla teillä,
mäissä, sorateillä ja heinikossa.
lJos auton läheisyydessä on ajoneuvo-
jen äänitorvia, ajoneuvontunnistimia,
moottoripyörien moottoreita, raskaiden
ajoneuvojen paineilmajarruja, muiden
ajoneuvojen pysäköintitutkia, jotka
tuottavat ultraääniaaltoja
lTunnistin on vesikerroksen peittämä,
esim. kaatosateella.
lJos kohteet joutuvat liian lähelle tunnis-
timia.
lJalankulkijat, joista ultraääniaallot hei-
jastavat huonosti (esim. hameet joissa
on paljon röyhelöitä)
lKun kohteet, jotka eivät ole kohtisuo-
rassa maata vastaan, kohteet jotka
eivät ole suorassa kulmassa auton kul-
kusuuntaan nähden sekä epätasaiset
tai aaltomaiset kohteet, ovat havainto-
alueella.
lVoimakas tuuli puhaltaa
lAjettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
lJos auton ja havaitun kohteen välillä
on toinen kohde, jota ei voida havaita
lJos ajoneuvo, moottoripyörä, polku-
pyörä, jalankulkija tai muu kohde ajaa
auton eteen jyrkästi tai ohittaa auton
hyvin läheltä
lJos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
lJos autoon asennetaan varuste, joka
saattaa peittää tunnistimen, kuten
hinaussilmukka, puskurinsuojus (esi-
merkiksi suojalista yms.) pyöränkulje-
tusteline tai lumiaura
lJos auton etuosa koholla tai painu-
neena kuormauksen johdosta
lJos autoa ei voi ajaa vakaasti, kuten
silloin, jos auto on ollut osallisena
onnettomuuteen tai autossa on toimin-
tahäiriö
OM52L09FI.book Page 204 Friday, December 18, 2020 3:48 PM

205
4
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
lKun lumiketjut tai kompakti vararen-
gas on asennettuna tai rengas on kor-
jattu renkaan paikkaussarjalla
nTilanteita, joissa järjestelmä saattaa
aktivoitua, vaikka törmäyksen riskiä
ei ole
Joissain tilanteissa, kuten seuraavissa
järjestelmä saattaa toimia, vaikka kolarin
riskiä ei ole.
lAjettaessa kapealla tiellä
lAjettaessa kohti mainoslakanaa tai lip-
pua, matalalla riippuvaa oksaa tai puo-
mia (kuten esim. rautatien tasoristeyk-
sissä, tietullissa ja pysäköintilaitok-
sissa)
lJos tien pinnassa on kuoppa tai reikä
lJos ajetaan metallisen kannen (risti-
kon) yli, kuten esim. vesikourujen koh-
dalla
lAjettaessa ylös tai alas jyrkkää mäkeä
lJos jokin tunnistimista saa päällensä
suuren vesimäärän, kuten ajettaessa
tulvivalla tiellä
lTunnistimeen on kerääntynyt likaa,
lunta, vesipisaroita tai jäätä. (Tunnisti-
mien puhdistaminen poistaa ongel-
man.)
lTunnistin on vesikerroksen peittämä,
esim. kaatosateella
lAjettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
lKovan tuulen puhaltaessa
lJos auton läheisyydessä on ajoneuvo-
jen äänitorvia, ajoneuvontunnistimia,
moottoripyörien moottoreita, raskaiden
ajoneuvojen paineilmajarruja, muiden
ajoneuvojen pysäköintitutkia, jotka
tuottavat ultraääniaaltoja
lJos auton etuosa koholla tai painu-
neena kuormauksen johdosta
lJos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
lAuto lähestyy korkeaa tai kaarevaa
reunakiveystä
lAjettaessa lähellä pylväitä (H-muotoi-
set teräspalkit jne.) monikerroksisissa
pysäköintihalleissa, rakennustyömailla
jne.
lJos autoa ei voi ajaa vakaasti, kuten
silloin, jos auto on ollut osallisena
onnettomuuteen tai autossa on toimin-
tahäiriö
lErittäin kuoppaisilla teillä, mäissä, hiek-
kateillä ja ruoholla
lKun lumiketjut tai kompakti vararen-
gas on asennettuna tai rengas on kor-
jattu renkaan paikkaussarjalla
OM52L09FI.book Page 205 Friday, December 18, 2020 3:48 PM

206
YARIS GR OM52L09FI
4-5. Muiden ajoa helpottavien järjestelmien käyttö
nTunnistimien havainnoima alueNoin 100 cm
Noin 150 cm
Noin 60 cm
Kuvassa on esitetty tunnistimien havain-
toalue. Huomaa, että tunnistimet eivät
pysty havaitsemaan erittäin lähellä
autoa olevia kohteita.
Havaintoalue saattaa vaihdella esteen
muodon tms. mukaan.
nEtäisyys ja summeri
*: Summerin automaattinen mykist
ystoiminto on käytössä. (S. 207)
Tunnistimen havainnoinnin
näyttö, etäisyys kohteeseen
Likimääräinen etäisyys esteeseenSummeri
Etutunnistin:
100 cm - 60 cm*
Ta k a t u n n i s t i n :
150 cm - 60 cm*
Hidas
60 cm - 45 cm*Keskitaso
45 cm - 30 cm*Nopea
30 cm - 15 cmJatkuvaAlle 15 cm
OM52L09FI.book Page 206 Friday, December 18, 2020 3:48 PM
