2020 TOYOTA GR YARIS Omistajan Käsikirja (in Finnish)

263
6
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
Huolto ja hoito
6-4.Tee-se-itse-huolto
Tee-se-itse-huoltoon liittyvät
varotoimenpiteet
Jos huollat itse autoasi, noudata
tässä luvussa annettuja ohjeita.
Kunnossapito
VälineetOsat ja työkalut
Akun kunto
(  S. 271)
• Lämmin vesi
• Ruokasooda
• Rasvaa
• Mutteriavain akun na-
pojen pultteja varten
Moottorin
jäähdytys-
nesteen taso
( S. 269)
• "Toyota Super Long Life
Coolant" tai vastaava
korkealaatuinen etylee-
niglykolipohjainen jääh-
dytysneste, joka ei si-
sällä silikaattia, amiinia,
nitriittiä tai boraattia ja
jonka pitkäikäisyys pe-
rustuu yhdistettyyn or-
gaaniseen happotekno-
logiaan.
"Toyota Super Long Life
Coolant -jäähdytysnes-
te on sekoitus, jossa on
50 % jäähdytysnestettä
ja 50 % deionisoitua
vettä.
• Suppilo (vain jäähdytys-
nesteen lisäämiseen
käytettävä)
Moottorin öl-
jymäärä
( S. 268)
• "Toyota Genuine Motor
Oil" tai muu vastaava
moottoriöljy
• Rätti tai paperia
• Suppilo (käytetään ai- noastaan moottoriöljyn
lisäämiseen)
Sulakkeet
( S. 294)• Sulake, jonka ampeeri-
luku on sama kuin alku-
peräisen
Polttimot
( S. 297)
• Polttimo, jonka numero
ja wattiteho on sama
kuin alkuperäisen
• Tasapääruuvimeisseli
• Kiintoavain
Jäähdytin,
lauhdutin
(  S. 270)
Rengaspai-
neet
( S. 287)• Rengaspainemittari
• Paineilman lähde
Pesimien
neste
( S. 270)
• Vesi tai pesuneste, jo-
ka sisältää jäätymise-
nestoainetta (talviolo-
suhteisiin)
• Suppilo (vain veden tai
pesunesteen lisäämi-
seen käytettävä)
VAROITUS
Moottoritilassa on useita laitteita ja nes-
teitä, jotka saattava t yllättäen liikkua,
kuumentua tai sähköistyä. Noudata
seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
nTyöskennellessäsi moottoritilassa
lPidä kädet, vaatteet ja työkalut pois-
sa tuulettimien ja käyttöhihnojen lä-
heisyydestä.
lVaro koskettamasta moottoria, jääh-
dytintä, pakoputkistoa yms. jos ne
ovat ajon jälkeen kuumia. Öljyt ja
muut nesteet saattavat myös olla
kuumia.
lÄlä jätä moottoritilaan mitään helposti
syttyvää, kuten paperia tai räsyjä.
lÄlä tupakoi, aiheuta kipinöitä tai
päästä avotulta akun tai polttones-
teen läheisyyteen. Polttoaine- ja ak-
kukaasut ovat herkästi syttyviä.
VälineetOsat ja työkalut
OM52L09FI.book Page 263 Friday, December 18, 2020 3:48 PM

264
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
1Vedä kojetaulun alaosassa
näkyvästä kahvasta ulospäin.
Konepelti nousee hieman ylöspäin.
2Vedä varmuushakaa vasem-
malle ja nosta konepelti.
VAROITUS
lOle erittäin varovainen työskennel-
lessäsi akun lähellä. Akku sisältää
myrkyllistä ja syö vyttävää rikkihap-
poa.
lOle varovainen, sillä jarruneste
saattaa vahingoittaa käsiäsi ja sil-
miäsi ja auton maalipintoja. Jos
nestettä joutuu silmiisi tai käsiisi,
huuhtele niitä välittömästi puhtaalla
vedellä.
Jos olosi on edelleen epämiellyt-
tävä, käänny lääkärin puoleen.
nTyöskennellessäsi sähköisen
jäähdytystuulettimen tai jäähdytti-
men säleikön läheisyydessä
Varmista, että auton virtatila on OFF.
Jos auton virtatila on ON, sähköinen
jäähdytystuuletin saattaa käynnistyä
automaattisesti, jos lämmitys-/ilmas-
tointijärjestelmä on toiminnassa ja/tai
jäähdytysnesteen lämpötila on kor-
kea. ( S. 270)
nSuojalasit
Käytä suojalaseja estääksesi lentävien
tai putoavien osien, nesteiden yms. jou-
tumisen silmiisi.
HUOMAA
nJos poistat il mansuodattimen
Ajaminen ilmansuodatin poistettuna
saattaa aiheuttaa ennenaikaista
moottorin kulumista, koska ilmassa
on epäpuhtauksia.
nJos nestettä on liian vähän tai lii-
kaa
On normaalia, että jarrunesteen pinta
säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on kor-
kealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä
nestettä, saattaa järjestelmässä olla
vakava ongelma.
Konepelti
Konepellin avaaminen
OM52L09FI.book Page 264 Friday, December 18, 2020 3:48 PM

265
6
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
Huolto ja hoito

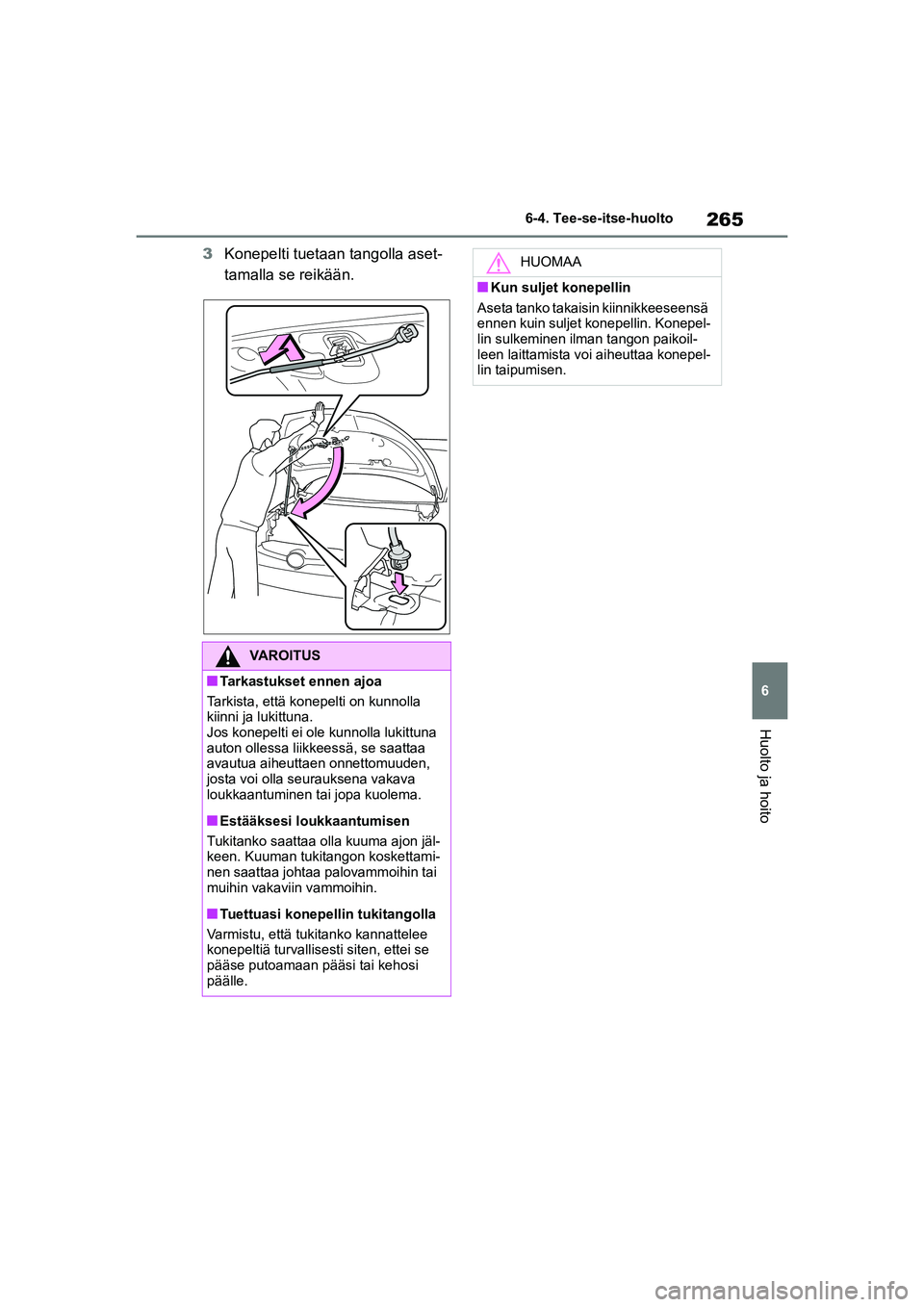

3Konepelti tuetaan tangolla aset-
tamalla se reikään.
VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla
kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna
auton ollessa liikkeessä, se saattaa
avautua aiheuttae n onnettomuuden,
josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
nEstääksesi loukkaantumisen
Tukitanko saattaa olla kuuma ajon jäl-
keen. Kuuman tukitangon koskettami-
nen saattaa johtaa palovammoihin tai
muihin vakaviin vammoihin.
nTuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee
konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi
päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä
ennen kuin suljet konepellin. Konepel-
lin sulkeminen ilman tangon paikoil-
leen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM52L09FI.book Page 265 Friday, December 18, 2020 3:48 PM

266
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
nEtupää
nTa k a p ä äNostopisteet
hallinosturille
Kun käytät hallinosturia, nou-
data nosturin valmistajan käyt-
töohjeita ja suorita toimenpi-
teet turvallisesti.
Kun nostat autosi nosturilla,
aseta nosturi oikein nostopis-
teisiin. Väärin asetettu nosturi
saattaa vahingoittaa autoasi tai
aiheuttaa henkilövahinkoja.
Nosturin nostopiste
HUOMAA
nKun nostat autosi
Älä nosta autoa jousituksen kohdalta.
Jousitus saattaa vaurioitua.
Etupää
Jousitus
OM52L09FI.book Page 266 Friday, December 18, 2020 3:48 PM

267
6
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
Huolto ja hoito
Pesunestesäiliö (S. 270)
Moottorin jäähdytysnestesäiliö ( S. 269)
Moottoriöljyn täyt töaukon korkki (S. 268)
Moottoriöljyn mittatikku ( S. 268)
Sulakerasiat ( S. 294)
Jäähdytin ( S. 270)
Lauhdutin ( S. 270)
Sähkötoiminen jäähdytystuuletin
Välijäähdytin
nAkku
S. 271
Moottoritila
Osat
OM52L09FI.book Page 267 Friday, December 18, 2020 3:48 PM

268
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
Tarkasta moottoriöljyn määrä mittati-
kulla, kun moottori on käyttölämpöi-
nen ja sammutettu.
nMoottoriöljyn tarkastus
1 Pysäköi auto tasaiselle alustalle.
Lämmitettyäsi moottorin ja sam-
mutettuasi sen, odota vähintään
8 minuuttia, että öljy ehtii laskeu-
tua alas moottorin öljypohjaan.
2 Pidä räsy alla ja vedä mittatikku
ulos.
3 Puhdista mittatikku räsyllä.
4 Työnnä mittatikku pohjaan asti.
5 Pidä räsy alla ja vedä mittatikku
ulos. Tarkista öljyn määrä mittati-
kusta.
Matala Normaali
Täysi
Mittatikun muoto saattaa poiketa riip-
puen auton tyypistä ja moottorista.
6
Puhdista mittatikku ja työnnä se
takaisin pohjaan asti.
nÖljylaadun tarkistus ja
tarvittavien välineiden
esiin ottaminen
Tarkista moottorissa olevan öljyn
laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
 Moottoriöljyn valinta
S. 348
 Öljyn määrä (Alhainen  Täysi)
1,0 L
 Kohde
Puhdas suppilo
nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle tai
vain vähän yli alamerkin, lisää öljyä.
Lisättävän öljyn tulee olla samaa
tyyppiä, jota moottorissa on käytetty.
1 Käännä moottoriöljyn täyttöau-
kon korkki auki vastapäivään.
2 Lisää moottoriöljyä vähän kerral-
laan, tarkasta määrä mittatikusta.
3 Kiinnitä täyttöaukon korkki kään-
täen sitä myötäpäivään.
Moottoriöljyn tarkastus ja
öljyn lisääminen
OM52L09FI.book Page 268 Friday, December 18, 2020 3:48 PM

269
6
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
Huolto ja hoito
nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon
aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saate-
taan joutua lisäämään moottoriin öljyn-
vaihtojen välillä.
lKun moottori on uusi, kuten silloin,
kun auto on juuri hankittu tai jos moot-
tori on vaihdettu
lJos käytetään heikkolaatuista öljyä tai
viskositeetiltaan vääränlaista öljyä
lJos ajetaan korkeilla moottorin käyn-
tinopeuksilla, tai vedettäessä raskasta
kuormaa (vetovarustuksella varustetut
autot) tai silloin, jos kiihdytetään ja
hidastetaan toistuvasti
lJos auto jätetään joutokäynnille pit-
käksi aikaa tai, kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Nesteen määrä on oikea, kun pinta
asettuu säiliössä olevien viivojen
"MAX" ja "MIN" väliin, moottorin
ollessa kylmä.
Jäähdytysnestesäiliön korkki
"MAX"-taso
"MIN"-taso
Jos pinta on alle "MIN"-tason, lisää
jäähdytysnestettä aina "MAX"-tasoon
asti. ( S. 341)
VAROITUS
nKäytetty moottoriöljy
lKäytetty moottoriöljy sisältää haital-
lisia ainesosia, jotka voivat aiheut-
taa ihoärsytystä, tulehduksia ja iho-
syöpää. Vältä pitkittynyttä ja toistu-
vaa ihokosketusta käytetyn öljyn
kanssa. Öljy on paras poistaa iholta
pesemällä huolellisesti vedellä ja
saippualla.
lHävitä käytetty öljy ja öljynsuodatin
vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei
saa hävittää talousjätteiden
mukana. Öljyä ei saa kaataa viemä-
riin tai maahan.
Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon, huolto-
asemaan tai autotarvikeliikkeeseen
tarkempien ohjeiden saamiseksi
kierrätyksestä ja hävittämisestä.
lÄlä jätä käytettyä öljyä lasten ulot-
tuville.
HUOMAA
nVakavien moottorivaurioiden
estämiseksi
Tarkasta öljyn määrä säännöllisesti.
nKun vaihdat moottoriöljyn
lVaro, ettei öljyä pääse valumaan
moottorin osien päälle.
lVältä ylitäyttämist ä, seurauksena
voi olla moottorivaurio.
lTarkista öljymäärä mittatikulla joka
kerta, kun tankkaat auton.
lVarmista, että moot toriöljyn täyttö-
aukon korkki on kunnolla kiinni.
Jäähdytysnesteen tarkastus
OM52L09FI.book Page 269 Friday, December 18, 2020 3:48 PM

270
YARIS GR OM52L09FI
6-4. Tee-se-itse-huolto
nJäähdytysnesteen valinta
Käytä vain "Toyota Super Long Life
Coolant" -jäähdytysnestettä tai vastaa-
vaa korkealaatuista etyleeniglykolipoh-
jaista jäähdytysnestettä, joka ei sisällä
silikaattia, amiinia, nitr iittiä tai boraattia
ja jonka pitkäikäi syys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
"Toyota Super Long Life Coolant" -jääh-
dytysneste on yhdistelmä jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua
vettä. (Minimilämpötila: -35° C)
Jos haluat lisätietoja jäähdytysnes-
teestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
nJos jäähdytysnesteen pinta laskee
pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet,
letkut, säiliöiden korkit, tyhjennystulppa
sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia
korkki ja mahdolliset vuodot jäähdytys-
järjestelmässä.
Tarkista jäähdytin ja lauhdutin ja
välijäähdytin ja poista vieraat esi-
neet. Jos jompikumpi yllä maini-
tuista osista on hyvin likainen etkä
ole varma niiden kunnosta, anna
valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
Jos pesunesteen pinta on "1/2"
-viivan tasalla, lisää pesunestettä.
VAROITUS
nKun moottori on kuuma
Älä avaa moottorin jäähdytysneste-
säiliön korkkia.
Jäähdytysjärjestelmässä saattaa olla
painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan.
Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään
vettä, eikä pelkästään pakkasnes-
tettä. Oikea sekoitus vettä ja pakkas-
nestettä takaa oikean voitelun, kor-
roosioneston ja jäähdytyksen. Lue
aina pakkasnesteen tai jäähdytysnes-
teen tuoteseloste.
nJos jäähdytysnestettä läikkyy
Pese neste pois vedellä estääksesi
auton osien ja maalipinnan vahingoit-
tumisen.
Jäähdyttimen, lauhduttimen
ja välijäähdyttimen tarkastus
VAROITUS
nKun moottori on kuuma
Älä koske jäähdytintä, lauhdutinta tai
välijäähdytintä sillä ne saattavat olla
kuumia ja aiheuttaa vakavia vammoja
kuten palovammoja.
Pesunesteen lisäys
OM52L09FI.book Page 270 Friday, December 18, 2020 3:48 PM
