2020 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

5516-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito

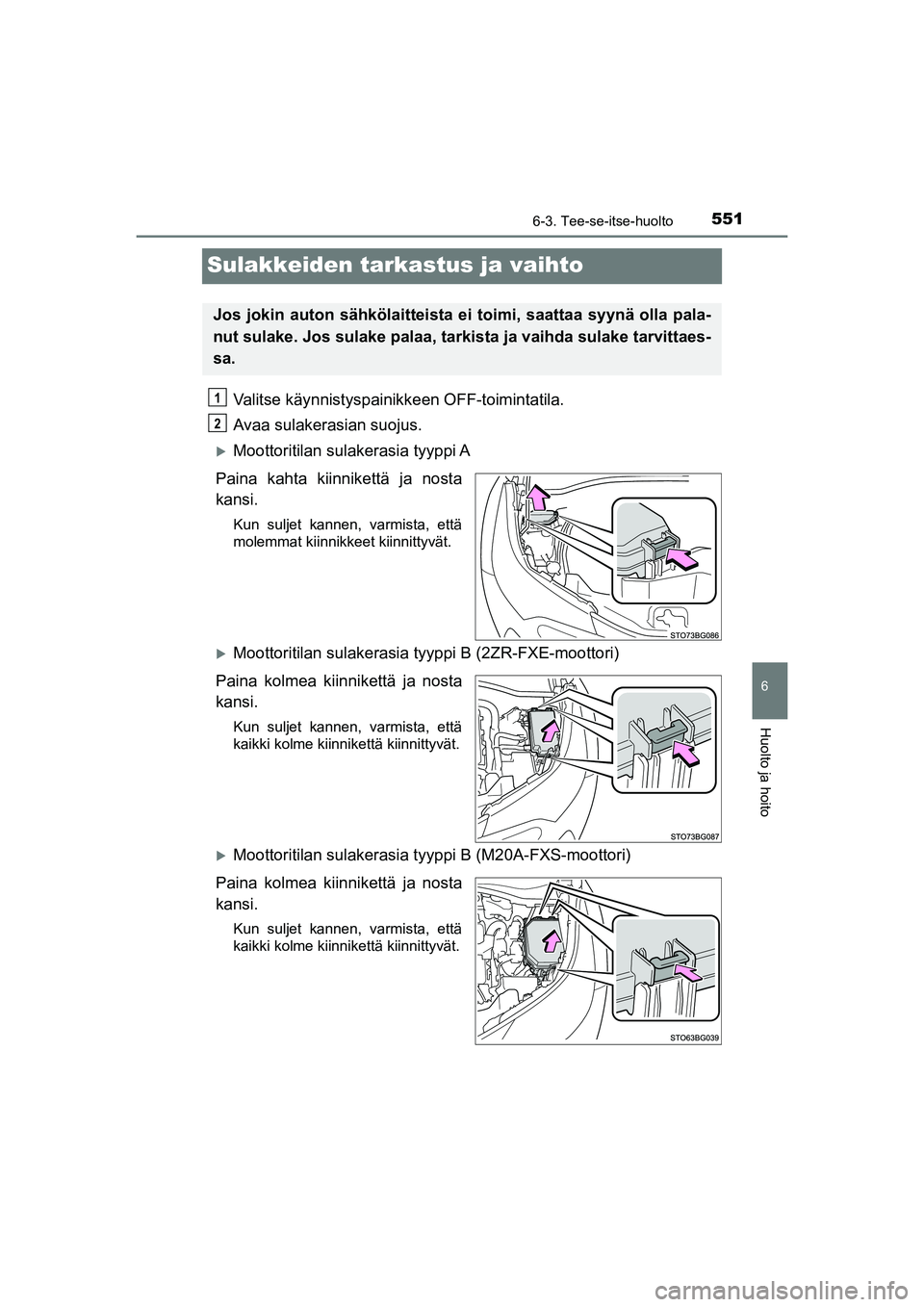

Sulakkeiden tarkastus ja vaihto
Valitse käynnistyspainikkeen OFF-toimintatila.
Avaa sulakerasian suojus.
Moottoritilan sulakerasia tyyppi A
Paina kahta kiinnikettä ja nosta
kansi.
Kun suljet kannen, varmista, että
molemmat kiinnikkeet kiinnittyvät.
Moottoritilan sulakerasia tyyppi B (2ZR-FXE-moottori)
Paina kolmea kiinnikettä ja nosta
kansi.
Kun suljet kannen, varmista, että
kaikki kolme kiinnikettä kiinnittyvät.
Moottoritilan sulakerasia tyyppi B (M20A-FXS-moottori)
Paina kolmea kiinnikettä ja nosta
kansi.
Kun suljet kannen, varmista, että
kaikki kolme kiinnikettä kiinnittyvät.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvittaes-
sa.
1
2
OM10566FI.book Page 551 Monday, February 15, 2021 12:00 PM

5526-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
Moottoritilan sulakerasia tyyppi C (2ZR-FXE-moottori)
Poista suojus.
Kun asennat suojuksen, varmista
kynsien lukittuminen.
Tavaratila (M20A-FXS-moottori)
Poista tavaratilan lattialevy
(S. 477).
Samalla kun painat kiinnikettä,
nosta kansi.
Kun suljet kannen, varmista kiin-
nikkeiden lukittuminen.
Kojetaulun vasen puoli
Irrota kansi.
Muista painaa kiinnikettä irrottaes-
sasi tai asentaessasi kantta.
OM10566FI.book Page 552 Monday, February 15, 2021 12:00 PM

5536-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan vetää ulos vetotyökalulla.
3
2ZR-FXE-moottoriM20A-FXS-moottori
OM10566FI.book Page 553 Monday, February 15, 2021 12:00 PM

5546-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
Tarkista, onko sulake palanut.
Ehjä sulake
Palanut sulake
Muut kuin tyyppi E:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
4
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
Ty y p p i E
OM10566FI.book Page 554 Monday, February 15, 2021 12:00 PM

5556-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla vi-
allinen. (S. 556)
lJos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
nJos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu.
nKun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Ota seuraavat varotoimenpiteet huomioon.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
lÄlä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
lKäytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
lÄlä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen ai-
heuttaja.
OM10566FI.book Page 555 Monday, February 15, 2021 12:00 PM

5566-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 680)
nEtupää
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusuuntavalot (polttimotyyppinen)
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Sivusuuntavalot
OM10566FI.book Page 556 Monday, February 15, 2021 12:00 PM

5576-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
nTa k a p ä ä
Takasuuntavalot (polttimotyyppinen)
Jarru-/takavalot (polttimotyyppinen)
Peruutusvalot (polttimotyyppinen)
Rekisterikilven valot
Takasumuvalo (polttimotyyppiset)
OM10566FI.book Page 557 Monday, February 15, 2021 12:00 PM

5586-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FIn
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Irrota 2 ruuvia ja kiinnike, ja
irrota sisälokasuoja osittain.
Irrota liitin samalla painaen
lukituksen vapautuspainiket-
ta.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Polttimoiden vaihto
1
2
3
