2020 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

5036-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
Tee-se-itse-huoltoon liittyvät
varotoimenpiteet
Jos huollat itse autoasi, noudata tässä luvussa annettuja ohjeita.
KohteetOsat ja työkalut
12 V -akun
kunto (S. 516)
2ZR-FXE-moottori
• Lämmin vesi • Ruokasooda • Rasva
• Mutteriavain akun napojen pultteja varten
M20A-FXS-moottori
•Rasva
• Mutteriavain akun napojen pultteja varten
Moottorin/
tehonsäätöyksi-
kön jäähdytysnes-
teen määrä
(S. 514)• Toyota Super Long Life Coolant -jäähdytysneste tai
vastaavaa korkealaatuinen etyleeniglykolipohjainen
jäähdytysneste, joka ei sisällä silikaattia, amiinia, nitriit-
tiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan
Toyota Super Long Life Coolant -jäähdytysneste on se-
koitus, jossa on 50 % jäähdytysnestettä ja 50 % deioni-
soitua vettä.
• Suppilo (vain jäähdytysnesteen lisäämiseen käytettävä)
Moottorin
öljymäärä
(S. 511)
• Toyota Genuine Motor Oil -moottoriöljy tai muu vastaa-
va moottoriöljy
• Rätti tai paperia
• Suppilo (käytetään ainoastaan moottoriöljyn lisäämi-
seen)
Sulakkeet
(S. 551)• Sulake, jonka ampeeriluku on sama kuin alkuperäisen
Hybridiakun
(ajoakku)
ilmanottoaukko
(S. 543)• Pölynimuri, jne.
• Ristipääruuvimeisseli
Polttimot
(S. 556)
• Polttimo, jonka numero ja wattiteho on sama kuin alku-
peräisen
• Ristipääruuvimeisseli
• Tasapääruuvimeisseli• Kiintoavain
Jäähdytin ja
lauhdutin
(S. 516)

OM10566FI.book Page 503 Monday, February 15, 2021 12:00 PM

5046-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
Rengaspaineet
(S. 535)• Rengaspainemittari
• Paineilman lähde
Pesimien neste
(S. 521)
• Vesi tai pesuneste, joka sisältää jäätymisenestoai-
netta (talviolosuhteisiin)
• Suppilo (vain veden tai pesunesteen lisäämiseen
käytettävä)
VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
nTyöskennellessäsi moottoritilassa
lVarmistu, että ACC-VIRTATILA- tai SYTYTYSVIRTA-merkkivalot monitoi-
minäytössä ja READY-merkkivalo ovat molemmat sammuksissa.
lPidä kädet, vaatetus ja työkalut poissa puhaltimen läheltä.
lVaro koskettamasta moottoria, tehonsäätöyksikköä, jäähdytintä, pakoput-
kistoa, jne. jos ne ovat ajon jälkeen kuumia. Öljyt ja muut nesteet saattavat
myös olla kuumia.
lÄlä jätä moottoritilaan mitään helposti syttyvää, kuten paperia tai räsyjä.
lÄlä tupakoi, aiheuta kipinöitä tai päästä avotulta 12 V -akun tai polttones-
teen läheisyyteen. Polttoaine ja 12 V -akun akkukaasut ovat herkästi sytty-
viä.
lOle erittäin varovainen työskennellessäsi 12 V -akun lähellä. Akku sisältää
myrkyllistä ja syövyttävää rikkihappoa.
lOle varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä vä-
littömästi puhtaalla vedellä. Jos olosi on edelleen epämiellyttävä, käänny
lääkärin puoleen.
nTyöskennellessäsi sähköisten jäähdytystuulettimien tai jäähdyttimen
läheisyydessä
Varmista, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on ON-toimintatilassa, saattavat jäähdytystuulettimet
automaattisesti käynnistyä, jos ilmastointilaite on päällä ja/tai jäähdytysnes-
teen lämpötila on korkea. (S. 516)
nSuojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumasta silmiisi.
KohteetOsat ja työkalut
OM10566FI.book Page 504 Monday, February 15, 2021 12:00 PM

5056-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa ennenaikaista moot-
torin kulumista, koska ilmassa on epäpuhtauksia.
nJos jarrunesteen taso on liian alhainen tai liian korkea
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM10566FI.book Page 505 Monday, February 15, 2021 12:00 PM

5066-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
Konepelti
Vedä konepellin lukituksen va-
pautuskahvasta.
Konepelti nousee hieman ylöspäin.
Vedä tuulihakaa sivulle ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se konepellin alapin-
nassa olevaan reikään.
Avaa konepellin lukitus auton sisäpuolelta avataksesi konepellin.
1
2
3
OM10566FI.book Page 506 Monday, February 15, 2021 12:00 PM

5076-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
nTuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tukitangon huolellista palauttamista paikalleen voi
aiheuttaa konepellin taipumisen.
OM10566FI.book Page 507 Monday, February 15, 2021 12:00 PM

5086-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
Nostopisteet hallinosturille
uEtupää
uTa k a p ä ä
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM10566FI.book Page 508 Monday, February 15, 2021 12:00 PM

5096-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI
6
Huolto ja hoito
Moottoritila
2ZR-FXE-moottori
Pesunestesäiliö (S. 521)
Moottorin jäähdytysnestesäiliö
(S. 514)
Sulakerasiat (S. 551)
Moottoriöljyn mittatikku
(S. 511)
Moottoriöljyn täyttöaukon korkki
(S. 512)Tehonsäätöyksikön
jäähdytysnesteen säiliö
(S. 514)
12-voltin akku (S. 516)
Jäähdytin (S. 516)
Lauhdutin (S. 516)
Sähkötoimiset
jäähdytystuulettimet
OM10566FI.book Page 509 Monday, February 15, 2021 12:00 PM

5106-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10566FI

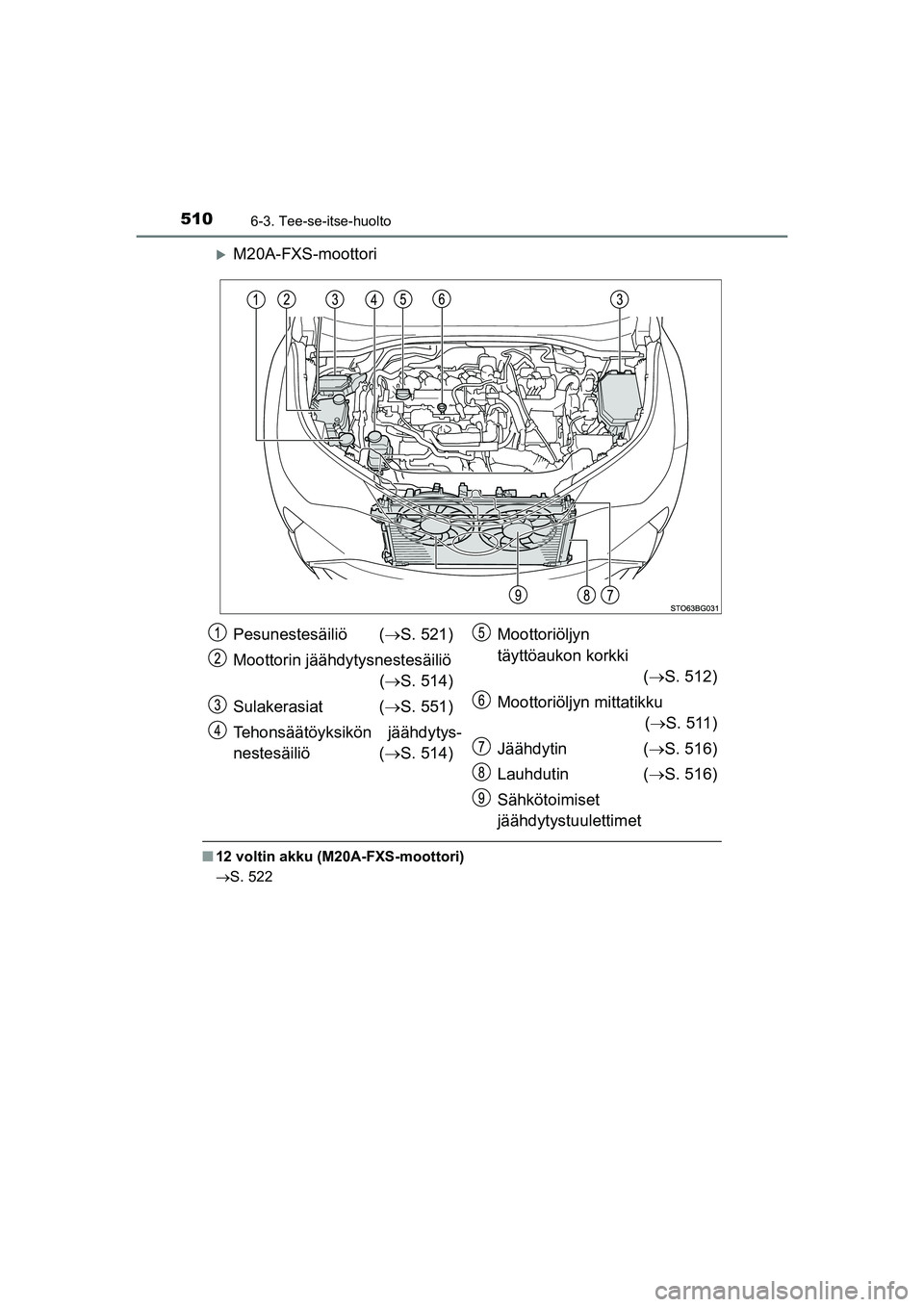

M20A-FXS-moottori
n12 voltin akku (M20A-FXS-moottori)
S. 522
Pesunestesäiliö (S. 521)
Moottorin jäähdytysnestesäiliö
(S. 514)
Sulakerasiat (S. 551)
Tehonsäätöyksikön jäähdytys-
nestesäiliö (S. 514)Moottoriöljyn
täyttöaukon korkki
(S. 512)
Moottoriöljyn mittatikku
(S. 511)
Jäähdytin (S. 516)
Lauhdutin (S. 516)
Sähkötoimiset
jäähdytystuulettimet
