2020 JEEP CHEROKEE Návod na použitie a údržbu (in Slovak)

207
F8620 A žltá – Klaksóny
F87 –– Nepoužité
F88 10 A červená – Indikátor pripomenutia zapnutia bezpečnostných pásov (SBR)/
inteligentná kamera
(*)
F89 10 A červená – Nastavovanie úrovne svetlometov – ak je súčasťou výbavy – svetlomet
F90 –– Nepoužité
F91 20 A žltá – Zadná elektrická zásuvka – ak je súčasťou výbavy/podľa výberu
zákazníka
(*)
F92 –– Nepoužité
F93 –40 A zelená Modul brzdového systému (BSM) – motor čerpadla
(*)
F94 –30 A ružová Elektrická parkovacia brzda (EPB) – vpravo
(*)
F95 10 A červená – Modul strešného okna/modul snímača dažďa (LRSM)/modul
elektrochromatického zrkadla (ECMM)/duálny port USB (zadný)/
osvetlenie konzoly elektrickej zásuvky/digitálna televízia
F96 10 A červená – Ovládač zadržiavacieho systému pre cestujúcich (ORC)/(airbag)
(*)
F97 10 A červená – Ovládač zadržiavacieho systému pre cestujúcich (ORC)/(airbag)
(*)
F98 25 A priehľadná – Zosilňovač zvukového systému/ANC
F99 –– Nepoužité
F100 –– Nepoužité
Otvor Nožová poistka Patrónová
poistka Opis
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 207

V PRÍPADE NÚDZE

208
* 30 A minipoistku nahrádza 25 A istič.
Poistky pre interiér
Panel vnútorných poistiek sa nachádza na ovládacom module karosérie (BCM) v priestore pre cestujúcich v ľavej časti prístrojového panela
pod prístrojovou doskou.Ističe
CB1 30 A*Elektricky ovládané sedadlo (vodič)
CB2 30 A*Elektricky ovládané sedadlo (spolujazdec)
CB3 25 AElektricky ovládané okno
Otvor Nožová poistka Patrónová
poistka Opis
Otvor
Nožová poistka Opis
F3210 A červenáOsvetlenie interiéru
F36 10 A červenáModul/siréna ochranu pred vniknutím – ak je súčasťou výbavy
F38 20 A žltáOdomknutie bezpečnostnej západky na všetkých dverách
(*)
F43 20 A žltáČerpadlo ostrekovača vpredu
F48 25 A priehľadná Zadná hmlovka vľavo/vpravo – ak je súčasťou výbavy
F49 7,5 A hnedáOpierka krížovej časti chrbta
F50 7,5 A hnedáBezdrôtová nabíjacia podložka – ak je súčasťou výbavy
F51 7,5 A hnedáSpínač okna vodiča/elektricky ovládané zrkadlá – ak sú súčasťou
výbavy
F53 7,5 A hnedáPort UCI (USB a AUX)
F89 10 A červenáZámky dverí – odomknutie zo strany vodiča
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 208

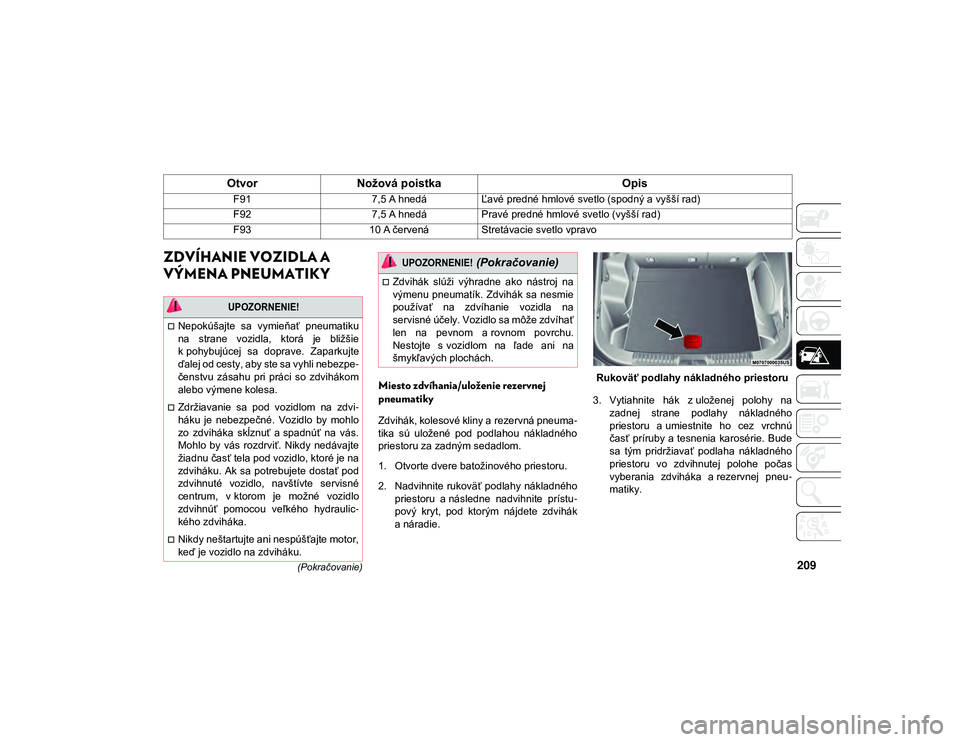

209(Pokračovanie)
ZDVÍHANIE VOZIDLA A
VÝMENA PNEUMATIKY
Miesto zdvíhania/uloženie rezervnej
pneumatiky
Zdvihák, kolesové kliny a rezervná pneuma-
tika sú uložené pod podlahou nákladného
priestoru za zadným sedadlom.
1. Otvorte dvere batožinového priestoru.
2. Nadvihnite rukoväť podlahy nákladného priestoru a následne nadvihnite prístu -
pový kryt, pod ktorým nájdete zdvihák
a náradie. Rukoväť podlahy nákladného priestoru
3. Vytiahnite hák z uloženej polohy na zadnej strane podlahy nákladného
priestoru a umiestnite ho cez vrchnú
časť príruby a tesnenia karosérie. Bude
sa tým pridržiavať podlaha nákladného
priestoru vo zdvihnutej polohe počas
vyberania zdviháka a rezervnej pneu -
matiky.
F91
7,5 A hnedáĽavé predné hmlové svetlo (spodný a vyšší rad)
F92 7,5 A hnedáPravé predné hmlové svetlo (vyšší rad)
F93 10 A červenáStretávacie svetlo vpravo
Otvor Nožová poistka Opis

UPOZORNENIE!

Nepokúšajte sa vymieňať pneumatiku
na strane vozidla, ktorá je bližšie
k pohybujúcej sa doprave. Zaparkujte
ďalej od cesty, aby ste sa vyhli nebezpe-
čenstvu zásahu pri práci so zdvihákom
alebo výmene kolesa.
Zdržiavanie sa pod vozidlom na zdvi -
háku je nebezpečné. Vozidlo by mohlo
zo zdviháka skĺznuť a spadnúť na vás.
Mohlo by vás rozdrviť. Nikdy nedávajte
žiadnu časť tela pod vozidlo, ktoré je na
zdviháku. Ak sa potrebujete dostať pod
zdvihnuté vozidlo, navštívte servisné
centrum, v ktorom je možné vozidlo
zdvihnúť pomocou veľkého hydraulic-
kého zdviháka.
Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
Zdvihák slúži výhradne ako nástroj na
výmenu pneumatík. Zdvihák sa nesmie
používať na zdvíhanie vozidla na
servisné účely. Vozidlo sa môže zdvíhať
len na pevnom a rovnom povrchu.
Nestojte s vozidlom na ľade ani na
šmykľavých plochách.

UPOZORNENIE!
(Pokračovanie)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 209

V PRÍPADE NÚDZE

210
4. Demontujte upevňovací prvok zdvihákaa rezervnej pneumatiky.
Upevňovací prvok zdviháka a rezervnej
pneumatiky
5. Vyberte kolesové kliny.
6. Vyberte súpravu nožnicového zdviháka a kľúča na kolesové skrutky
z rezervného kolesa. Ak chcete kľúč na
kolesové skrutky povoliť a oddeliť od
súpravy zdviháka, otáčajte skrutku zdvi -
háka doľava. Súprava zdviháka a nástroja
POZNÁMKA:
Rukoväť zdviháka sa pripevňuje k bočnej
strane zdviháka pomocou dvoch upevňova -
cích bodov. Keď je zdvihák čiastočne
roztiahnutý, napätie medzi dvoma upevňo -
vacími bodmi bude udržiavať rukoväť zdvi -
háka na mieste.
7. Vyberte rezervnú pneumatiku.Príprava na zdvíhanie
1. Zaparkujte vozidlo na pevnom a rovnom povrchu, pokiaľ možno čo najďalej od
okraja cesty. Nestojte s vozidlom na
ľade ani na šmykľavých plochách.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.
4. Preraďte volič prevodového stupňa do polohy PARKOVANIE (P) (automatická
prevodovka) alebo CÚVANIE (R)
(manuálna prevodovka).
5. Spínač zapaľovania otočte do polohy OFF (Vypnuté).

UPOZORNENIE!

Uvoľnená pneumatika alebo zdvihák
vymrštené pri nehode alebo prudkom
zastavení by mohli ohroziť používateľov
vozidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.

UPOZORNENIE!

Nepokúšajte sa vymieňať pneumatiku na
strane vozidla, ktorá je bližšie
k pohybujúcej sa doprave. Zaparkujte
ďalej od cesty, aby vás pri práci so
zdvihákom alebo výmene kolesa nič
nezrazilo.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 210

211
(Pokračovanie)
6. Podložte prednú a zadnú časť kolesa,ktoré sa nachádza diagonálne oproti
polohe, ktorú zdvíhate. Ak napríklad
meníte pravú prednú pneumatiku,
podložte zadné ľavé koleso.
Kliny pod kolesá
POZNÁMKA:
Počas zdvíhania alebo spúšťania sa vo
vozidle nesmú nachádzať cestujúci.Pokyny na zdvíhanie

UPOZORNENIE!

Pozorne sledujte tieto varovania na
výmenu pneumatík, pomôžete tak
predchádzať osobným poraneniam alebo
poškodeniu vozidla:
Pred zdvíhaním vozidlo vždy zaparkujte
na pevnom a rovnom povrchu, pokiaľ
možno čo najďalej od okraja cesty.
Zapnite blikajúce výstražné svetlá.
Podložte koleso diagonálne oproti zdví -
hanému kolesu.
Pevne zatiahnite ručnú brzdu
a nastavte automatickú prevodovku do
polohy PARKOVANIE, manuálnu
prevodovku do polohy CÚVANIE (R).
Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre -
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
možné vozidlo zdvihnúť pomocou
veľkého hydraulického zdviháka.
Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto
vozidla pri výmene pneumatík.
Ak pracujete na ceste alebo v jej blíz -
kosti, dávajte veľký pozor na prechá -
dzajúce motorové vozidlá.
Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte pneuma -
tiky s driekom ventilu otočeným k zemi.

UPOZORNENIE!
(Pokračovanie)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 211

V PRÍPADE NÚDZE

212
1. Vyberte rezervnú pneumatiku, zdvihák,kolesové kliny a kľúč na kolesové
skrutky.
2. Ak je vozidlo vybavené hliníkovými kole -
sami, na ktorých zakrýva kolesové
skrutky stredové veko, pred zdvíhaním
vozidla opatrne vypáčte stredové veko
pomocou kľúča na kolesové skrutky.
3. Pred zdvíhaním vozidla pomocou kľúča na kolesové skrutky uvoľnite, ale nede -
montujte, kolesové skrutky na kolese
s defektom. Otočte kolesové skrutky
proti smeru pohybu hodinových ručičiek
o jednu obrátku, pričom koleso je ešte
na zemi. 4. Položte zdvihák pod miesto zdvíhania čo
najbližšie k pneumatike s defektom.
Otočte skrutku zdviháka v smere hodi -
nových ručičiek tak, aby sedlo zdviháka
pevne dosadlo na miesto zdvíhania na
prírube karosérie, pričom sedlo zdvi -
háka vycentrujte vo výreze v prírube.
Polohy zdvíhania
Predný bod umiestnenia zdviháka Predná poloha zdvíhania
Zadný bod umiestnenia zdviháka

VAROVANIE!

Nepokúšajte sa zdvíhať vozidlo so
zdvihákom umiestneným na iných
miestach, ako sú miesta vyznačené
v pokynoch na zdvíhanie pre toto vozidlo.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 212

213
Zadná poloha zdvíhania
5. Vozidlo zdvíhajte len do výšky potrebnej na demontáž pneumatiky s defektom.
6. Demontujte kolesové skrutky a pneumatiku.
7. Demontujte vodiaci kolík zo zostavy zdviháka a naskrutkujte ho na náboj
kolesa ako pomôcku pri montáži
rezervnej pneumatiky. 8. Namontujte rezervnú pneumatiku.
Montáž rezervnej pneumatiky
POZNÁMKA:
Pri vozidlách vybavených danými prvkami
sa nepokúšajte namontovať stredové
veko ani kryt kolesa na kompaktnú
rezervu.
Ďalšie informácie o rezervnej pneuma-
tike, jej používaní a prevádzke nájdete
v odseku „Pneumatiky“ v časti „Servis a
údržba“ v používateľskej príručke. 9. Namontujte kolesové skrutky, pričom
časť kolesovej skrutky so závitom má
smerovať ku kolesu. Kolesové skrutky
zľahka dotiahnite.
10. Spúšťajte vozidlo k zemi otáčaním ruko -
väte zdviháka proti smeru pohybu hodi -
nových ručičiek.
11. Dokončite utiahnutie kolesových skru -
tiek. Počas uťahovania tlačte kľúč nadol
na konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte
v poradí podľa hviezdy, kým nebude
každá z nich utiahnutá dvakrát. Ak máte
pochybnosti o správnosti dotiahnutia,
nechajte kolesá skontrolovať
u autorizovaného predajcu alebo
v servise pomocou momentového kľúča.

UPOZORNENIE!

Pri zdvihnutí vozidla vyššie, ako je
nevyhnutné, môže byť vozidlo menej
stabilné. Mohlo by skĺznuť zo zdviháka
a zraniť osoby nablízku. Vozidlo zdvíhajte
len do výšky potrebnej na odstránenie
pneumatiky.

VAROVANIE!

Uistite sa, že rezervnú pneumatiku
montujete s driekom ventilu smerom von.
Ak sa rezervná pneumatika namontuje
nesprávne, vozidlo sa môže poškodiť.

UPOZORNENIE!

Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte zo
zdviháka. Nedodržanie tohto upozornenia
môže viesť k vážnemu zraneniu.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 213

V PRÍPADE NÚDZE

214
POZNÁMKA:

Ďalšie informácie o správnom uťahovacom
momente kolesových skrutiek nájdete
v odseku „Špecifikácie uťahovacích
momentov kolies a pneumatík“ v časti „Tech-
nické údaje“.

Zostavený zdvihák
12. Bezpečne uložte zdvihák, náradie, zais -
ťovacie kliny a pneumatiku s defektom.
Uložená pneumatika, zdvihák azaisťovací klin
Montáž cestnej pneumatiky
1. Cestnú pneumatiku namontujte na os.
2. Namontujte zvyšné kolesové skrutky,
pričom časť kolesovej skrutky so
závitom má smerovať ku kolesu. Kole -
sové skrutky zľahka dotiahnite.
3. Spúšťajte vozidlo k zemi otáčaním ruko -
väte zdviháka proti smeru pohybu hodi -
nových ručičiek. 4. Dokončite utiahnutie kolesových skru
-
tiek. Počas uťahovania tlačte kľúč nadol
na konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte
v poradí podľa hviezdy, kým nebude
každá z nich utiahnutá dvakrát. Ak máte
pochybnosti o správnosti dotiahnutia,
nechajte kolesá skontrolovať
u autorizovaného predajcu alebo
v servise pomocou momentového kľúča.
Ďalšie informácie o správnom uťahova -
com momente kolesových skrutiek náj -
dete v odseku „Špecifikácie
uťahovacích momentov kolies
a pneumatík“ v časti „Technické údaje“.
5. Spustite zdvihák, až kým sa nebude dať uvoľniť. Odstráňte kolesové kliny. Znova
pripojte kľúč na kolesá k zostave zdvi -
háka a uložte ju do priestoru rezervnej
pneumatiky. Zaistite zostavu pomocou
prostriedkov, ktoré sú k dispozícii. Pred
jazdou s vozidlom uvoľnite parkovacou
brzdu.
6. Po absolvovaní 40 km (25 míľ) skontro -
lujte doťahovací moment kolesových
skrutiek pomocou momentového kľúča,
aby ste sa uistili, že všetky kolesové
skrutky správne sedia na kolese.

UPOZORNENIE!

Uvoľnená pneumatika alebo zdvihák
vymrštené pri nehode alebo prudkom
zastavení by mohli ohroziť používateľov
vozidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.

UPOZORNENIE!

Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte zo
zdviháka. Nedodržanie tohto upozornenia
môže viesť k vážnemu zraneniu.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 214
