2020 FIAT 500 Manual de Uso e Manutenção (in Portuguese)

CONHECIMENTO DO VEÍCULO
Começa aqui o conhecimento
aproximado do seu novo automobile.
O manual que está a ler explica de
forma simples e directa como é feito e
como funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a
bordo, de modo a permitir verificar
imediatamente o que está ilustrado.PAINEL DE INSTRUMENTOS .......... 8
CHAVES ......................................... 10
DISPOSITIVO DE ARRANQUE ........ 11
O SISTEMA FIAT CODE .................. 12
PORTAS.......................................... 13
BANCOS......................................... 14
APOIOS DE CABEÇA...................... 16
VOLANTE........................................ 17
ESPELHOS RETROVISORES .......... 18
LUZES EXTERNAS.......................... 19
LUZES INTERNAS .......................... 21
LIMPEZA DOS VIDROS................... 22
CLIMATIZAÇÃO .............................. 25
ELEVADORES DE VIDROS.............. 29
TEJADILHO..................................... 30
CAPOTA ......................................... 31
BAGAGEIRA ................................... 36
CAPÔ ............................................. 37
EQUIPAMENTO COM SISTEMA
LPG ................................................ 38
7

PAINEL DE INSTRUMENTOS
A presença, o grafismo e a posição dos quadros, dos comandos, dos instrumentos e dos indicadores podem variar de acordo
com as versões.
A: alavanca luzes/indicadores de direção – B: comandos áudio no volante – C: quadro de instrumentos – D: regulador da
focagem dos faróis – E: comandos áudio no volante – F: alavanca limpa para-brisas/lava vidros/limpa para-brisas traseiro – G:
direção assistida elétrica Dualdrive (função CITY)/Função ECO – H:Uconnect™– I: difusores de ar centrais – L: luzes de
nevoeiro dianteiras/luzes de nevoeiro traseiras – M: air-bag passageiro – N: difusores de ar laterais – O: porta-luvas – P:
interruptores luzes de emergência – Q: comandos de climatização – R: elevador do vidro direito – S: alavanca da caixa de
velocidades – T: elevador do vidro esquerdo U: Botão ASR-OFF – V: dispositivo de arranque – W: alavanca do Cruise
Control/Speed Limiter – X: alavanca de regulação do volante – Z: air-bag condutor
1F0S0641
8
CONHECIMENTO DO VEÍCULO

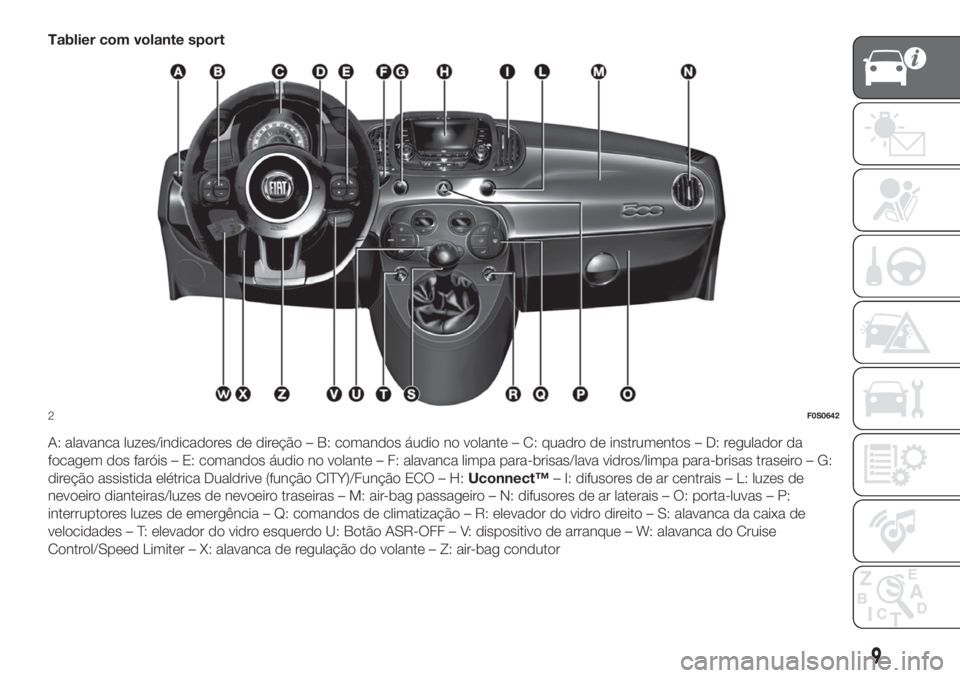

Tablier com volante sport
A: alavanca luzes/indicadores de direção – B: comandos áudio no volante – C: quadro de instrumentos – D: regulador da
focagem dos faróis – E: comandos áudio no volante – F: alavanca limpa para-brisas/lava vidros/limpa para-brisas traseiro – G:
direção assistida elétrica Dualdrive (função CITY)/Função ECO – H:Uconnect™– I: difusores de ar centrais – L: luzes de
nevoeiro dianteiras/luzes de nevoeiro traseiras – M: air-bag passageiro – N: difusores de ar laterais – O: porta-luvas – P:
interruptores luzes de emergência – Q: comandos de climatização – R: elevador do vidro direito – S: alavanca da caixa de
velocidades – T: elevador do vidro esquerdo U: Botão ASR-OFF – V: dispositivo de arranque – W: alavanca do Cruise
Control/Speed Limiter – X: alavanca de regulação do volante – Z: air-bag condutor
2F0S0642
9

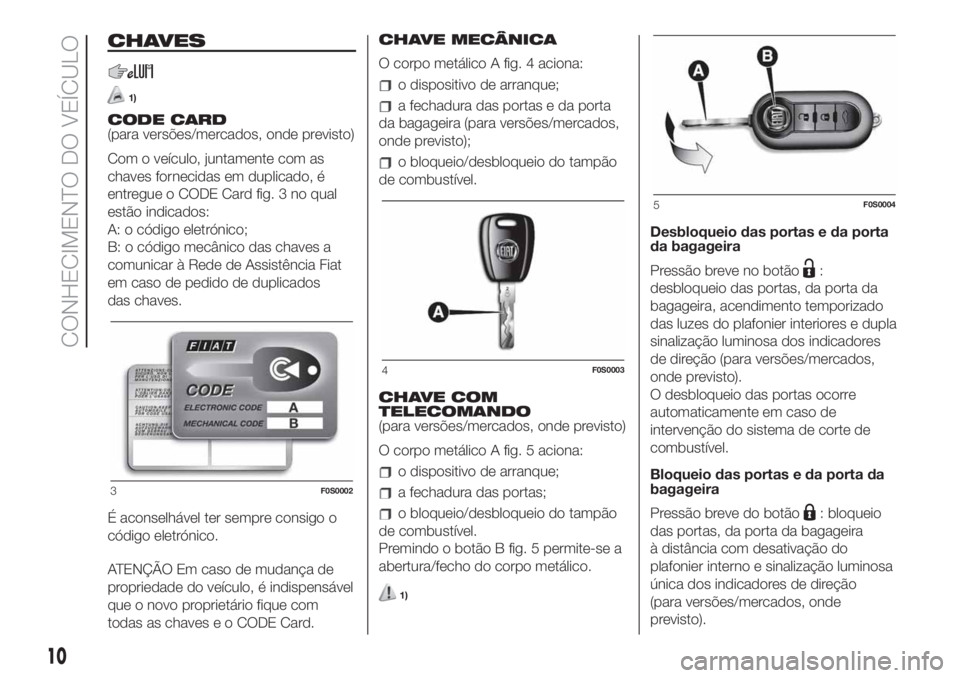

CHAVES
1)
CODE CARD
(para versões/mercados, onde previsto)
Com o veículo, juntamente com as
chaves fornecidas em duplicado, é
entregue o CODE Card fig. 3 no qual
estão indicados:
A: o código eletrónico;
B: o código mecânico das chaves a
comunicar à Rede de Assistência Fiat
em caso de pedido de duplicados
das chaves.
É aconselhável ter sempre consigo o
código eletrónico.
ATENÇÃO Em caso de mudança de
propriedade do veículo, é indispensável
que o novo proprietário fique com
todas as chaves e o CODE Card.CHAVE MECÂNICA
O corpo metálico A fig. 4 aciona:
o dispositivo de arranque;
a fechadura das portas e da porta
da bagageira (para versões/mercados,
onde previsto);
o bloqueio/desbloqueio do tampão
de combustível.
CHAVE COM
TELECOMANDO
(para versões/mercados, onde previsto)
O corpo metálico A fig. 5 aciona:
o dispositivo de arranque;
a fechadura das portas;
o bloqueio/desbloqueio do tampão
de combustível.
Premindo o botão B fig. 5 permite-se a
abertura/fecho do corpo metálico.
1)
Desbloqueio das portas e da porta
da bagageira
Pressão breve no botão
:
desbloqueio das portas, da porta da
bagageira, acendimento temporizado
das luzes do plafonier interiores e dupla
sinalização luminosa dos indicadores
de direção (para versões/mercados,
onde previsto).
O desbloqueio das portas ocorre
automaticamente em caso de
intervenção do sistema de corte de
combustível.
Bloqueio das portas e da porta da
bagageira
Pressão breve do botão
: bloqueio
das portas, da porta da bagageira
à distância com desativação do
plafonier interno e sinalização luminosa
única dos indicadores de direção
(para versões/mercados, onde
previsto).
3F0S0002
4F0S0003
5F0S0004
10
CONHECIMENTO DO VEÍCULO

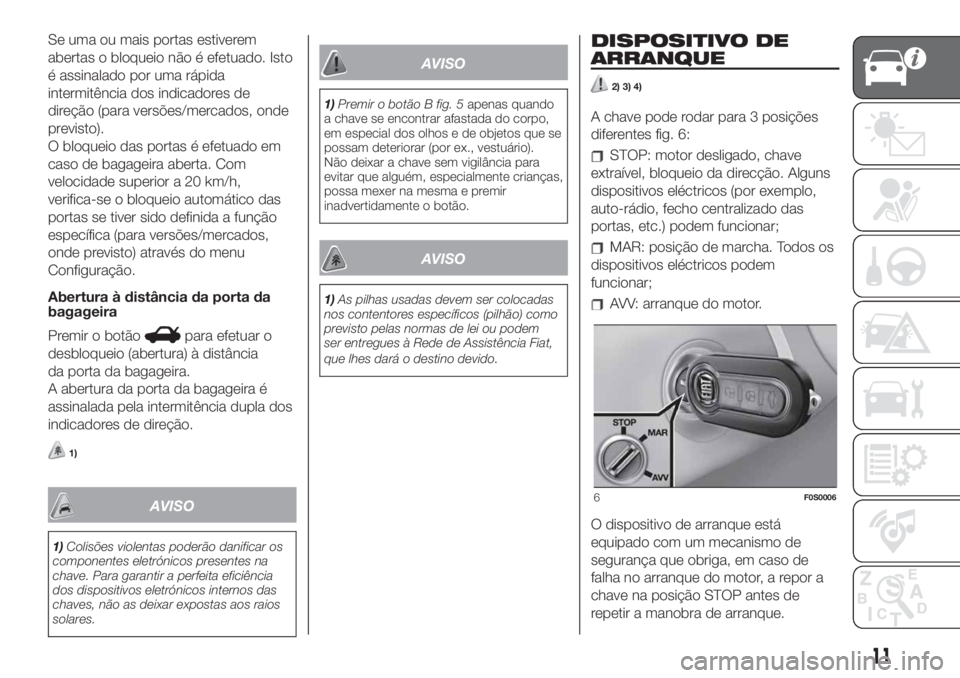

Se uma ou mais portas estiverem
abertas o bloqueio não é efetuado. Isto
é assinalado por uma rápida
intermitência dos indicadores de
direção (para versões/mercados, onde
previsto).
O bloqueio das portas é efetuado em
caso de bagageira aberta. Com
velocidade superior a 20 km/h,
verifica-se o bloqueio automático das
portas se tiver sido definida a função
específica (para versões/mercados,
onde previsto) através do menu
Configuração.
Abertura à distância da porta da
bagageira
Premir o botão
para efetuar o
desbloqueio (abertura) à distância
da porta da bagageira.
A abertura da porta da bagageira é
assinalada pela intermitência dupla dos
indicadores de direção.
1)
AVISO
1)Colisões violentas poderão danificar os
componentes eletrónicos presentes na
chave. Para garantir a perfeita eficiência
dos dispositivos eletrónicos internos das
chaves, não as deixar expostas aos raios
solares.
AVISO
1)Premir o botão B fig. 5apenas quando
a chave se encontrar afastada do corpo,
em especial dos olhos e de objetos que se
possam deteriorar (por ex., vestuário).
Não deixar a chave sem vigilância para
evitar que alguém, especialmente crianças,
possa mexer na mesma e premir
inadvertidamente o botão.
AVISO
1)As pilhas usadas devem ser colocadas
nos contentores específicos (pilhão) como
previsto pelas normas de lei ou podem
ser entregues à Rede de Assistência Fiat,
que lhes dará o destino devido.
DISPOSITIVO DE
ARRANQUE
2) 3) 4)
A chave pode rodar para 3 posições
diferentes fig. 6:
STOP: motor desligado, chave
extraível, bloqueio da direcção. Alguns
dispositivos eléctricos (por exemplo,
auto-rádio, fecho centralizado das
portas, etc.) podem funcionar;
MAR: posição de marcha. Todos os
dispositivos eléctricos podem
funcionar;
AVV: arranque do motor.
O dispositivo de arranque está
equipado com um mecanismo de
segurança que obriga, em caso de
falha no arranque do motor, a repor a
chave na posição STOP antes de
repetir a manobra de arranque.
6F0S0006
11

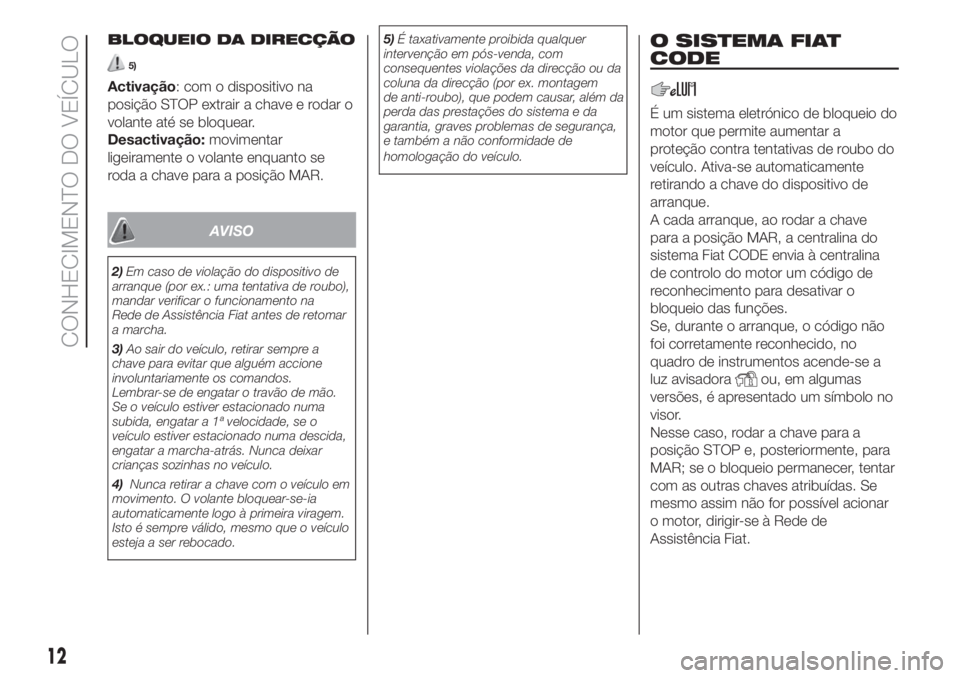

BLOQUEIO DA DIRECÇÃO
5)
Activação: com o dispositivo na
posição STOP extrair a chave e rodar o
volante até se bloquear.
Desactivação:movimentar
ligeiramente o volante enquanto se
roda a chave para a posição MAR.
AVISO
2)Em caso de violação do dispositivo de
arranque (por ex.: uma tentativa de roubo),
mandar verificar o funcionamento na
Rede de Assistência Fiat antes de retomar
a marcha.
3)Ao sair do veículo, retirar sempre a
chave para evitar que alguém accione
involuntariamente os comandos.
Lembrar-se de engatar o travão de mão.
Se o veículo estiver estacionado numa
subida, engatar a 1ª velocidade, se o
veículo estiver estacionado numa descida,
engatar a marcha-atrás. Nunca deixar
crianças sozinhas no veículo.
4)Nunca retirar a chave com o veículo em
movimento. O volante bloquear-se-ia
automaticamente logo à primeira viragem.
Isto é sempre válido, mesmo que o veículo
esteja a ser rebocado.5)É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direcção ou da
coluna da direcção (por ex. montagem
de anti-roubo), que podem causar, além da
perda das prestações do sistema e da
garantia, graves problemas de segurança,
e também a não conformidade de
homologação do veículo.
O SISTEMA FIAT
CODE
É um sistema eletrónico de bloqueio do
motor que permite aumentar a
proteção contra tentativas de roubo do
veículo. Ativa-se automaticamente
retirando a chave do dispositivo de
arranque.
A cada arranque, ao rodar a chave
para a posição MAR, a centralina do
sistema Fiat CODE envia à centralina
de controlo do motor um código de
reconhecimento para desativar o
bloqueio das funções.
Se, durante o arranque, o código não
foi corretamente reconhecido, no
quadro de instrumentos acende-se a
luz avisadora
ou, em algumas
versões, é apresentado um símbolo no
visor.
Nesse caso, rodar a chave para a
posição STOP e, posteriormente, para
MAR; se o bloqueio permanecer, tentar
com as outras chaves atribuídas. Se
mesmo assim não for possível acionar
o motor, dirigir-se à Rede de
Assistência Fiat.
12
CONHECIMENTO DO VEÍCULO

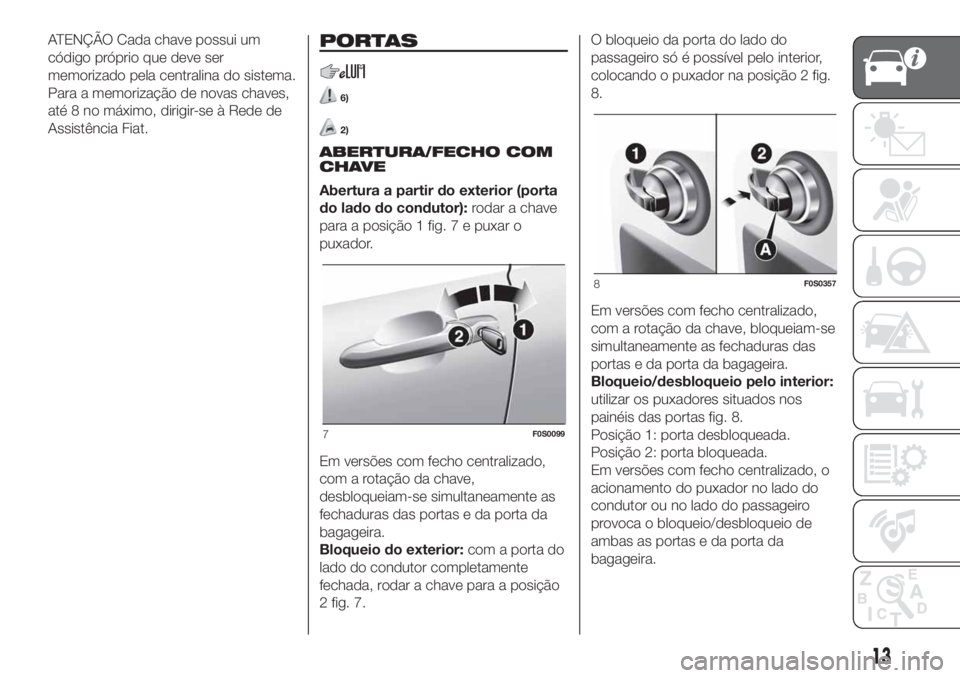

ATENÇÃO Cada chave possui um
código próprio que deve ser
memorizado pela centralina do sistema.
Para a memorização de novas chaves,
até 8 no máximo, dirigir-se à Rede de
Assistência Fiat.PORTAS
6)
2)
ABERTURA/FECHO COM
CHAVE
Abertura a partir do exterior (porta
do lado do condutor):rodar a chave
para a posição 1 fig. 7 e puxar o
puxador.
Em versões com fecho centralizado,
com a rotação da chave,
desbloqueiam-se simultaneamente as
fechaduras das portas e da porta da
bagageira.
Bloqueio do exterior:com a porta do
lado do condutor completamente
fechada, rodar a chave para a posição
2 fig. 7.O bloqueio da porta do lado do
passageiro só é possível pelo interior,
colocando o puxador na posição 2 fig.
8.
Em versões com fecho centralizado,
com a rotação da chave, bloqueiam-se
simultaneamente as fechaduras das
portas e da porta da bagageira.
Bloqueio/desbloqueio pelo interior:
utilizar os puxadores situados nos
painéis das portas fig. 8.
Posição 1: porta desbloqueada.
Posição 2: porta bloqueada.
Em versões com fecho centralizado, o
acionamento do puxador no lado do
condutor ou no lado do passageiro
provoca o bloqueio/desbloqueio de
ambas as portas e da porta da
bagageira.
7F0S0099
8F0S0357
13

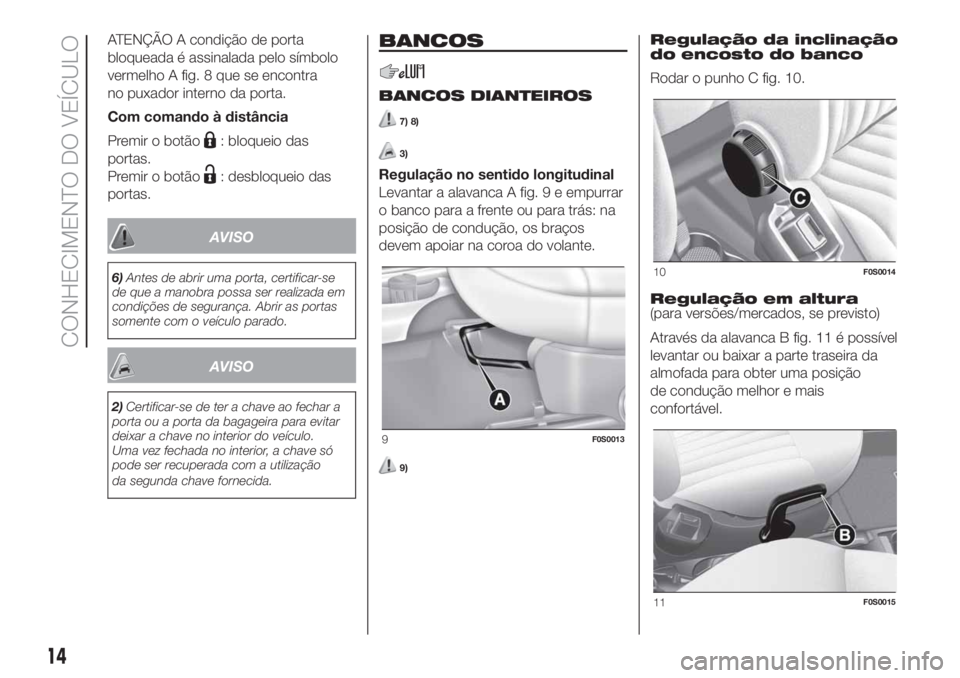

ATENÇÃO A condição de porta
bloqueada é assinalada pelo símbolo
vermelho A fig. 8 que se encontra
no puxador interno da porta.
Com comando à distância
Premir o botão
: bloqueio das
portas.
Premir o botão
: desbloqueio das
portas.
AVISO
6)Antes de abrir uma porta, certificar-se
de que a manobra possa ser realizada em
condições de segurança. Abrir as portas
somente com o veículo parado.
AVISO
2)Certificar-se de ter a chave ao fechar a
porta ou a porta da bagageira para evitar
deixar a chave no interior do veículo.
Uma vez fechada no interior, a chave só
pode ser recuperada com a utilização
da segunda chave fornecida.
BANCOS
BANCOS DIANTEIROS
7) 8)
3)
Regulação no sentido longitudinal
Levantar a alavanca A fig. 9 e empurrar
o banco para a frente ou para trás: na
posição de condução, os braços
devem apoiar na coroa do volante.
9)
Regulação da inclinação
do encosto do banco
Rodar o punho C fig. 10.
Regulação em altura
(para versões/mercados, se previsto)
Através da alavanca B fig. 11 é possível
levantar ou baixar a parte traseira da
almofada para obter uma posição
de condução melhor e mais
confortável.
9F0S0013
10F0S0014
11F0S0015
14
CONHECIMENTO DO VEÍCULO
