2020 CITROEN C5 AIRCROSS Priručnik (in Serbian)

207

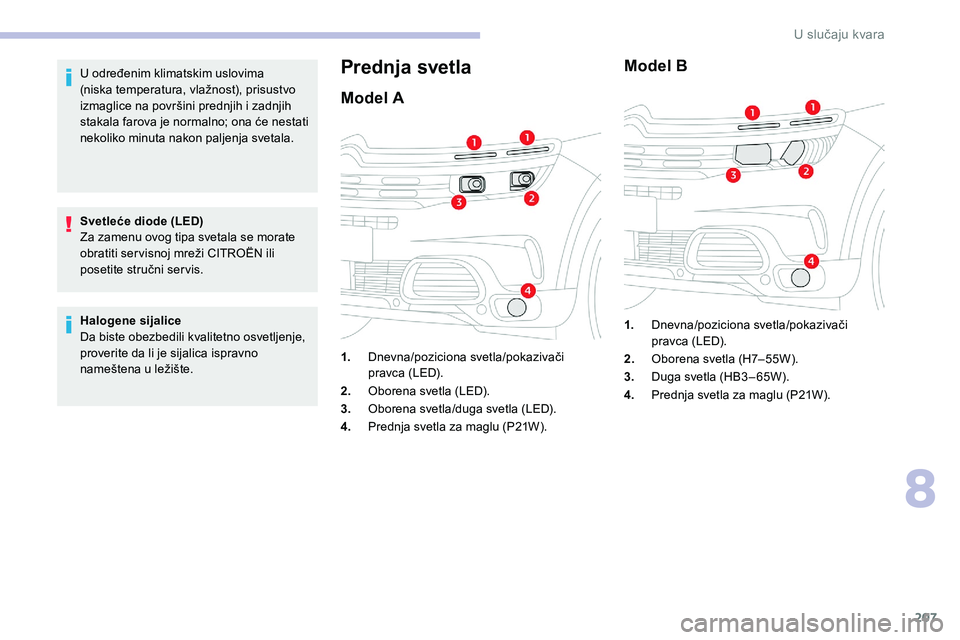

U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno; ona će nestati
nekoliko minuta nakon paljenja svetala.
Svetleće diode (LED)
Za zamenu ovog tipa svetala se morate
obratiti ser visnoj mreži CITROËN ili
posetite stručni ser vis.
Halogene sijalice
Da biste obezbedili kvalitetno osvetljenje,
proverite da li je sijalica ispravno
nameštena u
ležište.Prednja svetla
Model A
1.Dnevna/poziciona svetla/pokazivači
pravca (LED).
2. Oborena svetla (LED).
3. Oborena svetla/duga svetla (LED).
4. Prednja svetla za maglu (P21W).
Model B
1.Dnevna/poziciona svetla/pokazivači
pravca (LED).
2. Oborena svetla (H7– 55W).
3. Duga svetla (HB3 – 65W).
4. Prednja svetla za maglu (P21W).
8
U slučaju kvara

208

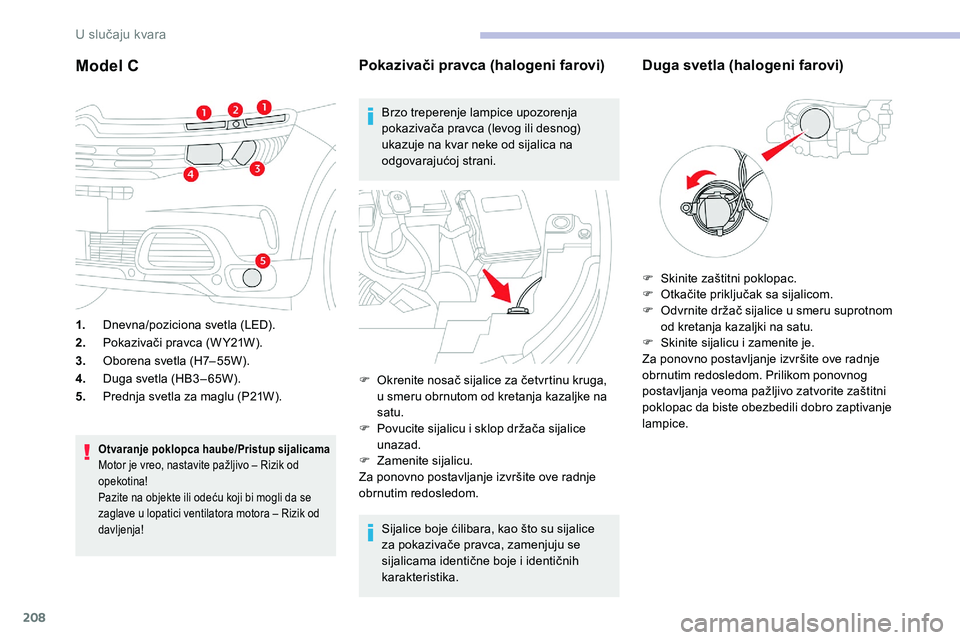

Model C
1.Dnevna/poziciona svetla (LED).
2. Pokazivači pravca (W Y21W).
3. Oborena svetla (H7– 55W).
4. Duga svetla (HB3 – 65W).
5. Prednja svetla za maglu (P21W).
Otvaranje poklopca haube/Pristup sijalicama
Motor je vreo, nastavite pažljivo – Rizik od
opekotina!
Pazite na objekte ili odeću koji bi mogli da se
zaglave u
lopatici ventilatora motora – Rizik od
davljenja!
Pokazivači pravca (halogeni farovi)
Brzo treperenje lampice upozorenja
pokazivača pravca (levog ili desnog)
ukazuje na kvar neke od sijalica na
odgovarajućoj strani.
Sijalice boje ćilibara, kao što su sijalice
za pokazivače pravca, zamenjuju se
sijalicama identične boje i
identičnih
karakteristika.
Duga svetla (halogeni farovi)
F Okrenite nosač sijalice za četvrtinu kruga, u smeru obrnutom od kretanja kazaljke na
satu.
F

P
ovucite sijalicu i sklop držača sijalice
unazad.
F

Z
amenite sijalicu.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom. F

Sk
inite zaštitni poklopac.
F
O
tkačite priključak sa sijalicom.
F
O
dvrnite držač sijalice u smeru suprotnom
od kretanja kazaljki na satu.
F
S
kinite sijalicu i zamenite je.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom. Prilikom ponovnog
postavljanja veoma pažljivo zatvorite zaštitni
poklopac da biste obezbedili dobro zaptivanje
lampice.
U slučaju kvara

209

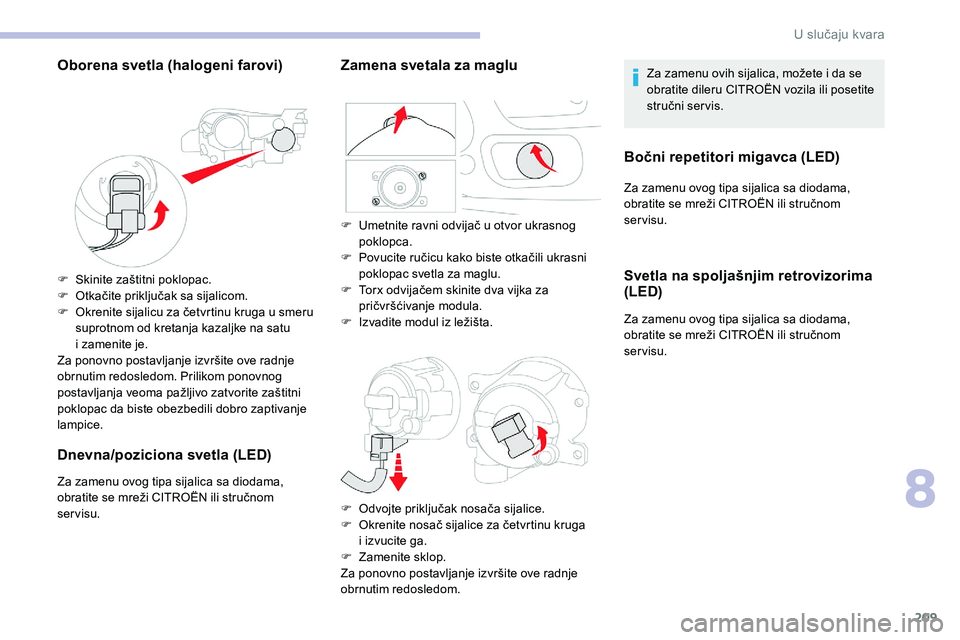

Oborena svetla (halogeni farovi)
F Skinite zaštitni poklopac.
F O tkačite priključak sa sijalicom.
F

O
krenite sijalicu za četvrtinu kruga u smeru
suprotnom od kretanja kazaljke na satu
i
zamenite je.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom. Prilikom ponovnog
postavljanja veoma pažljivo zatvorite zaštitni
poklopac da biste obezbedili dobro zaptivanje
lampice.
Dnevna/poziciona svetla (LED)
Za zamenu ovog tipa sijalica sa diodama,
obratite se mreži CITROËN ili stručnom
servisu.
Zamena svetala za magluZa zamenu ovih sijalica, možete i da se
o bratite dileru CITROËN vozila ili posetite
stručni ser vis.
Bočni repetitori migavca (LED)
Za zamenu ovog tipa sijalica sa diodama,
obratite se mreži CITROËN ili stručnom
servisu.
Svetla na spoljašnjim retrovizorima
(LED)
Za zamenu ovog tipa sijalica sa diodama,
obratite se mreži CITROËN ili stručnom
servisu.
F

U

metnite ravni odvijač u

otvor ukrasnog
poklopca.
F

P

ovucite ručicu kako biste otkačili ukrasni
poklopac svetla za maglu.
F

T

orx odvijačem skinite dva vijka za
pričvršćivanje modula.
F
I
zvadite modul iz ležišta.
F

O

dvojte priključak nosača sijalice.
F

O

krenite nosač sijalice za četvrtinu kruga
i

izvucite ga.
F

Z

amenite sklop.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom.
8
U slučaju kvara

210

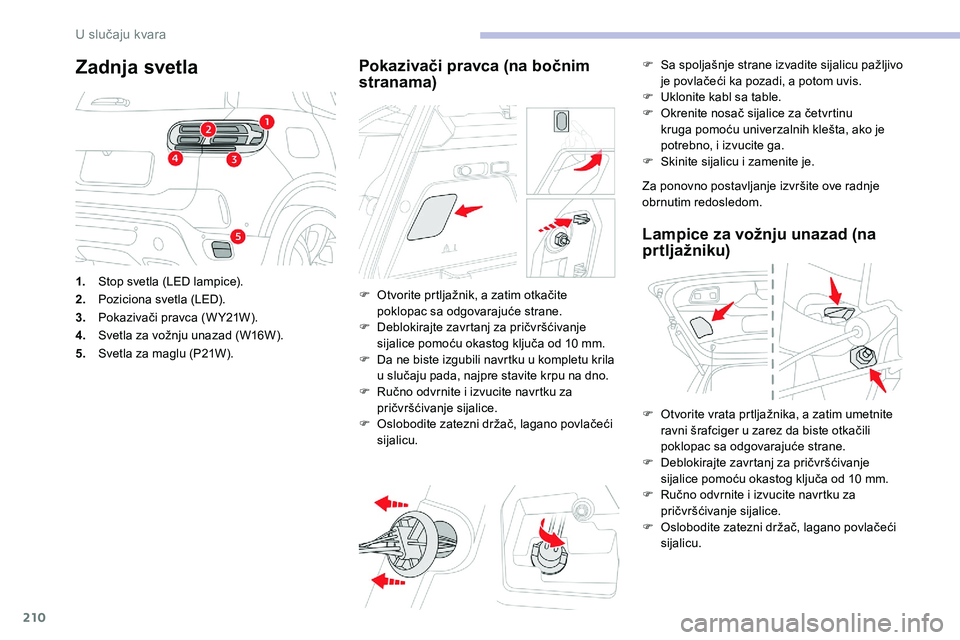

Zadnja svetla
1.Stop svetla (LED lampice).
2. Poziciona svetla (LED).
3. Pokazivači pravca (W Y21W).
4. Svetla za vožnju unazad (W16W).
5. Svetla za maglu (P21W).
Pokazivači pravca (na bočnim
stranama)
F Otvorite prtljažnik, a zatim otkačite
poklopac sa odgovarajuće strane.
F

D
eblokirajte zavrtanj za pričvršćivanje
sijalice pomoću okastog ključa od 10
mm.
F

D
a ne biste izgubili navrtku u kompletu krila
u
slučaju pada, najpre stavite krpu na dno.
F

R
učno odvrnite i izvucite navrtku za
pričvršćivanje sijalice.
F

O
slobodite zatezni držač, lagano povlačeći
sijalicu. F

S
a spoljašnje strane izvadite sijalicu pažljivo
je povlačeći ka pozadi, a potom uvis.
F
U
klonite kabl sa table.
F
O
krenite nosač sijalice za četvrtinu
kruga pomoću univerzalnih klešta, ako je
potrebno, i izvucite ga.
F
S
kinite sijalicu i zamenite je.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom.
Lampice za vožnju unazad (na
pr tljažniku)
F Otvorite vrata prtljažnika, a zatim umetnite ravni šrafciger u zarez da biste otkačili
poklopac sa odgovarajuće strane.
F

D
eblokirajte zavrtanj za pričvršćivanje
sijalice pomoću okastog ključa od 10
mm.
F

R
učno odvrnite i izvucite navrtku za
pričvršćivanje sijalice.
F

O
slobodite zatezni držač, lagano povlačeći
sijalicu.
U slučaju kvara

211
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom.
Svetla za maglu
Ako vršite zamenu sijalice u minutama
k oje slede nakon prekida kontakta, pazite
da ne dodirnete izduvnu cev – rizikujete
da se opečete!
Visoko stop svetlo (LED)
Za zamenu ovog tipa sijalica sa diodama,
obratite se mreži CITROËN ili stručnom
servisu.
Svetla registarske tablice (W5W)
Unutrašnje osvetljenje
Plafonska svetla
Prednja plafonska svetla
F Sa spoljašnje strane izvadite sijalicu pažljivo je povlačeći prema zadnjem delu.
F

O
tkačite priključak za sijalicu pritiskajući sa
obe strane.
F

O
krenite nosač sijalice za četvrtinu kruga
i
izvucite ga.
F

S
kinite sijalicu i zamenite je.
Ove sijalice se menjaju sa spoljne strane
zadnjeg branika:
F

p
odvucite ruku pod branik,
F

o
krenite nosač sijalice za jednu četvrtinu
kruga i
izvucite ga, F

o
krenite držač sijalice za četvrtinu kruga
i izvucite ga.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom.
F

U
bacite tanak odvijač u jedan od ureza
stakla.
F

P
ovucite ga ka spolja da biste ga otkačili.
F

S
kinite providni deo.
F

Z
amenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite staklo
fara tako da se fiksira na mesto.
Zadnja plafonska svetla
Za zamenu ovog tipa svetla, kontaktirajte dilera
CITROËN vozila ili stručni ser vis.
8
U slučaju kvara

212

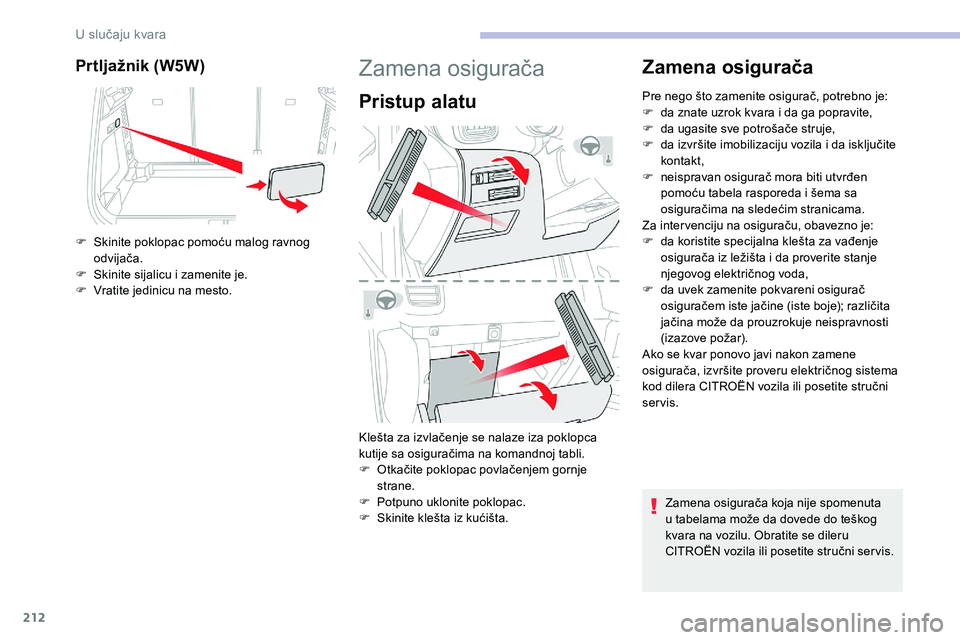

Prtljažnik (W5W)
F Skinite poklopac pomoću malog ravnog odvijača.
F

S
kinite sijalicu i zamenite je.
F

V
ratite jedinicu na mesto.
Zamena osigurača
Pristup alatu
Klešta za izvlačenje se nalaze iza poklopca
kutije sa osiguračima na komandnoj tabli.
F
O
tkačite poklopac povlačenjem gornje
strane.
F

P
otpuno uklonite poklopac.
F

S
kinite klešta iz kućišta.
Zamena osigurača
Pre nego što zamenite osigurač, potrebno je:
F d a znate uzrok kvara i da ga popravite,
F

d
a ugasite sve potrošače struje,
F

d
a izvršite imobilizaciju vozila i da isključite
kontakt,
F

n
eispravan osigurač mora biti utvrđen
pomoću tabela rasporeda i
šema sa
osiguračima na sledećim stranicama.
Za inter venciju na osiguraču, obavezno je:
F

d
a koristite specijalna klešta za vađenje
osigurača iz ležišta i
da proverite stanje
njegovog električnog voda,
F

d
a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje); različita
jačina može da prouzrokuje neispravnosti
(izazove požar).
Ako se kvar ponovo javi nakon zamene
osigurača, izvršite proveru električnog sistema
kod dilera CITROËN vozila ili posetite stručni
servis.
Zamena osigurača koja nije spomenuta
u
tabelama može da dovede do teškog
kvara na vozilu. Obratite se dileru
CITROËN vozila ili posetite stručni ser vis.
U slučaju kvara

213

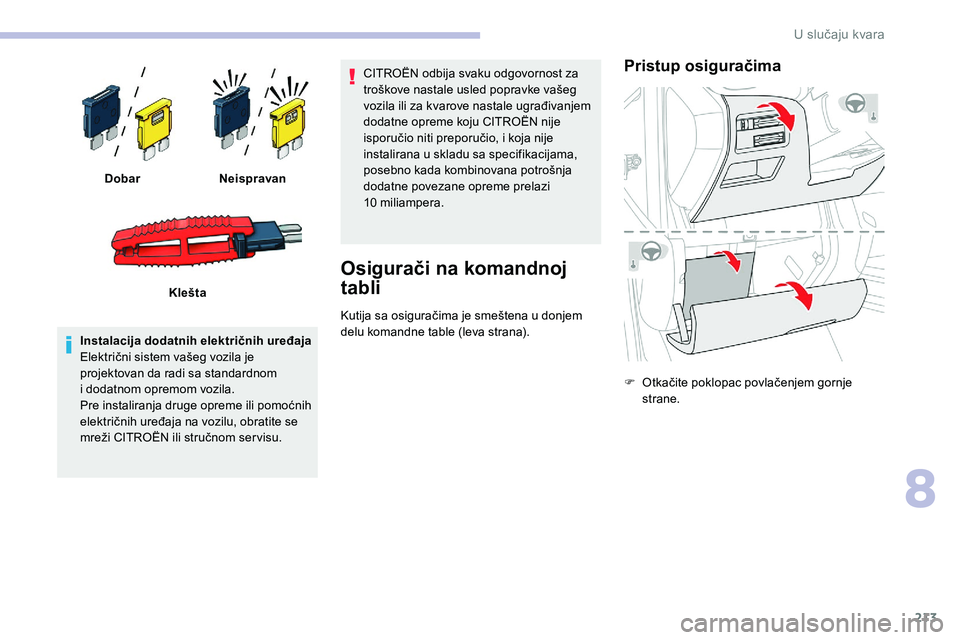

Instalacija dodatnih električnih uređaja
Električni sistem vašeg vozila je
projektovan da radi sa standardnom
i dodatnom opremom vozila.
Pre instaliranja druge opreme ili pomoćnih
električnih uređaja na vozilu, obratite se
mreži CITROËN ili stručnom ser visu. CITROËN odbija svaku odgovornost za
troškove nastale usled popravke vašeg
vozila ili za kvarove nastale ugrađivanjem
dodatne opreme koju CITROËN nije
isporučio niti preporučio, i koja nije
instalirana u
skladu sa specifikacijama,
posebno kada kombinovana potrošnja
dodatne povezane opreme prelazi
10
mil
iampera.
Osigurači na komandnoj
tabli
Kutija sa osiguračima je smeštena u donjem
d elu komandne table (leva strana).
Pristup osiguračima
F Otkačite poklopac povlačenjem gornje strane.
Dobar
Neispravan
Klešta
8
U slučaju kvara

214
Donja kutija sa osiguračimaF145Alarm (jedinica).
F18 5Napajanje za prikolicu.
F28 5Alarm (sirena),
prijemnik daljinskog
upravljanja za dodatno
grejanje/provetravanje.
F29 20
Tablet računar sa ekranom
osetljivim na dodir
(CITROËN Connect Radio
ili CITROËN Connect Nav).
F3110Upaljač za cigarete/prednja utičnica
za dodatnu opremu od 12
V.
F345Bežični punjač za
pametne telefone.
Gornja kutija sa osiguračima
Osigurač
b r. Jačina
(A) Funkcije
F2 10Retrovizori koji se
odmagljuju.
F3 40
Električni podizači zadnjih
stakala ("one-touch").
F540Električni podizači prednjih
stakala ("one-touch").
F6 15Utičnica od 12 V u pr tljažniku.
F730Grejanje prednjih
sedišta.
F10 30Panoramski pokretni
k r ov.
Osigurač
b r. Jačina
(A) Funkcije
F4 15Sirena.
F6 20Pumpa za pranje
stakala napred i

nazad.
F7 10
Zadnja USB utičnica od 12 V
F820Brisač zadnjeg stakla.
F10 30Zaključavanje/
otključavanje vrata
i
poklopca rezer voara.
U slučaju kvara
