2020 CITROEN C5 AIRCROSS Priručnik (in Serbian)

183

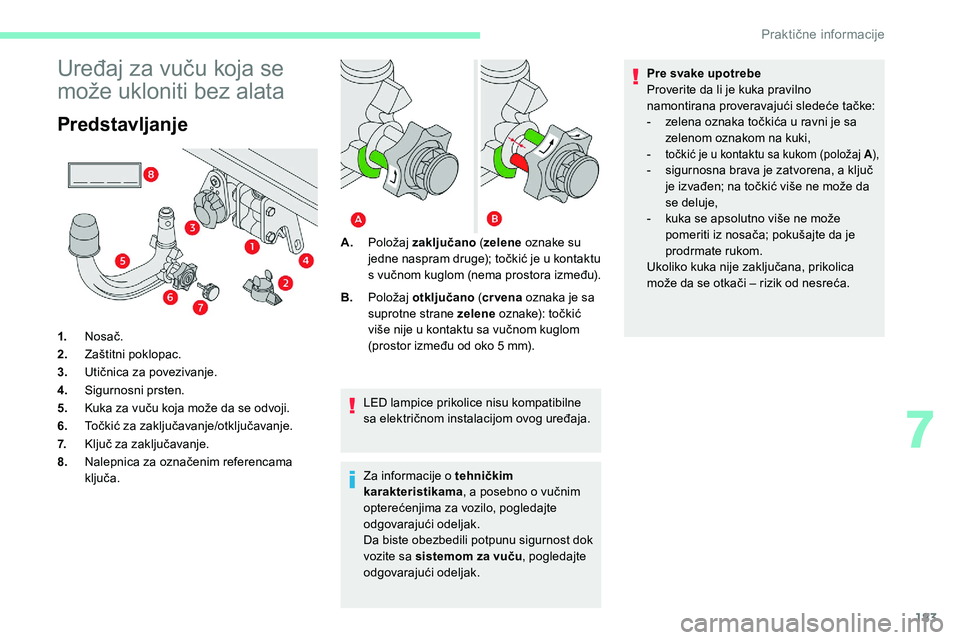

Uređaj za vuču koja se
može ukloniti bez alata
Predstavljanje
1.Nosač.
2. Zaštitni poklopac.
3. Utičnica za povezivanje.
4. Sigurnosni prsten.
5. Kuka za vuču koja može da se odvoji.
6. Točkić za zaključavanje/otključavanje.
7. Ključ za zaključavanje.
8. Nalepnica za označenim referencama
ključa. LED lampice prikolice nisu kompatibilne
sa električnom instalacijom ovog uređaja.
Za informacije o
tehničkim
karakteristikama , a posebno o
vučnim
opterećenjima za vozilo, pogledajte
odgovarajući odeljak.
Da biste obezbedili potpunu sigurnost dok
vozite sa sistemom za vuču , pogledajte
odgovarajući odeljak.
A.
Položaj zaključano (zelene oznake su
jedne naspram druge); točkić je u kontaktu
s vučnom kuglom (nema prostora između).
B. Položaj otključano (cr vena oznaka je sa
suprotne strane zelene oznake): točkić
više nije u kontaktu sa vučnom kuglom
(prostor između od oko 5 mm).Pre svake upotrebe
Proverite da li je kuka pravilno
namontirana proveravajući sledeće tačke:
-

z
elena oznaka točkića u ravni je sa
zelenom oznakom na kuki,
-
točkić je u kontaktu sa kukom (položaj A
),- sigurnosna brava je zatvorena, a ključ
je izvađen; na točkić više ne može da
se deluje,
-

k
uka se apsolutno više ne može
pomeriti iz nosača; pokušajte da je
prodrmate rukom.
Ukoliko kuka nije zaključana, prikolica
može da se otkači – rizik od nesreća.
7
Praktične informacije

184
F To č k i ć 6 izvršava četvrtinu zaokreta
u obrnutom smeru kazaljke na satu; obratite
pažnju da vam ruka ne ostane u
blizini!
F

P
roverite da li je mehanizam pravilno
zaključan (položaj A).
F

Z
atvorite bravicu 7 pomoću ključa.
F

U
vek izvucite ključ. Ključ se ne može izvući
kada je bravica otvorena.
F

F
iksirajte poklopčić na bravicu.Tokom korišćenja
Nikad ne otključavajte uređaj dok su
prikolica ili nosač tereta instalirani na kuku.
Ne prelazite nikada maksimalnu dozvoljenu
težinu vozila – Gross Train Weigh (GTW,
Ukupna težina vozila sa prikolicom).
Od suštinske važnosti je da maksimalno
dozvoljeno opterećenje bude usaglašeno
sa uređajem za vuču: ako ga ono premaši,
uređaj se može otkačiti sa vozila, što
predstavlja ozbiljan rizik od nezgode.
Proverite da li svetla prikolice ispravno
funkcionišu.
Pre nego što počnete da vozite, proverite
podešavanje visine snopa svetla.
Za više informacija o Podešavanju visine
snopa svetla pogledajte odgovarajući
odeljak.
Posle korišćenja
Prilikom putovanja bez prikolice ili nosača
tereta, kuka treba da bude odložena i
čep
ubačen u
nosač radi dobre vidljivosti
registarske tablice ili njenog svetla.

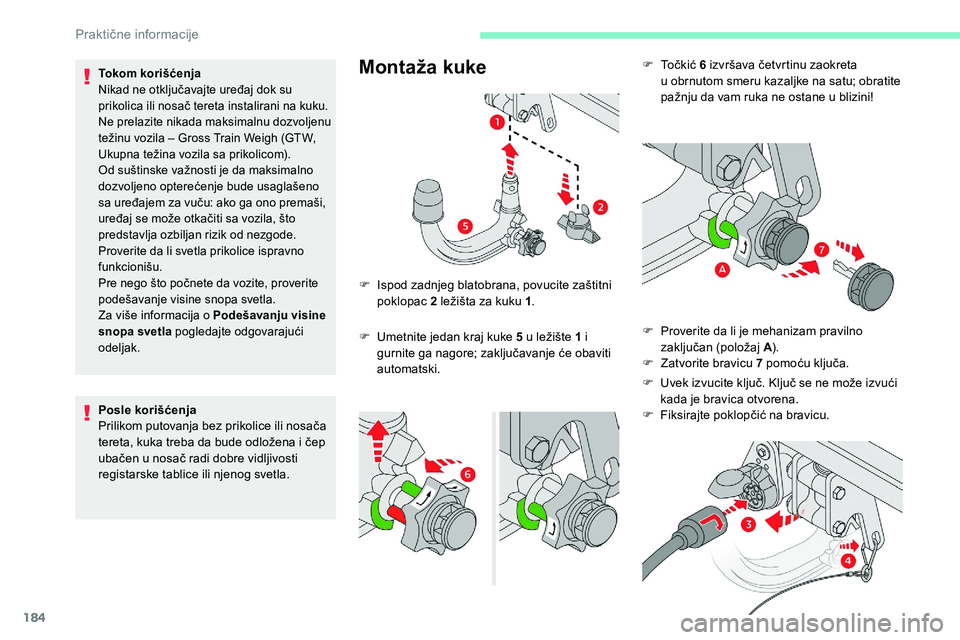

Montaža kuke
F Umetnite jedan kraj kuke 5 u ležište 1 i
gurnite ga nagore; zaključavanje će obaviti
automatski.
F

I
spod zadnjeg blatobrana, povucite zaštitni
poklopac 2 ležišta za kuku 1
.
3UDNWL

185

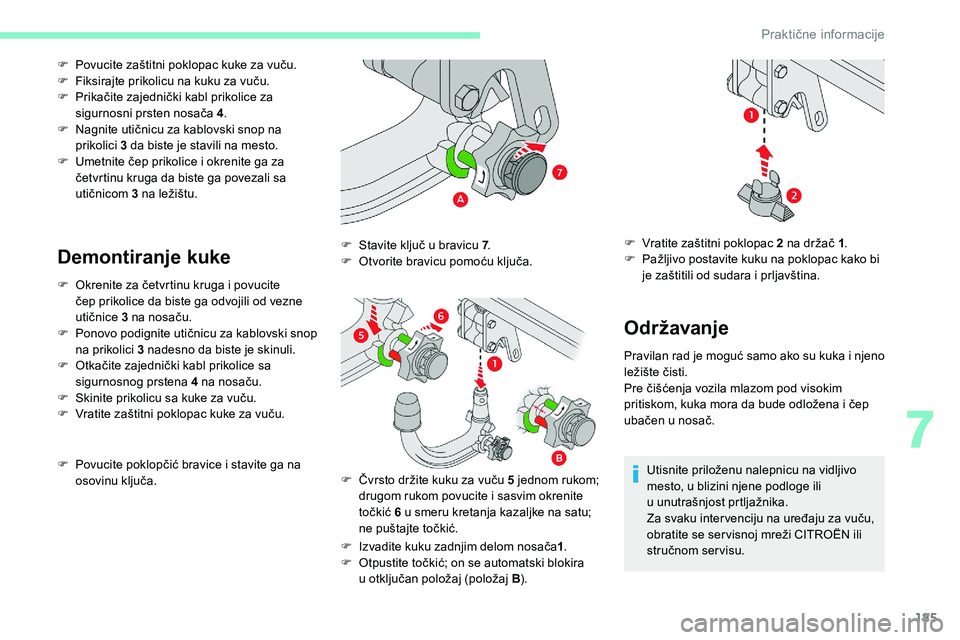

F Povucite zaštitni poklopac kuke za vuču.
F F iksirajte prikolicu na kuku za vuču.
F

P
rikačite zajednički kabl prikolice za
sigurnosni prsten nosača 4 .
F

N
agnite utičnicu za kablovski snop na
prikolici 3
da biste je stavili na mesto.
F

U
metnite čep prikolice i okrenite ga za
četvrtinu kruga da biste ga povezali sa
utičnicom 3
na ležištu.
Demontiranje kuke
F Okrenite za četvrtinu kruga i povucite
čep prikolice da biste ga odvojili od vezne
utičnice 3
na nosaču.
F

P
onovo podignite utičnicu za kablovski snop
na prikolici 3
nadesno da biste je skinuli.
F

O
tkačite zajednički kabl prikolice sa
sigurnosnog prstena 4
na nosaču.
F

S
kinite prikolicu sa kuke za vuču.
F

V
ratite zaštitni poklopac kuke za vuču.
F

P
ovucite poklopčić bravice i stavite ga na
osovinu ključa.
F

I
zvadite kuku zadnjim delom nosača1.
F

O
tpustite točkić; on se automatski blokira
u
otključan položaj (položaj B).
F

S
tavite ključ u bravicu 7
.
F
O
tvorite bravicu pomoću ključa.
F
Č
vrsto držite kuku za vuču 5 jednom rukom;
drugom rukom povucite i
sasvim okrenite
točkić 6
u smeru kretanja kazaljke na satu;
ne puštajte točkić.
Održavanje
Pravilan rad je moguć samo ako su kuka i njeno
ležište čisti.
Pre čišćenja vozila mlazom pod visokim
pritiskom, kuka mora da bude odložena i
čep
ubačen u
nosač.
Utisnite priloženu nalepnicu na vidljivo
mesto, u blizini njene podloge ili
u
unutrašnjost prtljažnika.
Za svaku inter venciju na uređaju za vuču,
obratite se ser visnoj mreži CITROËN ili
stručnom servisu.
F

V
ratite zaštitni poklopac 2 na držač 1
.
F
P
ažljivo postavite kuku na poklopac kako bi
je zaštitili od sudara i prljavština.
7
3UDNWL

186
Režim rasterećenja
u
p
otrošnji energije
Sistem koji upravlja korišćenjem određenih
funkcija u
zavisnosti od količine struje koja je
ostala u
akumulatoru.
U toku vožnje, prekid dovoda električne
energije isključuje određene funkcije, kao što
su rad klime, odmrzavanje zadnjeg stakla…
Isključene funkcije se automatski ponovo
uključuju čim uslovi to dozvole.
Lanci za sneg
U zimskim uslovima, lanci za sneg
poboljšavaju vuču, kao i ponašanje
vozila prilikom kočenja.
Lanci za sneg se postavljaju samo
na prednje točkove. Ne smeju da se
postavljaju na rezer vne točkove tipa
"galet a".
Vodite računa o
propisima koji su na
snazi u

vašoj zemlji, a koji se odnose na
upotrebu lanaca za sneg i
maksimalnu
dozvoljenu brzinu.
Saveti za postavljanje
F Ukoliko u toku putovanja treba da stavite
lance, zaustavite vozilo na ravnoj podlozi,
pored puta.
F

Z
ategnite parkirnu kočnicu i eventualno
postavite podupirače ispod točkova kako
vozilo ne bi slučajno skliznulo.
F

P
ostavite lance sledeći uputstva
proizvođača.
F

P
omerite lagano vozilo i vozite se neko
vreme na brzini manjoj od 50
km/h.
F

Z
austavite vozilo i proverite da li su lanci
dobro zategnuti.
Režim uštede energije
Sistem koji upravlja trajanjem korišćenja
određenih funkcija da bi se očuvao dovoljan
nivo napunjenosti akumulatora.
Nakon zaustavljanja motora, možete i
dalje
koristiti neke funkcije, u ukupnom maksimalnom
trajanju od 40
minuta, kao što su audio sistem
i
telematika, brisači, oborena svetla, plafonska
svetla itd.
Prebacivanje u o vaj režim
Na ekranu instrument table se pojavljuje
poruka o
prelasku na režim uštede energije
i
da su aktivne funkcije prebačene u stanje
pripravnosti.
Ako dođe do telefonskog poziva tokom
ovog vremena, on će biti održavan oko
10
minuta uz pomoć Bluetooth sistema za
slobodne ruke vašeg audio-sistema.
Napuštanje režima
Ove funkcije se automatski ponovo aktiviraju
pri narednom korišćenju vozila.
Da bi se funkcije odmah aktivirale, startujte
motor i
pustite ga da radi:
-

m
anje od 10 minuta, da biste imali na
raspolaganju ovu opremu tokom 5
minuta,
-

v
iše od 10
m
inuta, da biste mogli da koristite
opremu oko 30
minuta. Prazan akumulator onemogućava
startovanje motora.
Za više informacija o
akumulatoru od
12 V
, pogledajte odgovarajući odeljak.
Pustite da motor radi u predodređenom
trajanju da biste bili sigurni da će količina struje
u akumulatoru biti dovoljna.
Ne pokrećite motor uzastopno i neprestano
kako biste napunili akumulator.
Praktične informacije

187

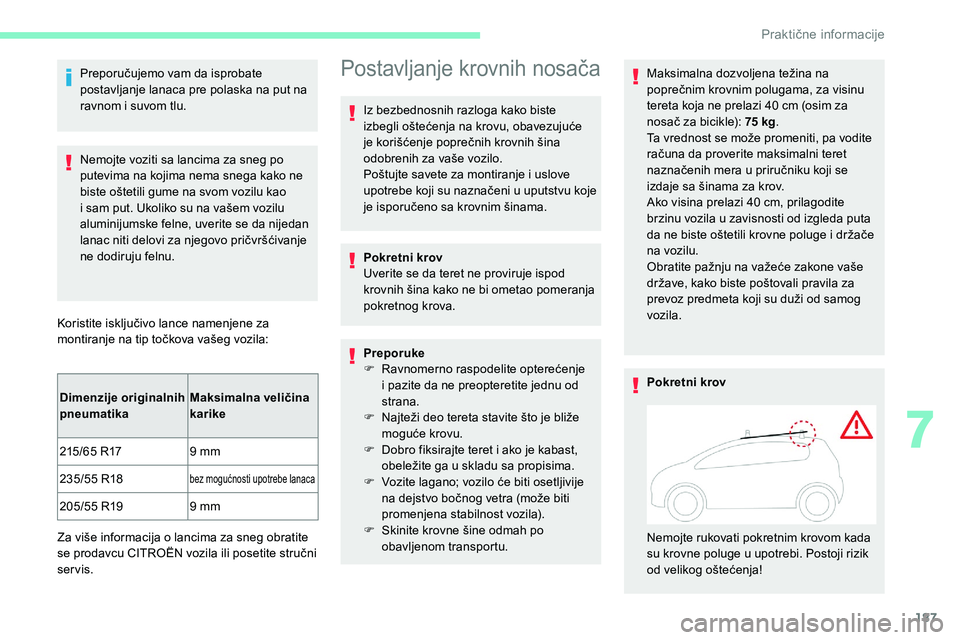

Preporučujemo vam da isprobate
postavljanje lanaca pre polaska na put na
ravnom i suvom tlu.
Nemojte voziti sa lancima za sneg po
putevima na kojima nema snega kako ne
biste oštetili gume na svom vozilu kao
i
sam put. Ukoliko su na vašem vozilu
aluminijumske felne, uverite se da nijedan
lanac niti delovi za njegovo pričvršćivanje
ne dodiruju felnu.
Koristite isključivo lance namenjene za
montiranje na tip točkova vašeg vozila: Dimenzije originalnih
pneumatika Maksimalna veličina
karike
215/65
R17 9
mm
235/55
R18
bez mogućnosti upotrebe lanaca
205/55 R19 9 mm
Za više informacija o lancima za sneg obratite
se prodavcu CITROËN vozila ili posetite stručni
servis.
Postavljanje krovnih nosača
Iz bezbednosnih razloga kako biste
izbegli oštećenja na krovu, obavezujuće
je korišćenje poprečnih krovnih šina
odobrenih za vaše vozilo.
Poštujte savete za montiranje i
uslove
upotrebe koji su naznačeni u

u
putstvu koje
je isporučeno sa krovnim šinama.
Pokretni krov
Uverite se da teret ne proviruje ispod
krovnih šina kako ne bi ometao pomeranja
pokretnog krova.
Preporuke
F

R
avnomerno raspodelite opterećenje
i
pazite da ne preopteretite jednu od
strana.
F

N
ajteži deo tereta stavite što je bliže
moguće krovu.
F

D
obro fiksirajte teret i ako je kabast,
obeležite ga u
skladu sa propisima.
F

V
ozite lagano; vozilo će biti osetljivije
na dejstvo bočnog vetra (može biti
promenjena stabilnost vozila).
F

S
kinite krovne šine odmah po
obavljenom transportu. Maksimalna dozvoljena težina na
poprečnim krovnim polugama, za visinu
tereta koja ne prelazi 40
cm (osim za
nosač za bicikle): 75 kg.
Ta vrednost se može promeniti, pa vodite
računa da proverite maksimalni teret
naznačenih mera u
priručniku koji se
izdaje sa šinama za krov.
Ako visina prelazi 40
cm, prilagodite
brzinu vozila u
zavisnosti od izgleda puta
da ne biste oštetili krovne poluge i
držače
na vozilu.
Obratite pažnju na važeće zakone vaše
države, kako biste poštovali pravila za
prevoz predmeta koji su duži od samog
vozila.
Pokretni krov
Nemojte rukovati pokretnim krovom kada
su krovne poluge u
upotrebi. Postoji rizik
od velikog oštećenja!
7
Praktične informacije

188
Hauba
Lokacija ručice za otvaranje unutrašnjeg
poklopca motora sprečava potpuno otvaranje
haube kada su leva prednja vrata zatvorena.
Kada je motor zagrejan, pažljivo rukujte
spoljašnjom sigurnosnom ručkom
i podupiračem poklopca (postoji rizik od
opekotina) tako što ćete koristiti zaštićenu
zonu.
Kada je hauba otvorena, vodite računa da
ne oštetite sigurnosnu ručku.
Ne otvarajte haubu u
slučaju jakog vetra.
Ventilator može da se uključi nakon
gašenja motora: pazite da se predmeti
ili delovi odeće ne uhvate u
elisu.
Otvaranje
F Otvorite prednja leva vrata.
Pre svake inter vencije ispod haube,
isključite Stop & Start da biste izbegli
svaki rizik od povrede koji je vezan za
automatski prelazak na režim START. F

P
ovucite ka sebi komandu, koja se nalazi
u
donjem delu rama vrata.
Verzija bez uzdužnih šipki
Pričvršćivači krovnih šina imaju ručicu koju
treba uvući u otvor svake tačke pričvršćenja.
Verzija sa uzdužnim
šipkama
Morate da pričvrstite poprečne šine na uzdužne
za pričvršćivače koji su naznačeni na uzdužnim
šinama.
Da biste postavili krovne poluge, morate ih
pričvrstiti za četiri tačke koje su smeštene
na krovnom okviru. Ove tačke su zaklonjene
vratima vozila kada su vrata zatvorena.
Praktične informacije

189

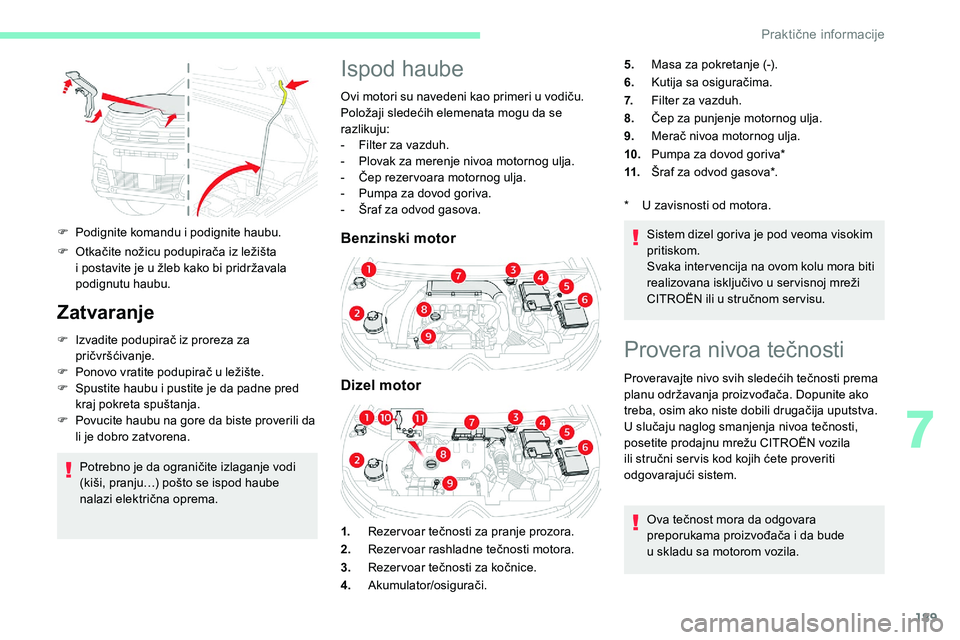

F Podignite komandu i podignite haubu.
F
O
tkačite nožicu podupirača iz ležišta
i
postavite je u žleb kako bi pridržavala
podignutu haubu.
Zatvaranje
F Izvadite podupirač iz proreza za pričvršćivanje.
F

P
onovo vratite podupirač u ležište.
F

S
pustite haubu i pustite je da padne pred
kraj pokreta spuštanja.
F

P
ovucite haubu na gore da biste proverili da
li je dobro zatvorena.
Potrebno je da ograničite izlaganje vodi
(kiši, pranju…) pošto se ispod haube
nalazi električna oprema.
Ispod haube
Ovi motori su navedeni kao primeri u vodiču.
P oložaji sledećih elemenata mogu da se
razlikuju:
-

F
ilter za vazduh.
-

P
lovak za merenje nivoa motornog ulja.
-

Č
ep rezer voara motornog ulja.
-

P
umpa za dovod goriva.
-

Š
raf za odvod gasova.
Benzinski motor
Dizel motor
1. Rezer voar tečnosti za pranje prozora.
2. Rezer voar rashladne tečnosti motora.
3. Rezer voar tečnosti za kočnice.
4. Akumulator/osigurači. Sistem dizel goriva je pod veoma visokim
pritiskom.
Svaka inter vencija na ovom kolu mora biti
realizovana isključivo u
ser visnoj mreži
CITROËN ili u stručnom ser visu.
5.
Masa za pokretanje (-).
6. Kutija sa osiguračima.
7. Filter za vazduh.
8. Čep za punjenje motornog ulja.
9. Merač nivoa motornog ulja.
10. Pumpa za dovod goriva*
11. Šraf za odvod gasova*.
*
U z
avisnosti od motora.
Provera nivoa tečnosti
Proveravajte nivo svih sledećih tečnosti prema
planu održavanja proizvođača. Dopunite ako
treba, osim ako niste dobili drugačija uputstva.
U slučaju naglog smanjenja nivoa tečnosti,
posetite prodajnu mrežu CITROËN vozila
ili stručni ser vis kod kojih ćete proveriti
odgovarajući sistem.
Ova tečnost mora da odgovara
preporukama proizvođača i
da bude
u
skladu sa motorom vozila.
7
3UDNWL

190
Provera pomoću plovka za ulje
Položaj plovka za ulje je prikazan na
odgovarajućoj slici ispod poklopca motora.
F
U
hvatite obojenu ručicu plovka za ulje
i
izvadite ga do kraja.
F

O
brišite kraj plovka za ulje čistom krpom
koja ne ostavlja dlačice.
F

V
ratite plovak na mesto i gurnite ga do
kraja, a zatim ga ponovo izvadite da biste
izvršili vizuelnu proveru: pravilan nivo mora
da se nalazi između oznaka A i
B. A = MA X
B = MIN
Karakteristike ulja
Pre nego što izvršite dosipanje ulja ili
zamenu ulja u motoru, proverite da li ulje
koje koristite odgovara vrsti motora vašeg
vozila i
da li je u skladu sa preporukama
proizvođača.
Dopuna motornog ulja
Položaj otvora za dopunu motornog ulja
prikazan je na odgovarajućoj slici ispod
poklopca motora.
F

S
ipajte ulje u malim količinama,
izbegavajući prosipanje po delovima motora
(rizik od požara).
Nemojte pokretati motor ako je nivo:
-

I
znad oznake A
, a zatim se obratite
prodajnoj mreži CITROËN vozila ili
stručnom servisu.
-
I
spod oznake B
, a zatim hitno dopunite
motorno ulje.

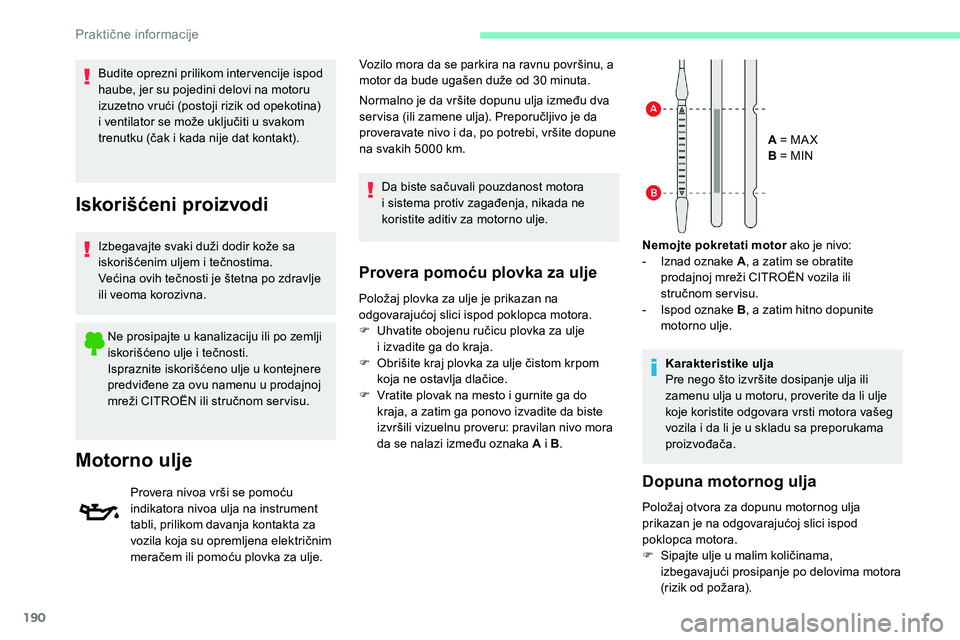

Budite oprezni prilikom inter vencije ispod
haube, jer su pojedini delovi na motoru
izuzetno vrući (postoji rizik od opekotina)
i ventilator se može uključiti u

svakom
trenutku (čak i

kada nije dat kontakt).
Iskorišćeni proizvodi
Izbegavajte svaki duži dodir kože sa
iskorišćenim uljem i
tečnostima.
Većina ovih tečnosti je štetna po zdravlje
ili veoma korozivna.
Ne prosipajte u
kanalizaciju ili po zemlji
iskorišćeno ulje i
tečnosti.
Ispraznite iskorišćeno ulje u
kontejnere
predviđene za ovu namenu u
prodajnoj
mreži CITROËN ili stručnom ser visu.
Motorno ulje
Provera nivoa vrši se pomoću
indikatora nivoa ulja na instrument
tabli, prilikom davanja kontakta za
vozila koja su opremljena električnim
meračem ili pomoću plovka za ulje. Vozilo mora da se parkira na ravnu površinu, a
motor da bude ugašen duže od 30
minuta.
Normalno je da vršite dopunu ulja između dva
ser visa (ili zamene ulja). Preporučljivo je da
proveravate nivo i da, po potrebi, vršite dopune
na svakih 5000 km.
Da biste sačuvali pouzdanost motora
i sistema protiv zagađenja, nikada ne
koristite aditiv za motorno ulje.
Praktične informacije
