Page 25 of 292
23
+
+Hill star t assist
(Pomoć pri
kretanju na
uzbrdici)
Neprekidno svetli. Sistem je u
kvaru.
Izvršite (3).
Ser vo upravljač Neprekidno svetli. Ser vo upravljač je u
kvaru.
Vozite pažljivo umerenom brzinom, a zatim izvršite (3).
Stop & Star tNeprekidno svetli,
praćeno prikazom
poruke. Sistem Stop & Start je deaktiviran.Motor se neće ugasiti pri narednom zaustavljanju
u s
aobraćaju.
Pritisnite dugme da biste opet aktivirali funkciju Stop & Start.
Lampica upozorenja/
kontrolna lampica Stanje
Uzrok Radnja/Primedbe
Zelene lampice upozorenja
Stop & Star tNeprekidno svetli.Kad se vozilo zaustavi, sistem Stop &
Start stavlja motor u
režim rada STOP.
Privremeno treperi. Režim rada STOP trenutno nije
dostupan ili se režim rada START
automatski uključuje.
(1) : Morate se zaustaviti čim bude bezbedno
da to uradite i
ugasite motor. (3)
: Posetite prodajnu mrežu CITROËN ili
stručni ser vis.
(2): Obratite se prodajnoj mreži CITROËN ili
stručnom servisu.
1
Instrument tabla
Page 26 of 292
24
Lampica upozorenja/
kontrolna lampicaStanje
Uzrok Radnja/Primedbe
Park Assist Neprekidno svetli. Funkcija je aktivna.
Pomoć za
držanje pravca
između linija Neprekidno svetli. Funkcija je aktivirana.
Svi uslovi su ispunjeni: sistem radi.
Pokazivači
pravca Pokazivači pravca sa
zvučnim signalom. Pokazivači pravca su uključeni.
Poziciona svetla Neprekidno svetli. Uključena su svetla.
Oborena svetla Neprekidno svetli. Uključena su svetla.
+
ili Automatsko
prelaženje na
duga svetla
Neprekidno svetli. Funkcija je aktivirana preko ekrana
na dodir (meni Driving/Vehicle
( Vožnja / Vozilo)).
Kontrolna ručica za svetla je
u
položaju "AUTO" (Automatski).
Instrument tabla
Page 27 of 292
25

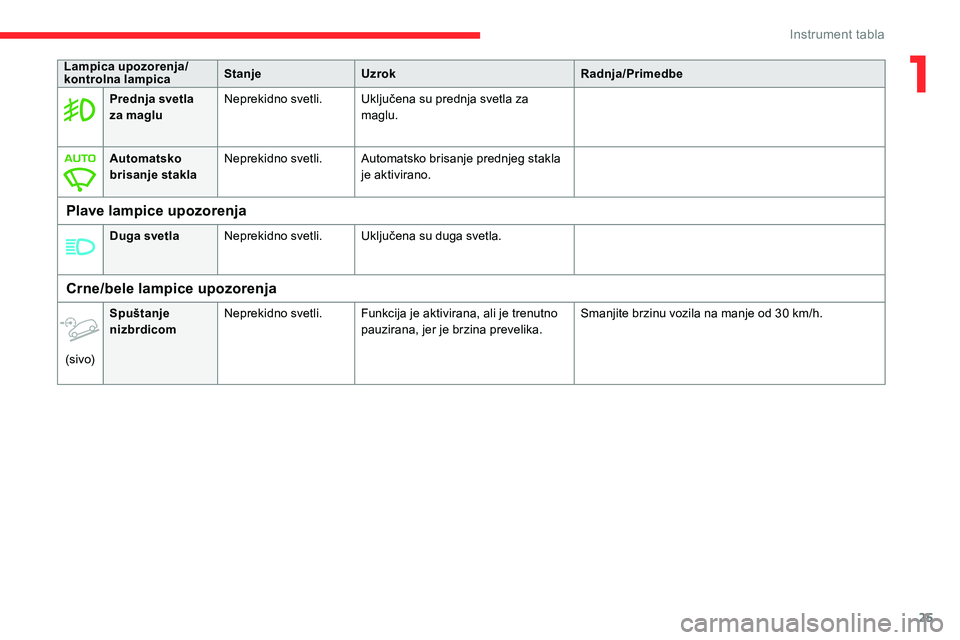

Prednja svetla
za magluNeprekidno svetli. Uključena su prednja svetla za
maglu.
Automatsko
brisanje stakla Neprekidno svetli. Automatsko brisanje prednjeg stakla
je aktivirano.
Plave lampice upozorenja
Duga svetlaNeprekidno svetli. Uključena su duga svetla.
Lampica upozorenja/
kontrolna lampica
Stanje
Uzrok Radnja/Primedbe
Crne/bele lampice upozorenja
(s i vo)Spuštanje
nizbrdicom
Neprekidno svetli. Funkcija je aktivirana, ali je trenutno
pauzirana, jer je brzina prevelika. Smanjite brzinu vozila na manje od 30 km/h.
1
I
Page 28 of 292

26

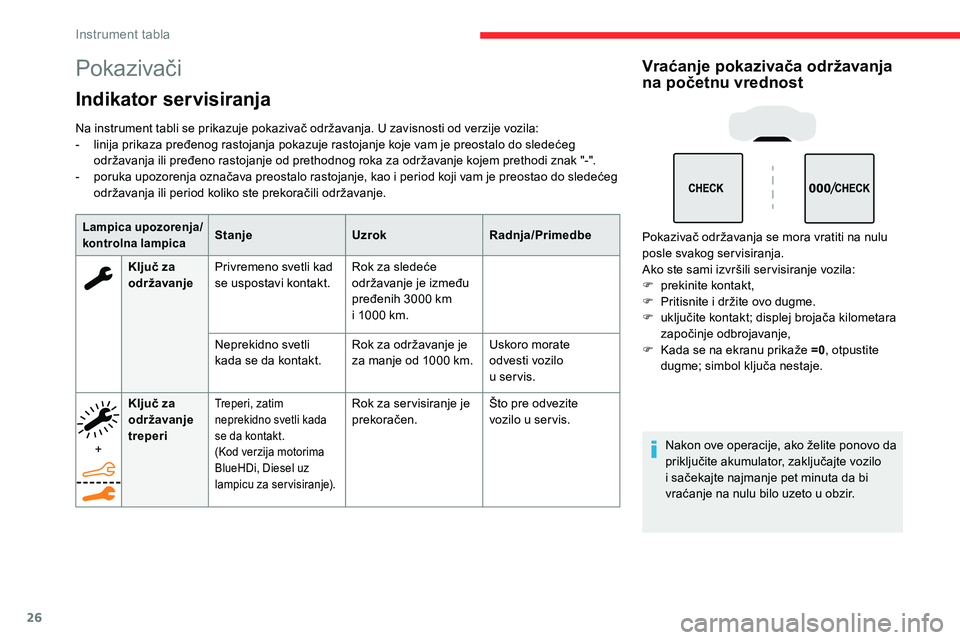

Pokazivači
Indikator servisiranja
Na instrument tabli se prikazuje pokazivač održavanja. U zavisnosti od verzije vozila:
- l inija prikaza pređenog rastojanja pokazuje rastojanje koje vam je preostalo do sledećeg
održavanja ili pređeno rastojanje od prethodnog roka za održavanje kojem prethodi znak "-".
-
p
oruka upozorenja označava preostalo rastojanje, kao i period koji vam je preostao do sledećeg
održavanja ili period koliko ste prekoračili održavanje.
Lampica upozorenja/
kontrolna lampicaStanje UzrokRadnja/Primedbe
Ključ za
održavanje Privremeno svetli kad
se uspostavi kontakt. Rok za sledeće
održavanje je između
pređenih 3000
km
i
1000 km.
Neprekidno svetli
kada se da kontakt. Rok za održavanje je
za manje od 1000
km.Uskoro morate
odvesti vozilo
u
ser vis.
+ Ključ za
održavanje
treperi
Treperi, zatim
neprekidno svetli kada
se da kontakt.
(Kod verzija motorima
BlueHDi, Diesel uz
lampicu za ser visiranje).Rok za ser visiranje je
prekoračen.
Što pre odvezite
vozilo u
ser vis.
Vraćanje pokazivača održavanja
na početnu vrednost
Pokazivač održavanja se mora vratiti na nulu
posle svakog ser visiranja.
Ako ste sami izvršili ser visiranje vozila:
F
p
rekinite kontakt,
F
P
ritisnite i držite ovo dugme.
F
u
ključite kontakt; displej brojača kilometara
započinje odbrojavanje,
F
K
ada se na ekranu prikaže =0 , otpustite
dugme; simbol ključa nestaje.
Nakon ove operacije, ako želite ponovo da
priključite akumulator, zaključajte vozilo
i
sačekajte najmanje pet minuta da bi
vraćanje na nulu bilo uzeto u
obzir.
Instrument tabla
Page 29 of 292

27
Preuzimanje informacija
o servisiranju
U svakom trenutku možete pristupiti
informacijama o
održavanju na instrument tabli.
Označeno rastojanje (u kilometrima
ili miljama) se izračunava u
skladu sa
pređenom kilometražom i
vremenom
proteklim od poslednjeg ser visa.
Upozorenje može da se aktivira
neposredno pre datuma isteka.
F
P
ritisnite ovaj taster za privremeni prikaz
informacija o
održavanju.
Indikator nivoa motornog
ulja
(U zavisnosti od verzije).Na verzijama koje su opremljene električnim
meračem nivoa ulja u
motoru, stanje nivoa ulja
u
m
otoru se prikazuje kao poruka na instrument
tabli nekoliko sekundi nakon paljenja, nakon
informacija o
održavanju. Provera nivoa je pouzdana isključivo ako
je vozilo na horizontalnom tlu, a motor
ugašen duže od 30
minuta.
Nepravilan nivo ulja
Ovo se označava prikazivanjem poruke koja
vam ukazuje na to da treba da izvršite dopunu,
što je praćeno uključivanjem ser visne lampice
upozorenja i
zvučnim signalom.
Ako se nedostatak ulja potvrdi i
proverom
pomoću plovka za ulje, obavezno dopunite nivo
ulja da biste izbegli kvar motora.
Za više informacija o
Proveravanju nivoa,
pogledajte odgovarajući odeljak.
Nepravilnost u radu merača
n ivoa ulja
Ovo se signalizira prikazom poruke " Oil level
measurement invalid " (Merenje nivoa ulja
nevažeće) na instrument tabli.
Obratite se ser visnoj mreži CITROËN ili
stručnom servisu. U slučaju kvara električnog merača, nivo
ulja u
motoru se više ne meri.
Sve dok je sistem pokvaren, morate da
kontrolišete nivo ulja u motoru pomoću
ručnog plovka za ulje koji je smešten
ispod haube.
Za više informacija o Proveravanju
nivoa , pogledajte odgovarajući odeljak.
Merač temperature
rashladne tečnosti motora
Dok motor radi:
-
u z oni A, temperatura je ispravna,
-
u z
oni B, temperatura je previsoka; pale
se odgovarajuća lampica upozorenja
i
centralna STOP lampica upozorenja
i
svetle u cr venoj boji na instrument tabli,
praćene prikazom poruke i
zvučnim
signalom.
1
Instrument tabla
Page 30 of 292

28
Morate zaustaviti vozilo čim bude bezbedno
da to uradite.
Sačekajte nekoliko minuta pre nego što ugasite
motor.Nakon što se prekinuli kontakt, pažljivo
otvorite haubu i
proverite nivo rashladne
tečnosti.
Za više informacija o
Proveravanju
nivoa , pogledajte odgovarajući odeljak.
Indikatori opsega AdBlue®
aditiva (BlueHDi)
Diesel BlueHDi motori su opremljeni funkcijom
koja povezuje sistem SCR (selektivna
katalitička redukcija) i filter za čestice dizela
(DPF) za obradu izduvnih gasova. Ovi motori
ne mogu da funkcionišu bez tečnosti AdBlue
®.
Sistem sprečavanja startovanja motora
propisan zakonom će se automatski
aktivirati čim se rezer voar aditiva AdBlue
®
isprazni. Posle toga nije više moguće
startovati motor sve dok se ne dopuni
aditiv AdBlue
® do najmanjeg nivoa.
Ručni prikaz autonomije
Sve dok je autonomija veća od 2400 km, ne
p rikazuje se automatski.
F
P
ritisnite ovo dugme za privremeni prikaz
autonomije vožnje.
Neophodne radnje u vezi sa
n edostatkom aditiva AdBlue®
Navedene lampice upozorenja počinju da
svetle kada količina aditiva AdBlue® spadne
ispod nivoa rezer ve prema opsegu od 2400 km.
Osim lampica upozorenja, tu su i
poruke koje
vas redovno podsećaju na to da je potrebno
dopuniti aditiv da ne biste došli u
situaciju kada
je onemogućeno startovanje motora. Više
informacija o
prikazanim porukama potražite
u
odeljku Lampice upozorenja .
Za više informacija o
aditivu AdBlue
®
(BlueHDi motori) i posebno o
dolivanju,
pogledajte odgovarajući odeljak.
Lampice
upozorenja
svetlePotrebna mera Preostala
autonomija
Dopunite. Između
2400
km
i
800 km
Što pre dopunite. Između
800
km
i
100 km
Neophodno je
dopuniti aditiv ,
zbog rizika od
sprečavanja
startovanja
motora. Između
100
km i 0 km
Da biste mogli
da ponovo
pokrenete motor,
obavezno sipajte
minimalnu
količinu od
5
litara aditiva
AdBlue
® u
rezervoar. 0
km
Instrument tabla
Page 31 of 292

29
Neispravnost sistema protiv
zagađenja SCR
Otkrivena neispravnost
Kada se otkrije neispravnost,
uključuju se ove lampice
upozorenja, praćene zvučnim
signalom i prikazom poruke
"Emissions fault".
Upozorenje se aktivira u
toku vožnje kada
se nepravilnost u
radu detektuje pr vi put, a
zatim prilikom davanja kontakta pri sledećim
vožnjama, sve dok postoji nepravilnost u
radu.
Ako se radi o
privremenoj neispravnosti,
upozorenje nestaje tokom naredne vožnje,
nakon provere autodijagnostike SCR
sistema za kontrolu izduvnih gasova.
Nepravilnost u radu je potvrđena
t okom trajanja faze dozvoljene
vožnje (između 1100
km i 0 km)
Ako lampica upozorenja svetli i nakon 50 km
v ožnje, potvrđena je nepravilnost u radu
sistema SCR. Što pre posetite dilera CITROËN vozila ili
stručni ser vis radi provere sistema.
Sprečeno startovanje
Pri svakom davanju kontakta prikazuje se
poruka "Emissions fault: Sprečeno startovanje".
Da biste mogli da ponovo pokrenete
motor, obratite se dileru CITROËN vozila
ili stručnom ser visu.
Lampica upozorenja za AdBlue se pali,
praćena prikazom poruke ("Emissions fault:
Startovanje motora zabranjeno za x km"), što
označava preostalu mogućnost vožnje izraženu
u
kilometrima.
U toku vožnje, poruka se javlja na svakih
30 sekundi. Upozorenje se ponavlja čim se
uključi kontakt.
Možete da pređete još 1100 km pre nego što
se pokrene sistem sprečavanja startovanja
motora .
Ručni test na kontrolnoj
tabli
Ova funkcija omogućava da u svakom trenutku
i zvršite proveru nekih indikatora stanja vozila
kao i
da prikažete dnevnik upozorenja.
F
Z
a vreme rada motora, kratko pritisnite ovaj
t a s t e r.
Sledeće informacije pojavljuju se na kontrolnoj
tabli:
-
n
ivo ulja u motoru,
-
r
ok za održavanje sledećeg ser visa,
-
a
utonomija vožnje za AdBlue i SCR sistem
kod BlueHDi Diesel verzija,
-
p
rikaz stanja pritiska u pneumaticima,
-
t
ekuća upozorenja.Ove informacije se takođe automatski
prikazuju pri svakom davanju kontakta.
1
I
Page 32 of 292

30

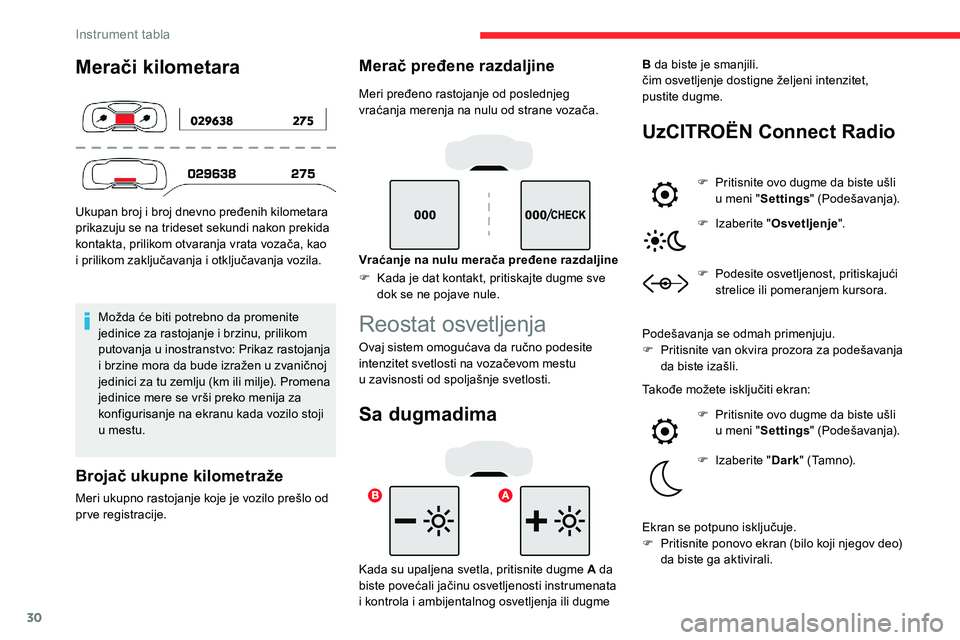

Merači kilometara
Ukupan broj i broj dnevno pređenih kilometara
p rikazuju se na trideset sekundi nakon prekida
kontakta, prilikom otvaranja vrata vozača, kao
i
prilikom zaključavanja i otključavanja vozila.
Možda će biti potrebno da promenite
jedinice za rastojanje i
brzinu, prilikom
putovanja u
inostranstvo: Prikaz rastojanja
i
brzine mora da bude izražen u zvaničnoj
jedinici za tu zemlju (km ili milje). Promena
jedinice mere se vrši preko menija za
konfigurisanje na ekranu kada vozilo stoji
u
mestu.
Brojač ukupne kilometraže
Meri ukupno rastojanje koje je vozilo prešlo od
prve registracije.
Merač pređene razdaljine
Meri pređeno rastojanje od poslednjeg
vraćanja merenja na nulu od strane vozača.
Vraćanje na nulu merača pređene razdaljine
F
K
ada je dat kontakt, pritiskajte dugme sve
dok se ne pojave nule.
Reostat osvetljenja
Ovaj sistem omogućava da ručno podesite
intenzitet svetlosti na vozačevom mestu
u
zavisnosti od spoljašnje svetlosti.
Sa dugmadima UzCITROËN Connect Radio
F Pritisnite ovo dugme da biste ušli
u meni " Settings " (Podešavanja).
F
I
zaberite " Osvetljenje ".
F
P
odesite osvetljenost, pritiskajući
strelice ili pomeranjem kursora.
Podešavanja se odmah primenjuju.
F
P
ritisnite van okvira prozora za podešavanja
da biste izašli.
Kada su upaljena svetla, pritisnite dugme A da
biste povećali jačinu osvetljenosti instrumenata
i
kontrola i
ambijentalnog osvetljenja ili dugme Takođe možete isključiti ekran:
F
P
ritisnite ovo dugme da biste ušli
u
meni " Settings " (Podešavanja).
F
I
zaberite " Dark" (Tamno).
Ekran se potpuno isključuje.
F
P
ritisnite ponovo ekran (bilo koji njegov deo)
da biste ga aktivirali.
B da biste je smanjili.
čim osvetljenje dostigne željeni intenzitet,
pustite dugme.
Instrument tabla
