2019 TOYOTA RAV4 Manual del propietario (in Spanish)

65
1

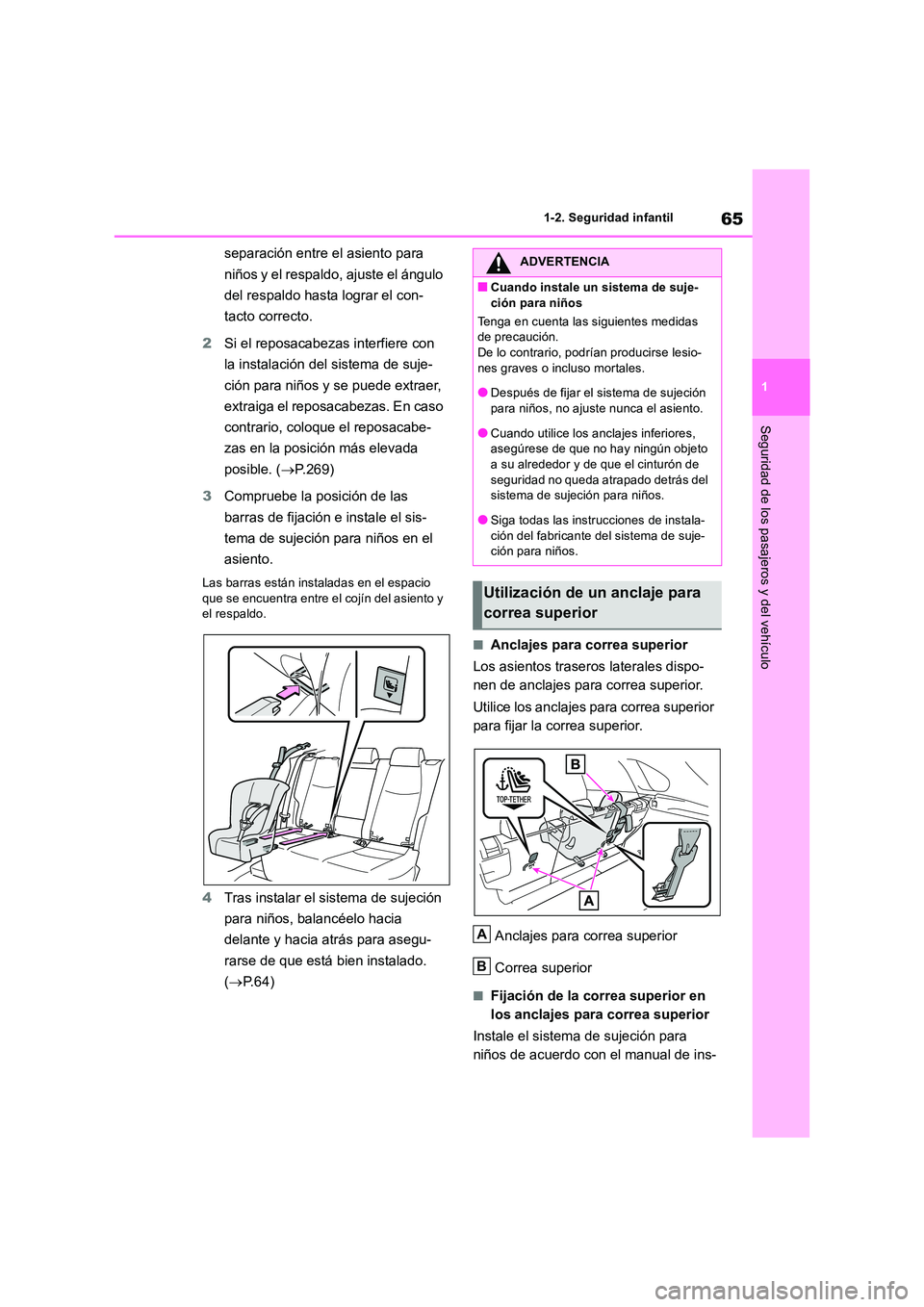

1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
separación entre el asiento para
niños y el respaldo, ajuste el ángulo
del respaldo hasta lograr el con-
tacto correcto.
2 Si el reposacabezas interfiere con
la instalación del sistema de suje-
ción para niños y se puede extraer,
extraiga el reposacabezas. En caso
contrario, coloque el reposacabe-
zas en la posición más elevada
posible. ( P.269)
3 Compruebe la posición de las
barras de fijación e instale el sis-
tema de sujeción para niños en el
asiento.
Las barras están instaladas en el espacio que se encuentra entre el cojín del asiento y el respaldo.
4 Tras instalar el sistema de sujeción
para niños, balancéelo hacia
delante y hacia atrás para asegu-
rarse de que está bien instalado.
( P.64)
■Anclajes para correa superior
Los asientos traseros laterales dispo-
nen de anclajes para correa superior.
Utilice los anclajes para correa superior
para fijar la correa superior.
Anclajes para correa superior
Correa superior
■Fijación de la correa superior en
los anclajes para correa superior
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
ADVERTENCIA
■Cuando instale un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
●Después de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
●Cuando utilice los anclajes inferiores, asegúrese de que no hay ningún objeto a su alrededor y de que el cinturón de
seguridad no queda atrapado detrás del sistema de sujeción para niños.
●Siga todas las instrucciones de instala-
ción del fabricante del sistema de suje- ción para niños.
Utilización de un anclaje para
correa superior
A
B

661-2. Seguridad infantil
trucciones incluido con el propio sis-
tema.
1 Ajuste el reposacabezas en la posi-
ción más elevada posible.
Si el reposacabezas interfiere con la instala- ción del sistema de sujeción para niños o de
la correa superior y se puede extraer, extraiga el reposacabezas. ( P.270)
2Fije el gancho en el anclaje para
correa superior y tense la correa
superior.
Asegúrese de que la correa superior está bien fijada. ( P.64)
Si instala el sistema de sujeción para niños con el reposacabezas elevado, asegúrese de que la correa superior pase por debajo
del reposacabezas.
Gancho
Correa superior
A
B
ADVERTENCIA
■Cuando instale un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
●Fije bien la correa superior y asegúrese de que el cinturón no está retorcido.
●No fije la correa superior en ningún lugar que no sean los anclajes para correa superior.
●Después de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
●Siga todas las instrucciones de instala-
ción del fabricante del sistema de suje- ción para niños.
●Si instala el sistema de sujeción para
niños con el reposacabezas elevado, no lo baje cuando ya haya fijado el anclaje para correa superior.

67
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo
1-3.Asistencia en cas os de emergencia
*1: Si el vehículo dispone de ello
*2: Funciona cuando está dentro de la zona
de cobertura de eCall. El nombre del sis-
tema varía dependiendo del país.
Tipo A
Botón “SOS”*
Indicadores luminosos
Micrófono
Altavoz
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.
Tipo B
Botón “SOS”*
Indicadores luminosos
Micrófono
Altavoz
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.

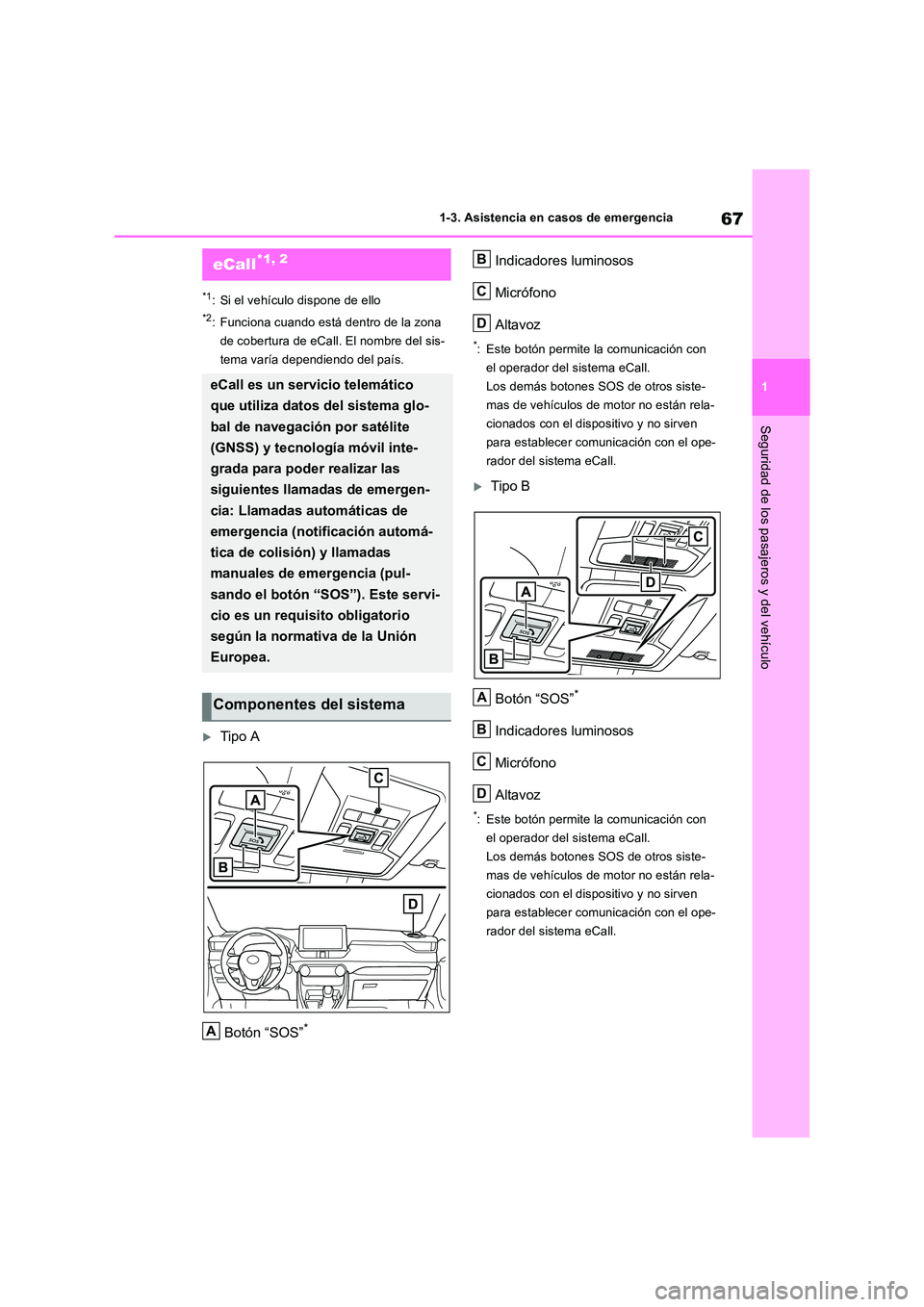

eCall*1, 2
eCall es un servicio telemático
que utiliza datos del sistema glo-
bal de navegación por satélite
(GNSS) y tecnología móvil inte-
grada para poder realizar las
siguientes llamadas de emergen-
cia: Llamadas automáticas de
emergencia (notificación automá-
tica de colisión) y llamadas
manuales de emergencia (pul-
sando el botón “SOS”). Este servi-
cio es un requisito obligatorio
según la normativa de la Unión
Europea.
Componentes del sistema
A
B
C
D
A
B
C
D

681-3. Asistencia en casos de emergencia
■Llamadas automáticas de emer-
gencia
Si se despliega algún airbag, el sistema
está diseñado para llamar automática-
mente al centro de control de eCall.* El
operador que atiende la llamada recibe
la ubicación del vehículo, la hora a la
que se produjo el incidente y el VIN del
vehículo, e intentará hablar con los
ocupantes para valorar la situación. Si
los ocupantes no responden, el opera-
dor considerará automáticamente que
se trata de una llamada de emergencia
y se pondrá en contacto con los servi-
cios de urgencias más cercanos (asis-
tencia 112, etc.) para explicarles la
situación y solicitar el envío de asisten-
cia a la ubicación del vehículo.
*: En algunos casos, la llamada no se puede
realizar. ( P.69)
■Llamadas manuales de emergen-
cia
En caso de emergencia, pulse el botón
“SOS” para llamar al centro de control
de eCall.* El operador que atienda la
llamada determinará la ubicación de su
vehículo, valorará la situación en cues-
tión y enviará la asistencia necesaria.
Antes de pulsar el botón “SOS”, asegú-
rese de abrir la tapa.
Si pulsa el botón “SOS” sin querer, indíquele
al operador que no se trata de una emergen-
cia.
*: En algunos casos, la llamada no se puede
realizar. ( P.69)
Cuando el interruptor de arranque se
coloca en ON, se enciende el indicador
luminoso rojo durante 10 segundos y, a
continuación, se enciende el indicador
luminoso verde para indicar que el sis-
tema está habilitado. Los indicadores
luminosos indican lo siguiente:
 Si el indicador luminoso verde se
enciende y permanece encendido, el
sistema está habilitado.
 Si el indicador luminoso verde par-
padea dos veces por segundo, signi-
fica que se está realizando una
llamada de emergencia automática
o manual.
 Si no se enciende ningún indicador
luminoso, el sistema no está habili-
tado.
 Si el indicador luminoso rojo se
enciende en cualquier momento que
no sea inmediatamente después de
colocar el interruptor de arranque en
ON, es posible que exista una avería
en el sistema o que la pila de
reserva esté agotada.
 Si el indicador luminoso rojo parpa-
dea durante unos 30 segundos
durante una llamada de emergencia,
la llamada se ha cortado o la señal
de la red de telefonía móvil es débil.
La vida útil de la pila de reserva es de
3 años como máximo.
Servicios de notificación de
emergencias
Indicadores luminosos

69
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo

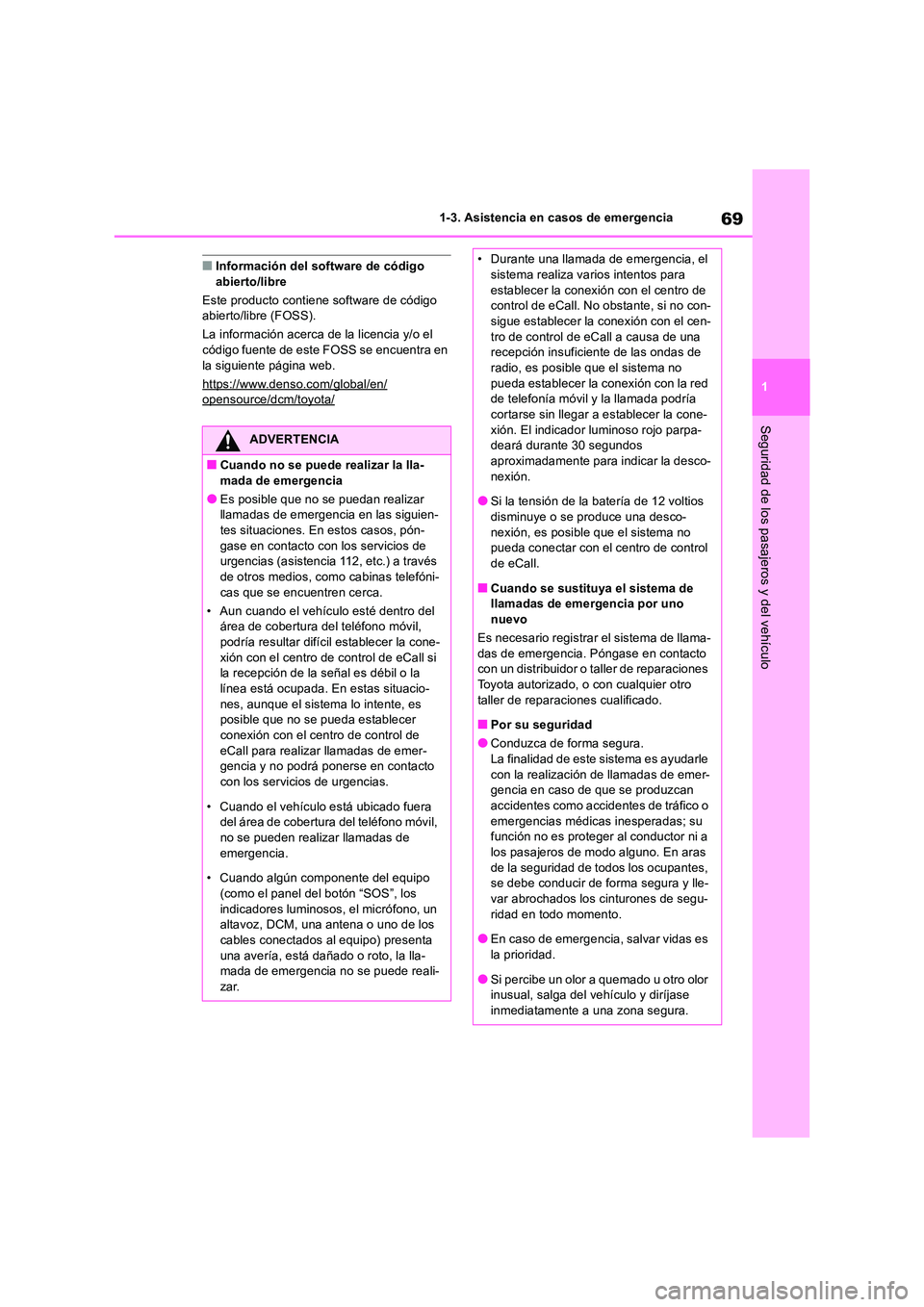

■Información del software de código abierto/libre
Este producto contiene software de código abierto/libre (FOSS).
La información acerca de la licencia y/o el
código fuente de este FOSS se encuentra en la siguiente página web.
https://www.denso.com/global/en/opensource/dcm/toyota/
ADVERTENCIA
■Cuando no se puede realizar la lla- mada de emergencia
●Es posible que no se puedan realizar llamadas de emergencia en las siguien-
tes situaciones. En estos casos, pón- gase en contacto con los servicios de urgencias (asistencia 112, etc.) a través
de otros medios, como cabinas telefóni- cas que se encuentren cerca.
• Aun cuando el vehículo esté dentro del área de cobertura del teléfono móvil,
podría resultar difícil establecer la cone- xión con el centro de control de eCall si la recepción de la señal es débil o la
línea está ocupada. En estas situacio- nes, aunque el sistema lo intente, es posible que no se pueda establecer
conexión con el centro de control de eCall para realizar llamadas de emer- gencia y no podrá ponerse en contacto
con los servicios de urgencias.
• Cuando el vehículo está ubicado fuera del área de cobertura del teléfono móvil,
no se pueden realizar llamadas de emergencia.
• Cuando algún componente del equipo
(como el panel del botón “SOS”, los indicadores luminosos, el micrófono, un altavoz, DCM, una antena o uno de los
cables conectados al equipo) presenta una avería, está dañado o roto, la lla-mada de emergencia no se puede reali-
zar.
• Durante una llamada de emergencia, el sistema realiza varios intentos para
establecer la conexión con el centro de control de eCall. No obstante, si no con-sigue establecer la conexión con el cen-
tro de control de eCall a causa de una recepción insuficiente de las ondas de radio, es posible que el sistema no
pueda establecer la conexión con la red de telefonía móvil y la llamada podría cortarse sin llegar a establecer la cone-
xión. El indicador luminoso rojo parpa- deará durante 30 segundos aproximadamente para indicar la desco-
nexión.
●Si la tensión de la batería de 12 voltios disminuye o se produce una desco-
nexión, es posible que el sistema no pueda conectar con el centro de control de eCall.
■Cuando se sustituya el sistema de llamadas de emergencia por uno nuevo
Es necesario registrar el sistema de llama-
das de emergencia. Póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
■Por su seguridad
●Conduzca de forma segura. La finalidad de este sistema es ayudarle
con la realización de llamadas de emer- gencia en caso de que se produzcan accidentes como accidentes de tráfico o
emergencias médicas inesperadas; su función no es proteger al conductor ni a los pasajeros de modo alguno. En aras
de la seguridad de todos los ocupantes, se debe conducir de forma segura y lle-var abrochados los cinturones de segu-
ridad en todo momento.
●En caso de emergencia, salvar vidas es la prioridad.
●Si percibe un olor a quemado u otro olor inusual, salga del vehículo y diríjase inmediatamente a una zona segura.

701-3. Asistencia en casos de emergencia
ADVERTENCIA
●Si los airbags se despliegan cuando el
sistema está funcionando con normali- dad, el sistema realiza una llamada de emergencia. El sistema también realiza
una llamada de emergencia cuando el vehículo recibe un golpe desde la parte posterior o vuelca, aunque no se des-
plieguen los airbags.
●Por su seguridad, no realice una lla- mada de emergencia durante la con-
ducción. La realización de llamadas durante la conducción podría provocar un manejo
inadecuado del volante y dar lugar a accidentes inesperados.Detenga el vehículo y compruebe la
seguridad de la zona circundante antes de realizar una llamada de emergencia.
●Al cambiar los fusibles, utilice los fusi-
bles especificados. En caso contrario, el circuito podría inflamarse o echar humo y provocarse un incendio.
●La utilización del sistema con humo o un olor inusual po dría provocar un incendio. Deje de utilizar el sistema
inmediatamente y póngase en contacto con un distribuidor o taller de reparacio-
nes Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
AV I S O
■Para evitar daños
No vierta ningún líquido sobre el panel del botón “SOS”, etc., ni lo someta a ningún
impacto.
■Si el panel del botón “SOS”, el alta- voz o el micrófono funcionan inco-
rrectamente durante una llamada de emergencia o durante una inspec-ción manual de mantenimiento
Es posible que no se puedan realizar lla-
madas de emergencia; compruebe el estado del sistema o póngase en contacto con el operador del centro de control de
eCall. Si alguno de los equipos indicados anteriormente ha sufrido daños, consulte en un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro taller de reparaciones cualificado.

71
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo

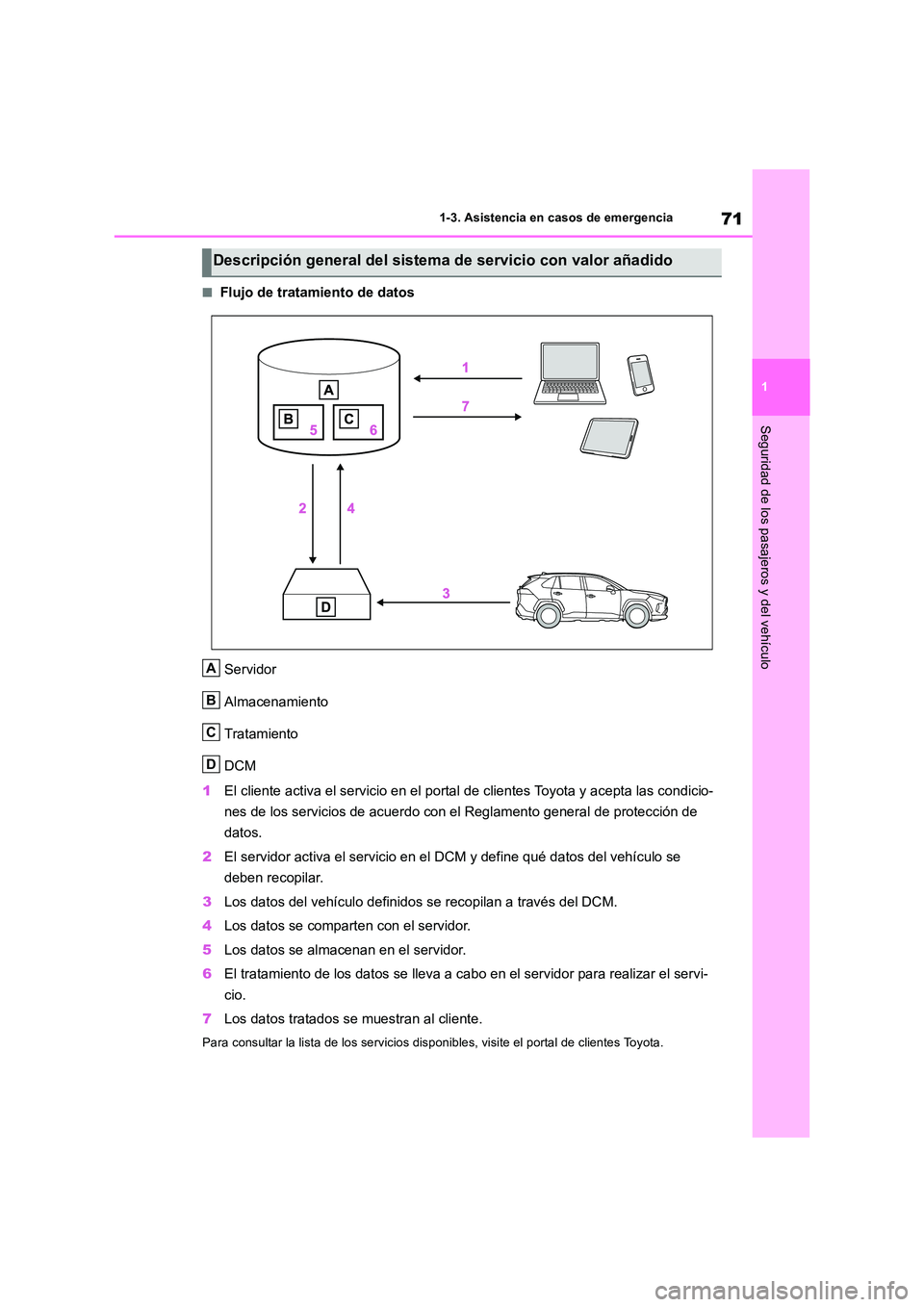

■Flujo de tratamiento de datos
Servidor
Almacenamiento
Tratamiento
DCM
1 El cliente activa el servicio en el portal de clientes Toyota y acepta las condicio-
nes de los servicios de acuerdo con el Reglamento general de protección de
datos.
2 El servidor activa el servicio en el DCM y define qué datos del vehículo se
deben recopilar.
3 Los datos del vehículo definidos se recopilan a través del DCM.
4 Los datos se comparten con el servidor.
5 Los datos se almacenan en el servidor.
6 El tratamiento de los datos se lleva a cabo en el servidor para realizar el servi-
cio.
7 Los datos tratados se muestran al cliente.
Para consultar la lista de los servicios disponibles, visite el portal de clientes Toyota.
Descripción general del sistema de servicio con valor añadido
A
B
C
D

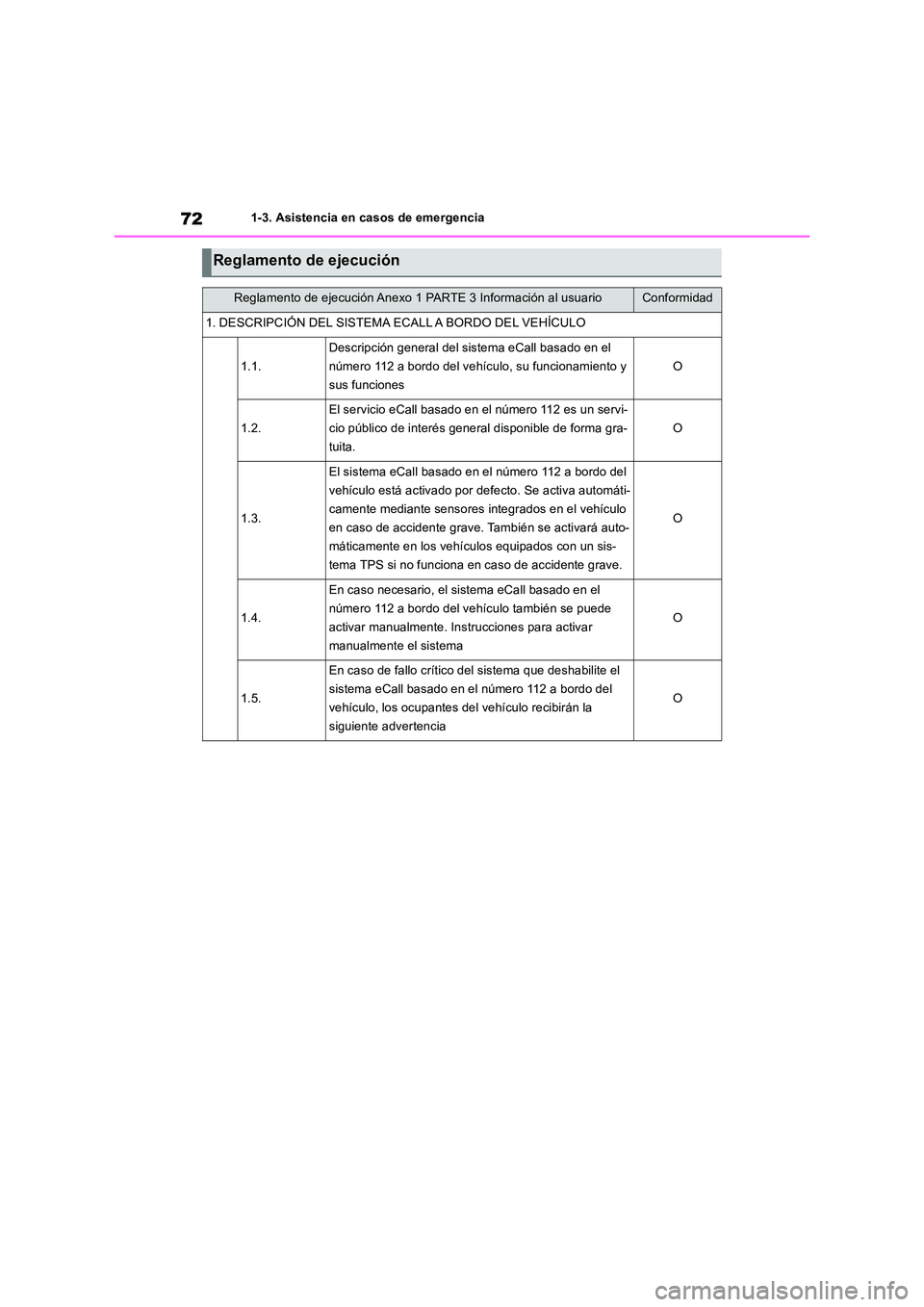

721-3. Asistencia en casos de emergencia
Reglamento de ejecución
Reglamento de ejecución Anexo 1 PARTE 3 Información al usuarioConformidad
1. DESCRIPCIÓN DEL SISTEMA ECALL A BORDO DEL VEHÍCULO
1.1.
Descripción general del sistema eCall basado en el
número 112 a bordo del vehículo, su funcionamiento y
sus funciones
O
1.2.
El servicio eCall basado en el número 112 es un servi-
cio público de interés general disponible de forma gra-
tuita.
O
1.3.
El sistema eCall basado en el número 112 a bordo del
vehículo está activado por defecto. Se activa automáti-
camente mediante sensores integrados en el vehículo
en caso de accidente grave. También se activará auto-
máticamente en los vehículos equipados con un sis-
tema TPS si no funciona en caso de accidente grave.
O
1.4.
En caso necesario, el sistema eCall basado en el
número 112 a bordo del vehículo también se puede
activar manualmente. Instrucciones para activar
manualmente el sistema
O
1.5.
En caso de fallo crítico del sistema que deshabilite el
sistema eCall basado en el número 112 a bordo del
vehículo, los ocupantes del vehículo recibirán la
siguiente advertencia
O
