2019 TOYOTA RAV4 Manual del propietario (in Spanish)

537
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

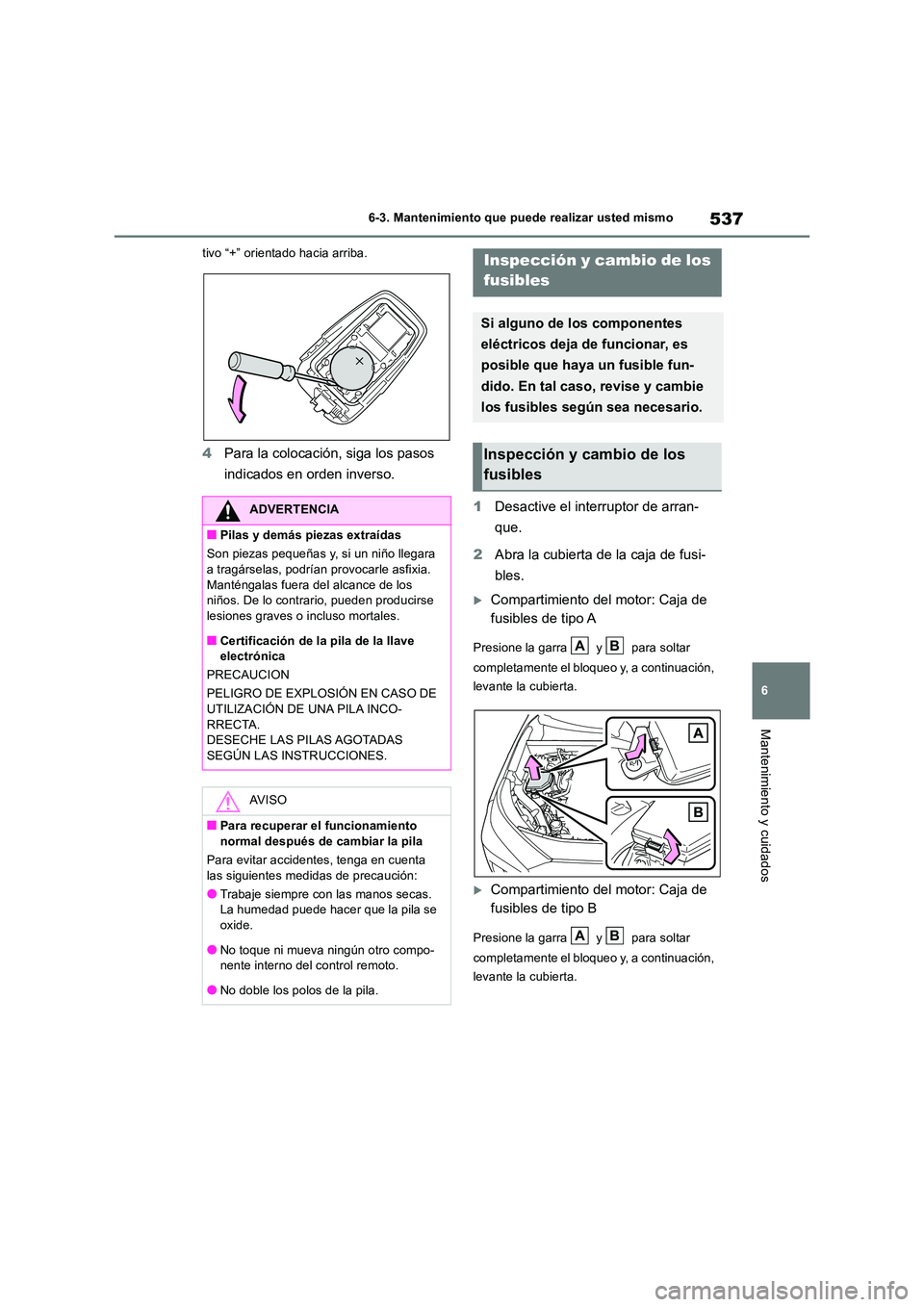

tivo “+” orientado hacia arriba.
4 Para la colocación, siga los pasos
indicados en orden inverso.
1 Desactive el interruptor de arran-
que.
2 Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles de tipo A
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara
a tragárselas, podrían provocarle asfixia. Manténgalas fuera del alcance de los niños. De lo contrario, pueden producirse
lesiones graves o incluso mortales.
■Certificación de la pila de la llave electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE
UTILIZACIÓN DE UNA PILA INCO- RRECTA. DESECHE LAS PILAS AGOTADAS
SEGÚN LAS INSTRUCCIONES.
AV I S O
■Para recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
●Trabaje siempre con las manos secas.La humedad puede hacer que la pila se
oxide.
●No toque ni mueva ningún otro compo- nente interno del control remoto.
●No doble los polos de la pila.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

5386-3. Mantenimiento que puede realizar usted mismo

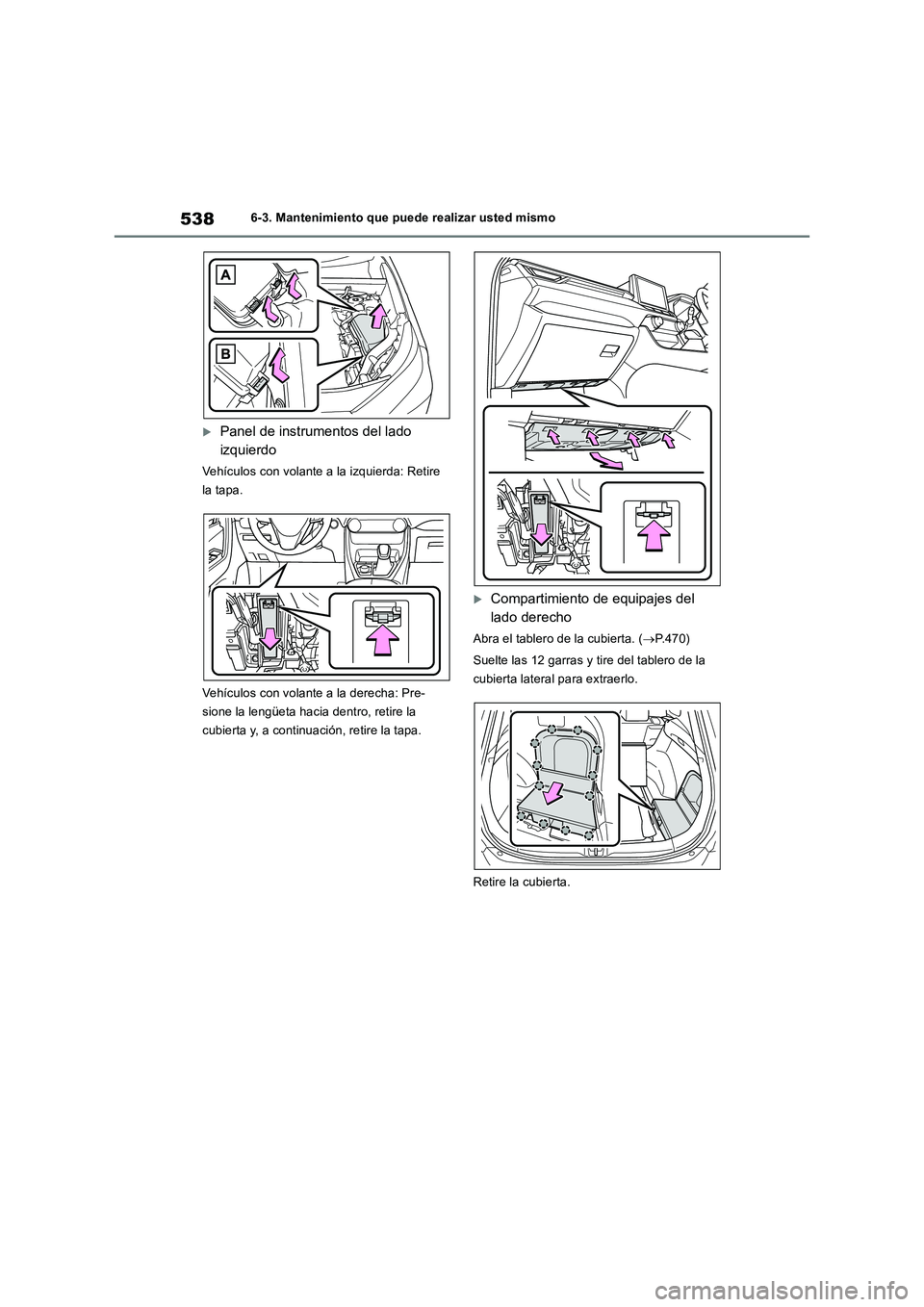

Panel de instrumentos del lado
izquierdo
Vehículos con volante a la izquierda: Retire
la tapa.
Vehículos con volante a la derecha: Pre-
sione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Compartimiento de equipajes del
lado derecho
Abra el tablero de la cubierta. (P.470)
Suelte las 12 garras y tire del tablero de la
cubierta lateral para extraerlo.
Retire la cubierta.

539
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

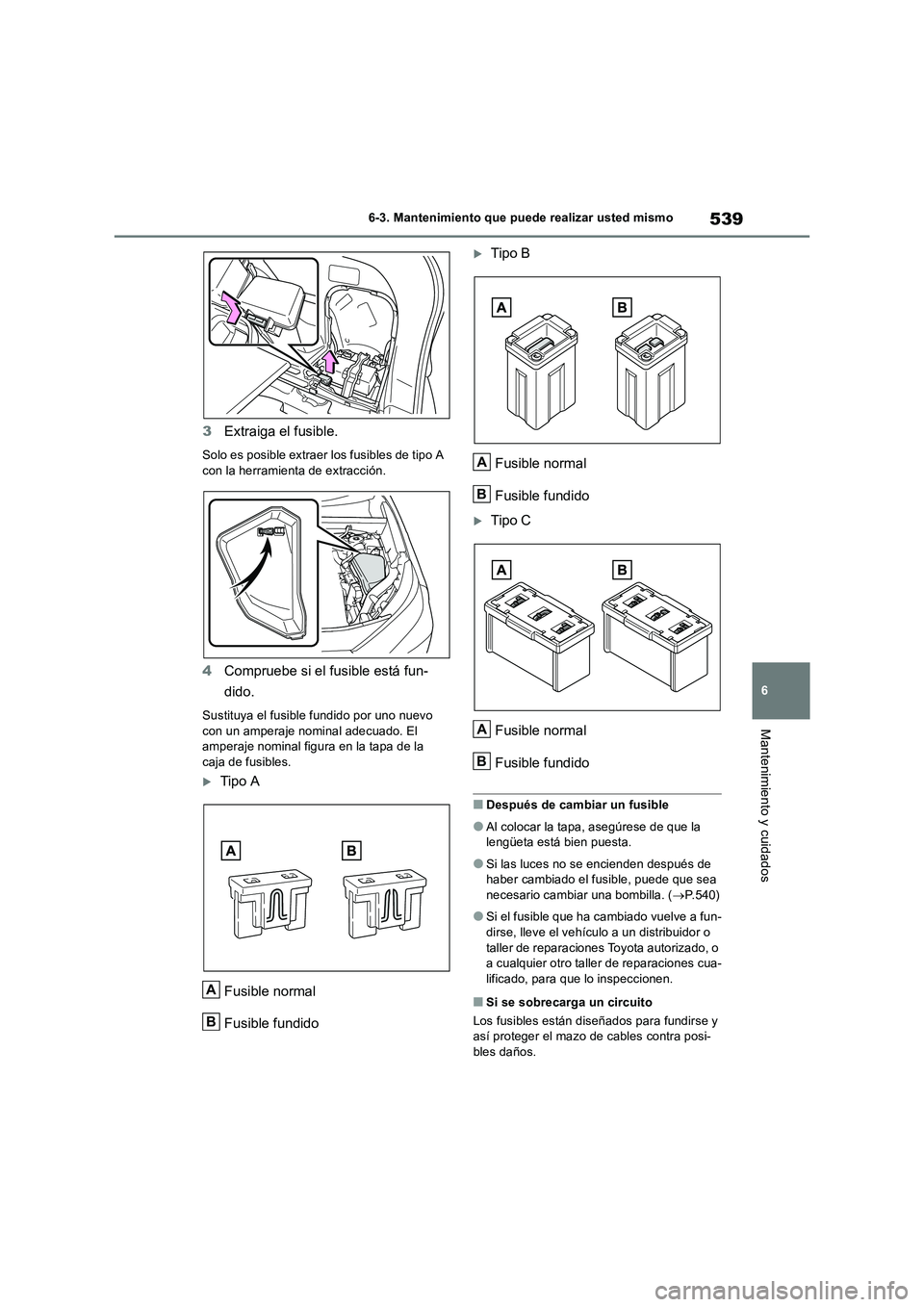

3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A
con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la
lengüeta está bien puesta.
●Si las luces no se encienden después de
haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. (P.540)
●Si el fusible que ha cambiado vuelve a fun-
dirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y
así proteger el mazo de cables contra posi-
bles daños.A
B
A
B
A
B

5406-3. Mantenimiento que puede realizar usted mismo
Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.622)
Parte delantera (tipo A)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)

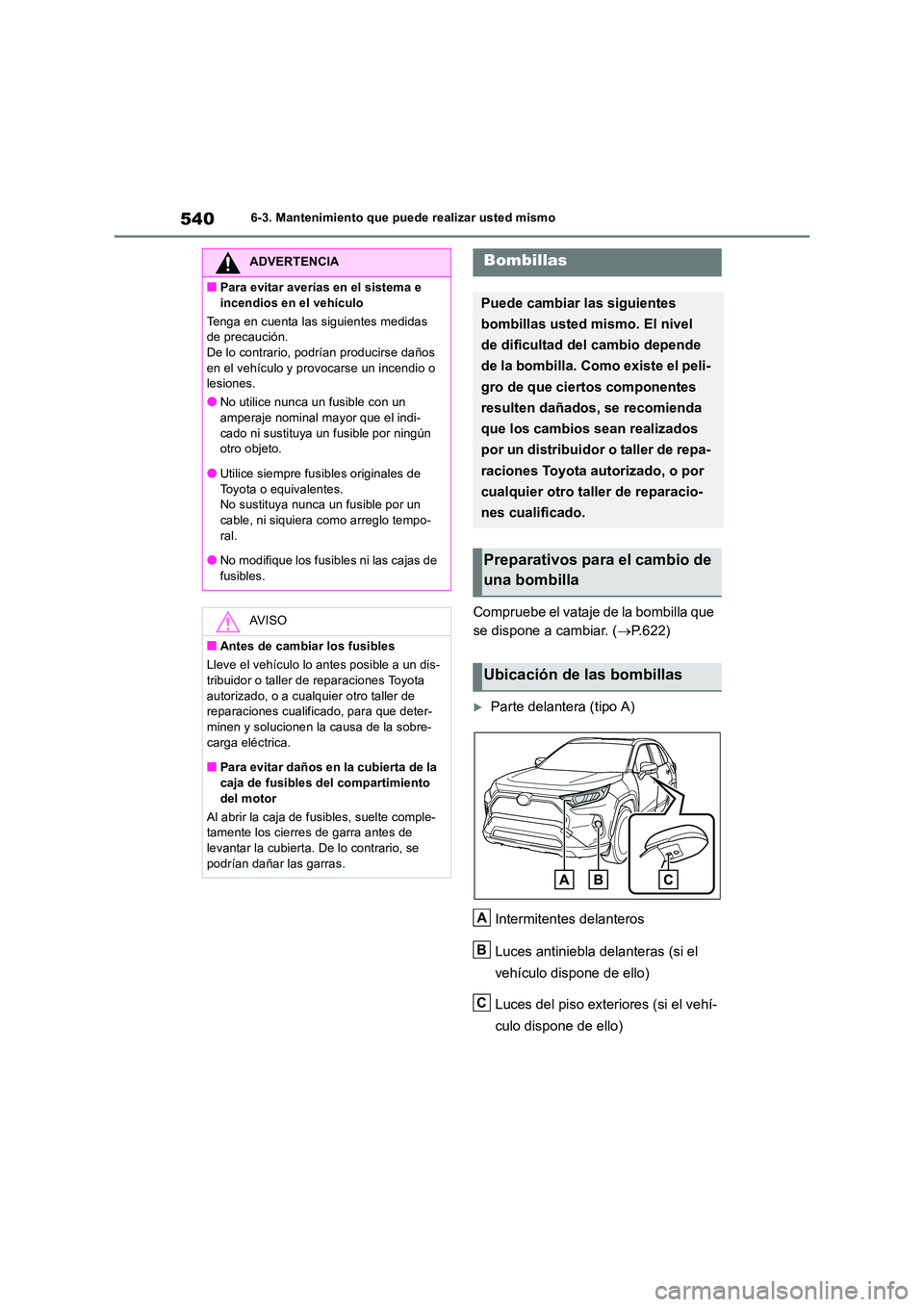

ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse daños
en el vehículo y provocarse un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indi-
cado ni sustituya un fusible por ningún otro objeto.
●Utilice siempre fusibles originales de
Toyota o equivalentes. No sustituya nunca un fusible por un cable, ni siquiera como arreglo tempo-
ral.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que deter-minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de levantar la cubierta. De lo contrario, se
podrían dañar las garras.
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de repa-
raciones Toyota autorizado, o por
cualquier otro taller de reparacio-
nes cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
B
C

541
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Parte delantera (tipo B)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Luces de conducción diurna
 Luces de posición delanteras
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera (si el vehículo
dispone de ello)
 Tercera luz de freno
 Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están
formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-dor o taller de reparaciones Toyota autori-
zado o a cualquier otro taller de reparaciones cualificado, para que cambien la luz.
●Intermitentes delanteros
●Luces antiniebla delanteras (si el vehículo
dispone de ello)
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exteriores (si el vehículo dispone de ello)
■Acumulación de condensación en el interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces no indica una avería. Póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualif icado, si observa alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el interior de la lente.
●Acumulación de agua en el interior de la luz.
A
B
C
A
B

5426-3. Mantenimiento que puede realizar usted mismo

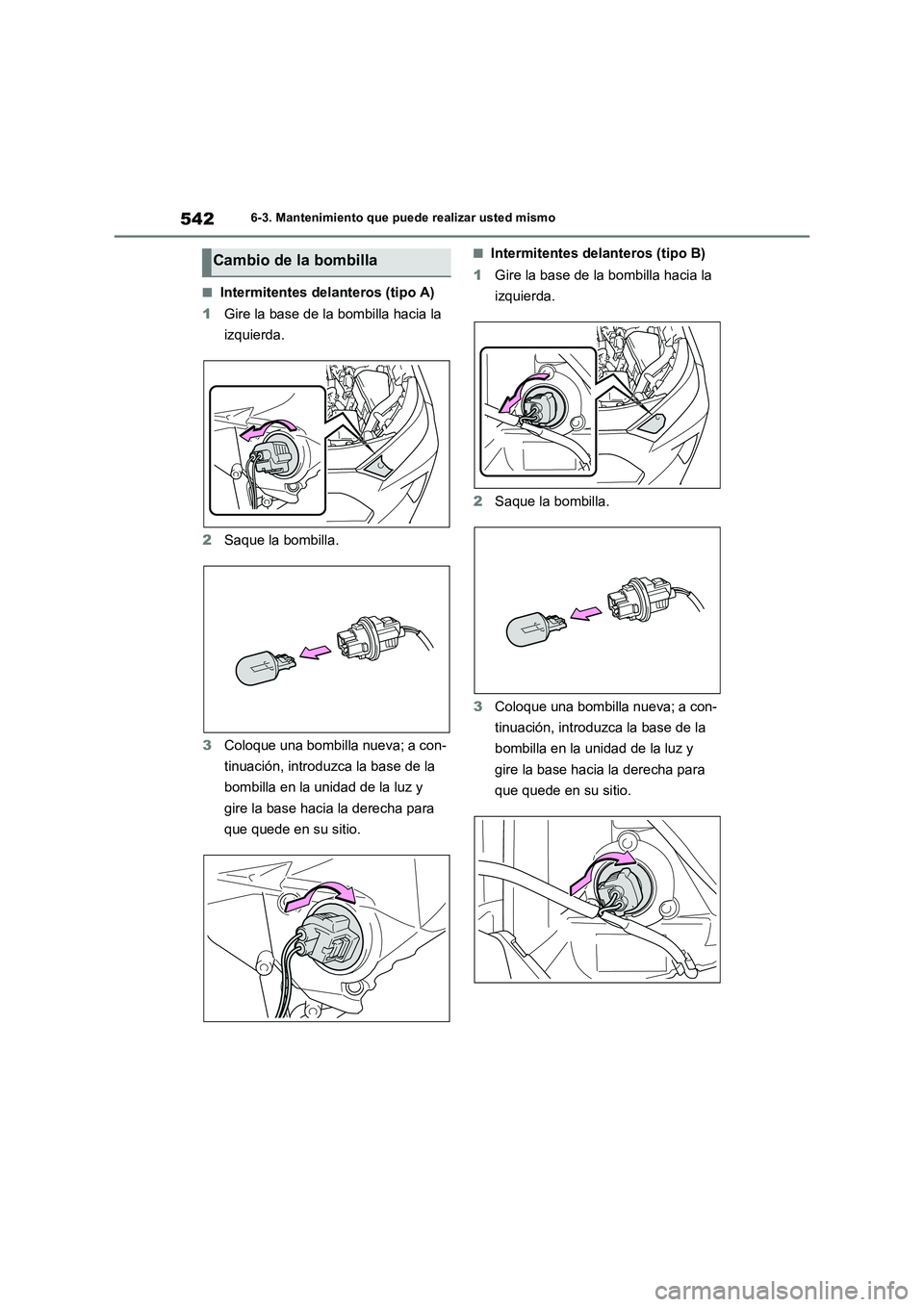

■Intermitentes delanteros (tipo A)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
■Intermitentes delanteros (tipo B)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.Cambio de la bombilla

543
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

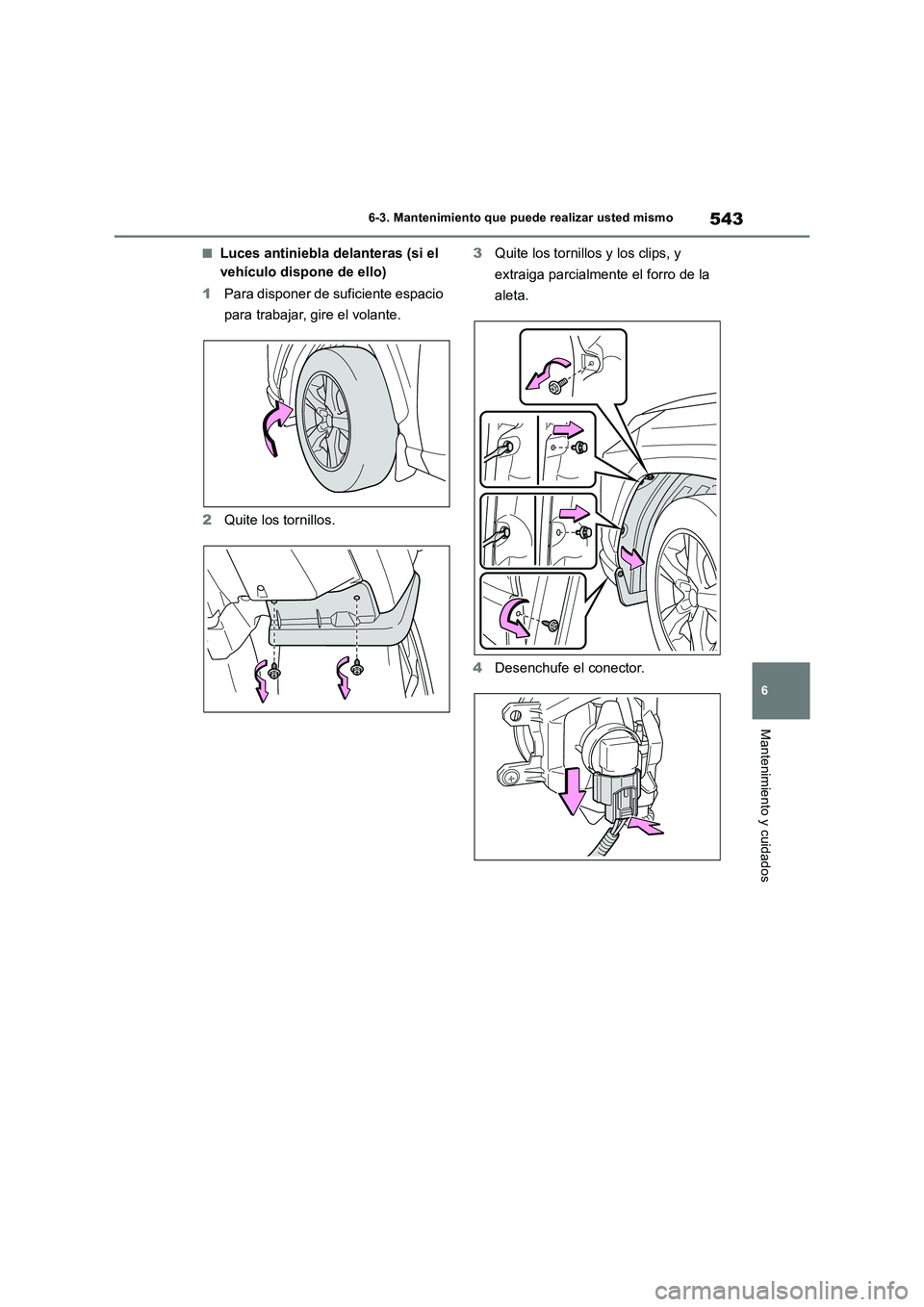

■Luces antiniebla delanteras (si el
vehículo dispone de ello)
1Para disponer de suficiente espacio
para trabajar, gire el volante.
2Quite los tornillos.3Quite los tornillos y los clips, y
extraiga parcialmente el forro de la
aleta.
4Desenchufe el conector.

5446-3. Mantenimiento que puede realizar usted mismo

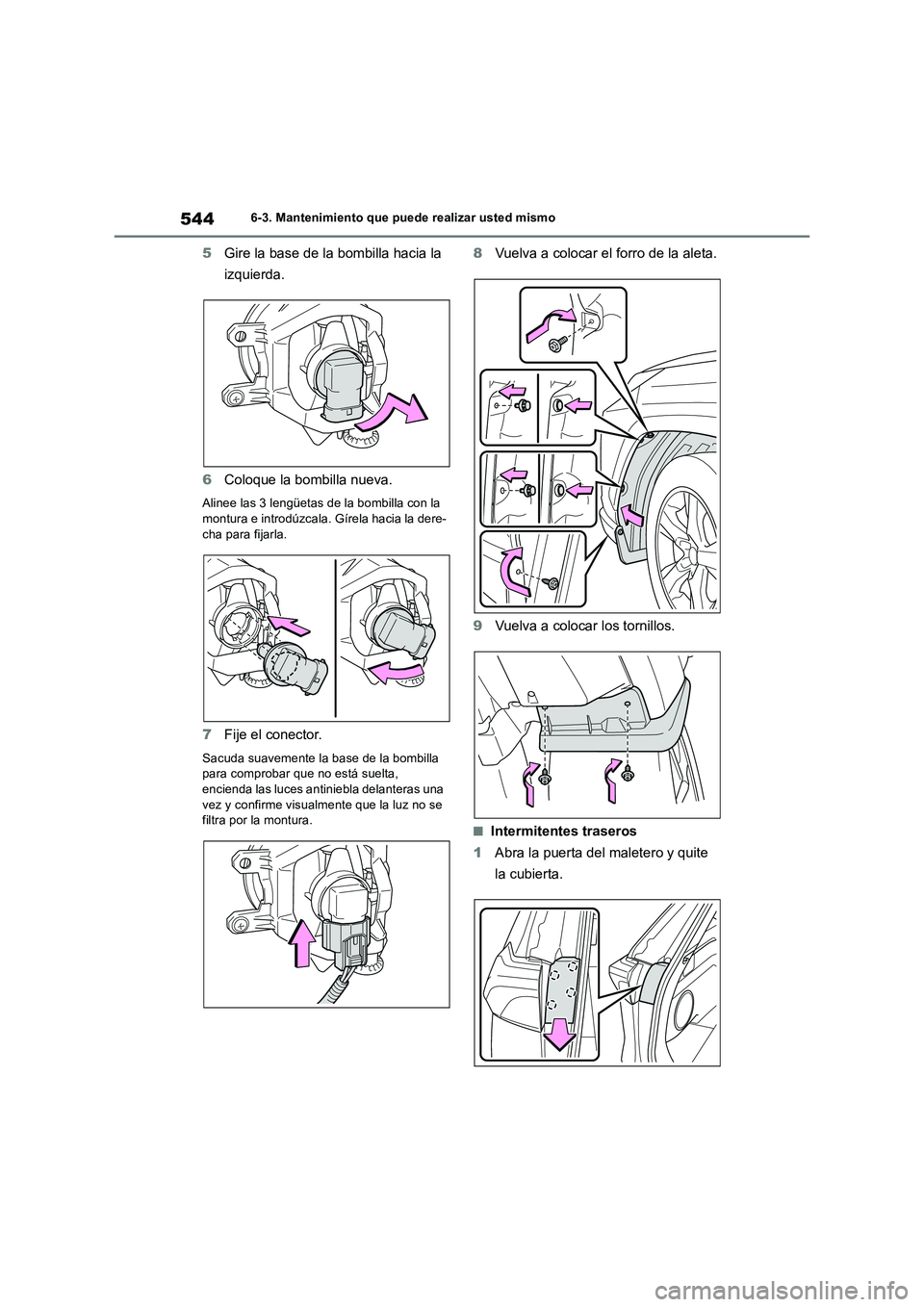

5Gire la base de la bombilla hacia la
izquierda.
6Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla con la
montura e introdúzcala. Gírela hacia la dere-
cha para fijarla.
7Fije el conector.
Sacuda suavemente la base de la bombilla
para comprobar que no está suelta,
encienda las luces antiniebla delanteras una
vez y confirme visualmente que la luz no se
filtra por la montura.
8Vuelva a colocar el forro de la aleta.
9Vuelva a colocar los tornillos.
■Intermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.
