4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
del vehículo
*: Si el vehículo dispone de ello

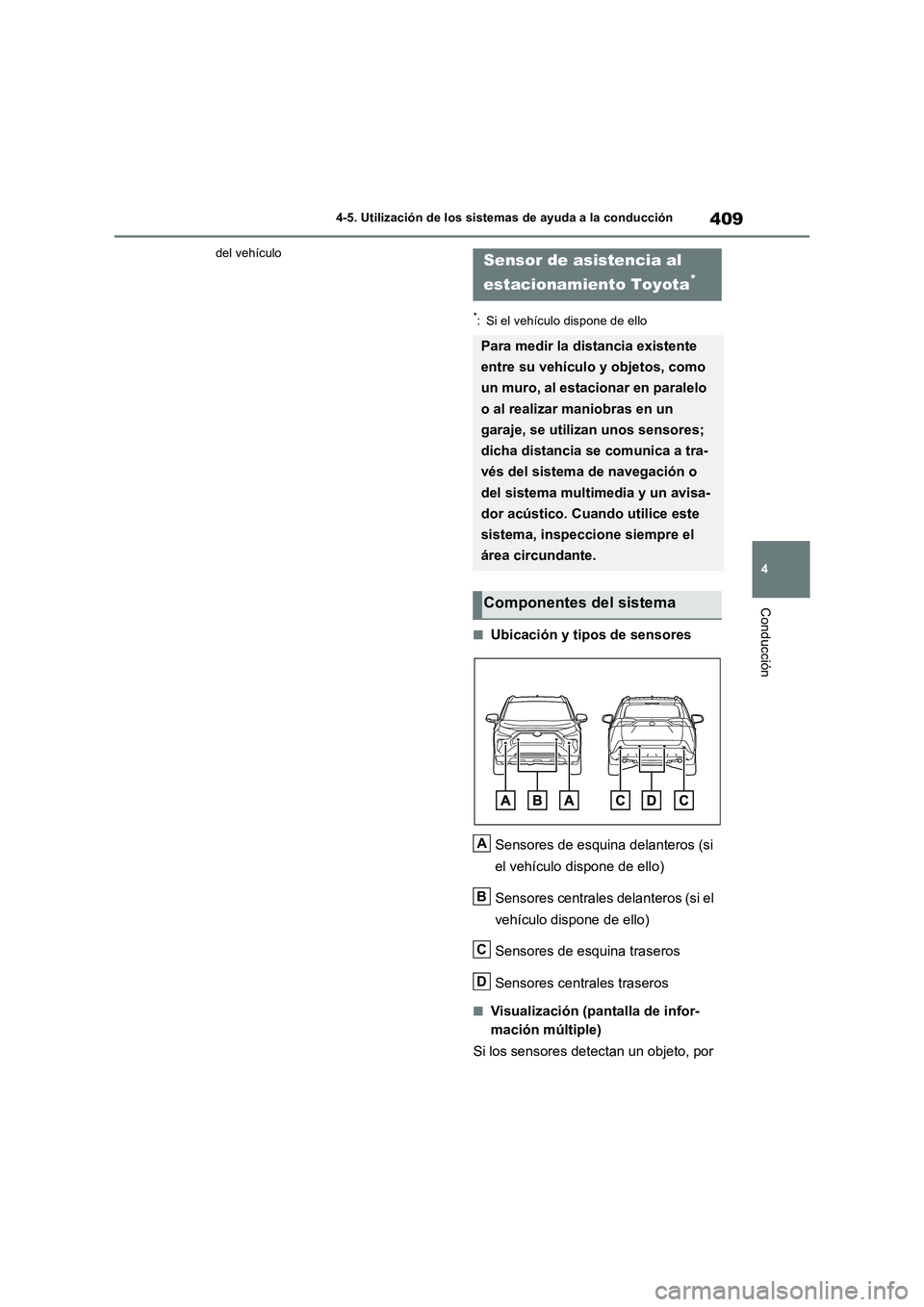

■Ubicación y tipos de sensores
Sensores de esquina delanteros (si
el vehículo dispone de ello)
Sensores centrales delanteros (si el
vehículo dispone de ello)
Sensores de esquina traseros
Sensores centrales traseros
■Visualización (pantalla de infor-
mación múltiple)
Si los sensores detectan un objeto, por
Sensor de asistencia al
estacionamiento Toyota
*
Para medir la distancia existente
entre su vehículo y objetos, como
un muro, al estacionar en paralelo
o al realizar maniobras en un
garaje, se utilizan unos sensores;
dicha distancia se comunica a tra-
vés del sistema de navegación o
del sistema multimedia y un avisa-
dor acústico. Cuando utilice este
sistema, inspeccione siempre el
área circundante.
Componentes del sistema
A
B
C
D

4104-5. Utilización de los sistemas de ayuda a la conducción
ejemplo un muro, aparece un gráfico en
la pantalla de información múltiple, en
función de la posición y la distancia
hasta el objeto.

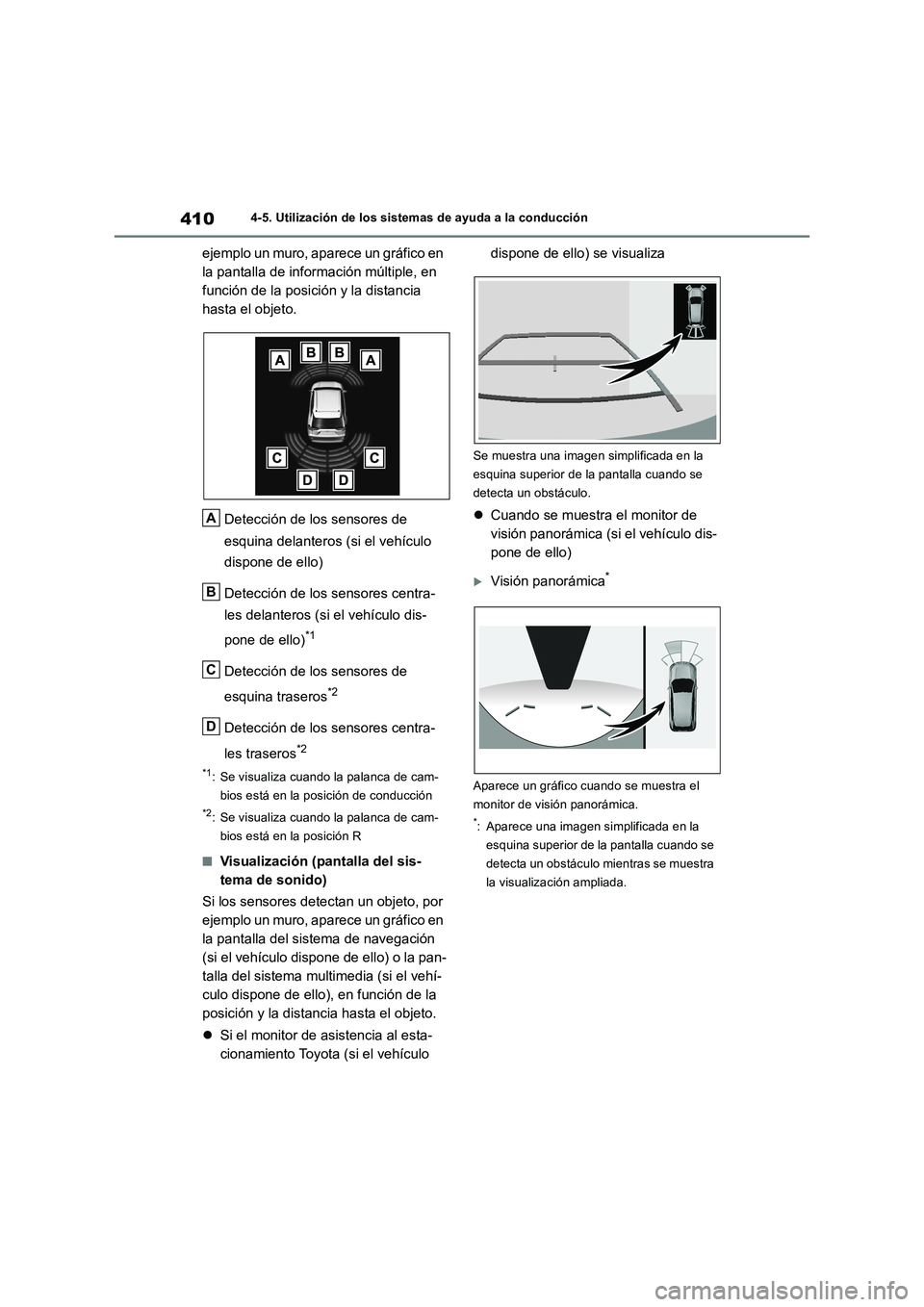

Detección de los sensores de
esquina delanteros (si el vehículo
dispone de ello)
Detección de los sensores centra-
les delanteros (si el vehículo dis-
pone de ello)
*1
Detección de los sensores de
esquina traseros
*2
Detección de los sensores centra-
les traseros
*2
*1: Se visualiza cuando la palanca de cam-
bios está en la posición de conducción
*2: Se visualiza cuando la palanca de cam-
bios está en la posición R
■Visualización (pantalla del sis-
tema de sonido)
Si los sensores detectan un objeto, por
ejemplo un muro, aparece un gráfico en
la pantalla del sistema de navegación
(si el vehículo dispone de ello) o la pan-
talla del sistema multimedia (si el vehí-
culo dispone de ello), en función de la
posición y la distancia hasta el objeto.
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo dispone de ello) se visualiza
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
Visión panorámica*
Aparece un gráfico cuando se muestra el
monitor de visión panorámica.
*: Aparece una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo mientras se muestra
la visualización ampliada.
A
B
C
D

411
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Excepto la visión panorámica
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
La función del sensor de asistencia al
estacionamiento Toyota se puede habi-
litar y deshabilitar en la pantalla de
la pantalla de información múltiple.
( P.149)
Cuando la función del sensor de asistencia
al estacionamiento Toyota está deshabili-
tada, se ilumina el indicador de desactiva-
ción del sensor de asistencia al
estacionamiento Toyota ( P.130) en la pan-
talla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor de
arranque en ON después de haber desacti-
vado el interruptor de arranque.

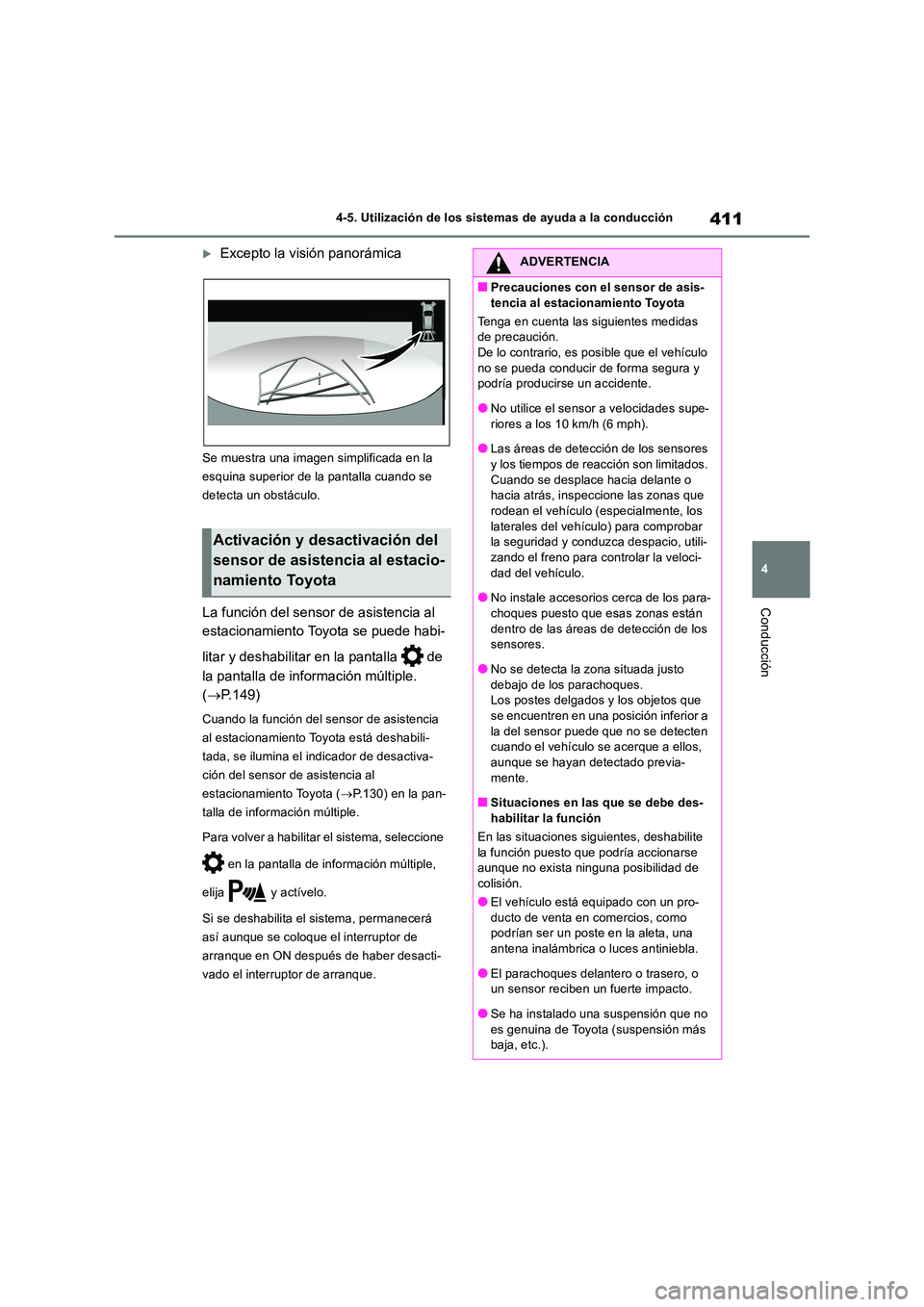

Activación y desactivación del
sensor de asistencia al estacio-
namiento Toyota
ADVERTENCIA
■Precauciones con el sensor de asis-
tencia al estacionamiento Toyota
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, es posible que el vehículo
no se pueda conducir de forma segura y podría producirse un accidente.
●No utilice el sensor a velocidades supe-
riores a los 10 km/h (6 mph).
●Las áreas de detección de los sensores y los tiempos de reacción son limitados.
Cuando se desplace hacia delante o hacia atrás, inspeccione las zonas que rodean el vehículo (especialmente, los
laterales del vehículo) para comprobar la seguridad y conduzca despacio, utili-zando el freno para controlar la veloci-
dad del vehículo.
●No instale accesorios cerca de los para- choques puesto que esas zonas están
dentro de las áreas de detección de los sensores.
●No se detecta la zona situada justo
debajo de los parachoques. Los postes delgados y los objetos que
se encuentren en una posición inferior a la del sensor puede que no se detecten cuando el vehículo se acerque a ellos,
aunque se hayan detectado previa- mente.
■Situaciones en las que se debe des-
habilitar la función
En las situaciones siguientes, deshabilite la función puesto que podría accionarse aunque no exista ninguna posibilidad de
colisión.
●El vehículo está equipado con un pro- ducto de venta en comercios, como podrían ser un poste en la aleta, una
antena inalámbrica o luces antiniebla.
●El parachoques delantero o trasero, o un sensor reciben un fuerte impacto.
●Se ha instalado una suspensión que no es genuina de Toyota (suspensión más baja, etc.).

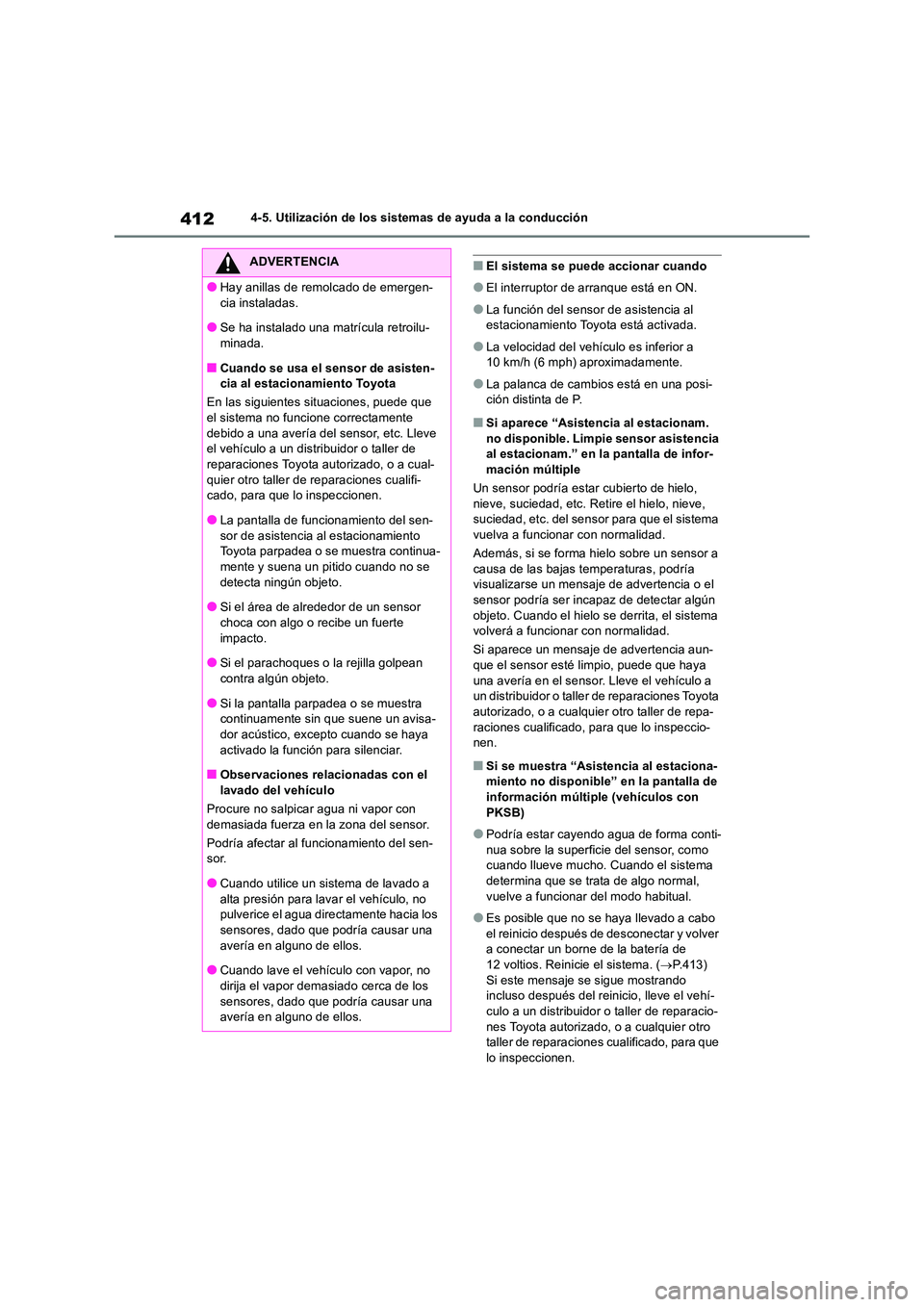

4124-5. Utilización de los sistemas de ayuda a la conducción
■El sistema se puede accionar cuando
●El interruptor de arranque está en ON.
●La función del sensor de asistencia al estacionamiento Toyota está activada.
●La velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
●La palanca de cambios está en una posi-ción distinta de P.
■Si aparece “Asistencia al estacionam.
no disponible. Limpie sensor asistencia al estacionam.” en la pantalla de infor-mación múltiple
Un sensor podría estar cubierto de hielo,
nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc. del sensor para que el sistema vuelva a funcionar con normalidad.
Además, si se forma hielo sobre un sensor a
causa de las bajas temperaturas, podría visualizarse un mensaje de advertencia o el sensor podría ser incapaz de detectar algún
objeto. Cuando el hielo se derrita, el sistema volverá a funcionar con normalidad.
Si aparece un mensaj e de advertencia aun- que el sensor esté limpio, puede que haya
una avería en el sensor. Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repa-
raciones cualificado, para que lo inspeccio- nen.
■Si se muestra “Asistencia al estaciona-miento no disponible” en la pantalla de
información múltiple (vehículos con PKSB)
●Podría estar cayendo agua de forma conti-nua sobre la superficie del sensor, como cuando llueve mucho. Cuando el sistema
determina que se trata de algo normal, vuelve a funcionar del modo habitual.
●Es posible que no se haya llevado a cabo el reinicio después de desconectar y volver a conectar un borne de la batería de
12 voltios. Reinicie el sistema. ( P.413) Si este mensaje se sigue mostrando incluso después del reinicio, lleve el vehí-
culo a un distribuidor o taller de reparacio- nes Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que
lo inspeccionen.
ADVERTENCIA
●Hay anillas de remolcado de emergen-
cia instaladas.
●Se ha instalado una matrícula retroilu- minada.
■Cuando se usa el sensor de asisten-cia al estacionamiento Toyota
En las siguientes situaciones, puede que el sistema no funcione correctamente
debido a una avería del sensor, etc. Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualifi- cado, para que lo inspeccionen.
●La pantalla de funcionamiento del sen-
sor de asistencia al estacionamiento Toyota parpadea o se muestra continua-mente y suena un pitido cuando no se
detecta ningún objeto.
●Si el área de alrededor de un sensor choca con algo o recibe un fuerte
impacto.
●Si el parachoques o la rejilla golpean contra algún objeto.
●Si la pantalla parpadea o se muestra continuamente sin que suene un avisa-
dor acústico, excepto cuando se haya activado la función para silenciar.
■Observaciones relacionadas con el
lavado del vehículo
Procure no salpicar agua ni vapor con demasiada fuerza en la zona del sensor.
Podría afectar al funcionamiento del sen- sor.
●Cuando utilice un sistema de lavado a alta presión para lavar el vehículo, no pulverice el agua directamente hacia los
sensores, dado que podría causar una avería en alguno de ellos.
●Cuando lave el vehículo con vapor, no
dirija el vapor demasiado cerca de los sensores, dado que podría causar una avería en alguno de ellos.

413
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Si un borne de la batería de 12 voltios
se ha desconectado y vuelto a conectar
(vehículos con PKSB)
Es necesario reiniciar el sistema. Para reini-
ciar el sistema, conduzca el vehículo en línea
recta durante 5 segundos como mínimo a
una velocidad de aproximadamente 35 km/h
(22 mph) o superior.

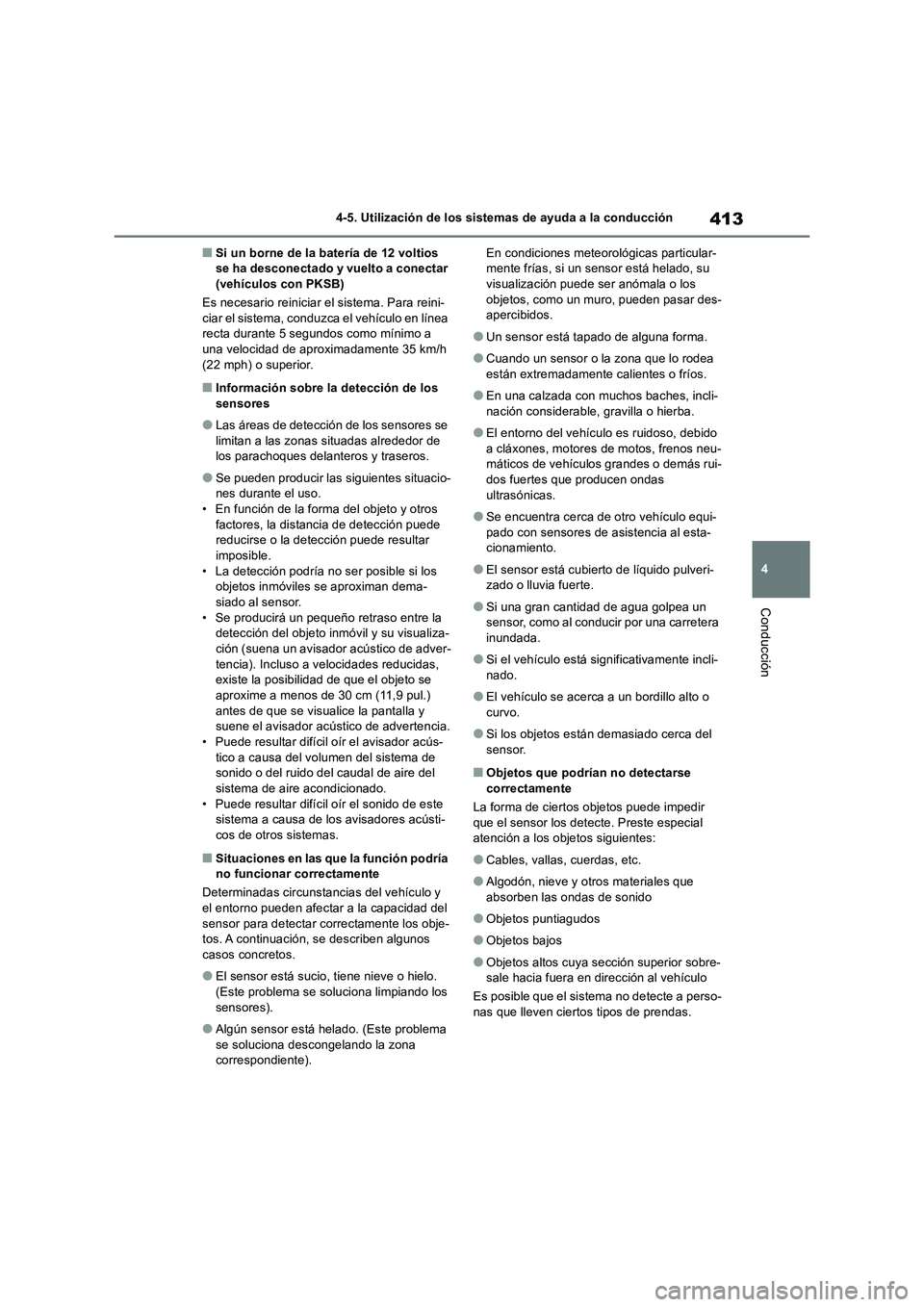

■Información sobre la detección de los
sensores
●Las áreas de detección de los sensores se
limitan a las zonas situadas alrededor de
los parachoques delanteros y traseros.
●Se pueden producir las siguientes situacio-
nes durante el uso.
• En función de la forma del objeto y otros
factores, la distancia de detección puede
reducirse o la detección puede resultar
imposible.
• La detección podría no ser posible si los
objetos inmóviles se aproximan dema-
siado al sensor.
• Se producirá un pequeño retraso entre la
detección del objeto inmóvil y su visualiza-
ción (suena un avisador acústico de adver-
tencia). Incluso a velocidades reducidas,
existe la posibilidad de que el objeto se
aproxime a menos de 30 cm (11,9 pul.)
antes de que se visualice la pantalla y
suene el avisador acústico de advertencia.
• Puede resultar difícil oír el avisador acús-
tico a causa del volumen del sistema de
sonido o del ruido del caudal de aire del
sistema de aire acondicionado.
• Puede resultar difícil oír el sonido de este
sistema a causa de los avisadores acústi-
cos de otros sistemas.
■Situaciones en las que la función podría
no funcionar correctamente
Determinadas circunstancias del vehículo y
el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obje-
tos. A continuación, se describen algunos
casos concretos.
●El sensor está sucio, tiene nieve o hielo.
(Este problema se soluciona limpiando los
sensores).
●Algún sensor está helado. (Este problema
se soluciona descongelando la zona
correspondiente). En condiciones meteorológicas particular-
mente frías, si un sensor está helado, su
visualización puede ser anómala o los
objetos, como un muro, pueden pasar des-
apercibidos.
●Un sensor está tapado de alguna forma.
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
●En una calzada con muchos baches, incli-
nación considerable, gravilla o hierba.
●El entorno del vehículo es ruidoso, debido
a cláxones, motores de motos, frenos neu-
máticos de vehículos grandes o demás rui-
dos fuertes que producen ondas
ultrasónicas.
●Se encuentra cerca de otro vehículo equi-
pado con sensores de asistencia al esta-
cionamiento.
●El sensor está cubierto de líquido pulveri-
zado o lluvia fuerte.
●Si una gran cantidad de agua golpea un
sensor, como al conducir por una carretera
inundada.
●Si el vehículo está significativamente incli-
nado.
●El vehículo se acerca a un bordillo alto o
curvo.
●Si los objetos están demasiado cerca del
sensor.
■Objetos que podrían no detectarse
correctamente
La forma de ciertos objetos puede impedir
que el sensor los detecte. Preste especial
atención a los objetos siguientes:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorben las ondas de sonido
●Objetos puntiagudos
●Objetos bajos
●Objetos altos cuya sección superior sobre-
sale hacia fuera en dirección al vehículo
Es posible que el sistema no detecte a perso-
nas que lleven ciertos tipos de prendas.

4144-5. Utilización de los sistemas de ayuda a la conducción
■Margen de detección de los sen-
sores
Vehículos sin PKSB
Aproximadamente 100 cm
(3,3 pies)
*
Aproximadamente 150 cm
(4,9 pies)
*
Aproximadamente 65 cm
(2,12 pies)
Aproximadamente 60 cm
(1,96 pies)
Vehículos con PKSB
Aproximadamente 100 cm
(3,3 pies)
Aproximadamente 150 cm
(4,9 pies)
Aproximadamente 63 cm
(2,06 pies)
Aproximadamente 63 cm
(2,06 pies)
El diagrama indica el margen de detec-
ción de los sensores. Tenga en cuenta
que los sensores no pueden detectar
objetos que se encuentren demasiado
cerca del vehículo.
El margen de detección de los senso-
res puede variar en función de la forma
de los objetos, etc.
*: Si el vehículo dispone de ello
■Pantalla de distancias
Cuando un sensor detecta un objeto, se muestra la distancia aproximada a la que
se encuentra en la pantalla de información múltiple, la pantalla del sistema de nave-
gación (si el vehículo dispone de ello) o la pantalla del sistema multimedia (si el
vehículo dispone de ello). (A medida que la distancia hasta el objeto se reduzca, los
segmentos que indican la distancia podrían parpadear).
Las imágenes pueden diferir de las que se muestran en las ilustraciones.
Vehículos sin PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 60 cm (1,96 pies)
Visualización de la detección de
los sensores, distancia de obje-
tos
A
B
C
D
A
B
C
D

415
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

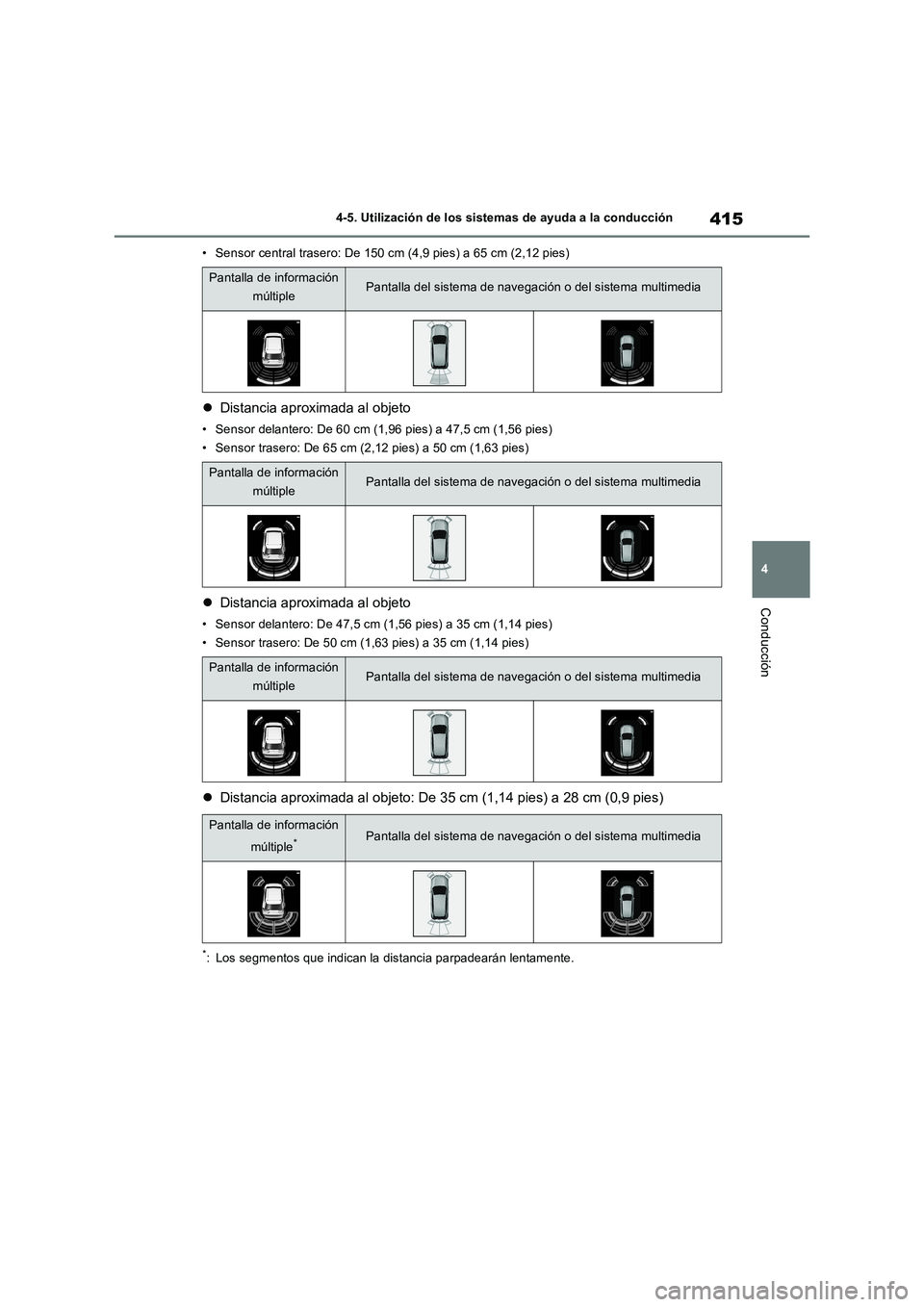

• Sensor central trasero: De 150 cm (4,9 pies) a 65 cm (2,12 pies)
Distancia aproximada al objeto
• Sensor delantero: De 60 cm (1,96 pies) a 47,5 cm (1,56 pies)
• Sensor trasero: De 65 cm (2,12 pies) a 50 cm (1,63 pies)
Distancia aproximada al objeto
• Sensor delantero: De 47,5 cm (1,56 pies) a 35 cm (1,14 pies)
• Sensor trasero: De 50 cm (1,63 pies) a 35 cm (1,14 pies)
Distancia aproximada al objeto: De 35 cm (1,14 pies) a 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiple
*Pantalla del sistema de navegación o del sistema multimedia

4164-5. Utilización de los sistemas de ayuda a la conducción

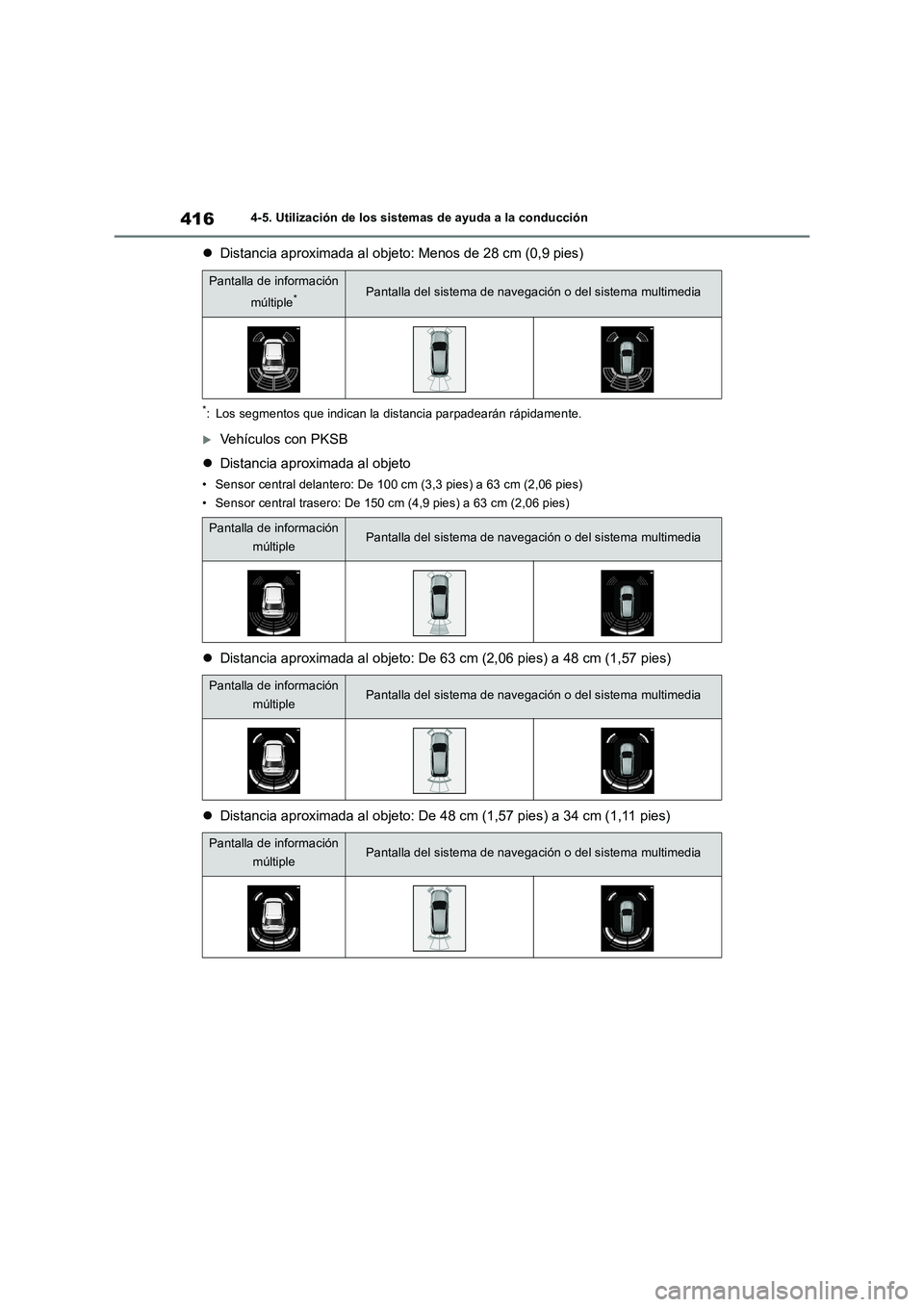

Distancia aproximada al objeto: Menos de 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
Vehículos con PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 63 cm (2,06 pies)
• Sensor central trasero: De 150 cm (4,9 pies) a 63 cm (2,06 pies)
Distancia aproximada al objeto: De 63 cm (2,06 pies) a 48 cm (1,57 pies)
Distancia aproximada al objeto: De 48 cm (1,57 pies) a 34 cm (1,11 pies)
Pantalla de información
múltiple
*Pantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
