2019 TOYOTA PROACE Betriebsanleitungen (in German)

65
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

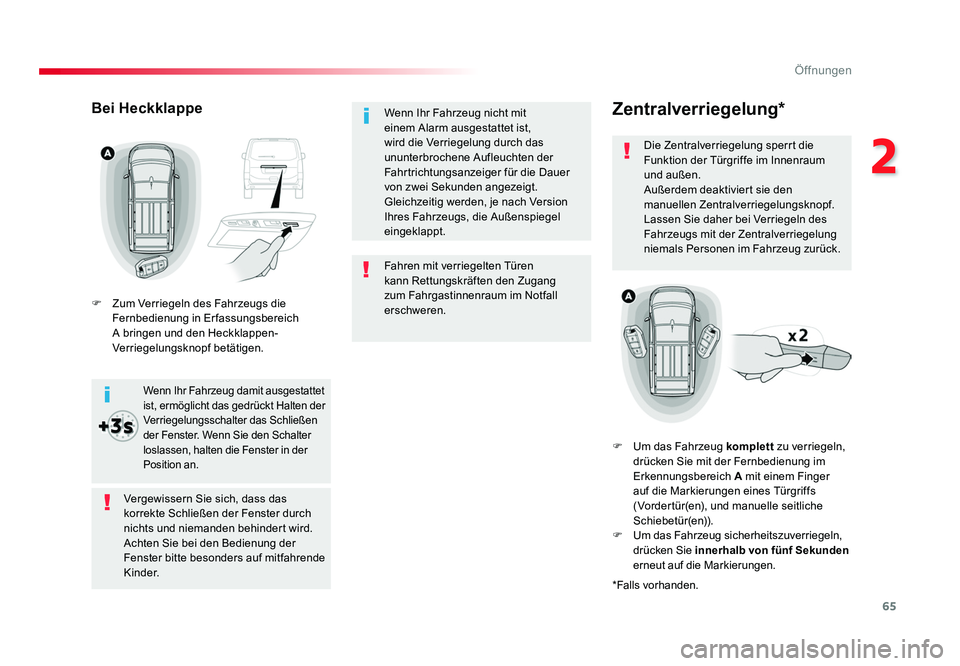

Fahren mit verriegelten Türen
kann Rettungskräften den Zugang
zum Fahrgastinnenraum im Notfall
erschweren. Wenn Ihr Fahrzeug nicht mit
einem Alarm ausgestattet ist,
wird die Verriegelung durch das
ununterbrochene Aufleuchten der
Fahrtrichtungsanzeiger für die Dauer
von zwei Sekunden angezeigt.
Gleichzeitig werden, je nach Version
Ihres Fahrzeugs, die Außenspiegel
eingeklappt.
Zentralverriegelung*
Die Zentralverriegelung sperrt die
Funktion der Türgriffe im Innenraum
und außen.
Außerdem deaktiviert sie den
manuellen Zentralverriegelungsknopf.
Lassen Sie daher bei Verriegeln des
Fahrzeugs mit der Zentralverriegelung
niemals Personen im Fahrzeug zurück.
F Um das Fahrzeug komplett zu verriegeln,
drücken Sie mit der Fernbedienung im
Erkennungsbereich A mit einem Finger
auf die Markierungen eines Türgriffs
(Vordertür(en), und manuelle seitliche
Schiebetür(en)).
F Um das Fahrzeug sicherheitszuverriegeln,
drücken Sie innerhalb von fünf Sekunden
erneut auf die Markierungen.
Vergewissern Sie sich, dass das
korrekte Schließen der Fenster durch
nichts und niemanden behindert wird.
Achten Sie bei den Bedienung der
Fenster bitte besonders auf mitfahrende
Kinder.
Wenn Ihr Fahrzeug damit ausgestattet
ist, ermöglicht das gedrückt Halten der
Verriegelungsschalter das Schließen
der Fenster. Wenn Sie den Schalter
loslassen, halten die Fenster in der
Position an.
Bei Heckklappe
F Zum Verriegeln des Fahrzeugs die
Fernbedienung in Erfassungsbereich
A bringen und den Heckklappen-
Verriegelungsknopf betätigen.
*Falls vorhanden.
Proace_de.indb 6522/07/2016 14:42

66
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

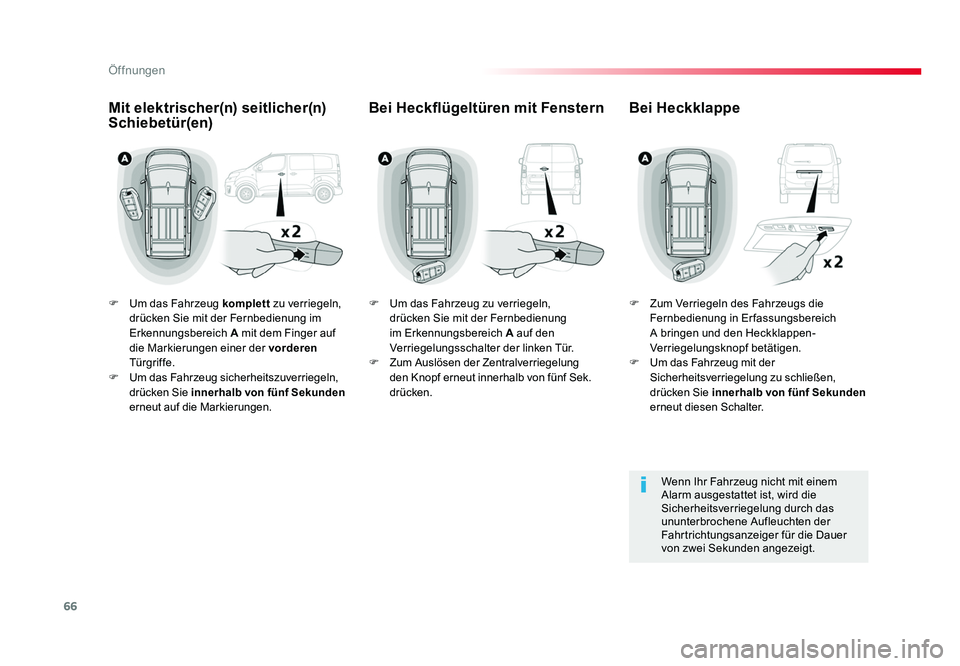

F Um das Fahrzeug komplett zu verriegeln,
drücken Sie mit der Fernbedienung im
Erkennungsbereich A mit dem Finger auf
die Markierungen einer der vorderen
Türgriffe.
F Um das Fahrzeug sicherheitszuverriegeln,
drücken Sie innerhalb von fünf Sekunden
erneut auf die Markierungen.
Wenn Ihr Fahrzeug nicht mit einem
Alarm ausgestattet ist, wird die
Sicherheitsverriegelung durch das
ununterbrochene Aufleuchten der
Fahrtrichtungsanzeiger für die Dauer
von zwei Sekunden angezeigt.
Mit elektrischer(n) seitlicher(n)
Schiebetür(en)Bei Heckklappe
Bei Heckflügeltüren mit Fenstern
F Zum Verriegeln des Fahrzeugs die
Fernbedienung in Erfassungsbereich
A bringen und den Heckklappen-
Verriegelungsknopf betätigen.
F Um das Fahrzeug mit der
Sicherheitsverriegelung zu schließen,
drücken Sie innerhalb von fünf Sekunden
erneut diesen Schalter.
F Um das Fahrzeug zu verriegeln,
drücken Sie mit der Fernbedienung
im Erkennungsbereich A auf den
Verriegelungsschalter der linken Tür.
F Zum Auslösen der Zentralverriegelung
den Knopf erneut innerhalb von fünf Sek.
drücken.
Proace_de.indb 6622/07/2016 14:42

67
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

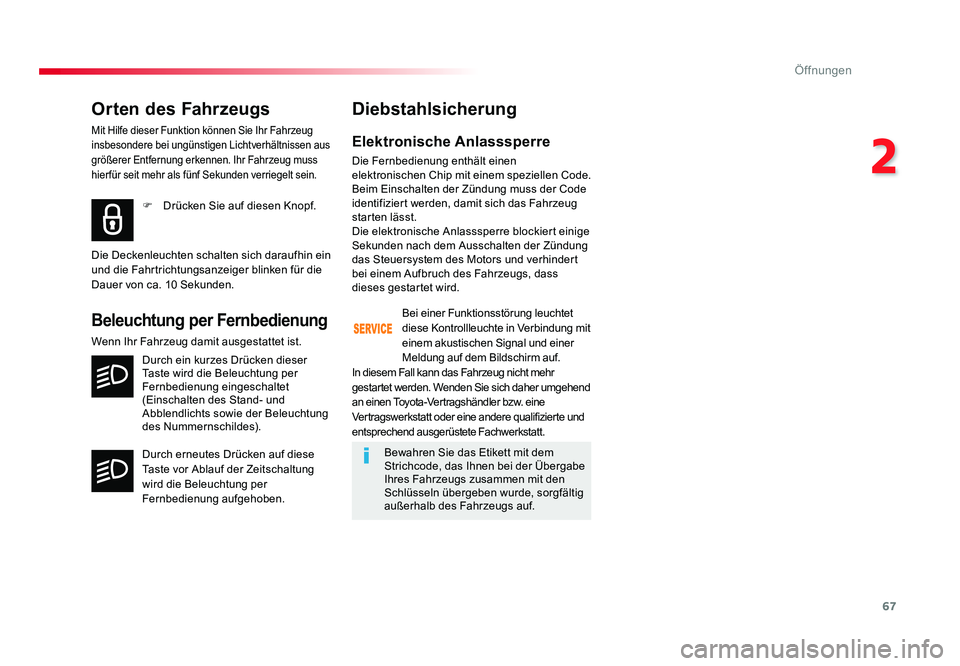

Orten des Fahrzeugs
Mit Hilfe dieser Funktion können Sie Ihr Fahrzeug
insbesondere bei ungünstigen Lichtverhältnissen aus
größerer Entfernung erkennen. Ihr Fahrzeug muss
hier für seit mehr als fünf Sekunden verriegelt sein.
F Drücken Sie auf diesen Knopf.
Die Deckenleuchten schalten sich daraufhin ein
und die Fahrtrichtungsanzeiger blinken für die
Dauer von ca. 10 Sekunden.
Beleuchtung per Fernbedienung
Wenn Ihr Fahrzeug damit ausgestattet ist. Durch ein kurzes Drücken dieser
Taste wird die Beleuchtung per
Fernbedienung eingeschaltet
(Einschalten des Stand- und
Abblendlichts sowie der Beleuchtung
des Nummernschildes).
Durch erneutes Drücken auf diese
Taste vor Ablauf der Zeitschaltung
wird die Beleuchtung per
Fernbedienung aufgehoben.
Diebstahlsicherung
Elektronische Anlasssperre
Die Fernbedienung enthält einen
elektronischen Chip mit einem speziellen Code.
Beim Einschalten der Zündung muss der Code
identifiziert werden, damit sich das Fahrzeug
starten lässt.
Die elektronische Anlasssperre blockiert einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhindert
bei einem Aufbruch des Fahrzeugs, dass
dieses gestartet wird.
Bei einer Funktionsstörung leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung auf dem Bildschirm auf.
In diesem Fall kann das Fahrzeug nicht mehr
gestartet werden. Wenden Sie sich daher umgehend
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Bewahren Sie das Etikett mit dem
Strichcode, das Ihnen bei der Übergabe
Ihres Fahrzeugs zusammen mit den
Schlüsseln übergeben wurde, sorgfältig
außerhalb des Fahrzeugs auf.
Proace_de.indb 6722/07/2016 14:42

68
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Notbedienung
Wenn der Alarm aktiviert ist, wird der
bei Öffnen einer Tür mit dem Schlüssel
(in die Fernbedienung integriert)
ausgelöste akustische Alarm, bei
Einschalten der Zündung abgestellt.
Integrierter Schlüssel
Verriegeln der Fahrertür
Entriegeln
F Stecken Sie den integrierten Schlüssel ins Türschloss und drehen Sie ihn nach vorne.
Wenn Ihr Fahrzeug damit ausgestattet ist, wird
der Alarm während des Öffnens/Schließens
des Fahrzeugs nicht aktiviert/deaktiviert.
Das Öffnen einer Tür löst den Alarm aus, der
bei Einschalten der Zündung unterbrochen
wird.
Zur Sicherheitsverriegelung des
Fahrzeugs innerhalb der 5 Sekunden
nach der Verriegelung, den Schlüssel
erneut drehen.
Verriegeln der Beifahrertür vorne
F Öffnen Sie die Tür.
Entriegelung
F Ver wenden Sie den Türgriff innen.
Er dient zum Ver- bzw. Entriegeln des
Fahrzeugs, wenn die Fernbedienung unter
folgenden Bedingungen nicht funktioniert:
- Batterie der Fernbedienung verbraucht,
Fahrzeugbatterie entladen, abgeklemmt, ...
- Fahrzeug in einem Bereich mit starker elektromagnetischer Strahlung.
F Halten Sie den Knopf 1 gezogen, um den
integrierten Schlüssel 2 herauszuziehen. F Stecken Sie den integrierten Schlüssel ins
Türschloss und drehen Sie ihn nach hinten. F Entfernen Sie die Kappe, die sich in der
Tür falz befindet.
F Schieben Sie den integrierten Schlüssel (ohne Kraft) in das Schlossgehäuse und
drehen Sie das Ganze.
F Ziehen Sie den Schlüssel heraus und bringen Sie die Kappe wieder an.
F Schließen Sie die Türen und überprüfen Sie von außen, ob das Fahrzeug korrekt
verriegelt ist.
Proace_de.indb 6822/07/2016 14:42

69
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

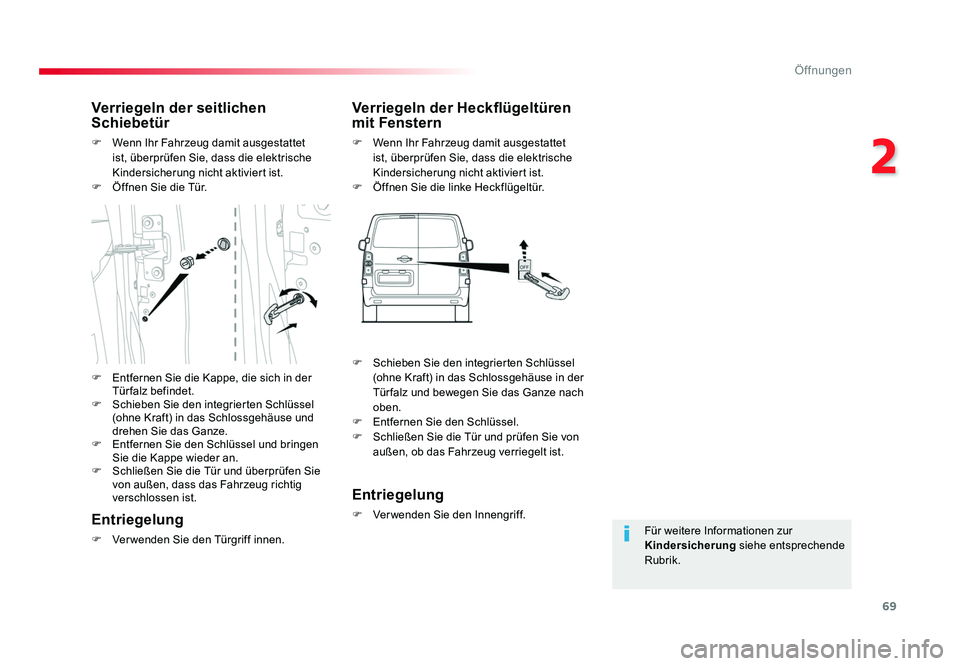

Für weitere Informationen zur
Kindersicherung siehe entsprechende
Rubrik.
Verriegeln der seitlichen
Schiebetür
F Wenn Ihr Fahrzeug damit ausgestattet ist, überprüfen Sie, dass die elektrische
Kindersicherung nicht aktiviert ist.
F Öffnen Sie die Tür.
Verriegeln der Heckflügeltüren
mit Fenstern
F Wenn Ihr Fahrzeug damit ausgestattet ist, überprüfen Sie, dass die elektrische
Kindersicherung nicht aktiviert ist.
F Öffnen Sie die linke Heckflügeltür.
Entriegelung
F Verwenden Sie den Innengriff.Entriegelung
F Ver wenden Sie den Türgriff innen. F Entfernen Sie die Kappe, die sich in der
Tür falz befindet.
F Schieben Sie den integrierten Schlüssel (ohne Kraft) in das Schlossgehäuse und
drehen Sie das Ganze.
F Entfernen Sie den Schlüssel und bringen Sie die Kappe wieder an.
F Schließen Sie die Tür und überprüfen Sie von außen, dass das Fahrzeug richtig
verschlossen ist. F Schieben Sie den integrierten Schlüssel
(ohne Kraft) in das Schlossgehäuse in der
Tür falz und bewegen Sie das Ganze nach
oben.
F Entfernen Sie den Schlüssel.
F Schließen Sie die Tür und prüfen Sie von außen, ob das Fahrzeug verriegelt ist.
Proace_de.indb 6922/07/2016 14:42

70
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

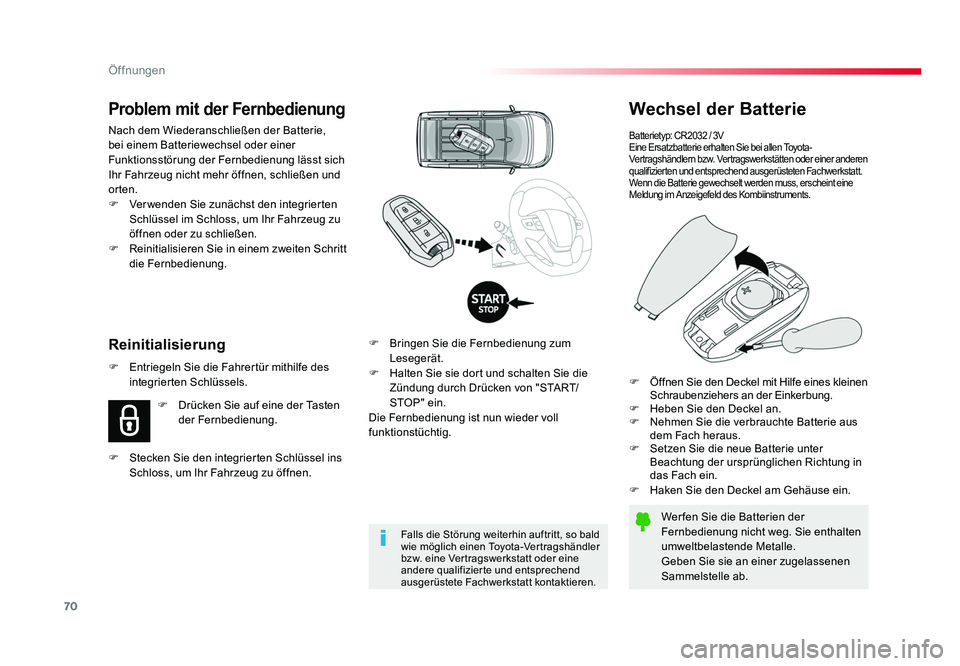

Wechsel der Batterie
Batterietyp: CR2032 / 3V
Eine Ersatzbatterie erhalten Sie bei allen Toyota-
Vertragshändlern bzw. Vertragswerkstätten oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
Wenn die Batterie gewechselt werden muss, erscheint eine
Meldung im Anzeigefeld des Kombiinstruments.
Wer fen Sie die Batterien der
Fernbedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelassenen
Sammelstelle ab.
F Bringen Sie die Fernbedienung zum
Lesegerät.
F Halten Sie sie dort und schalten Sie die Zündung durch Drücken von "START/
STOP" ein.
Die Fernbedienung ist nun wieder voll
funktionstüchtig.
Reinitialisierung
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Batterie,
bei einem Batteriewechsel oder einer
Funktionsstörung der Fernbedienung lässt sich
Ihr Fahrzeug nicht mehr öffnen, schließen und
orten.
F Ver wenden Sie zunächst den integrierten Schlüssel im Schloss, um Ihr Fahrzeug zu
öffnen oder zu schließen.
F Reinitialisieren Sie in einem zweiten Schritt die Fernbedienung.
Falls die Störung weiterhin auftritt, so bald
wie möglich einen Toyota-Ver tragshändler
bzw. eine Ver tragswerkstatt oder eine
andere qualifizier te und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
F Entriegeln Sie die Fahrertür mithilfe des integrierten Schlüssels.
F Drücken Sie auf eine der Tasten der Fernbedienung.
F Stecken Sie den integrierten Schlüssel ins Schloss, um Ihr Fahrzeug zu öffnen. F
Öffnen Sie den Deckel mit Hilfe eines kleinen
Schraubenziehers an der Einkerbung.
F Heben Sie den Deckel an.
F Nehmen Sie die verbrauchte Batterie aus dem Fach heraus.
F Setzen Sie die neue Batterie unter Beachtung der ursprünglichen Richtung in
das Fach ein.
F Haken Sie den Deckel am Gehäuse ein.
Proace_de.indb 7022/07/2016 14:42

71
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Verlust der Schlüssel, der
Fernbedienung
Wenden Sie sich mit Fahrzeugschein,
Personalausweis oder anderem
Identitätsnachweis und möglichst mit dem
Schlüsseletikett, das den Schlüsselcode
aufweist, an einen Toyota-Vertragshändler bzw.
an eine Vertragswerkstatt oder eine qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Toyota-Vertragshändler bzw. Vertragswerkstätten
sowie andere qualifizierte und entsprechend
ausgerüstete Fachwerkstätten können den
Schlüsselcode und den Transpondercode
abfragen, die beide zum Bestellen eines neuen
Schlüssels benötigt werden.
Verriegeln des Fahrzeugs
Das Fahren mit verriegelten Türen kann im
Notfall Rettungskräften den Zugang zum
Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder
an Bord) den Schlüssel ab oder nehmen
Sie die Fernbedienung an sich, selbst wenn
Sie das Fahrzeug nur für einen kurzen
Augenblick verlassen.
Beim Kauf eines
Gebrauchtwagens
Lassen Sie die Schlüsselcodes durch
einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt registrieren, um
sicherzustellen, dass sich das Fahrzeug nur
mit Ihren Schlüsseln starten lässt.
Elektrische Störungen
Die Fernbedienung des intelligenten
Zugangs- und Startsystems funktioniert u.U.
nicht ordnungsgemäß bei Inter ferenz durch
elektronische Geräte wie Telefon, Laptop
oder durch starke magnetische Felder, ...Die Ansammlung von Schmutz auf
der Innenseite des Türgriffs kann die
Erkennung beeinträchtigen (Wasser,
Staub, Schlamm, Salz, …).
Falls das Reinigen der innenliegenden
Ober fläche des Türgriffs mit einem
Tuch die Er fassung nicht wieder
herstellt, einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt
kontaktieren.
Eine plötzliche Wasserzuführung
(Wasserstrahl, Hochdruckreinigung,
…)
kann vom System als Wunsch, in das
Fahrzeug einzusteigen, ausgelegt
werden.
Fernbedienung
Die Hochfrequenz-Fernbedienung ist
hochempfindlich; um das Fahrzeug nicht
versehentlich zu entriegeln, sollten Sie daher
nicht die Fernbedienung manipulieren, wenn
Sie den Schlüssel z.B. in der Tasche tragen.
Betätigen Sie die Tasten der Fernbedienung
möglichst nicht außerhalb der Reich- und
Sichtweite Ihres Fahrzeugs. Sie könnte
dadurch funktionsuntüchtig werden und
müsste in diesem Fall reinitialisiert werden.
Die Fernbedienung funktioniert auch bei
ausgeschalteter Zündung nicht, solange der
Schlüssel im Zündschloss steckt.
Diebstahlsicherung
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor. Es könnte
dadurch zu Funktionsstörungen kommen.
Denken Sie daran, das Lenkrad
einzuschlagen, um die Lenksäule zu sperren.
Proace_de.indb 7122/07/2016 14:42

72
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Verriegelung des Fahrzeugs
Dieser Knopf funktioniert nicht, falls das
Fahrzeug von außen verriegelt oder
doppelverriegelt ( je nach Ausstattung
mit Schlüssel, Fernbedienung
oder intelligentem Zugangs- und
Startsystem) wurde oder eine Tür noch
geöffnet ist.
Automatisch
Die Türen der Fahrerkabine verriegeln sich während
der Fahrt automatisch (bei einer Geschwindigkeit von
über 10 km/h), die Kontrollleuchte schaltet sich ein.
Beim Transportieren langer
Gegenstände mit geöffneter
Heckklappe oder Hecktür können Sie
mit diesem Knopf nur die Türen zum
Innenraum verriegeln.
Bei der Verriegelung von innen werden
die Außenspiegel nicht eingeklappt.Bei der Entriegelung einer (oder der)
Öffnung(en) erlischt die Kontrollleuchte
ebenfalls.
Fahren mit verriegelten Türen kann
Rettungskräften im Notfall den Zugang
zum Innenraum erschweren.
F Um diese Funktion zu aktivieren oder zu deaktivieren, drücken Sie
bei eingeschalteter Zündung auf
diese Taste, bis eine Meldung auf
dem Bildschirm erscheint. F Drücken Sie auf diese Taste.
F Drücken Sie auf diese Taste.
Wurden die Türen durch die
Zentralverriegelung oder über die
Fernbedienung bzw. Türgriffe verriegelt,
ist die Funktion dieses Knopfs
unterbunden
.
Manuell
Die Kontrollleuchte schaltet sich ein, um die
Verriegelung zu bestätigen. Die Kontrollleuchte erlischt, um die
Entriegelung zu bestätigen.
Entriegelung des Fahrzeugs

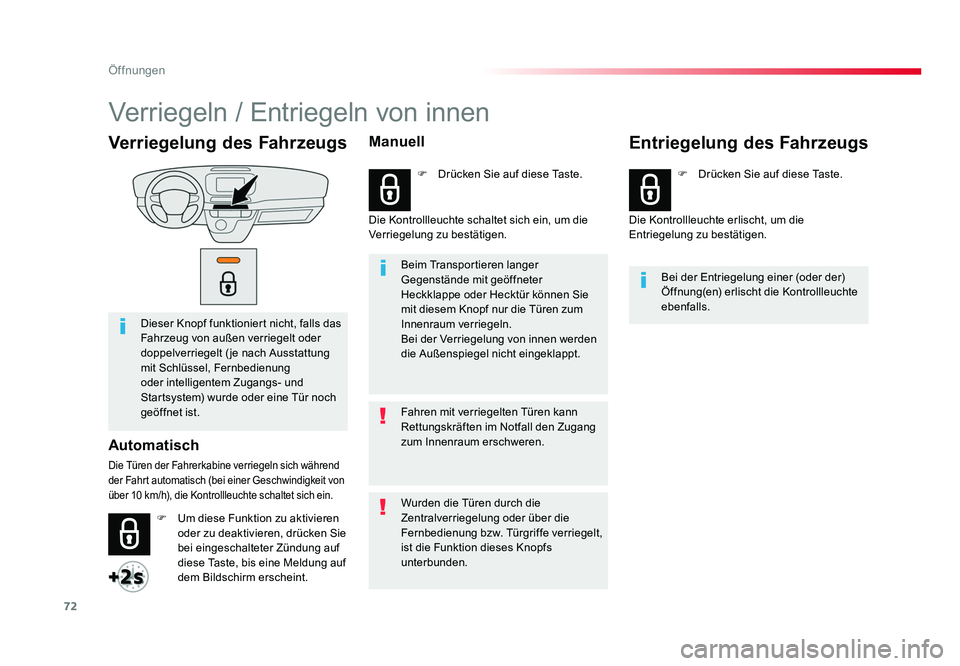

Verriegeln / Entriegeln von innen
Proace_de.indb 7222/07/2016 14:42
