49
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

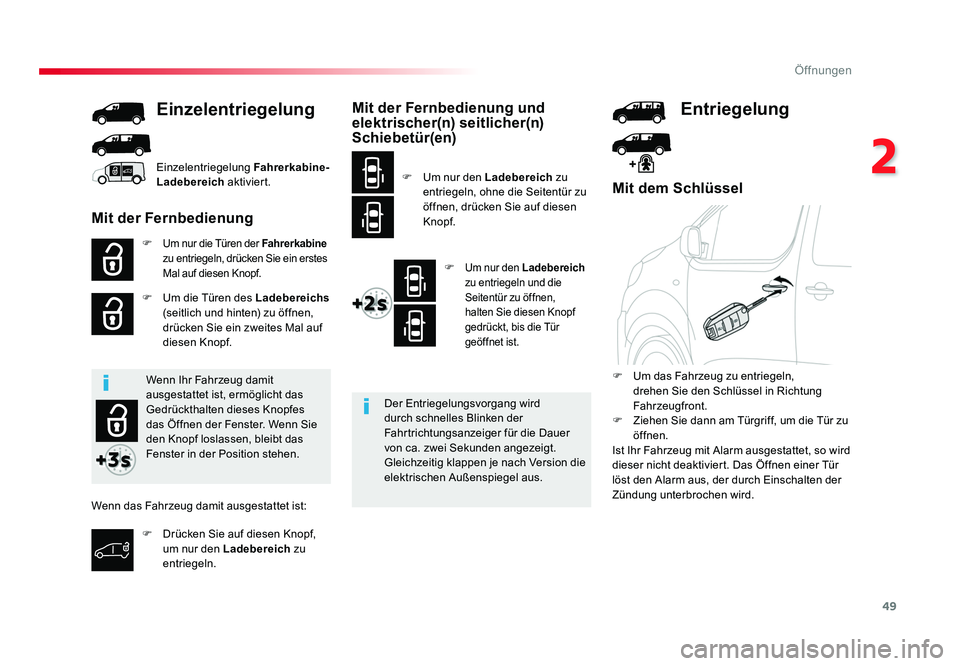

Mit dem Schlüssel
F Um nur die Türen der Fahrerkabine
zu entriegeln, drücken Sie ein erstes
Mal auf diesen Knopf
.
F Um die Türen des Ladebereichs
(seitlich und hinten) zu öffnen,
drücken Sie ein zweites Mal auf
diesen Knopf.
Einzelentriegelung
Der Entriegelungsvorgang wird
durch schnelles Blinken der
Fahrtrichtungsanzeiger für die Dauer
von ca. zwei Sekunden angezeigt.
Gleichzeitig klappen je nach Version die
elektrischen Außenspiegel aus. F Um das Fahrzeug zu entriegeln,
drehen Sie den Schlüssel in Richtung
Fahrzeugfront.
F Ziehen Sie dann am Türgriff, um die Tür zu öffnen.
Ist Ihr Fahrzeug mit Alarm ausgestattet, so wird
dieser nicht deaktiviert. Das Öffnen einer Tür
löst den Alarm aus, der durch Einschalten der
Zündung unterbrochen wird.
Einzelentriegelung Fahrerkabine-
Ladebereich
aktiviert.
Mit der Fernbedienung
Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Gedrückthalten dieses Knopfes
das Öffnen der Fenster. Wenn Sie
den Knopf loslassen, bleibt das
Fenster in der Position stehen.
F Drücken Sie auf diesen Knopf, um nur den Ladebereich zu
entriegeln.
Wenn das Fahrzeug damit ausgestattet ist:
Mit der Fernbedienung und
elektrischer(n) seitlicher(n)
Schiebetür(en)
F Um nur den Ladebereich

zu entriegeln und die
Seitentür zu öffnen,
halten Sie diesen Knopf
gedrückt, bis die Tür
geöffnet ist
.
F Um nur den Ladebereich
zu
entriegeln, ohne die Seitentür zu
öffnen, drücken Sie auf diesen
Knopf.
Entriegelung
Proace_de.indb 4922/07/2016 14:42

50
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

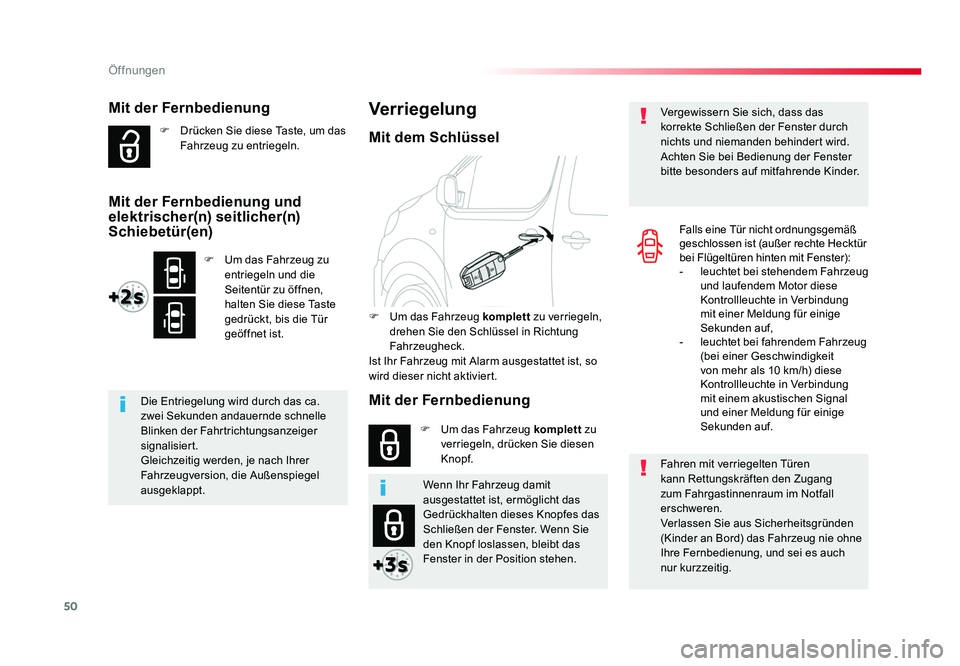

Mit der Fernbedienung
F Drücken Sie diese Taste, um das Fahrzeug zu entriegeln.
Die Entriegelung wird durch das ca.
zwei Sekunden andauernde schnelle
Blinken der Fahrtrichtungsanzeiger
signalisiert.
Gleichzeitig werden, je nach Ihrer
Fahrzeugversion, die Außenspiegel
ausgeklappt. Fahren mit verriegelten Türen
kann Rettungskräften den Zugang
zum Fahrgastinnenraum im Notfall
erschweren.
Verlassen Sie aus Sicherheitsgründen
(Kinder an Bord) das Fahrzeug nie ohne
Ihre Fernbedienung, und sei es auch
nur kurzzeitig. Vergewissern Sie sich, dass das
korrekte Schließen der Fenster durch
nichts und niemanden behindert wird.
Achten Sie bei Bedienung der Fenster
bitte besonders auf mitfahrende Kinder.
Verriegelung
F Um das Fahrzeug
komplett zu verriegeln,
drehen Sie den Schlüssel in Richtung
Fahrzeugheck.
Ist Ihr Fahrzeug mit Alarm ausgestattet ist, so
wird dieser nicht aktiviert.
F Um das Fahrzeug komplett zu
verriegeln, drücken Sie diesen
Knopf.
Mit dem Schlüssel
Falls eine Tür nicht ordnungsgemäß
geschlossen ist (außer rechte Hecktür
bei Flügeltüren hinten mit Fenster):
- leuchtet bei stehendem Fahrzeug
und laufendem Motor diese
Kontrollleuchte in Verbindung
mit einer Meldung für einige
Sekunden auf,
- leuchtet bei fahrendem Fahrzeug (bei einer Geschwindigkeit
von mehr als 10 km/h) diese
Kontrollleuchte in Verbindung
mit einem akustischen Signal
und einer Meldung für einige
Sekunden auf.
Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Gedrückhalten dieses Knopfes das
Schließen der Fenster. Wenn Sie
den Knopf loslassen, bleibt das
Fenster in der Position stehen.
F Um das Fahrzeug zu
entriegeln und die
Seitentür zu öffnen,
halten Sie diese Taste
gedrückt, bis die Tür
geöffnet ist.
Mit der Fernbedienung und
elektrischer(n) seitlicher(n)
Schiebetür(en)
Mit der Fernbedienung
Proace_de.indb 5022/07/2016 14:42

51
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

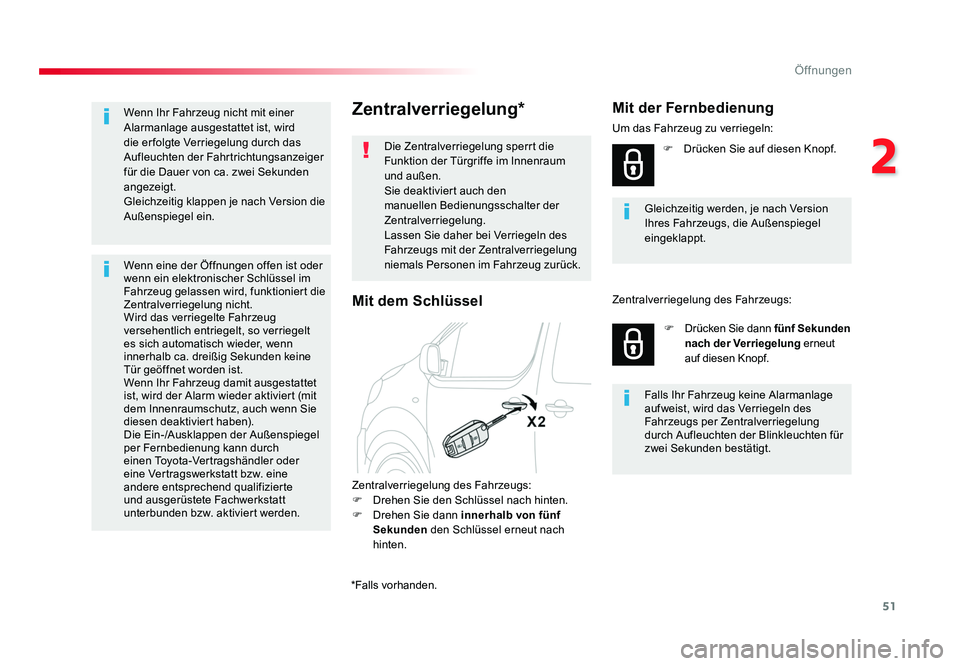

Zentralverriegelung*
Die Zentralverriegelung sperrt die
Funktion der Türgriffe im Innenraum
und außen.
Sie deaktiviert auch den
manuellen Bedienungsschalter der
Zentralverriegelung.
Lassen Sie daher bei Verriegeln des
Fahrzeugs mit der Zentralverriegelung
niemals Personen im Fahrzeug zurück.
Zentralverriegelung des Fahrzeugs:
F Drehen Sie den Schlüssel nach hinten.
F Drehen Sie dann innerhalb von fünf Sekunden den Schlüssel erneut nach
hinten. Gleichzeitig werden, je nach Version
Ihres Fahrzeugs, die Außenspiegel
eingeklappt.
Mit der Fernbedienung
Um das Fahrzeug zu verriegeln:
F Drücken Sie auf diesen Knopf.
F Drücken Sie dann fünf Sekunden
nach der Verriegelung erneut
auf diesen Knopf.
Falls Ihr Fahrzeug keine Alarmanlage
aufweist, wird das Verriegeln des
Fahrzeugs per Zentralverriegelung
durch Aufleuchten der Blinkleuchten für
zwei Sekunden bestätigt.
Zentralverriegelung des Fahrzeugs:
Mit dem Schlüssel
Wenn Ihr Fahrzeug nicht mit einer
Alarmanlage ausgestattet ist, wird
die er folgte Verriegelung durch das
Aufleuchten der Fahrtrichtungsanzeiger
für die Dauer von ca. zwei Sekunden
angezeigt.
Gleichzeitig klappen je nach Version die
Außenspiegel ein.
Wenn eine der Öffnungen offen ist oder
wenn ein elektronischer Schlüssel im
Fahrzeug gelassen wird, funktioniert die
Zentralverriegelung nicht.
Wird das verriegelte Fahrzeug
versehentlich entriegelt, so verriegelt
es sich automatisch wieder, wenn
innerhalb ca. dreißig Sekunden keine
Tür geöffnet worden ist.
Wenn Ihr Fahrzeug damit ausgestattet
ist, wird der Alarm wieder aktiviert (mit
dem Innenraumschutz, auch wenn Sie
diesen deaktiviert haben).
Die Ein-/Ausklappen der Außenspiegel
per Fernbedienung kann durch
einen Toyota-Vertragshändler oder
eine Vertragswerkstatt bzw. eine
andere entsprechend qualifizierte
und ausgerüstete Fachwerkstatt
unterbunden bzw. aktiviert werden.
*Falls vorhanden.
Proace_de.indb 5122/07/2016 14:42

52
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

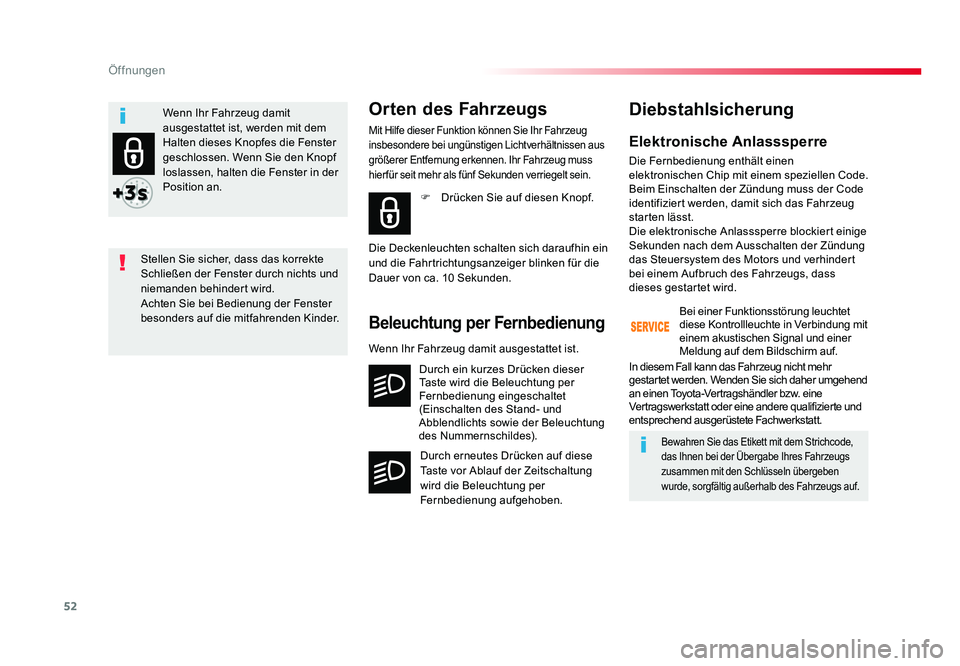

Elektronische Anlasssperre
Die Fernbedienung enthält einen
elektronischen Chip mit einem speziellen Code.
Beim Einschalten der Zündung muss der Code
identifiziert werden, damit sich das Fahrzeug
starten lässt.
Die elektronische Anlasssperre blockiert einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhindert
bei einem Aufbruch des Fahrzeugs, dass
dieses gestartet wird.
F Drücken Sie auf diesen Knopf.
Orten des Fahrzeugs
Mit Hilfe dieser Funktion können Sie Ihr Fahrzeug
insbesondere bei ungünstigen Lichtverhältnissen aus
größerer Entfernung erkennen. Ihr Fahrzeug muss
hier für seit mehr als fünf Sekunden verriegelt sein.
Die Deckenleuchten schalten sich daraufhin ein
und die Fahrtrichtungsanzeiger blinken für die
Dauer von ca. 10 Sekunden.
Beleuchtung per Fernbedienung
Durch ein kurzes Drücken dieser
Taste wird die Beleuchtung per
Fernbedienung eingeschaltet
(Einschalten des Stand- und
Abblendlichts sowie der Beleuchtung
des Nummernschildes).
Durch erneutes Drücken auf diese
Taste vor Ablauf der Zeitschaltung
wird die Beleuchtung per
Fernbedienung aufgehoben.
Diebstahlsicherung
Bei einer Funktionsstörung leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung auf dem Bildschirm auf.
Bewahren Sie das Etikett mit dem Strichcode,
das Ihnen bei der Übergabe Ihres Fahrzeugs
zusammen mit den Schlüsseln übergeben
wurde, sorgfältig außerhalb des Fahrzeugs auf.
In diesem Fall kann das Fahrzeug nicht mehr
gestartet werden. Wenden Sie sich daher umgehend
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Wenn Ihr Fahrzeug damit ausgestattet ist.
Stellen Sie sicher, dass das korrekte
Schließen der Fenster durch nichts und
niemanden behindert wird.
Achten Sie bei Bedienung der Fenster
besonders auf die mitfahrenden Kinder. Wenn Ihr Fahrzeug damit
ausgestattet ist, werden mit dem
Halten dieses Knopfes die Fenster
geschlossen. Wenn Sie den Knopf
loslassen, halten die Fenster in der
Position an.
Proace_de.indb 5222/07/2016 14:42

53
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

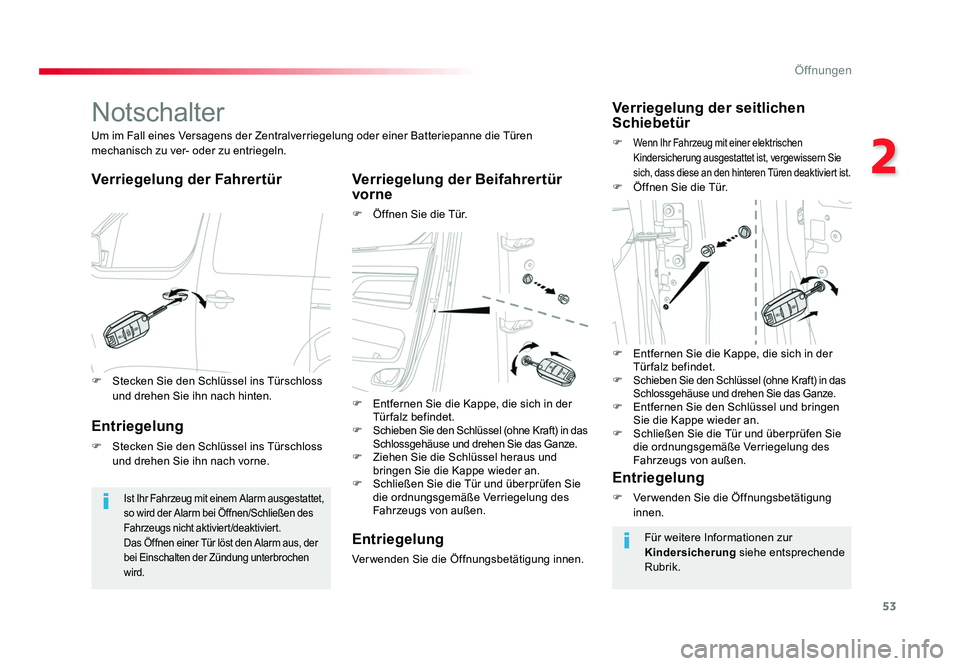

Notschalter
Verriegelung der Fahrertür Verriegelung der Beifahrertür vorne
F Öffnen Sie die Tür.
Um im Fall eines Versagens der Zentralverriegelung oder einer Batteriepanne die Türen
mechanisch zu ver- oder zu entriegeln.
Ist Ihr Fahrzeug mit einem Alarm ausgestattet,
so wird der Alarm bei Öffnen/Schließen des
Fahrzeugs nicht aktiviert/deaktiviert.
Das Öffnen einer Tür löst den Alarm aus, der
bei Einschalten der Zündung unterbrochen
wird.
Verriegelung der seitlichen
Schiebetür
F Wenn Ihr Fahrzeug mit einer elektrischen
Kindersicherung ausgestattet ist, vergewissern Sie
sich, dass diese an den hinteren Türen deaktiviert ist
.
F Öffnen Sie die Tür.
Entriegelung
F Stecken Sie den Schlüssel ins Türschloss und drehen Sie ihn nach vorne.
Entriegelung
Ver wenden Sie die Öffnungsbetätigung innen.
Entriegelung
F Ver wenden Sie die Öffnungsbetätigung innen.
Für weitere Informationen zur
Kindersicherung siehe entsprechende
Rubrik.
F Stecken Sie den Schlüssel ins Türschloss
und drehen Sie ihn nach hinten. F Entfernen Sie die Kappe, die sich in der
Tür falz befindet.
F
Schieben Sie den Schlüssel (ohne Kraft) in das
Schlossgehäuse und drehen Sie das Ganze.
F Ziehen Sie die Schlüssel heraus und bringen Sie die Kappe wieder an.
F Schließen Sie die Tür und überprüfen Sie die ordnungsgemäße Verriegelung des
Fahrzeugs von außen. F Entfernen Sie die Kappe, die sich in der
Tür falz befindet.
F
Schieben Sie den Schlüssel (ohne Kraft) in das
Schlossgehäuse und drehen Sie das Ganze.
F Entfernen Sie den Schlüssel und bringen Sie die Kappe wieder an.
F Schließen Sie die Tür und überprüfen Sie die ordnungsgemäße Verriegelung des
Fahrzeugs von außen.
Proace_de.indb 5322/07/2016 14:42

54
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

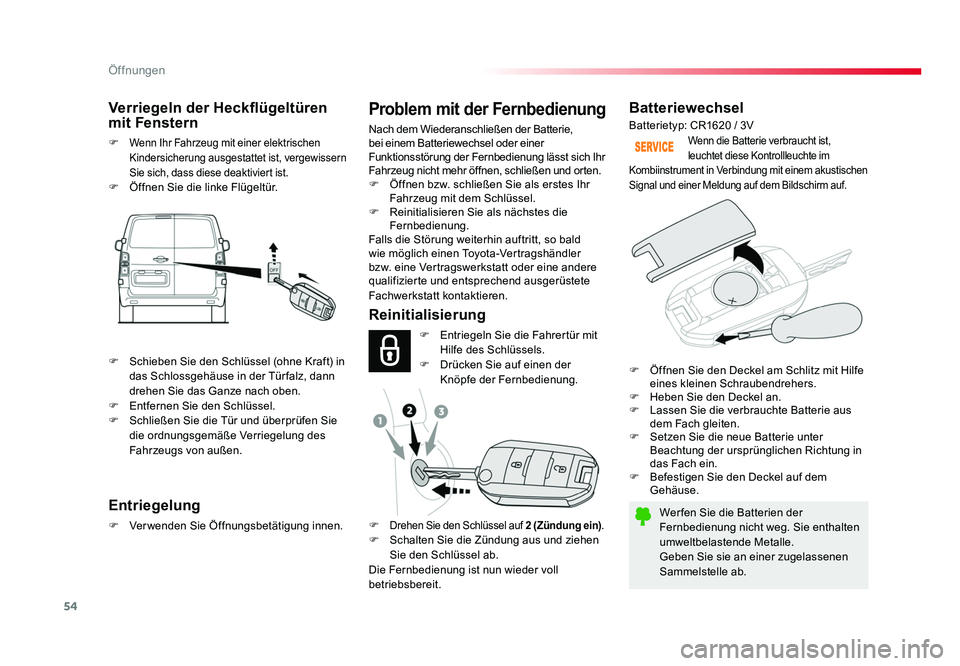

Batteriewechsel
Wer fen Sie die Batterien der
Fernbedienung nicht weg. Sie enthalten
umweltbelastende Metalle.
Geben Sie sie an einer zugelassenen
Sammelstelle ab.
Wenn die Batterie verbraucht ist,
leuchtet diese Kontrollleuchte im
Kombiinstrument in Verbindung mit einem akustischen
Signal und einer Meldung auf dem Bildschirm auf.
Reinitialisierung
Verriegeln der Heckflügeltüren
mit Fenstern
F Wenn Ihr Fahrzeug mit einer elektrischen
Kindersicherung ausgestattet ist, vergewissern
Sie sich, dass diese deaktiviert ist
.
F Öffnen Sie die linke Flügeltür. Batterietyp: CR1620 / 3V
F Entriegeln Sie die Fahrertür mit Hilfe des Schlüssels.
F Drücken Sie auf einen der Knöpfe der Fernbedienung.
F
Drehen Sie den Schlüssel auf 2 (Zündung ein).
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab.
Die Fernbedienung ist nun wieder voll
betriebsbereit.
Entriegelung
F Verwenden Sie Öffnungsbetätigung innen.
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Batterie,
bei einem Batteriewechsel oder einer
Funktionsstörung der Fernbedienung lässt sich Ihr
Fahrzeug nicht mehr öffnen, schließen und orten.
F Öffnen bzw. schließen Sie als erstes Ihr
Fahrzeug mit dem Schlüssel.
F Reinitialisieren Sie als nächstes die Fernbedienung.
Falls die Störung weiterhin auftritt, so bald
wie möglich einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt kontaktieren.
F Öffnen Sie den Deckel am Schlitz mit Hilfe eines kleinen Schraubendrehers.
F Heben Sie den Deckel an.
F Lassen Sie die verbrauchte Batterie aus dem Fach gleiten.
F Setzen Sie die neue Batterie unter Beachtung der ursprünglichen Richtung in
das Fach ein.
F Befestigen Sie den Deckel auf dem Gehäuse.
F Schieben Sie den Schlüssel (ohne Kraft) in
das Schlossgehäuse in der Tür falz, dann
drehen Sie das Ganze nach oben.
F Entfernen Sie den Schlüssel.
F Schließen Sie die Tür und überprüfen Sie die ordnungsgemäße Verriegelung des
Fahrzeugs von außen.
Proace_de.indb 5422/07/2016 14:42

55
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

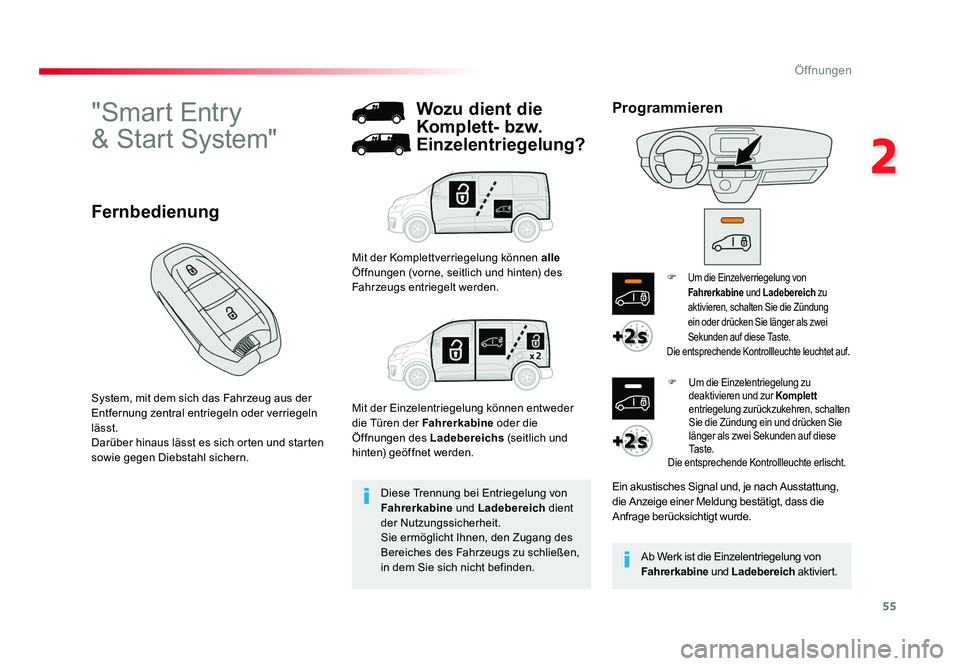

"Smart Entry
& Start System"
System, mit dem sich das Fahrzeug aus der
Entfernung zentral entriegeln oder verriegeln
lässt.
Darüber hinaus lässt es sich orten und starten
sowie gegen Diebstahl sichern.
Fernbedienung
Diese Trennung bei Entriegelung von
Fahrerkabine und Ladebereich dient
der Nutzungssicherheit.
Sie ermöglicht Ihnen, den Zugang des
Bereiches des Fahrzeugs zu schließen,
in dem Sie sich nicht befinden.
Wozu dient die
Komplett- bzw.
Einzelentriegelung?
Mit der Komplettverriegelung können alle
Öffnungen (vorne, seitlich und hinten) des
Fahrzeugs entriegelt werden.
Mit der Einzelentriegelung können entweder
die Türen der Fahrerkabine oder die
Öffnungen des Ladebereichs (seitlich und
hinten) geöffnet werden. F
Um die Einzelverriegelung von
Fahrerkabine
und Ladebereich zu
aktivieren, schalten Sie die Zündung
ein oder drücken Sie länger als zwei
Sekunden auf diese Taste.
Die entsprechende Kontrollleuchte leuchtet auf
.
Ein akustisches Signal und, je nach Ausstattung,
die Anzeige einer Meldung bestätigt, dass die
Anfrage berücksichtigt wurde.
F Um die Einzelentriegelung zu
deaktivieren und zur Komplett
entriegelung zurückzukehren, schalten
Sie die Zündung ein und drücken Sie
länger als zwei Sekunden auf diese
Ta s t e .
Die entsprechende Kontrollleuchte erlischt.
Ab Werk ist die Einzelentriegelung von
Fahrerkabine und Ladebereich aktiviert.
Programmieren
Proace_de.indb 5522/07/2016 14:42

56
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

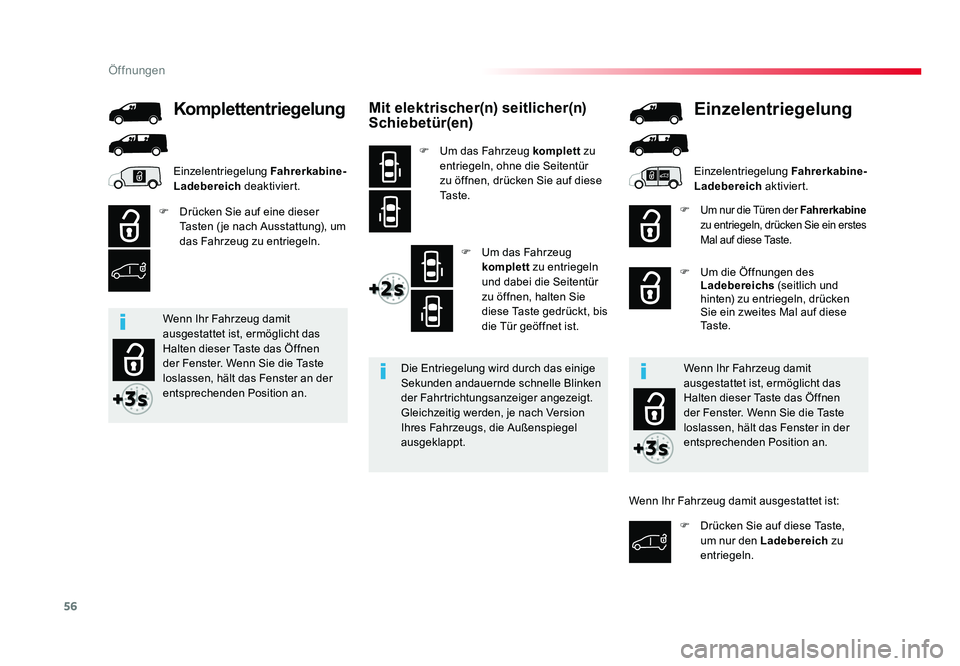

Mit elektrischer(n) seitlicher(n)
Schiebetür(en)
F Um das Fahrzeug komplett zu
entriegeln, ohne die Seitentür
zu öffnen, drücken Sie auf diese
Ta s t e .
F Um das Fahrzeug komplett zu entriegeln
und dabei die Seitentür
zu öffnen, halten Sie
diese Taste gedrückt, bis
die Tür geöffnet ist.
Die Entriegelung wird durch das einige
Sekunden andauernde schnelle Blinken
der Fahrtrichtungsanzeiger angezeigt.
Gleichzeitig werden, je nach Version
Ihres Fahrzeugs, die Außenspiegel
ausgeklappt.
F Drücken Sie auf eine dieser
Tasten ( je nach Ausstattung), um
das Fahrzeug zu entriegeln. F
Um nur die Türen der
Fahrerkabine
zu entriegeln, drücken Sie ein erstes
Mal auf diese Taste
.
F Um die Öffnungen des Ladebereichs (seitlich und
hinten) zu entriegeln, drücken
Sie ein zweites Mal auf diese
Ta s t e .
Komplettentriegelung Einzelentriegelung
Einzelentriegelung Fahrerkabine-
Ladebereich deaktiviert. Einzelentriegelung Fahrerkabine-
Ladebereich
aktiviert.
Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Halten dieser Taste das Öffnen
der Fenster. Wenn Sie die Taste
loslassen, hält das Fenster an der
entsprechenden Position an. Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Halten dieser Taste das Öffnen
der Fenster. Wenn Sie die Taste
loslassen, hält das Fenster in der
entsprechenden Position an.
F Drücken Sie auf diese Taste, um nur den Ladebereich zu
entriegeln.
Wenn Ihr Fahrzeug damit ausgestattet ist:
Proace_de.indb 5622/07/2016 14:42
