Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

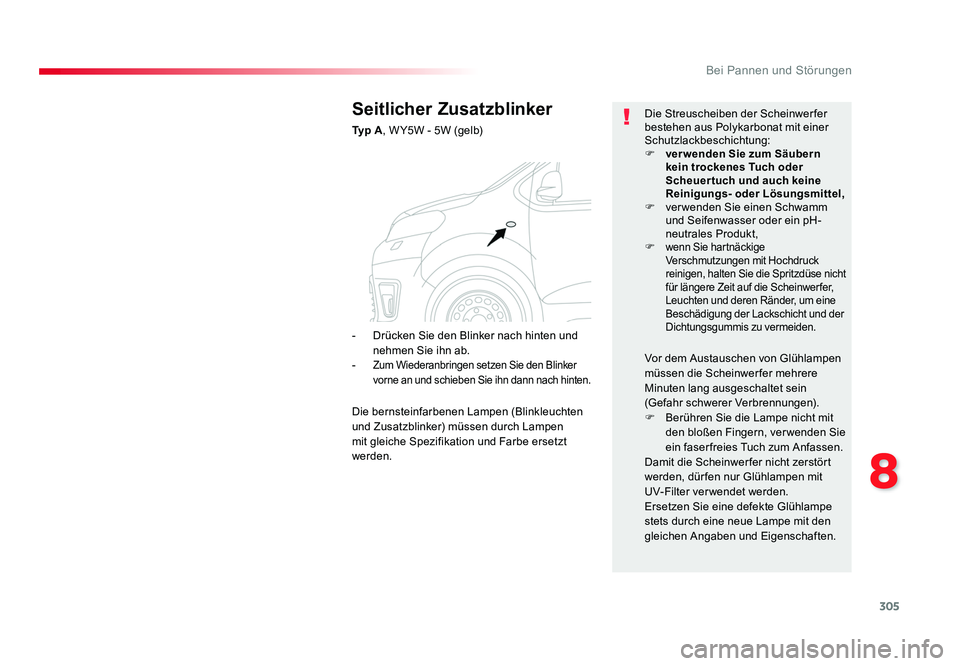

Seitlicher Zusatzblinker
Ty p A, W Y5W - 5W (gelb) Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
ver wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,
F ver wenden Sie einen Schwamm und Seifenwasser oder ein pH-
neutrales Produkt,
F
wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse nicht
für längere Zeit auf die Scheinwer fer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F Berühren Sie die Lampe nicht mit
den bloßen Fingern, ver wenden Sie
ein faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
- Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab.
- Zum Wiederanbringen setzen Sie den Blinker
vorne an und schieben Sie ihn dann nach hinten.
Die bernsteinfarbenen Lampen (Blinkleuchten
und Zusatzblinker) müssen durch Lampen
mit gleiche Spezifikation und Farbe ersetzt
werden.
Proace_de.indb 30522/07/2016 14:45

306
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in
den Scheinwer fer darauf, dass alles
bis zum "Klick" der Verriegelung in der
Halterung positioniert wird.

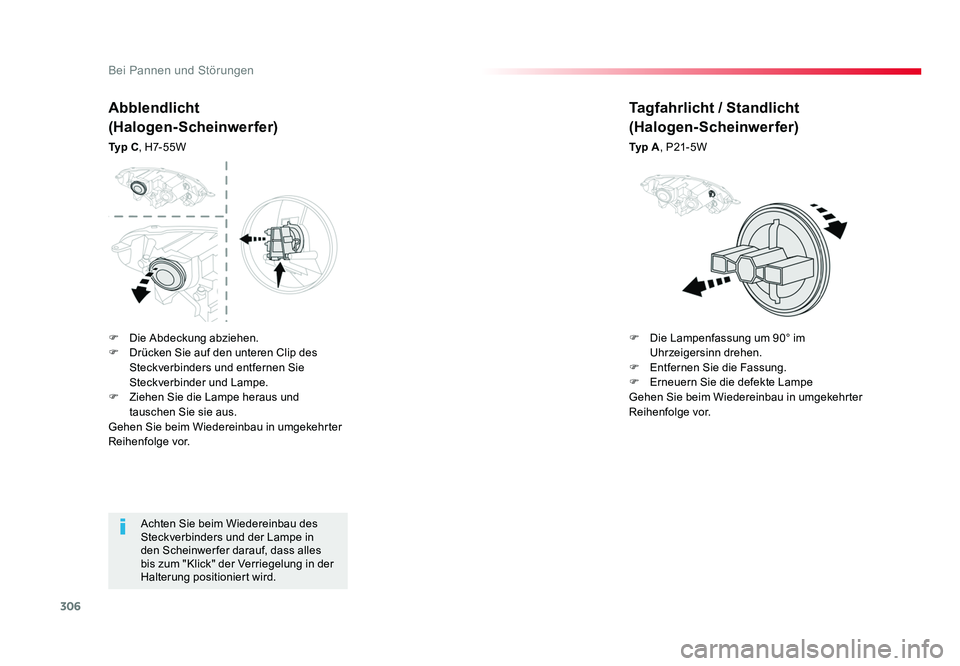

Abblendlicht
(Halogen-Scheinwerfer)
Ty p C, H7-55W
Tagfahrlicht / Standlicht
(Halogen-Scheinwerfer)
Ty p A , P21- 5W
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F Die Lampenfassung um 90° im
Uhrzeigersinn drehen.
F Entfernen Sie die Fassung.
F Erneuern Sie die defekte Lampe
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_de.indb 30622/07/2016 14:45

307
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Vorsicht im Bereich hinter der
rechten Leuchte (Fahrzeugrichtung);
dieser ist möglicherweise heiß und
es besteht Verbrennungsgefahr
(Entlüftungsschläuche).Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Halogen-Scheinwerfer)
Ty p B, PY21W-21W (bernsteinfarben)

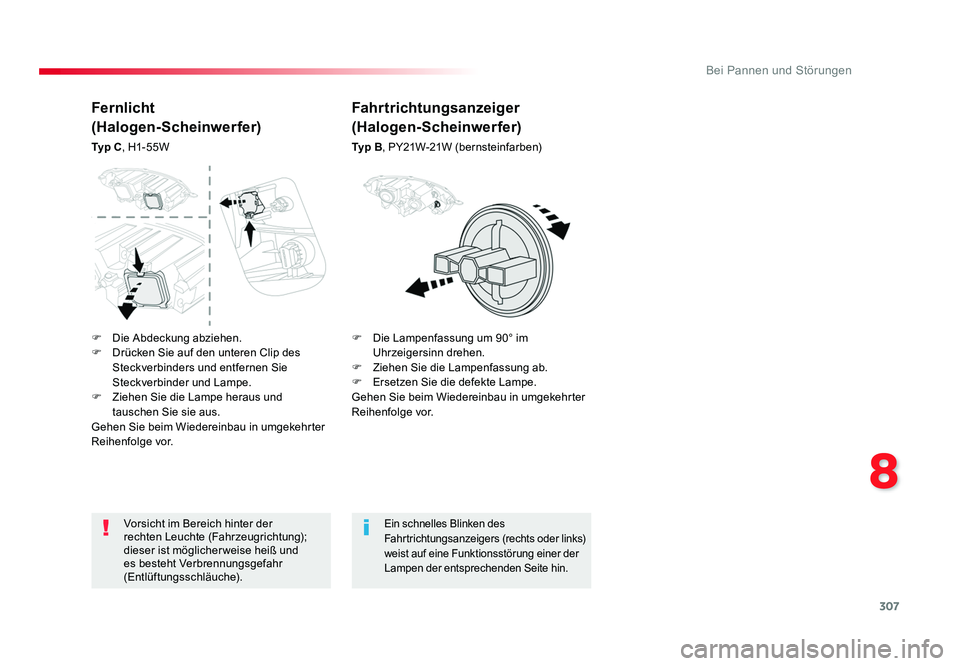

Fernlicht
(Halogen-Scheinwerfer)
Ty p C, H1-55W
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F Die Lampenfassung um 90° im
Uhrzeigersinn drehen.
F Ziehen Sie die Lampenfassung ab.
F Ersetzen Sie die defekte Lampe.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_de.indb 30722/07/2016 14:45

308
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

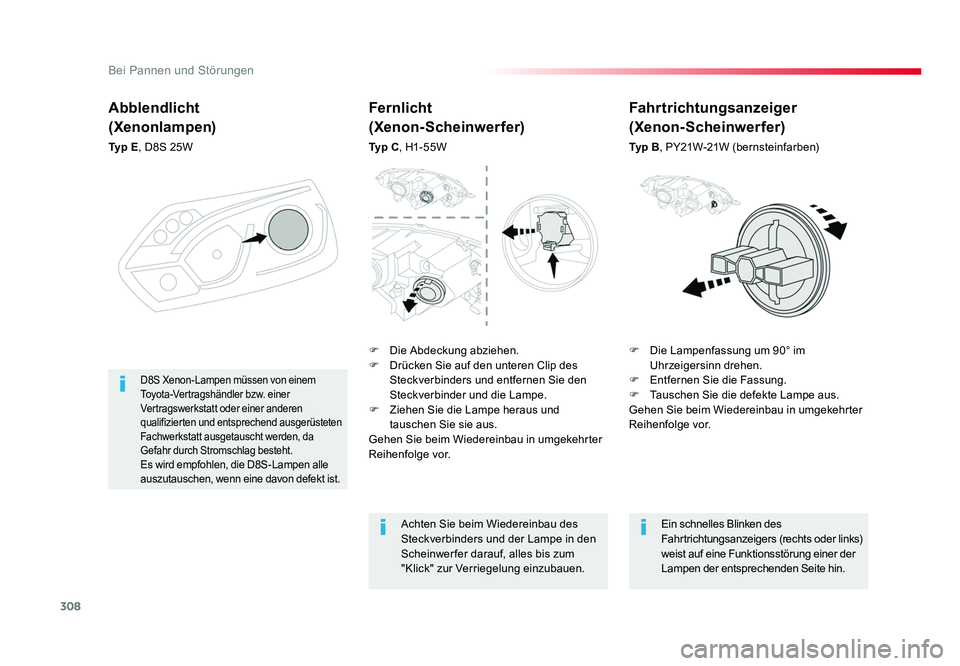

Abblendlicht
(Xenonlampen)
Ty p E, D8S 25W
F Die Lampenfassung um 90° im Uhrzeigersinn drehen.
F Entfernen Sie die Fassung.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
D8S Xenon-Lampen müssen von einem
Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgetauscht werden, da
Gefahr durch Stromschlag besteht.
Es wird empfohlen, die D8S-Lampen alle
auszutauschen, wenn eine davon defekt ist.
Fernlicht
(Xenon-Scheinwerfer)
Ty p C , H1-55W
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwer fer darauf, alles bis zum
"Klick" zur Verriegelung einzubauen. Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Xenon-Scheinwerfer)
Ty p B
, PY21W-21W (bernsteinfarben)
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_de.indb 30822/07/2016 14:45

309
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Nebelscheinwerfer
Ty p C, H11-55W
F Drücken Sie auf den Verriegelungsclip und klemmen Sie den Steckverbinder ab.
F Schrauben Sie die Lampenfassung eine Vierteldrehung entgegen dem
Uhrzeigersinn heraus.
F Ziehen Sie die Lampenfassung heraus.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Sie können sich zum Austausch dieser
Lampen auch an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt wenden.
F Lösen Sie die Schrauben des Deflektors A unter der vorderen Stoßstange.
F Entfernen Sie Deflektor A.
Wenden Sie sich zum Austausch dieses
Typs von LED-Lampen, Leuchtenführungen
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Bei Toyota-Händlern ist ein Austauschsatz für
LED-Lampen erhältlich.

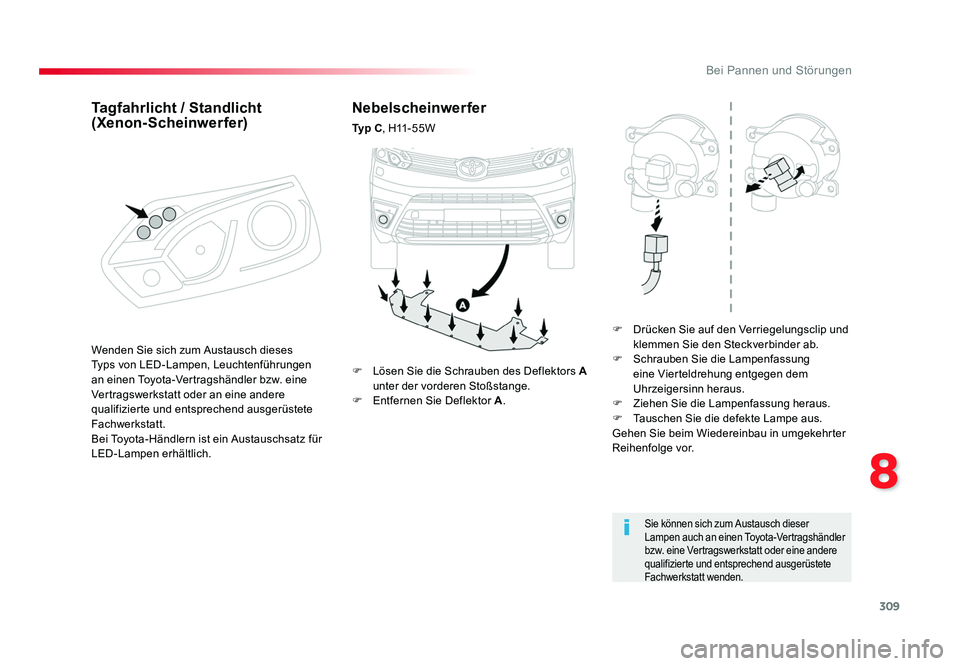

Tagfahrlicht / Standlicht

(Xenon-Scheinwerfer)
Proace_de.indb 30922/07/2016 14:45

310
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

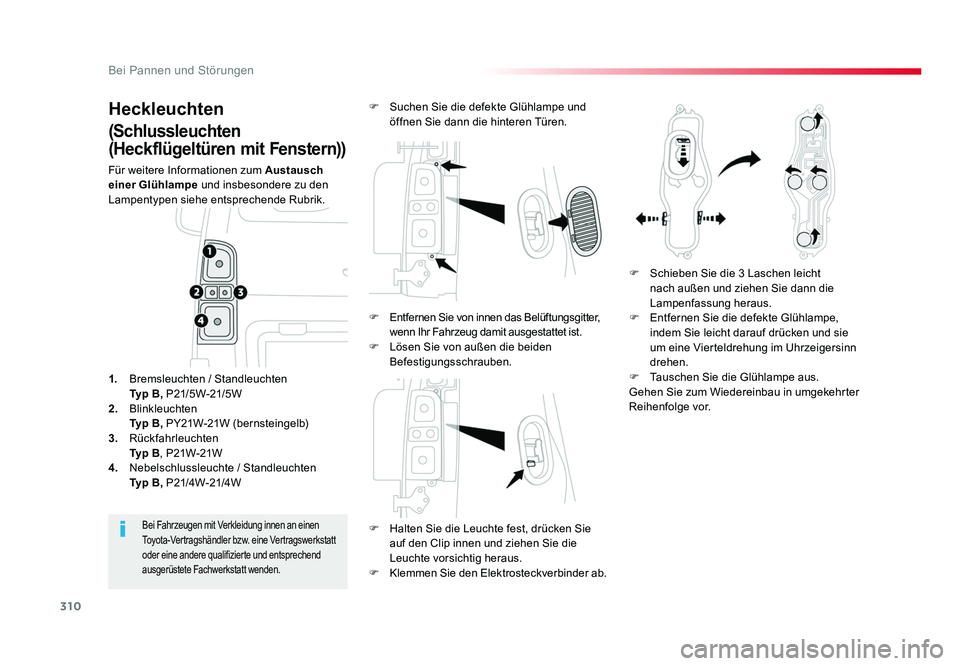

Heckleuchten
(Schlussleuchten
(Heckflügeltüren mit Fenstern))
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie auf den Clip innen und ziehen Sie die
Leuchte vorsichtig heraus.
F Klemmen Sie den Elektrosteckverbinder ab.
Bei Fahrzeugen mit Verkleidung innen an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt wenden.
1. Bremsleuchten / Standleuchten
Ty p B , P21/5W-21/5W
2. Blinkleuchten
Ty p B , PY21W-21W (bernsteingelb)
3. Rückfahrleuchten
Ty p B , P21W-21W
4. Nebelschlussleuchte / Standleuchten
Ty p B , P21/4W-21/4W F Suchen Sie die defekte Glühlampe und
öffnen Sie dann die hinteren Türen.
F Schieben Sie die 3 Laschen leicht nach außen und ziehen Sie dann die
Lampenfassung heraus.
F Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
um eine Vierteldrehung im Uhrzeigersinn
drehen.
F Tauschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.
F
Entfernen Sie von innen das Belüftungsgitter,
wenn Ihr Fahrzeug damit ausgestattet ist.
F Lösen Sie von außen die beiden Befestigungsschrauben.
Proace_de.indb 31022/07/2016 14:45

311
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Kennzeichenleuchten
(Heckflügeltüren mit Fenstern)
Ty p A, W5W-5W
F Entfernen Sie die Kunststoffverkleidung mit Hilfe eines dünnen Schraubendrehers.
F Drücken Sie die Leuchte durch die Öffnung mit einem Schraubendreher nach außen.
F Klemmen Sie den Steckverbinder ab.
F Entfernen Sie die Leuchte.
F Lösen Sie die Lampenfassung, indem Sie sie um eine Vierteldrehung entgegen dem
Uhrzeigersinn drehen.
F Tauschen Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Glühlampe, um sie zu befestigen.

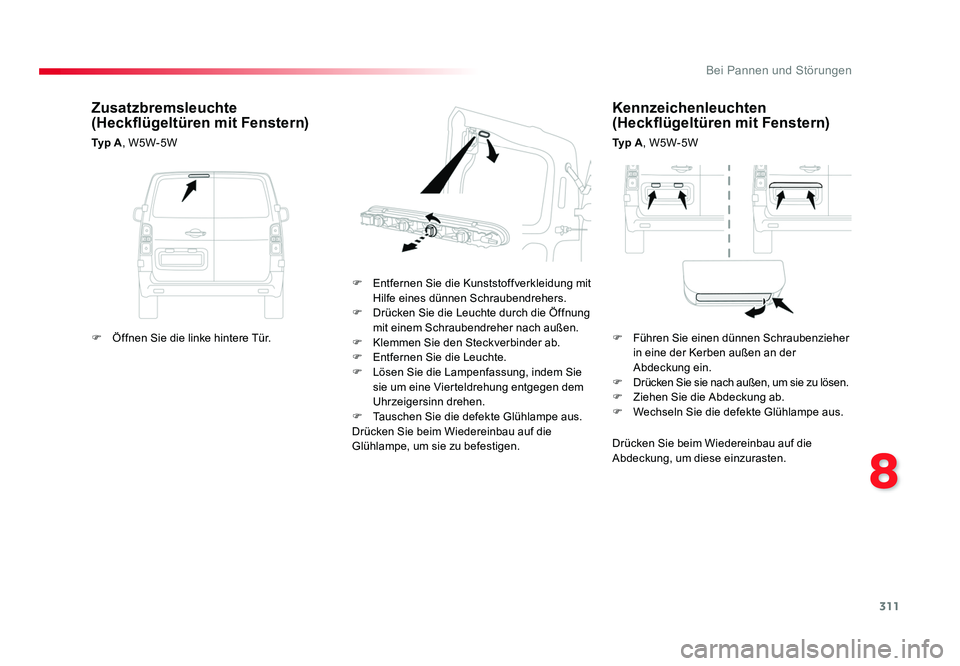

Zusatzbremsleuchte
(Heckflügeltüren mit Fenstern)
Ty p A , W5W-5W
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
F Öffnen Sie die linke hintere Tür.
F Führen Sie einen dünnen Schraubenzieher
in eine der Kerben außen an der
Abdeckung ein.
F Drücken Sie sie nach außen, um sie zu lösen.
F Ziehen Sie die Abdeckung ab.
F Wechseln Sie die defekte Glühlampe aus.
Proace_de.indb 31122/07/2016 14:45

312
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

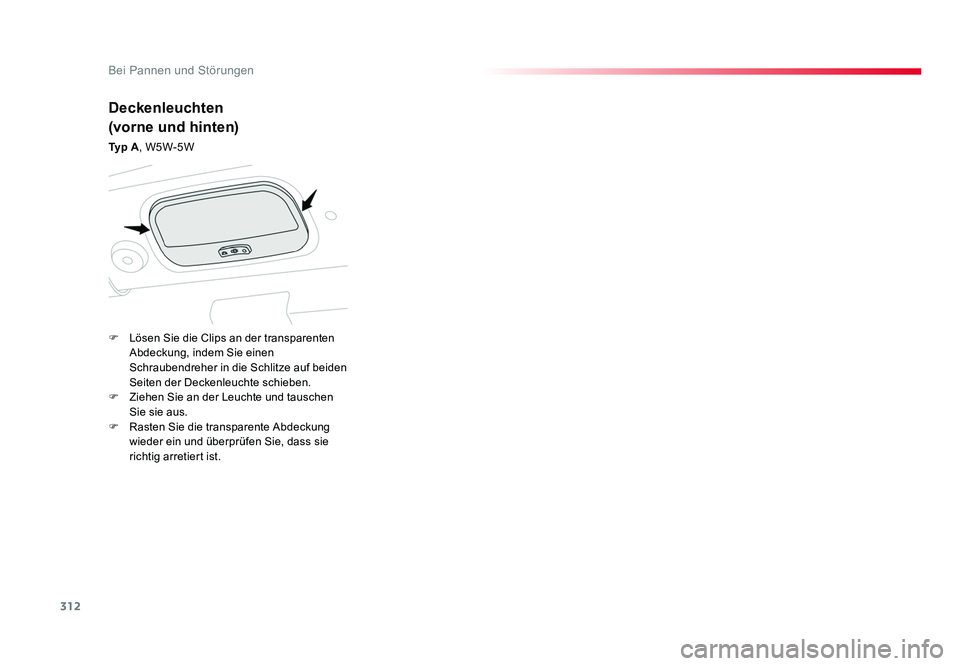

Deckenleuchten
(vorne und hinten)
Ty p A, W5W-5W
F Lösen Sie die Clips an der transparenten Abdeckung, indem Sie einen
Schraubendreher in die Schlitze auf beiden
Seiten der Deckenleuchte schieben.
F Ziehen Sie an der Leuchte und tauschen Sie sie aus.
F Rasten Sie die transparente Abdeckung wieder ein und überprüfen Sie, dass sie
richtig arretiert ist.
