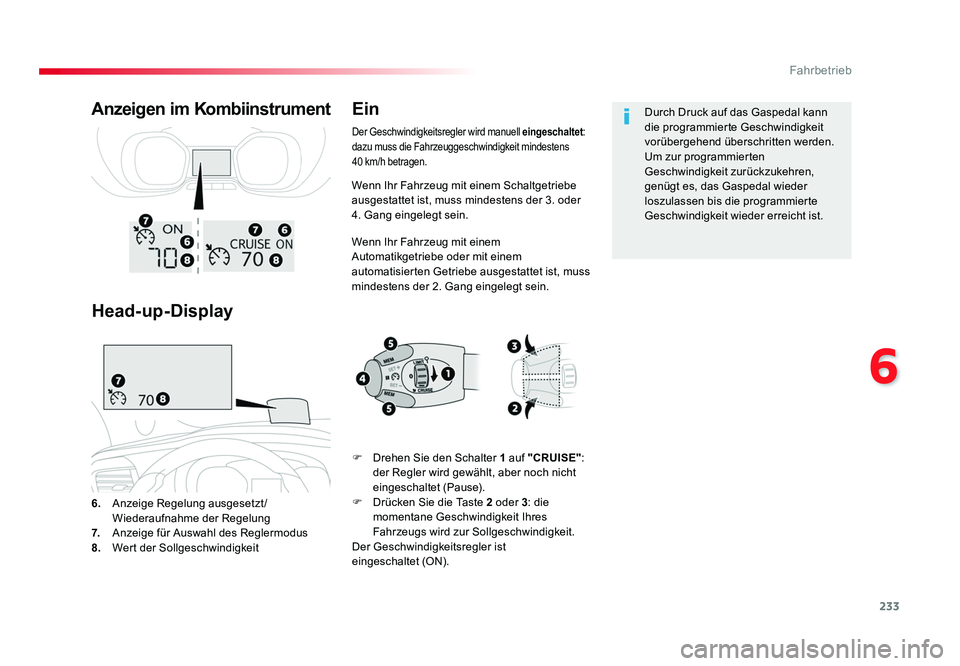

233
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss mindestens der 3. oder
4. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe oder mit einem
automatisierten Getriebe ausgestattet ist, muss
mindestens der 2. Gang eingelegt sein.
6. Anzeige Regelung ausgesetzt /
Wiederaufnahme der Regelung
7. Anzeige für Auswahl des Reglermodus
8. Wert der Sollgeschwindigkeit
Anzeigen im Kombiinstrument
Head-up-Display Ein
F Drehen Sie den Schalter
1 auf "CRUISE":
der Regler wird gewählt, aber noch nicht
eingeschaltet (Pause).
F Drücken Sie die Taste 2 oder 3: die
momentane Geschwindigkeit Ihres
Fahrzeugs wird zur Sollgeschwindigkeit.
Der Geschwindigkeitsregler ist
eingeschaltet (ON). Durch Druck auf das Gaspedal kann
die programmierte Geschwindigkeit
vorübergehend überschritten werden.
Um zur programmierten
Geschwindigkeit zurückzukehren,
genügt es, das Gaspedal wieder
loszulassen bis die programmierte
Geschwindigkeit wieder erreicht ist.
Der Geschwindigkeitsregler wird manuell
eingeschaltet:
dazu muss die Fahrzeuggeschwindigkeit mindestens
40 km/h betragen.
Proace_de.indb 23322/07/2016 14:44

234
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Pause
Der Geschwindigkeitsregler wird
von Hand oder durch Betätigung des
Brems- oder Kupplungspedals oder aus
Sicherheitsgründen auch beim Auslösen
des ESP ausgesetzt.
- Durch Drücken der Taste 5, wenn
Ihr Fahrzeug mit der Erkennung der
Geschwindigkeitsbegrenzung ausgestattet ist:
F die gespeicherte Geschwindigkeit wird im Kombiinstrument angezeigt,
F drücken Sie ein zweites Mal auf die
Ta s t e 5, um die Geschwindigkeit zu
speichern.
Der Wert wird sofort im Kombiinstrument angezeigt.
Sobald aktiviert, können Sie die Funktion des
Reglers kurzfristig aussetzen, indem Sie die
Ta s t e 4 drücken: das Aufheben der Funktion
(Pause) wird in der Anzeige bestätigt.
Wenn der Geschwindigkeitsregler aktiviert ist, können
Sie die Anfangsgeschwindigkeit ändern, entweder:
- mit den Tasten 2 oder 3:
F durch kurzes wiederholtes Drücken, um eine Änderung von + oder - 1 km/h
herbeizuführen,
F
durch anhaltendes Drücken, um eine
Änderung von + oder - 5 km/h herbeizuführen,
Änderung der Anfangsgeschwindigkeit
(Sollgeschwindigkeit)
- durch Druck auf Taste 5 , wenn Ihr Fahrzeug
mit Geschwindigkeitsspeicherung
ausgestattet ist:
F die 6 Speicherstufen erscheinen auf
dem Touchscreen,
F wählen Sie einen Wert aus: dieser Wert erscheint im Kombiinstrument.
Der Auswahlbildschirm wird nach einer Weile
geschlossen.
Die Änderung ist nun wirksam. Weitere Informationen über den
Verkehrszeichen-Assistenten finden
Sie im entsprechenden Abschnitt.
Proace_de.indb 23422/07/2016 14:44

235
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Überschreiten der
programmierten Geschwindigkeit
Bei Überschreiten der programmierten
Geschwindigkeit blinkt diese in der Anzeige.
Sobald das Fahrzeug wieder seine
programmierte Geschwindigkeit erreicht hat,
bleibt die Anzeige konstant.
Aus
F Drehen Sie den Schalter 1 auf "0".
Die Einstellungen des Reglers werden nicht mehr angezeigt. Bei einer Funktionsstörung des Reglers blinken
Striche in der Anzeige.
Lassen Sie den Regler von einem Toyota-
Vertragspartner oder einer qualifizierte
Fachwerkstatt überprüfen.
FunktionsstörungBesondere Vorsicht ist geboten, wenn
der Regler in Betrieb ist und Sie eine der
Tasten zur Änderung der programmierten
Geschwindigkeit ununterbrochen
drücken: die Geschwindigkeit kann sich in
diesem Fall sehr schnell ändern.
Benutzen Sie den Geschwindigkeitsregler
nicht auf rutschiger Fahrbahn oder in
dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Bei starker Steigung oder
Abschleppen kann die programmierte
Geschwindigkeit nicht erreicht bzw.
gehalten werden.
Die Ver wendung von durch Toyota
nicht zugelassenen Fußmatten
kann die Funktionsweise des
Geschwindigkeitsbegrenzers
behindern.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass die
Fußmatte richtig liegt,
- legen Sie niemals mehrere Fußmatten übereinander.
Proace_de.indb 23522/07/2016 14:44

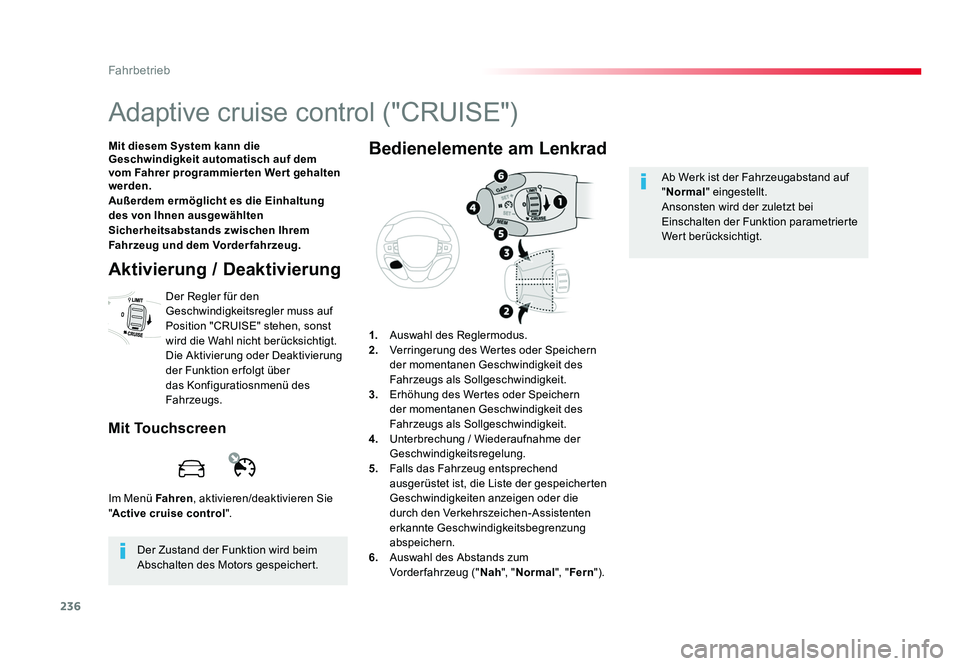

236
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Adaptive cruise control ("CRUISE")
Mit diesem System kann die
Geschwindigkeit automatisch auf dem
vom Fahrer programmier ten Wer t gehalten
werden.
Außerdem ermöglicht es die Einhaltung
des von Ihnen ausgewählten
Sicherheitsabstands zwischen Ihrem
Fahrzeug und dem Vorderfahrzeug.
Im Menü Fahren, aktivieren/deaktivieren Sie
" Active cruise control ".
Der Zustand der Funktion wird beim
Abschalten des Motors gespeichert.
Aktivierung / Deaktivierung
Der Regler für den
Geschwindigkeitsregler muss auf
Position "CRUISE" stehen, sonst
wird die Wahl nicht berücksichtigt.
Die Aktivierung oder Deaktivierung
der Funktion er folgt über
das Konfiguratiosnmenü des
Fahrzeugs.
Mit Touchscreen
1. Auswahl des Reglermodus.
2. Verringerung des Wertes oder Speichern
der momentanen Geschwindigkeit des
Fahrzeugs als Sollgeschwindigkeit.
3. Erhöhung des Wertes oder Speichern
der momentanen Geschwindigkeit des
Fahrzeugs als Sollgeschwindigkeit.
4. Unterbrechung / Wiederaufnahme der
Geschwindigkeitsregelung.
5. Falls das Fahrzeug entsprechend
ausgerüstet ist, die Liste der gespeicherten
Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten
erkannte Geschwindigkeitsbegrenzung
abspeichern.
6. Auswahl des Abstands zum
Vorder fahrzeug (" Nah", "Normal ", "Fern ").
Bedienelemente am Lenkrad
Ab Werk ist der Fahrzeugabstand auf
"Normal " eingestellt.
Ansonsten wird der zuletzt bei
Einschalten der Funktion parametrierte
Wert berücksichtigt.
Proace_de.indb 23622/07/2016 14:44

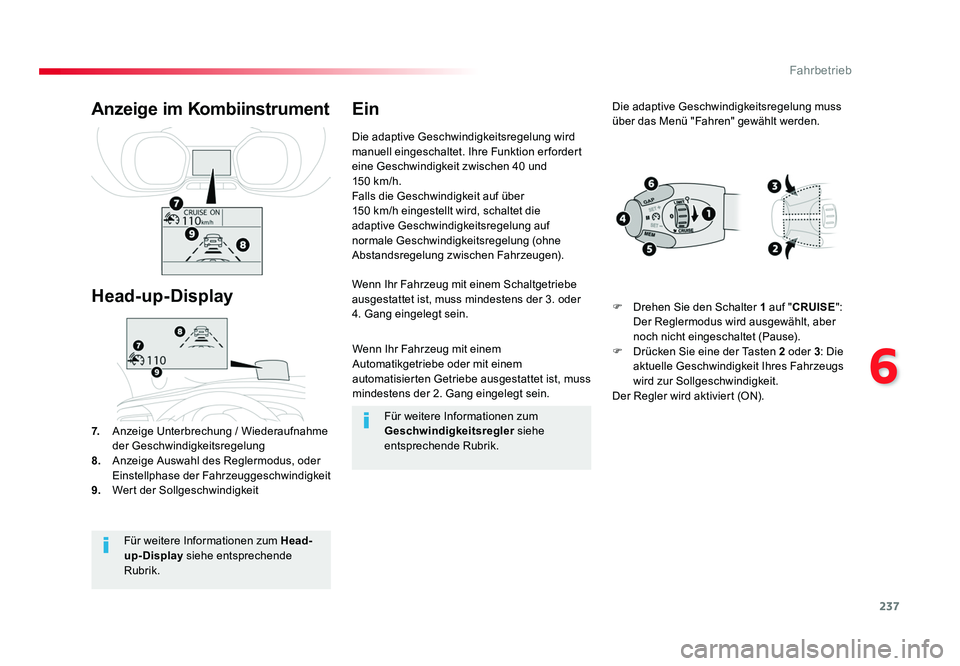

237
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe oder mit einem
automatisierten Getriebe ausgestattet ist, muss
mindestens der 2. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss mindestens der 3. oder
4. Gang eingelegt sein.
7. Anzeige Unterbrechung / Wiederaufnahme
der Geschwindigkeitsregelung
8. Anzeige Auswahl des Reglermodus, oder
Einstellphase der Fahrzeuggeschwindigkeit
9. Wert der Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display
Die adaptive Geschwindigkeitsregelung wird
manuell eingeschaltet. Ihre Funktion er fordert
eine Geschwindigkeit zwischen 40 und
150 km/h.
Falls die Geschwindigkeit auf über
150 km/h eingestellt wird, schaltet die
adaptive Geschwindigkeitsregelung auf
normale Geschwindigkeitsregelung (ohne
Abstandsregelung zwischen Fahrzeugen).
Ein
Für weitere Informationen zum Head-
up-Display siehe entsprechende
Rubrik. Für weitere Informationen zum
Geschwindigkeitsregler
siehe
entsprechende Rubrik. Die adaptive Geschwindigkeitsregelung muss
über das Menü "Fahren" gewählt werden.
F Drehen Sie den Schalter
1 auf "CRUISE ":
Der Reglermodus wird ausgewählt, aber
noch nicht eingeschaltet (Pause).
F Drücken Sie eine der Tasten 2 oder 3: Die
aktuelle Geschwindigkeit Ihres Fahrzeugs
wird zur Sollgeschwindigkeit.
Der Regler wird aktiviert (ON).
Proace_de.indb 23722/07/2016 14:44

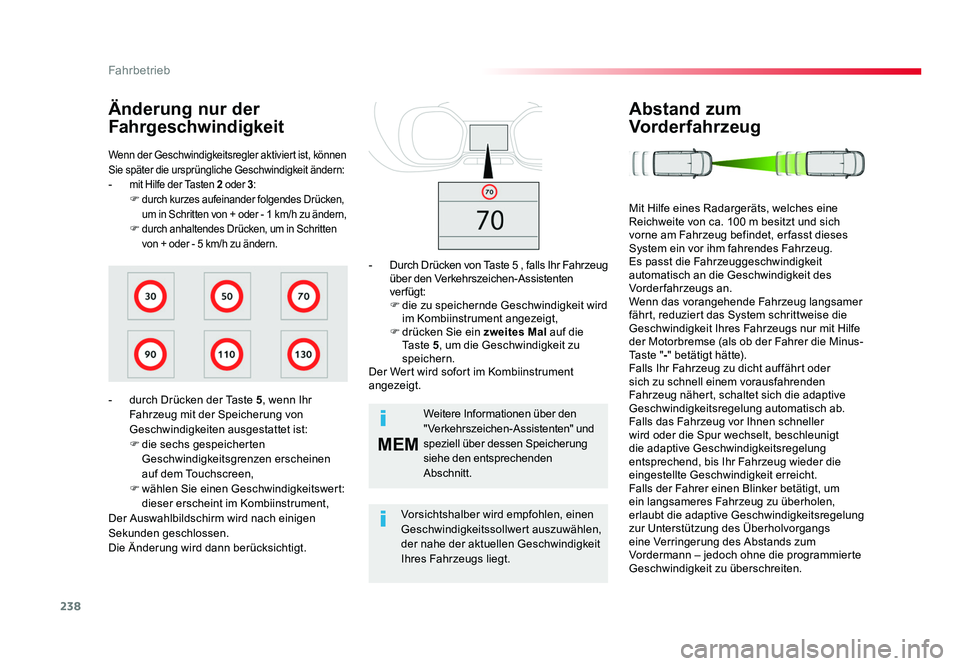

238
MEM
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Wenn der Geschwindigkeitsregler aktiviert ist, können
Sie später die ursprüngliche Geschwindigkeit ändern:
- mit Hilfe der Tasten 2 oder 3 :F durch kurzes aufeinander folgendes Drücken,
um in Schritten von + oder - 1 km/h zu ändern,
F durch anhaltendes Drücken, um in Schritten
von + oder - 5 km/h zu ändern.
Änderung nur der
Fahrgeschwindigkeit
- durch Drücken der Taste 5, wenn Ihr
Fahrzeug mit der Speicherung von
Geschwindigkeiten ausgestattet ist:
F die sechs gespeicherten Geschwindigkeitsgrenzen erscheinen
auf dem Touchscreen,
F wählen Sie einen Geschwindigkeitswert: dieser erscheint im Kombiinstrument,
Der Auswahlbildschirm wird nach einigen
Sekunden geschlossen.
Die Änderung wird dann berücksichtigt. Weitere Informationen über den
"Verkehrszeichen-Assistenten" und
speziell über dessen Speicherung
siehe den entsprechenden
Abschnitt.
Vorsichtshalber wird empfohlen, einen
Geschwindigkeitssollwert auszuwählen,
der nahe der aktuellen Geschwindigkeit
Ihres Fahrzeugs liegt.
-
Durch Drücken von Taste 5 , falls Ihr Fahrzeug
über den Verkehrszeichen-Assistenten
verfügt:
F die zu speichernde Geschwindigkeit wird
im Kombiinstrument angezeigt,
F drücken Sie ein zweites Mal auf die
Ta s t e 5, um die Geschwindigkeit zu
speichern.
Der Wert wird sofort im Kombiinstrument
angezeigt.
Abstand zum
Vorderfahrzeug
Mit Hilfe eines Radargeräts, welches eine
Reichweite von ca. 100 m besitzt und sich
vorne am Fahrzeug befindet, er fasst dieses
System ein vor ihm fahrendes Fahrzeug.
Es passt die Fahrzeuggeschwindigkeit
automatisch an die Geschwindigkeit des
Vorderfahrzeugs an.
Wenn das vorangehende Fahrzeug langsamer
fährt, reduziert das System schrittweise die
Geschwindigkeit Ihres Fahrzeugs nur mit Hilfe
der Motorbremse (als ob der Fahrer die Minus-
Taste " -" betätigt hätte).
Falls Ihr Fahrzeug zu dicht auffährt oder
sich zu schnell einem vorausfahrenden
Fahrzeug nähert, schaltet sich die adaptive
Geschwindigkeitsregelung automatisch ab.
Falls das Fahrzeug vor Ihnen schneller
wird oder die Spur wechselt, beschleunigt
die adaptive Geschwindigkeitsregelung
entsprechend, bis Ihr Fahrzeug wieder die
eingestellte Geschwindigkeit erreicht.
Falls der Fahrer einen Blinker betätigt, um
ein langsameres Fahrzeug zu überholen,
erlaubt die adaptive Geschwindigkeitsregelung
zur Unterstützung des Überholvorgangs
eine Verringerung des Abstands zum
Vordermann – jedoch ohne die programmierte
Geschwindigkeit zu überschreiten.
Proace_de.indb 23822/07/2016 14:44

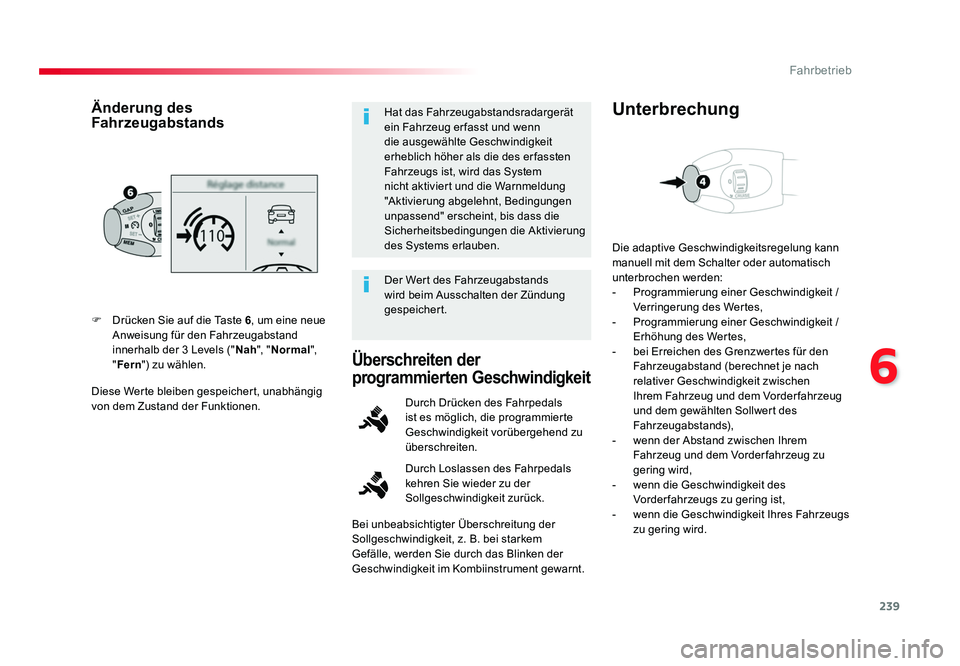

239
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Diese Werte bleiben gespeichert, unabhängig
von dem Zustand der Funktionen. F Drücken Sie auf die Taste 6, um eine neue
Anweisung für den Fahrzeugabstand
innerhalb der 3 Levels (" Nah", "Normal ",
" Fern ") zu wählen.
Änderung des
FahrzeugabstandsHat das Fahrzeugabstandsradargerät
ein Fahrzeug er fasst und wenn
die ausgewählte Geschwindigkeit
erheblich höher als die des er fassten
Fahrzeugs ist, wird das System
nicht aktiviert und die Warnmeldung
"Aktivierung abgelehnt, Bedingungen
unpassend" erscheint, bis dass die
Sicherheitsbedingungen die Aktivierung
des Systems erlauben.
Der Wert des Fahrzeugabstands
wird beim Ausschalten der Zündung
gespeichert.
Überschreiten der
programmierten Geschwindigkeit
Durch Loslassen des Fahrpedals
kehren Sie wieder zu der
Sollgeschwindigkeit zurück. Durch Drücken des Fahrpedals
ist es möglich, die programmierte
Geschwindigkeit vorübergehend zu
überschreiten. Die adaptive Geschwindigkeitsregelung kann
manuell mit dem Schalter oder automatisch
unterbrochen werden:
- Programmierung einer Geschwindigkeit /
Verringerung des Wertes,
- Programmierung einer Geschwindigkeit / Erhöhung des Wertes,
- bei Erreichen des Grenzwertes für den Fahrzeugabstand (berechnet je nach
relativer Geschwindigkeit zwischen
Ihrem Fahrzeug und dem Vorder fahrzeug
und dem gewählten Sollwert des
Fahrzeugabstands),
- wenn der Abstand zwischen Ihrem Fahrzeug und dem Vorder fahrzeug zu
gering wird,
- wenn die Geschwindigkeit des Vorder fahrzeugs zu gering ist,
- wenn die Geschwindigkeit Ihres Fahrzeugs zu gering wird.
Unterbrechung
Bei unbeabsichtigter Überschreitung der
Sollgeschwindigkeit, z. B. bei starkem
Gefälle, werden Sie durch das Blinken der
Geschwindigkeit im Kombiinstrument gewarnt.
Proace_de.indb 23922/07/2016 14:44

240
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
In nachfolgender Tabelle werden die angezeigten Warnungen und Meldungen, je nach Fahrsituation, beschrieben.
Die Anzeige dieser Warnungen er folgt nicht sequentiell.
Fahrsituationen und entsprechende Warnmeldungen
PiktogrammEntsprechende Meldung Kommentar
Kein Fahrzeug er fasst:
das System funktioniert wie ein Standardgeschwindigkeitsregler.
Er fassung eines Fahrzeugs innerhalb der Reichweite des Radargeräts:
das System funktioniert wie ein Standardgeschwindigkeitsregler.
"ANGEPASSTE
GESCHWINDIGKEIT" Er fassung eines sehr nahen Fahrzeugs oder dessen Geschwindigkeit unterhalb der
eingestellten Sollgeschwindigkeit liegt.
Das System benutzt die Motorbremse zur Verlangsamung Ihres Fahrzeugs (begrenzt
auf 30 km/h) und hält es auf der Geschwindigkeit des Vorder fahrzeugs, um den
programmierten Fahrzeugabstand zu berücksichtigen.
Durch automatisches Verlangsamen hinter einem Fahrzeug kann die tatsächliche
Geschwindigkeit höher sein als die angezeigte "angepasste Geschwindigkeit".
"ANGEPASSTE
GESCHWINDIGKEIT" Wenn die angepasste Geschwindigkeit die Grenze der eingestellten Geschwindigkeit
erreicht (Sollwert - 30 km/h) hat, blinkt die angepasste Geschwindigkeit sowie der
Wert der Sollgeschwindigkeit, um anzuzeigen, dass das System in Kürze automatisch
deaktiviert wird.
"Geschwindigkeitsregler nicht
aktiv" Wenn das System die Grenze der machbaren Geschwindigkeitseinstellung überschreitet
und falls der Fahrer nicht reagiert (Einschalten des Blinkers, Spur wechsel, Verringerung
der Fahrzeuggeschwindigkeit), wird das System automatisch deaktiviert.
Die Anzeige der Deaktivierungsmeldung er folgt zusammen mit einem akustischen Signal.
Proace_de.indb 24022/07/2016 14:44
