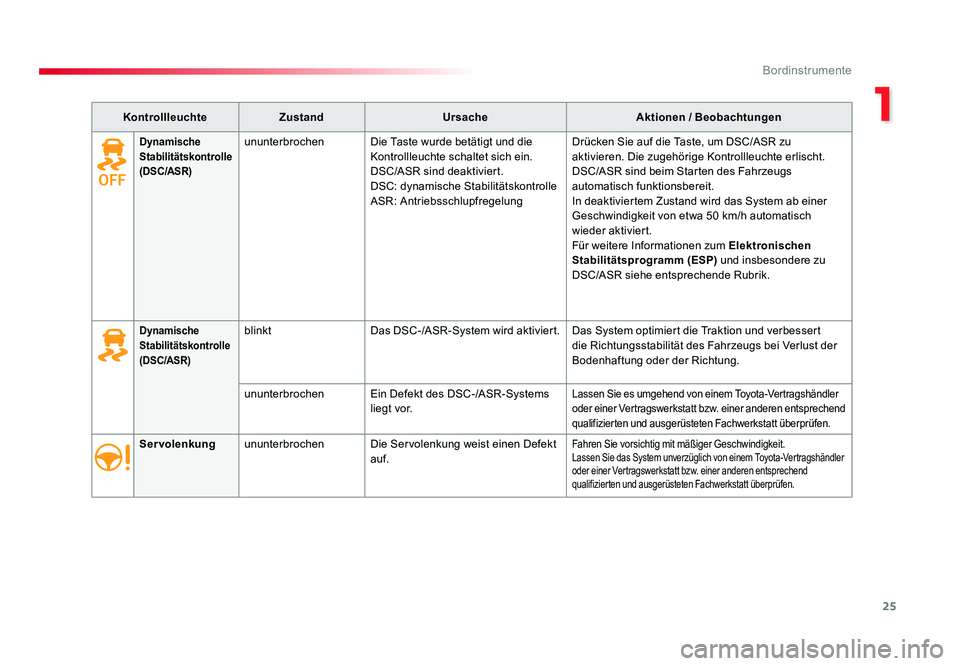

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Servolenkung ununterbrochen Die Servolenkung weist einen Defekt
auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)blinktDas DSC-/ASR-System wird aktiviert. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems
liegt vor.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)ununterbrochen Die Taste wurde betätigt und die
Kontrollleuchte schaltet sich ein.
DSC/ASR sind deaktiviert.
DSC: dynamische Stabilitätskontrolle
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu
aktivieren. Die zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktiviertem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch
wieder aktiviert.
Für weitere Informationen zum
Elektronischen
Stabilitätsprogramm (ESP) und insbesondere zu
DSC/ASR siehe entsprechende Rubrik.
Proace_de.indb 2522/07/2016 14:42

26
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Zum Nachfüllen der AdBlue®-Flüssigkeit oder für weitere Informationen zu AdBlue® siehe entsprechende Rubrik.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
AdBlue ®
(Diesel) ununterbrochen,
ab Einschalten
der Zündung, in
Verbindung mit einem
akustischen Signal
und einer Meldung
über die Reichweite Die Reichweite beträgt zwischen
600
km und 2400 km. Lassen Sie denAdBlue® -Tank umgehend auffüllen
- am besten von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt. Sie können das Nachfüllen auch selbst
übernehmen.
blinkt, in Verbindung
mit einem akustischen
Signal und einer
Meldung über die
Reichweite Die Reichweite beträgt zwischen
0 km und 600 km.
Um ein Liegenbleiben des Fahrzeugs zu vermeiden,
muss der AdBlue® -Tank umgehend aufgefüllt werden,
- am besten durch einen Toyota-Vertragshändler oder
eine Vertragswerkstatt bzw. eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt. Sie
können das Nachfüllen auch selbst übernehmen.
blinkt, in Verbindung
mit einem akustischen
Signal und einer
Meldung, die das
Starten untersagt Der AdBlue
®-Tank ist leer: die
vorgeschriebene Wegfahrsperre
verhindert das erneute Starten des
Motors. Um den Motor starten zu können, müssen Sie
denAdBlue® -Tank auffüllen. Suchen Sie dazu
umgehend einen Toyota-Vertragshändler oder eine
Vertragswerkstatt bzw. eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt auf. Sie
können das Nachfüllen auch selbst übernehmen.
Es ist
unbedingt er forderlich eine AdBlue
®-
Mindestmenge von 3,8 Litern in den Flüssigkeitstank
einzufüllen.
Proace_de.indb 2622/07/2016 14:42

27
1

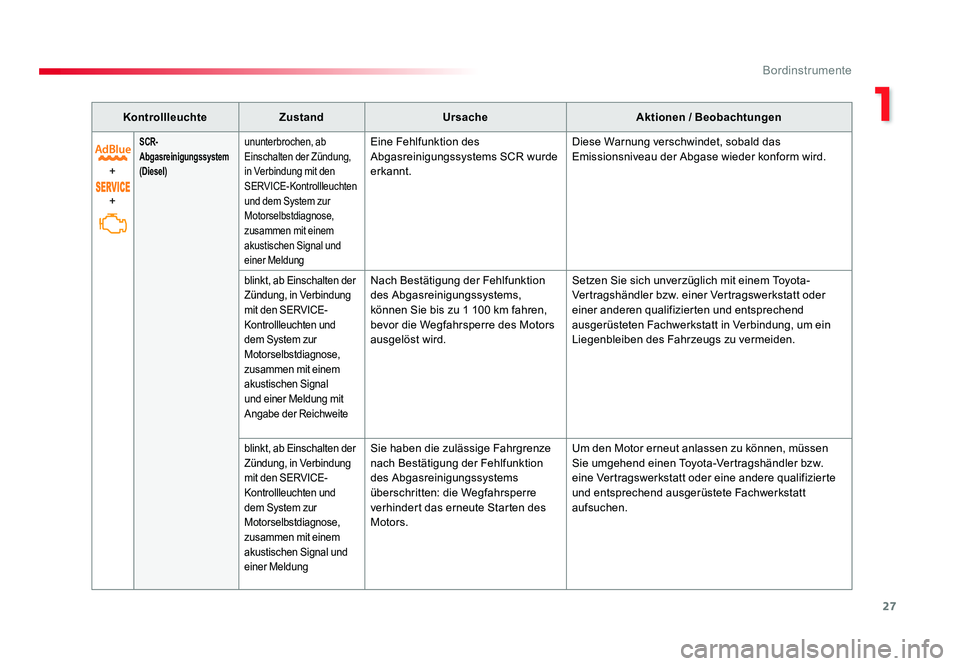

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
+
SCR-
Abgasreinigungssystem
(Diesel)ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit den
SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer MeldungEine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet, sobald das
Emissionsniveau der Abgase wieder konform wird.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten und
dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal
und einer Meldung mit
Angabe der ReichweiteNach Bestätigung der Fehlfunktion
des Abgasreinigungssystems,
können Sie bis zu 1 100 km fahren,
bevor die Wegfahrsperre des Motors
ausgelöst wird.Setzen Sie sich unverzüglich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung, um ein
Liegenbleiben des Fahrzeugs zu vermeiden.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten und
dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer MeldungSie haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems
überschritten: die Wegfahrsperre
verhindert das erneute Starten des
Motors.Um den Motor erneut anlassen zu können, müssen
Sie umgehend einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
aufsuchen.
Proace_de.indb 2722/07/2016 14:42

28

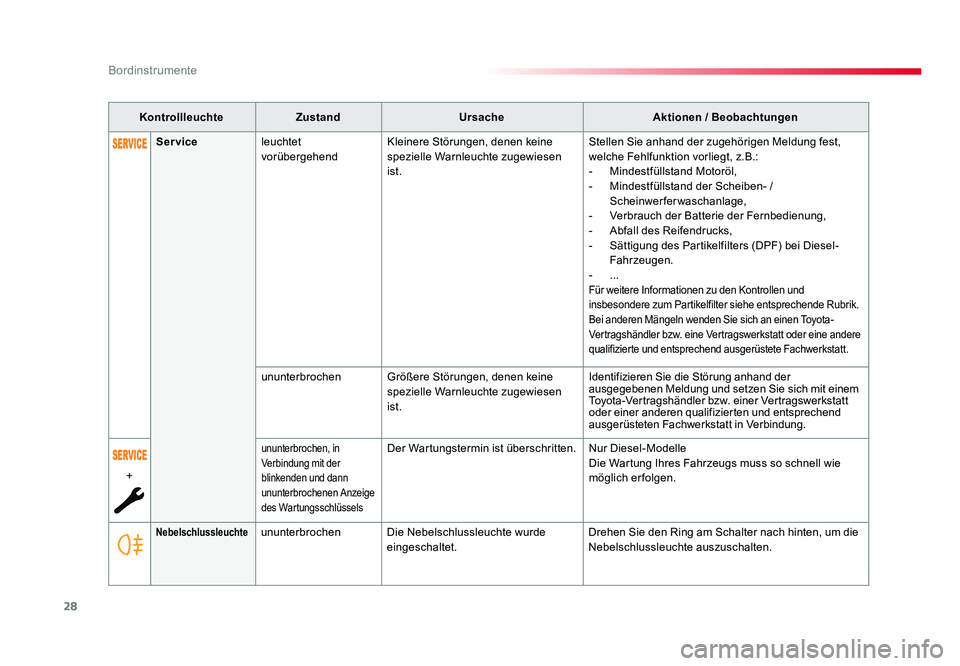

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
NebelschlussleuchteununterbrochenDie Nebelschlussleuchte wurde
eingeschaltet. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Service
leuchtet
vorübergehend Kleinere Störungen, denen keine
spezielle Warnleuchte zugewiesen
ist. Stellen Sie anhand der zugehörigen Meldung fest,
welche Fehlfunktion vorliegt, z.B.:
-
Mindestfüllstand Motoröl,
- Mindestfüllstand der Scheiben- / Scheinwerferwaschanlage,
- Verbrauch der Batterie der Fernbedienung,
- Abfall des Reifendrucks,
- Sättigung des Partikelfilters (DPF) bei Diesel- Fahrzeugen.
- ...
Für weitere Informationen zu den Kontrollen und
insbesondere zum Partikelfilter siehe entsprechende Rubrik.
Bei anderen Mängeln wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
ununterbrochen Größere Störungen, denen keine
spezielle Warnleuchte zugewiesen
ist. Identifizieren Sie die Störung anhand der
ausgegebenen Meldung und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
+
ununterbrochen, in
Verbindung mit der
blinkenden und dann
ununterbrochenen Anzeige
des WartungsschlüsselsDer Wartungstermin ist überschritten. Nur Diesel-Modelle
Die Wartung Ihres Fahrzeugs muss so schnell wie
möglich er folgen.
Proace_de.indb 2822/07/2016 14:42

29
1

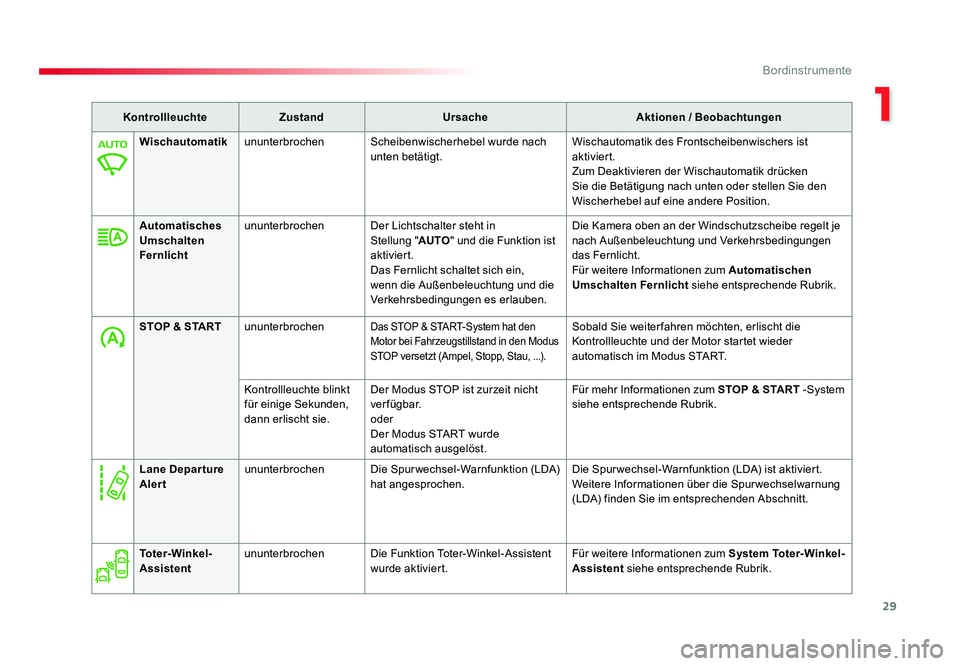

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Wischautomatik ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
Automatisches
Umschalten
Fernlicht ununterbrochen
Der Lichtschalter steht in
Stellung "AUTO " und die Funktion ist
aktiviert.
Das Fernlicht schaltet sich ein,
wenn die Außenbeleuchtung und die
Verkehrsbedingungen es erlauben. Die Kamera oben an der Windschutzscheibe regelt je
nach Außenbeleuchtung und Verkehrsbedingungen
das Fernlicht.
Für weitere Informationen zum
Automatischen
Umschalten Fernlicht siehe entsprechende Rubrik.
STOP & START ununterbrochen
Das STOP & START-System hat den
Motor bei Fahrzeugstillstand in den Modus
STOP versetzt (Ampel, Stopp, Stau, ...).Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zum
STOP & START -System
siehe entsprechende Rubrik.
Toter-Winkel-
Assistent ununterbrochen
Die Funktion Toter-Winkel-Assistent
wurde aktiviert. Für weitere Informationen zum
System Toter-Winkel-
Assistent siehe entsprechende Rubrik.
Lane Depar ture
Alert
ununterbrochen
Die Spur wechsel-Warnfunktion (LDA)
hat angesprochen. Die Spur wechsel-Warnfunktion (LDA) ist aktiviert.
Weitere Informationen über die Spur wechselwarnung
(LDA) finden Sie im entsprechenden Abschnitt.
Proace_de.indb 2922/07/2016 14:42

30

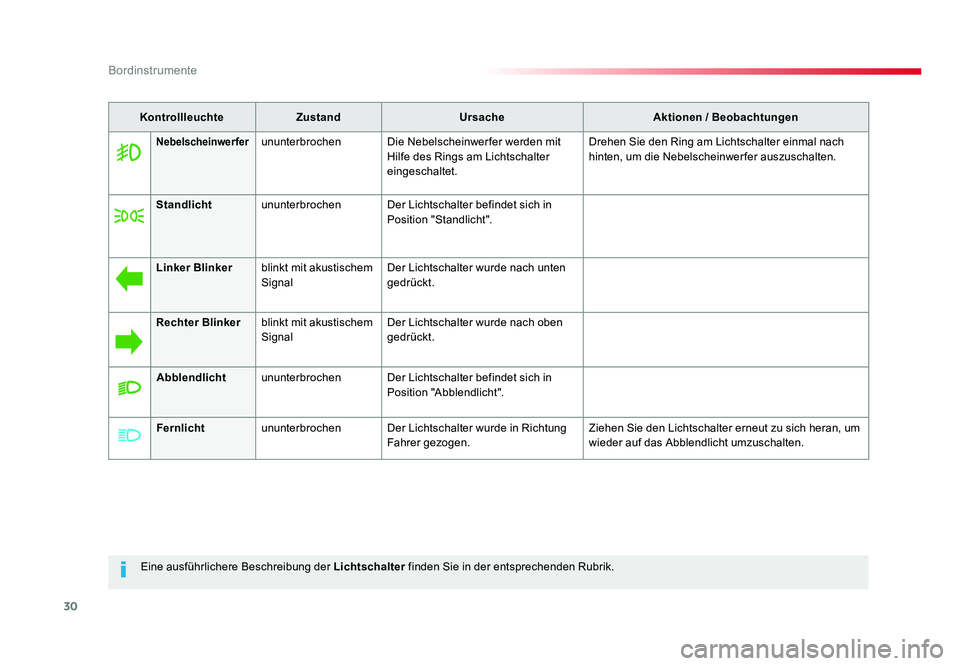

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Eine ausführlichere Beschreibung der Lichtschalter finden Sie in der entsprechenden Rubrik.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
NebelscheinwerferununterbrochenDie Nebelscheinwer fer werden mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalter einmal nach
hinten, um die Nebelscheinwer fer auszuschalten.
Standlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".
L inker Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.
R echter Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Abblendlicht".
Fernlicht ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.
Proace_de.indb 3022/07/2016 14:42

31
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

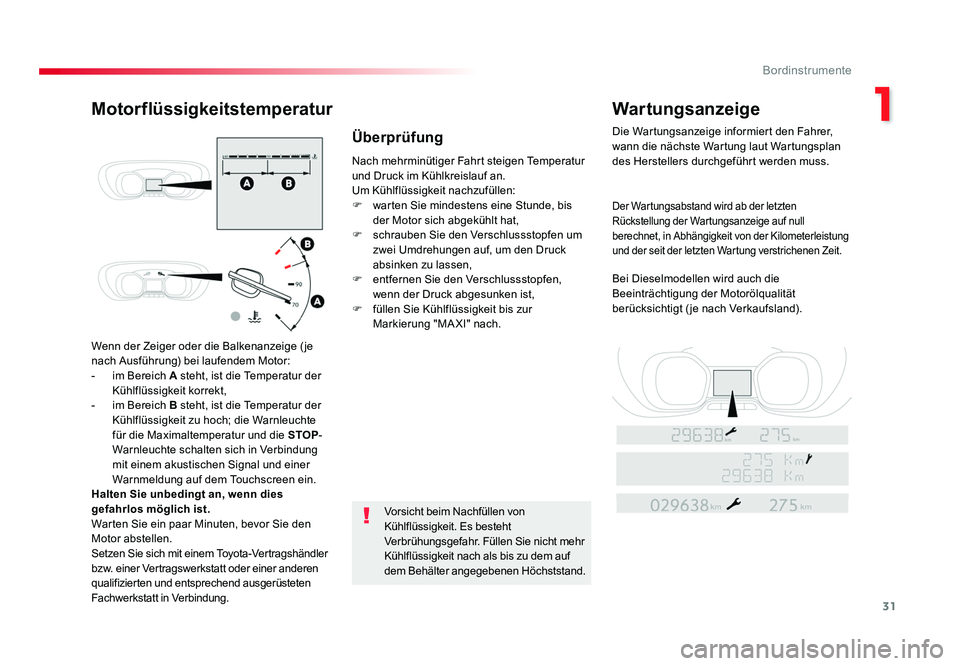

Wenn der Zeiger oder die Balkenanzeige ( je
nach Ausführung) bei laufendem Motor:
- im Bereich A steht, ist die Temperatur der
Kühlflüssigkeit korrekt,
- im Bereich B steht, ist die Temperatur der
Kühlflüssigkeit zu hoch; die Warnleuchte
für die Maximaltemperatur und die STOP-
Warnleuchte schalten sich in Verbindung
mit einem akustischen Signal und einer
Warnmeldung auf dem Touchscreen ein.
Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung. Nach mehrminütiger Fahrt steigen Temperatur
und Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
F warten Sie mindestens eine Stunde, bis
der Motor sich abgekühlt hat,
F schrauben Sie den Verschlussstopfen um zwei Umdrehungen auf, um den Druck
absinken zu lassen,
F entfernen Sie den Verschlussstopfen, wenn der Druck abgesunken ist,
F füllen Sie Kühlflüssigkeit bis zur Markierung "MA XI" nach.
Vorsicht beim Nachfüllen von
Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr
Kühlflüssigkeit nach als bis zu dem auf
dem Behälter angegebenen Höchststand.
Motorflüssigkeitstemperatur Wartungsanzeige
Die Wartungsanzeige informiert den Fahrer,
wann die nächste Wartung laut Wartungsplan
des Herstellers durchgeführt werden muss.
Der Wartungsabstand wird ab der letzten
Rückstellung der Wartungsanzeige auf null
berechnet, in Abhängigkeit von der Kilometerleistung
und der seit der letzten Wartung verstrichenen Zeit.
Bei Dieselmodellen wird auch die
Beeinträchtigung der Motorölqualität
berücksichtigt ( je nach Verkaufsland).
Überprüfung
Proace_de.indb 3122/07/2016 14:42

32
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Nächste Wartung zwischen
1 000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für
die Dauer von 5 Sekunden. In der Anzeige des
Kilometerzählers erscheint die bis zur nächstfälligen
Wartung verbleibende Kilometerzahl.
Beispiel: Bis zur nächsten Wartung bleiben Ihnen
noch 2 800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel ; der Kilometerzähler
nimmt seine normale Funktion wieder auf und
zeigt nun den Gesamtkilometerstand an.
Wartung überfällig
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet .
Bei jedem Einschalten der Zündung blinkt der Schlüssel
für die Dauer von 5 Sekunden, um Ihnen anzuzeigen, dass
die Wartung möglichst schnell durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der Anzeige für
die Dauer von 5 Sekunden:
Nächste Wartung in weniger als
1 000 km
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet , um Ihnen anzuzeigen, dass
demnächst eine Wartung fällig ist.
Bei Dieselmodellen kann diese Warnung
bei eingeschalteter Zündung auch durch
konstantes Leuchten der Ölwechsel-
Hinweisleuchte ergänzt werden.
Nächste Wartung in mehr
als 3 000 km
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Anzeige. Beispiel:
Bis zur nächsten Wartung bleiben
Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
Proace_de.indb 3222/07/2016 14:42
