2019 TOYOTA PROACE Betriebsanleitungen (in German)

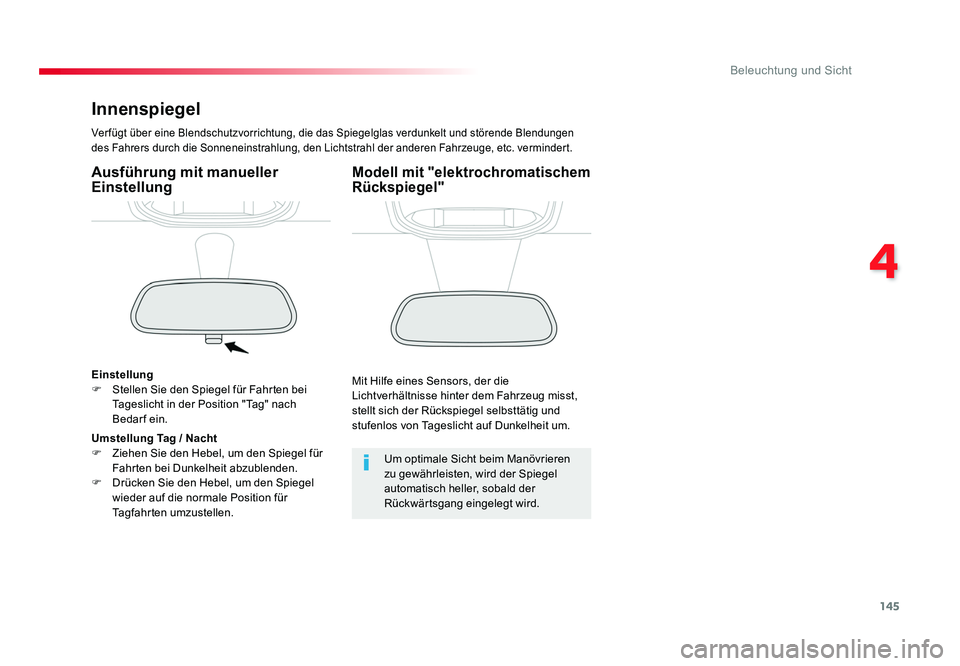

145
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Innenspiegel
Ver fügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt und störende Blendungen
des Fahrers durch die Sonneneinstrahlung, den Lichtstrahl der anderen Fahrzeuge, etc. vermindert.
Ausführung mit manueller
Einstellung
Einstellung
F Stellen Sie den Spiegel für Fahrten bei
Tageslicht in der Position "Tag" nach
Bedarf ein.
Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.
Umstellung Tag / Nacht
F Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.
F Drücken Sie den Hebel, um den Spiegel wieder auf die normale Position für
Tagfahrten umzustellen.
Modell mit "elektrochromatischem
Rückspiegel"
Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um.
Proace_de.indb 14522/07/2016 14:43

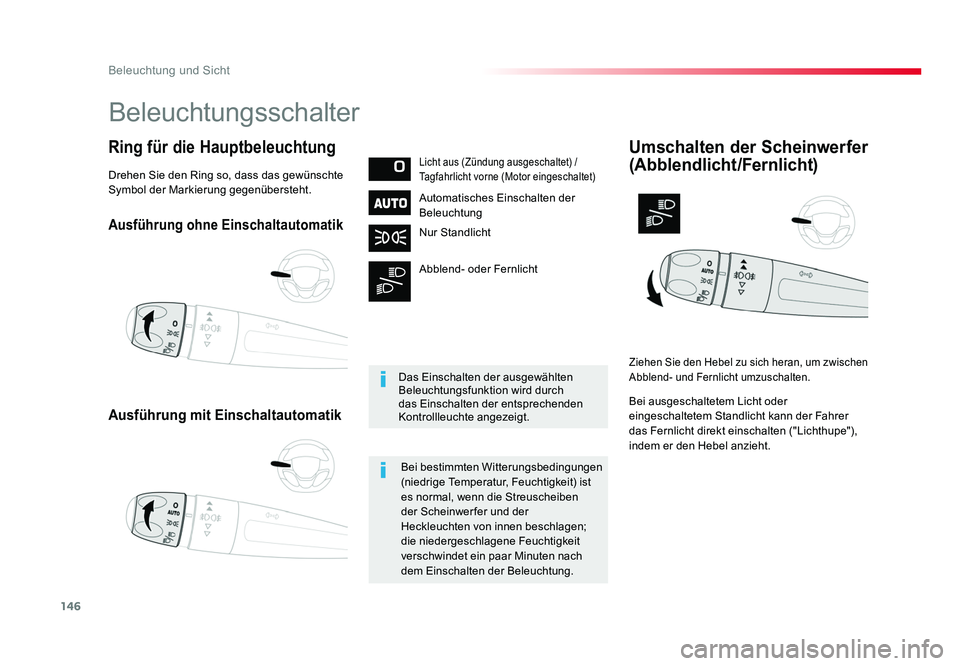

146
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik
Ring für die HauptbeleuchtungLicht aus (Zündung ausgeschaltet) /
Tagfahrlicht vorne (Motor eingeschaltet)
Automatisches Einschalten der
Beleuchtung
Nur Standlicht
Abblend- oder Fernlicht
Umschalten der Scheinwerfer
(Abblendlicht/Fernlicht)
Bei ausgeschaltetem Licht oder
eingeschaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Lichthupe"),
indem er den Hebel anzieht.
Das Einschalten der ausgewählten
Beleuchtungsfunktion wird durch
das Einschalten der entsprechenden
Kontrollleuchte angezeigt.
Ziehen Sie den Hebel zu sich heran, um zwischen
Abblend- und Fernlicht umzuschalten.
Beleuchtungsschalter
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben
der Scheinwer fer und der
Heckleuchten von innen beschlagen;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.
Drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenübersteht.
Proace_de.indb 14622/07/2016 14:43

147
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Ring für die Nebelleuchten
Nebelscheinwerfer und
Nebelschlussleuchte
Nur Nebelschlussleuchte
F Zum Einschalten drehen Sie den den Ring
nach vorne.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
bleiben Nebelschlussleuchte und Abblendlicht
eingeschaltet.
F Zum Ausschalten drehen Sie den Ring nach hinten. Drehen Sie den Ring:
F einmal nach vorne, um die
Nebelscheinwerfer einzuschalten,
F ein zweites Mal nach vorne, um die Nebelschlussleuchte einzuschalten,
F einmal nach hinten, um die Nebelschlussleuchte auszuschalten,
F ein zweites Mal nach hinten, um die Nebelscheinwerfer auszuschalten. Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
oder beim manuellen Ausschalten des
Abblendlichts, bleiben Nebelleuchten und
Standlicht eingeschaltet.
F Drehen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls aus.
Sie funktionieren zusammen mit dem eingeschalteten
Abblendlicht, im manuellen oder Automatikmodus.Sie funktioniert zusammen mit dem eingeschalteten Standlicht.
Proace_de.indb 14722/07/2016 14:43

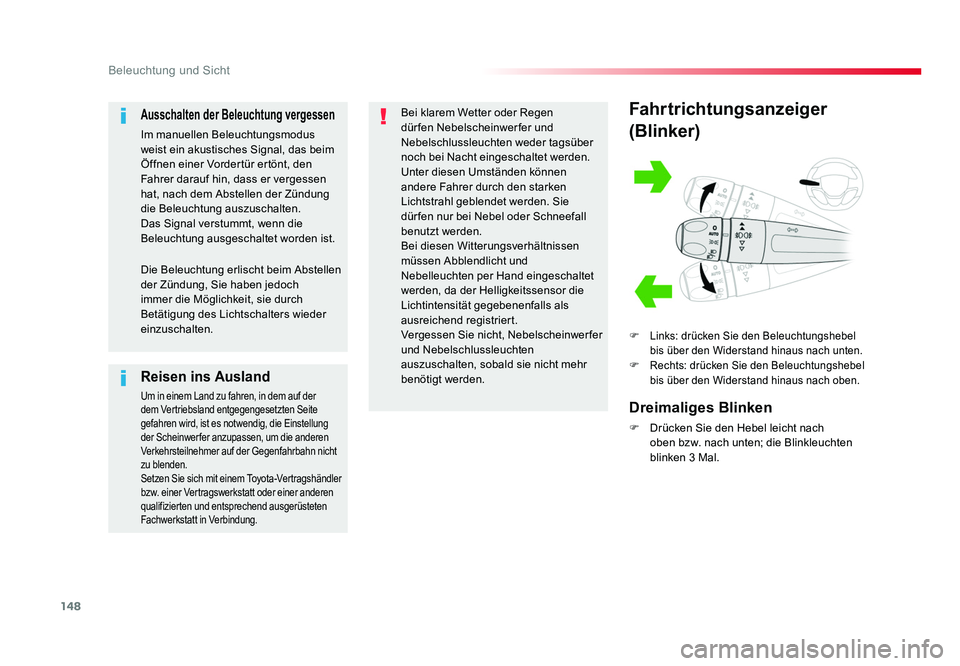

148
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Fahrtrichtungsanzeiger
(Blinker)
F Links: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach unten.
F Rechts: drücken Sie den Beleuchtungshebel
bis über den Widerstand hinaus nach oben.
Dreimaliges Blinken
F Drücken Sie den Hebel leicht nach
oben bzw. nach unten; die Blinkleuchten
blinken 3 Mal.
Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und
Nebelschlussleuchten weder tagsüber
noch bei Nacht eingeschaltet werden.
Unter diesen Umständen können
andere Fahrer durch den starken
Lichtstrahl geblendet werden. Sie
dür fen nur bei Nebel oder Schneefall
benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und
Nebelleuchten per Hand eingeschaltet
werden, da der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwerfer
und Nebelschlussleuchten
auszuschalten, sobald sie nicht mehr
benötigt werden.
Ausschalten der Beleuchtung vergessen
Im manuellen Beleuchtungsmodus
weist ein akustisches Signal, das beim
Öffnen einer Vordertür ertönt, den
Fahrer darauf hin, dass er vergessen
hat, nach dem Abstellen der Zündung
die Beleuchtung auszuschalten.
Das Signal verstummt, wenn die
Beleuchtung ausgeschaltet worden ist.
Reisen ins Ausland
Um in einem Land zu fahren, in dem auf der
dem Vertriebsland entgegengesetzten Seite
gefahren wird, ist es notwendig, die Einstellung
der Scheinwer fer anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn nicht
zu blenden.
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Die Beleuchtung erlischt beim Abstellen
der Zündung, Sie haben jedoch
immer die Möglichkeit, sie durch
Betätigung des Lichtschalters wieder
einzuschalten.
Proace_de.indb 14822/07/2016 14:43

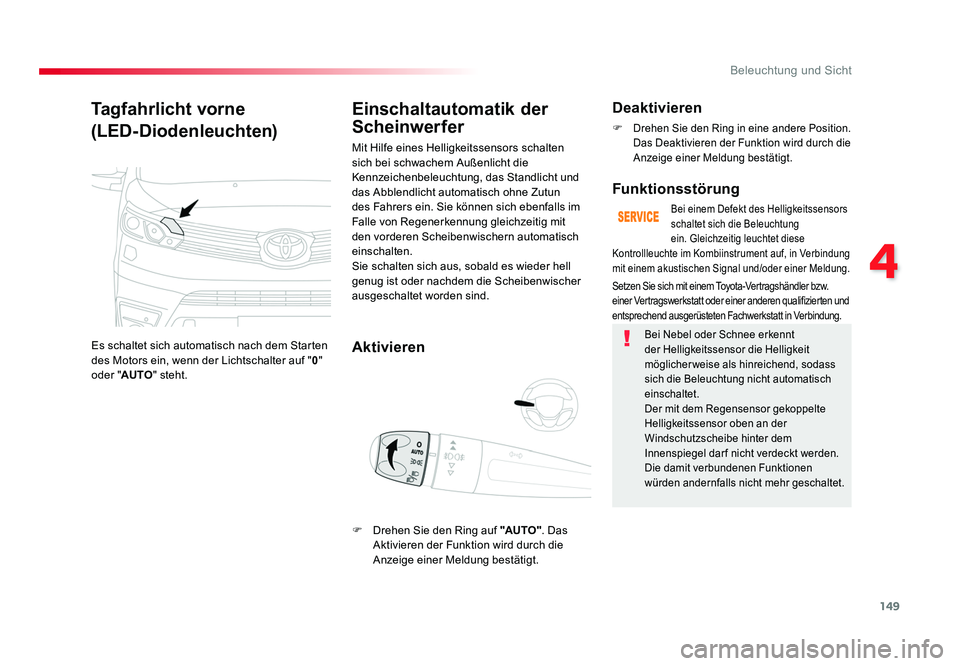

149
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Tagfahrlicht vorne
(LED-Diodenleuchten)
Es schaltet sich automatisch nach dem Starten
des Motors ein, wenn der Lichtschalter auf " 0"
oder " AUTO " steht.
Einschaltautomatik der
Scheinwerfer
Aktivieren
Mit Hilfe eines Helligkeitssensors schalten
sich bei schwachem Außenlicht die
Kennzeichenbeleuchtung, das Standlicht und
das Abblendlicht automatisch ohne Zutun
des Fahrers ein. Sie können sich ebenfalls im
Falle von Regenerkennung gleichzeitig mit
den vorderen Scheibenwischern automatisch
einschalten.
Sie schalten sich aus, sobald es wieder hell
genug ist oder nachdem die Scheibenwischer
ausgeschaltet worden sind.
Deaktivieren
F Drehen Sie den Ring in eine andere Position.
Das Deaktivieren der Funktion wird durch die
Anzeige einer Meldung bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors
schaltet sich die Beleuchtung
ein. Gleichzeitig leuchtet diese
Setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Kontrollleuchte im Kombiinstrument auf, in Verbindung
mit einem akustischen Signal und/oder einer Meldung.
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Helligkeit
möglicherweise als hinreichend, sodass
sich die Beleuchtung nicht automatisch
einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor oben an der
Windschutzscheibe hinter dem
Innenspiegel dar f nicht verdeckt werden.
Die damit verbundenen Funktionen
würden andernfalls nicht mehr geschaltet.
F Drehen Sie den Ring auf "AUTO". Das
Aktivieren der Funktion wird durch die
Anzeige einer Meldung bestätigt.
Proace_de.indb 14922/07/2016 14:43

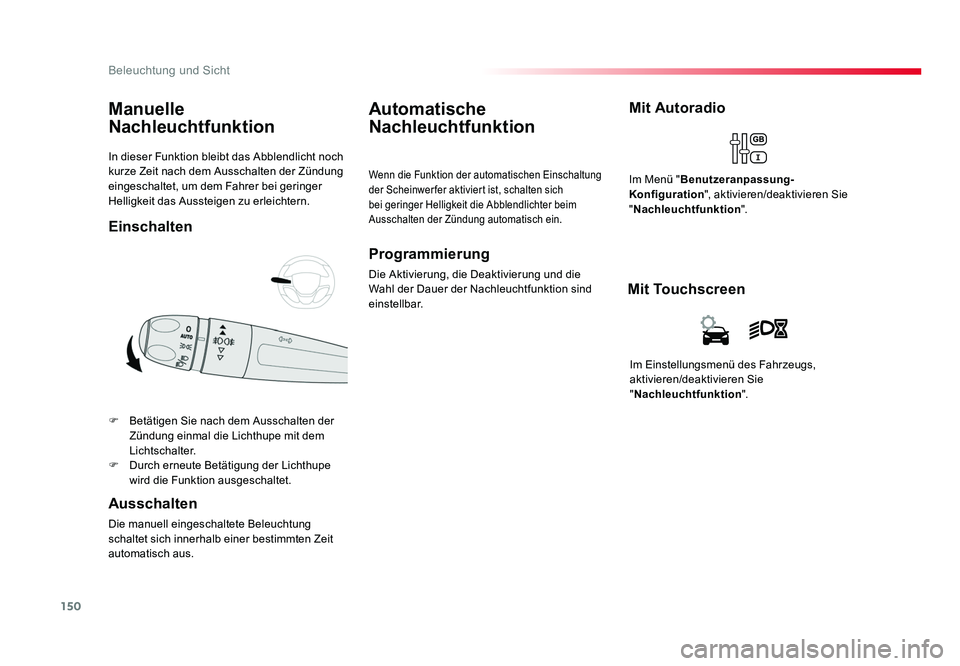

150
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
In dieser Funktion bleibt das Abblendlicht noch
kurze Zeit nach dem Ausschalten der Zündung
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
Manuelle
Nachleuchtfunktion
F Betätigen Sie nach dem Ausschalten der
Zündung einmal die Lichthupe mit dem
Lichtschalter.
F Durch erneute Betätigung der Lichthupe wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten Zeit
automatisch aus.
Automatische
Nachleuchtfunktion
Wenn die Funktion der automatischen Einschaltung
der Scheinwer fer aktiviert ist, schalten sich
bei geringer Helligkeit die Abblendlichter beim
Ausschalten der Zündung automatisch ein.
Programmierung
Die Aktivierung, die Deaktivierung und die
Wahl der Dauer der Nachleuchtfunktion sind
einstellbar.
Mit Autoradio
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Nachleuchtfunktion ".
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
" Nachleuchtfunktion ".
Mit Touchscreen
Einschalten
Proace_de.indb 15022/07/2016 14:43

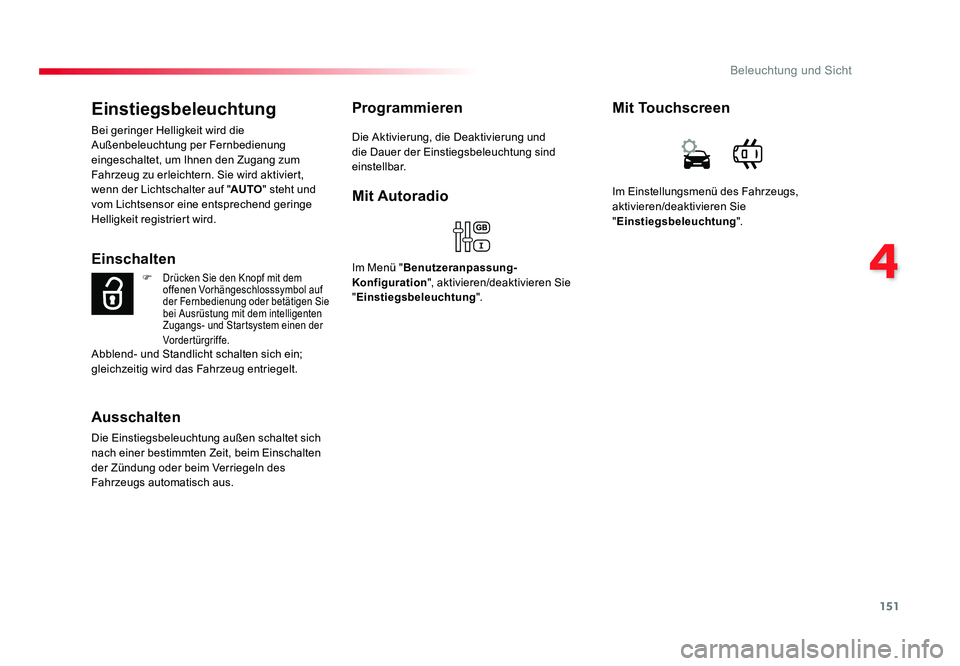

151
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Einstiegsbeleuchtung
Bei geringer Helligkeit wird die
Außenbeleuchtung per Fernbedienung
eingeschaltet, um Ihnen den Zugang zum
Fahrzeug zu erleichtern. Sie wird aktiviert,
wenn der Lichtschalter auf " AUTO" steht und
vom Lichtsensor eine entsprechend geringe
Helligkeit registriert wird.
Einschalten
F Drücken Sie den Knopf mit dem
offenen Vorhängeschlosssymbol auf
der Fernbedienung oder betätigen Sie
bei Ausrüstung mit dem intelligenten
Zugangs- und Startsystem einen der
Vordertürgriffe.
Ausschalten
Die Einstiegsbeleuchtung außen schaltet sich
nach einer bestimmten Zeit, beim Einschalten
der Zündung oder beim Verriegeln des
Fahrzeugs automatisch aus.
Programmieren
Die Aktivierung, die Deaktivierung und
die Dauer der Einstiegsbeleuchtung sind
einstellbar.
Abblend- und Standlicht schalten sich ein;
gleichzeitig wird das Fahrzeug entriegelt. Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"
Einstiegsbeleuchtung ".
Mit Touchscreen
Mit Autoradio
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einstiegsbeleuchtung ".
Proace_de.indb 15122/07/2016 14:43

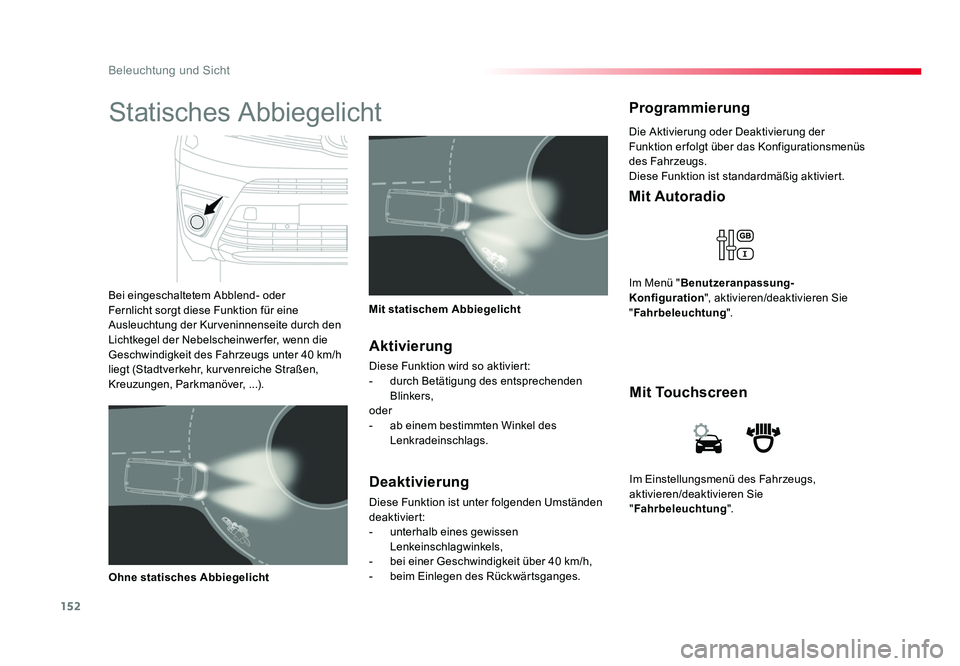

152
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"Fahrbeleuchtung ".
Mit Touchscreen
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Fahrbeleuchtung ".
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenüs
des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert.
ProgrammierungStatisches Abbiegelicht
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch den
Lichtkegel der Nebelscheinwer fer, wenn die
Geschwindigkeit des Fahrzeugs unter 40 km/h
liegt (Stadtverkehr, kurvenreiche Straßen,
Kreuzungen, Parkmanöver,
...) .Mit statischem Abbiegelicht
Ohne statisches Abbiegelicht
Aktivierung
Diese Funktion wird so aktiviert:
- durch Betätigung des entsprechenden Blinkers,
oder
- ab einem bestimmten Winkel des Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden Umständen
deaktiviert:
- unterhalb eines gewissen Lenkeinschlagwinkels,
- bei einer Geschwindigkeit über 40 km/h,
- beim Einlegen des Rückwärtsganges.
Proace_de.indb 15222/07/2016 14:43
