257
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

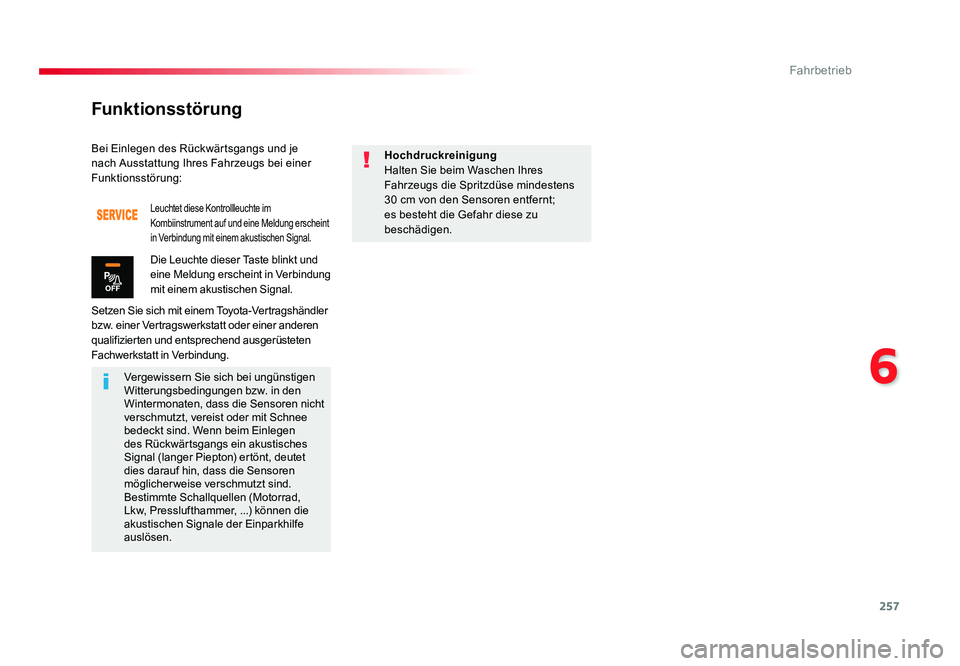

Bei Einlegen des Rückwärtsgangs und je
nach Ausstattung Ihres Fahrzeugs bei einer
Funktionsstörung:
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Leuchtet diese Kontrollleuchte im
Kombiinstrument auf und eine Meldung erscheint
in Verbindung mit einem akustischen Signal.
Die Leuchte dieser Taste blinkt und
eine Meldung erscheint in Verbindung
mit einem akustischen Signal.
Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen
des Rückwärtsgangs ein akustisches
Signal (langer Piepton) ertönt, deutet
dies darauf hin, dass die Sensoren
möglicherweise verschmutzt sind.
Bestimmte Schallquellen (Motorrad,
Lkw, Presslufthammer, ...) können die
akustischen Signale der Einparkhilfe
auslösen.Hochdruckreinigung
Halten Sie beim Waschen Ihres
Fahrzeugs die Spritzdüse mindestens
30 cm von den Sensoren entfernt;
es besteht die Gefahr diese zu
beschädigen.
Funktionsstörung
Proace_de.indb 25722/07/2016 14:44

258
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

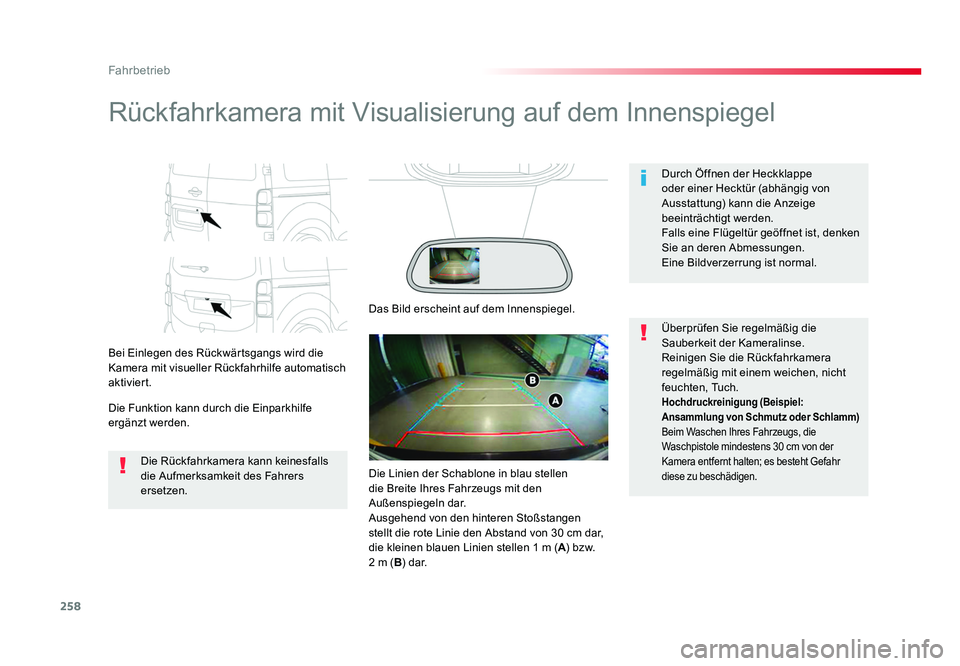

Rückfahrkamera mit Visualisierung auf dem Innenspiegel
Bei Einlegen des Rückwärtsgangs wird die
Kamera mit visueller Rückfahrhilfe automatisch
aktiviert.
Die Funktion kann durch die Einparkhilfe
ergänzt werden.Durch Öffnen der Heckklappe
oder einer Hecktür (abhängig von
Ausstattung) kann die Anzeige
beeinträchtigt werden.
Falls eine Flügeltür geöffnet ist, denken
Sie an deren Abmessungen.
Eine Bildverzerrung ist normal.
Die Rückfahrkamera kann keinesfalls
die Aufmerksamkeit des Fahrers
ersetzen. Überprüfen Sie regelmäßig die
Sauberkeit der Kameralinse.
Reinigen Sie die Rückfahrkamera
regelmäßig mit einem weichen, nicht
feuchten, Tuch.
Das Bild erscheint auf dem Innenspiegel.
Hochdruckreinigung (Beispiel:

Ansammlung von Schmutz oder Schlamm )
Beim Waschen Ihres Fahrzeugs, die
Waschpistole mindestens 30 cm von der
Kamera entfernt halten; es besteht Gefahr
diese zu beschädigen.
Die Linien der Schablone in blau stellen
die Breite Ihres Fahrzeugs mit den
Außenspiegeln dar.
Ausgehend von den hinteren Stoßstangen
stellt die rote Linie den Abstand von 30 cm dar,
die kleinen blauen Linien stellen 1 m ( A) bzw.
2 m ( B) dar.
Proace_de.indb 25822/07/2016 14:44

259
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

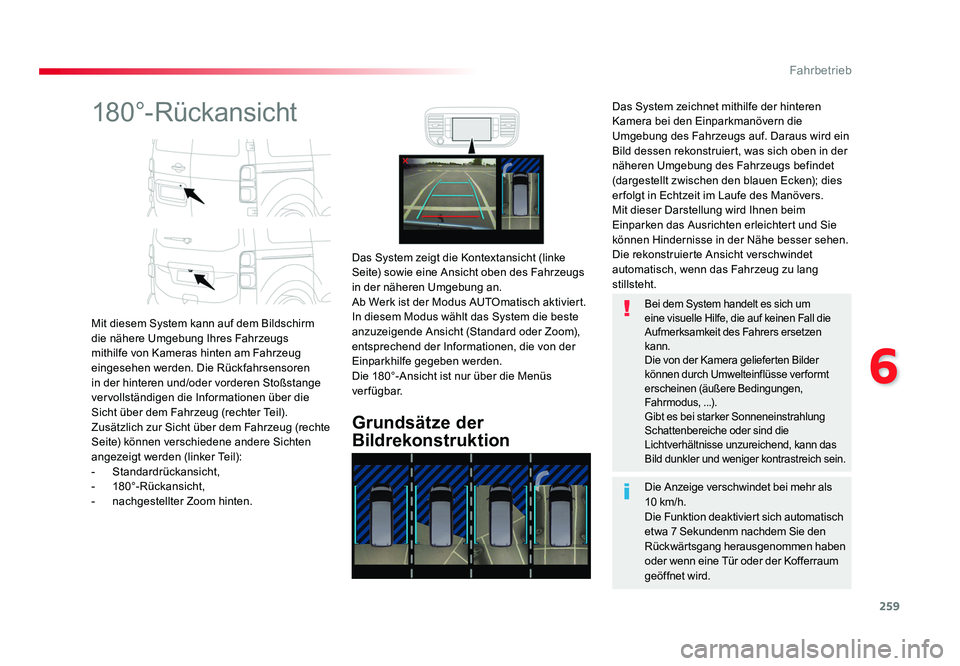

180°-Rückansicht
Mit diesem System kann auf dem Bildschirm
die nähere Umgebung Ihres Fahrzeugs
mithilfe von Kameras hinten am Fahrzeug
eingesehen werden. Die Rückfahrsensoren
in der hinteren und/oder vorderen Stoßstange
vervollständigen die Informationen über die
Sicht über dem Fahrzeug (rechter Teil).
Zusätzlich zur Sicht über dem Fahrzeug (rechte
Seite) können verschiedene andere Sichten
angezeigt werden (linker Teil):
- Standardrückansicht,
- 180°-Rückansicht,
- nachgestellter Zoom hinten.
Grundsätze der
Bildrekonstruktion
Das System zeigt die Kontextansicht (linke
Seite) sowie eine Ansicht oben des Fahrzeugs
in der näheren Umgebung an.
Ab Werk ist der Modus AUTOmatisch aktiviert.
In diesem Modus wählt das System die beste
anzuzeigende Ansicht (Standard oder Zoom),
entsprechend der Informationen, die von der
Einparkhilfe gegeben werden.
Die 180°-Ansicht ist nur über die Menüs
verfügbar.
Die Anzeige verschwindet bei mehr als
10 km/h.
Die Funktion deaktiviert sich automatisch
etwa 7 Sekundenm nachdem Sie den
Rückwärtsgang herausgenommen haben
oder wenn eine Tür oder der Kofferraum
geöffnet wird.
Bei dem System handelt es sich um
eine visuelle Hilfe, die auf keinen Fall die
Aufmerksamkeit des Fahrers ersetzen
kann.
Die von der Kamera gelieferten Bilder
können durch Umwelteinflüsse ver formt
erscheinen (äußere Bedingungen,
Fahrmodus, ...).
Gibt es bei starker Sonneneinstrahlung
Schattenbereiche oder sind die
Lichtverhältnisse unzureichend, kann das
Bild dunkler und weniger kontrastreich sein.
Das System zeichnet mithilfe der hinteren
Kamera bei den Einparkmanövern die
Umgebung des Fahrzeugs auf. Daraus wird ein
Bild dessen rekonstruiert, was sich oben in der
näheren Umgebung des Fahrzeugs befindet
(dargestellt zwischen den blauen Ecken); dies
er folgt in Echtzeit im Laufe des Manövers.
Mit dieser Darstellung wird Ihnen beim
Einparken das Ausrichten erleichtert und Sie
können Hindernisse in der Nähe besser sehen.
Die rekonstruierte Ansicht verschwindet
automatisch, wenn das Fahrzeug zu lang
stillsteht.
Proace_de.indb 25922/07/2016 14:44

260
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
"Standardansicht""180°-Ansicht"
"Zoomansicht" (rekonstruiert)
Die Kamera speichert die Umgebung während
des Manövers, um ein rekonstruiertes Bild
dessen zu erstellen, was oben in der näheren
Umgebung des Fahrzeugs ist, wodurch die
umliegenden Hindernisse beim Manöver
berücksichtigt werden können.
Diese Ansicht ist über den Modus AUTO
oder durch Auswahl der Ansicht im Menü
Ansichtsänderung verfügbar.
Mit der 180°-Ansicht kann rückwärts aus
eine Parklücke ausgeparkt werden, wobei
Fußgänger, Fahrradfahrer oder andere
Fahrzeuge frühzeitig gesehen werden können.
Diese Ansicht wird nicht empfohlen, um ein
komplettes Fahrmanöver zu machen.
Die Ansicht setzt sich folgendermaßen
zusammen:
Der Bereich hinter Ihrem Fahrzeug wird im
Bildschirm angezeigt.
Die blauen Umrisslinien, die die Breite des
Fahrzeugs (mit Außenspiegeln) darstellen:
diese orientieren sich entsprechend der
Lenkradposition.
Ausgehend von der hinteren Stoßstange stellt
die rote Linie 30 cm dar, während die beiden
blauen Linien 1 m bzw. 2 m darstellen.

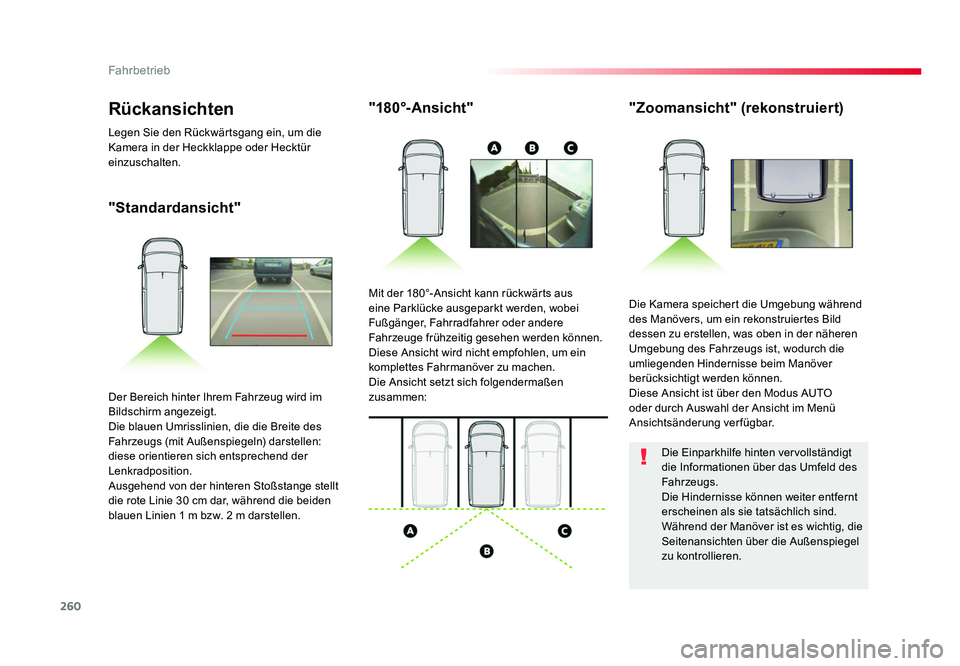

Rückansichten
Legen Sie den Rückwärtsgang ein, um die
Kamera in der Heckklappe oder Hecktür
einzuschalten.
Die Einparkhilfe hinten vervollständigt
die Informationen über das Umfeld des
Fahrzeugs.
Die Hindernisse können weiter entfernt
erscheinen als sie tatsächlich sind.
Während der Manöver ist es wichtig, die
Seitenansichten über die Außenspiegel
zu kontrollieren.
Proace_de.indb 26022/07/2016 14:44

261
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

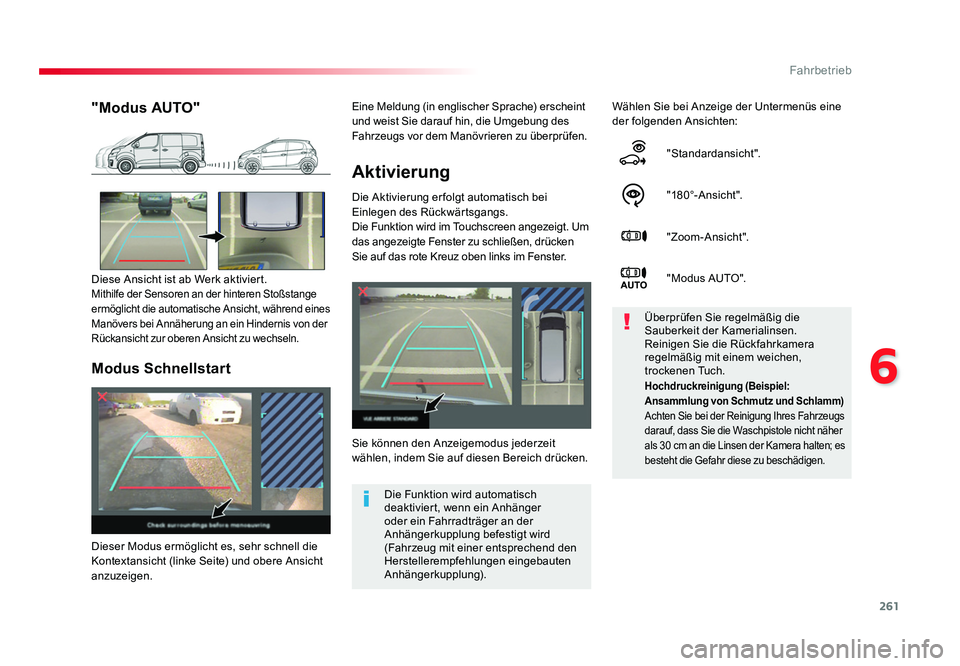

Aktivierung
Die Aktivierung er folgt automatisch bei
Einlegen des Rückwärtsgangs.
Die Funktion wird im Touchscreen angezeigt. Um
das angezeigte Fenster zu schließen, drücken
Sie auf das rote Kreuz oben links im Fenster.Wählen Sie bei Anzeige der Untermenüs eine
der folgenden Ansichten:
"Standardansicht".
"180°-Ansicht".
"Zoom-Ansicht".
"Modus AUTO".
Sie können den Anzeigemodus jederzeit
wählen, indem Sie auf diesen Bereich drücken. Überprüfen Sie regelmäßig die
Sauberkeit der Kamerialinsen.
Reinigen Sie die Rückfahrkamera
regelmäßig mit einem weichen,
trockenen Tuch.
"Modus AUTO"
Diese Ansicht ist ab Werk aktiviert.Mithilfe der Sensoren an der hinteren Stoßstange
ermöglicht die automatische Ansicht, während eines
Manövers bei Annäherung an ein Hindernis von der
Rückansicht zur oberen Ansicht zu wechseln.
Die Funktion wird automatisch
deaktiviert, wenn ein Anhänger
oder ein Fahrradträger an der
Anhängerkupplung befestigt wird
(Fahrzeug mit einer entsprechend den
Herstellerempfehlungen eingebauten
Anhängerkupplung).
Modus Schnellstart
Dieser Modus ermöglicht es, sehr schnell die
Kontextansicht (linke Seite) und obere Ansicht
anzuzeigen.
Hochdruckreinigung (Beispiel:

Ansammlung von Schmutz und Schlamm )
Achten Sie bei der Reinigung Ihres Fahrzeugs
darauf, dass Sie die Waschpistole nicht näher
als 30 cm an die Linsen der Kamera halten; es
besteht die Gefahr diese zu beschädigen.
Eine Meldung (in englischer Sprache) erscheint
und weist Sie darauf hin, die Umgebung des
Fahrzeugs vor dem Manövrieren zu überprüfen.
Proace_de.indb 26122/07/2016 14:44

262
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

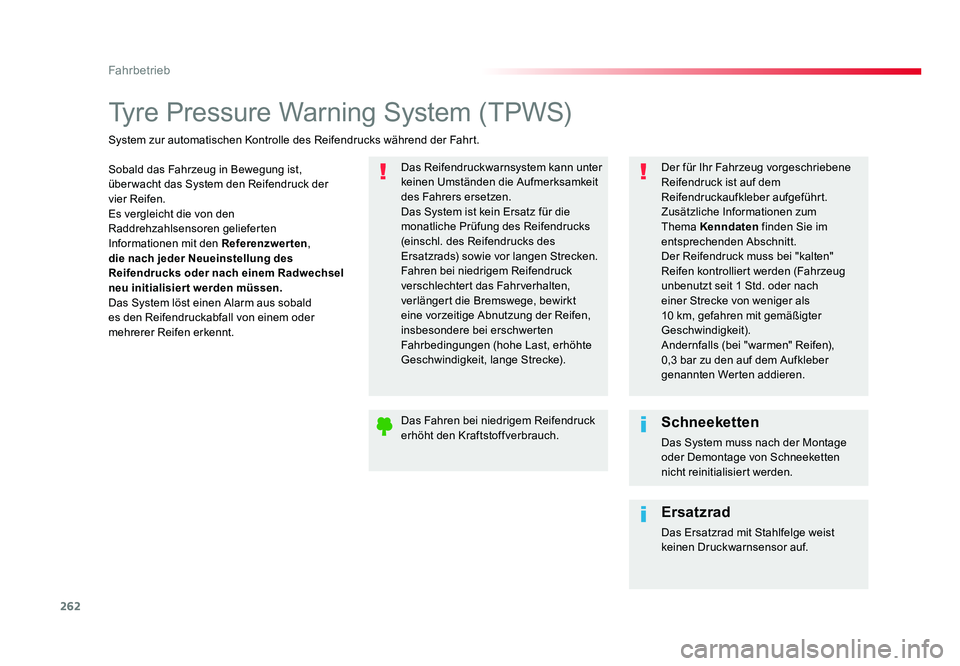

Tyre Pressure Warning System (TPWS)
Sobald das Fahrzeug in Bewegung ist,
über wacht das System den Reifendruck der
vier Reifen.
Es vergleicht die von den
Raddrehzahlsensoren gelieferten
Informationen mit den Referenzwerten,
die nach jeder Neueinstellung des
Reifendrucks oder nach einem Radwechsel
neu initialisier t werden müssen.
Das System löst einen Alarm aus sobald
es den Reifendruckabfall von einem oder
mehrerer Reifen erkennt. Das Reifendruckwarnsystem kann unter
keinen Umständen die Aufmerksamkeit
des Fahrers ersetzen.
Das System ist kein Ersatz für die
monatliche Prüfung des Reifendrucks
(einschl. des Reifendrucks des
Ersatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, bewirkt
eine vorzeitige Abnutzung der Reifen,
insbesondere bei erschwerten
Fahrbedingungen (hohe Last, erhöhte
Geschwindigkeit, lange Strecke).
System zur automatischen Kontrolle des Reifendrucks während der Fahrt.
Der für Ihr Fahrzeug vorgeschriebene
Reifendruck ist auf dem
Reifendruckaufkleber aufgeführt.
Zusätzliche Informationen zum
Thema Kenndaten finden Sie im
entsprechenden Abschnitt.
Der Reifendruck muss bei "kalten"
Reifen kontrolliert werden (Fahrzeug
unbenutzt seit 1 Std. oder nach
einer Strecke von weniger als
10 km, gefahren mit gemäßigter
Geschwindigkeit).
Andernfalls (bei "warmen" Reifen),
0,3 bar zu den auf dem Aufkleber
genannten Werten addieren.
Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
Schneeketten
Das System muss nach der Montage
oder Demontage von Schneeketten
nicht reinitialisiert werden.
Ersatzrad
Das Ersatzrad mit Stahlfelge weist
keinen Druckwarnsensor auf.
Proace_de.indb 26222/07/2016 14:44

263
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

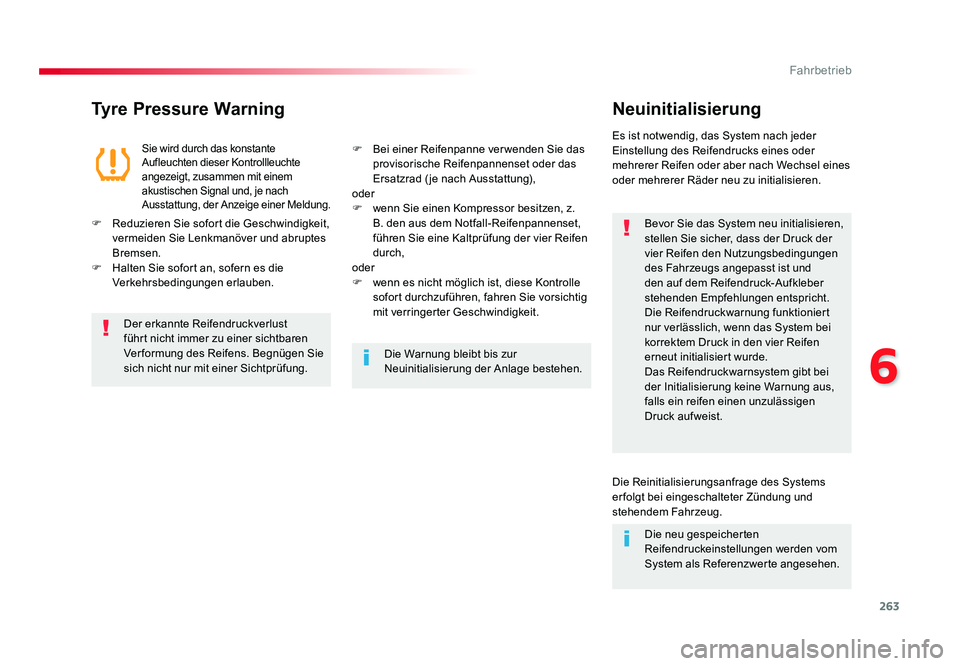

Tyre Pressure WarningNeuinitialisierung
Bevor Sie das System neu initialisieren,
stellen Sie sicher, dass der Druck der
vier Reifen den Nutzungsbedingungen
des Fahrzeugs angepasst ist und
den auf dem Reifendruck-Aufkleber
stehenden Empfehlungen entspricht.
Die Reifendruckwarnung funktioniert
nur verlässlich, wenn das System bei
korrektem Druck in den vier Reifen
erneut initialisiert wurde.
Das Reifendruckwarnsystem gibt bei
der Initialisierung keine Warnung aus,
falls ein reifen einen unzulässigen
Druck aufweist.
Sie wird durch das konstante
Aufleuchten dieser Kontrollleuchte
angezeigt, zusammen mit einem
akustischen Signal und, je nach
Ausstattung, der Anzeige einer Meldung.Es ist notwendig, das System nach jeder
Einstellung des Reifendrucks eines oder
mehrerer Reifen oder aber nach Wechsel eines
oder mehrerer Räder neu zu initialisieren.
F Reduzieren Sie sofort die Geschwindigkeit, vermeiden Sie Lenkmanöver und abruptes
Bremsen.
F Halten Sie sofort an, sofern es die Verkehrsbedingungen erlauben. F Bei einer Reifenpanne ver wenden Sie das
provisorische Reifenpannenset oder das
Ersatzrad ( je nach Ausstattung),
oder
F wenn Sie einen Kompressor besitzen, z. B. den aus dem Notfall-Reifenpannenset,
führen Sie eine Kaltprüfung der vier Reifen
durch,
oder
F wenn es nicht möglich ist, diese Kontrolle sofort durchzuführen, fahren Sie vorsichtig
mit verringerter Geschwindigkeit.
Der erkannte Reifendruckverlust
führt nicht immer zu einer sichtbaren
Ver formung des Reifens. Begnügen Sie
sich nicht nur mit einer Sichtprüfung. Die Warnung bleibt bis zur
Neuinitialisierung der Anlage bestehen.
Die Reinitialisierungsanfrage des Systems
er folgt bei eingeschalteter Zündung und
stehendem Fahrzeug.Die neu gespeicherten
Reifendruckeinstellungen werden vom
System als Referenzwerte angesehen.
Proace_de.indb 26322/07/2016 14:44

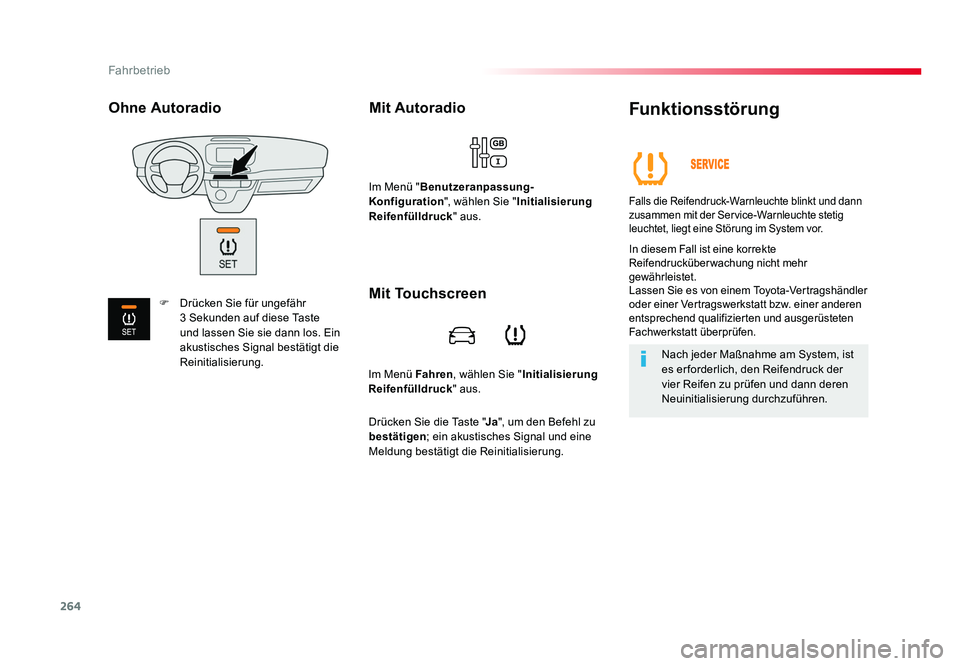

264
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Im Menü Fahren, wählen Sie "Initialisierung
Reifenfülldruck " aus.
Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", wählen Sie "Initialisierung
Reifenfülldruck " aus.
Funktionsstörung
Falls die Reifendruck-Warnleuchte blinkt und dann
zusammen mit der Service-Warnleuchte stetig
leuchtet, liegt eine Störung im System vor.
In diesem Fall ist eine korrekte
Reifendrucküberwachung nicht mehr
gewährleistet.
Lassen Sie es von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen
entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen.
Nach jeder Maßnahme am System, ist
es er forderlich, den Reifendruck der
vier Reifen zu prüfen und dann deren
Neuinitialisierung durchzuführen.
Mit Touchscreen
Drücken Sie die Taste " Ja", um den Befehl zu
bestätigen ; ein akustisches Signal und eine
Meldung bestätigt die Reinitialisierung.
Ohne Autoradio
F Drücken Sie für ungefähr 3 Sekunden auf diese Taste
und lassen Sie sie dann los. Ein
akustisches Signal bestätigt die
Reinitialisierung.
Proace_de.indb 26422/07/2016 14:44
