2019 TOYOTA PROACE Betriebsanleitungen (in German)

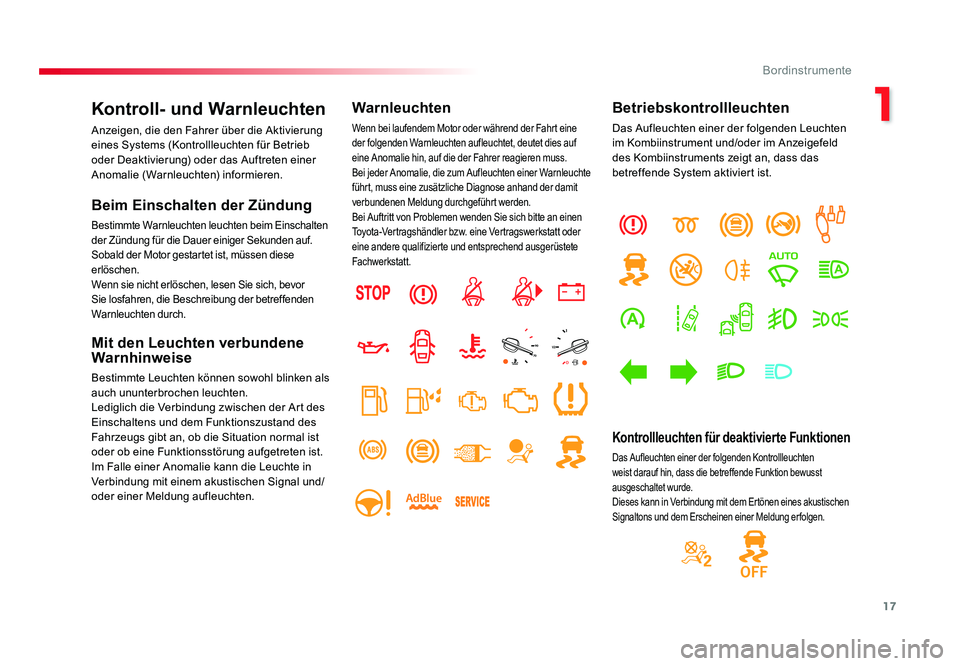

17
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung
eines Systems (Kontrollleuchten für Betrieb
oder Deaktivierung) oder das Auftreten einer
Anomalie (Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor
Sie losfahren, die Beschreibung der betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Bestimmte Leuchten können sowohl blinken als
auch ununterbrochen leuchten.
Lediglich die Verbindung zwischen der Art des
Einschaltens und dem Funktionszustand des
Fahrzeugs gibt an, ob die Situation normal ist
oder ob eine Funktionsstörung aufgetreten ist.
Im Falle einer Anomalie kann die Leuchte in
Verbindung mit einem akustischen Signal und/
oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine
der folgenden Warnleuchten aufleuchtet, deutet dies auf
eine Anomalie hin, auf die der Fahrer reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte
führt, muss eine zusätzliche Diagnose anhand der damit
verbundenen Meldung durchgeführt werden.
Bei Auftritt von Problemen wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten
im Kombiinstrument und/oder im Anzeigefeld
des Kombiinstruments zeigt an, dass das
betreffende System aktiviert ist.
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten
weist darauf hin, dass die betreffende Funktion bewusst
ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen
Signaltons und dem Erscheinen einer Meldung er folgen.
Proace_de.indb 1722/07/2016 14:42

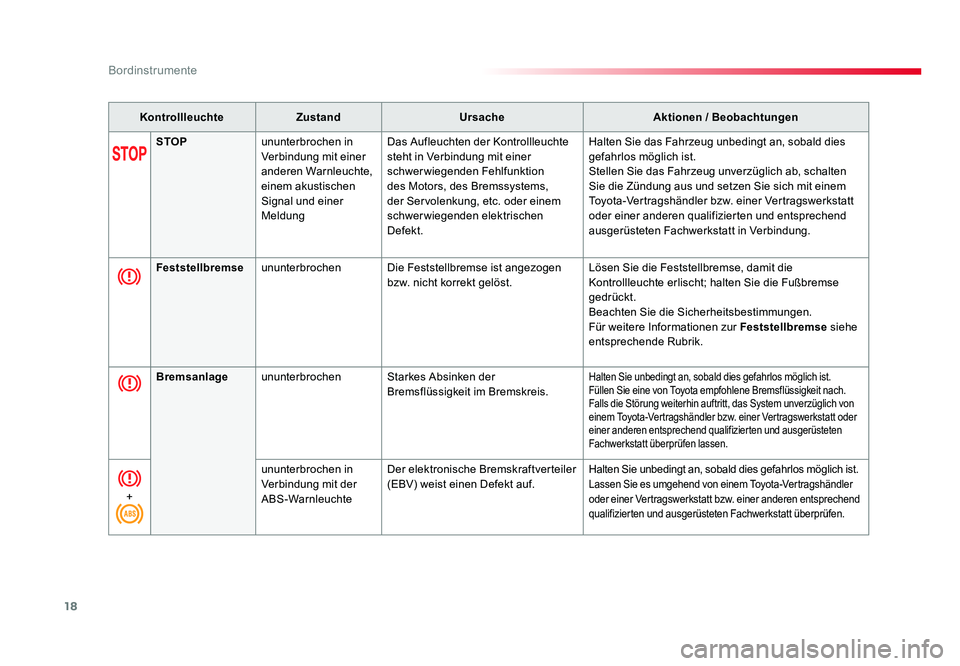

18
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
STOP ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Meldung Das Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwerwiegenden Fehlfunktion
des Motors, des Bremssystems,
der Servolenkung, etc. oder einem
schwerwiegenden elektrischen
Defekt. Halten Sie das Fahrzeug unbedingt an, sobald dies
gefahrlos möglich ist.
Stellen Sie das Fahrzeug unverzüglich ab, schalten
Sie die Zündung aus und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die
Kontrollleuchte erlischt; halten Sie die Fußbremse
gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur
Feststellbremse siehe
entsprechende Rubrik.
Bremsanlage ununterbrochen Starkes Absinken der
Bremsflüssigkeit im Bremskreis.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von Toyota empfohlene Bremsflüssigkeit nach.
Falls die Störung weiterhin auftritt, das System unverzüglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen lassen.
+ ununterbrochen in
Verbindung mit der
ABS-WarnleuchteDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Proace_de.indb 1822/07/2016 14:42

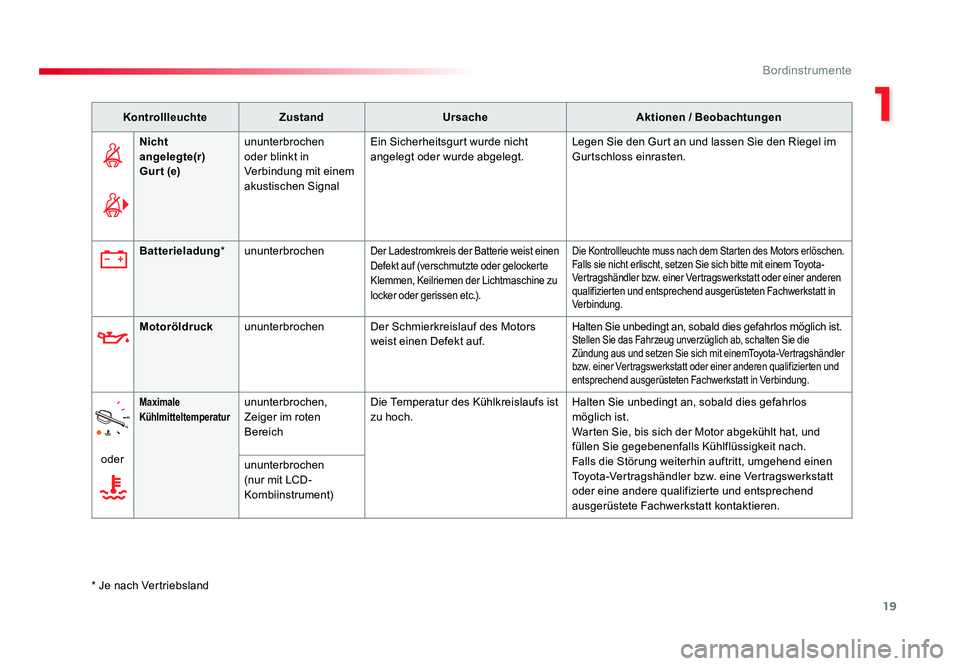

19
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Nicht
angelegte(r)
Gurt (e) ununterbrochen
oder blinkt in
Verbindung mit einem
akustischen Signal Ein Sicherheitsgurt wurde nicht
angelegt oder wurde abgelegt.
Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
* Je nach Vertriebsland Batterieladung
*ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
oder
Maximale
Kühlmitteltemperaturununterbrochen,
Zeiger im roten
BereichDie Temperatur des Kühlkreislaufs ist
zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.
Falls die Störung weiterhin auftritt, umgehend einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
ununterbrochen
(nur mit LCD-
Kombiinstrument)
Proace_de.indb 1922/07/2016 14:42

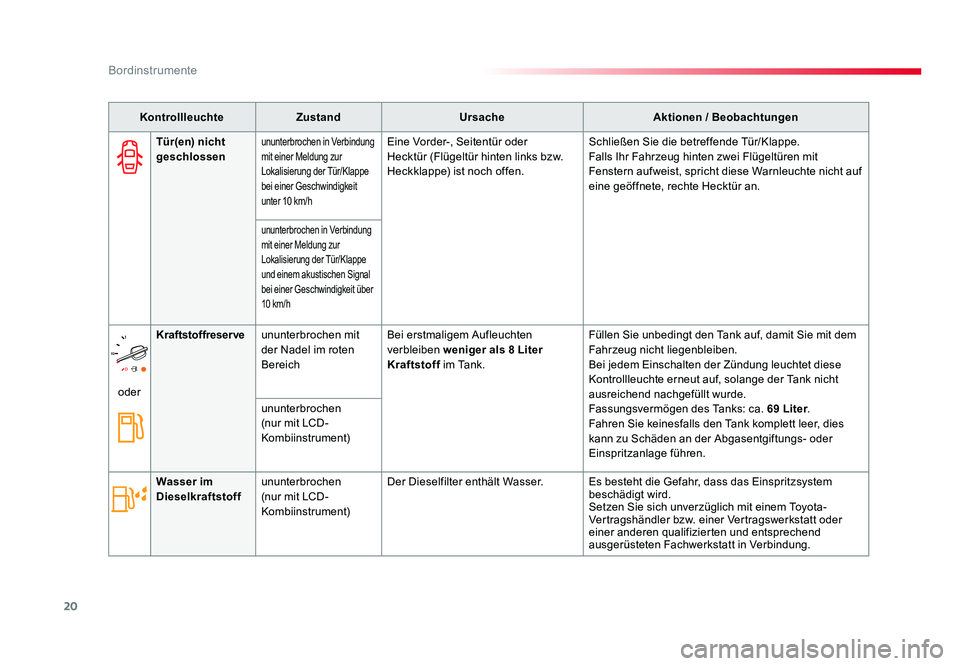

20
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Tür(en) nicht
geschlossen
ununterbrochen in Verbindung
mit einer Meldung zur
Lokalisierung der Tür/Klappe
bei einer Geschwindigkeit
unter 10 km/hEine Vorder-, Seitentür oder
Hecktür (Flügeltür hinten links bzw.
Heckklappe) ist noch offen. Schließen Sie die betreffende Tür/Klappe.
Falls Ihr Fahrzeug hinten zwei Flügeltüren mit
Fenstern aufweist, spricht diese Warnleuchte nicht auf
eine geöffnete, rechte Hecktür an.
ununterbrochen in Verbindung
mit einer Meldung zur
Lokalisierung der Tür/Klappe
und einem akustischen Signal
bei einer Geschwindigkeit über
10 km/h
oderKraftstoffreserve
ununterbrochen mit
der Nadel im roten
Bereich Bei erstmaligem Aufleuchten
verbleiben
weniger als 8 Liter
Kraftstoff im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca.
69 Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
ununterbrochen
(nur mit LCD-
Kombiinstrument)
Wasser im
Dieselkraftstoff ununterbrochen
(nur mit LCD-
Kombiinstrument) Der Dieselfilter enthält Wasser.
Es besteht die Gefahr, dass das Einspritzsystem
beschädigt wird.
Setzen Sie sich unverzüglich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Proace_de.indb 2022/07/2016 14:42

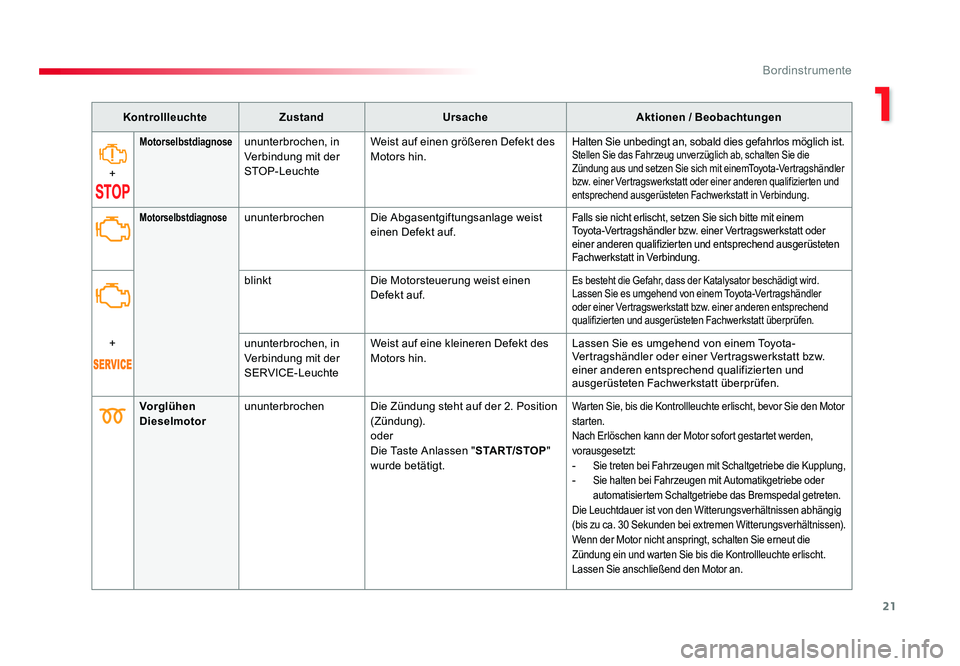

21
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in
Verbindung mit der
STOP-Leuchte Weist auf einen größeren Defekt des
Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Vorglühen
Dieselmotor
ununterbrochen
Die Zündung steht auf der 2. Position
(Zündung).
oder
Die Taste Anlassen "START/STOP"
wurde betätigt.Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Nach Erlöschen kann der Motor sofort gestartet werden,
vorausgesetzt:
- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,- Sie halten bei Fahrzeugen mit Automatikgetriebe oder
automatisiertem Schaltgetriebe das Bremspedal getreten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Motorselbstdiagnoseununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf.Falls sie nicht erlischt, setzen Sie sich bitte mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
blinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+ ununterbrochen, in
Verbindung mit der
SERVICE-LeuchteWeist auf eine kleineren Defekt des
Motors hin.
Lassen Sie es umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Proace_de.indb 2122/07/2016 14:42

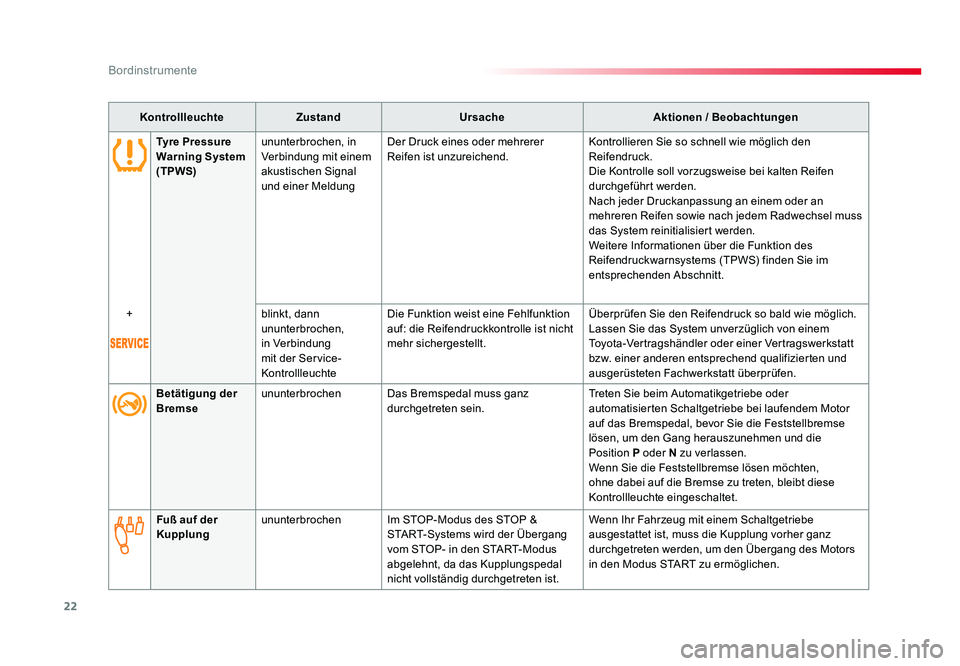

22
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Tyre Pressure
Warning System
(TPWS) ununterbrochen, in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie so schnell wie möglich den
Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem oder an
mehreren Reifen sowie nach jedem Radwechsel muss
das System reinitialisiert werden.
Weitere Informationen über die Funktion des
Reifendruckwarnsystems (TPWS) finden Sie im
entsprechenden Abschnitt.
+ blinkt, dann
ununterbrochen,
in Verbindung
mit der Service-
KontrollleuchteDie Funktion weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Betätigung der
Bremse ununterbrochen
Das Bremspedal muss ganz
durchgetreten sein. Treten Sie beim Automatikgetriebe oder
automatisierten Schaltgetriebe bei laufendem Motor
auf das Bremspedal, bevor Sie die Feststellbremse
lösen, um den Gang herauszunehmen und die
Position
P oder N zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.
Fuß auf der
Kupplung ununterbrochen
Im STOP-Modus des STOP &
START-Systems wird der Übergang
vom STOP- in den START-Modus
abgelehnt, da das Kupplungspedal
nicht vollständig durchgetreten ist. Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss die Kupplung vorher ganz
durchgetreten werden, um den Übergang des Motors
in den Modus START zu ermöglichen.
Proace_de.indb 2222/07/2016 14:42

23
1

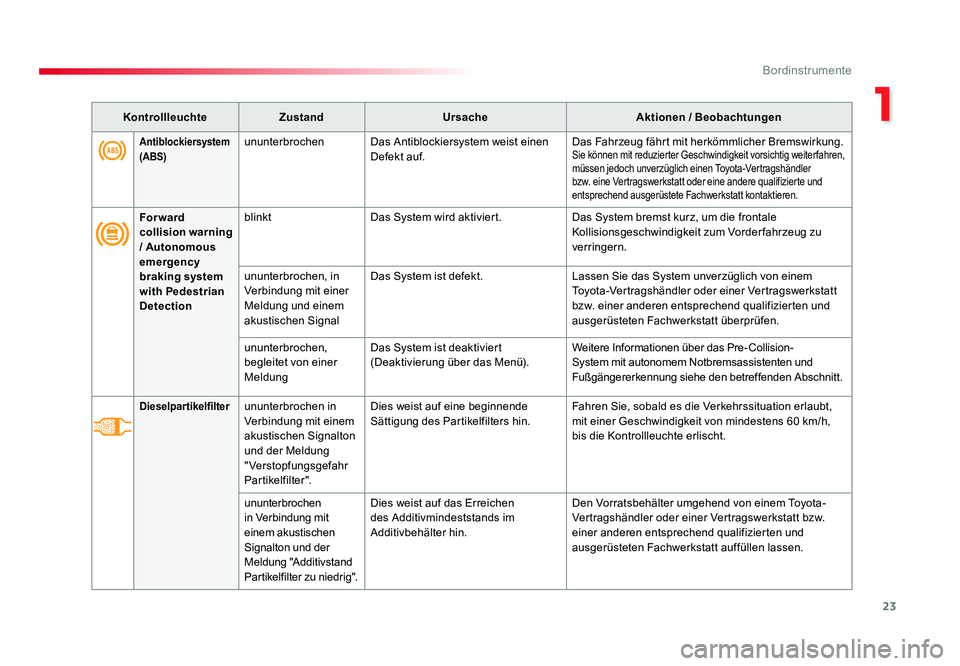

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Antiblockiersystem
(ABS)ununterbrochenDas Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.Sie können mit reduzierter Geschwindigkeit vorsichtig weiter fahren,
müssen jedoch unverzüglich einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
For ward
collision warning
/ Autonomous
emergency
braking system
with Pedestrian
Detection blinkt
Das System wird aktiviert. Das System bremst kurz, um die frontale
Kollisionsgeschwindigkeit zum Vorder fahrzeug zu
verringern.
ununterbrochen, in
Verbindung mit einer
Meldung und einem
akustischen Signal Das System ist defekt.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
ununterbrochen,
begleitet von einer
Meldung Das System ist deaktiviert
(Deaktivierung über das Menü).
Weitere Informationen über das Pre- Collision-
System mit autonomem Notbremsassistenten und
Fußgängererkennung siehe den betreffenden Abschnitt.
Dieselpartikelfilterununterbrochen in
Verbindung mit einem
akustischen Signalton
und der Meldung
"Verstopfungsgefahr
Partikelfilter".Dies weist auf eine beginnende
Sättigung des Partikelfilters hin.
Fahren Sie, sobald es die Verkehrssituation erlaubt,
mit einer Geschwindigkeit von mindestens 60 km/h,
bis die Kontrollleuchte erlischt.
ununterbrochen
in Verbindung mit
einem akustischen
Signalton und der
Meldung "Additivstand
Partikelfilter zu niedrig". Dies weist auf das Erreichen
des Additivmindeststands im
Additivbehälter hin.
Den Vorratsbehälter umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt auffüllen lassen.
Proace_de.indb 2322/07/2016 14:42

24
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Beifahrer- Front-
Airbag ununterbrochen
im Anzeigefeld der
Gurt- und Beifahrer-
Airbagleuchten Der Schalter auf der Beifahrerseite
des Armaturenbretts steht auf der
Position
"OFF".
Der Beifahrer-Front-Airbag ist
deaktiviert.
Sie können einen Kindersitz
"entgegen der Fahrtrichtung"
einbauen, außer im Falle einer
Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet) Um den Beifahrer-Front-Airbag zu aktivieren, stellen
Sie den Schalter auf die Position
"ON". In diesem
Fall ist es nicht mehr möglich, auf diesem Platz einen
Kindersitz "entgegen der Fahrtrichtung" zu montieren.
Airbags
leuchtet
vorübergehend Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
ununterbrochen
Eines der Systeme der Airbags bzw.
der pyrotechnischen Gurtstraffer
weist einen Defekt auf. Lassen Sie sie umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Beifahrer- Front-
Airbag ununterbrochen
Der Schalter, der sich auf der
Beifahrerseite des Armaturenbretts
befindet, steht auf "ON".
Der Beifahrer-Front-Airbag ist
aktiviert.
Installieren Sie in diesem Fall
keinen Kindersitz "entgegen der
Fahrtrichtung" auf dem vorderen
Beifahrersitz. Bringen Sie den Schalter in die Position "
OFF", um
den Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der
Fahrtrichtung" installieren, es sei denn, die Airbags
funktionieren nicht richtig (Warnleuchte der Airbags
eingeschaltet).
Proace_de.indb 2422/07/2016 14:42
