2019 TOYOTA PROACE Betriebsanleitungen (in German)

89
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Das Schließen wird durch das Blinken
der Fahrtrichtungsanzeiger für die Dauer
einiger Sekunden in Verbindung mit
einem akustischen Signal angezeigt.
Die Bewegungsrichtung der Tür wird
umgekehrt, wenn die Fußbewegung
während des Vorgangs ausgeführt wird.
Wenn Sie Ihr Fahrzeug mit der Funktion
ausgestattet ist, werden die elektrischen
Außenspiegel bei Verriegelung des
Fahrzeugs eingeklappt.

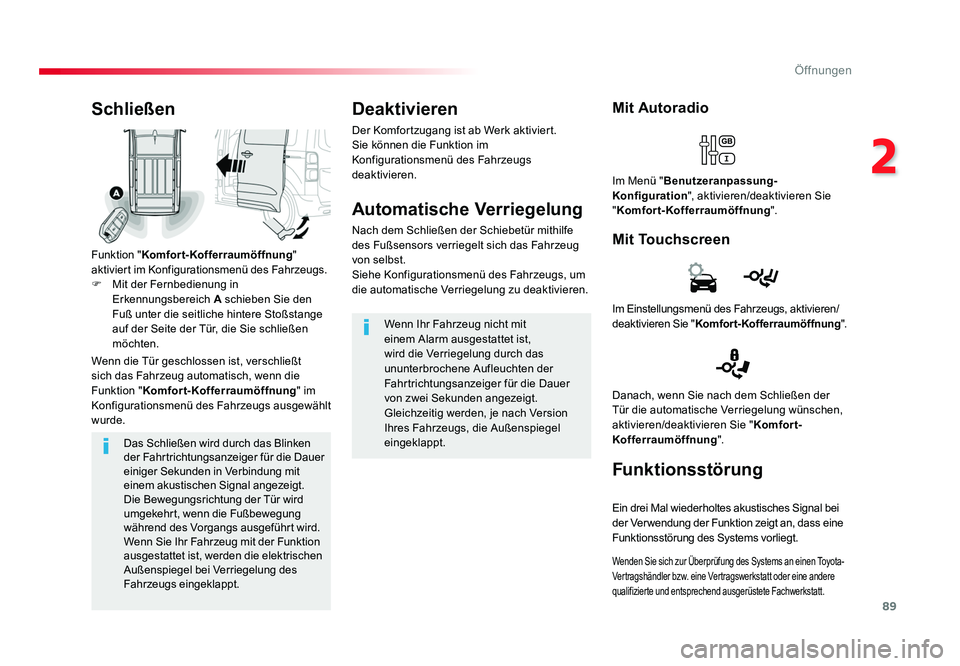

Schließen
Funktion "Komfort-Kofferraumöffnung "
aktiviert im Konfigurationsmenü des Fahrzeugs.
F Mit der Fernbedienung in Erkennungsbereich A schieben Sie den
Fuß unter die seitliche hintere Stoßstange
auf der Seite der Tür, die Sie schließen
möchten.
Wenn die Tür geschlossen ist, verschließt
sich das Fahrzeug automatisch, wenn die
Funktion " Komfort-Kofferraumöffnung " im
Konfigurationsmenü des Fahrzeugs ausgewählt
wurde.
Mit Autoradio
Mit Touchscreen
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Komfort-Kofferraumöffnung ".
Deaktivieren
Der Komfortzugang ist ab Werk aktiviert.
Sie können die Funktion im
Konfigurationsmenü des Fahrzeugs
deaktivieren.
Automatische Verriegelung
Nach dem Schließen der Schiebetür mithilfe
des Fußsensors verriegelt sich das Fahrzeug
von selbst.
Siehe Konfigurationsmenü des Fahrzeugs, um
die automatische Verriegelung zu deaktivieren.
Wenn Ihr Fahrzeug nicht mit
einem Alarm ausgestattet ist,
wird die Verriegelung durch das
ununterbrochene Aufleuchten der
Fahrtrichtungsanzeiger für die Dauer
von zwei Sekunden angezeigt.
Gleichzeitig werden, je nach Version
Ihres Fahrzeugs, die Außenspiegel
eingeklappt. Im Einstellungsmenü des Fahrzeugs, aktivieren/
deaktivieren Sie "
Komfort-Kofferraumöffnung ".
Danach, wenn Sie nach dem Schließen der
Tür die automatische Verriegelung wünschen,
aktivieren/deaktivieren Sie " Komfort-
Kofferraumöffnung ".
Funktionsstörung
Ein drei Mal wiederholtes akustisches Signal bei
der Ver wendung der Funktion zeigt an, dass eine
Funktionsstörung des Systems vorliegt.
Wenden Sie sich zur Überprüfung des Systems an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Proace_de.indb 8922/07/2016 14:43

90
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Vergewissern Sie sich, dass nichts und
niemand das richtige Schließen oder
Öffnen der Türen behindert.
Achten Sie bei den
Bewegungsmanövern der Türen auf
Kinder.
Wenn die Option "
Komfort-
Kofferraumöffnung " im
Fahrzeugmenü ausgewählt wurde
und nach dem Schließen der Tür,
überprüfen Sie, dass Ihr Fahrzeug
richtig verschlossen ist.
Die Verriegelung er folgt nicht:
- wenn die Zündung eingeschaltet ist,
- Falls eine der Türen oder die Heckklappe geöffnet ist,
- Falls eine Fernbedienung des "intelligenten Zugangs- und
Startsystems" sich im Fahrzeug
befindet.
Wenn mehrere Bewegungsversuche
keine Wirkung zeigen, warten Sie
einige Sekunden, bevor Sie es erneut
versuchen.
Die Funktion wird bei starkem Regen
oder Schneefall automatisch deaktiviert.
Im Falle eine Funktionsstörung, prüfen
Sie, dass die Fernbedienung nicht einer
elektromagnetischen Quelle ausgesetzt
ist (Smartphone, ...).
Das Tragen einer Beinprothese kann
die Funktion beinträchtigen.
Es kann vorkommen, dass die Funktion
nicht richtig funktioniert, wenn Ihr
Fahrzeug mit einer Anhängerkupplung
mit Kugelkopf ausgerüstet ist. Die seitliche Tür kann sich versehentlich
öffnen oder schließen, wenn:
- Ihr Fahrzeug mit einer
Anhängerkupplung mit Kugelkopf
ausgerüstet ist,
- Sie einen Anhänger anhängen oder von der Anhängerkupplung lösen,
- Sie einen Fahrradträger montieren oder abbauen,
- Sie bei einem Fahrradträger die Fahrräder auf- oder abladen,
- Sie hinter dem Fahrzeug etwas abstellen oder hochheben,
- sich ein Tier der Stoßstange nähert,
- Sie Ihr Fahrzeug waschen,
- das Fahrzeug gewartet wird,
- Sie ein Rad wechseln.
Um den versehentlichen Betrieb zu
vermeiden, entfernen Sie den Schlüssel
vom Erkennungsbereich (auch von den
Innenseiten des Kofferraums) oder
deaktivieren Sie die Funktion über das
Konfigurationsmenü des Fahrzeugs.
Proace_de.indb 9022/07/2016 14:43

91
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Wenn die linke Flügeltür nicht richtig
geschlossen ist (die rechte Tür wird
nicht erkannt):
- schaltet sich bei stehendem Fahrzeug und laufendem Motor
diese Kontrollleuchte ein und es
erscheint für die Dauer einiger
Sekunden eine Warnmeldung,
- schaltet sich während der Fahrt (Geschwindigkeit über
10 km/h) diese Kontrollleuchte
in Verbindung mit einem
akustischen Signal und einer
Warnmeldung für die Dauer
einiger Sekunden ein.
Weitere Informationen über Schlüssel,
Fernbedienung oder das intelligente
Zugangs- und Startsystem und speziell
über das Verriegeln des Fahrzeugs
siehe den entsprechenden Abschnitt.

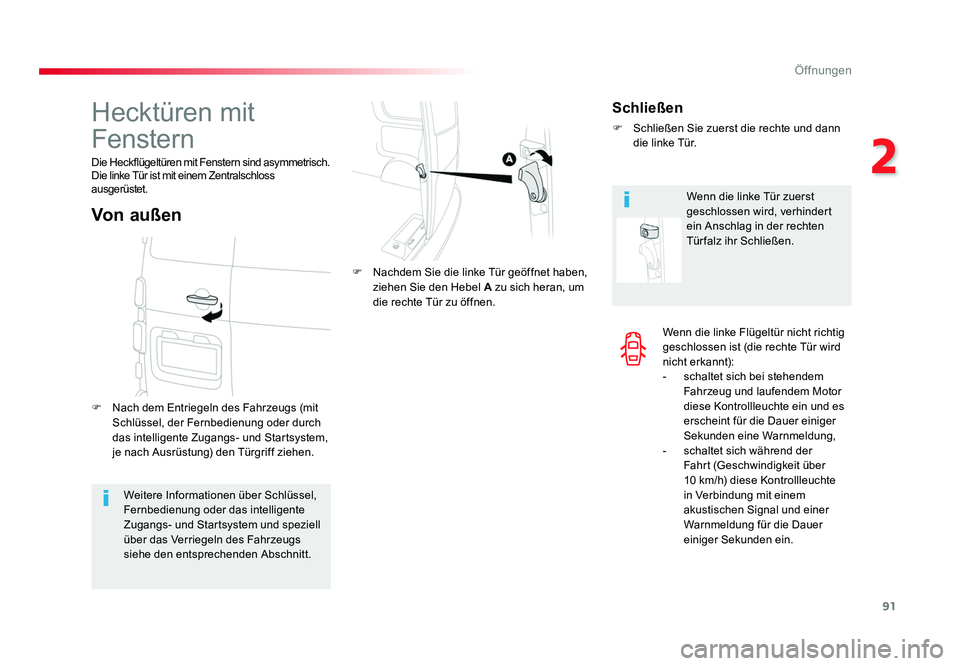

Hecktüren mit
Fenstern
Die Heckflügeltüren mit Fenstern sind asymmetrisch.
Die linke Tür ist mit einem Zentralschloss
ausgerüstet.
F Nach dem Entriegeln des Fahrzeugs (mit
Schlüssel, der Fernbedienung oder durch
das intelligente Zugangs- und Startsystem,
je nach Ausrüstung) den Türgriff ziehen. F Nachdem Sie die linke Tür geöffnet haben,
ziehen Sie den Hebel A zu sich heran, um
die rechte Tür zu öffnen.
Von außen
Schließen
F Schließen Sie zuerst die rechte und dann die linke Tür.
Wenn die linke Tür zuerst
geschlossen wird, verhindert
ein Anschlag in der rechten
Tür falz ihr Schließen.
Proace_de.indb 9122/07/2016 14:43

92
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

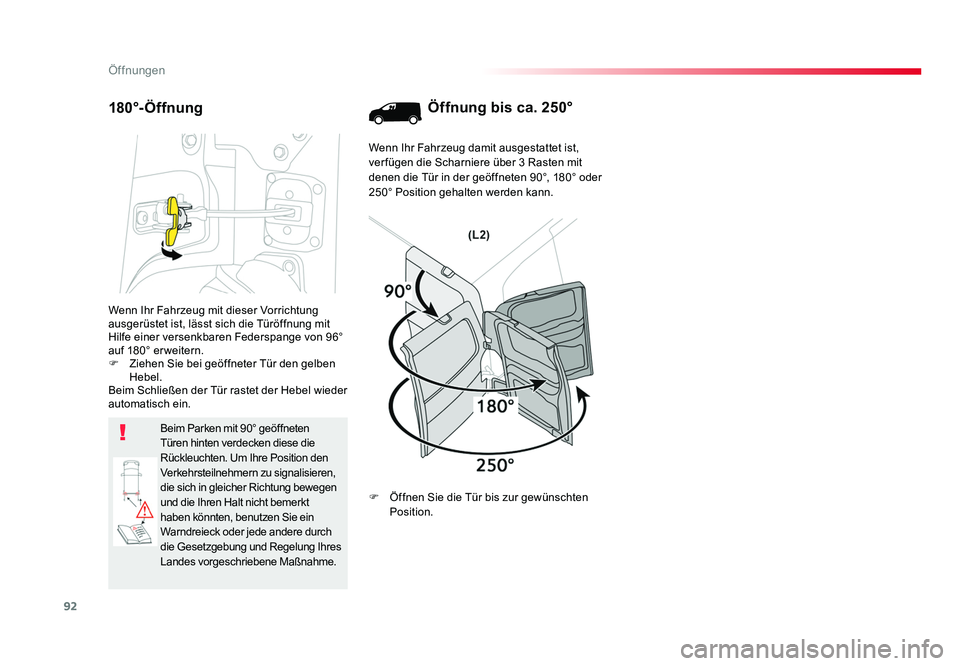

Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mit
Hilfe einer versenkbaren Federspange von 96°
auf 180° er weitern.
F Ziehen Sie bei geöffneter Tür den gelben Hebel.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein.
Beim Parken mit 90° geöffneten
Türen hinten verdecken diese die
Rückleuchten. Um Ihre Position den
Verkehrsteilnehmern zu signalisieren,
die sich in gleicher Richtung bewegen
und die Ihren Halt nicht bemerkt
haben könnten, benutzen Sie ein
Warndreieck oder jede andere durch
die Gesetzgebung und Regelung Ihres
Landes vorgeschriebene Maßnahme.
180°-Öffnung Öffnung bis ca. 250°
Wenn Ihr Fahrzeug damit ausgestattet ist,
ver fügen die Scharniere über 3 Rasten mit
denen die Tür in der geöffneten 90°, 180° oder
250° Position gehalten werden kann.
F Öffnen Sie die Tür bis zur gewünschten
Position.
Proace_de.indb 9222/07/2016 14:43

93
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Wenn die Kindersicherung aktiviert ist,
ist der Griff blockiert.
Für weitere Informationen zur
Kindersicherung siehe entsprechende
Rubrik.

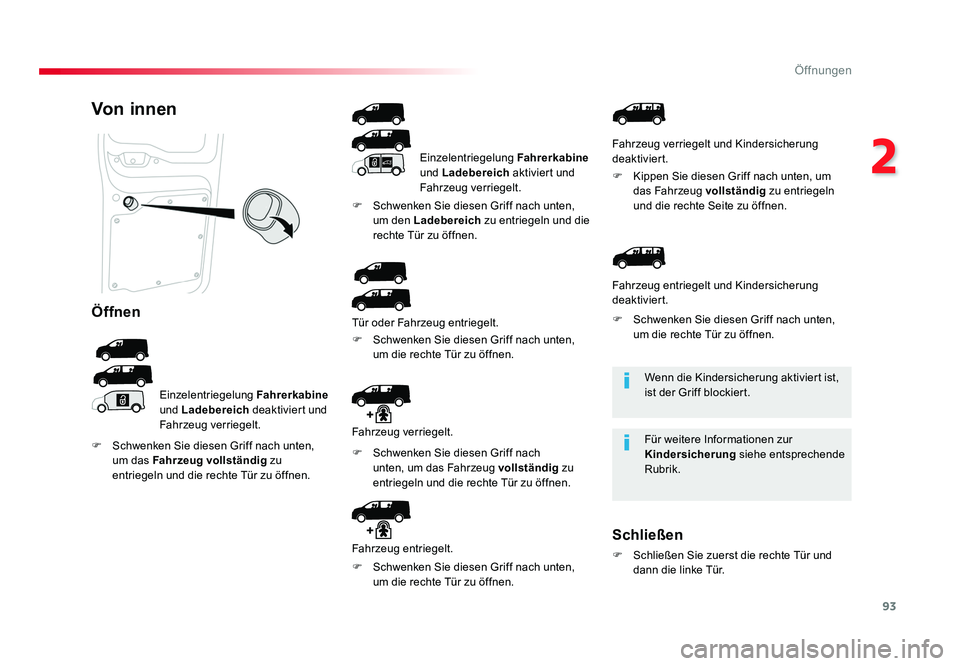

Von innen
Öffnen
Einzelentriegelung Fahrerkabine
und Ladebereich deaktiviert und
Fahrzeug verriegelt. Einzelentriegelung Fahrerkabine

und Ladebereich aktiviert und
Fahrzeug verriegelt.
Tür oder Fahrzeug entriegelt.
F Schwenken Sie diesen Griff nach unten, um das Fahrzeug vollständig zu
entriegeln und die rechte Tür zu öffnen. F Schwenken Sie diesen Griff nach unten,
um den Ladebereich zu entriegeln und die
rechte Tür zu öffnen.
F Schwenken Sie diesen Griff nach unten, um die rechte Tür zu öffnen.
Schließen
F Schließen Sie zuerst die rechte Tür und dann die linke Tür.
Fahrzeug verriegelt und Kindersicherung
deaktiviert.
F Kippen Sie diesen Griff nach unten, um
das Fahrzeug vollständig zu entriegeln
und die rechte Seite zu öffnen.
Fahrzeug verriegelt.
F Schwenken Sie diesen Griff nach unten, um das Fahrzeug vollständig zu
entriegeln und die rechte Tür zu öffnen.
Fahrzeug entriegelt.
F Schwenken Sie diesen Griff nach unten, um die rechte Tür zu öffnen. Fahrzeug entriegelt und Kindersicherung
deaktiviert.
F Schwenken Sie diesen Griff nach unten,
um die rechte Tür zu öffnen.
Proace_de.indb 9322/07/2016 14:43

94
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Weitere Informationen über Schlüssel,
Fernbedienung oder das intelligente
Zugangs- und Startsystem und speziell
über das Verriegeln des Fahrzeugs
siehe den entsprechenden Abschnitt.Für weitere Informationen zum
Schlüssel,
zur Fernbedienung
oder zum Keyless-System und
insbesondere zur Verriegelung des
Fahrzeugs siehe entsprechende Rubrik.

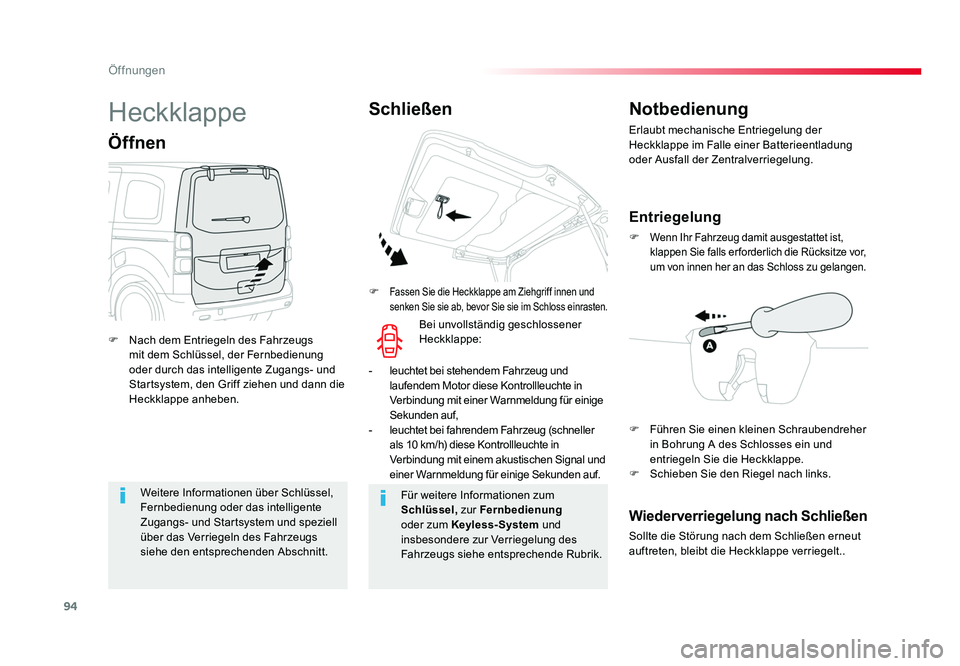

Heckklappe
F Nach dem Entriegeln des Fahrzeugs mit dem Schlüssel, der Fernbedienung
oder durch das intelligente Zugangs- und
Startsystem, den Griff ziehen und dann die
Heckklappe anheben.
Öffnen
F Fassen Sie die Heckklappe am Ziehgriff innen und
senken Sie sie ab, bevor Sie sie im Schloss einrasten.
Schließen Notbedienung
Erlaubt mechanische Entriegelung der
Heckklappe im Falle einer Batterieentladung
oder Ausfall der Zentralverriegelung.
Entriegelung
F Wenn Ihr Fahrzeug damit ausgestattet ist,
klappen Sie falls er forderlich die Rücksitze vor,
um von innen her an das Schloss zu gelangen.
Wiederverriegelung nach Schließen
Sollte die Störung nach dem Schließen erneut
auftreten, bleibt die Heckklappe verriegelt..
Bei unvollständig geschlossener
Heckklappe:
- leuchtet bei stehendem Fahrzeug und
laufendem Motor diese Kontrollleuchte in
Verbindung mit einer Warnmeldung für einige
Sekunden auf,
- leuchtet bei fahrendem Fahrzeug (schneller
als 10 km/h) diese Kontrollleuchte in
Verbindung mit einem akustischen Signal und
einer Warnmeldung für einige Sekunden auf. F
Führen Sie einen kleinen Schraubendreher
in Bohrung A des Schlosses ein und
entriegeln Sie die Heckklappe.
F Schieben Sie den Riegel nach links.
Proace_de.indb 9422/07/2016 14:43

95
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

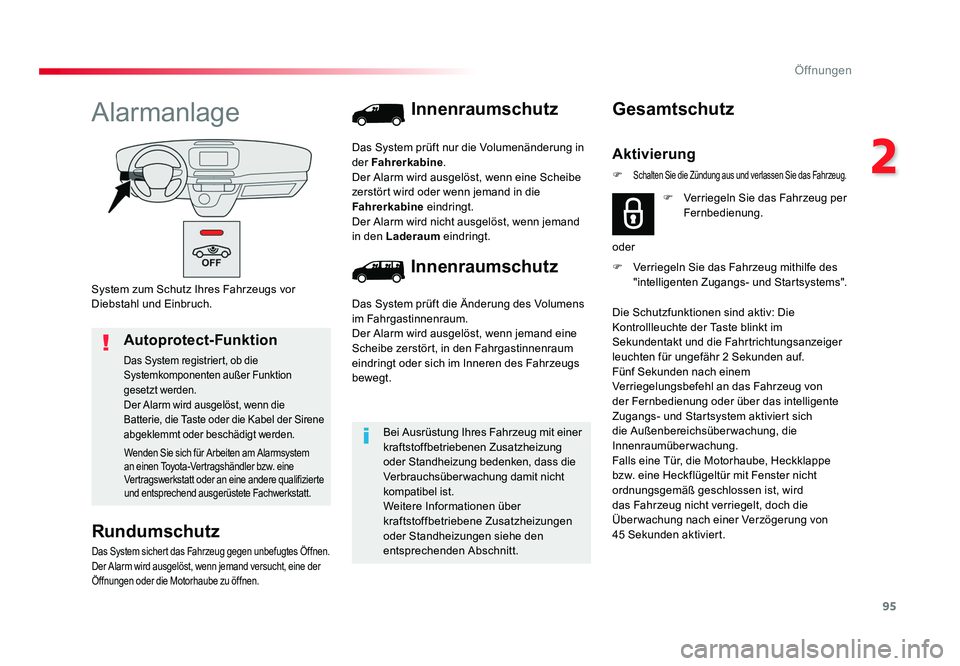

System zum Schutz Ihres Fahrzeugs vor
Diebstahl und Einbruch.
Alarmanlage
Rundumschutz
Das System sichert das Fahrzeug gegen unbefugtes Öffnen.
Der Alarm wird ausgelöst, wenn jemand versucht, eine der
Öffnungen oder die Motorhaube zu öffnen.
Autoprotect-Funktion
Das System registriert, ob die
Systemkomponenten außer Funktion
gesetzt werden.
Der Alarm wird ausgelöst, wenn die
Batterie, die Taste oder die Kabel der Sirene
abgeklemmt oder beschädigt werden.
Wenden Sie sich für Arbeiten am Alarmsystem
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
InnenraumschutzInnenraumschutz
Das System prüft die Änderung des Volumens
im Fahrgastinnenraum.
Der Alarm wird ausgelöst, wenn jemand eine
Scheibe zerstört, in den Fahrgastinnenraum
eindringt oder sich im Inneren des Fahrzeugs
bewegt. Das System prüft nur die Volumenänderung in
der Fahrerkabine
.
Der Alarm wird ausgelöst, wenn eine Scheibe
zerstört wird oder wenn jemand in die
Fahrerkabine eindringt.
Der Alarm wird nicht ausgelöst, wenn jemand
in den Laderaum eindringt.
Bei Ausrüstung Ihres Fahrzeug mit einer
kraftstoffbetriebenen Zusatzheizung
oder Standheizung bedenken, dass die
Verbrauchsüberwachung damit nicht
kompatibel ist.
Weitere Informationen über
kraftstoffbetriebene Zusatzheizungen
oder Standheizungen siehe den
entsprechenden Abschnitt. F Verriegeln Sie das Fahrzeug mithilfe des
"intelligenten Zugangs- und Startsystems".
Gesamtschutz
Aktivierung
F Verriegeln Sie das Fahrzeug per Fernbedienung.
oder
Die Schutzfunktionen sind aktiv: Die
Kontrollleuchte der Taste blinkt im
Sekundentakt und die Fahrtrichtungsanzeiger
leuchten für ungefähr 2 Sekunden auf.
Fünf Sekunden nach einem
Verriegelungsbefehl an das Fahrzeug von
der Fernbedienung oder über das intelligente
Zugangs- und Startsystem aktiviert sich
die Außenbereichsüber wachung, die
Innenraumüberwachung.
Falls eine Tür, die Motorhaube, Heckklappe
bzw. eine Heckflügeltür mit Fenster nicht
ordnungsgemäß geschlossen ist, wird
das Fahrzeug nicht verriegelt, doch die
Über wachung nach einer Verzögerung von
45 Sekunden aktiviert.
F
Schalten Sie die Zündung aus und verlassen Sie das Fahrzeug.
Proace_de.indb 9522/07/2016 14:43

96
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Deaktivierung
F Drücken Sie diese Verriegelungstaste der
Fernbedienung.
oder
F Entriegeln Sie das Fahrzeug mithilfe des "intelligenten Zugangs- und Startsystems".
Im Fall der automatischen
Wiederverriegelung des Fahrzeugs
(nach einer Dauer von 30 Sekunden
ohne Öffnen einer der Öffnungen)
werden die Schutzfunktionen nicht
automatisch reaktiviert.
Die Schutzfunktionen sind deaktiviert: die
Kontrollleuchte der Taste erlischt und die
Fahrtrichtungsanzeiger blinken für ungefähr
2 Sekunden.
Nur Rundumschutz
Deaktivieren Sie den Innenraumschutz, um ein
unbeabsichtigtes Auslösen der Alarmanlage in
bestimmten Fällen zu vermeiden:
- wenn Insassen im Fahrzeug sind,
- wenn Sie ein Fenster einen Spalt geöffnet
lassen,
- wenn Sie Ihr Fahrzeug waschen,
- wenn Sie ein Rad wechseln.
- beim Abschleppen Ihres Fahrzeugs,
- beim Transport auf einem Schiff.
Innenraumüberwachung
Deaktivierung
F
Die Zündung ausschalten, und,
innerhalb von 10 Sekunden, drücken
Sie auf diese Taste bis dass die
Kontrollleuchte konstant leuchtet.
F Verlassen Sie das Fahrzeug.
Reaktivierung
Die Kontrollleuchte der Taste erlischt.F Verriegeln Sie das Fahrzeug
umgehend mithilfe des
"intelligenten Zugangs- und
St ar t systems".
Nur der Rundumschutz ist aktiviert:
Die Kontrollleuchte der Taste blinkt im
Sekundentakt.
Berücksichtigen Sie, dass diese Deaktivierung
nach jedem Ausschalten der Zündung
durchgeführt werden muss.
F Deaktivieren Sie die Außenbereichsüberwachung
durch Entriegeln des Fahrzeugs
mithilfe der Fernbedienung oder
des "intelligenten Zugangs- und
St ar t systems". F Schalten Sie den Alarm wider
schar f. indem Sie das Fahrzeugs
mithilfe der Fernbedienung oder
des "intelligenten Zugangs- und
Startsystems“ verriegeln.
Die Kontrollleuchte der Taste blinkt erneut im
Sekundentakt.
Auslösen der Alarmanlage
Bei Auslösen des Alarms ertönt die Sirene
für die Dauer von dreißig Sekunden, während
gleichzeitig die Fahrtrichtungsanzeiger blinken.
Die Schutzfunktionen bleiben bei bis zu elf
nacheinander erfolgenden Auslösevorgängen
der Alarmanlage aktiv. Falls nach Entriegeln des Fahrzeugs
,mit der Fernbedienung oder
dem "intelligenten Zugangs- und
Startsystem" die Kontrollleuchte im
Knopf rasch blinkt, zeigt dies, dass
der Alarm in Ihrer Abwesenheit
ausgelöst worden war.
Bei Einschalten der Zündung hört sie
sofort auf zu blinken.
Proace_de.indb 9622/07/2016 14:43
