9
.Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016

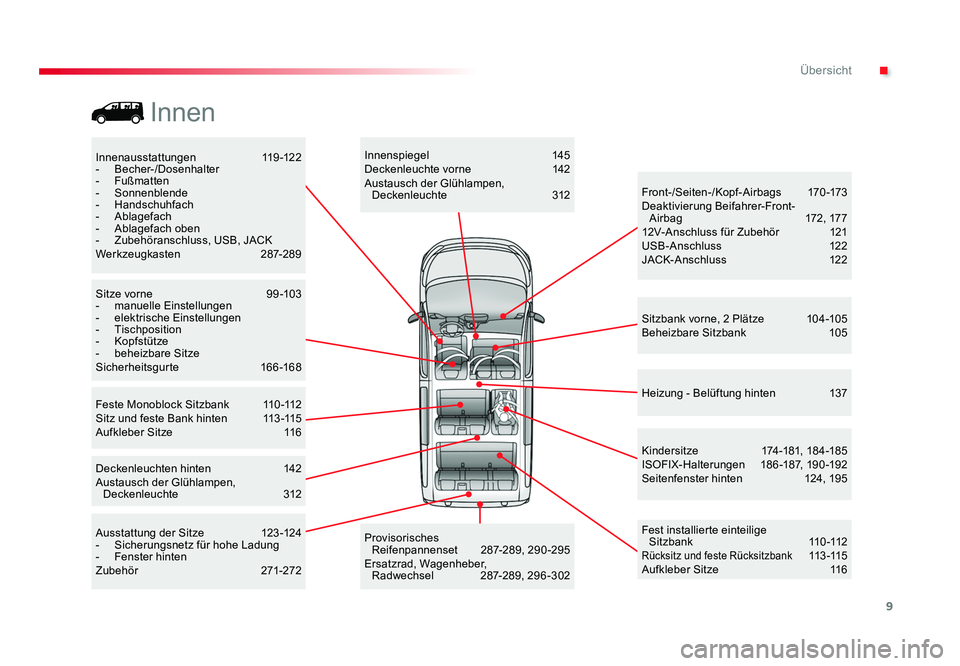

Innenausstattungen 11 9 -12 2
- Becher-/Dosenhalter
- Fußmatten
- Sonnenblende
- Handschuhfach
- Ablagefach
- Ablagefach oben
- Zubehöranschluss, USB, JACK
Werkzeugkasten 287-289
Kindersitze 174 -181, 18 4 -185
ISOFIX-Halterungen 186 -187, 190 -192
Seitenfenster hinten 124, 195
Fest installierte einteilige Sitzbank 11 0 -112
Rücksitz und feste Rücksitzbank 113 -115
Aufkleber Sitze 11 6
Sitzbank vorne, 2 Plätze
104 -105
Beheizbare Sitzbank 105
Heizung - Belüftung hinten 137
Provisorisches
Reifenpannenset 287-289, 290 -295
Ersatzrad, Wagenheber, Radwechsel 287-289, 296 -302
Ausstattung der Sitze
123 -124
- Sicherungsnetz für hohe Ladung
- Fenster hinten
Zubehör 271-272
Deckenleuchten hinten
142
Austausch der Glühlampen, Deckenleuchte 312Innenspiegel
145
Deckenleuchte vorne 142
Austausch der Glühlampen, Deckenleuchte 312Front-/Seiten-/Kopf-Airbags
170 -173
Deaktivierung Beifahrer-Front- Airbag 172 , 17 7
12V-Anschluss für Zubehör 121
USB-Anschluss 12 2
JACK-Anschluss 12 2
Sitze vorne 9 9 -10 3
- manuelle Einstellungen
- elektrische Einstellungen
- Tischposition
- Kopfstütze
- beheizbare Sitze
Sicherheitsgurte 166 -168
Feste Monoblock Sitzbank 11 0 -112
Sitz und feste Bank hinten 113 -115
Aufkleber Sitze 11 6
Innen
Proace_de.indb 922/07/2016 14:41

10
Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016

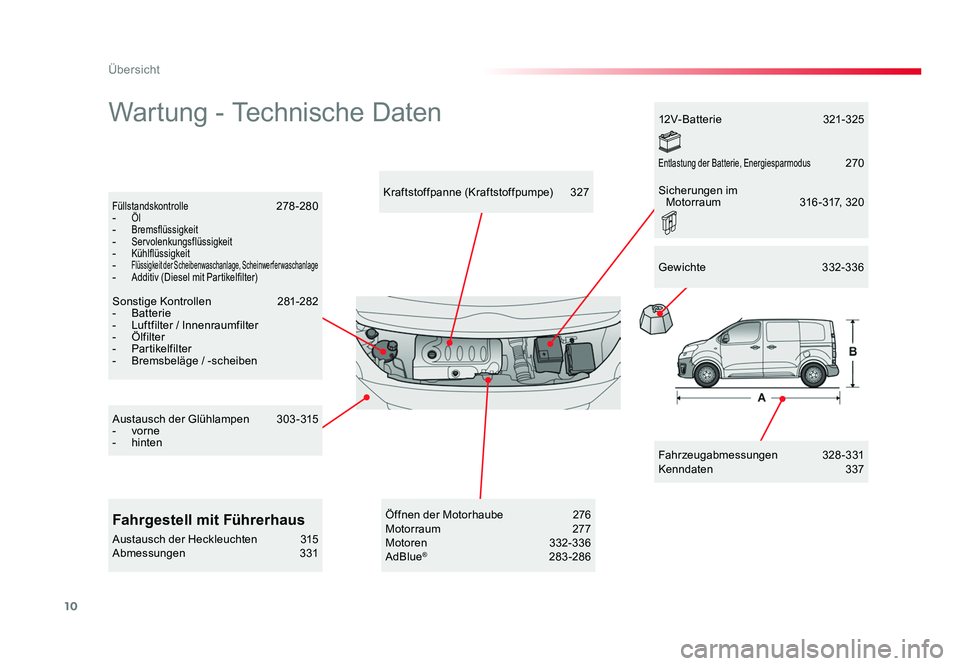

Wartung - Technische Daten
Fahrzeugabmessungen 328 - 331
Kenndaten 337
Kraftstoffpanne (Kraftstoffpumpe)
327
Füllstandskontrolle 278-280
- Öl- Bremsflüssigkeit- Servolenkungsflüssigkeit- Kühlflüssigkeit- Flüssigkeit der Scheibenwaschanlage, Scheinwerferwaschanlage- Additiv (Diesel mit Partikelfilter)
Sonstige Kontrollen 281-282
- Batterie
- Luftfilter / Innenraumfilter
- Ölfilter
- Partikelfilter
- Bremsbeläge / -scheiben
Austausch der Glühlampen 3 03 - 315
- vorne
- hinten
Fahrgestell mit Führerhaus
Austausch der Heckleuchten 315
Abmessungen 331 12V- Bat ter ie
321-325
Öffnen der Motorhaube 276
Motorraum 277
Motoren 332-336
AdBlue® 283-286Gewichte
332-336
Entlastung der Batterie, Energiesparmodus 270
Sicherungen im
Motorraum 316 - 317, 320
Proace_de.indb 1022/07/2016 14:41

11
.
92109
177
11 6 194 186
140 323 276
11 6
107
107
Übersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016
Aufkleber
Proace_de.indb 1122/07/2016 14:41

12

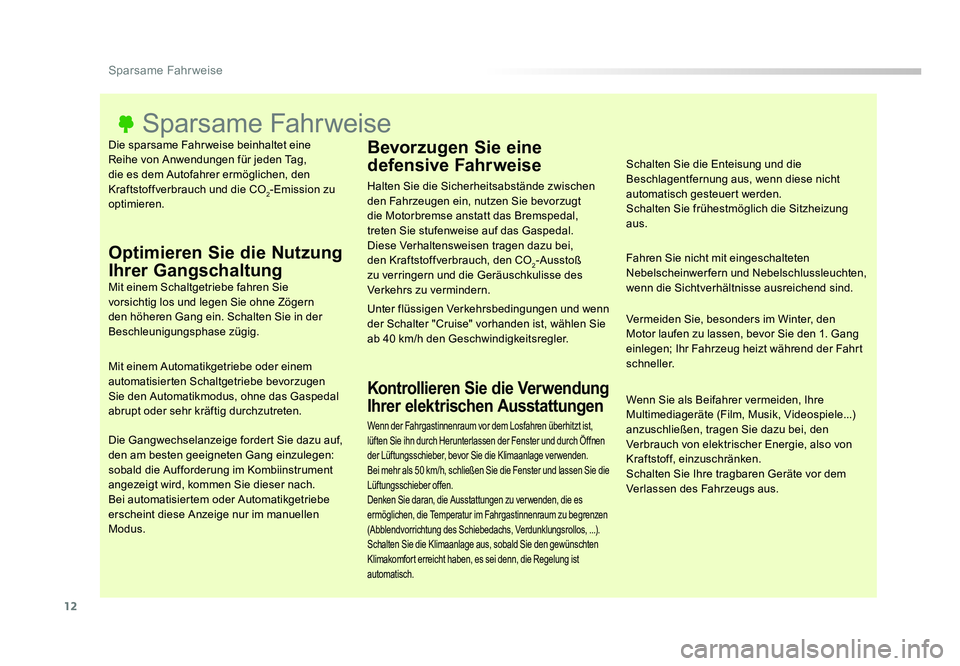

Sparsame Fahrweise
Jumpy _de_Chap00c_eco-conduite_ed01-2016
Die sparsame Fahrweise beinhaltet eine
Reihe von Anwendungen für jeden Tag,
die es dem Autofahrer ermöglichen, den
Kraftstoffverbrauch und die CO
2-Emission zu
optimieren.
Sparsame Fahrweise
Optimieren Sie die Nutzung
Ihrer Gangschaltung
Mit einem Schaltgetriebe fahren Sie
vorsichtig los und legen Sie ohne Zögern
den höheren Gang ein. Schalten Sie in der
Beschleunigungsphase zügig.
Mit einem Automatikgetriebe oder einem
automatisierten Schaltgetriebe bevorzugen
Sie den Automatikmodus, ohne das Gaspedal
abrupt oder sehr kräftig durchzutreten.
Die Gangwechselanzeige fordert Sie dazu auf,
den am besten geeigneten Gang einzulegen:
sobald die Aufforderung im Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Bei automatisiertem oder Automatikgetriebe
erscheint diese Anzeige nur im manuellen
Modus.
Bevorzugen Sie eine
defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt
die Motorbremse anstatt das Bremspedal,
treten Sie stufenweise auf das Gaspedal.
Diese Verhaltensweisen tragen dazu bei,
den Kraftstoffverbrauch, den CO
2-Ausstoß
zu verringern und die Geräuschkulisse des
Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn
der Schalter "Cruise" vorhanden ist, wählen Sie
ab 40 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung
Ihrer elektrischen Ausstattungen
Schalten Sie die Enteisung und die
Beschlagentfernung aus, wenn diese nicht
automatisch gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung
aus.
Fahren Sie nicht mit eingeschalteten
Nebelscheinwerfern und Nebelschlussleuchten,
wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den
Motor laufen zu lassen, bevor Sie den 1. Gang
einlegen; Ihr Fahrzeug heizt während der Fahrt
schneller.
Wenn Sie als Beifahrer vermeiden, Ihre
Multimediageräte (Film, Musik, Videospiele...)
anzuschließen, tragen Sie dazu bei, den
Verbrauch von elektrischer Energie, also von
Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem
Verlassen des Fahrzeugs aus.
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist,
lüften Sie ihn durch Herunterlassen der Fenster und durch Öffnen
der Lüftungsschieber, bevor Sie die Klimaanlage ver wenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver wenden, die es
ermöglichen, die Temperatur im Fahrgastinnenraum zu begrenzen
(Abblendvorrichtung des Schiebedachs, Verdunklungsrollos, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten
Klimakomfort erreicht haben, es sei denn, die Regelung ist
automatisch.
Proace_de.indb 1222/07/2016 14:41

13
.Sparsame Fahrweise
Jumpy _de_Chap00c_eco-conduite_ed01-2016

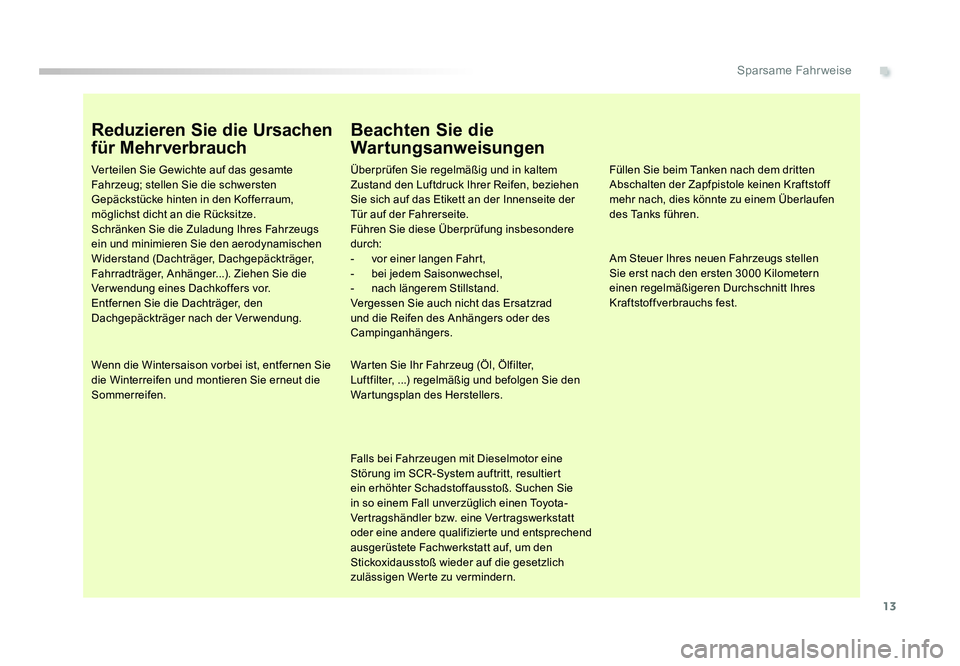

Reduzieren Sie die Ursachen
für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte
Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum,
möglichst dicht an die Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger...). Ziehen Sie die
Ver wendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie
die Winterreifen und montieren Sie erneut die
Sommerreifen.
Beachten Sie die
Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem
Zustand den Luftdruck Ihrer Reifen, beziehen
Sie sich auf das Etikett an der Innenseite der
Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere
durch:
- vor einer langen Fahrt,
- bei jedem Saisonwechsel,
- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad
und die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter,
Luftfilter, ...) regelmäßig und befolgen Sie den
Wartungsplan des Herstellers.
Falls bei Fahrzeugen mit Dieselmotor eine
Störung im SCR-System auftritt, resultiert
ein erhöhter Schadstoffausstoß. Suchen Sie
in so einem Fall unverzüglich einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf, um den
Stickoxidausstoß wieder auf die gesetzlich
zulässigen Werte zu vermindern. Füllen Sie beim Tanken nach dem dritten
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach, dies könnte zu einem Überlaufen
des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen
Sie erst nach den ersten 3000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.
Proace_de.indb 1322/07/2016 14:41

14
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

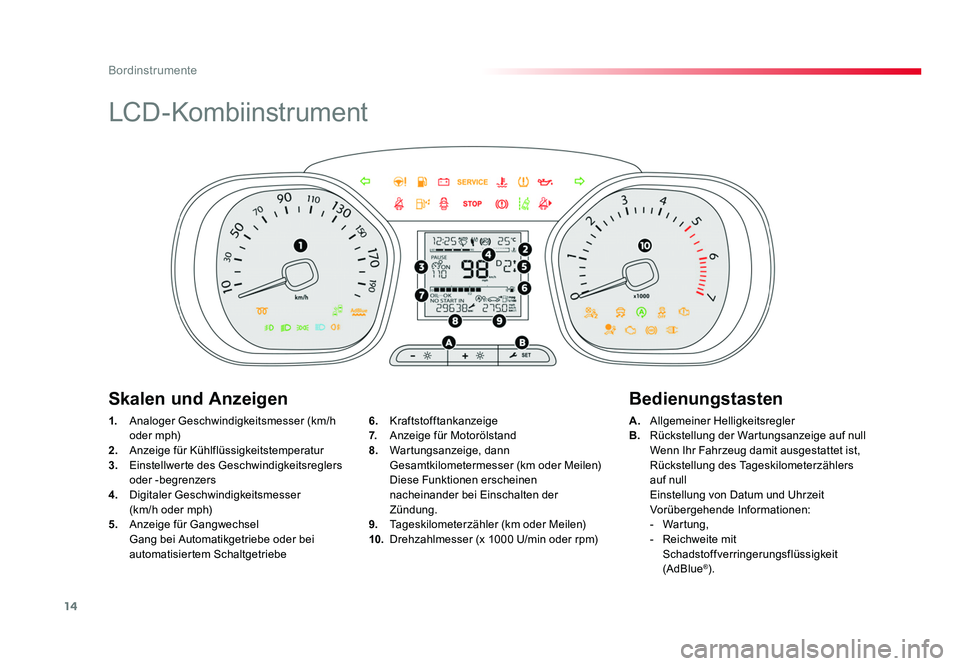

LCD-Kombiinstrument
1. Analoger Geschwindigkeitsmesser (km/h
oder mph)
2. Anzeige für Kühlflüssigkeitstemperatur
3. Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers
4. Digitaler Geschwindigkeitsmesser
(km/h oder mph)
5. Anzeige für Gangwechsel
Gang bei Automatikgetriebe oder bei automatisiertem Schaltgetriebe A.
Allgemeiner Helligkeitsregler
B. Rückstellung der Wartungsanzeige auf null
Wenn Ihr Fahrzeug damit ausgestattet ist, Rückstellung des Tageskilometerzählers
auf null
Einstellung von Datum und Uhrzeit
Vorübergehende Informationen:
- Wartung,
- Reichweite mit Schadstoffverringerungsflüssigkeit
(AdBlue
®).
6.
Kraftstofftankanzeige
7. Anzeige für Motorölstand
8. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen)
Diese Funktionen erscheinen
nacheinander bei Einschalten der
Zündung.
9. Tageskilometerzähler (km oder Meilen)
10. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und Anzeigen Bedienungstasten
Proace_de.indb 1422/07/2016 14:41

15
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
1. Analoger Geschwindigkeitsmesser (km/h
oder mph)
2. Kraftstofftankanzeige
3. Anzeige für Kühlflüssigkeitstemperatur
4. Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers
5. Digitaler Geschwindigkeitsmesser (km/h
oder mph) A.
Rückstellung der Wartungsanzeige auf null
Aufruf der Sofortinformationen:
- Wartung,
- Reichweite mit Schadstoffverringerungsflüssigkeit
(AdBlue
®).
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers
und der Strecke auf null
6.
Anzeige für Gangwechsel
Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe
7. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen),
Tageskilometerzähler (km oder Meilen),
Anzeige von Meldungen, ...
8. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und Anzeigen Bedienungstasten

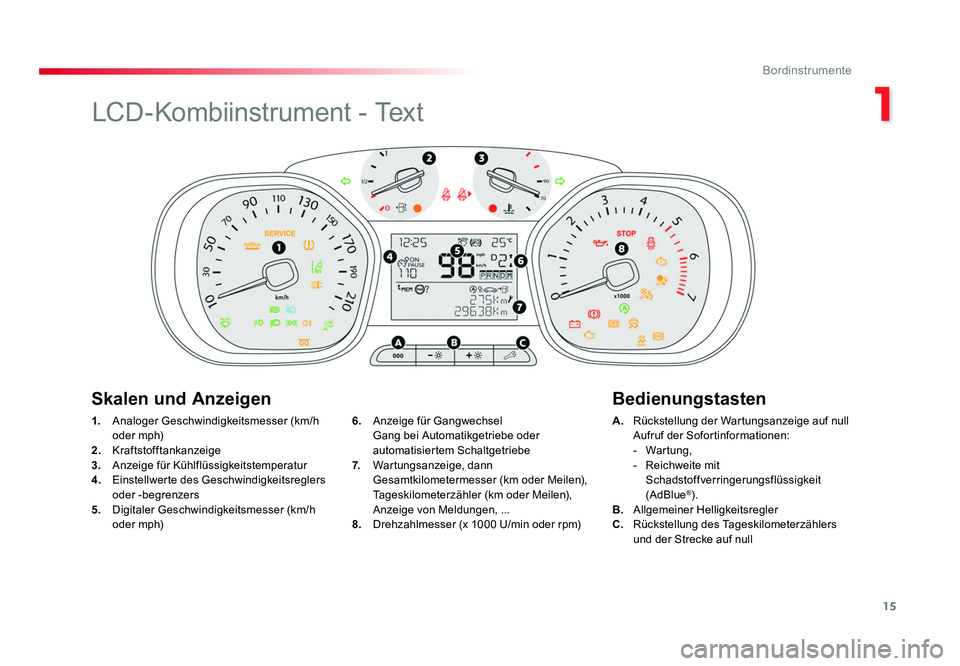

LCD-Kombiinstrument - Text
Proace_de.indb 1522/07/2016 14:41

16
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

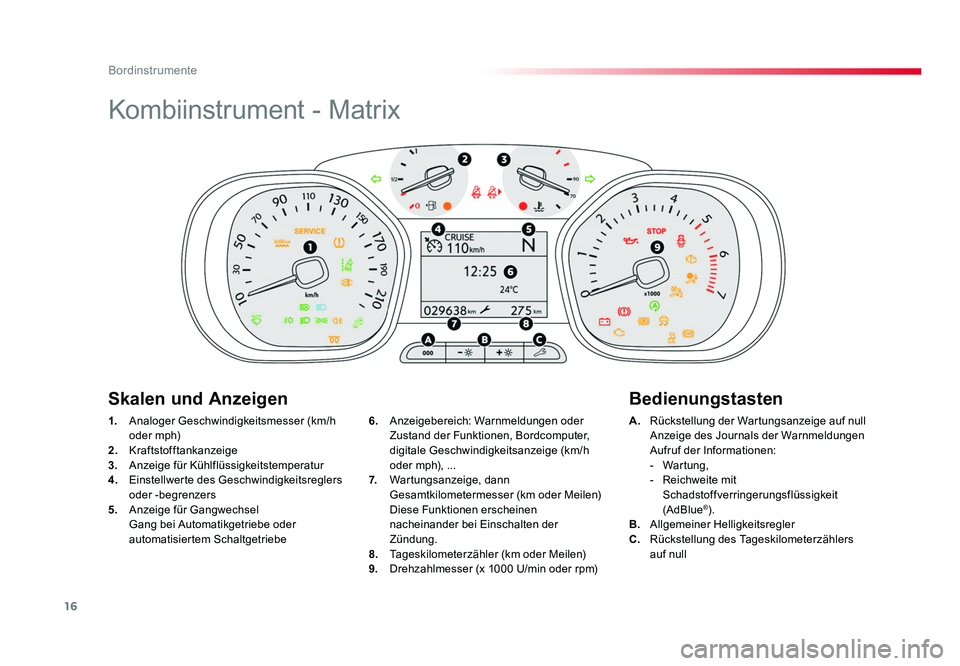

Kombiinstrument - Matrix
1. Analoger Geschwindigkeitsmesser (km/h
oder mph)
2. Kraftstofftankanzeige
3. Anzeige für Kühlflüssigkeitstemperatur
4. Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers
5. Anzeige für Gangwechsel
Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe A.
Rückstellung der Wartungsanzeige auf null
Anzeige des Journals der Warnmeldungen
Aufruf der Informationen:
- Wartung,
- Reichweite mit Schadstoffverringerungsflüssigkeit
(AdBlue
®).
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers
auf null
6.
Anzeigebereich: Warnmeldungen oder
Zustand der Funktionen, Bordcomputer,
digitale Geschwindigkeitsanzeige (km/h
oder mph), ...
7. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen)
Diese Funktionen erscheinen
nacheinander bei Einschalten der
Zündung.
8. Tageskilometerzähler (km oder Meilen)
9. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und Anzeigen Bedienungstasten
