2019 TOYOTA PROACE Betriebsanleitungen (in German)

249
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

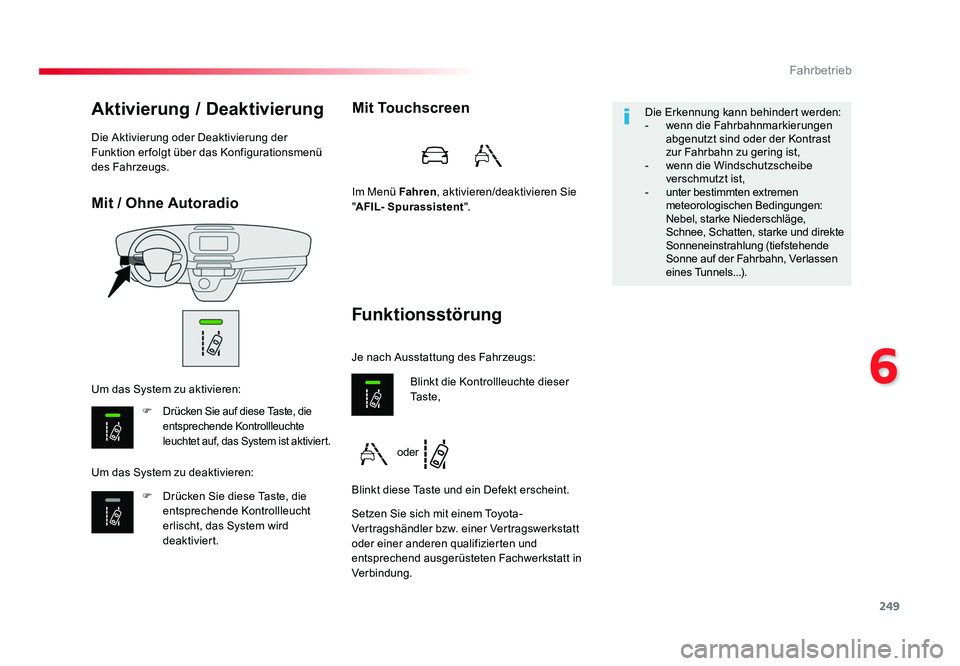

Mit / Ohne Autoradio
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die
entsprechende Kontrollleuchte
leuchtet auf, das System ist aktivier t.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht
erlischt, das System wird
deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren: Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Funktionsstörung
Mit Touchscreen
Im Menü Fahren
, aktivieren/deaktivieren Sie
" AFIL- Spurassistent ".
Setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in
Verbindung. Blinkt die Kontrollleuchte dieser
Ta s t e ,
Blinkt diese Taste und ein Defekt erscheint.
Je nach Ausstattung des Fahrzeugs: Die Erkennung kann behindert werden:
-
wenn die Fahrbahnmarkierungen
abgenutzt sind oder der Kontrast
zur Fahrbahn zu gering ist,
- wenn die Windschutzscheibe verschmutzt ist,
- unter bestimmten extremen
meteorologischen Bedingungen:
Nebel, starke Niederschläge,
Schnee, Schatten, starke und direkte
Sonneneinstrahlung (tiefstehende
Sonne auf der Fahrbahn, Verlassen
eines Tunnels...).
oder
Proace_de.indb 24922/07/2016 14:44

250
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

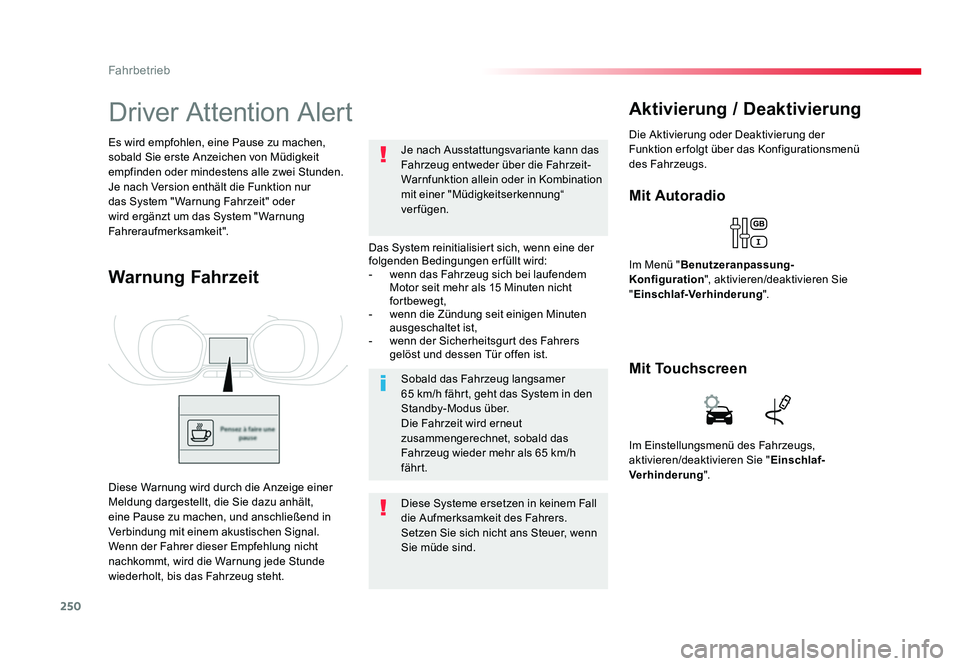

Driver Attention Alert
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
- wenn das Fahrzeug sich bei laufendem Motor seit mehr als 15 Minuten nicht
fortbewegt,
- wenn die Zündung seit einigen Minuten ausgeschaltet ist,
- wenn der Sicherheitsgurt des Fahrers gelöst und dessen Tür offen ist.
Sobald das Fahrzeug langsamer
65 km/h fährt, geht das System in den
Standby-Modus über.
Die Fahrzeit wird erneut
zusammengerechnet, sobald das
Fahrzeug wieder mehr als 65 km/h
fährt.
Diese Systeme ersetzen in keinem Fall
die Aufmerksamkeit des Fahrers.
Setzen Sie sich nicht ans Steuer, wenn
Sie müde sind. Je nach Ausstattungsvariante kann das
Fahrzeug entweder über die Fahrzeit-
Warnfunktion allein oder in Kombination
mit einer "Müdigkeitserkennung“
verfügen.
Es wird empfohlen, eine Pause zu machen,
sobald Sie erste Anzeichen von Müdigkeit
empfinden oder mindestens alle zwei Stunden.
Je nach Version enthält die Funktion nur
das System " Warnung Fahrzeit" oder
wird ergänzt um das System " Warnung
Fahreraufmerksamkeit".
Warnung Fahrzeit
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einschlaf-Verhinderung ".
Aktivierung / Deaktivierung
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Diese Warnung wird durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält,
eine Pause zu machen, und anschließend in
Verbindung mit einem akustischen Signal.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung jede Stunde
wiederholt, bis das Fahrzeug steht. Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "
Einschlaf-
Verhinderung ".
Mit Touchscreen
Proace_de.indb 25022/07/2016 14:44

251
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

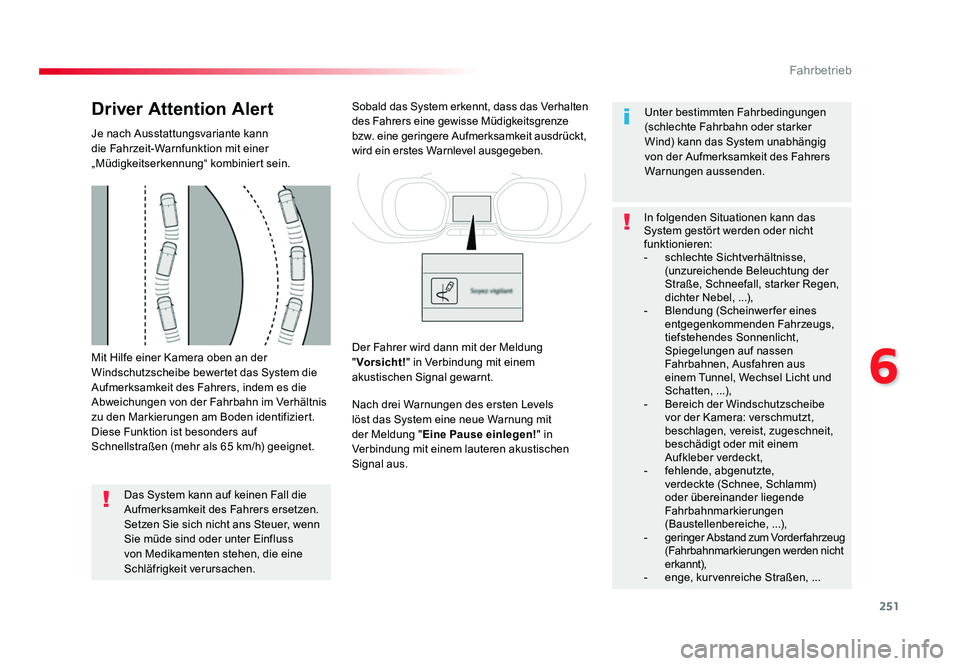

Mit Hilfe einer Kamera oben an der
Windschutzscheibe bewertet das System die
Aufmerksamkeit des Fahrers, indem es die
Abweichungen von der Fahrbahn im Verhältnis
zu den Markierungen am Boden identifiziert.
Diese Funktion ist besonders auf
Schnellstraßen (mehr als 65 km/h) geeignet.
Driver Attention Alert
Je nach Ausstattungsvariante kann
die Fahrzeit-Warnfunktion mit einer
„Müdigkeitserkennung“ kombiniert sein.Das System kann auf keinen Fall die
Aufmerksamkeit des Fahrers ersetzen.
Setzen Sie sich nicht ans Steuer, wenn
Sie müde sind oder unter Einfluss
von Medikamenten stehen, die eine
Schläfrigkeit verursachen. Sobald das System erkennt, dass das Verhalten
des Fahrers eine gewisse Müdigkeitsgrenze
bzw. eine geringere Aufmerksamkeit ausdrückt,
wird ein erstes Warnlevel ausgegeben.
Nach drei Warnungen des ersten Levels
löst das System eine neue Warnung mit
der Meldung "
Eine Pause einlegen! " in
Verbindung mit einem lauteren akustischen
Signal aus. Unter bestimmten Fahrbedingungen
(schlechte Fahrbahn oder starker
Wind) kann das System unabhängig
von der Aufmerksamkeit des Fahrers
Warnungen aussenden.
In folgenden Situationen kann das
System gestört werden oder nicht
funktionieren:
- schlechte Sichtverhältnisse, (unzureichende Beleuchtung der
Straße, Schneefall, starker Regen,
dichter Nebel, ...),
- Blendung (Scheinwerfer eines
entgegenkommenden Fahrzeugs,
tiefstehendes Sonnenlicht,
Spiegelungen auf nassen
Fahrbahnen, Ausfahren aus
einem Tunnel, Wechsel Licht und
Schatten, ...),
- Bereich der Windschutzscheibe
vor der Kamera: verschmutzt,
beschlagen, vereist, zugeschneit,
beschädigt oder mit einem
Aufkleber verdeckt,
- fehlende, abgenutzte,
verdeckte (Schnee, Schlamm)
oder übereinander liegende
Fahrbahnmarkierungen
(Baustellenbereiche, ...),
- geringer Abstand zum Vorderfahrzeug
(Fahrbahnmarkierungen werden nicht
erkannt),
- enge, kurvenreiche Straßen, ...
Der Fahrer wird dann mit der Meldung
"
Vorsicht! " in Verbindung mit einem
akustischen Signal gewarnt.
Proace_de.indb 25122/07/2016 14:44

252
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

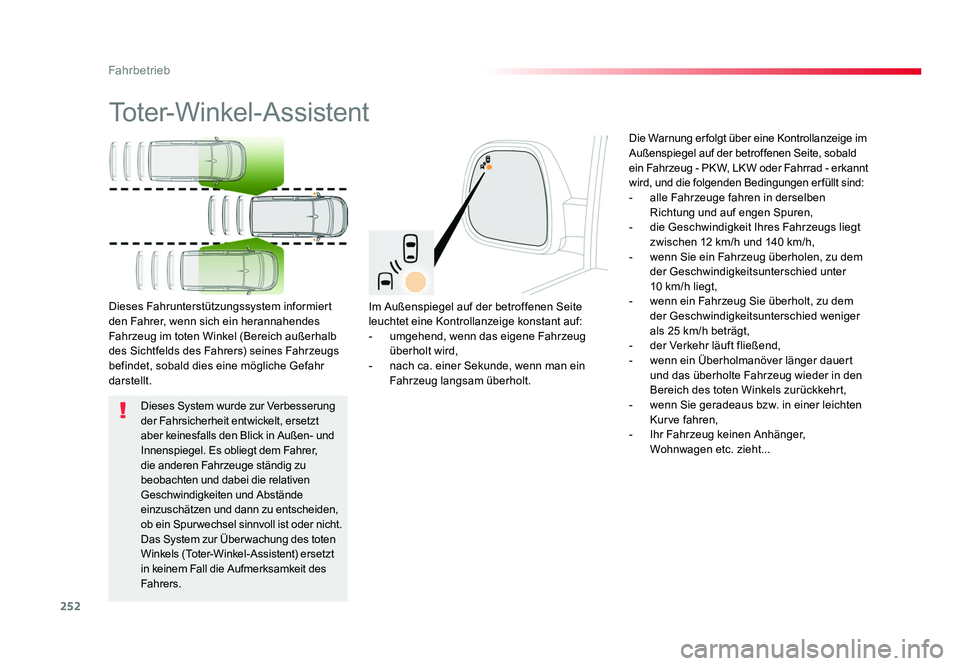

Toter-Winkel-Assistent
Im Außenspiegel auf der betroffenen Seite
leuchtet eine Kontrollanzeige konstant auf:
- umgehend, wenn das eigene Fahrzeug überholt wird,
- nach ca. einer Sekunde, wenn man ein Fahrzeug langsam überholt.
Dieses Fahrunterstützungssystem informiert
den Fahrer, wenn sich ein herannahendes
Fahrzeug im toten Winkel (Bereich außerhalb
des Sichtfelds des Fahrers) seines Fahrzeugs
befindet, sobald dies eine mögliche Gefahr
darstellt. Die Warnung er folgt über eine Kontrollanzeige im
Außenspiegel auf der betroffenen Seite, sobald
ein Fahrzeug - PK W, LK W oder Fahrrad - erkannt
wird, und die folgenden Bedingungen er füllt sind:
- alle Fahrzeuge fahren in derselben
Richtung und auf engen Spuren,
- die Geschwindigkeit Ihres Fahrzeugs liegt zwischen 12 km/h und 140 km/h,
- wenn Sie ein Fahrzeug überholen, zu dem der Geschwindigkeitsunterschied unter
10 km/h liegt,
- wenn ein Fahrzeug Sie überholt, zu dem der Geschwindigkeitsunterschied weniger
als 25 km/h beträgt,
- der Verkehr läuft fließend,
- wenn ein Überholmanöver länger dauert und das überholte Fahrzeug wieder in den
Bereich des toten Winkels zurückkehrt,
- wenn Sie geradeaus bzw. in einer leichten Kurve fahren,
- Ihr Fahrzeug keinen Anhänger, Wohnwagen etc. zieht...
Dieses System wurde zur Verbesserung
der Fahrsicherheit entwickelt, ersetzt
aber keinesfalls den Blick in Außen- und
Innenspiegel. Es obliegt dem Fahrer,
die anderen Fahrzeuge ständig zu
beobachten und dabei die relativen
Geschwindigkeiten und Abstände
einzuschätzen und dann zu entscheiden,
ob ein Spur wechsel sinnvoll ist oder nicht.
Das System zur Über wachung des toten
Winkels (Toter-Winkel-Assistent) ersetzt
in keinem Fall die Aufmerksamkeit des
Fahrers.
Proace_de.indb 25222/07/2016 14:44

253
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

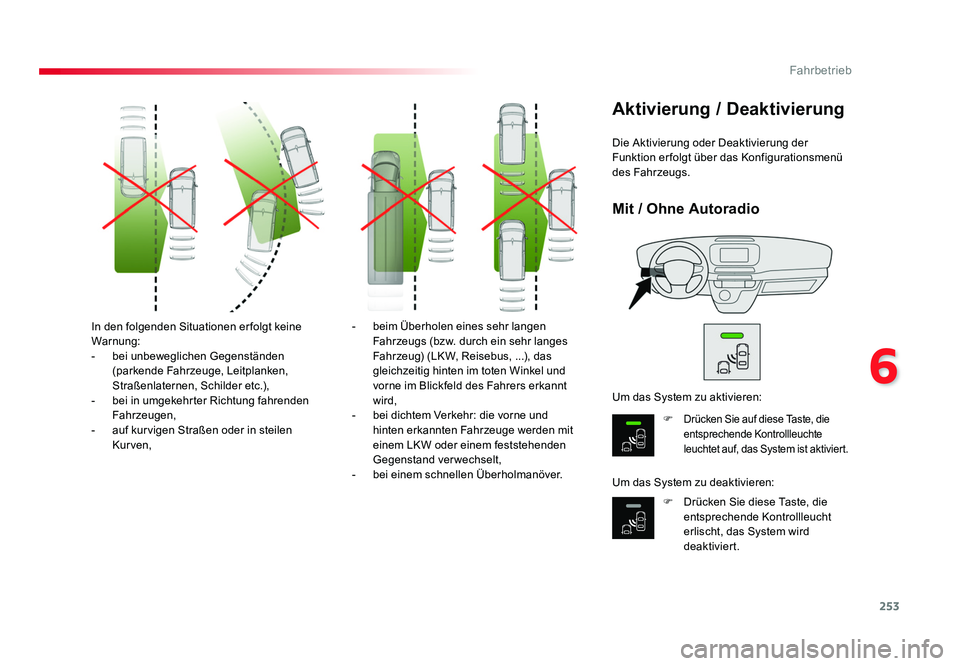

In den folgenden Situationen er folgt keine
Warnung:
- bei unbeweglichen Gegenständen
(parkende Fahrzeuge, Leitplanken,
Straßenlaternen, Schilder etc.),
- bei in umgekehrter Richtung fahrenden Fahrzeugen,
- auf kurvigen Straßen oder in steilen Kur ven, - beim Überholen eines sehr langen
Fahrzeugs (bzw. durch ein sehr langes
Fahrzeug) (LK W, Reisebus, ...), das
gleichzeitig hinten im toten Winkel und
vorne im Blickfeld des Fahrers erkannt
wird,
- bei dichtem Verkehr: die vorne und hinten erkannten Fahrzeuge werden mit
einem LKW oder einem feststehenden
Gegenstand verwechselt,
- bei einem schnellen Überholmanöver. Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die
entsprechende Kontrollleuchte
leuchtet auf, das System ist aktiviert.
F Drücken Sie diese Taste, die
entsprechende Kontrollleucht
erlischt, das System wird
deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren:
Mit / Ohne Autoradio
Proace_de.indb 25322/07/2016 14:44

254
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Funktionsstörung
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.Das System kann bei bestimmten
Witterungsbedingungen (Regen,
Hagel,
etc.) vorübergehend gestört
sein.
Vor allem beim Fahren auf nasser
Fahrbahn bzw. beim Wechsel von
einem trockenen zu einem nassen
Bereich können falsche Warnungen
angezeigt werden (z.B. wird das
Spritzwasser im toten Winkel als
Fahrzeug gewertet).
Achten Sie bei schlechtem Wetter oder
im Winter darauf, dass die Sensoren
nicht mit Schmutz, Eis oder Schnee
bedeckt sind, und stellen Sie sicher,
dass der.
Warnbereich auf den Außenspiegeln
sowie die Er fassungsbereiche auf dem
vorderen sowie hinteren Stoßfänger
nicht durch Aufkleber oder sonstige
Gegenstände verdeckt werden. Diese
könnten den Betrieb des Systems
negativ beeinträchtigen.
Je nach Ausstattung Ihres Fahrzeugs:
Mit Touchscreen
Im Menü Fahren
, aktivieren/deaktivieren Sie
" Toter-Winkel-Assistent ".
Im Fall einer Anomalie blinkt (blinken) diese
Kontrollleuchte(n).
Die Kontrollleuchte dieser Taste blinkt und
eine Meldung erscheint in Verbindung mit
einem akustischen Signal.
Der Betriebszustand des Systems bleibt
nach Ausschalten der Zündung gespeichert.
Das System wird bei Abschleppen
mit einer von Toyota zugelassenen
Abschleppvorrichtung automatisch
deaktiviert.
Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs, halten
Sie die Spritzdüse mindestens 30 cm
von den Sensoren entfernt, andernfalls
besteht die Gefahr sie zu beschädigen.
oder
Proace_de.indb 25422/07/2016 14:44

255
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Mit Hilfe von Sensoren im Stoßfänger zeigt
Ihnen diese Funktion den Abstand zu einem
Hindernis (beispielsweise: Fußgänger,
Fahrzeug, Baum, Schranke) an, das sich im
Erfassungsbereich befindet.
Einige Hindernisarten (beispielsweise:
Pflöcke oder Baustellenleitpfosten), die
zunächst er fasst werden, aber im weiteren
Rangierverlauf nicht mehr, wenn sie sich in
der Blindzone des Er fassungsbereichs der
Sensoren befinden.
Einparkhilfe
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert.
Dies wird durch ein akustisches Signal
angezeigt.
Die Einparkhilfe hinten wird deaktiviert, sobald
Sie den Rückwärtsgang verlassen.
Akustische Signale
Einparkhilfe hinten
Das akustische Signal wird auf dem Bildschirm
oder im Kombiinstrument durch die Anzeige
von Segmenten, die sich dem Fahrzeug
immer weiter nähern, ergänzt. In unmittelbarer
Nähe des Hindernisses erscheint das Symbol
"Gefahr".
Grafische Darstellung
Diese Funktion entbindet den
Fahrer in keinem Fall von seiner
Aufmerksamkeitspflicht.Der Abstand wird durch ein unterbrochenes
akustisches Signal symbolisiert, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Durch die Klangwiedergabe über den
jeweiligen Lautsprecher (rechts oder links)
kann der Fahrer feststellen, auf welcher Seite
sich das Hindernis befindet.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt,
wird ein Dauerton ausgegeben.
Proace_de.indb 25522/07/2016 14:44

256
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

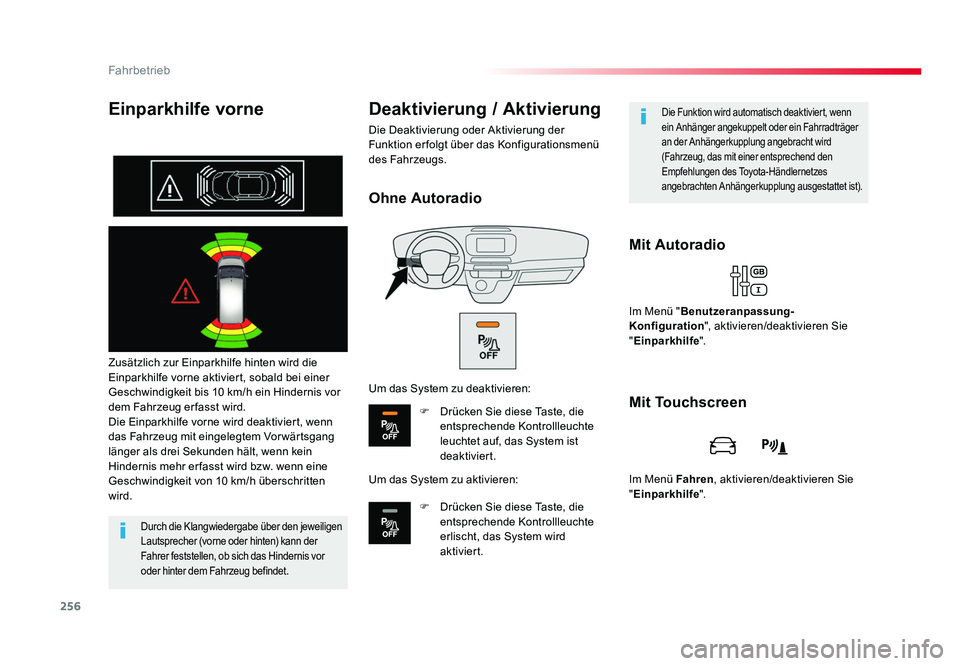

Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor
dem Fahrzeug er fasst wird.
Die Einparkhilfe vorne wird deaktiviert, wenn
das Fahrzeug mit eingelegtem Vor wärtsgang
länger als drei Sekunden hält, wenn kein
Hindernis mehr er fasst wird bzw. wenn eine
Geschwindigkeit von 10 km/h überschritten
wird.
Mit Autoradio
Deaktivierung / Aktivierung
Die Deaktivierung oder Aktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (vorne oder hinten) kann der
Fahrer feststellen, ob sich das Hindernis vor
oder hinter dem Fahrzeug befindet.
Die Funktion wird automatisch deaktiviert, wenn
ein Anhänger angekuppelt oder ein Fahrradträger
an der Anhängerkupplung angebracht wird
(Fahrzeug, das mit einer entsprechend den
Empfehlungen des Toyota-Händlernetzes
angebrachten Anhängerkupplung ausgestattet ist).
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einparkhilfe ".
Mit Touchscreen
Im Menü Fahren , aktivieren/deaktivieren Sie
" Einparkhilfe ".
Ohne Autoradio
Um das System zu deaktivieren:
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte
leuchtet auf, das System ist
deaktiviert.
Um das System zu aktivieren:
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte
erlischt, das System wird
aktiviert.
Proace_de.indb 25622/07/2016 14:44
