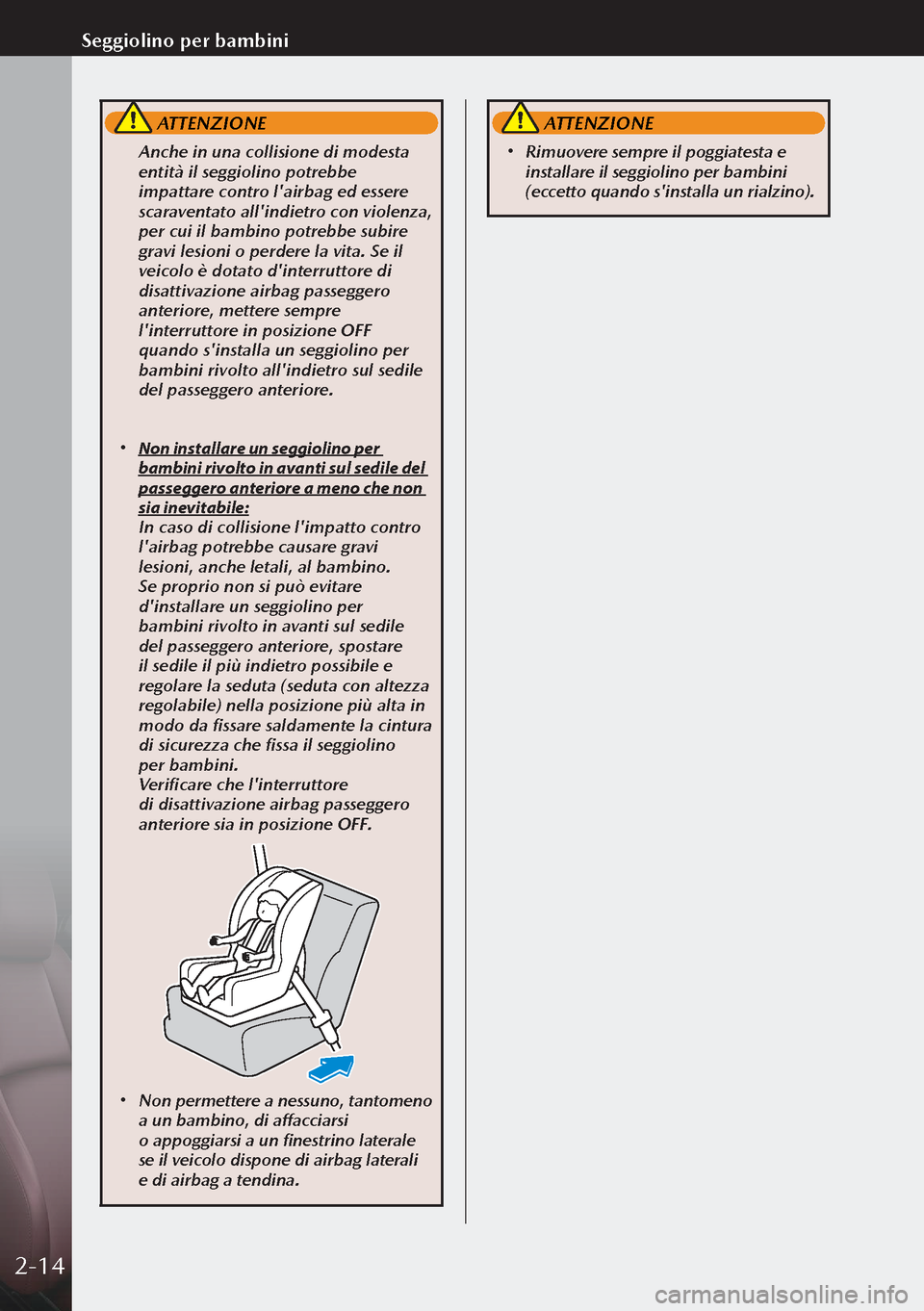

ATTENZIONE
Anche in una collisione di modesta
entità il seggiolino potrebbe
impattare contro l'airbag ed essere
scaraventato all'indietro con violenza,
per cui il bambino potrebbe subire
gravi lesioni o perdere la vita. Se il
veicolo è dotato d'interruttore di
disattivazione airbag passeggero
anteriore, mettere sempre
l'interruttore in posizione OFF
quando s'installa un seggiolino per
bambini rivolto all'indietro sul sedile
del passeggero anteriore.

 Non installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore a meno che non
sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino.
Se proprio non si può evitare
d'installare un seggiolino per
bambini rivolto in avanti sul sedile
del passeggero anteriore, spostare
il sedile il più indietro possibile e
regolare la seduta (seduta con altezza
regolabile) nella posizione più alta in
modo da fissare saldamente la cintura
di sicurezza che fissa il seggiolino
per bambini.
Verificare che l'interruttore
di disattivazione airbag passeggero
anteriore sia in posizione OFF.
 Non permettere a nessuno, tantomeno
a un bambino, di affacciarsi
o appoggiarsi a un finestrino laterale
se il veicolo dispone di airbag laterali
e di airbag a tendina.
ATTENZIONE
 Rimuovere sempre il poggiatesta e
installare il seggiolino per bambini
(eccetto quando s'installa un rialzino).
2-14
Seggiolino per bambini

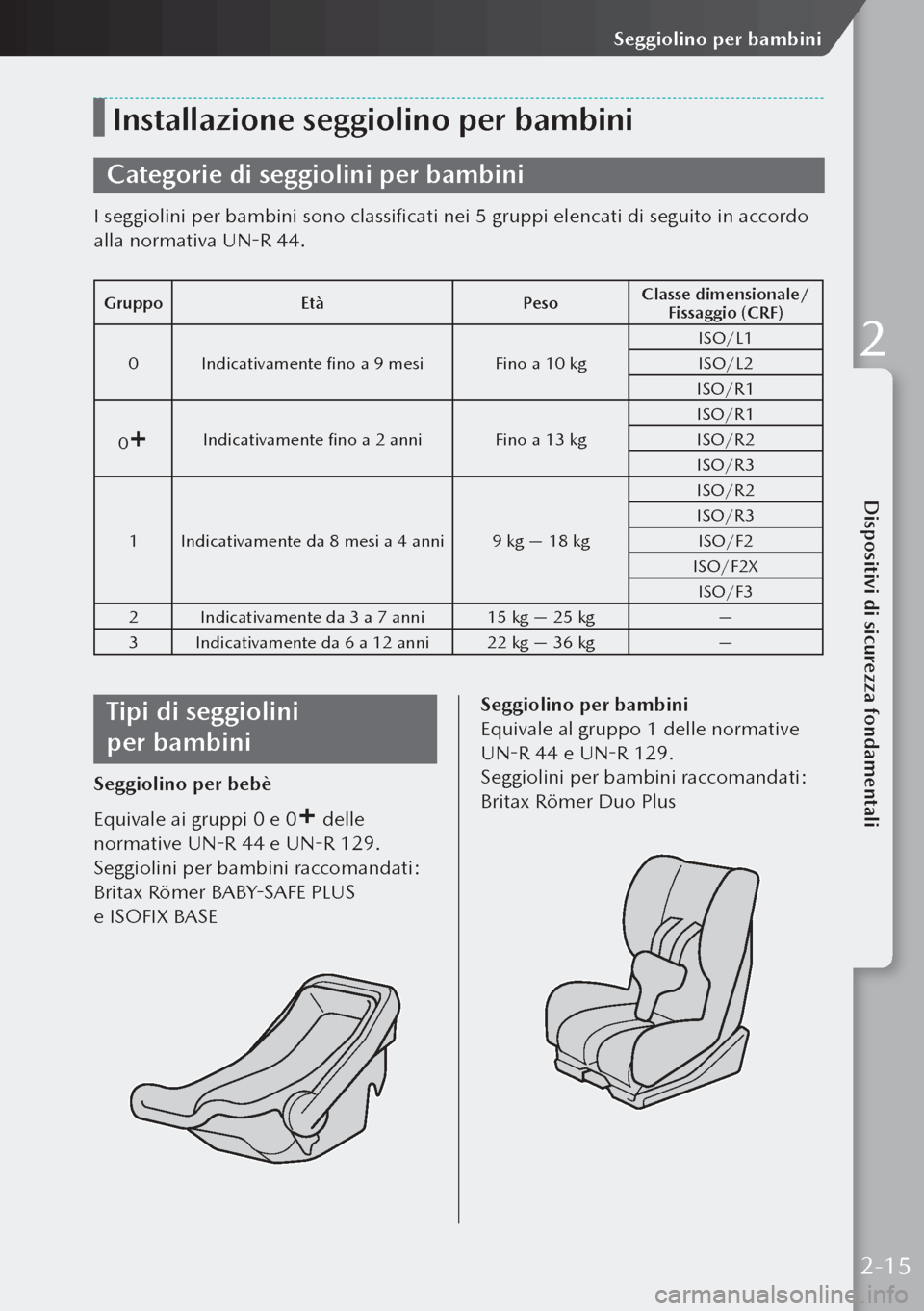

Installazione seggiolino per bambini
Categorie di seggiolini per bambini
I seggiolini per bambini sono classificati nei 5 gruppi elencati di seguito in accordo
alla normativa UN-R 44.
GruppoEtà PesoClasse dimensionale/
Fissaggio (CRF)
0 Indicativamente fino a 9 mesi Fino a 10 kgISO/L1
ISO/L2
ISO/R1
0
Indicativamente fino a 2 anni Fino a 13 kgISO/R1
ISO/R2
ISO/R3
1 Indicativamente da 8 mesi a 4 anni 9 kg — 18 kgISO/R2
ISO/R3
ISO/F2
ISO/F2X ISO/F3
2 Indicativamente da 3 a 7 anni 15 kg — 25 kg—
3 Indicativamente da 6 a 12 anni 22 kg — 36 kg—
Tipi di seggiolini
per bambini
Seggiolino per bebè
Equivale ai gruppi 0 e 0
delle
normative UN-R 44 e UN-R 129.
Seggiolini per bambini raccomandati:
Britax Römer BABY-SAFE PLUS
e ISOFIX BASE
Seggiolino per bambini
Equivale al gruppo 1 delle normative
UN-R 44 e UN-R 129.
Seggiolini per bambini raccomandati:
Britax Römer Duo Plus
2-15
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2

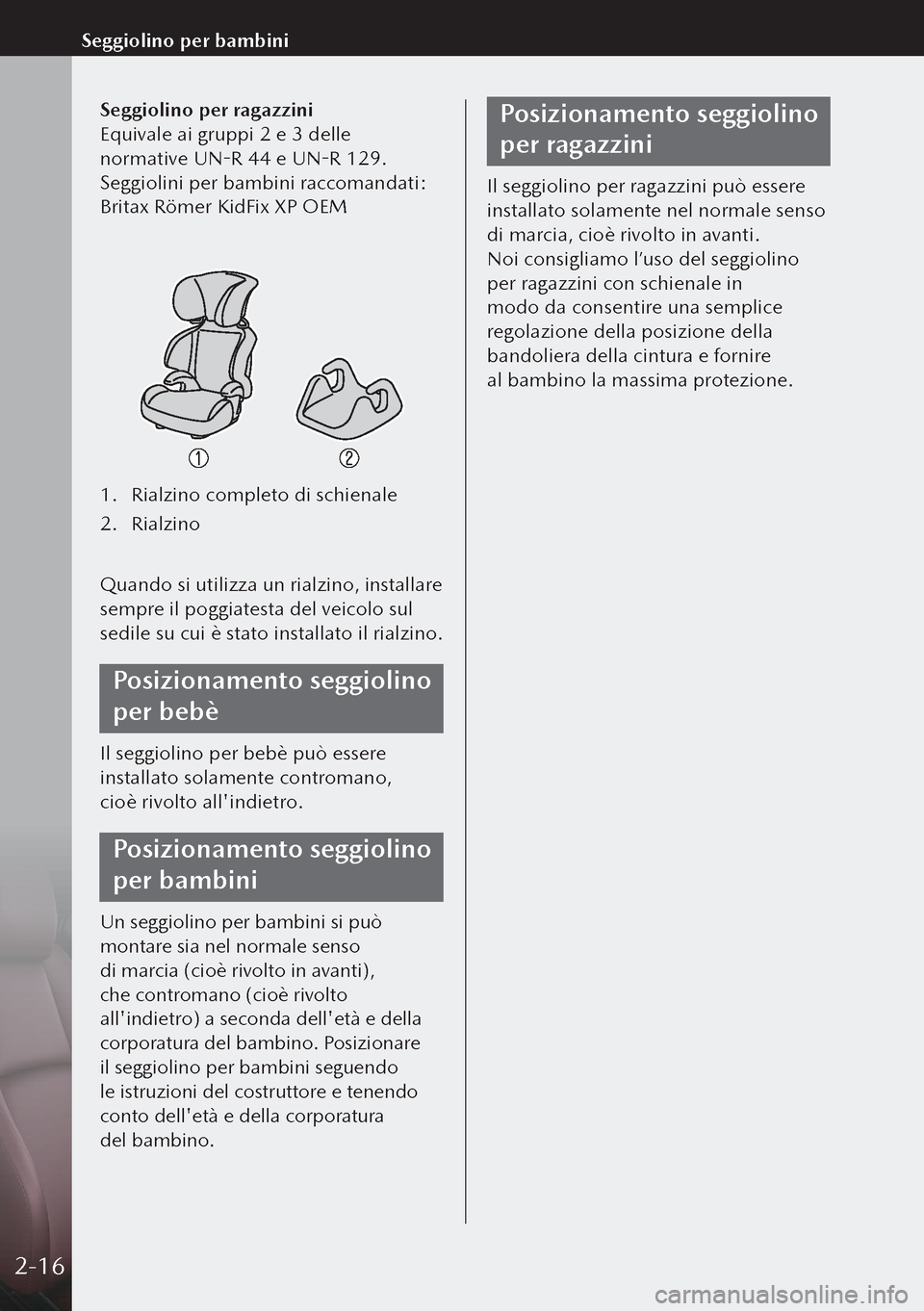

Seggiolino per ragazzini
Equivale ai gruppi 2 e 3 delle
normative UN-R 44 e UN-R 129.
Seggiolini per bambini raccomandati:
Britax Römer KidFix XP OEM
1. Rialzino completo di schienale
2. Rialzino
Quando si utilizza un rialzino, installare
sempre il poggiatesta del veicolo sul
sedile su cui è stato installato il rialzino.
Posizionamento seggiolino
per bebè
Il seggiolino per bebè può essere
installato solamente contromano,
cioè rivolto all'indietro.
Posizionamento seggiolino
per bambini
Un seggiolino per bambini si può
montare sia nel normale senso
di marcia (cioè rivolto in avanti),
che contromano (cioè rivolto
all'indietro) a seconda dell'età e della
corporatura del bambino. Posizionare
il seggiolino per bambini seguendo
le istruzioni del costruttore e tenendo
conto dell'età e della corporatura
del bambino.
Posizionamento seggiolino
per ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso
di marcia, cioè rivolto in avanti.
Noi consigliamo l’uso del seggiolino
per ragazzini con schienale in
modo da consentire una semplice
regolazione della posizione della
bandoliera della cintura e fornire
al bambino la massima protezione.
2-16
Seggiolino per bambini

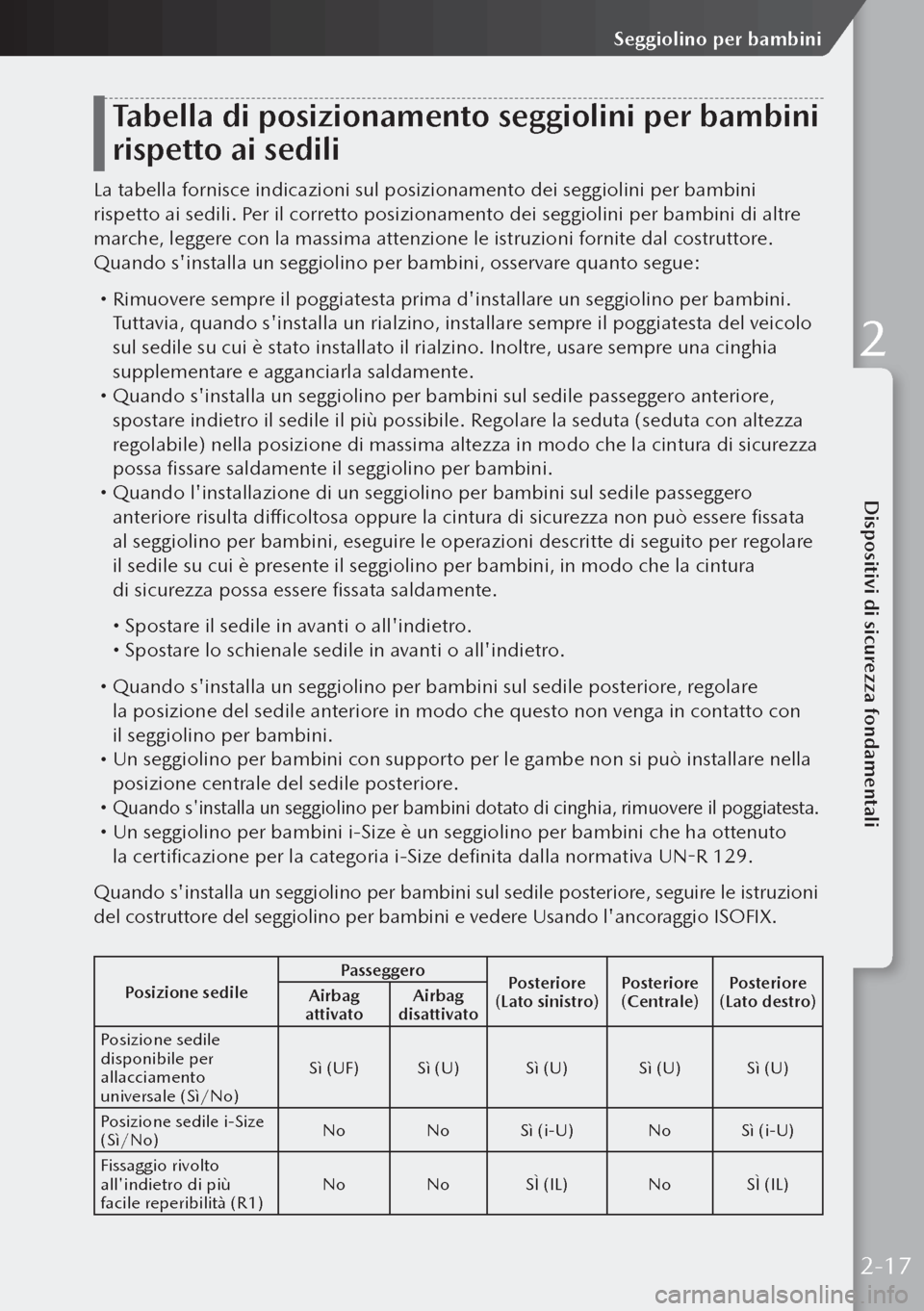

Tabella di posizionamento seggiolini per bambini
rispetto ai sedili
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini
rispetto ai sedili. Per il corretto posizionamento dei seggiolini per bambini di altre
marche, leggere con la massima attenzione le istruzioni fornite dal costruttore.
Quando s'installa un seggiolino per bambini, osservare quanto segue:
 Rimuovere sempre il poggiatesta prima d'installare un seggiolino per bambini.
Tuttavia, quando s'installa un rialzino, installare sempre il poggiatesta del veicolo
sul sedile su cui è stato installato il rialzino. Inoltre, usare sempre una cinghia
supplementare e agganciarla saldamente.
 Quando s'installa un seggiolino per bambini sul sedile passeggero anteriore,
spostare indietro il sedile il più possibile. Regolare la seduta (seduta con altezza
regolabile) nella posizione di massima altezza in modo che la cintura di sicurezza
possa fissare saldamente il seggiolino per bambini.
 Quando l'installazione di un seggiolino per bambini sul sedile passeggero
anteriore risulta difficoltosa oppure la cintura di sicurezza non può essere fissata
al seggiolino per bambini, eseguire le operazioni descritte di seguito per regolare
il sedile su cui è presente il seggiolino per bambini, in modo che la cintura
di sicurezza possa essere fissata saldamente.
 Spostare il sedile in avanti o all'indietro. Spostare lo schienale sedile in avanti o all'indietro.
 Quando s'installa un seggiolino per bambini sul sedile posteriore, regolare
la posizione del sedile anteriore in modo che questo non venga in contatto con
il seggiolino per bambini.
 Un seggiolino per bambini con supporto per le gambe non si può installare nella
posizione centrale del sedile posteriore.
 Quando s'installa un seggiolino per bambini dotato di cinghia, rimuovere il poggiatesta. Un seggiolino per bambini i-Size è un seggiolino per bambini che ha ottenuto
la certificazione per la categoria i-Size definita dalla normativa UN-R 129.
Quando s'installa un seggiolino per bambini sul sedile posteriore, seguire le istruzioni
del costruttore del seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX.
Posizione sedile Passeggero
Posteriore
(Lato sinistro) Posteriore
(Centrale) Posteriore
(Lato destro)
Airbag
attivato Airbag
disattivato
Posizione sedile
disponibile per
allacciamento
universale (Sì/No) Sì (UF)
Sì (U) Sì (U) Sì (U)Sì (U)
Posizione sedile i-Size
(Sì/No)NoNoSì (i-U) NoSì (i-U)
Fissaggio rivolto
all'indietro di più
facile reperibilità (R1) No
NoSÌ (IL) NoSÌ (IL)
2-17
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2

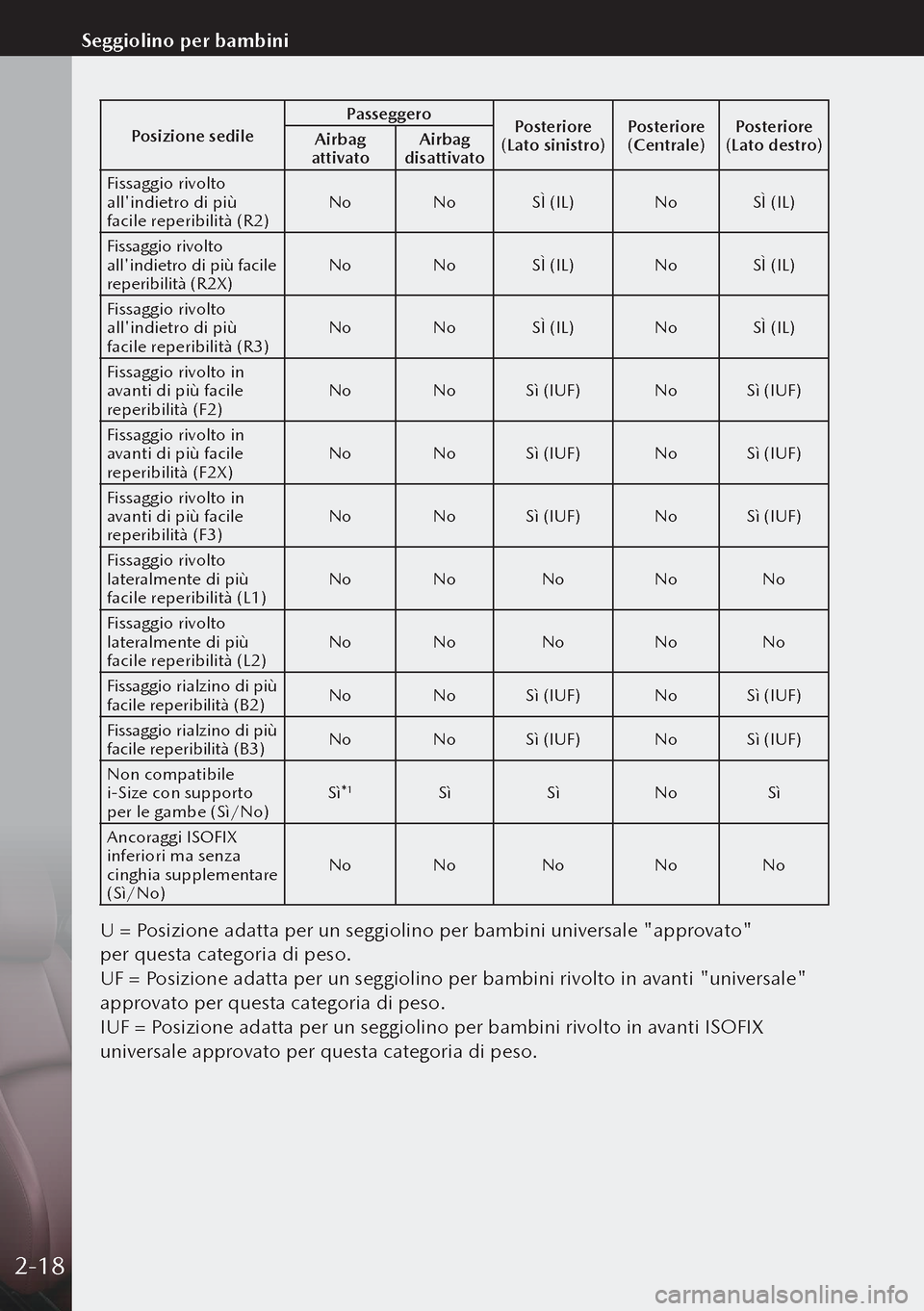

Posizione sedilePasseggero
Posteriore
(Lato sinistro) Posteriore
(Centrale) Posteriore
(Lato destro)
Airbag
attivato Airbag
disattivato
Fissaggio rivolto
all'indietro di più
facile reperibilità (R2) No
NoSÌ (IL) NoSÌ (IL)
Fissaggio rivolto
all'indietro di più facile
reperibilità (R2X) No
NoSÌ (IL) NoSÌ (IL)
Fissaggio rivolto
all'indietro di più
facile reperibilità (R3) No
NoSÌ (IL) NoSÌ (IL)
Fissaggio rivolto in
avanti di più facile
reperibilità (F2) No
NoSì (IUF) NoSì (IUF)
Fissaggio rivolto in
avanti di più facile
reperibilità (F2X) No
NoSì (IUF) NoSì (IUF)
Fissaggio rivolto in
avanti di più facile
reperibilità (F3) No
NoSì (IUF) NoSì (IUF)
Fissaggio rivolto
lateralmente di più
facile reperibilità (L1) No
No No NoNo
Fissaggio rivolto
lateralmente di più
facile reperibilità (L2) No
No No NoNo
Fissaggio rialzino di più
facile reperibilità (B2) No
NoSì (IUF) NoSì (IUF)
Fissaggio rialzino di più
facile reperibilità (B3) No
NoSì (IUF) NoSì (IUF)
Non compatibile
i-Size con supporto
per le gambe (Sì/No) Sì*
1Sì
SìNo Sì
Ancoraggi ISOFIX
inferiori ma senza
cinghia supplementare
(Sì/No) No
No No NoNo
U = Posizione adatta per un seggiolino per bambini universale "approvato"
per questa categoria di peso.
UF = Posizione adatta per un seggiolino per bambini rivolto in avanti "universale"
approvato per questa categoria di peso.
IUF = Posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX
universale approvato per questa categoria di peso.
2-18
Seggiolino per bambini

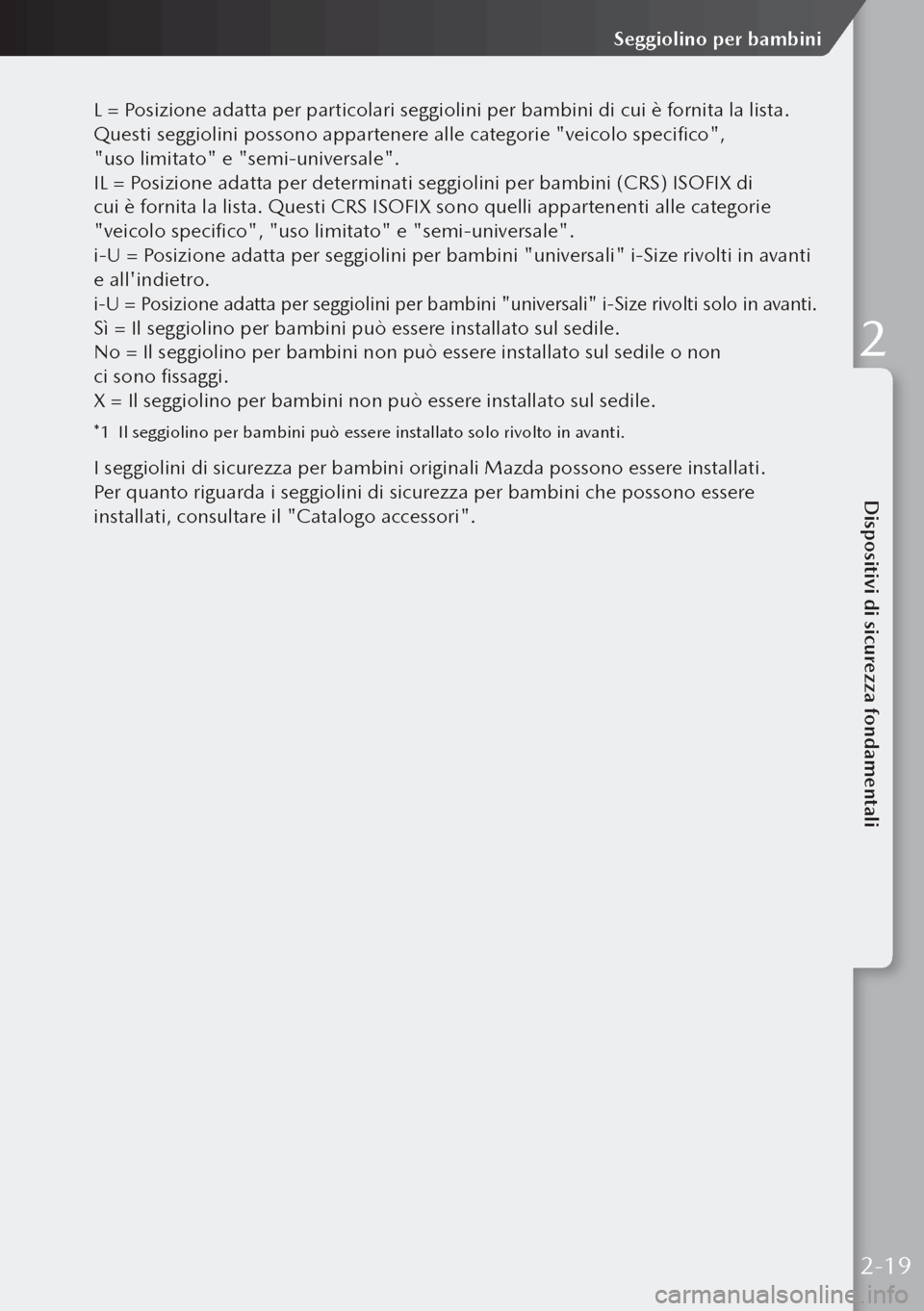

L = Posizione adatta per particolari seggiolini per bambini di cui è fornita la lista.
Questi seggiolini possono appartenere alle categorie "veicolo specifico",
"uso limitato" e "semi-universale".
IL = Posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX di
cui è fornita la lista. Questi CRS ISOFIX sono quelli appartenenti alle categorie
"veicolo specifico", "uso limitato" e "semi-universale".
i-U = Posizione adatta per seggiolini per bambini "universali" i-Size rivolti in avanti
e all'indietro.
i-U = Posizione adatta per seggiolini per bambini "universali" i-Size rivolti solo in avanti.
Sì = Il seggiolino per bambini può essere installato sul sedile.
No = Il seggiolino per bambini non può essere installato sul sedile o non
ci sono fissaggi.
X = Il seggiolino per bambini non può essere installato sul sedile.
*1 Il seggiolino per bambini può essere installato solo rivolto in avanti.
I seggiolini di sicurezza per bambini originali Mazda possono essere installati.
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere
installati, consultare il "Catalogo accessori".
2-19
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2

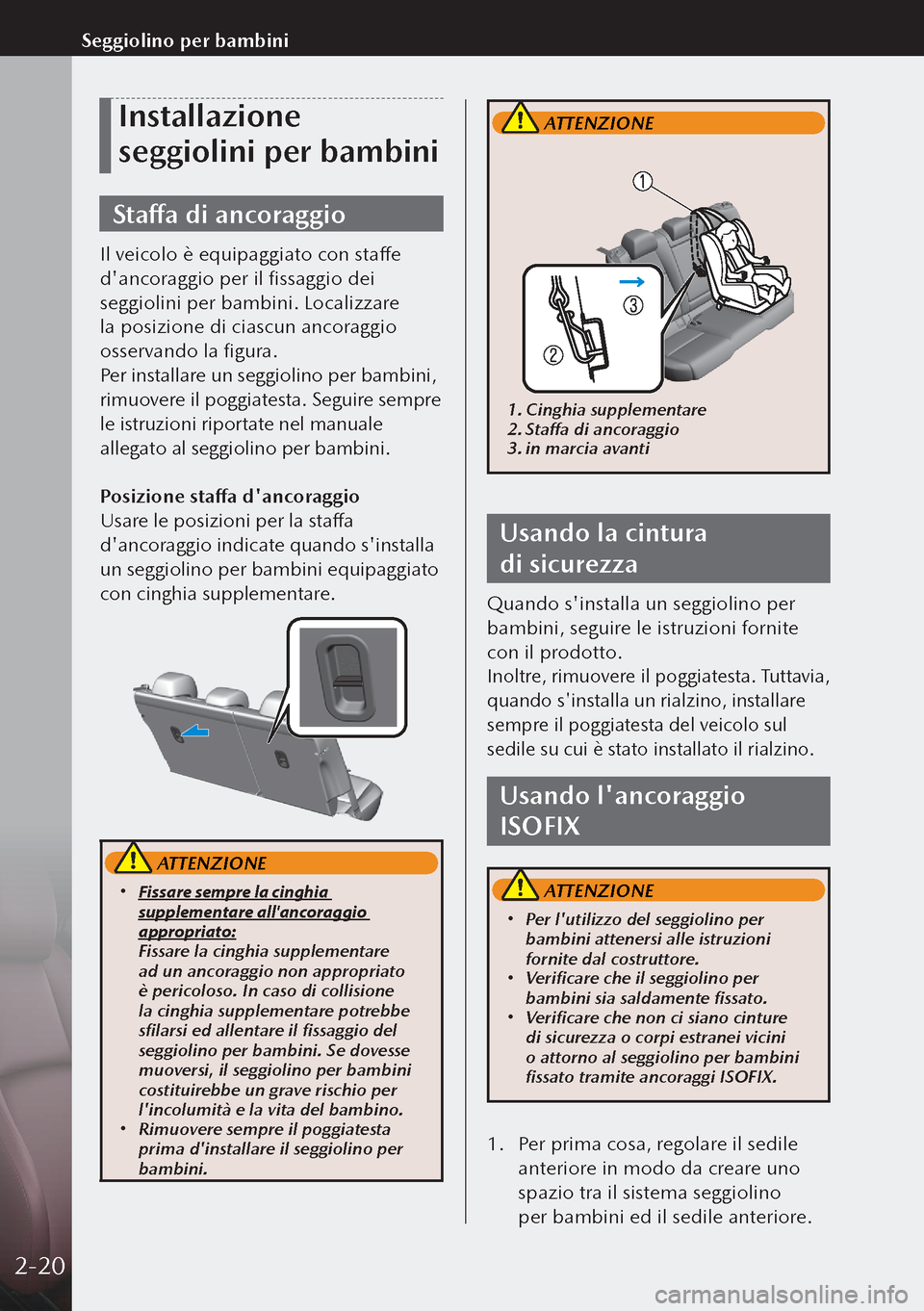

Installazione
seggiolini per bambini
Staffa di ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei
seggiolini per bambini. Localizzare
la posizione di ciascun ancoraggio
osservando la figura.
Per installare un seggiolino per bambini,
rimuovere il poggiatesta. Seguire sempre
le istruzioni riportate nel manuale
allegato al seggiolino per bambini.
Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa
un seggiolino per bambini equipaggiato
con cinghia supplementare.
ATTENZIONE
 Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare
ad un ancoraggio non appropriato
è pericoloso. In caso di collisione
la cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
 Rimuovere sempre il poggiatesta
prima d'installare il seggiolino per
bambini.
ATTENZIONE
1. Cinghia supplementare
2. Staffa di ancoraggio
3. in marcia avanti
Usando la cintura
di sicurezza
Quando s'installa un seggiolino per
bambini, seguire le istruzioni fornite
con il prodotto.
Inoltre, rimuovere il poggiatesta. Tuttavia,
quando s'installa un rialzino, installare
sempre il poggiatesta del veicolo sul
sedile su cui è stato installato il rialzino.
Usando l'ancoraggio
ISOFIX
ATTENZIONE
 Per l'utilizzo del seggiolino per
bambini attenersi alle istruzioni
fornite dal costruttore.
 Verificare che il seggiolino per
bambini sia saldamente fissato.
 Verificare che non ci siano cinture
di sicurezza o corpi estranei vicini
o attorno al seggiolino per bambini
fissato tramite ancoraggi ISOFIX.
1. Per prima cosa, regolare il sedile
anteriore in modo da creare uno
spazio tra il sistema seggiolino
per bambini ed il sedile anteriore.
2-20
Seggiolino per bambini

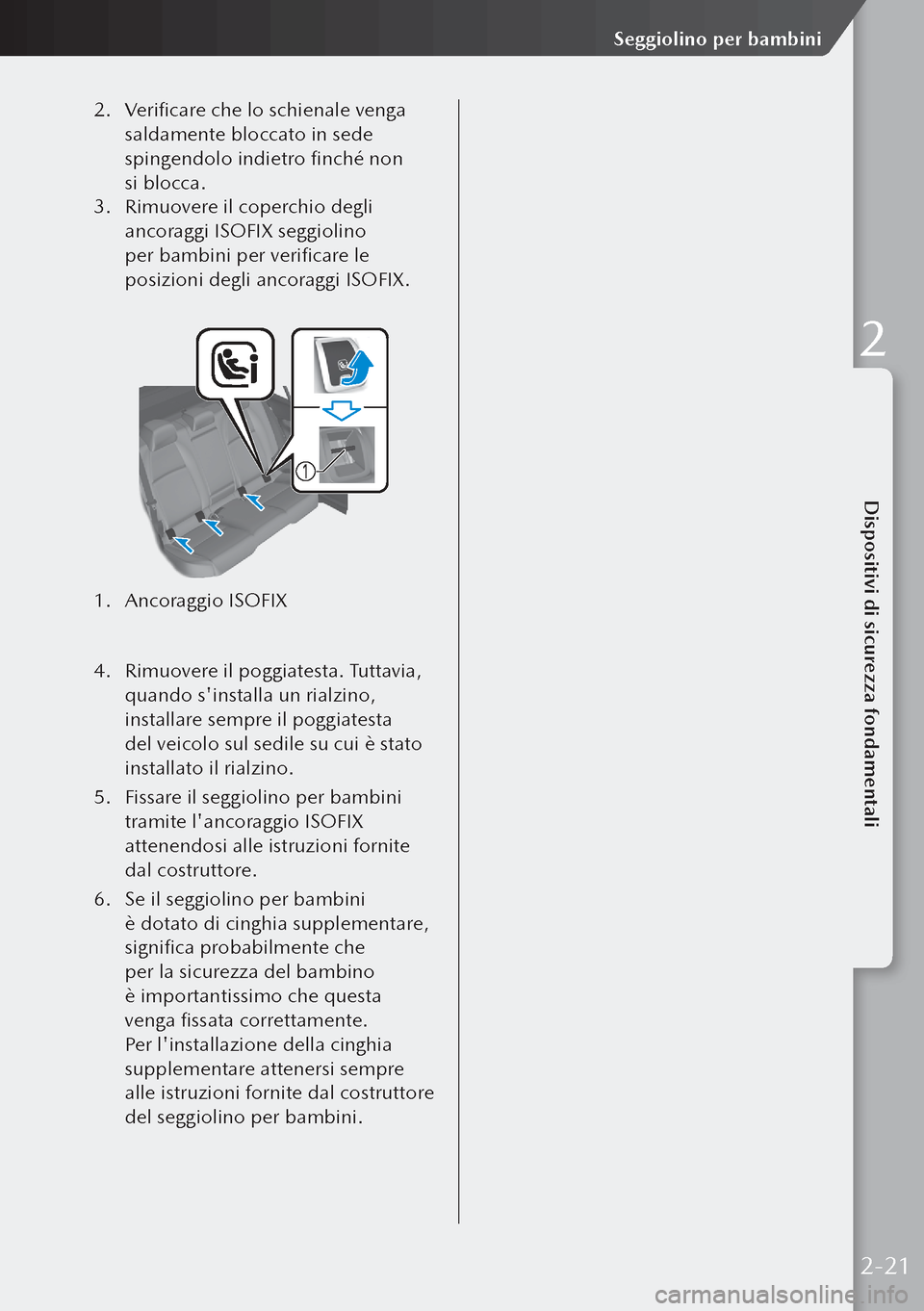

2. Verificare che lo schienale venga
saldamente bloccato in sede
spingendolo indietro finché non
si blocca.
3. Rimuovere il coperchio degli
ancoraggi ISOFIX seggiolino
per bambini per verificare le
posizioni degli ancoraggi ISOFIX.

1. Ancoraggio ISOFIX

4. Rimuovere il poggiatesta. Tuttavia,
quando s'installa un rialzino,
installare sempre il poggiatesta
del veicolo sul sedile su cui è stato
installato il rialzino.
5. Fissare il seggiolino per bambini
tramite l'ancoraggio ISOFIX
attenendosi alle istruzioni fornite
dal costruttore.
6. Se il seggiolino per bambini
è dotato di cinghia supplementare,
significa probabilmente che
per la sicurezza del bambino
è importantissimo che questa
venga fissata correttamente.
Per l'installazione della cinghia
supplementare attenersi sempre
alle istruzioni fornite dal costruttore
del seggiolino per bambini.
2-21
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2
