2019 MAZDA MODEL 3 HATCHBACK Kullanım Kılavuzu (in Turkish)

Lamba yanıp sönerken
Sistemde arıza varsa, ışık yanıp
sönmeye devam eder. Böyle durum-
larda aracınızı Yetkili Mazda Servisi’ne
kontrol ettirmenizi tavsiye ederiz.

 i-stop gösterge lambası
(yeşil)
Lamba yandığında

Motor rölantisi durduğunda
ışık yanar ve motor yeniden
başlatıldığında ışık söner.
Lamba yanıp sönerken
 (Düz şanzıman)
 Motor rölantisi durduğunda vites
kolu boş konumdan başka bir
konuma getirildiğinde, sürücüyü
motor rölantisinin durdurulduğu
konusunda bilgilendirmek üzere
ışık yanar.
 Debriyaj pedalına basarak motor
otomatik olarak yeniden çalışır ve
ışık söner.
 Motor rölantisi durdurulduğunda
sürücü kapısı açılırsa, sürücüyü motor
rölantisinin durdurulduğu konusunda
bilgilendirmek üzere ışık yanar.
Sürücünün kapısı kapandığında
ışık söner.
Gösterge Paneli
ve Ekran
Gösterge Paneli ve Ekran
1. Gösterge Paneli
2. Aktif Sürüş Ekranı
4-8
Motorun Çalıştırılması/Durdurulması | Gösterge Paneli ve Ekran

Gösterge Paneli
Gösterge Paneli
1. Devir göstergesi
2. Çoklu Bilgi Ekranı
3. Motor Soğutma Sıvısı
Sıcaklığı Göstergesi
4. Yakıt Göstergesi
5. Gösterge Paneli
Aydınlatma Düğmesi
6. Hız göstergesi
7. TRIP Düğmesi
Hız göstergesi
Kilometre göstergesi aracınızın
hızını gösterir.
Devir göstergesi
Takometre motor devrini dakikada
bin devir cinsinden gösterir.
Çoklu Bilgi Ekranı
1. Çoklu Bilgi Ekranı
2. INFO düğmesi
4-9
Yolculuk Sırasında
Gösterge Paneli ve Ekran
4

Ekran içeriği, INFO düğmesine her basıldığında değişi\
r.
Sürücü Bilgisi
INFO Basarak SIFIRLA
Anahtar
Alglanmad
1. Ana ekran
2. Sürüş bilgi ekranı
3. i-ACTIVSENSE ekran
4. Uyarı mesajı ekranı*
1
*1 Yalnızca bir uyarı oluştuğunda gösterilir.
4-10
Gösterge Paneli ve Ekran

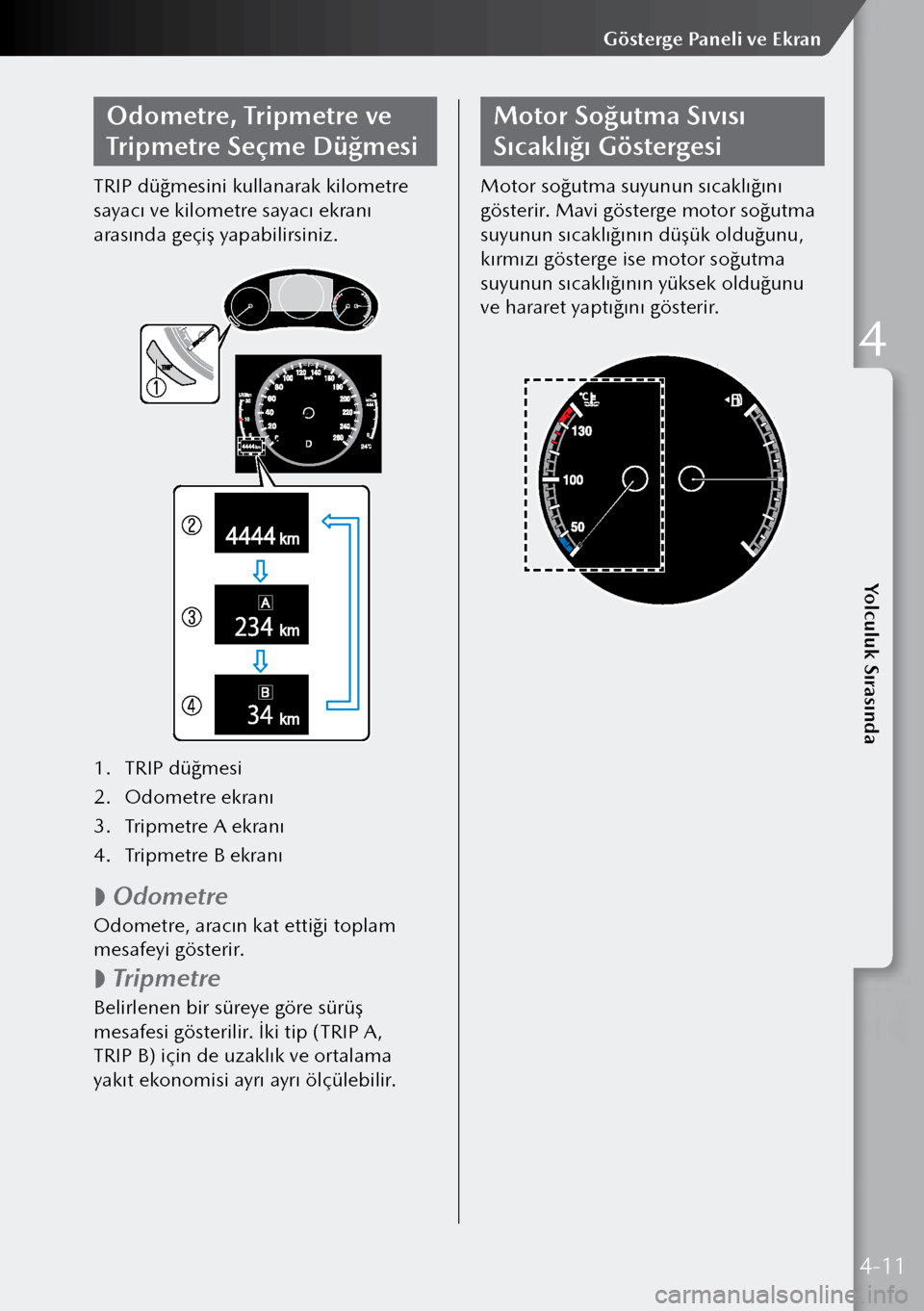

Odometre, Tripmetre ve
Tripmetre Seçme Düğmesi
TRIP düğmesini kullanarak kilometre
sayacı ve kilometre sayacı ekranı
arasında geçiş yapabilirsiniz.
1. TRIP düğmesi
2. Odometre ekranı
3. Tripmetre A ekranı
4. Tripmetre B ekranı

 Odometre
Odometre, aracın kat ettiği toplam
mesafeyi gösterir.

 Tripmetre
Belirlenen bir süreye göre sürüş
mesafesi gösterilir. İki tip (TRIP A,
TRIP B) için de uzaklık ve ortalama
yakıt ekonomisi ayrı ayrı ölçülebilir.
Motor Soğutma Sıvısı
Sıcaklığı Göstergesi
Motor soğutma suyunun sıcaklığını
gösterir. Mavi gösterge motor soğutma
suyunun sıcaklığının düşük olduğunu,
kırmızı gösterge ise motor soğutma
suyunun sıcaklığının yüksek olduğunu
ve hararet yaptığını gösterir.
4-11
Yolculuk Sırasında
Gösterge Paneli ve Ekran
4

Yakıt Göstergesi
Kontak anahtarı ON konumuna
alındığında, yakıt göstergesi depoda
ne kadar yakıt kaldığını gösterir.
Deponuzu daima 1/4 oranında dolu
bulundurmanızı tavsiye ederiz.
1. Dolu
2. 1/4 oranında Dolu
3. Boş
Düşük yakıt uyarı lambası
yanıyorsa
ya da yakıt seviyesi çok düşükse, en kısa
zamanda yakıt dolumu yapınız.
Gösterge Paneli
Aydınlatması
1. Parlak
2. Sönük
Aydınlatma karartma, gösterge
paneli maksimum karartma
konumundayken ve kontak açıkken +
düğmesine basılarak iptal edilebilir.
Aydınlatma karartma iptal edilmiş
konumdayken + düğmesine tekrar
basarsanız, iptal edildiğini bildirmek
için bir ses duyulur.
Dış Sıcaklık Göstergesi
Kontak ON konumuna getirildiğinde,
dış sıcaklık gösterilir.
4-12
Gösterge Paneli ve Ekran

 Dış Sıcaklık Uyarısı
Dış sıcaklık düşükse, sürücüyü buzlu
yollara karşı uyarmak için gösterge ışığı
yanıp söner ve bir “bip” sesi duyulur.
Dış sıcaklık 4 °C’den daha düşük ise,
dış sıcaklık göstergesi ve
işareti
yaklaşık on saniye yanıp söner ve
bir kez “bip” sesi duyulur.
Mevcut yakıtla
gidilebilecek mesafe
Bu mod yakıt ekonomisine bağlı olarak
depodaki mevcut yakıtla ne kadar
mesafe kat edebileceğinizi gösterir.
Mevcut yakıtla gidilebilecek mesafe her
saniye hesaplanacak ve gösterilecektir.
Ortalama Yakıt Tasarrufu
Ortalama yakıt tasarrufu her dakika
tripmetredeki kat edilen toplam
mesafeden hesaplanır; sürüş bilgisi
ekranı için toplam yakıt tüketimi ve
ortalama yakıt tasarrufu gösterilir.
TRIP A için ortalama yakıt tasarrufu
anlık yakıt tasarrufu ekranında kırmızı
bir ok ile gösterilir.
Sürücü Bilgisi
INFO Basarak SIFIRLA
Tripmetreler ve ortalama yakıt tasarrufu
her modda INFO düğmesine 1,5 saniye
basılarak sıfırlanabilir.
Mevcut Yakıt Tasarrufu
Bu mod, yakıt tüketimini ve alınan
mesafeyi hesaplayarak mevcut yakıt
ekonomisini gösterir.
TRIP A için ortalama yakıt tasarrufu
kırmızı bir ok ile gösterilir.
4-13
Yolculuk Sırasında
Gösterge Paneli ve Ekran
4

 M Hybrid

 M Hybrid hariç
Yavaşlama Yenileme Şarj
Ekranı (M Hybrid)
Bu, yavaşlama yenileme ile üretilen
şarj durumunu gösterir.
Araç Hız Alarmı
Bu moda, araç hız alarmı için
belirtilen mevcut ayar gösterilir.
Uyarı devreye girdiğinde araç hız
ayarını değiştirebilirsiniz.
1.
“Hız Uyarısı” mesajı görüntülenir
Araç hız alarmı ana ekran kullanılarak
ayarlanabilir.
i-ACTIVSENSE Ekranı
Sistem durumunu görüntüler.
4-14
Gösterge Paneli ve Ekran

Uyarı (Ekran Gösterimi)
Sistemin çalışma durumu, arıza ya
da anormalliklere ilişkin kullanıcıyı
uyaran bir mesaj görüntülenir.
Uyarı ışığının eş zamanlı olarak
yanması/yanıp sönmesi ya da
ekranda bir sembolün gösterilmesi
durumunda, uyarı ışığı veya sembole
dair bilgileri kontrol ediniz.
Uyarı Gösterimi/
Uyarı Lambaları
SinyalUyarı
(Kırmızı)Fren Sistemi Uyarı
Gösterimi/Uyarı Lambası*
1
ABS Uyarı Gösterimi/
Uyarı Lambası*1
Şarj Sistemi Uyarı
Gösterimi/Uyarı Lambası*1
Motor Yağı Uyarı
Gösterimi/Uyarı Lambası*1
Yüksek Motor Soğutucusu
Sıcaklığı Uyarı Gösterimi
Hidrolik Direksiyon
Arıza Gösterimi/
Gösterge Lambası*
1
Ana Uyarı Göstergesi
(Turuncu)
Fren Kontrol Sistemi Uyarı
Gösterimi/Uyarı Lambası*1
Fren Devre Dışı Bırakma
Uyarı Gösterimi
Sinyal
Uyarı
Motor Kontrol
Gösterimi/Işığı*1
Dizel Partikül Filtresi Uyarı
Gösterimi/Uyarı Lambası*1
(SKYACTIV-D 1.8)
(Turuncu)
*i-stop Uyarı Gösterimi/
Uyarı Lambası*1
*Otomatik Şanzıman Uyarı
Gösterimi/Uyarı Lambası*1
Hava Yastığı/ Emniyet
Kemeri Ön Gergi Sistemi
Uyarı Gösterimi/
Uyarı Lambası*
1
Lastik Basıncı İzleme
Sistemi (TPMS) Uyarı
Gösterimi/Uyarı Lambası*
1
(Kırmızı)
ANAHTAR Uyarı
Göstergesi/Uyarı Lambası*1
(Turuncu)
*Uzun Far Kontrol Sistemi
(HBC) Uyarı Gösterimi/
Uyarı Lambası*
1
*Ayarlanabilir LED Far
(ALH) Uyarı Gösterimi/
Uyarı Lambası*
1
*i-ACTIVSENSE Uyarı
Gösterimi/Uyarı Lambası*1
Dış Aydınlatma Uyarı
Gösterimi/Uyarı Lambası*1
Düşük Yakıt Uyarı
Gösterimi/Uyarı Işığı
Motor Yağı Uyarı
Gösterimi/Uyarı Lambası*1
*Bazı modeller.4-15
Yolculuk Sırasında
Gösterge Paneli ve Ekran
4
