2019 MAZDA MODEL 3 HATCHBACK Kullanım Kılavuzu (in Turkish)

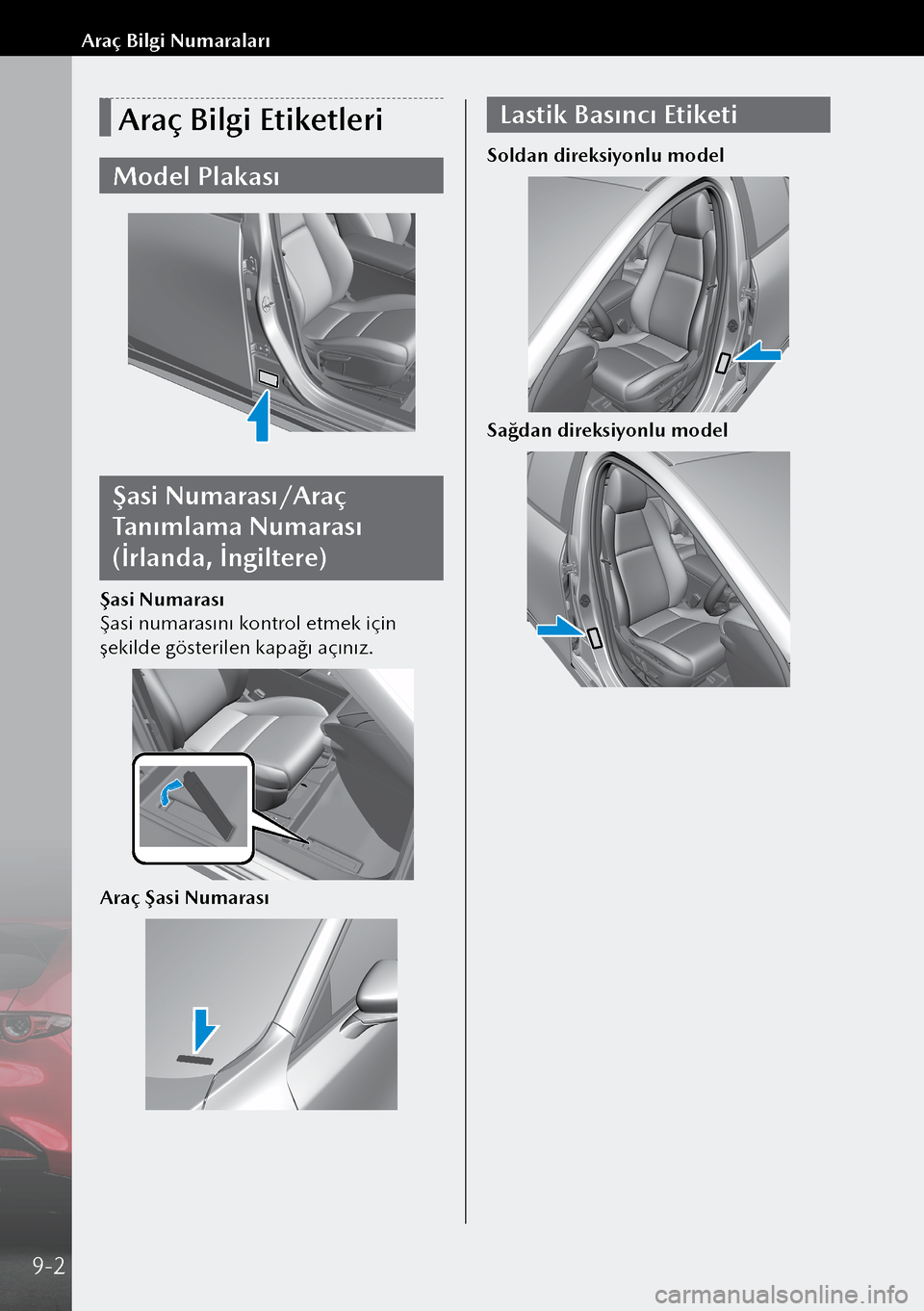

Araç Bilgi Etiketleri
Model Plakası
Şasi Numarası/Araç
Tanımlama Numarası
(İrlanda, İngiltere)
Şasi Numarası
Şasi numarasını kontrol etmek için
şekilde gösterilen kapağı açınız.
Araç Şasi Numarası
Lastik Basıncı Etiketi
Soldan direksiyonlu model
Sağdan direksiyonlu model
9-2
Araç Bilgi Numaraları

Teknik Değerler
Elektrik Sistemi

 Akü
(M Hybrid ile)
Sınıf
Teknik Özellikler
SKYACTIV-G 2.0 12V-60Ah/20HR veya 12V-65Ah/20HR
(M Hybrid olmadan)
Sınıf Teknik Özellikler
SKYACTIV-G 1.5 i-stop fonksiyonu ile
Q-85*1
i-stop fonksiyonu
olmadan12V-60Ah/20HR veya 12V-65Ah/20HR
SKYACTIV-G 2.0 12V-60Ah/20HR veya 12V-65Ah/20HR
SKYACTIV-D 1.8 S-95*
1
*1 Q-85 ya da S-95 i-stop sistemi için tasarlanmıştır (STOP & START için).
Sadece Q-85 ya da S-95 i-stop sisteminin doğru çalıştığını kontrol etmek
için kullanılabilir (STOP & START için). Ayrıntılar için Yetkili Mazda Servisi’ne
başvurmanızı öneririz.
Gres Kalitesi
Motor yağı Sınıf
SKYACTIV-G 1.5,
SKYACTIV-G 2.0 Tavsiye Edilen Yağ*1
Mazda Orijinal Yağı Supra 0W-20
Mazda Orijinal Yağı Ultra 5W-30 Alternatif Yağ Kalitesi*
2
API SN*3 veya üzeri ya da ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 1.8 Tavsiye Edilen Yağ*
1
Mazda Orijinal Yağı Supra DPF 0W-30
Mazda Orijinal Yağı Ultra DPF 5W-30 Alternatif Yağ Kalitesi*
2
ACEA C3 0W-30
5W-30
*1 Mazda Orijinal Yağları ilgili motorlar için özel olarak tasarlanmış/test edilmiştir. Optimum
performans için, her zaman Mazda Orijinal Yağlarının kullanılmasını tavsiye ederiz.
*2 Mazda Orijinal Yağı bulamıyorsanız, belirtilen teknik özellikleri karşılayan alternatif yağlar
da kullanılabilir.
*3 Kazakistan’da API SM veya üzerini kullanın.
Yukarıdaki teknik özellikleri ve gereklilikleri karşılamayan yağları kullanmayınız.
Uygun olmayan yağların kullanılması, Mazda Garantisi kapsamına girmeyen motor
arızalarına yol açabilir.
9-3
Teknik Değerler
9
Teknik Deıerler

GresSınıf
Soğutma sıvısı FL-22 türü
Düz şanzıman yağı Mazda Uzun Ömürlü Şanzıman Yağı G7*
1
Otomatik şanzıman yağıSKYACTIV-G 1.5,
SKYACTIV-G 2.0,
SKYACTIV-D 1.8 Mazda Orijinal Yağı ATF-FZ
Transfer dişli kutusu yağı Mazda Uzun Ömürlü Hipoid Dişli Yağı SG1
Arka diferansiyel yağı Mazda Uzun Ömürlü Hipoid Dişli Yağı SG1
Fren/debriyaj hidroliği M Hybrid ile
Orijinal Mazda Fren Hidroliği veya eşdeğeri
M Hybrid olmadan SAE J1703 veya FMVSS116 DOT-3 veya
DOT-4
*1 Mazda Uzun Ömürlü Şanzıman Yağı G7, düşük yakıt tüketimi ve optimum vites hissi için en
iyisidir. Mazda Uzun Ömürlü Şanzıman Yağı G7’nin kullanılması önerilmektedir.
Mazda Uzun Ömürlü Şanzıman Yağı G7’nin bulunamaması halinde standart yağ (API Service
GL-4 (SAE 75W-80)) kullanınız.
Kapasiteler
Öğe Kapasite
Yakıt deposu 51,0 L
Ampuller

 Dış aydınlatma
Ampul Kategori
Watt UN-R*1 (SAE)
Farlar LED*2— (—)
Gündüz seyir lambaları/
Konum lambaları LED tipi
LED*2— (—)
Ampul tipi 21/5W21/5W (7444)
 Ön sinyal lambaları Yan sinyal lambaları Üçüncü fren lambası Arka sinyal lambaları Fren lambaları Arka lambalar Geri vites lambaları Arka sis lambaları Plaka ışıkları
LED*2— (—)
*1 UN-R, United Nations Regulation’ın (Birleşmiş Milletler Yönetmeliği) kısaltılmış şeklidir.
*2 LED, Işık Yayan Diyot ifadesinin kısaltmasıdır.
9-4
Teknik Değerler

 İç aydınlatmalar
Ampul Kategori
Watt UN-R*1
 Tavan lambası (Ön) /Harita lambaları (Ön) Tavan lambası (Arka) /Harita lambaları (Arka)* Tavan lambası (Arka)* Makyaj aynası lambaları* Bagaj bölmesi lambası
LED*2—
*1 UN-R, United Nations Regulation’ın (Birleşmiş Milletler Yönetmeliği) kısaltılmış şeklidir.
*2 LED, Işık Yayan Diyot ifadesinin kısaltmasıdır.
Lastikler

 Lastik ve hava basıncı
Lastik ebatları ve lastik hava basınçları ile ilgili olarak lastik hava basıncı
etiketine bakınız.

 Standart lastik
Lastik ebadı Lastik basıncı
3 kişiye kadar -Tam yüklü
205/60R16 92V Ön
250 kPa (2,5 bar, 36 psi)*
1
260 kPa (2,6 bar, 38 psi)*2260 kPa (2,6 bar, 38 psi)
Arka 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
215/45R18 89W Ön
250 kPa (2,5 bar, 36 psi)*
1
260 kPa (2,6 bar, 38 psi)*2270 kPa (2,7 bar, 39 psi)
Arka 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
1 kişinin ağırlığı: Yaklaşık 75 kg
*1 SKYACTIV-G 1.5, SKYACTIV-G 2.0
*2 SKYACTIV-D 1.8

 Geçici yedek lastik*
Lastik ebadı
Lastik basıncı
T125/70D16 96M 420 kPa (4,2 bar, 60 psi)
*Bazı modeller.
9-5
Teknik Değerler
9
Teknik Deıerler

 Kış lastiği
Lastik ebadı Lastik basıncı
3 kişiye kadar -Tam yüklü
205/60R16*
1 MS Ön 250 kPa
(2,5 bar, 36 psi)*3
260 kPa (2,6 bar, 38 psi)*4
260 kPa (2,6 bar, 38 psi)
Arka 270 kPa
(2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
215/45R18*
2 MS Ön 250 kPa
(2,5 bar, 36 psi)*3
260 kPa (2,6 bar, 38 psi)*4
270 kPa (2,7 bar, 39 psi)
Arka 270 kPa
(2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
1 kişinin ağırlığı: Yaklaşık 75 kg
*1
Yük endeksi ve Hız Sembolü: 92Q/92S/92H/92V
*2 Yük endeksi ve Hız Sembolü: 89Q/89S/89H/89V/89W
*3 SKYACTIV-G 1.5, SKYACTIV-G 2.0
*4 SKYACTIV-D 1.8

 Bijon sıkma torku
Bir lastiği takarken, bijonları aşağıda belirtilen torkla sıkınız.
108—147 N·m (12—14 kgf·m)
9-6
Teknik Değerler

Bölüm10
Aksesuarlar

Orijinal Aksesuarlar
Mazda'da sizin kadar özel araçlar üretiyoruz. Ayrıca, araçlarınızı kişiselleştirmek ve
yaşam tarzınıza daha uygun hale getirmek için geniş bir Orijinal Mazda Aksesuarları
yelpazesi sunuyoruz. Ses sisteminden taşımaya ve tarza kadar ihtiyacınız olan ne
varsa, geniş bir garanti kapsamında sizlere sunuyoruz.
Aksesuar yelpazemiz hakkında daha detaylı bilgi için lütfen Yetkili Mazda Servisiniz ile
iletişime geçin veya internet sitemizi ziyaret edin.
https://www.mazdamotors.eu/ adresinden yerel Mazda web sitenizi bulun
