2019 JEEP WRANGLER UNLIMITED Knjižica za upotrebu i održavanje (in Serbian)

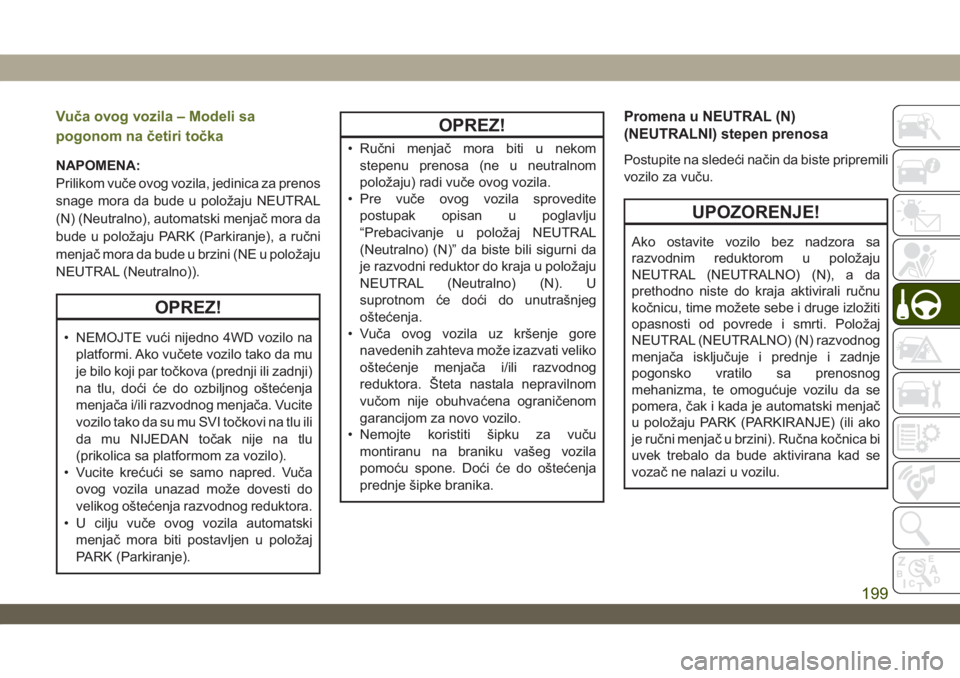

Vuča ovog vozila – Modeli sa
pogonom na četiri točka
NAPOMENA:
Prilikom vuče ovog vozila, jedinica za prenos
snage mora da bude u položaju NEUTRAL
(N) (Neutralno), automatski menjač mora da
bude u položaju PARK (Parkiranje), a ručni
menjač mora da bude u brzini (NE u položaju
NEUTRAL (Neutralno)).
OPREZ!
• NEMOJTE vući nijedno 4WD vozilo na
platformi. Ako vučete vozilo tako da mu
je bilo koji par točkova (prednji ili zadnji)
na tlu, doći će do ozbiljnog oštećenja
menjača i/ili razvodnog menjača. Vucite
vozilo tako da su mu SVI točkovi na tlu ili
da mu NIJEDAN točak nije na tlu
(prikolica sa platformom za vozilo).
• Vucite krećući se samo napred. Vuča
ovog vozila unazad može dovesti do
velikog oštećenja razvodnog reduktora.
• U cilju vuče ovog vozila automatski
menjač mora biti postavljen u položaj
PARK (Parkiranje).
OPREZ!
• Ručni menjač mora biti u nekom
stepenu prenosa (ne u neutralnom
položaju) radi vuče ovog vozila.
• Pre vuče ovog vozila sprovedite
postupak opisan u poglavlju
“Prebacivanje u položaj NEUTRAL
(Neutralno) (N)” da biste bili sigurni da
je razvodni reduktor do kraja u položaju
NEUTRAL (Neutralno) (N). U
suprotnom će doći do unutrašnjeg
oštećenja.
• Vuča ovog vozila uz kršenje gore
navedenih zahteva može izazvati veliko
oštećenje menjača i/ili razvodnog
reduktora. Šteta nastala nepravilnom
vučom nije obuhvaćena ograničenom
garancijom za novo vozilo.
• Nemojte koristiti šipku za vuču
montiranu na braniku vašeg vozila
pomoću spone. Doći će do oštećenja
prednje šipke branika.
Promena u NEUTRAL (N)
(NEUTRALNI) stepen prenosa
Postupite na sledeći način da biste pripremili
vozilo za vuču.
UPOZORENJE!
Ako ostavite vozilo bez nadzora sa
razvodnim reduktorom u položaju
NEUTRAL (NEUTRALNO) (N), a da
prethodno niste do kraja aktivirali ručnu
kočnicu, time možete sebe i druge izložiti
opasnosti od povrede i smrti. Položaj
NEUTRAL (NEUTRALNO) (N) razvodnog
menjača isključuje i prednje i zadnje
pogonsko vratilo sa prenosnog
mehanizma, te omogućuje vozilu da se
pomera, čak i kada je automatski menjač
u položaju PARK (PARKIRANJE) (ili ako
je ručni menjač u brzini). Ručna kočnica bi
uvek trebalo da bude aktivirana kad se
vozač ne nalazi u vozilu.
199

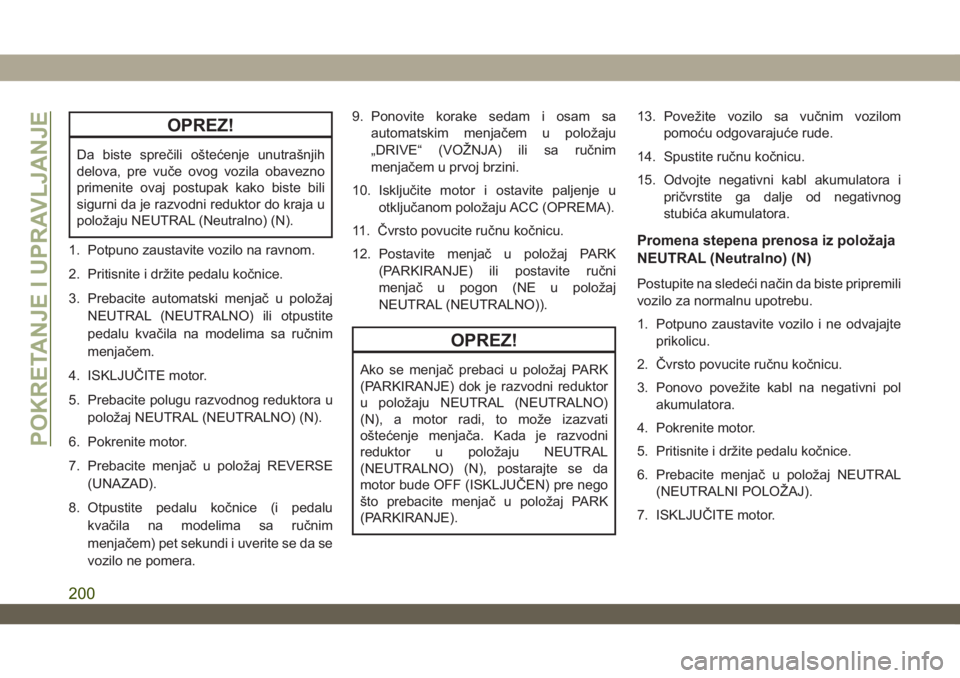

OPREZ!
Da biste sprečili oštećenje unutrašnjih
delova, pre vuče ovog vozila obavezno
primenite ovaj postupak kako biste bili
sigurni da je razvodni reduktor do kraja u
položaju NEUTRAL (Neutralno) (N).
1. Potpuno zaustavite vozilo na ravnom.
2. Pritisnite i držite pedalu kočnice.
3. Prebacite automatski menjač u položaj
NEUTRAL (NEUTRALNO) ili otpustite
pedalu kvačila na modelima sa ručnim
menjačem.
4. ISKLJUČITE motor.
5. Prebacite polugu razvodnog reduktora u
položaj NEUTRAL (NEUTRALNO) (N).
6. Pokrenite motor.
7. Prebacite menjač u položaj REVERSE
(UNAZAD).
8. Otpustite pedalu kočnice (i pedalu
kvačila na modelima sa ručnim
menjačem) pet sekundi i uverite se da se
vozilo ne pomera.9. Ponovite korake sedam i osam sa
automatskim menjačem u položaju
„DRIVE“ (VOŽNJA) ili sa ručnim
menjačem u prvoj brzini.
10. Isključite motor i ostavite paljenje u
otključanom položaju ACC (OPREMA).
11. Čvrsto povucite ručnu kočnicu.
12. Postavite menjač u položaj PARK
(PARKIRANJE) ili postavite ručni
menjač u pogon (NE u položaj
NEUTRAL (NEUTRALNO)).
OPREZ!
Ako se menjač prebaci u položaj PARK
(PARKIRANJE) dok je razvodni reduktor
u položaju NEUTRAL (NEUTRALNO)
(N), a motor radi, to može izazvati
oštećenje menjača. Kada je razvodni
reduktor u položaju NEUTRAL
(NEUTRALNO) (N), postarajte se da
motor bude OFF (ISKLJUČEN) pre nego
što prebacite menjač u položaj PARK
(PARKIRANJE).13. Povežite vozilo sa vučnim vozilom
pomoću odgovarajuće rude.
14. Spustite ručnu kočnicu.
15. Odvojte negativni kabl akumulatora i
pričvrstite ga dalje od negativnog
stubića akumulatora.
Promena stepena prenosa iz položaja
NEUTRAL (Neutralno) (N)
Postupite na sledeći način da biste pripremili
vozilo za normalnu upotrebu.
1. Potpuno zaustavite vozilo i ne odvajajte
prikolicu.
2. Čvrsto povucite ručnu kočnicu.
3. Ponovo povežite kabl na negativni pol
akumulatora.
4. Pokrenite motor.
5. Pritisnite i držite pedalu kočnice.
6. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
7. ISKLJUČITE motor.
POKRETANJE I UPRAVLJANJE
200

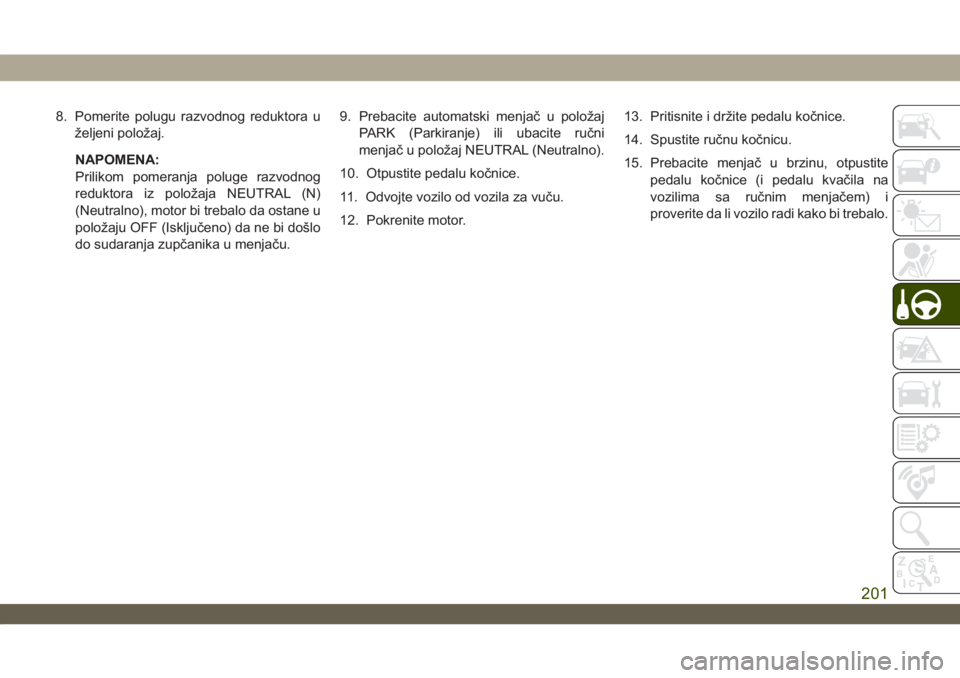

8. Pomerite polugu razvodnog reduktora u
željeni položaj.
NAPOMENA:
Prilikom pomeranja poluge razvodnog
reduktora iz položaja NEUTRAL (N)
(Neutralno), motor bi trebalo da ostane u
položaju OFF (Isključeno) da ne bi došlo
do sudaranja zupčanika u menjaču.9. Prebacite automatski menjač u položaj
PARK (Parkiranje) ili ubacite ručni
menjač u položaj NEUTRAL (Neutralno).
10. Otpustite pedalu kočnice.
11. Odvojte vozilo od vozila za vuču.
12. Pokrenite motor.13. Pritisnite i držite pedalu kočnice.
14. Spustite ručnu kočnicu.
15. Prebacite menjač u brzinu, otpustite
pedalu kočnice (i pedalu kvačila na
vozilima sa ručnim menjačem) i
proverite da li vozilo radi kako bi trebalo.
201

202

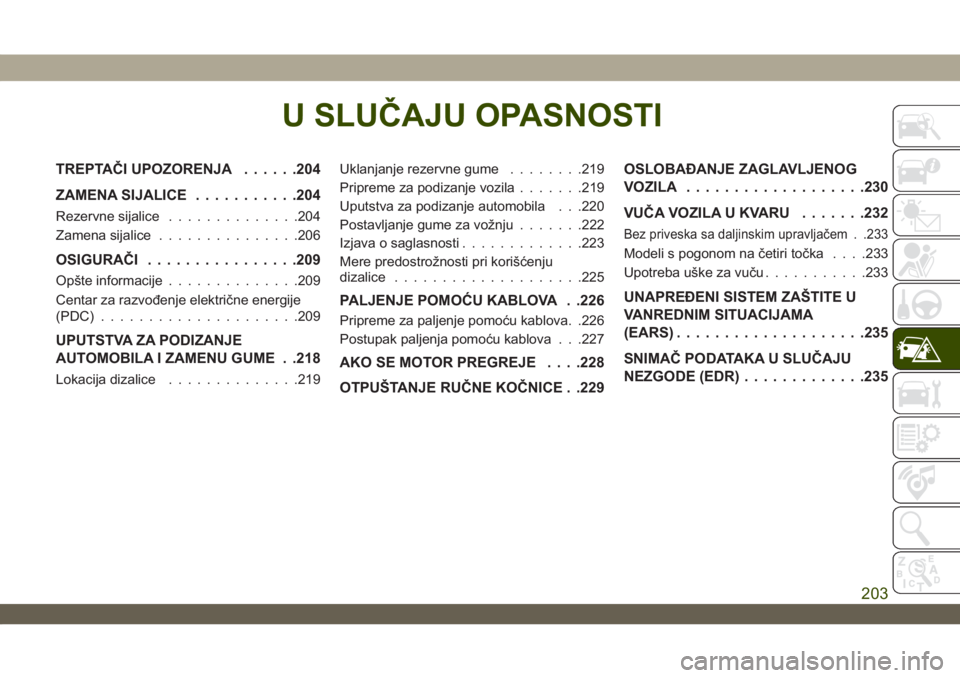

U SLUČAJU OPASNOSTI
TREPTAČI UPOZORENJA......204
ZAMENA SIJALICE...........204
Rezervne sijalice..............204
Zamena sijalice...............206
OSIGURAČI................209
Opšte informacije..............209
Centar za razvođenje električne energije
(PDC).....................209
UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU GUME . .218
Lokacija dizalice..............219Uklanjanje rezervne gume........219
Pripreme za podizanje vozila.......219
Uputstva za podizanje automobila . . .220
Postavljanje gume za vožnju.......222
Izjava o saglasnosti.............223
Mere predostrožnosti pri korišćenju
dizalice....................225
PALJENJE POMOĆU KABLOVA . .226
Pripreme za paljenje pomoću kablova. .226
Postupak paljenja pomoću kablova . . .227
AKO SE MOTOR PREGREJE. . . .228
OTPUŠTANJE RUČNE KOČNICE . .229OSLOBAĐANJE ZAGLAVLJENOG
VOZILA...................230
VUČA VOZILA U KVARU.......232
Bez priveska sa daljinskim upravljačem . .233
Modeli s pogonom na četiri točka. . . .233
Upotreba uške za vuču...........233
UNAPREĐENI SISTEM ZAŠTITE U
VANREDNIM SITUACIJAMA
(EARS)....................235
SNIMAČ PODATAKA U SLUČAJU
NEZGODE (EDR).............235
U SLUČAJU OPASNOSTI
203

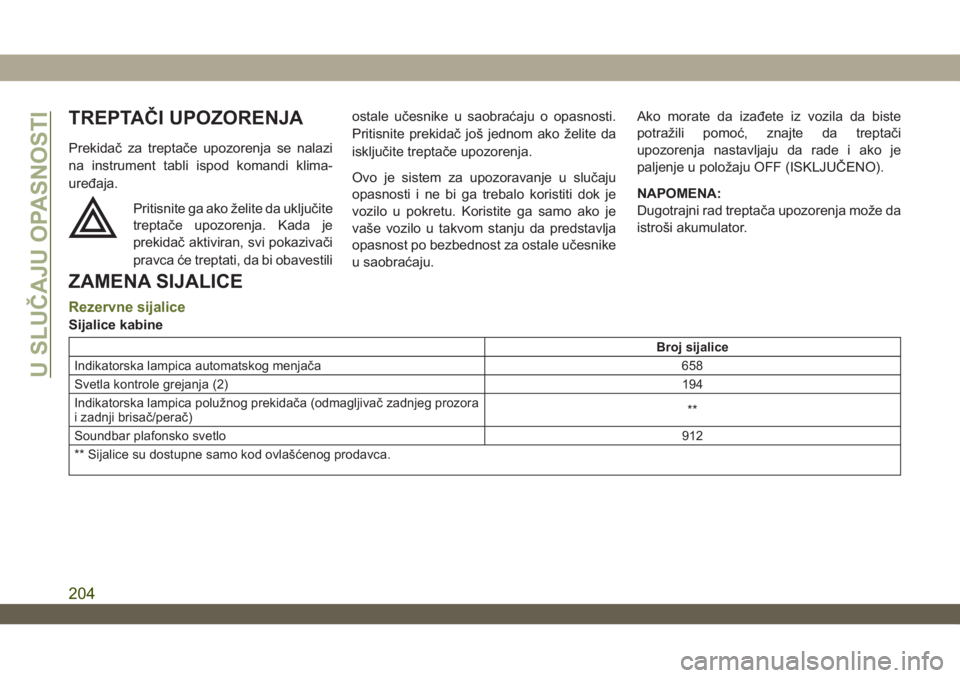

TREPTAČI UPOZORENJA
Prekidač za treptače upozorenja se nalazi
na instrument tabli ispod komandi klima-
uređaja.
Pritisnite ga ako želite da uključite
treptače upozorenja. Kada je
prekidač aktiviran, svi pokazivači
pravca će treptati, da bi obavestiliostale učesnike u saobraćaju o opasnosti.
Pritisnite prekidač još jednom ako želite da
isključite treptače upozorenja.
Ovo je sistem za upozoravanje u slučaju
opasnosti i ne bi ga trebalo koristiti dok je
vozilo u pokretu. Koristite ga samo ako je
vaše vozilo u takvom stanju da predstavlja
opasnost po bezbednost za ostale učesnike
u saobraćaju.Ako morate da izađete iz vozila da biste
potražili pomoć, znajte da treptači
upozorenja nastavljaju da rade i ako je
paljenje u položaju OFF (ISKLJUČENO).
NAPOMENA:
Dugotrajni rad treptača upozorenja može da
istroši akumulator.
ZAMENA SIJALICE
Rezervne sijalice
Sijalice kabine
Broj sijalice
Indikatorska lampica automatskog menjača 658
Svetla kontrole grejanja (2)194
Indikatorska lampica polužnog prekidača (odmagljivač zadnjeg prozora
i zadnji brisač/perač)**
Soundbar plafonsko svetlo912
** Sijalice su dostupne samo kod ovlašćenog prodavca.
U SLUČAJU OPASNOSTI
204

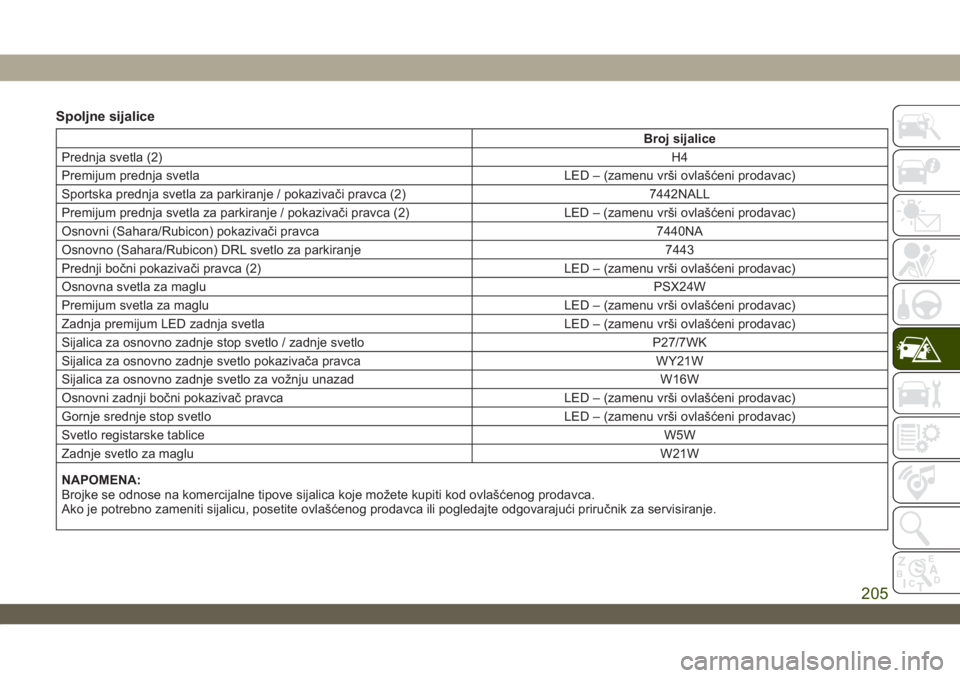

Spoljne sijalice
Broj sijalice
Prednja svetla (2)H4
Premijum prednja svetla LED – (zamenu vrši ovlašćeni prodavac)
Sportska prednja svetla za parkiranje / pokazivači pravca (2) 7442NALL
Premijum prednja svetla za parkiranje / pokazivači pravca (2) LED – (zamenu vrši ovlašćeni prodavac)
Osnovni (Sahara/Rubicon) pokazivači pravca 7440NA
Osnovno (Sahara/Rubicon) DRL svetlo za parkiranje 7443
Prednji bočni pokazivači pravca (2) LED – (zamenu vrši ovlašćeni prodavac)
Osnovna svetla za magluPSX24W
Premijum svetla za maglu LED – (zamenu vrši ovlašćeni prodavac)
Zadnja premijum LED zadnja svetla LED – (zamenu vrši ovlašćeni prodavac)
Sijalica za osnovno zadnje stop svetlo / zadnje svetlo P27/7WK
Sijalica za osnovno zadnje svetlo pokazivača pravca WY21W
Sijalica za osnovno zadnje svetlo za vožnju unazad W16W
Osnovni zadnji bočni pokazivač pravca LED – (zamenu vrši ovlašćeni prodavac)
Gornje srednje stop svetlo LED – (zamenu vrši ovlašćeni prodavac)
Svetlo registarske tabliceW5W
Zadnje svetlo za magluW21W
NAPOMENA:
Brojke se odnose na komercijalne tipove sijalica koje možete kupiti kod ovlašćenog prodavca.
Ako je potrebno zameniti sijalicu, posetite ovlašćenog prodavca ili pogledajte odgovarajući priručnik za servisiranje.
205

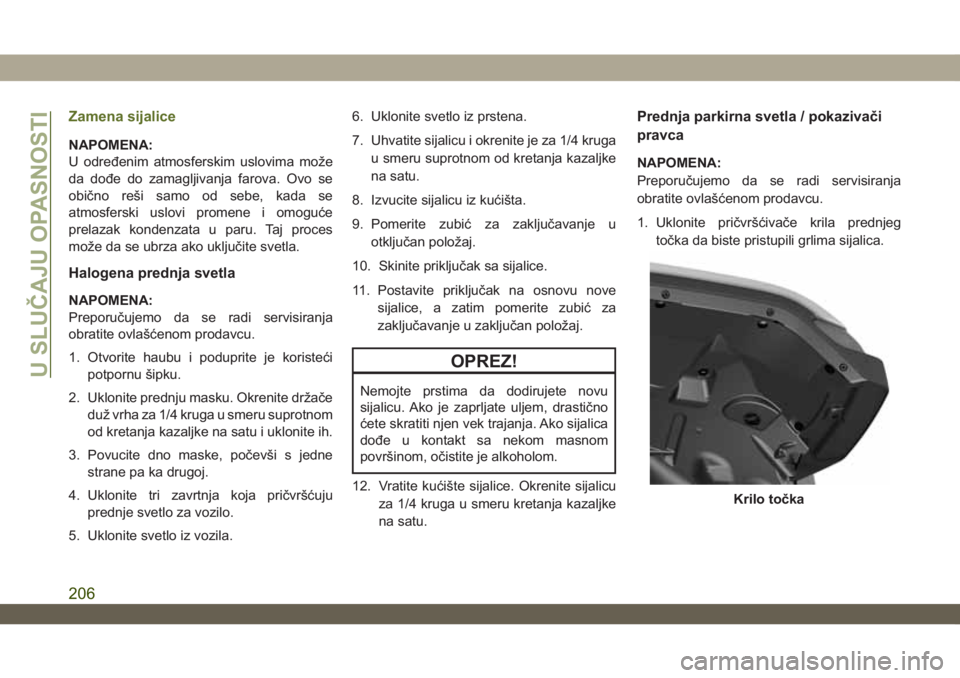

Zamena sijalice
NAPOMENA:
U određenim atmosferskim uslovima može
da dođe do zamagljivanja farova. Ovo se
obično reši samo od sebe, kada se
atmosferski uslovi promene i omoguće
prelazak kondenzata u paru. Taj proces
može da se ubrza ako uključite svetla.
Halogena prednja svetla
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Otvorite haubu i poduprite je koristeći
potpornu šipku.
2. Uklonite prednju masku. Okrenite držače
duž vrha za 1/4 kruga u smeru suprotnom
od kretanja kazaljke na satu i uklonite ih.
3. Povucite dno maske, počevši s jedne
strane pa ka drugoj.
4. Uklonite tri zavrtnja koja pričvršćuju
prednje svetlo za vozilo.
5. Uklonite svetlo iz vozila.6. Uklonite svetlo iz prstena.
7. Uhvatite sijalicu i okrenite je za 1/4 kruga
u smeru suprotnom od kretanja kazaljke
na satu.
8. Izvucite sijalicu iz kućišta.
9. Pomerite zubić za zaključavanje u
otključan položaj.
10. Skinite priključak sa sijalice.
11. Postavite priključak na osnovu nove
sijalice, a zatim pomerite zubić za
zaključavanje u zaključan položaj.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
12. Vratite kućište sijalice. Okrenite sijalicu
za 1/4 kruga u smeru kretanja kazaljke
na satu.
Prednja parkirna svetla / pokazivači
pravca
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Uklonite pričvršćivače krila prednjeg
točka da biste pristupili grlima sijalica.
Krilo točka
U SLUČAJU OPASNOSTI
206
