2019 JEEP WRANGLER UNLIMITED Knjižica za upotrebu i održavanje (in Serbian)

2. Okrenite sklop grla za 1/4 kruga u smeru
suprotnom od kretanja kazaljke na satu i
uklonite ga iz kućišta. Povucite sijalicu
ravno iz grla da je zamenite.
LED prednji bočni pokazivač pravca
Obratite se ovlašćenom prodavcu radi
servisiranja.
Prednja svetla za maglu
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Posegnite ispod vozila da priđete naličju
prednje maglenke.
2. Odvojte snop provodnika od priključka za
struju prednje maglenke.
3. Čvrsto uhvatite sijalicu za dve reze i
stisnite ih zajedno da odvojite sijalicu sa
zadnjeg dela kućišta prednje maglenke.4. Povucite sijalicu iz otvora u kućištu, a
zatim stavite zamensku sijalicu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
Prednja LED svetla za maglu
Obratite se ovlašćenom prodavcu radi
servisiranja.
Zadnja poziciona svetla, stop svetla,
pokazivači pravca i svetla za unazad
1. Uklonite čep panela unutrašnje obloge da
biste pristupili jednom zavrtnju za
pričvršćivanje sklopa zadnjeg svetla.

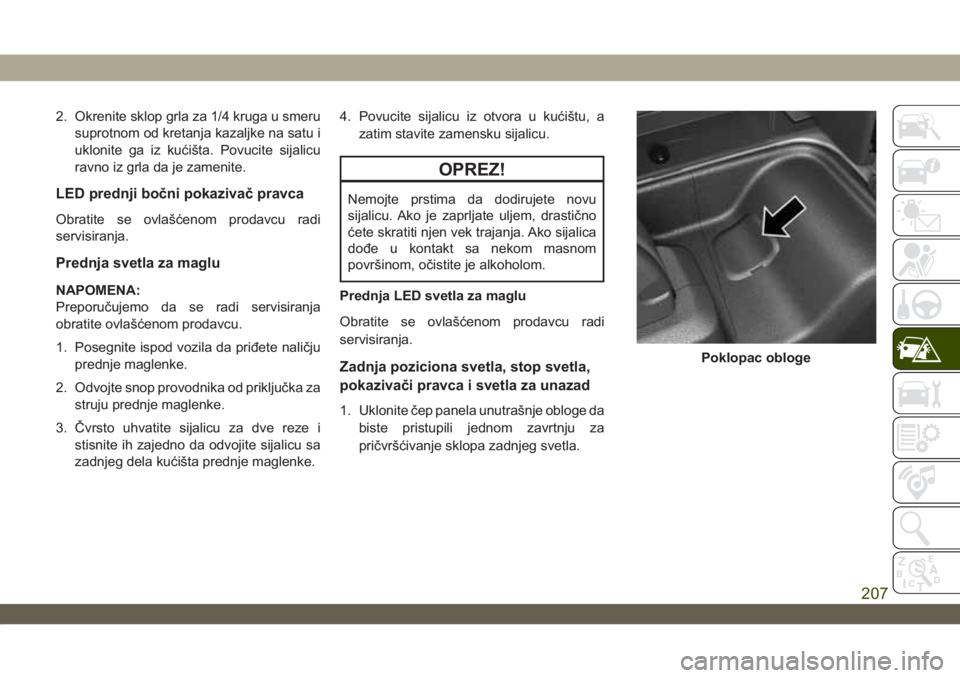

Poklopac obloge
207

2. Uklonite zavrtanj za pričvršćivanje i
isključite električni priključak, a zatim
izvadite sklop zadnjeg svetla iz vozila.
NAPOMENA:
Ako je neophodno, pritisnite jezičak
sklopa koji se nalazi sa unutrašnje
strane, iza kućišta svetla.
3. Uklonite tri zavrtnja iz nosača sklopa da
biste pristupili grlima sijalica.4. Rotirajte odgovarajuće grlo za 1/4 kruga
u smeru suprotnom od kretanja kazaljke
na satu, a zatim ga uklonite iz kućišta.
5. Povucite sijalicu ravno iz grla da je
zamenite.
Gornje srednje stop svetlo (CHMSL)
Obratite se ovlašćenom prodavcu radi
servisiranja.
Svetla registarske tablice
1. Posegnite ispod vozila da biste prišli
zadnjem delu sijalice.
2. Čvrsto uhvatite sijalicu za dve reze i
stisnite ih zajedno da biste odvojili sijalicu
sa zadnjeg dela kućišta sijalice.
ZADNJA MAGLENKA
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Posegnite ispod vozila da biste prišli
naličju svetla za maglu.
2. Odvojte priključak oklopa provodnika iz
utičnice svetla za maglu.
3. Rotirajte grlo za 1/4 kruga u smeru
suprotnom od kretanja kazaljke na satu,
a zatim ga uklonite iz kućišta.
4. Povucite sijalicu iz otvora u kućištu, a
zatim stavite zamensku sijalicu i vratite
sklop.

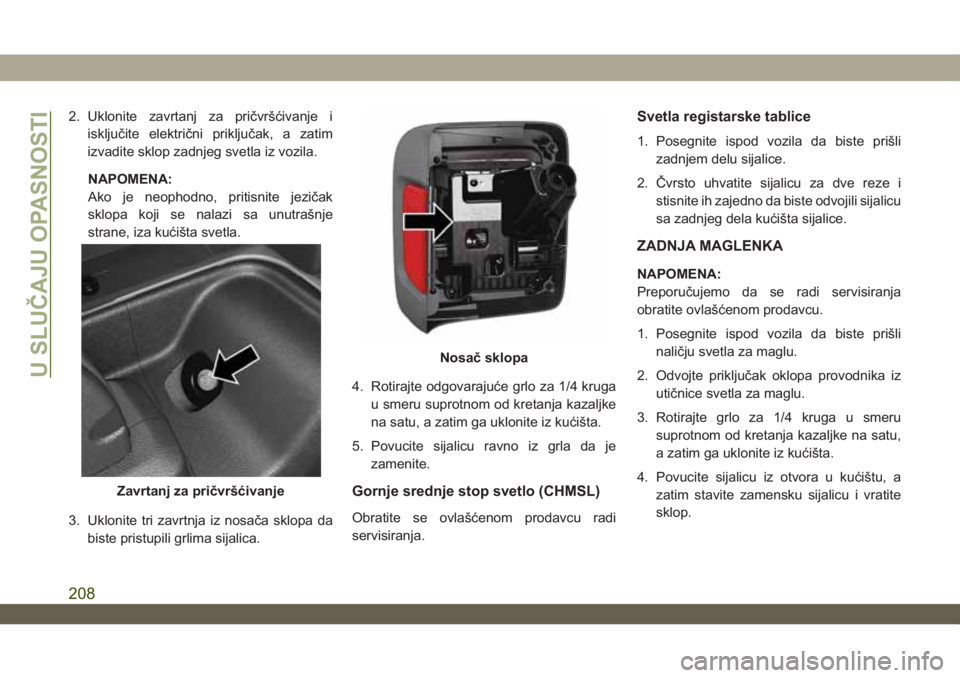

Zavrtanj za pričvršćivanje
Nosač sklopaU SLUČAJU OPASNOSTI
208

OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
UPOZORENJE!
materijal. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
Opšte informacije
Osigurači štite električni sistem od prejake
struje.Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
Centar za razvođenje električne
energije (PDC)
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu
akumulatora. U njemu se nalaze ulošci
osigurača, ubodni osigurači i releji. Gornji
poklopac centra za razvođenje električne
energije označen je mestom, funkcijom i
veličinom svakog osigurača/releja koji može
da se servisira.
Ležište UIožak osigurača Ubodni osigurač Opis
F01 – – Rezerva
F02 40 ampera, zelen – Starter
(*)
209

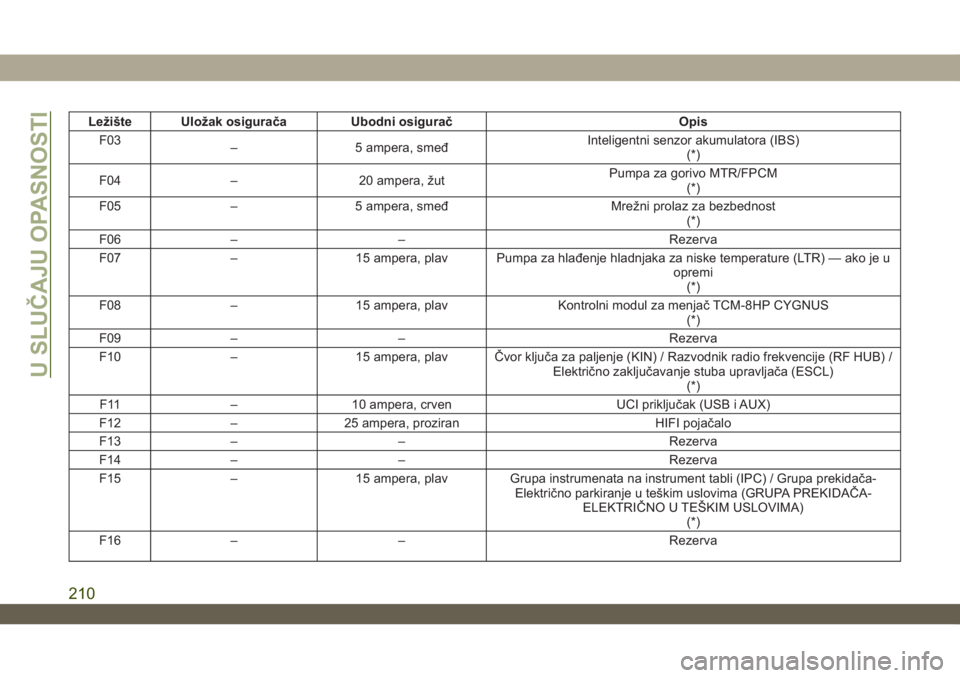

Ležište UIožak osigurača Ubodni osigurač Opis
F03
– 5 ampera, smeđInteligentni senzor akumulatora (IBS)
(*)
F04 – 20 ampera, žutPumpa za gorivo MTR/FPCM
(*)
F05 – 5 ampera, smeđ Mrežni prolaz za bezbednost
(*)
F06 – – Rezerva
F07 – 15 ampera, plav Pumpa za hlađenje hladnjaka za niske temperature (LTR) — ako je u
opremi
(*)
F08 – 15 ampera, plav Kontrolni modul za menjač TCM-8HP CYGNUS
(*)
F09 – – Rezerva
F10 – 15 ampera, plav Čvor ključa za paljenje (KIN) / Razvodnik radio frekvencije (RF HUB) /
Električno zaključavanje stuba upravljača (ESCL)
(*)
F11 – 10 ampera, crven UCI priključak (USB i AUX)
F12 – 25 ampera, proziran HIFI pojačalo
F13 – – Rezerva
F14 – – Rezerva
F15 – 15 ampera, plav Grupa instrumenata na instrument tabli (IPC) / Grupa prekidača-
Električno parkiranje u teškim uslovima (GRUPA PREKIDAČA-
ELEKTRIČNO U TEŠKIM USLOVIMA)
(*)
F16 – – Rezerva
U SLUČAJU OPASNOSTI
210

Ležište UIožak osigurača Ubodni osigurač Opis
F17 – – Rezerva
F18 – 10 ampera, crven Spojnica klima-uređaja (AC CLUTCH)
(*)
F19 – – Rezerva
F20 30 ampera, ružičast – Centralni upravljač karoserije (CBC) 1-UNUTRAŠNJA SVETLA
F21 – 20 ampera, žut ZADNJI BRISAČ
F22 – 10 ampera, crven Upravljački modul motora (ECM) / Kontrolni modul pogonskog sklopa
(PCM) / Jedinica generatora motora (MGU) BUĐENJE / Jedinica
paketa napajanja (PPU) BUĐENJE
(*)
F23 – 10 ampera, crven Kontrolni modul pogonskog sklopa (PCM) / Upravljački modul motora
(ECM)
(*)
F24 – – Rezerva
F25 – 10 ampera, crven Prebacivanje modula pomoću žice (MOD_SBW)
(*)
F26 40 ampera, zelen – Centralni upravljač karoserije (CBC) 2-SPOLJNA SVETLA#1
F27 30 ampera, ružičast – Prednji brisači
F28 40 ampera, zelen – Centralni upravljač karoserije (CBC) 3-ELEKTRIČNO
ZAKLJUČAVANJE
F29 40 ampera, zelen – Centralni upravljač karoserije (CBC) 4-SPOLJNA SVETLA#2
F30 – – Rezerva
F31 – 10 ampera, crven DIJAGNOSTIČKI PRIKLJUČAK
(*)
211

Ležište UIožak osigurača Ubodni osigurač Opis
F32 – 10 ampera, crven Modul klima-uređaja za ventilaciju grejanja (HVAC CTRL MOD) /
Zaključavanje stuba upravljača (SCL) / Modul za klasifikaciju putnika
(OCM) / Modul za detekciju prisustva vozača (DPDM)
(*)
F33 – 10 ampera, crven Sistem ParkTronics (PTS) / Modul infracrvene kamere (IRCM) /
Indikatori deaktiviranih vazdušnih jastuka (INDIKATORI
DEAKTIVIRANIH VAZDUŠNIH JASTUKA)
(*)
F34 – 10 ampera, crven Elektronska kontrola stabilnosti (ESC) / Električni hidraulički
servo-upravljač (EHPS) / Kontrolni modul pametne trake (SBCM)
BUĐENJE
(*)
F35 30 ampera, ružičast – VAKUUM PUMPA KOČNICE — ako je u opremi
(*)
F36 30 ampera, ružičast – MODUL ZA VUČU PRIKOLICE — ako je u opremi
F37 30 ampera, ružičast – PRIKLJUČAK ZA VUČU PRIKOLICE OD7W—akojeuopremi
F38 20 ampera, plav – Upravljački modul motora ECM
(*)
F39 – – Rezerva
F40 – 15 ampera, plav Kontrolni modul pogonskog sklopa (DTCM) / Zaključavanje osovine
(ZAKLJUČAVANJE OSOVINE) FT_RR
(*)
F41 – 15 ampera, plav Grupa instrumenata (IC) / Mrežni prolaz za bezbednost (SGW)
BUĐENJE
(*)
U SLUČAJU OPASNOSTI
212

Ležište UIožak osigurača Ubodni osigurač Opis
F42 – 10 ampera, crven Napajanje kontrolnog releja za kontrolu napajanja (električno
zaustavljanje/pokretanje) / Rezerva (Generator startera kaiša) – ako je
u opremi
(*)
F43 20 ampera, žut ELEKTRIČNA UTIČNICA (PRTLJAG) AKUMULATOR
(*)
F44 – 10 ampera, crven Infracrvena kamera (INFRACRVENA KAMERA) GREJAČI
(*)
F45 – 20 ampera, žut ELEKTRIČNA UTIČNICA (PRTLJAG) PALJENJE*
(*)
F46 – 10 ampera, crven MODUL AUTOMATSKOG NIVOA ZA ELEKTRIČNO PARKIRANJE U
TEŠKIM USLOVIMA / MONITOR NIVOA / PREKIDAČ ZA
ELEKTRIČNO PARKIRANJE U TEŠKIM USLOVIMA
(*)
F47 – – Rezerva
F48 – – Rezerva
F49 – 10 ampera, crven Kontroler sistema za zaštitu ORC
(*)
F50 – 10 ampera, crven OPREMA ZA PRIMENU U TEŠKIM USLOVIMA — ako je u opremi
(*)
F51 – 10 ampera, crven Digitalni TV (DSRC) / USB / Unutrašnji retrovizor (ISRVM) / Modul
kompasa (CSGM)
F52 – 20 ampera, žut UPALJAČ
F53 – – Rezerva
F54 – – Rezerva
F55 – – Rezerva
213

Ležište UIožak osigurača Ubodni osigurač Opis
F56 – 10 ampera, crven SENZOR TEMPERATURE U VOZILU
F57 – 20 ampera, žut Grejanje vozačevog sedišta
F58 – 20 ampera, žut Grejanje suvozačevog sedišta
F59 – – Rezerva
F60 – 15 ampera, plav Modul za udobnost upravljača (CSWM) (UPOTREBA UPRAVLJAČA U
TEŠKIM USLOVIMA)
F61 – 10 ampera, crven Levi senzor slepog ugla (LBSS) / Desni senzor slepog ugla (RBSS)
(*)
F62 – – Rezerva
F63 – 10 ampera, crven Kontroler sistema za zaštitu
(*)
F64 – – Rezerva
F65 – – Rezerva
F66 40 ampera, zelen – PREDNJI HVAC VENTILATOR MOTORA
(*)
F67 – – Rezerva
F68 – – Rezerva
F69 – 5 ampera, smeđ Generator startera kaiša (BSG) jedinice generatora motora (MGU) —
ako je u opremi
(*)
F70 – 25 ampera, proziran UBRIZVAGANJE / BOBINA (BENZINSKI MOTOR) / MODUL
GREJAČA (DSL)
(*)
F71 – – Rezerva
U SLUČAJU OPASNOSTI
214
