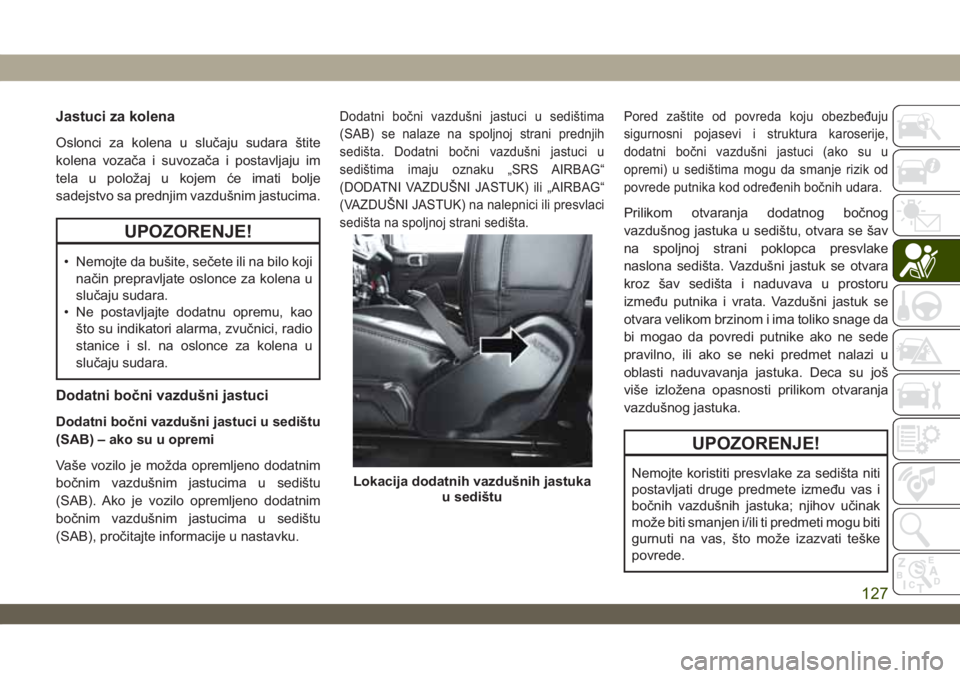

Jastuci za kolena
Oslonci za kolena u slučaju sudara štite
kolena vozača i suvozača i postavljaju im
tela u položaj u kojem će imati bolje
sadejstvo sa prednjim vazdušnim jastucima.
UPOZORENJE!
• Nemojte da bušite, sečete ili na bilo koji
način prepravljate oslonce za kolena u
slučaju sudara.
• Ne postavljajte dodatnu opremu, kao
što su indikatori alarma, zvučnici, radio
stanice i sl. na oslonce za kolena u
slučaju sudara.
Dodatni bočni vazdušni jastuci
Dodatni bočni vazdušni jastuci u sedištu
(SAB) – ako su u opremi
Vaše vozilo je možda opremljeno dodatnim
bočnim vazdušnim jastucima u sedištu
(SAB). Ako je vozilo opremljeno dodatnim
bočnim vazdušnim jastucima u sedištu
(SAB), pročitajte informacije u nastavku.
Dodatni bočni vazdušni jastuci u sedištima
(SAB) se nalaze na spoljnoj strani prednjih
sedišta. Dodatni bočni vazdušni jastuci u
sedištima imaju oznaku „SRS AIRBAG“
(DODATNI VAZDUŠNI JASTUK) ili „AIRBAG“
(VAZDUŠNI JASTUK) na nalepnici ili presvlaci
sedišta na spoljnoj strani sedišta.Pored zaštite od povreda koju obezbeđuju
sigurnosni pojasevi i struktura karoserije,
dodatni bočni vazdušni jastuci (ako su u
opremi) u sedištima mogu da smanje rizik od
povrede putnika kod određenih bočnih udara.
Prilikom otvaranja dodatnog bočnog
vazdušnog jastuka u sedištu, otvara se šav
na spoljnoj strani poklopca presvlake
naslona sedišta. Vazdušni jastuk se otvara
kroz šav sedišta i naduvava u prostoru
između putnika i vrata. Vazdušni jastuk se
otvara velikom brzinom i ima toliko snage da
bi mogao da povredi putnike ako ne sede
pravilno, ili ako se neki predmet nalazi u
oblasti naduvavanja jastuka. Deca su još
više izložena opasnosti prilikom otvaranja
vazdušnog jastuka.
UPOZORENJE!
Nemojte koristiti presvlake za sedišta niti
postavljati druge predmete između vas i
bočnih vazdušnih jastuka; njihov učinak
može biti smanjen i/ili ti predmeti mogu biti
gurnuti na vas, što može izazvati teške
povrede.Lokacija dodatnih vazdušnih jastuka
u sedištu
127

Bočni udari
Bočni vazdušni jastuci osmišljeni su tako da
se aktiviraju kod određenih bočnih udara. Na
osnovu težine i vrste sudara, kontroler
sistema za zaštitu putnika (ORC) utvrđuje da
li je potrebno otvaranje bočnih vazdušnih
jastuka kod određenog tipa udara. Senzori
za bočni udar pomažu kontroleru sistema za
zaštitu u određivanju odgovarajućeg
odgovora na udar. Sistem je kalibrisan da u
slučaju udara koji zahteva naduvavanje
bočnih vazdušnih jastuka radi zaštite
putnika aktivira bočne vazdušne jastuke na
strani vozila koja je udarena. Kod bočnih
udara, bočni vazdušni jastuci se otvaraju
nezavisno; udar u levu stranu otvara samo
bočne vazdušne jastuke sa leve strane, a
udar u desnu stranu otvara samo bočne
vazdušne jastuke na desnoj strani. Samo
oštećenje vozila nije dobar pokazatelj toga
da li je trebalo da se otvore bočni vazdušni
jastuci.
Bočni vazdušni jastuci se neće otvoriti kod
svakog bočnog udara, uključujući i neke
udare pod određenim uglovima ili neke
bočne udare koji ne utiču na odeljak zaputnike. Bočni vazdušni jastuci se mogu
otvoriti prilikom čeonog sudara pod uglom ili
sudara koji nije po sredini vozila kada se
aktiviraju prednji vazdušni jastuci.
Bočni vazdušni jastuci su dodatak sistemu
vezivanja sigurnosnim pojasevima. Brzina
otvaranja bočnih vazdušnih jastuka je veća
od brzine treptaja oka.
UPOZORENJE!
• Putnici, uključujući i decu, koji stoje
pored ili veoma blizu bočnih vazdušnih
jastuka mogu doživeti teške povrede ili
čak i poginuti. Putnici, uključujući i decu,
ne smeju se naslanjati ili spavati
naslonjeni na vrata, bočne prozore ili
oblast u kojoj se bočni vazdušni jastuci
otvaraju, čak i ako se nalaze u sistemu
za vezivanje beba ili dece.
•
Sigurnosni pojasevi (i sistemi za vezivanje
dece gde je moguće) su neophodni da
biste bili zaštićeni u svim sudarima. Oni
vas takođe drže na mestu, a dalje od
oblasti otvaranja bočnih vazdušnih
jastuka. Da bi imali najbolju zaštitu bočnih
UPOZORENJE!
vazdušnih jastuka, putnici moraju vezati
sigurnosni pojas i moraju sedeti uspravno,
leđima naslonjeni na sedište. Deca moraju
biti pravilno vezana u sistemu za
vezivanje dece ili sedištu za decu koje
odgovara uzrastu i težini deteta.
UPOZORENJE!
• Za aktiviranje bočnih vazdušnih jastuka
potreban je prostor. Nemojte se
naslanjati na vrata ili prozor. Sedite
uspravno na sredini sedišta.
• Ako ste preblizu bočnim vazdušnim
jastucima prilikom aktiviranja, to može
da izazove teške povrede ili smrt.
•
Oslanjanje samo na bočne vazdušne
jastuke može da dovede do teških
povreda u slučaju sudara. Bočni vazdušni
jastuci pružaju adekvatnu zaštitu samo u
paru sa sigurnosnim pojasevima. U nekim
sudarima ni ne dolazi do aktivacije bočnih
vazdušnih jastuka. Uvek vezujte
sigurnosni pojas, iako je vozilo opremljeno
bočnim vazdušnim jastucima.
BEZBEDNOST
128

NAPOMENA:
Navlake vazdušnog jastuka se teško
uočavaju u materijalu kojim je obložena
unutrašnjost kabine, ali se otvaraju prilikom
naduvavanja vazdušnog jastuka.
Komponente sistema sa vazdušnim
jastucima
NAPOMENA:
Kontroler sistema za zaštitu putnika (ORC)
nadgleda interna kola i kablove povezane sa
električnim komponentama sistema vazdušnih
jastuka navedenim ispod:
• Kontroler sistema za zaštitu
• Indikator upozorenja za vazdušni
jastuk
• Upravljač i stub upravljača
• Instrument tabla
• Jastuci za kolena
• Vazdušni jastuci za vozača i suvozača
• Držač kopče sigurnosnog pojasa
• Dodatni bočni vazdušni jastuci
• Senzori čeonih i bočnih udara
• Predzatezači sigurnosnih pojaseva
U slučaju aktiviranja vazdušnog
jastuka
Prednji vazdušni jastuci su konstruisani da
se izduvaju odmah posle aktiviranja.
NAPOMENA:
Prednji i/ili bočni vazdušni jastuci se ne
naduvavaju u svim sudarima. To ne znači da
nešto nije u redu sa sistemom vazdušnih
jastuka.
Ako doživite sudar koji pokrene aktivaciju
vazdušnih jastuka, može da se desi nešto ili
sve od sledećeg:
•
Materijal vazdušnog jastuka pri naduvavanju i
izduvavanju ponekad može da izazove
abrazije i/ili crvenilo na koži putnika. Abrazije
su nalik na one koje se dobijaju zbog trenja,
npr. pri klizanju po parketu. Hemikalije u
vazdušnom jastuku nisu uzrok nastanka
abrazija. Abrazije nisu trajne i obično brzo
zacele i nestanu. Međutim, ako za nekoliko
dana ne zacele u velikoj meri ili ako se pojave
plikovi, odmah se obratite doktoru.
• Tokom izduvavanja vazdušnog jastuka
ćete videti čestice nalik na dim. One su
normalni nusproizvod procesa stvaranja
neotrovnog gasa kojim se naduvava
vazdušni jastuk. Te lebdeće čestice mogu
da budu iritantne po kožu. oči, nos i grlo.
Ako su vam iritirane oči ili koža, isperite ih
hladnom vodom. Ako su vam iritirani nos i
grlo, izađite na svež vazduh. Ako se iritacija
nastavi, obratite se lekaru. Ako vam te
čestice dospeju na odeću, očistite je po
uputstvu proizvođača odeće.
Nemojte da vozite vozilo u kojem je došlo do
aktivacije vazdušnih jastuka. U slučaju još
jednog sudara, nećete imati vazdušne
jastuke da vas štite.
UPOZORENJE!
Aktivirani vazdušni jastuci i prednatezači
sigurnosnih pojaseva ne mogu vas zaštiti u
drugom sudaru. Što pre zamenite vazdušne
jastuke, predzatezače sigurnosnih pojaseva
i sklopove uređaja za uvlačenje sigurnosnih
pojaseva kod ovlašćenog prodavca. Takođe
je potrebno servisirati i kontroler sistema za
zaštitu.
129

NAPOMENA:
• Navlake vazdušnog jastuka se teško
uočavaju u materijalu kojim je obložena
unutrašnjost kabine, ali se otvaraju prilikom
naduvavanja vazdušnog jastuka.
• Posle svakog sudara bi trebalo da odmah
odnesete vozilo kod ovlašćenog prodavca.
Unapređeni sistem zaštite u
vanrednim situacijama
U slučaju udara, ako mreža za komunikaciju
i napajanje ostanu netaknuti i u zavisnosti od
prirode događaja, kontroler sistema za
zaštitu će proceniti da li sistem zaštite u
vanrednim situacijama treba da obavi neku
od sledećih radnji:
• Prekine dovod goriva (ako je u opremi)
• Prekine dovod napajanja električnom
motoru (ako je u opremi)
• Uključi svetla upozorenja dok se
akumulator ne isprazni• Uključite unutrašnja svetla. Ona će sijati
sve dok se akumulator ne isprazni ili
15 minuta od intervencije unapređenog
sistema zaštite u vanrednim situacijama.
• Otključa elektronsko zaključavanje vrata.
Vaše vozilo takođe može biti projektovano
da kao odgovor unapređenom sistemu
zaštite u vanrednim situacijama obavi neku
od sledećih radnji:
• Isključi grejač filtera za gorivo, isključi
motor ventilatora sistema za ventilaciju,
zatvori vrata za kruženje vazduha u
sistemu za ventilaciju
• Prekine dovod napajanja akumulatora za:
– Motor
– Električni motor (ako je u opremi)
– Električni servo-upravljač
– Kočioni servo-uređaj
– Električnu ručnu kočnicu
– Birač stepena prenosa automatskog
menjača
– Sirena
– Prednji brisač
– Pumpu za pranje prednjeg svetlaNAPOMENA:
Nakon vanredne situacije obavezno okrenite
paljenje u položaj „STOP (OFF/LOCK)“
(ZAUSTAVLJANJE (ISKLJUČENO/
ZAKLJUČANO)) i izvadite ključ iz prekidača za
paljenje da biste izbegli pražnjenje akumulatora.
Pre nego što resetujete sistem i pokrenete
motor, pažljivo proverite odeljak motora, tlo blizu
odeljka motora i rezervoar goriva u slučaju da
curi gorivo. Ako nakon vanredne situacije ne
postoji curenje goriva ili oštećenje električnih
uređaja vozila (npr. prednjeg svetla), resetujte
sistem prateći postupak opisan ispod.
Unapređeni sistem zaštite u
vanrednim situacijama
Da biste nakon nezgode resetovali funkcije
unapređenog sistema zaštite u vanrednim
situacijama, ključ za paljenje mora biti
promenjen sa pozicije START
(POKRETANJE) ili ON/RUN (UKLJUČENO/
RAD) na poziciju OFF (ISKLJUČENO). Pre
nego što resetujete sistem i pokrenete
motor, pažljivo proverite odeljak motora, tlo
blizu odeljka motora i rezervoar goriva u
slučaju da curi gorivo.
BEZBEDNOST
130

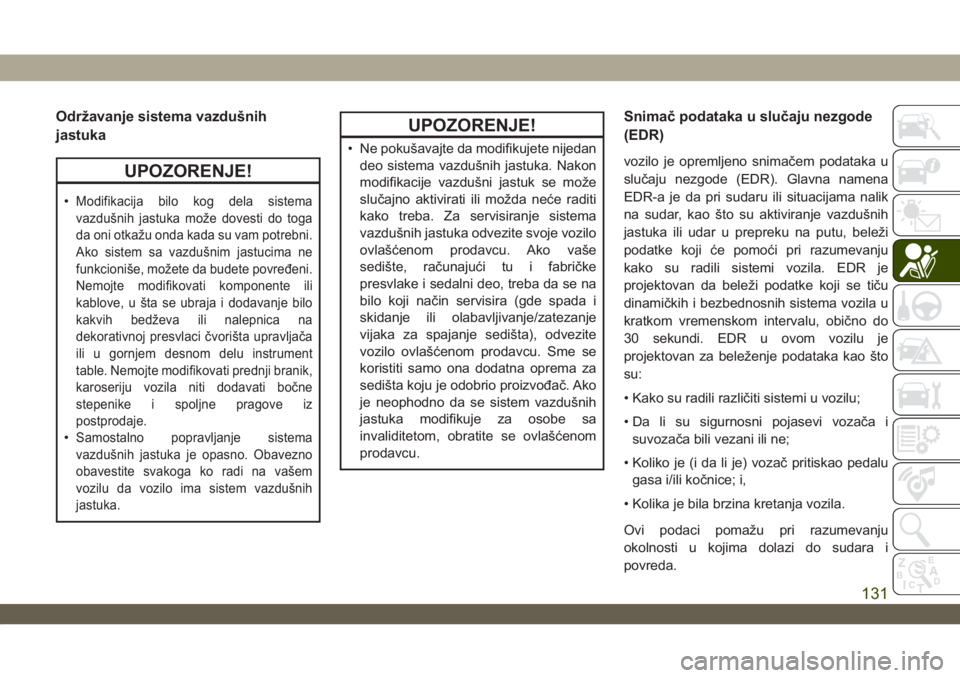

Održavanje sistema vazdušnih
jastuka
UPOZORENJE!
•Modifikacija bilo kog dela sistema
vazdušnih jastuka može dovesti do toga
da oni otkažu onda kada su vam potrebni.
Ako sistem sa vazdušnim jastucima ne
funkcioniše, možete da budete povređeni.
Nemojte modifikovati komponente ili
kablove, u šta se ubraja i dodavanje bilo
kakvih bedževa ili nalepnica na
dekorativnoj presvlaci čvorišta upravljača
ili u gornjem desnom delu instrument
table. Nemojte modifikovati prednji branik,
karoseriju vozila niti dodavati bočne
stepenike i spoljne pragove iz
postprodaje.
•Samostalno popravljanje sistema
vazdušnih jastuka je opasno. Obavezno
obavestite svakoga ko radi na vašem
vozilu da vozilo ima sistem vazdušnih
jastuka.
UPOZORENJE!
• Ne pokušavajte da modifikujete nijedan
deo sistema vazdušnih jastuka. Nakon
modifikacije vazdušni jastuk se može
slučajno aktivirati ili možda neće raditi
kako treba. Za servisiranje sistema
vazdušnih jastuka odvezite svoje vozilo
ovlašćenom prodavcu. Ako vaše
sedište, računajući tu i fabričke
presvlake i sedalni deo, treba da se na
bilo koji način servisira (gde spada i
skidanje ili olabavljivanje/zatezanje
vijaka za spajanje sedišta), odvezite
vozilo ovlašćenom prodavcu. Sme se
koristiti samo ona dodatna oprema za
sedišta koju je odobrio proizvođač. Ako
je neophodno da se sistem vazdušnih
jastuka modifikuje za osobe sa
invaliditetom, obratite se ovlašćenom
prodavcu.
Snimač podataka u slučaju nezgode
(EDR)
vozilo je opremljeno snimačem podataka u
slučaju nezgode (EDR). Glavna namena
EDR-a je da pri sudaru ili situacijama nalik
na sudar, kao što su aktiviranje vazdušnih
jastuka ili udar u prepreku na putu, beleži
podatke koji će pomoći pri razumevanju
kako su radili sistemi vozila. EDR je
projektovan da beleži podatke koji se tiču
dinamičkih i bezbednosnih sistema vozila u
kratkom vremenskom intervalu, obično do
30 sekundi. EDR u ovom vozilu je
projektovan za beleženje podataka kao što
su:
• Kako su radili različiti sistemi u vozilu;
• Da li su sigurnosni pojasevi vozača i
suvozača bili vezani ili ne;
• Koliko je (i da li je) vozač pritiskao pedalu
gasa i/ili kočnice; i,
• Kolika je bila brzina kretanja vozila.
Ovi podaci pomažu pri razumevanju
okolnosti u kojima dolazi do sudara i
povreda.
131

NAPOMENA:
EDR beleži podatke samo u ozbiljnim
situacijama/sudarima; podaci se ne beleže u
normalnim okolnostima vožnje i ne beleže
se lični podaci (ime, pol, uzrast i mesto
sudara). Međutim, ostala lica, kao što je
policija, mogu da kombinuju podatke iz
EDR-a sa ličnim podacima koji se tipično
uzimaju pri istrazi u vezi sa sudarom.
Za očitavanje podataka sa EDR-a je
potrebna posebna oprema i pristup vozilu ili
EDR-u. Pored proizvođača vozila, ostala
lica, kao što je policija, koja imaju specijalnu
opremu, mogu da očitaju te informacije ako
imaju pristup vozilu ili EDR-u.Sistemi za vezivanje dece —
bezbedno prevoženje dece
Svaki putnik u vozilu, uključujući bebe i decu,
mora da bude vezan. Direktiva EZ 2003/
20/EZ nalaže upotrebu sistema za vezivanje
dece u svim zemljama EZ.Deca niža od 1,5 m, kao i deca od 12 godina
i mlađa bi trebalo da se voze pravilno vezana
u zadnjem sedištu, ako je dostupno.
Statistički podaci pokazuju da su deca u
slučaju sudara bezbednija ako se voze
vezana na zadnjem sedištu nego na
prednjem.
UPOZORENJE!
• NIKADA nemojte koristiti sistem za
vezivanje dece okrenut unazad na
sedištu koje je zaštićeno AKTIVNIM
VAZDUŠNIM JASTUKOM ispred
njega, to može izazvati SMRT ili TEŠKE
POVREDE DETETA.
• Sistem za vezivanje dece okrenut
unazad bi trebalo koristiti samo na
zadnjem sedištu u vozilu sa zadnjim
sedištem.
• Aktiviranje prednjeg vazdušnog jastuka
za suvozača može da izazove teške ili
smrtonosne povrede dece mlađe od
12 godina, uključujući i dete u sedištu za
decu okrenutom unazad.
Nalepnica sa upozorenjima na
suvozačevom štitniku od sunca
BEZBEDNOST
132

UPOZORENJE!
• U slučaju sudara dete koje nije vezano
može da postane projektil u vozilu. Sila
može biti toliko velikog intenziteta da
nećete biti u stanju da zadržite na krilu
čak ni dete, bez obzira na to koliko ste
snažni. Dete i drugi putnici mogu da
pretrpe teške povrede ili da poginu.
Svako dete koje se vozi u vašem vozilu
mora biti u sistemu za vezivanje dece
koji je odgovarajući za visinu i težinu
deteta.
Postoji više tipova i veličina sistema za
vezivanje dece, od onih za novorođenčad do
onih za decu koja su skoro dovoljno velika da
koriste sigurnosni pojas za odrasle. Deca bi
trebalo da se voze u sedištima okrenutim
unazad koliko god je moguće – to je položaj
u kojem je dete najzaštićenije pri sudaru.
Pogledajte korisničko uputstvo sedišta za
decu, da biste proverili da li sedište
odgovara vašem detetu. Pažljivo pročitajte i
pridržavajte se svih uputstava i upozorenja u
korisničkom uputstvu sistema za vezivanje
dece i na nalepnicama na sistemu.Sistemi za vezivanje dece u Evropi su
definisani propisom ECE-R44, po kojem se
dele na pet masenih grupa:
Grupa sistema za
vezivanjeGrupa mase
Grupa 0 do 10 kg
Grupa 0+ do 13 kg
Grupa 1 9-18 kg
Grupa 2 15-25 kg
Grupa 3 22-36 kg
Pogledajte nalepnicu na sistemu za
vezivanje dece. Svi odobreni sistemi za
vezivanje dece moraju da na nalepnici
sadrže podatke o odobrenju tipa i kontrolni
žig. Nalepnica mora da bude trajno
zalepljena na sistem za vezivanje dece.
Nemojte da skidate tu nalepnicu sa sistema
za vezivanje dece.
UPOZORENJE!
Izuzetna opasnost! Nemojte da postavljate
sistem za vezivanje dece okrenut unazad
ispred aktivnog vazdušnog jastuka. Za
informacije pogledajte nalepnice na štitniku
UPOZORENJE!
od sunca. Aktiviranje vazdušnog jastuka
prilikom saobraćajne nezgode može da
izazove smrtonosne povrede dece, bez
obzira na jačinu sudara. Preporučuje se da
se deca tokom vožnje uvek drže u sistemu
za vezivanje na zadnjem sedištu, koje je
najzaštićeniji položaj u slučaju sudara.
UPOZORENJE!
Ako je neophodno da se dete tokom
vožnje smesti u sistem za vezivanje dece
okrenut unazad postavljen na sedištu
suvozača, potrebno je deaktivirati prednji i
bočni vazdušni jastuk suvozača (ako su u
opremi, u zavisnosti od verzije/tržišta)
kroz meni Setup (Postavke). Deaktivaciju
bi trebalo potvrditi proverom da li je na
instrument tabli upaljen indikator
upozorenja. Takođe je potrebno povući
sedište suvozača unazad koliko god je
moguće, da bi se sprečilo da sistem za
vezivanje dece dođe u dodir sa
instrument tablom.
133

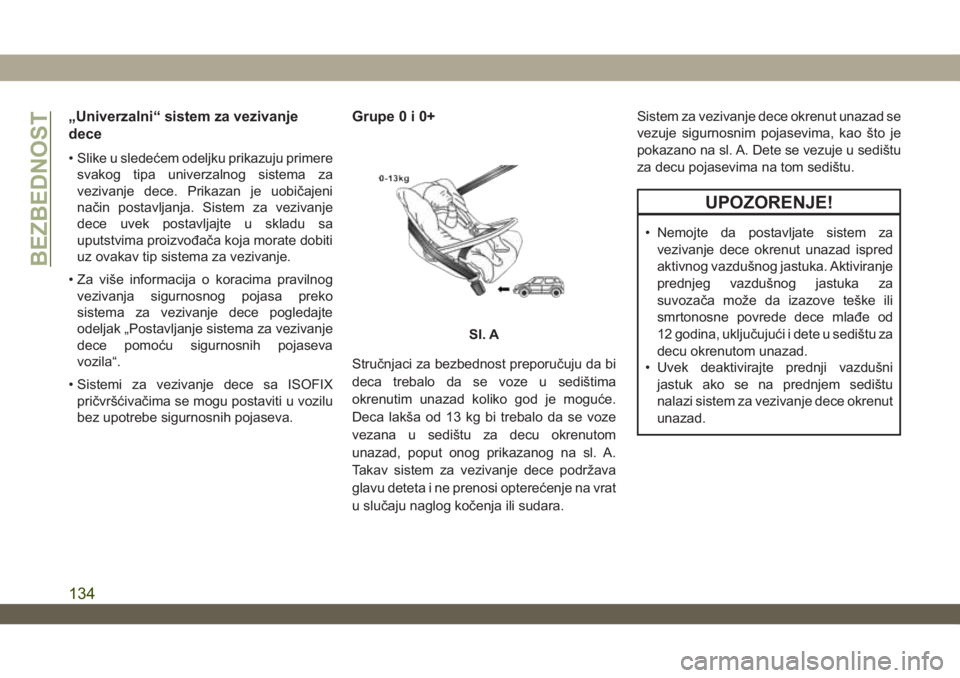

„Univerzalni“ sistem za vezivanje
dece
• Slike u sledećem odeljku prikazuju primere
svakog tipa univerzalnog sistema za
vezivanje dece. Prikazan je uobičajeni
način postavljanja. Sistem za vezivanje
dece uvek postavljajte u skladu sa
uputstvima proizvođača koja morate dobiti
uz ovakav tip sistema za vezivanje.
• Za više informacija o koracima pravilnog
vezivanja sigurnosnog pojasa preko
sistema za vezivanje dece pogledajte
odeljak „Postavljanje sistema za vezivanje
dece pomoću sigurnosnih pojaseva
vozila“.
• Sistemi za vezivanje dece sa ISOFIX
pričvršćivačima se mogu postaviti u vozilu
bez upotrebe sigurnosnih pojaseva.
Grupe0i0+
Stručnjaci za bezbednost preporučuju da bi
deca trebalo da se voze u sedištima
okrenutim unazad koliko god je moguće.
Deca lakša od 13 kg bi trebalo da se voze
vezana u sedištu za decu okrenutom
unazad, poput onog prikazanog na sl. A.
Takav sistem za vezivanje dece podržava
glavu deteta i ne prenosi opterećenje na vrat
u slučaju naglog kočenja ili sudara.Sistem za vezivanje dece okrenut unazad se
vezuje sigurnosnim pojasevima, kao što je
pokazano na sl. A. Dete se vezuje u sedištu
za decu pojasevima na tom sedištu.
UPOZORENJE!
• Nemojte da postavljate sistem za
vezivanje dece okrenut unazad ispred
aktivnog vazdušnog jastuka. Aktiviranje
prednjeg vazdušnog jastuka za
suvozača može da izazove teške ili
smrtonosne povrede dece mlađe od
12 godina, uključujući i dete u sedištu za
decu okrenutom unazad.
• Uvek deaktivirajte prednji vazdušni
jastuk ako se na prednjem sedištu
nalazi sistem za vezivanje dece okrenut
unazad.
Sl. A
BEZBEDNOST
134
