2019 JEEP WRANGLER UNLIMITED Knjižica za upotrebu i održavanje (in Serbian)

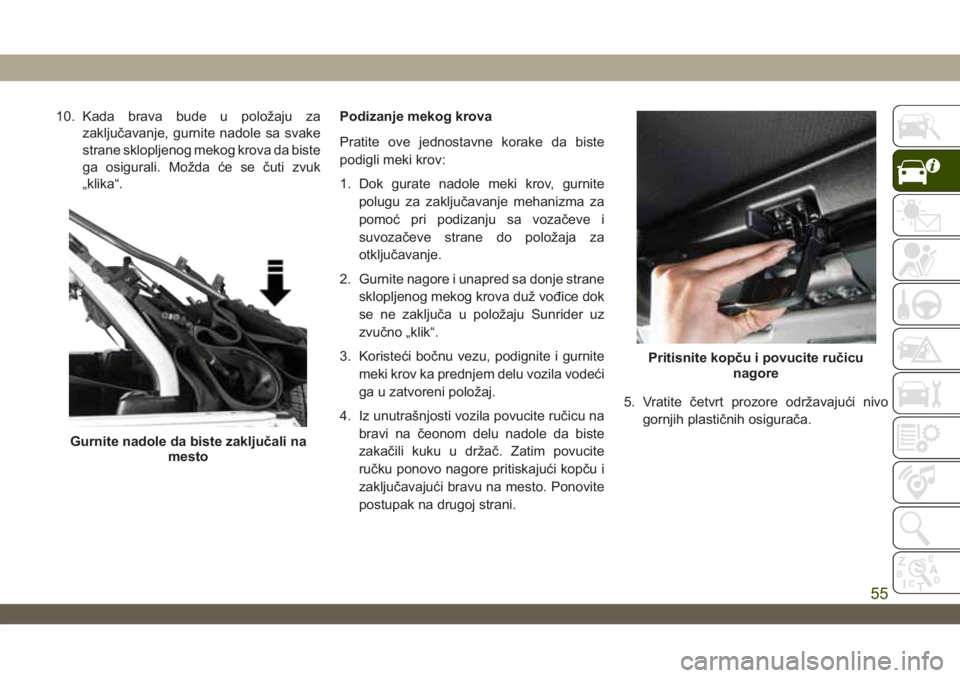

10. Kada brava bude u položaju za
zaključavanje, gurnite nadole sa svake
strane sklopljenog mekog krova da biste
ga osigurali. Možda će se čuti zvuk
„klika“.Podizanje mekog krova
Pratite ove jednostavne korake da biste
podigli meki krov:
1. Dok gurate nadole meki krov, gurnite
polugu za zaključavanje mehanizma za
pomoć pri podizanju sa vozačeve i
suvozačeve strane do položaja za
otključavanje.
2. Gurnite nagore i unapred sa donje strane
sklopljenog mekog krova duž vođice dok
se ne zaključa u položaju Sunrider uz
zvučno „klik“.
3. Koristeći bočnu vezu, podignite i gurnite
meki krov ka prednjem delu vozila vodeći
ga u zatvoreni položaj.
4. Iz unutrašnjosti vozila povucite ručicu na
bravi na čeonom delu nadole da biste
zakačili kuku u držač. Zatim povucite
ručku ponovo nagore pritiskajući kopču i
zaključavajući bravu na mesto. Ponovite
postupak na drugoj strani.5. Vratite četvrt prozore održavajući nivo
gornjih plastičnih osigurača.
Gurnite nadole da biste zaključali na
mesto
Pritisnite kopču i povucite ručicu
nagore
55

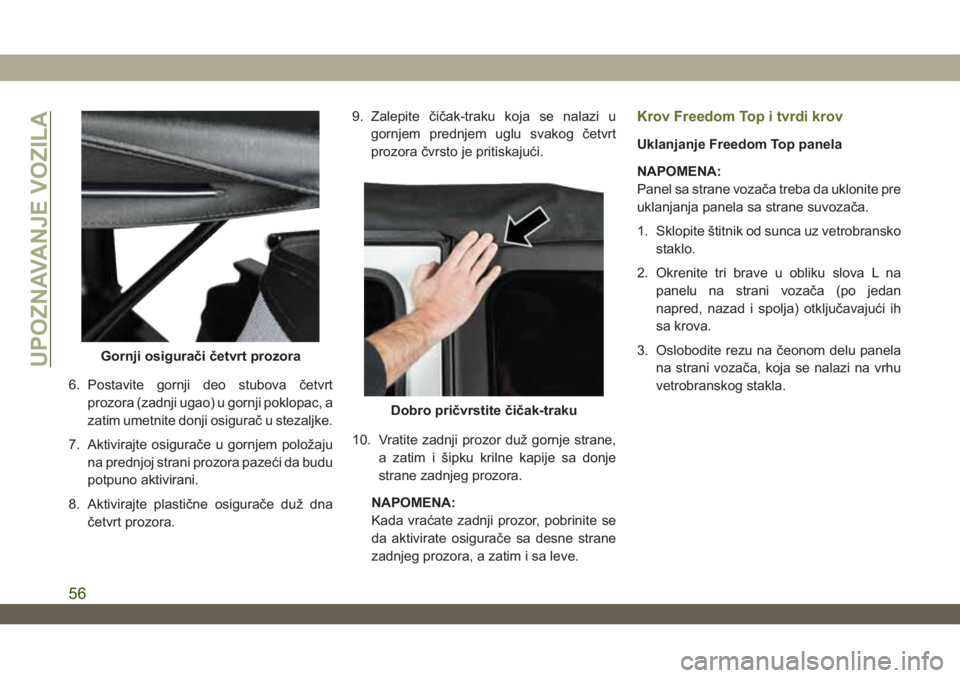

6. Postavite gornji deo stubova četvrt
prozora (zadnji ugao) u gornji poklopac, a
zatim umetnite donji osigurač u stezaljke.
7. Aktivirajte osigurače u gornjem položaju
na prednjoj strani prozora pazeći da budu
potpuno aktivirani.
8. Aktivirajte plastične osigurače duž dna
četvrt prozora.9. Zalepite čičak-traku koja se nalazi u
gornjem prednjem uglu svakog četvrt
prozora čvrsto je pritiskajući.
10. Vratite zadnji prozor duž gornje strane,
a zatim i šipku krilne kapije sa donje
strane zadnjeg prozora.
NAPOMENA:
Kada vraćate zadnji prozor, pobrinite se
da aktivirate osigurače sa desne strane
zadnjeg prozora, a zatim i sa leve.
Krov Freedom Top i tvrdi krov
Uklanjanje Freedom Top panela
NAPOMENA:
Panel sa strane vozača treba da uklonite pre
uklanjanja panela sa strane suvozača.
1. Sklopite štitnik od sunca uz vetrobransko
staklo.
2. Okrenite tri brave u obliku slova L na
panelu na strani vozača (po jedan
napred, nazad i spolja) otključavajući ih
sa krova.
3. Oslobodite rezu na čeonom delu panela
na strani vozača, koja se nalazi na vrhu
vetrobranskog stakla.
Gornji osigurači četvrt prozora
Dobro pričvrstite čičak-traku
UPOZNAVANJE VOZILA
56

4. Uklonite panel sa strane vozača.
5. Ponovite navedene korake da biste
uklonili panel sa strane suvozača.
NAPOMENA:
Vozila opremljena krovom Freedom Top
imaju u opremi vreću za skladištenje koja
omogućava da u nju uskladištite Freedom
Top panele.Vraćanje Freedom Top panela
Pratite uputstvo za uklanjanje po obrnutom
redosledu vraćajući panel sa strane
suvozačaprepanela sa strane vozača.
NAPOMENA:
Da biste sprečili curenje vode, sa zaptivki i
Freedom Top panela treba pre vraćanja
obrisati prašinu i nečistoće.
Uklanjanje tvrdog krova
1. Uklonite oba prednja panela kao što je
opisano iznad.
2. Otvorite oboja vrata.
3. Pomoću isporučenog Torx odvijača br.
50 i zapora uklonite Torx zavrtnje koji
pričvršćuju tvrdi krov na B-stub (blizu
gornjeg dela prednjih vrata) sa obe
strane.4.Uklonite šest Torx zavrtanja koji pričvršćuju
tvrdi krov za vozilo (duž unutrašnje bočne
strane — po tri zavrtnja sa svake strane)
koristeći Torx odvijač br. 50.
Reze panela sa strane vozača
1 — Brave u obliku slova L
2 — Reza na čeonom delu
Mesto Torx zavrtnja — prikazano na
strani vozača
57

5.Otvorite krilnu kapiju do kraja da obezbedite
prostor zadnjeg prozorskog stakla.
Podignite zadnje prozorsko staklo.
6. Pronađite oklop provodnika i crevo za
pranje vetrobranskog stakla u zadnjem
levom unutrašnjem uglu vozila.
7. Isključite snop provodnika pomoću
jezička za otpuštanje, a zatim i crevo za
pranje vetrobranskog stakla gurajući
dugme za otpuštanje na crevu.8. Spustite staklo zadnjeg prozora i
zatvorite krilnu kapiju.
9. Uklonite tvrdi krov s vozila. Stavite tvrdi
krov na meku podlogu kako bi izbegli
oštećenje.NAPOMENA:
Da biste vratili tvrdi krov, pratite uputstvo po
obrnutom redosledu.
Potpune korisničke informacije možete
da nađete u korisničkom priručniku.
OPREZ!
• Prednji panel(i) se mora(ju) postaviti
pravilno kako bi se obezbedilo
zaptivanje. Nepravilno postavljanje
može prouzrokovati da voda prodre u
unutrašnjost vozila.
• Prednji čvrsti panel se mora postaviti
pravilno kako bi se obezbedilo
zaptivanje. Nepravilno postavljanje
može prouzrokovati da voda prodre u
unutrašnjost vozila.
• Tvrdi krov nije konstruisan da nosi bilo
koji dodatni teret kao što je krovna
polica, rezervne gume, oprema za
građevinarstvo, lov i kampovanje i/ili
prtljag itd. Takođe, on nije konstruisan
kao strukturni deo vozila i zato ne može
da izdrži bilo koji dodatni teret osim
padavina (kiša, sneg itd.).
Mesta Torx zavrtanja — prikazano
na strani suvozača
Mesto snopa provodnika i creva za
pranje vetrobranskog stakla
1 — Snop provodnika
2 — Crevo za pranje vetrobranskog
stakla
UPOZNAVANJE VOZILA
58

OPREZ!
• Nemojte da pomerate vozilo dok se
krov potpuno ne sastavi sa okvirom
vetrobranskog stakla i stranama
karoserije ili dok se potpuno ne skloni.
• Za uklanjanje tvrdog krova je potrebno
četiri odrasle osobe na svakom uglu.
Nepoštovanje ove mere opreza bi
moglo da prouzrokuje oštećenje tvrdog
krova.
Dvostruki krov – ako je u opremi
Ako je vozilo opremljeno dvostrukim krovom,
sistem mekog krova biće isporučen u
zasebnoj kutiji u zadnjem delu vozila samo
za potrebe isporuke.
Ako uklanjate meki krov, uverite se da su
mehanizmi za pomoć pri podizanju saobe
strane sklopljenog mekog krova u
„zaključanom“položaju pre uklanjanja, kao i
da se zvuk „klika“ čuje kada pritisnete nadole
luk br. 1 na oba mehanizma za pomoć pri
podizanju.NAPOMENA:
• Meki i tvrdi krov treba da se koriste
odvojeno.
• Garancija za vozilo neće pokriti štetu
nastalu kao posledicu postavljanja oba
krova u isto vreme.
•Potpune korisničke informacije možete
da nađete u korisničkom priručniku.
Turbulencije usled udara vetra
Turbulencije usled udara vetra se mogu
opisati kao perkusioni zvuci slični zvuku
helikoptera. Ako se turbulencije usled udara
vetra jave kada su otvoreni zadnji prozori,
podesite prednje i zadnje prozore zajedno.
Mehanizam za pomoć pri podizanju
1 — Položaj za zaključavanje
2 — Torx zavrtnji br. 40
59

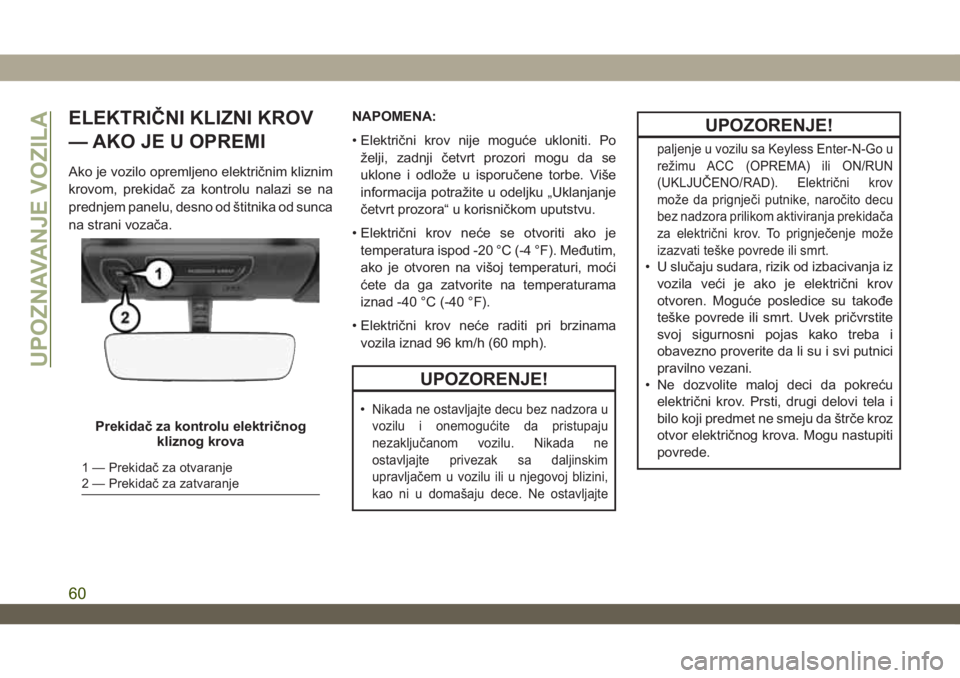

ELEKTRIČNI KLIZNI KROV
— AKO JE U OPREMI
Ako je vozilo opremljeno električnim kliznim
krovom, prekidač za kontrolu nalazi se na
prednjem panelu, desno od štitnika od sunca
na strani vozača.NAPOMENA:
• Električni krov nije moguće ukloniti. Po
želji, zadnji četvrt prozori mogu da se
uklone i odlože u isporučene torbe. Više
informacija potražite u odeljku „Uklanjanje
četvrt prozora“ u korisničkom uputstvu.
• Električni krov neće se otvoriti ako je
temperatura ispod -20 °C (-4 °F). Međutim,
ako je otvoren na višoj temperaturi, moći
ćete da ga zatvorite na temperaturama
iznad -40 °C (-40 °F).
• Električni krov neće raditi pri brzinama
vozila iznad 96 km/h (60 mph).
UPOZORENJE!
•Nikada ne ostavljajte decu bez nadzora u
vozilu i onemogućite da pristupaju
nezaključanom vozilu. Nikada ne
ostavljajte privezak sa daljinskim
upravljačem u vozilu ili u njegovoj blizini,
kao ni u domašaju dece. Ne ostavljajte
UPOZORENJE!
paljenje u vozilu sa Keyless Enter-N-Go u
režimu ACC (OPREMA) ili ON/RUN
(UKLJUČENO/RAD). Električni krov
može da prignječi putnike, naročito decu
bez nadzora prilikom aktiviranja prekidača
za električni krov. To prignječenje može
izazvati teške povrede ili smrt.
• U slučaju sudara, rizik od izbacivanja iz
vozila veći je ako je električni krov
otvoren. Moguće posledice su takođe
teške povrede ili smrt. Uvek pričvrstite
svoj sigurnosni pojas kako treba i
obavezno proverite da li su i svi putnici
pravilno vezani.
• Ne dozvolite maloj deci da pokreću
električni krov. Prsti, drugi delovi tela i
bilo koji predmet ne smeju da štrče kroz
otvor električnog krova. Mogu nastupiti
povrede.
Prekidač za kontrolu električnog
kliznog krova
1 — Prekidač za otvaranje
2 — Prekidač za zatvaranje
UPOZNAVANJE VOZILA
60

Otvaranje električnog krova
Ekspresni režim
Pritisnite prekidač za otvaranje i otpustite ga
u roku od pola sekunde. Električni krov
otvoriće se automatski u otvoreni položaj. To
se zove „brzo otvaranje”. Tokom postupka
Express Open (Brzo otvaranje), bilo kakvo
pomeranje prekidača zaustaviće električni
krov.
„Manual Mode“ (Ručni režim)
Da biste otvorili električni krov ručno,
pritisnite i zadržite prekidač za otvaranje.
Električni krov zaustaviće se automatski u
otvorenom položaju. Bilo kakvo otpuštanje
prekidača zaustaviće pomeranje. Električni
krov ostaće delimično otvoren sve dok opet
ne pritisnete i zadržite prekidač.
Zatvaranje električnog krova
Ekspresni režim
Pritisnite prekidač za zatvaranje i otpustite
ga u roku od pola sekunde. Električni krov
potpuno će se zatvoriti i automatski
zaustaviti. To se zove „brzo zatvaranje”.Tokom postupka Express Close (Brzo
zatvaranje), bilo kakvo pomeranje prekidača
zaustaviće električni krov.
„Manual Mode“ (Ručni režim)
Da biste zatvorili električni krov ručno,
pritisnite i zadržite prekidač za zatvaranje.
Električni krov će se pomeriti unapred i
automatski zaustaviti u potpuno zatvorenom
položaju. Bilo kakvo otpuštanje prekidača
zaustaviće pomeranje. Električni krov
ostaće delimično zatvoren sve dok opet ne
pritisnete i zadržite prekidač.
Funkcija zaštite od prikleštenja
Ova funkcija će detektovati prepreku
prilikom otvaranja električnog krova tokom
postupka brzog zatvaranja. Ako se detektuje
prepreka na putanji pomeranja električnog
krova, električni krov će se automatski
skupiti. Ako do toga dođe, uklonite prepreku.
Zatim pritisnite prekidač za zatvaranje i
pustite u položaju Express Close (Brzo
zatvaranje).
UPOZORENJE!
Ne postoji automatska zaštita od
prikleštenja kada je električni krov skoro
zatvoren. Da biste sprečili povrede, pre
zatvaranja prozora morate skloniti ruke,
šake, prste i druge predmete sa putanje
kretanja krova.
NAPOMENA:
Ako u tri uzastopna pokušaja zatvaranja
električnog krova dođe do povlačenja usled
aktiviranja funkcije za zaštitu od prikleštenja,
zaštita od prikleštenja biće onemogućena i
biće potrebno da električni krov zatvorite u
ručnom režimu.
61

HAUBA
Otvaranje haube
Otpustite obe brave haube.
Podignite haubu i pronađite bezbednosnu
bravu koja se nalazi na sredini otvora haube.
Gurnite bezbednosnu bravu ka levoj strani
vozila da biste otvorili haubu. Možda ćete
morati blago da gurnete haubu nadole pre
nego što gurnete bezbednosnu bravu.
Umetnite potpornu šipku u prorez na haubi.
Zatvaranje haube
Da biste zatvorili haubu, uklonite potpornu
šipku sa table haube i postavite je u stezaljku
za pričvršćivanje. Polako spustite haubu.
Pričvrstite obe brave haube.
UPOZORENJE!
Pre pokretanja vozila proverite da li je
hauba potpuno zatvorena. Ako hauba nije
zatvorena kako treba, mogla bi da se
otvori dok je vozilo u pokretu i tako vam
blokira pogled. Nepoštovanje ovog
upozorenja može da prouzrokuje ozbiljne
ili fatalne povrede.
ZADNJA KRILNA KAPIJA
Zadnja krilna kapija može se otključati pomoću
ključa, priveska sa daljinskim upravljačem za
ulazak bez ključa ili aktiviranjem prekidača
električnog zaključavanja vrata, koji se nalaze
na prednjim vratima ili hvatanjem ručke ako je
opremljena sistemom Keyless Enter-N-Go.
Da biste otvorili krilnu kapiju, povucite ručku
kapije.
NAPOMENA:
Zatvorite zadnji leptir prozor pre nego što
pokušate da zatvorite krilnu kapiju (samo za
modele s tvrdim krovom).
Mesta brava haubeRučka krilne kapije
UPOZNAVANJE VOZILA
62
