2019 JEEP GRAND CHEROKEE Libretto Uso Manutenzione (in Italian)

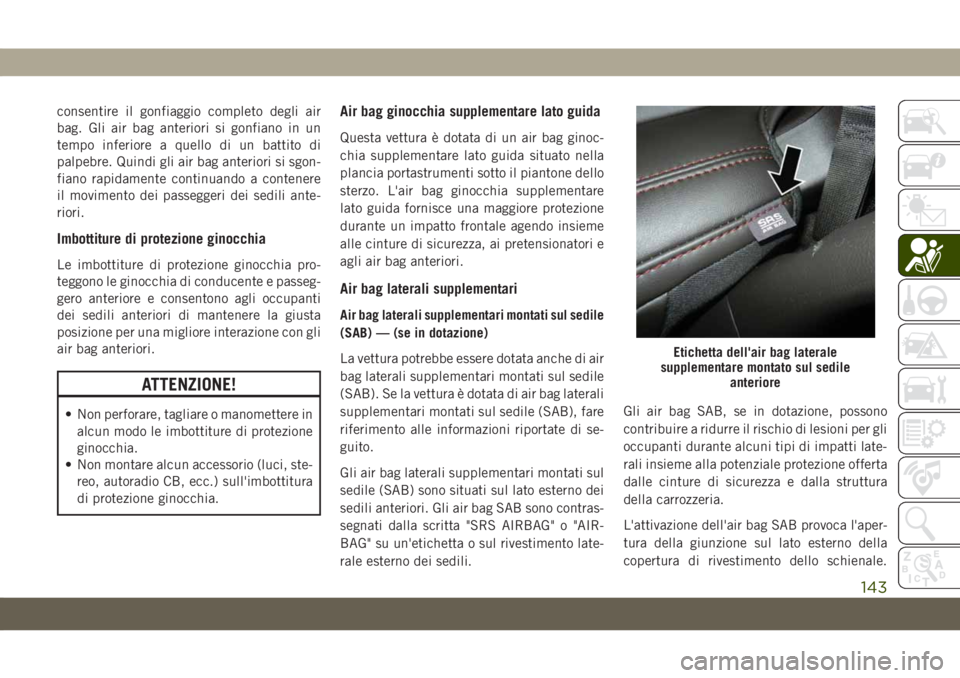

consentire il gonfiaggio completo degli air
bag. Gli air bag anteriori si gonfiano in un
tempo inferiore a quello di un battito di
palpebre. Quindi gli air bag anteriori si sgon-
fiano rapidamente continuando a contenere
il movimento dei passeggeri dei sedili ante-
riori.
Imbottiture di protezione ginocchia
Le imbottiture di protezione ginocchia pro-
teggono le ginocchia di conducente e passeg-
gero anteriore e consentono agli occupanti
dei sedili anteriori di mantenere la giusta
posizione per una migliore interazione con gli
air bag anteriori.
ATTENZIONE!
• Non perforare, tagliare o manomettere in
alcun modo le imbottiture di protezione
ginocchia.
• Non montare alcun accessorio (luci, ste-
reo, autoradio CB, ecc.) sull'imbottitura
di protezione ginocchia.
Air bag ginocchia supplementare lato guida
Questa vettura è dotata di un air bag ginoc-
chia supplementare lato guida situato nella
plancia portastrumenti sotto il piantone dello
sterzo. L'air bag ginocchia supplementare
lato guida fornisce una maggiore protezione
durante un impatto frontale agendo insieme
alle cinture di sicurezza, ai pretensionatori e
agli air bag anteriori.
Air bag laterali supplementari
Air bag laterali supplementari montati sul sedile
(SAB) — (se in dotazione)
La vettura potrebbe essere dotata anche di air
bag laterali supplementari montati sul sedile
(SAB). Se la vettura è dotata di air bag laterali
supplementari montati sul sedile (SAB), fare
riferimento alle informazioni riportate di se-
guito.
Gli air bag laterali supplementari montati sul
sedile (SAB) sono situati sul lato esterno dei
sedili anteriori. Gli air bag SAB sono contras-
segnati dalla scritta "SRS AIRBAG" o "AIR-
BAG" su un'etichetta o sul rivestimento late-
rale esterno dei sedili.Gli air bag SAB, se in dotazione, possono
contribuire a ridurre il rischio di lesioni per gli
occupanti durante alcuni tipi di impatti late-
rali insieme alla potenziale protezione offerta
dalle cinture di sicurezza e dalla struttura
della carrozzeria.
L'attivazione dell'air bag SAB provoca l'aper-
tura della giunzione sul lato esterno della
copertura di rivestimento dello schienale.
Etichetta dell'air bag laterale
supplementare montato sul sedile
anteriore
143

L'air bag SAB si gonfia, fuoriuscendo dalla
giunzione del sedile, nello spazio tra l'occu-
pante e la porta. L'air bag SAB si gonfia a una
velocità estremamente elevata e con una
forza tale che potrebbe provocare lesioni se
non si è seduti correttamente o se vi sono
oggetti che occupano lo spazio di gonfiaggio.
I bambini sono esposti a un rischio di lesioni
di gran lunga maggiore in caso di attivazione
di un air bag.
ATTENZIONE!
Non utilizzare fodere coprisedile e non
interporre altri oggetti tra l'occupante e
l'air bag laterale; le prestazioni possono
risultare compromesse e/o gli oggetti inter-
posti possono provocare gravi lesioni.

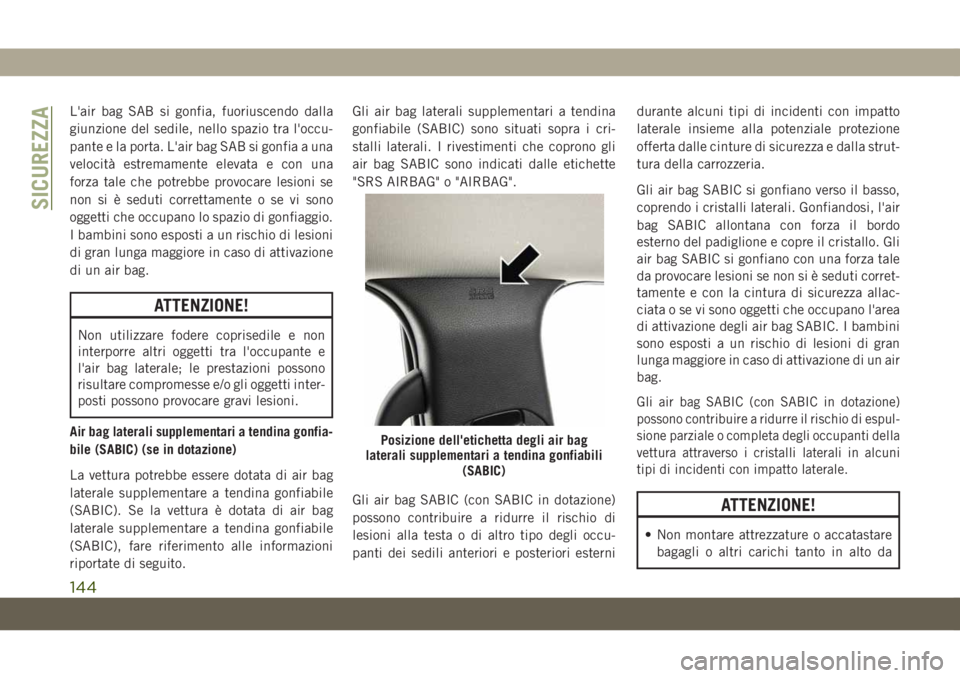

Air bag laterali supplementari a tendina gonfia-
bile (SABIC) (se in dotazione)
La vettura potrebbe essere dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC). Se la vettura è dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC), fare riferimento alle informazioni
riportate di seguito.Gli air bag laterali supplementari a tendina
gonfiabile (SABIC) sono situati sopra i cri-
stalli laterali. I rivestimenti che coprono gli
air bag SABIC sono indicati dalle etichette
"SRS AIRBAG" o "AIRBAG".
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
lesioni alla testa o di altro tipo degli occu-
panti dei sedili anteriori e posteriori esternidurante alcuni tipi di incidenti con impatto
laterale insieme alla potenziale protezione
offerta dalle cinture di sicurezza e dalla strut-
tura della carrozzeria.
Gli air bag SABIC si gonfiano verso il basso,
coprendo i cristalli laterali. Gonfiandosi, l'air
bag SABIC allontana con forza il bordo
esterno del padiglione e copre il cristallo. Gli
air bag SABIC si gonfiano con una forza tale
da provocare lesioni se non si è seduti corret-
tamente e con la cintura di sicurezza allac-
ciata o se vi sono oggetti che occupano l'area
di attivazione degli air bag SABIC. I bambini
sono esposti a un rischio di lesioni di gran
lunga maggiore in caso di attivazione di un air
bag.
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di espul-
sione parziale o completa degli occupanti della
vettura attraverso i cristalli laterali in alcuni
tipi di incidenti con impatto laterale.
ATTENZIONE!
• Non montare attrezzature o accatastare
bagagli o altri carichi tanto in alto da
Posizione dell'etichetta degli air bag
laterali supplementari a tendina gonfiabili
(SABIC)
SICUREZZA
144

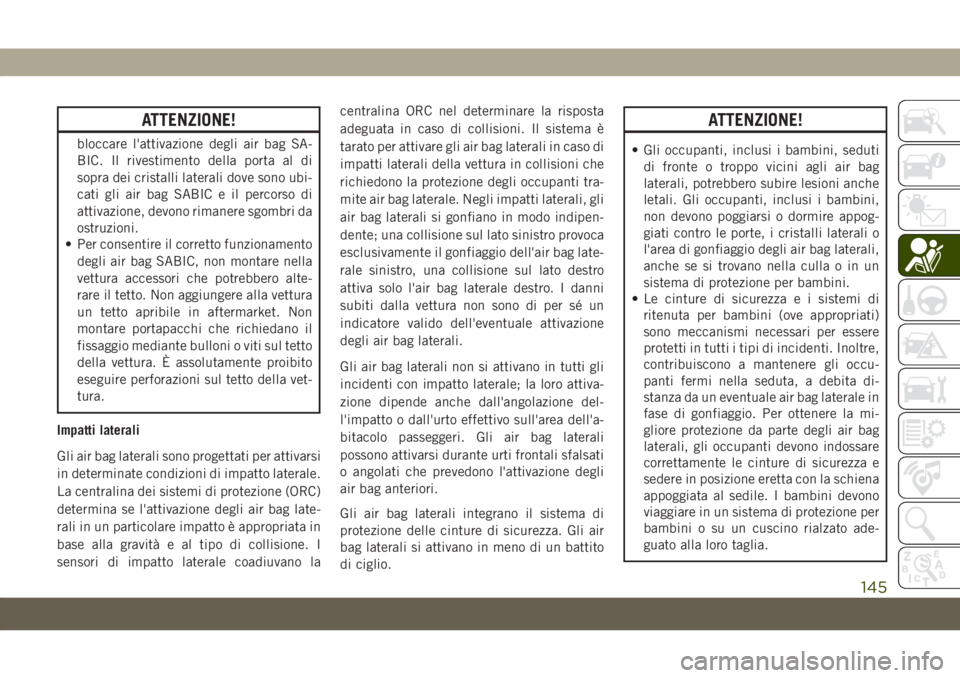

ATTENZIONE!
bloccare l'attivazione degli air bag SA-
BIC. Il rivestimento della porta al di
sopra dei cristalli laterali dove sono ubi-
cati gli air bag SABIC e il percorso di
attivazione, devono rimanere sgombri da
ostruzioni.
• Per consentire il corretto funzionamento
degli air bag SABIC, non montare nella
vettura accessori che potrebbero alte-
rare il tetto. Non aggiungere alla vettura
un tetto apribile in aftermarket. Non
montare portapacchi che richiedano il
fissaggio mediante bulloni o viti sul tetto
della vettura. È assolutamente proibito
eseguire perforazioni sul tetto della vet-
tura.
Impatti laterali
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di impatto laterale.
La centralina dei sistemi di protezione (ORC)
determina se l'attivazione degli air bag late-
rali in un particolare impatto è appropriata in
base alla gravità e al tipo di collisione. I
sensori di impatto laterale coadiuvano lacentralina ORC nel determinare la risposta
adeguata in caso di collisioni. Il sistema è
tarato per attivare gli air bag laterali in caso di
impatti laterali della vettura in collisioni che
richiedono la protezione degli occupanti tra-
mite air bag laterale. Negli impatti laterali, gli
air bag laterali si gonfiano in modo indipen-
dente; una collisione sul lato sinistro provoca
esclusivamente il gonfiaggio dell'air bag late-
rale sinistro, una collisione sul lato destro
attiva solo l'air bag laterale destro. I danni
subiti dalla vettura non sono di per sé un
indicatore valido dell'eventuale attivazione
degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
incidenti con impatto laterale; la loro attiva-
zione dipende anche dall'angolazione del-
l'impatto o dall'urto effettivo sull'area dell'a-
bitacolo passeggeri. Gli air bag laterali
possono attivarsi durante urti frontali sfalsati
o angolati che prevedono l'attivazione degli
air bag anteriori.
Gli air bag laterali integrano il sistema di
protezione delle cinture di sicurezza. Gli air
bag laterali si attivano in meno di un battito
di ciglio.
ATTENZIONE!
• Gli occupanti, inclusi i bambini, seduti
di fronte o troppo vicini agli air bag
laterali, potrebbero subire lesioni anche
letali. Gli occupanti, inclusi i bambini,
non devono poggiarsi o dormire appog-
giati contro le porte, i cristalli laterali o
l'area di gonfiaggio degli air bag laterali,
anche se si trovano nella culla o in un
sistema di protezione per bambini.
• Le cinture di sicurezza e i sistemi di
ritenuta per bambini (ove appropriati)
sono meccanismi necessari per essere
protetti in tutti i tipi di incidenti. Inoltre,
contribuiscono a mantenere gli occu-
panti fermi nella seduta, a debita di-
stanza da un eventuale air bag laterale in
fase di gonfiaggio. Per ottenere la mi-
gliore protezione da parte degli air bag
laterali, gli occupanti devono indossare
correttamente le cinture di sicurezza e
sedere in posizione eretta con la schiena
appoggiata al sedile. I bambini devono
viaggiare in un sistema di protezione per
bambini o su un cuscino rialzato ade-
guato alla loro taglia.
145

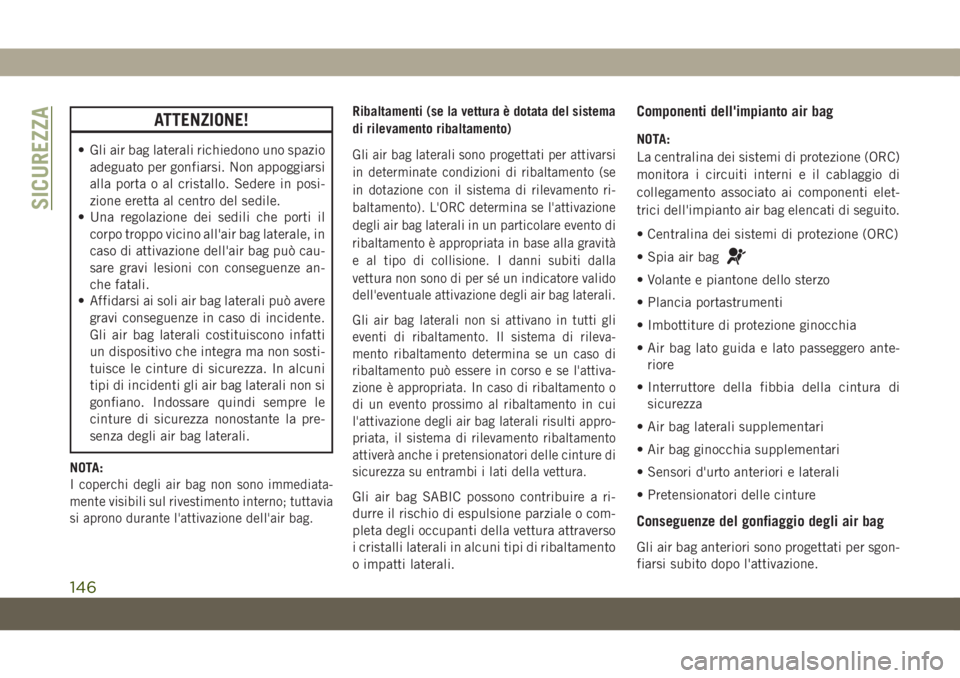

ATTENZIONE!
• Gli air bag laterali richiedono uno spazio
adeguato per gonfiarsi. Non appoggiarsi
alla porta o al cristallo. Sedere in posi-
zione eretta al centro del sedile.
• Una regolazione dei sedili che porti il
corpo troppo vicino all'air bag laterale, in
caso di attivazione dell'air bag può cau-
sare gravi lesioni con conseguenze an-
che fatali.
• Affidarsi ai soli air bag laterali può avere
gravi conseguenze in caso di incidente.
Gli air bag laterali costituiscono infatti
un dispositivo che integra ma non sosti-
tuisce le cinture di sicurezza. In alcuni
tipi di incidenti gli air bag laterali non si
gonfiano. Indossare quindi sempre le
cinture di sicurezza nonostante la pre-
senza degli air bag laterali.
NOTA:
I
coperchi degli air bag non sono immediata-
mente visibili sul rivestimento interno; tuttavia
si aprono durante l'attivazione dell'air bag.
Ribaltamenti (se la vettura è dotata del sistema
di rilevamento ribaltamento)
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di ribaltamento (se
in dotazione con il sistema di rilevamento ri-
baltamento). L'ORC determina se l'attivazione
degli air bag laterali in un particolare evento di
ribaltamento è appropriata in base alla gravità
e al tipo di collisione. I danni subiti dalla
vettura non sono di per sé un indicatore valido
dell'eventuale attivazione degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
eventi di ribaltamento. Il sistema di rileva-
mento ribaltamento determina se un caso di
ribaltamento può essere in corso e se l'attiva-
zione è appropriata. In caso di ribaltamento o
di un evento prossimo al ribaltamento in cui
l'attivazione degli air bag laterali risulti appro-
priata, il sistema di rilevamento ribaltamento
attiverà anche i pretensionatori delle cinture di
sicurezza su entrambi i lati della vettura.
Gli air bag SABIC possono contribuire a ri-
durre il rischio di espulsione parziale o com-
pleta degli occupanti della vettura attraverso
i cristalli laterali in alcuni tipi di ribaltamento
o impatti laterali.
Componenti dell'impianto air bag
NOTA:
La centralina dei sistemi di protezione (ORC)
monitora i circuiti interni e il cablaggio di
collegamento associato ai componenti elet-
trici dell'impianto air bag elencati di seguito.
• Centralina dei sistemi di protezione (ORC)
• Spia air bag
• Volante e piantone dello sterzo
• Plancia portastrumenti
• Imbottiture di protezione ginocchia
• Air bag lato guida e lato passeggero ante-
riore
• Interruttore della fibbia della cintura di
sicurezza
• Air bag laterali supplementari
• Air bag ginocchia supplementari
• Sensori d'urto anteriori e laterali
• Pretensionatori delle cinture
Conseguenze del gonfiaggio degli air bag
Gli air bag anteriori sono progettati per sgon-
fiarsi subito dopo l'attivazione.
SICUREZZA
146

NOTA:
Gli air bag anteriori e/o laterali non si attivano
in tutti gli urti, il che non significa che
l'impianto sia difettoso.
Il gonfiaggio degli air bag in caso di incidente
può avere le seguenti conseguenze.
• Il nylon con cui è costruito l'air bag può
causare abrasioni e/o arrossamenti della
pelle agli occupanti dei sedili. Le abrasioni
sono simili alle ustioni da sfregamento,
come quelle causate da una fune o scivo-
lando su un tappeto o rivestimento di una
palestra. Non sono provocate da contatto
con sostanze chimiche. In genere non sono
permanenti e guariscono rapidamente.
Qualora tuttavia non regrediscano in modo
significativo nel giro di pochi giorni, o qua-
lora si formino vesciche, è opportuno con-
sultare immediatamente un medico.
• Quando gli air bag si sgonfiano, è possibile
notare delle particelle simili a fumo. Si
tratta di un normale sottoprodotto del pro-
cesso che ha generato il gas atossico usato
per il gonfiaggio. Queste particelle in so-
spensione possono provocare l'irritazione
della pelle, degli occhi, del naso o della
gola. In caso di irritazione della pelle o degliocchi lavare la parte interessata con acqua
fresca. Per l'irritazione del naso o della gola
sarà sufficiente uscire all'aperto e respirare
aria fresca. Se le irritazioni persistono con-
sultare un medico. Qualora queste parti-
celle si depositino sugli indumenti, elimi-
narle attenendosi alle istruzioni di pulizia
fornite sull'etichetta presente sul capo
d'abbigliamento.
Non proseguire la marcia dopo il gonfiaggio
degli air bag. Infatti, in caso di eventuale
ulteriore collisione, gli air bag non potranno
più garantire alcuna protezione.
ATTENZIONE!
Dopo il loro intervento, gli air bag e i
pretensionatori delle cinture sono inutiliz-
zabili. Provvedere quanto prima alla sosti-
tuzione degli air bag, dei pretensionatori
delle cinture di sicurezza e dei complessivi
arrotolatori delle cinture anteriori presso la
Rete Assistenziale. Richiedere inoltre l'in-
tervento sulla centralina dei sistemi di
protezione (ORC).NOTA:
• I coperchi degli air bag non sono immedia-
tamente visibili sul rivestimento interno;
tuttavia si aprono durante l'attivazione del-
l'air bag.
• Dopo un incidente, rivolgersi immediata-
mente alla Rete Assistenziale di zona.
Sistema di risposta ottimizzata in caso di
incidente
In caso di urto, se la rete di comunicazione e
l'alimentazione restano intatte, a seconda del
tipo di evento, l'ORC determina se il sistema
di risposta ottimizzata in caso di incidente
deve effettuare le seguenti operazioni:
• Interrompere l'alimentazione carburante al
motore (se in dotazione)
• Interrompere l'alimentazione dalla batteria
al motore elettrico (se in dotazione)
• Far lampeggiare le luci di emergenza finché
la batteria è carica
• Accendere le luci interne, che rimangono
accese finché alimentate dalla batteria o
per 15 minuti dall'intervento del sistema di
risposta ottimizzata in caso di incidente.
147

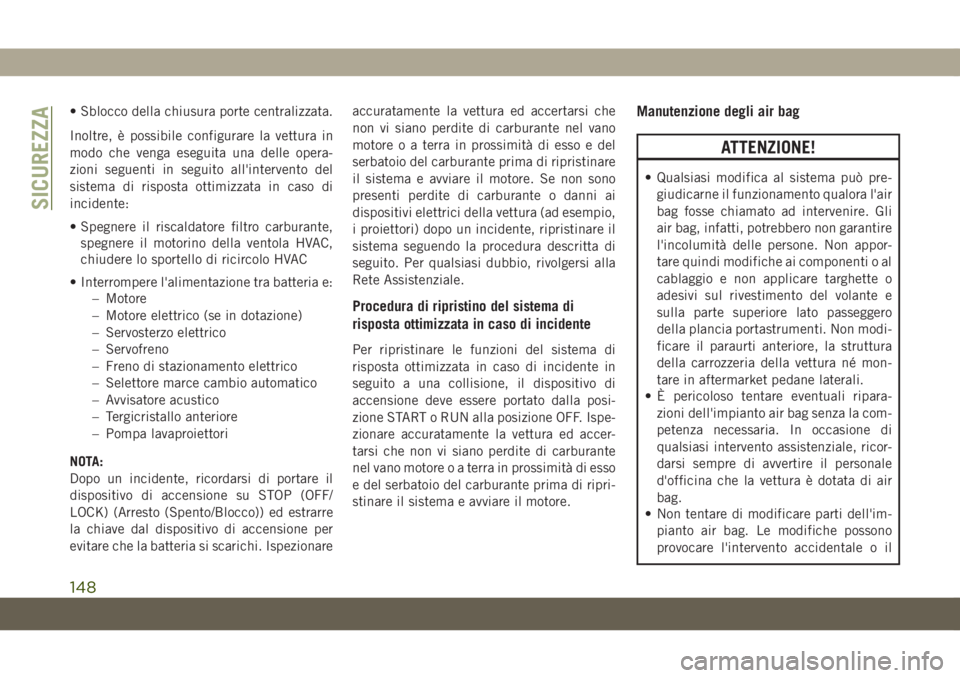

• Sblocco della chiusura porte centralizzata.
Inoltre, è possibile configurare la vettura in
modo che venga eseguita una delle opera-
zioni seguenti in seguito all'intervento del
sistema di risposta ottimizzata in caso di
incidente:
• Spegnere il riscaldatore filtro carburante,
spegnere il motorino della ventola HVAC,
chiudere lo sportello di ricircolo HVAC
• Interrompere l'alimentazione tra batteria e:
– Motore
– Motore elettrico (se in dotazione)
– Servosterzo elettrico
– Servofreno
– Freno di stazionamento elettrico
– Selettore marce cambio automatico
– Avvisatore acustico
– Tergicristallo anteriore
– Pompa lavaproiettori
NOTA:
Dopo un incidente, ricordarsi di portare il
dispositivo di accensione su STOP (OFF/
LOCK) (Arresto (Spento/Blocco)) ed estrarre
la chiave dal dispositivo di accensione per
evitare che la batteria si scarichi. Ispezionareaccuratamente la vettura ed accertarsi che
non vi siano perdite di carburante nel vano
motore o a terra in prossimità di esso e del
serbatoio del carburante prima di ripristinare
il sistema e avviare il motore. Se non sono
presenti perdite di carburante o danni ai
dispositivi elettrici della vettura (ad esempio,
i proiettori) dopo un incidente, ripristinare il
sistema seguendo la procedura descritta di
seguito. Per qualsiasi dubbio, rivolgersi alla
Rete Assistenziale.
Procedura di ripristino del sistema di
risposta ottimizzata in caso di incidente
Per ripristinare le funzioni del sistema di
risposta ottimizzata in caso di incidente in
seguito a una collisione, il dispositivo di
accensione deve essere portato dalla posi-
zione START o RUN alla posizione OFF. Ispe-
zionare accuratamente la vettura ed accer-
tarsi che non vi siano perdite di carburante
nel vano motore o a terra in prossimità di esso
e del serbatoio del carburante prima di ripri-
stinare il sistema e avviare il motore.
Manutenzione degli air bag
ATTENZIONE!
• Qualsiasi modifica al sistema può pre-
giudicarne il funzionamento qualora l'air
bag fosse chiamato ad intervenire. Gli
air bag, infatti, potrebbero non garantire
l'incolumità delle persone. Non appor-
tare quindi modifiche ai componenti o al
cablaggio e non applicare targhette o
adesivi sul rivestimento del volante e
sulla parte superiore lato passeggero
della plancia portastrumenti. Non modi-
ficare il paraurti anteriore, la struttura
della carrozzeria della vettura né mon-
tare in aftermarket pedane laterali.
• È pericoloso tentare eventuali ripara-
zioni dell'impianto air bag senza la com-
petenza necessaria. In occasione di
qualsiasi intervento assistenziale, ricor-
darsi sempre di avvertire il personale
d'officina che la vettura è dotata di air
bag.
• Non tentare di modificare parti dell'im-
pianto air bag. Le modifiche possono
provocare l'intervento accidentale o il
SICUREZZA
148

ATTENZIONE!
funzionamento errato dell'air bag. Affi-
dare la vettura alla Rete Assistenziale
per eventuali interventi sull'impianto air
bag. Qualora sia necessario intervenire
per qualche ragione su sedili, rivesti-
menti e cuscini (compresa l'asporta-
zione o l'allentamento/il serraggio dei
bulloni di fissaggio sedile), affidare la
vettura alla Rete Assistenziale. Si de-
vono utilizzare esclusivamente accessori
approvati dal Costruttore. Qualora sia
necessario procedere a modifiche del-
l'impianto air bag per l'utilizzo della vet-
tura da parte di disabili, contattare la
Rete Assistenziale.
Registratore dati (EDR)
Questa vettura è dotata di un registratore dati
(EDR). Lo scopo principale di un EDR è
quello di registrare, in determinate situazioni
di impatto o simili, come l'attivazione di un
air bag o il contatto con un ostacolo sullasede stradale, i dati che contribuiranno a
comprendere le prestazioni dei sistemi di cui
è dotata la vettura. L'EDR è progettato per
registrare i dati relativi alle dinamiche della
vettura e ai suoi sistemi di sicurezza per un
breve periodo di tempo, in genere non oltre i
30 secondi. L'EDR in dotazione in questa
vettura è progettato per registrare i dati se-
guenti.
• Come hanno funzionato i diversi sistemi
della vettura.
• Se le cinture di sicurezza del conducente e
del passeggero erano agganciate/allacciate
o meno.
• La pressione applicata o meno dal condu-
cente sul pedale dell'acceleratore e/o del
freno (se applicabile).
• La velocità a cui viaggiava la vettura.
Questi dati possono aiutare a comprendere
meglio le circostanze in cui si verificano gli
impatti e le conseguenti lesioni.NOTA:
i dati dell'EDR vengono registrati dalla vet-
tura solo nel caso di un impatto grave; l'EDR
non registra alcun dato in condizioni di guida
normale; i dati personali (ad esempio, nome,
sesso, età e luogo dell'impatto) sono esclusi
dalla registrazione. Tuttavia, altri enti, come
le forze dell'ordine, potrebbero combinare i
dati EDR con i dati di identificazione perso-
nale acquisiti durante gli accertamenti rela-
tivi all'incidente.
Per leggere i dati registrati da un EDR, sono
richiesti strumenti speciali ed è necessario
avere accesso alla vettura o all'EDR. Oltre al
Costruttore della vettura, altri enti in pos-
sesso degli strumenti specifici, come le forze
dell'ordine, possono leggere le informazioni
se hanno accesso alla vettura o all'EDR.
149

Sistemi di protezione per bambini -
Trasporto dei bambini in sicurezza
Tutti gli occupanti di una vettura, inclusi neo-
nati e bambini, devono essere protetti con
mezzi di protezione idonei. La Direttiva 2003/
20/CE richiede l'uso corretto di sistemi di pro-
tezione in tutti i paesi dell'Unione europea.
I bambini con altezza inferiore a 1,5 metri e
fino al 12esimo anno di età devono essere
protetti con mezzi di protezione idonei sul
sedile posteriore, ove disponibile. Le statisti-
che sugli incidenti indicano che i sedili po-
steriori offrono maggiore garanzia di incolu-
mità per i bambini.
ATTENZIONE!
• NON USARE MAI un sistema di prote-
zione per bambini rivolto in posizione
contromarcia su un sedile protetto da
un AIR BAG ATTIVO, si potrebbero pro-
vocare LESIONI GRAVI o MORTALI al
BAMBINO.
• Non montare sistemi di protezione per
bambini in posizione contromarcia sul
sedile anteriore di una vettura. Utiliz-
zare i sistemi di protezione per bambini
con posizionamento contromarcia solo
sui sedili posteriori. Se la vettura non è
dotata di sedile posteriore, non traspor-
tare bambini con sistema di protezione
in posizione contromarcia con tale vet-
tura.
ATTENZIONE!
• L'attivazione di un air bag anteriore lato
passeggero può causare gravi lesioni,
con conseguenze anche letali, per i
bambini di 12 anni o età inferiore e per
i neonati che viaggiano in un sistema di
protezione rivolto contromarcia.
• In caso di incidente, un bambino non
vincolato al sedile, può venire catapul-
tato come un proiettile all'interno della
vettura. La spinta potrebbe far sfuggire il
bambino dalle braccia di una persona
anche se robusta. Un bambino e altre
persone potrebbero subire lesioni gravi
anche mortali. I bambini devono essere
trasportati in sistemi di protezione ade-
guati alla loro corporatura.
Esistono vari tipi di sistemi di protezione per
bambini, di dimensioni che vanno da quelle
adatte ai neonati fino a quelle per bambini
quasi della corporatura giusta per consentire
di utilizzare le cinture di sicurezza per gli
adulti. I bambini devono viaggiare in posi-
zione contromarcia finché possibile; questa
Etichetta di avvertenza sull'aletta
parasole del passeggero anteriore
SICUREZZA
150
