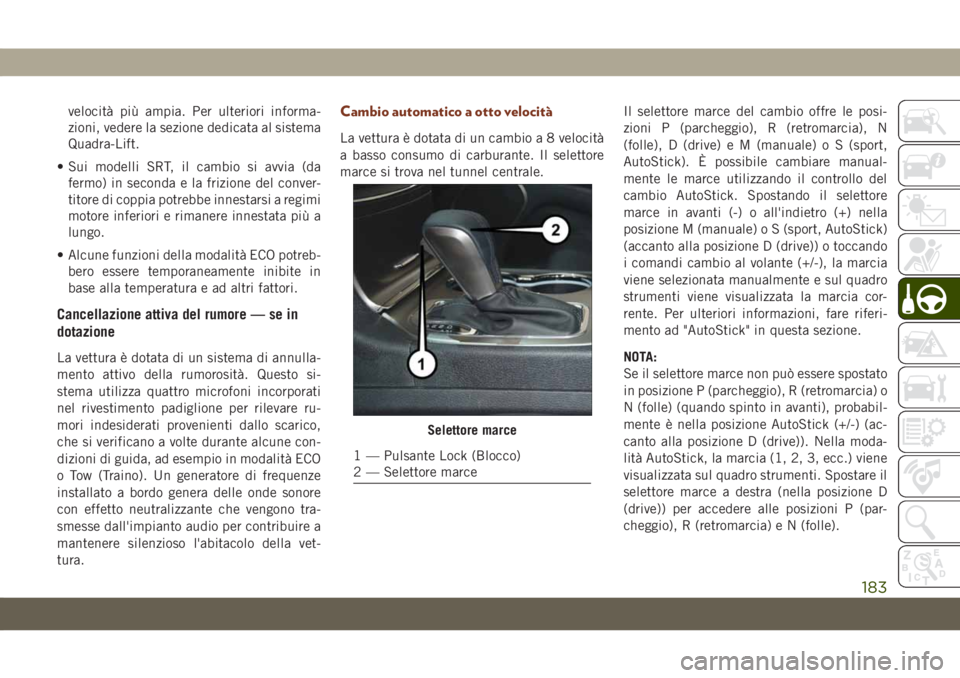

velocità più ampia. Per ulteriori informa-
zioni, vedere la sezione dedicata al sistema
Quadra-Lift.
• Sui modelli SRT, il cambio si avvia (da
fermo) in seconda e la frizione del conver-
titore di coppia potrebbe innestarsi a regimi
motore inferiori e rimanere innestata più a
lungo.
• Alcune funzioni della modalità ECO potreb-
bero essere temporaneamente inibite in
base alla temperatura e ad altri fattori.
Cancellazione attiva del rumore — se in
dotazione
La vettura è dotata di un sistema di annulla-
mento attivo della rumorosità. Questo si-
stema utilizza quattro microfoni incorporati
nel rivestimento padiglione per rilevare ru-
mori indesiderati provenienti dallo scarico,
che si verificano a volte durante alcune con-
dizioni di guida, ad esempio in modalità ECO
o Tow (Traino). Un generatore di frequenze
installato a bordo genera delle onde sonore
con effetto neutralizzante che vengono tra-
smesse dall'impianto audio per contribuire a
mantenere silenzioso l'abitacolo della vet-
tura.
Cambio automatico a otto velocità
La vettura è dotata di un cambio a 8 velocità
a basso consumo di carburante. Il selettore
marce si trova nel tunnel centrale.Il selettore marce del cambio offre le posi-
zioni P (parcheggio), R (retromarcia), N
(folle), D (drive) e M (manuale) o S (sport,
AutoStick). È possibile cambiare manual-
mente le marce utilizzando il controllo del
cambio AutoStick. Spostando il selettore
marce in avanti (-) o all'indietro (+) nella
posizione M (manuale) o S (sport, AutoStick)
(accanto alla posizione D (drive)) o toccando
i comandi cambio al volante (+/-), la marcia
viene selezionata manualmente e sul quadro
strumenti viene visualizzata la marcia cor-
rente. Per ulteriori informazioni, fare riferi-
mento ad "AutoStick" in questa sezione.
NOTA:
Se il selettore marce non può essere spostato
in posizione P (parcheggio), R (retromarcia) o
N (folle) (quando spinto in avanti), probabil-
mente è nella posizione AutoStick (+/-) (ac-
canto alla posizione D (drive)). Nella moda-
lità AutoStick, la marcia (1, 2, 3, ecc.) viene
visualizzata sul quadro strumenti. Spostare il
selettore marce a destra (nella posizione D
(drive)) per accedere alle posizioni P (par-
cheggio), R (retromarcia) e N (folle).
Selettore marce
1 — Pulsante Lock (Blocco)
2 — Selettore marce
183

AutoStick
AutoStick è una funzione di guida interattiva
che consente di intervenire manualmente sul
cambio, offrendo un maggiore controllo della
vettura. AutoStick consente di sfruttare al
meglio l'azione del freno motore, eliminare
cambi e scalate di marcia indesiderati e mi-
gliorare le prestazioni globali della vettura.
Questo sistema assicura anche un maggiore
controllo durante i sorpassi, su percorsi ur-
bani, in condizioni di fondo stradale sdruc-
ciolevole, su strade di montagna, quando si
traina un rimorchio e in molte altre situa-
zioni.Funzionamento
Per attivare la modalità AutoStick, spostare il
selettore marce nella posizione M (Manuale)
o S (Sport) (accanto alla posizione D (drive))
oppure premere uno dei comandi cambio al
volante. Toccando il comando cambio al vo-
lante (-) per accedere alla modalità AutoStick
si effettuerà il passaggio alla successiva mar-
cia più bassa, mentre toccando (+) verrà
mantenuta la marcia corrente. Sul quadro
strumenti viene visualizzata la marcia cor-
rente. Nella modalità AutoStick, è possibile
utilizzare il selettore marce (in posizione M
(Manuale) o S (Sport)) o i comandi cambio al
volante per effettuare il cambio manual-
mente. Toccando il selettore marce in avanti
(-) nella posizione M (Manuale) o S (Sport) o
toccando il comando cambio al volante (-) si
passa alla successiva marcia più bassa. Toc-
cando il selettore all'indietro (+) (o toccando
i comandi cambio al volante (+)) si effettua il
passaggio a una marcia più alta.NOTA:
Icomandi cambio al volante possono essere
disabilitati (o riabilitati, come desiderato) me-
diante Uconnect Personal Settings (Imposta-
zioni personali Uconnect) o, sui modelli SRT,
usando Drive Modes (Modalità di guida).
In modalità AutoStick, il cambio passa alla
marcia superiore o inferiore quando il condu-
cente seleziona manualmente (+/-) (utiliz-
zando il selettore marce o i comandi al vo-
lante) per evitare sbalzi del motore o
condizioni di fuorigiri. Il cambio rimane nella
marcia selezionata finché il conducente non
innesta un'altra marcia superiore o inferiore,
tranne nei casi riportati di seguito.
• Il cambio passa automaticamente a una
marcia inferiore quando la vettura rallenta
(per evitare sbalzi del motore) e viene vi-
sualizzata la marcia attuale.
• In caso di arresto della vettura, il cambio
innesta automaticamente la prima marcia.
Dopo un arresto, il conducente deve pas-
sare manualmente a una marcia superiore
(+) man mano che la vettura accelera.
Comandi cambio al volante
AVVIAMENTO E FUNZIONAMENTO
184

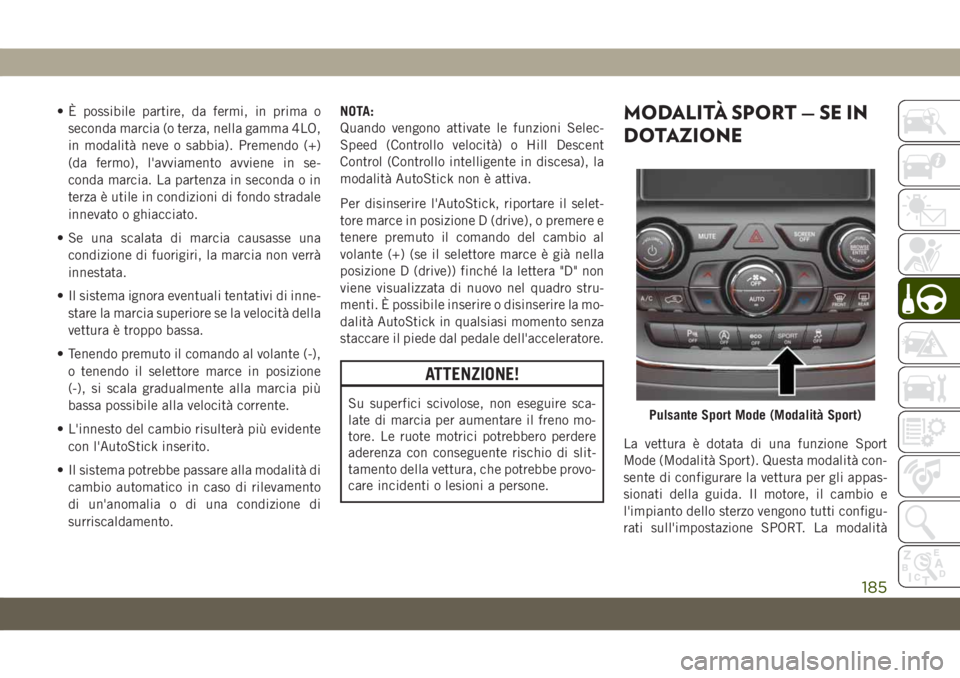

• È possibile partire, da fermi, in prima o
seconda marcia (o terza, nella gamma 4LO,
in modalità neve o sabbia). Premendo (+)
(da fermo), l'avviamento avviene in se-
conda marcia. La partenza in seconda o in
terza è utile in condizioni di fondo stradale
innevato o ghiacciato.
• Se una scalata di marcia causasse una
condizione di fuorigiri, la marcia non verrà
innestata.
• Il sistema ignora eventuali tentativi di inne-
stare la marcia superiore se la velocità della
vettura è troppo bassa.
• Tenendo premuto il comando al volante (-),
o tenendo il selettore marce in posizione
(-), si scala gradualmente alla marcia più
bassa possibile alla velocità corrente.
• L'innesto del cambio risulterà più evidente
con l'AutoStick inserito.
• Il sistema potrebbe passare alla modalità di
cambio automatico in caso di rilevamento
di un'anomalia o di una condizione di
surriscaldamento.NOTA:
Quando vengono attivate le funzioni Selec-
Speed (Controllo velocità) o Hill Descent
Control (Controllo intelligente in discesa), la
modalità AutoStick non è attiva.
Per disinserire l'AutoStick, riportare il selet-
tore marce in posizione D (drive), o premere e
tenere premuto il comando del cambio al
volante (+) (se il selettore marce è già nella
posizione D (drive)) finché la lettera "D" non
viene visualizzata di nuovo nel quadro stru-
menti. È possibile inserire o disinserire la mo-
dalità AutoStick in qualsiasi momento senza
staccare il piede dal pedale dell'acceleratore.
ATTENZIONE!
Su superfici scivolose, non eseguire sca-
late di marcia per aumentare il freno mo-
tore. Le ruote motrici potrebbero perdere
aderenza con conseguente rischio di slit-
tamento della vettura, che potrebbe provo-
care incidenti o lesioni a persone.
MODALITÀ SPORT — SE IN
DOTAZIONE
La vettura è dotata di una funzione Sport
Mode (Modalità Sport). Questa modalità con-
sente di configurare la vettura per gli appas-
sionati della guida. Il motore, il cambio e
l'impianto dello sterzo vengono tutti configu-
rati sull'impostazione SPORT. La modalità
Pulsante Sport Mode (Modalità Sport)
185

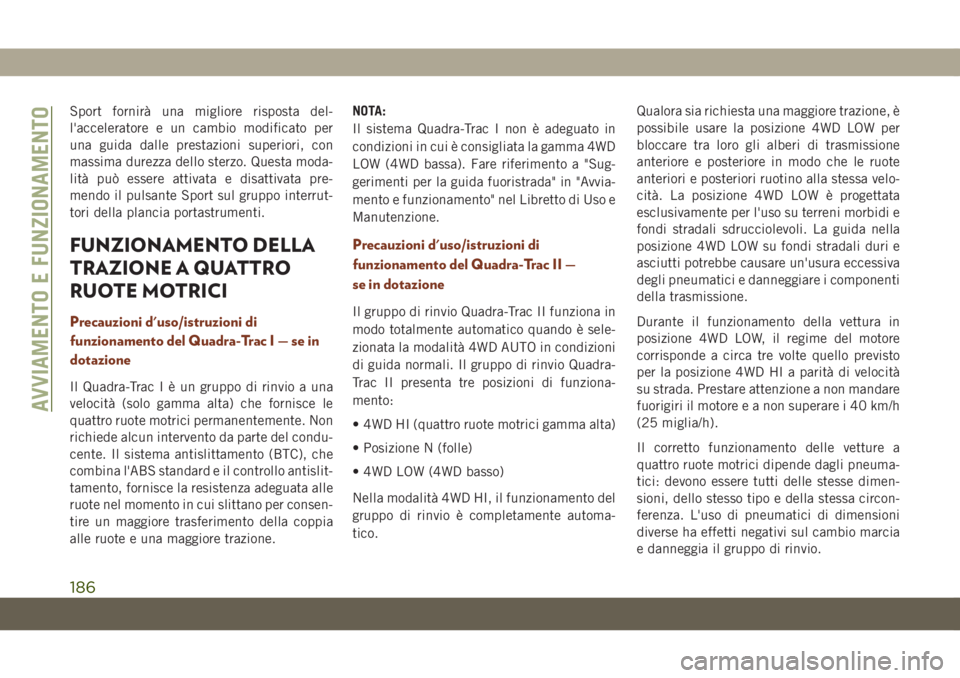

Sport fornirà una migliore risposta del-
l'acceleratore e un cambio modificato per
una guida dalle prestazioni superiori, con
massima durezza dello sterzo. Questa moda-
lità può essere attivata e disattivata pre-
mendo il pulsante Sport sul gruppo interrut-
tori della plancia portastrumenti.
FUNZIONAMENTO DELLA
TRAZIONE A QUATTRO
RUOTE MOTRICI
Precauzioni d'uso/istruzioni di
funzionamento del Quadra-Trac I — se in
dotazione
Il Quadra-TracIèungruppo di rinvio a una
velocità (solo gamma alta) che fornisce le
quattro ruote motrici permanentemente. Non
richiede alcun intervento da parte del condu-
cente. Il sistema antislittamento (BTC), che
combina l'ABS standard e il controllo antislit-
tamento, fornisce la resistenza adeguata alle
ruote nel momento in cui slittano per consen-
tire un maggiore trasferimento della coppia
alle ruote e una maggiore trazione.NOTA:
Il sistema Quadra-Trac I non è adeguato in
condizioni in cui è consigliata la gamma 4WD
LOW (4WD bassa). Fare riferimento a "Sug-
gerimenti per la guida fuoristrada" in "Avvia-
mento e funzionamento" nel Libretto di Uso e
Manutenzione.
Precauzioni d'uso/istruzioni di
funzionamento del Quadra-Trac II —
se in dotazione
Il gruppo di rinvio Quadra-Trac II funziona in
modo totalmente automatico quando è sele-
zionata la modalità 4WD AUTO in condizioni
di guida normali. Il gruppo di rinvio Quadra-
Trac II presenta tre posizioni di funziona-
mento:
• 4WD HI (quattro ruote motrici gamma alta)
• Posizione N (folle)
• 4WD LOW (4WD basso)
Nella modalità 4WD HI, il funzionamento del
gruppo di rinvio è completamente automa-
tico.Qualora sia richiesta una maggiore trazione, è
possibile usare la posizione 4WD LOW per
bloccare tra loro gli alberi di trasmissione
anteriore e posteriore in modo che le ruote
anteriori e posteriori ruotino alla stessa velo-
cità. La posizione 4WD LOW è progettata
esclusivamente per l'uso su terreni morbidi e
fondi stradali sdrucciolevoli. La guida nella
posizione 4WD LOW su fondi stradali duri e
asciutti potrebbe causare un'usura eccessiva
degli pneumatici e danneggiare i componenti
della trasmissione.
Durante il funzionamento della vettura in
posizione 4WD LOW, il regime del motore
corrisponde a circa tre volte quello previsto
per la posizione 4WD HI a parità di velocità
su strada. Prestare attenzione a non mandare
fuorigiri il motore e a non superare i 40 km/h
(25 miglia/h).
Il corretto funzionamento delle vetture a
quattro ruote motrici dipende dagli pneuma-
tici: devono essere tutti delle stesse dimen-
sioni, dello stesso tipo e della stessa circon-
ferenza. L'uso di pneumatici di dimensioni
diverse ha effetti negativi sul cambio marcia
e danneggia il gruppo di rinvio.
AVVIAMENTO E FUNZIONAMENTO
186

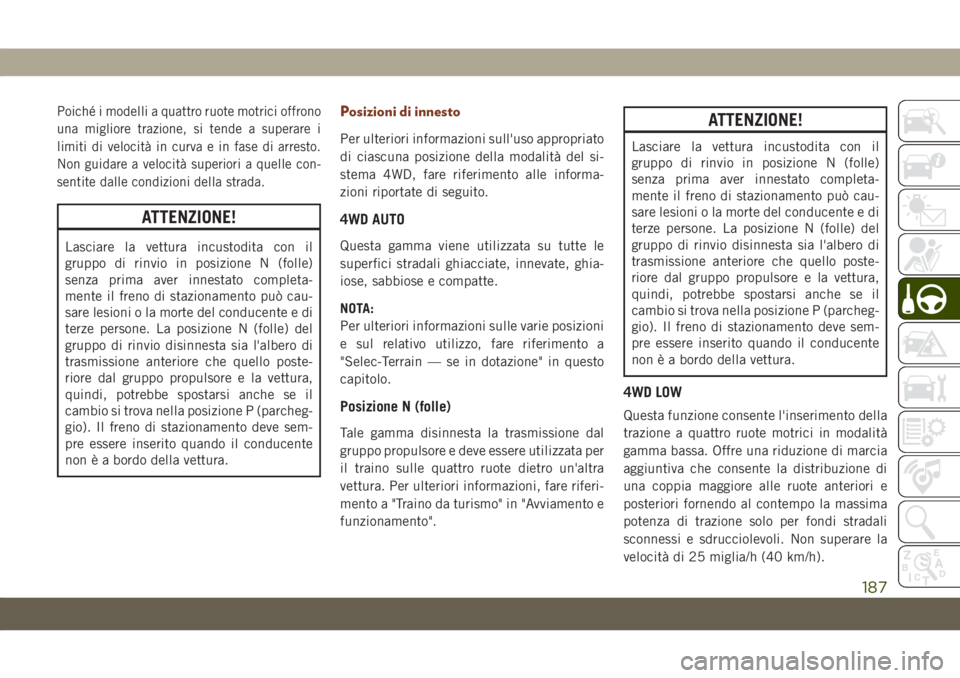

Poiché i modelli a quattro ruote motrici offrono
una migliore trazione, si tende a superare i
limiti di velocità in curva e in fase di arresto.
Non guidare a velocità superiori a quelle con-
sentite dalle condizioni della strada.
ATTENZIONE!
Lasciare la vettura incustodita con il
gruppo di rinvio in posizione N (folle)
senza prima aver innestato completa-
mente il freno di stazionamento può cau-
sare lesioni o la morte del conducente e di
terze persone. La posizione N (folle) del
gruppo di rinvio disinnesta sia l'albero di
trasmissione anteriore che quello poste-
riore dal gruppo propulsore e la vettura,
quindi, potrebbe spostarsi anche se il
cambio si trova nella posizione P (parcheg-
gio). Il freno di stazionamento deve sem-
pre essere inserito quando il conducente
non è a bordo della vettura.
Posizioni di innesto
Per ulteriori informazioni sull'uso appropriato
di ciascuna posizione della modalità del si-
stema 4WD, fare riferimento alle informa-
zioni riportate di seguito.
4WD AUTO
Questa gamma viene utilizzata su tutte le
superfici stradali ghiacciate, innevate, ghia-
iose, sabbiose e compatte.
NOTA:
Per ulteriori informazioni sulle varie posizioni
e sul relativo utilizzo, fare riferimento a
"Selec-Terrain — se in dotazione" in questo
capitolo.
Posizione N (folle)
Tale gamma disinnesta la trasmissione dal
gruppo propulsore e deve essere utilizzata per
il traino sulle quattro ruote dietro un'altra
vettura. Per ulteriori informazioni, fare riferi-
mento a "Traino da turismo" in "Avviamento e
funzionamento".
ATTENZIONE!
Lasciare la vettura incustodita con il
gruppo di rinvio in posizione N (folle)
senza prima aver innestato completa-
mente il freno di stazionamento può cau-
sare lesioni o la morte del conducente e di
terze persone. La posizione N (folle) del
gruppo di rinvio disinnesta sia l'albero di
trasmissione anteriore che quello poste-
riore dal gruppo propulsore e la vettura,
quindi, potrebbe spostarsi anche se il
cambio si trova nella posizione P (parcheg-
gio). Il freno di stazionamento deve sem-
pre essere inserito quando il conducente
non è a bordo della vettura.
4WD LOW
Questa funzione consente l'inserimento della
trazione a quattro ruote motrici in modalità
gamma bassa. Offre una riduzione di marcia
aggiuntiva che consente la distribuzione di
una coppia maggiore alle ruote anteriori e
posteriori fornendo al contempo la massima
potenza di trazione solo per fondi stradali
sconnessi e sdrucciolevoli. Non superare la
velocità di 25 miglia/h (40 km/h).
187

NOTA:
Per ulteriori informazioni sulle varie posizioni
e sul relativo utilizzo, fare riferimento a
"Selec-Terrain — se in dotazione".
Procedure di cambio marcia
Da 4WD HI a 4WD LOW
A velocità di marcia della vettura comprese
tra 0 e 5 km/h(0 e 3 miglia/h), con il dispo-
sitivo di accensione in posizione RUN o il
motore in funzione, portare il cambio nella
posizione N (folle) e premere una volta il
pulsante "4WD LOW" sull’interruttore del
gruppo di rinvio. Sul quadro strumenti la spia
"4WD LOW" inizia a lampeggiare e, al termine
dell’innesto, rimane inserita con luce fissa.NOTA:
Se le condizioni di consenso/inibizione inne-
sto non sono soddisfatte, oppure in presenza
di una condizione di protezione da surriscal-
damento del motorino del gruppo di rinvio,
sul display quadro strumenti lampeggia il
messaggio "For 4x4 Low Slow Below 3 mph
(5 km/h) Put Trans in "N" Press 4 Low" (Per
inserire la trazione 4x4 in gamma bassa,
rallentare sotto 3 miglia/h (5 km/h), portare
il cambio su N (folle) e premere 4WD Low).
Per ulteriori informazioni, fare riferimento a
"Display quadro strumenti" in "Descrizione
della plancia portastrumenti".
Da 4WD LOW a 4WD HI
A velocità di marcia della vettura comprese
tra0e5km/h (0 e 3 miglia/h), con il
dispositivo di accensione in posizione RUN o
il motore in funzione, portare il cambio nella
posizione N (folle) e premere una volta il
pulsante "4WD LOW" sull’interruttore del
gruppo di rinvio. Sul quadro strumenti la spia
"4WD LOW" inizia a lampeggiare e si spegne
una volta completato l’innesto.NOTA:
• Se le condizioni di consenso/inibizione in-
nesto non sono soddisfatte, oppure in pre-
senza di una condizione di protezione da
surriscaldamento del motorino del gruppo
di rinvio, sul display quadro strumenti lam-
peggia il messaggio "For 4x4 High Slow
Below 3 mph (5 km/h) Put Trans in N push
4 Low" (Per inserire la trazione 4x4 in
gamma alta, rallentare sotto 3 miglia/h
(5 km/h), portare il cambio su N (folle) e
premere 4WD Low). Per ulteriori informa-
zioni, fare riferimento a "Display quadro
strumenti" in "Descrizione della plancia
portastrumenti".
• L'innesto o il disinnesto della modalità
4WD LOW è possibile solo se la vettura è
perfettamente ferma; la manovra potrebbe
risultare tuttavia difficoltosa qualora i denti
della frizione non siano perfettamente alli-
neati a quelli dell’ingranaggio corrispon-
dente. Potrebbero essere necessari diversi
tentativi per allineare i denti della frizione e
completare l'innesto. Si consiglia di ese-
guire i tentativi a una velocità della vettura

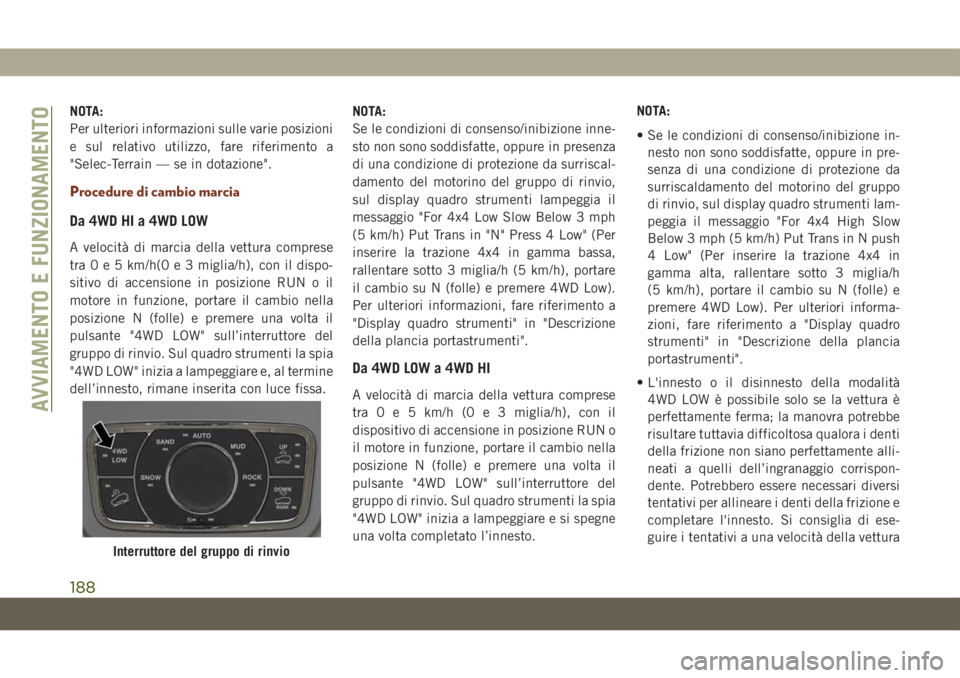

Interruttore del gruppo di rinvio
AVVIAMENTO E FUNZIONAMENTO
188

di 0-5 km/h (0-3 miglia/h). Se la vettura si
sposta a una velocità superiore a 5 km/h
(3 miglia/h), il gruppo di rinvio non consen-
tirà di eseguire l’innesto.
Innesto della posizione N (folle)
ATTENZIONE!
Lasciare la vettura incustodita con il
gruppo di rinvio in posizione N (folle)
senza prima aver innestato completa-
mente il freno di stazionamento può cau-
sare lesioni o la morte del conducente e di
terze persone. La posizione N (folle) disin-
nesta sia l'albero motore anteriore che
quello posteriore dal gruppo propulsore e
la vettura, quindi, potrebbe spostarsi an-
che se il cambio si trova nella posizione P
(parcheggio). Il freno di stazionamento
deve sempre essere inserito quando il con-
ducente non è a bordo della vettura.
1. Arrestare completamente la vettura con il
motore in funzione.
2. Premere e tenere premuto il pedale del
freno.3. Portare il cambio in posizione N (folle).
4. Se la vettura è dotata di sospensioni pneu-
matiche Quadra-Lift, verificare che sia
impostata la normale altezza libera dal
suolo.
5. Utilizzando una penna a sfera o un og-
getto simile, tenere premuto il pulsante
incassato della posizione N (folle) del
gruppo di rinvio, situato accanto all'inter-
ruttore di selezione, per quattro secondi.
La spia dietro il simbolo N (folle) lampeg-
gia segnalando che l'innesto è in corso. La
spia cessa di lampeggiare, rimanendo ac-
cesa, quando l'innesto della posizione N
(folle) è completato. Sul display quadro
strumenti verrà visualizzato il messaggio
"NEUTRAL" (Folle). Per ulteriori informa-
zioni, fare riferimento a "Display quadro
strumenti" in "Descrizione della plancia
portastrumenti".6. Dopo aver completato l'innesto, quando la
spia N (folle) rimane accesa, rilasciare il
pulsante della posizione N (folle).
7. Portare il cambio in posizione R (retro-
marcia).
8. Rilasciare il pedale del freno per cinque
secondi e verificare che la vettura non si
muova.
9. Premere e tenere premuto il pedale del
freno. Portare il cambio nuovamente in
posizione N (folle).
10. Azionare il freno di stazionamento a

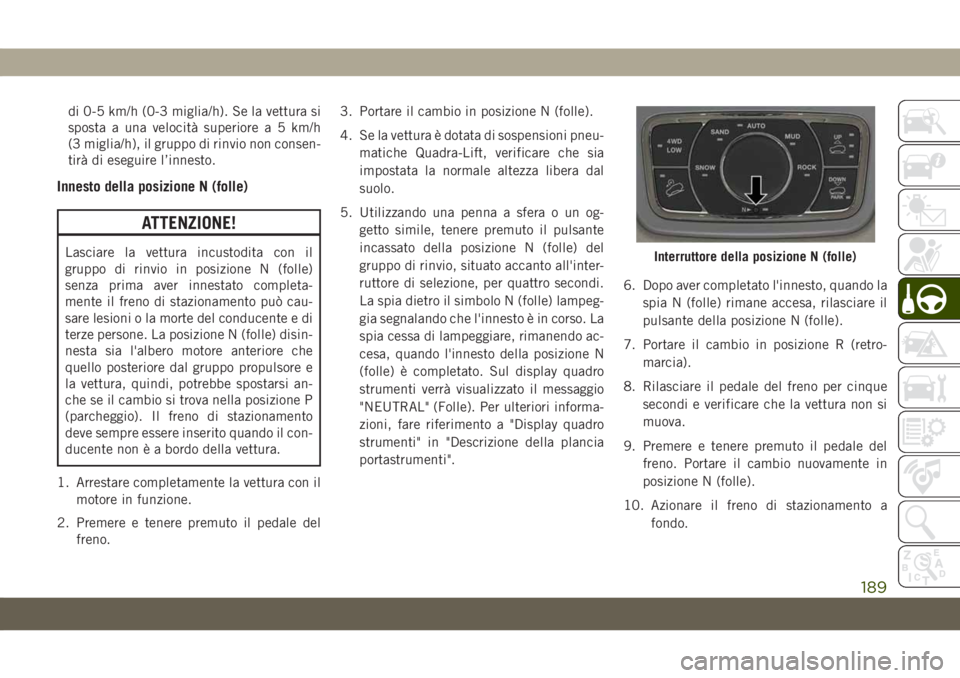

fondo.Interruttore della posizione N (folle)
189

11.Con il cambio e il gruppo di rinvio in
posizione N (folle), tenere premuto il pul-
sante ENGINE START/STOP (Avviamento/
arresto motore) finché il motore non si
spegne.
12. Portare il selettore marce in posizione P
(parcheggio). Rilasciare il pedale del
freno.
13. Premere nuovamente il pulsante EN-
GINE STOP/START (Avviamento/arresto
motore), senza premere il pedale del
freno, per portare il dispositivo di accen-
sione su OFF (Spento).
14. Disinserire il freno di stazionamento sol-
tanto quando la vettura è collegata sal-
damente alla vettura trainante.
NOTA:
Se le condizioni di consenso/inibizione inne-
sto non sono soddisfatte, sul display quadro
strumenti lampeggia il messaggio "To Tow
Vehicle Safely, Read Neutral Shift Procedure
in Owners Manual" (Per trainare la vettura insicurezza, vedere la procedura di innesto
della posizione N (folle) nel Libretto di Uso e
Manutenzione). Per ulteriori informazioni,
fare riferimento a "Display quadro strumenti"
in "Descrizione della plancia portastrumenti".Disinserimento della posizione N (folle)
Per preparare la vettura al normale uso, atte-
nersi alla procedura illustrata di seguito.
1. Arrestare completamente la vettura.
2. Azionare il freno di stazionamento a
fondo.
3. Avviare il motore.
4. Premere e tenere premuto il pedale del
freno.
5. Portare il cambio in posizione N (folle).
6. Utilizzando una penna a sfera o un og-
getto simile, tenere premuto il pulsante
incassato della posizione N (folle) del
gruppo di rinvio, situato accanto all'inter-
ruttore di selezione, per un secondo.7. Quando la spia N (folle) si spegne, rila-
sciare il pulsante N (folle).
8. Dopo aver rilasciato il pulsante N (folle), il
gruppo di rinvio passa alla posizione indi-
cata dall’interruttore di selezione.
Sistema Quadra-Drive II — se in dotazione
Il sistema opzionale Quadra-Drive II è carat-
terizzato da due giunti per il trasferimento
della coppia motrice. I giunti includono un
asse posteriore con differenziale autobloc-
cante elettronico (ELSD) e il gruppo di rinvio

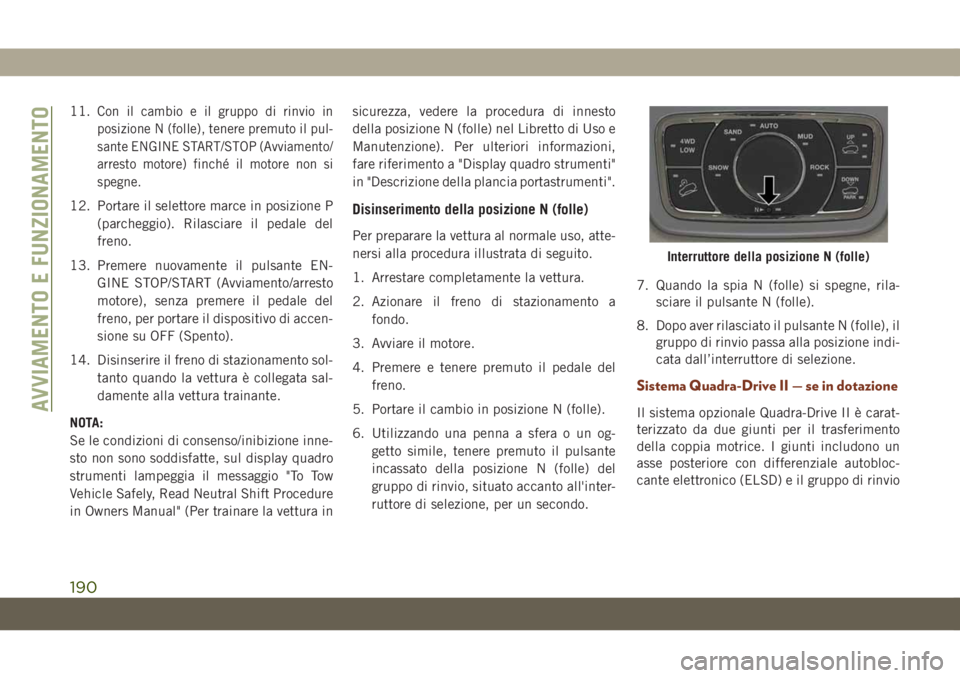

Interruttore della posizione N (folle)
AVVIAMENTO E FUNZIONAMENTO
190
