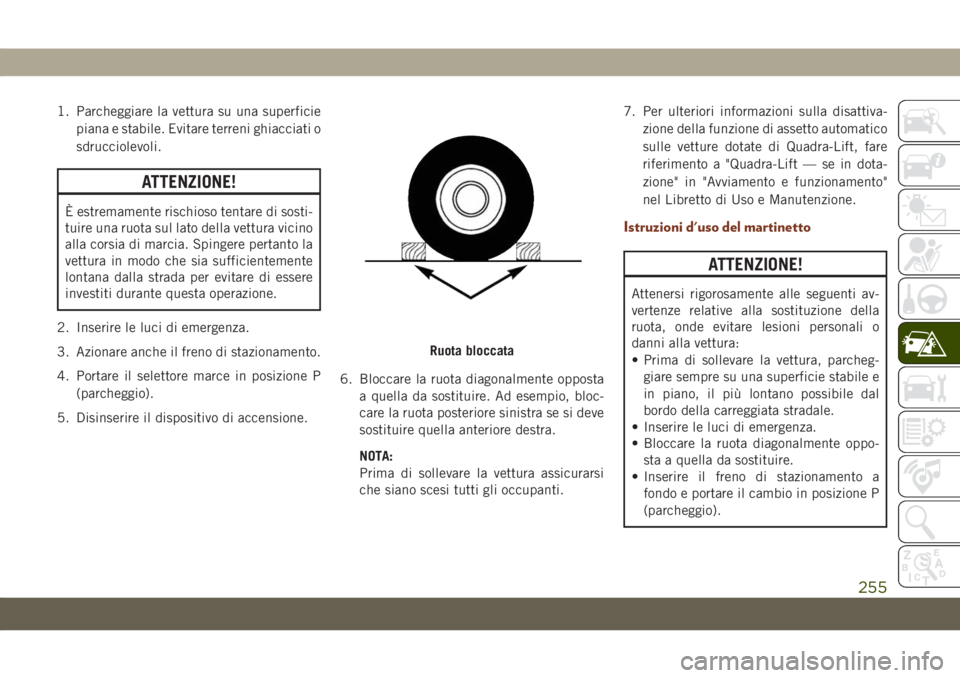

1. Parcheggiare la vettura su una superficie
piana e stabile. Evitare terreni ghiacciati o
sdrucciolevoli.
ATTENZIONE!
È estremamente rischioso tentare di sosti-
tuire una ruota sul lato della vettura vicino
alla corsia di marcia. Spingere pertanto la
vettura in modo che sia sufficientemente
lontana dalla strada per evitare di essere
investiti durante questa operazione.
2. Inserire le luci di emergenza.
3. Azionare anche il freno di stazionamento.
4. Portare il selettore marce in posizione P
(parcheggio).
5. Disinserire il dispositivo di accensione.6. Bloccare la ruota diagonalmente opposta
a quella da sostituire. Ad esempio, bloc-
care la ruota posteriore sinistra se si deve
sostituire quella anteriore destra.
NOTA:
Prima di sollevare la vettura assicurarsi
che siano scesi tutti gli occupanti.7. Per ulteriori informazioni sulla disattiva-
zione della funzione di assetto automatico
sulle vetture dotate di Quadra-Lift, fare
riferimento a "Quadra-Lift — se in dota-
zione" in "Avviamento e funzionamento"
nel Libretto di Uso e Manutenzione.Istruzioni d'uso del martinetto
ATTENZIONE!
Attenersi rigorosamente alle seguenti av-
vertenze relative alla sostituzione della
ruota, onde evitare lesioni personali o
danni alla vettura:
• Prima di sollevare la vettura, parcheg-
giare sempre su una superficie stabile e
in piano, il più lontano possibile dal
bordo della carreggiata stradale.
• Inserire le luci di emergenza.
• Bloccare la ruota diagonalmente oppo-
sta a quella da sostituire.
• Inserire il freno di stazionamento a
fondo e portare il cambio in posizione P
(parcheggio).
Ruota bloccata
255

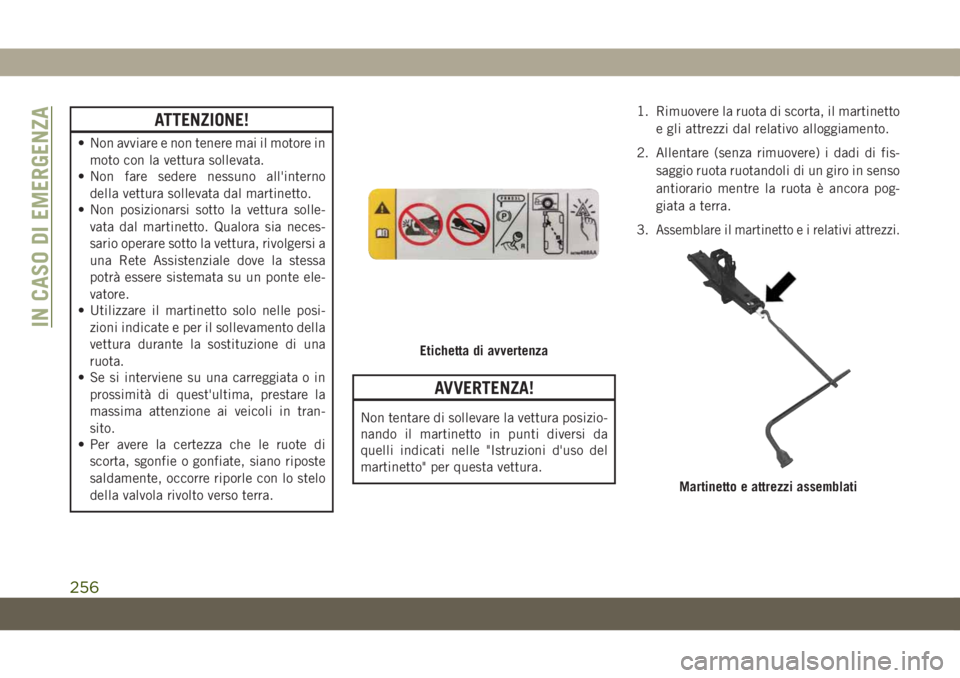

ATTENZIONE!
• Non avviare e non tenere mai il motore in
moto con la vettura sollevata.
• Non fare sedere nessuno all'interno
della vettura sollevata dal martinetto.
• Non posizionarsi sotto la vettura solle-
vata dal martinetto. Qualora sia neces-
sario operare sotto la vettura, rivolgersi a
una Rete Assistenziale dove la stessa
potrà essere sistemata su un ponte ele-
vatore.
• Utilizzare il martinetto solo nelle posi-
zioni indicate e per il sollevamento della
vettura durante la sostituzione di una
ruota.
• Se si interviene su una carreggiata o in
prossimità di quest'ultima, prestare la
massima attenzione ai veicoli in tran-
sito.
• Per avere la certezza che le ruote di
scorta, sgonfie o gonfiate, siano riposte
saldamente, occorre riporle con lo stelo
della valvola rivolto verso terra.
AVVERTENZA!
Non tentare di sollevare la vettura posizio-
nando il martinetto in punti diversi da
quelli indicati nelle "Istruzioni d'uso del
martinetto" per questa vettura.1. Rimuovere la ruota di scorta, il martinetto
e gli attrezzi dal relativo alloggiamento.
2. Allentare (senza rimuovere) i dadi di fis-
saggio ruota ruotandoli di un giro in senso
antiorario mentre la ruota è ancora pog-
giata a terra.
3.
Assemblare il martinetto e i relativi attrezzi.
Etichetta di avvertenza
Martinetto e attrezzi assemblati
IN CASO DI EMERGENZA
256

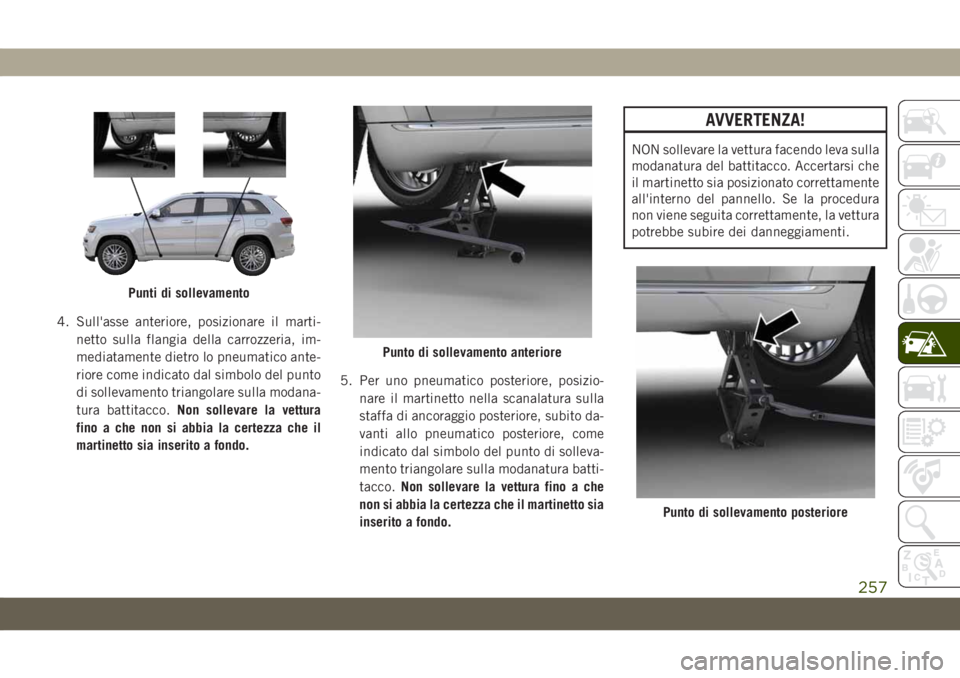

4. Sull'asse anteriore, posizionare il marti-
netto sulla flangia della carrozzeria, im-
mediatamente dietro lo pneumatico ante-
riore come indicato dal simbolo del punto
di sollevamento triangolare sulla modana-
tura battitacco.Non sollevare la vettura
fino a che non si abbia la certezza che il
martinetto sia inserito a fondo.5. Per uno pneumatico posteriore, posizio-
nare il martinetto nella scanalatura sulla
staffa di ancoraggio posteriore, subito da-
vanti allo pneumatico posteriore, come
indicato dal simbolo del punto di solleva-
mento triangolare sulla modanatura batti-
tacco.Non sollevare la vettura fino a che
non si abbia la certezza che il martinetto sia
inserito a fondo.
AVVERTENZA!
NON sollevare la vettura facendo leva sulla
modanatura del battitacco. Accertarsi che
il martinetto sia posizionato correttamente
all'interno del pannello. Se la procedura
non viene seguita correttamente, la vettura
potrebbe subire dei danneggiamenti.
Punti di sollevamento
Punto di sollevamento anteriore
Punto di sollevamento posteriore
257

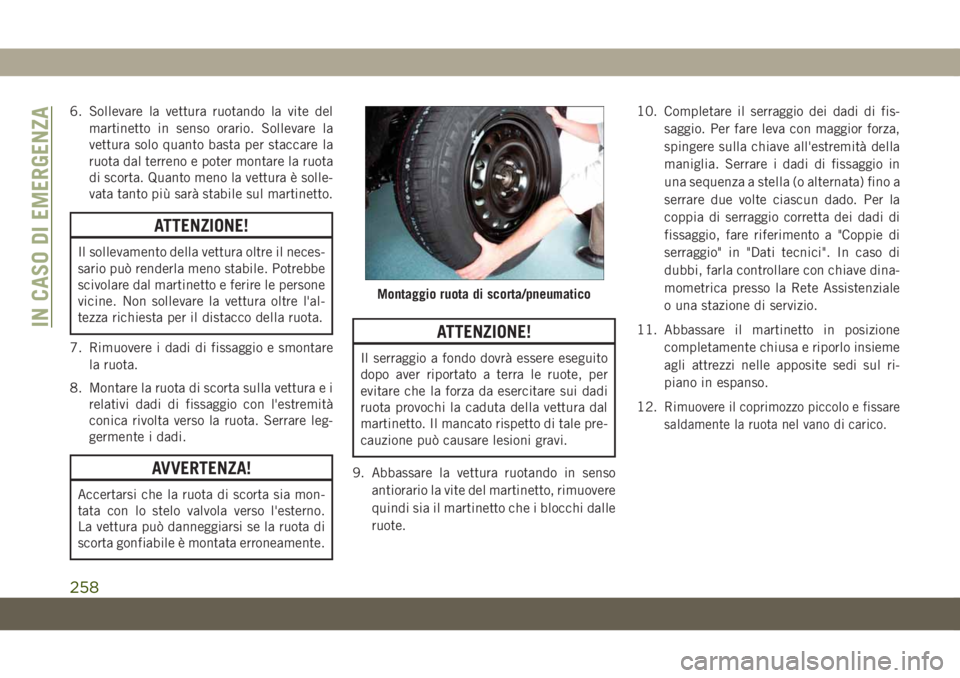

6. Sollevare la vettura ruotando la vite del
martinetto in senso orario. Sollevare la
vettura solo quanto basta per staccare la
ruota dal terreno e poter montare la ruota
di scorta. Quanto meno la vettura è solle-
vata tanto più sarà stabile sul martinetto.
ATTENZIONE!
Il sollevamento della vettura oltre il neces-
sario può renderla meno stabile. Potrebbe
scivolare dal martinetto e ferire le persone
vicine. Non sollevare la vettura oltre l'al-
tezza richiesta per il distacco della ruota.
7. Rimuovere i dadi di fissaggio e smontare
la ruota.
8. Montare la ruota di scorta sulla vettura e i
relativi dadi di fissaggio con l'estremità
conica rivolta verso la ruota. Serrare leg-
germente i dadi.
AVVERTENZA!
Accertarsi che la ruota di scorta sia mon-
tata con lo stelo valvola verso l'esterno.
La vettura può danneggiarsi se la ruota di
scorta gonfiabile è montata erroneamente.
ATTENZIONE!
Il serraggio a fondo dovrà essere eseguito
dopo aver riportato a terra le ruote, per
evitare che la forza da esercitare sui dadi
ruota provochi la caduta della vettura dal
martinetto. Il mancato rispetto di tale pre-
cauzione può causare lesioni gravi.
9. Abbassare la vettura ruotando in senso
antiorario la vite del martinetto, rimuovere
quindi sia il martinetto che i blocchi dalle
ruote.10. Completare il serraggio dei dadi di fis-
saggio. Per fare leva con maggior forza,
spingere sulla chiave all'estremità della
maniglia. Serrare i dadi di fissaggio in
una sequenza a stella (o alternata) fino a
serrare due volte ciascun dado. Per la
coppia di serraggio corretta dei dadi di
fissaggio, fare riferimento a "Coppie di
serraggio" in "Dati tecnici". In caso di
dubbi, farla controllare con chiave dina-
mometrica presso la Rete Assistenziale
o una stazione di servizio.
11. Abbassare il martinetto in posizione
completamente chiusa e riporlo insieme
agli attrezzi nelle apposite sedi sul ri-
piano in espanso.
12.
Rimuovere il coprimozzo piccolo e fissare
saldamente la ruota nel vano di carico.
Montaggio ruota di scorta/pneumatico
IN CASO DI EMERGENZA
258

13. Far riparare il prima possibile il com-
plesso ruota e cerchione in alluminio,
fissare correttamente la ruota di scorta
con lo speciale dado ad alette serrato a
5 N·m (3,7 lb/piede), rimontare il kit
martinetto e attrezzi nell'apposito ri-
piano in espanso e chiudere la copertura
del pianale di carico posteriore.NOTA:
Non guidare con la ruota di scorta montata
per più di 50 miglia (80 km) a una velocità
MAX di 50 miglia/h (80 km/h).
ATTENZIONE!
Se lasciati nell'abitacolo, la ruota e il mar-
tinetto costituiscono un serio pericolo per
l'incolumità degli occupanti in caso di
incidenti o di brusche frenate. Riporre
quindi sempre sia il martinetto sia la ruota
nei rispettivi alloggiamenti. Far riparare o
sostituire tempestivamente lo pneumatico
sgonfio.
Montaggio di uno pneumatico
1. Montare lo pneumatico sull'asse.
2. Installare i dadi di fissaggio rimanenti con
l'estremità conica rivolta verso la ruota.
Serrare manualmente i dadi di fissaggio.
ATTENZIONE!
Il serraggio a fondo dovrà essere eseguito
dopo aver riportato a terra le ruote, per
evitare che la forza da esercitare sui dadi
ruota provochi la caduta della vettura dal
martinetto. Il mancato rispetto di tale pre-
cauzione può causare lesioni gravi.
3. Abbassare la vettura a terra girando la leva
del martinetto in senso antiorario.
4. Per la coppia di serraggio corretta dei
dadi, fare riferimento a "Coppie di serrag-
gio" in "Dati tecnici".
5. Dopo 40 km (25 miglia), controllare la
coppia di serraggio dei dadi di fissaggio
con una chiave dinamometrica, accertan-
dosi che tutti i dadi siano installati corret-
tamente nella ruota.
Ruota di scorta
259

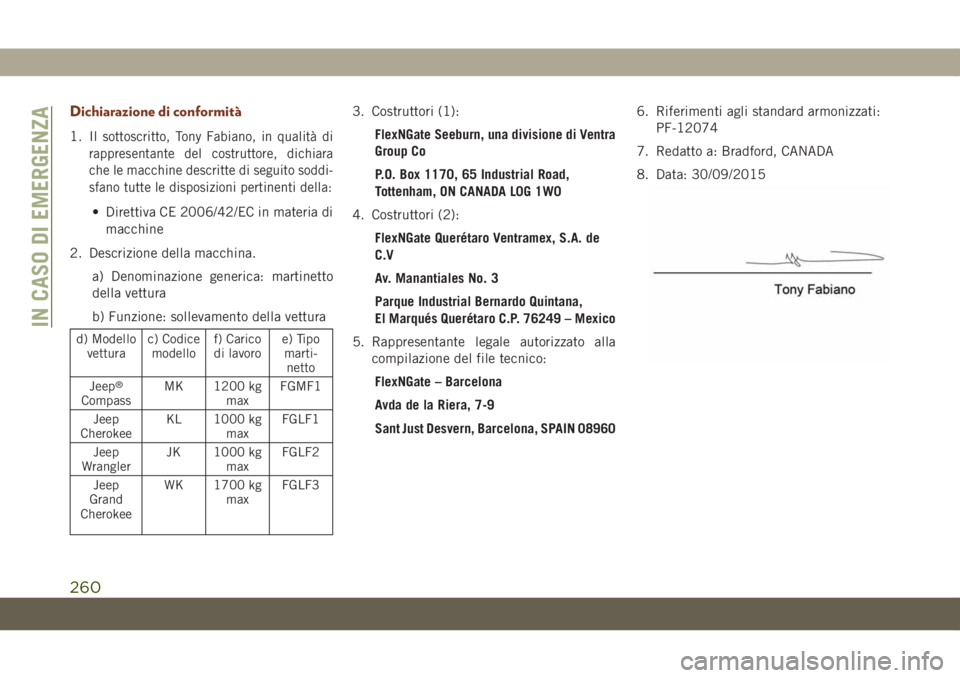

Dichiarazione di conformità
1. Ilsottoscritto, Tony Fabiano, in qualità di
rappresentante del costruttore, dichiara
che le macchine descritte di seguito soddi-
sfano tutte le disposizioni pertinenti della:
• Direttiva CE 2006/42/EC in materia di
macchine
2. Descrizione della macchina.
a) Denominazione generica: martinetto
della vettura
b) Funzione: sollevamento della vettura
d) Modello
vetturac) Codice
modellof) Carico
di lavoroe) Tipo
marti-
netto
Jeep
®
CompassMK 1200 kg
maxFGMF1
Jeep
CherokeeKL 1000 kg
maxFGLF1
Jeep
WranglerJK 1000 kg
maxFGLF2
Jeep
Grand
CherokeeWK 1700 kg
maxFGLF3
3. Costruttori (1):
FlexNGate Seeburn, una divisione di Ventra
Group Co
P.O. Box 1170, 65 Industrial Road,
Tottenham, ON CANADA L0G 1W0
4. Costruttori (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 – Mexico
5. Rappresentante legale autorizzato alla
compilazione del file tecnico:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN 089606. Riferimenti agli standard armonizzati:
PF-12074
7. Redatto a: Bradford, CANADA
8. Data: 30/09/2015
IN CASO DI EMERGENZA
260

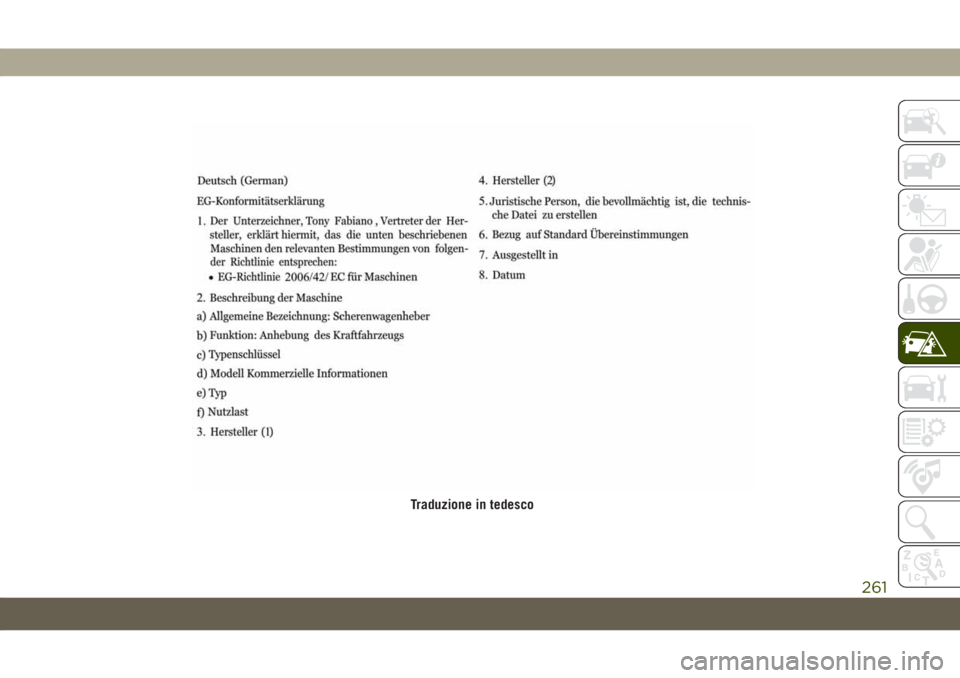

Traduzione in tedesco
261

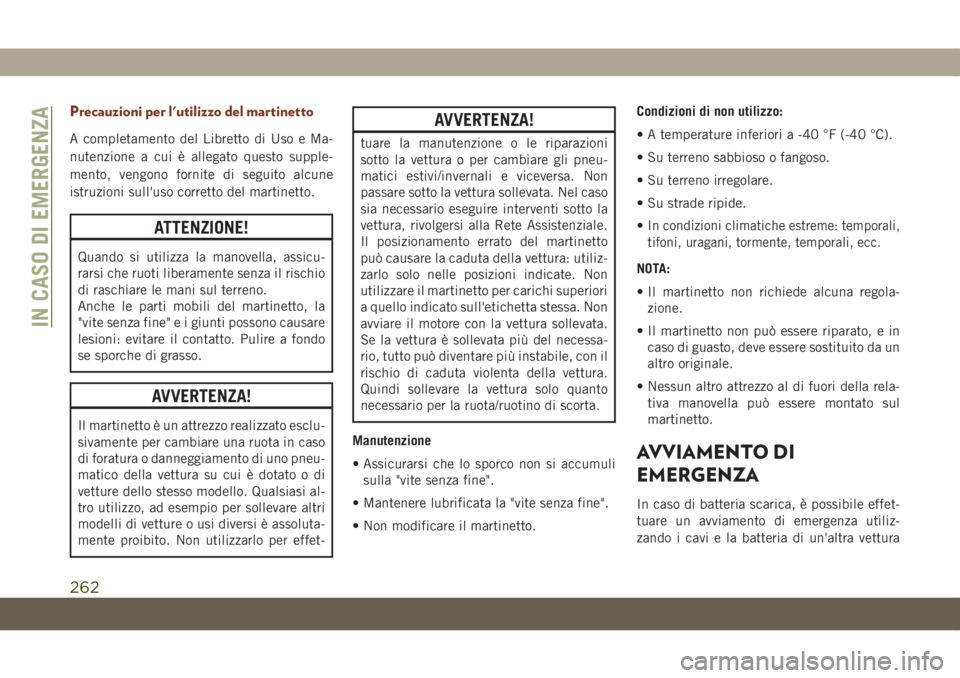

Precauzioni per l'utilizzo del martinetto
A completamento del Libretto di Uso e Ma-
nutenzione a cui è allegato questo supple-
mento, vengono fornite di seguito alcune
istruzioni sull'uso corretto del martinetto.
ATTENZIONE!
Quando si utilizza la manovella, assicu-
rarsi che ruoti liberamente senza il rischio
di raschiare le mani sul terreno.
Anche le parti mobili del martinetto, la
"vite senza fine" e i giunti possono causare
lesioni: evitare il contatto. Pulire a fondo
se sporche di grasso.
AVVERTENZA!
Il martinetto è un attrezzo realizzato esclu-
sivamente per cambiare una ruota in caso
di foratura o danneggiamento di uno pneu-
matico della vettura su cui è dotato o di
vetture dello stesso modello. Qualsiasi al-
tro utilizzo, ad esempio per sollevare altri
modelli di vetture o usi diversi è assoluta-
mente proibito. Non utilizzarlo per effet-
AVVERTENZA!
tuare la manutenzione o le riparazioni
sotto la vettura o per cambiare gli pneu-
matici estivi/invernali e viceversa. Non
passare sotto la vettura sollevata. Nel caso
sia necessario eseguire interventi sotto la
vettura, rivolgersi alla Rete Assistenziale.
Il posizionamento errato del martinetto
può causare la caduta della vettura: utiliz-
zarlo solo nelle posizioni indicate. Non
utilizzare il martinetto per carichi superiori
a quello indicato sull'etichetta stessa. Non
avviare il motore con la vettura sollevata.
Se la vettura è sollevata più del necessa-
rio, tutto può diventare più instabile, con il
rischio di caduta violenta della vettura.
Quindi sollevare la vettura solo quanto
necessario per la ruota/ruotino di scorta.
Manutenzione
• Assicurarsi che lo sporco non si accumuli
sulla "vite senza fine".
• Mantenere lubrificata la "vite senza fine".
• Non modificare il martinetto.Condizioni di non utilizzo:
• A temperature inferiori a -40 °F (-40 °C).
• Su terreno sabbioso o fangoso.
• Su terreno irregolare.
• Su strade ripide.
•
In condizioni climatiche estreme: temporali,
tifoni, uragani, tormente, temporali, ecc.
NOTA:
• Il martinetto non richiede alcuna regola-
zione.
• Il martinetto non può essere riparato, e in
caso di guasto, deve essere sostituito da un
altro originale.
• Nessun altro attrezzo al di fuori della rela-
tiva manovella può essere montato sul
martinetto.
AVVIAMENTO DI
EMERGENZA
In caso di batteria scarica, è possibile effet-
tuare un avviamento di emergenza utiliz-
zando i cavi e la batteria di un'altra vettura
IN CASO DI EMERGENZA
262
