2019 JEEP GRAND CHEROKEE Libretto Uso Manutenzione (in Italian)

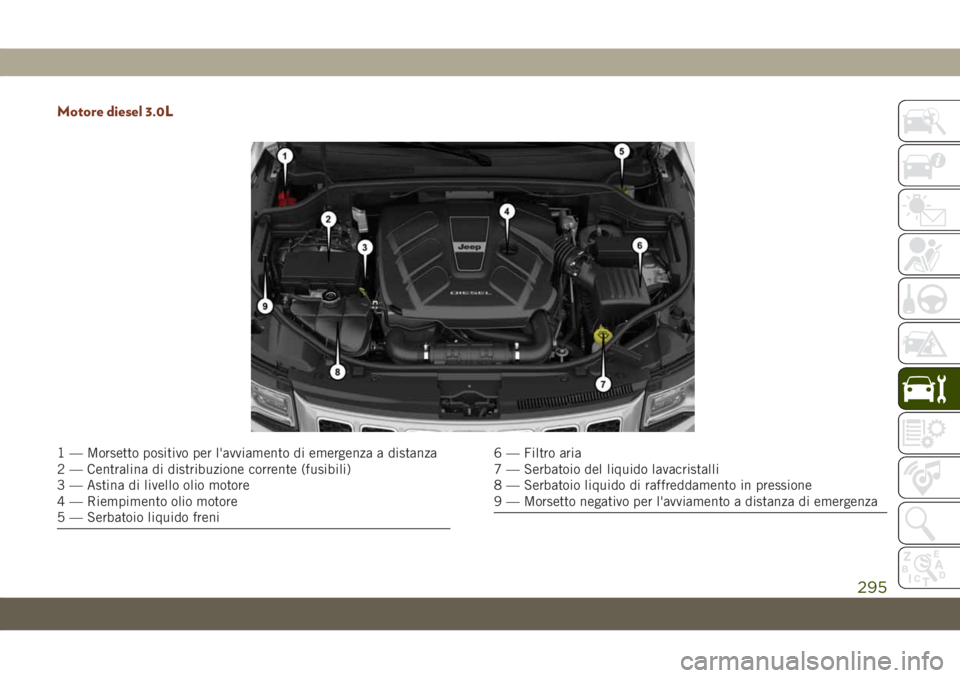

Motore diesel 3.0L
1 — Morsetto positivo per l'avviamento di emergenza a distanza
2 — Centralina di distribuzione corrente (fusibili)
3 — Astina di livello olio motore
4 — Riempimento olio motore
5 — Serbatoio liquido freni6 — Filtro aria
7 — Serbatoio del liquido lavacristalli
8 — Serbatoio liquido di raffreddamento in pressione
9 — Morsetto negativo per l'avviamento a distanza di emergenza
295

Controllo livello olio — motori a benzina
Per assicurare una corretta lubrificazione del
motore è indispensabile che l'olio motore sia
mantenuto al livello prescritto. Verificare il
livello dell'olio a intervalli regolari, per esem-
pio ad ogni rifornimento di combustibile. Il
momento migliore per controllare il livello
dell'olio del motore è circa cinque minuti
dopo aver spento il motore una volta rag-
giunta la piena temperatura di esercizio.
In entrambi i casi la vettura deve essere
parcheggiata quanto più possibile in piano.
Fare in modo che l'olio si trovi sempre all'in-
terno della zona SAFE (di sicurezza) contras-
segnata sull'astina del livello. Su questi mo-
tori, aggiungere 0,94 litri di olio quando il
livello si trova sulla parte bassa della zona
SAFE per riportarlo a quella alta.
AVVERTENZA!
Una quantità eccessiva o insufficiente di
olio nel basamento provoca la formazione
di bolle o la perdita di pressione. Questa
condizione è estremamente dannosa per il
motore.
ATTENZIONE!
• Non fumare mentre si interviene sul
vano motore: potrebbero essere presenti
gas e vapori infiammabili, con il rischio
di incendio.
• Con motore caldo, operare con molta
cautela nel vano motore: pericolo di
ustioni. Non avvicinarsi troppo alla ven-
tola di raffreddamento del radiatore: l'e-
lettroventola potrebbe azionarsi, peri-
colo di lesioni. Sciarpe, cravatte e altri
indumenti larghi potrebbero essere tirati
dagli organi in movimento.
AVVERTENZA!
• Fare attenzione a non confondere i vari
tipi di liquidi durante il rabbocco: non
sono compatibili tra loro! Il rabbocco
con un liquido inadatto potrebbe dan-
neggiare gravemente la vettura.
• Il livello di olio non deve superare la
tacca MAX.
AVVERTENZA!
• Rabboccare sempre con olio motore
avente le stesse caratteristiche di quello
già presente nel motore.
• Per il rabbocco di olio motore, attendere
che il motore si raffreddi prima di allen-
tare il tappo del bocchettone di riempi-
mento, in particolare per i veicoli con
tappo di alluminio (se in dotazione).
AVVERTENZA: pericolo di ustioni!
• Una quantità eccessiva o insufficiente
di olio nel basamento provoca la forma-
zione di bolle o la perdita di pressione.
Questa condizione è estremamente dan-
nosa per il motore.
ASSISTENZA E MANUTENZIONE
296

Controllo livello olio — motori diesel 3.0
Per assicurare una corretta lubrificazione del
motore è indispensabile che l'olio motore sia
mantenuto al livello prescritto. Controllare
quindi il livello dell'olio a intervalli regolari. Il
momento migliore per controllare il livello del-
l'olio è prima di avviare il motore dopo che è
rimasto parcheggiato durante la notte. Quando
si controlla l'olio dopo che il motore è stato in
funzione, accertarsi anzitutto che il motore sia
alla massima temperatura di esercizio, quindi
attendere cinque minuti dallo spegnimento.
In entrambi i casi la vettura deve essere
parcheggiata quanto più possibile in piano.
Rabboccare l'olio solo quando il livello sull'a-
stina di livello è inferiore al contrassegno
"MIN". La capacità totale tra il contrassegno
MIN e il contrassegno MAX è 1 litro (1 qt).
AVVERTENZA!
Una quantità eccessiva o insufficiente di
olio nel basamento provoca la formazione
di bolle o la perdita di pressione. Questa
condizione è estremamente dannosa per il
motore.NOTA:
È possibile che il livello dell'olio sia legger-
mente più alto rispetto a quello di un con-
trollo precedente. Ciò potrebbe essere dovuto
alla presenza temporanea del diesel nel ba-
samento in seguito a un'attivazione della
strategia di rigenerazione del filtro antiparti-
colato diesel. Questo carburante evaporerà
durante il normale funzionamento.
Non azionare il motore con il livello dell'olio
inferiore al contrassegno "MIN" o superiore al
contrassegno "MAX".
ATTENZIONE!
• Non fumare mentre si interviene sul
vano motore: potrebbero essere presenti
gas e vapori infiammabili, con il rischio
di incendio.
• Con motore caldo, operare con molta
cautela nel vano motore: pericolo di
ustioni. Non avvicinarsi troppo alla ven-
tola di raffreddamento del radiatore: l'e-
lettroventola potrebbe azionarsi, peri-
colo di lesioni. Sciarpe, cravatte e altri
indumenti larghi potrebbero essere tirati
dagli organi in movimento.
AVVERTENZA!
• Fare attenzione a non confondere i vari
tipi di liquidi durante il rabbocco: non
sono compatibili tra loro! Il rabbocco
con un liquido inadatto potrebbe dan-
neggiare gravemente la vettura.
• Il livello di olio non deve superare la
tacca MAX.
• Rabboccare sempre con olio motore
avente le stesse caratteristiche di quello
già presente nel motore.
• Per il rabbocco di olio motore, attendere
che il motore si raffreddi prima di allen-
tare il tappo del bocchettone di riempi-
mento, in particolare per i veicoli con
tappo di alluminio (se in dotazione).
AVVERTENZA: pericolo di ustioni!
• Una quantità eccessiva o insufficiente
di olio nel basamento provoca la forma-
zione di bolle o la perdita di pressione.
Questa condizione è estremamente dan-
nosa per il motore.
297

Rabbocco del liquido lavacristalli
Sul display quadro strumenti viene visualiz-
zato quando il livello del liquido lavacristalli
è basso. Quando il sensore rileva un livello
del liquido basso, l'icona grafica del para-
brezza si illumina e viene visualizzato il mes-
saggio "WASHER FLUID LOW" (Liquido lava-
cristalli basso).
Il serbatoio del liquido lavacristalli è lo stesso
per il parabrezza e il lunotto. Il serbatoio del
liquido si trova nel vano motore, accertarsi di
controllare il livello del liquido a intervalli
regolari. Riempire il serbatoio solo con li-
quido lavacristalli, non aggiungere antigelo
per radiatore. Al rabbocco del serbatoio del
liquido lavacristalli, prelevarne una certa
quantità e applicarla su un panno o una
salvietta, quindi pulire le spazzole del tergi-
cristallo; in questo modo se ne miglioreranno
le prestazioni. Per impedire il congelamento
dell'impianto lavacristalli alle basse tempe-
rature, selezionare una soluzione o miscela
conforme o superiore alla gamma di tempe-
ratura del clima della zona. Queste indica-
zioni sono riportate sulla maggior parte delle
confezioni di liquidi lavacristalli.
ATTENZIONE!
I liquidi lavacristalli disponibili in com-
mercio sono infiammabili. Possono incen-
diarsi e causare bruciature. Durante il
riempimento o altre operazioni che inte-
ressano il liquido lavacristalli agire con la
massima attenzione.
AVVERTENZA!
Non viaggiare con il serbatoio del liquido
lavacristalli vuoto: il lavacristallo è fonda-
mentale per migliorare la visibilità.
Impianto frenante
Per garantire l'efficienza dell'impianto fre-
nante controllarne periodicamente i compo-
nenti. Per gli interventi di manutenzione cor-
retti, fare riferimento a "Programma di
manutenzione" in questo capitolo.
ATTENZIONE!
Guidare con il piede appoggiato al pedale
dei freni può pregiudicarne l'efficienza,
ATTENZIONE!
aumentando il rischio di incidenti. Du-
rante la marcia non tenere mai il piede sul
pedale del freno o sollecitarlo inutilmente
per evitare il surriscaldamento dei freni,
l'usura eccessiva delle guarnizioni e pos-
sibili danni all'impianto frenante. Si ri-
schierebbe di non disporre della piena
capacità di frenata in caso di emergenza.
Controllo livello dell'olio — Pompa freni
Il livello dell'olio della pompa freni deve es-
sere controllato durante gli interventi di ma-
nutenzione sulla vettura oppure immediata-
mente nel caso in cui la spia dell'impianto
frenante sia attiva. Se necessario, rabboccare
per portare il livello entro le tacche designate
sul lato del serbatoio della pompa freni. Pu-
lire sempre accuratamente la superficie della
pompa freni prima di togliere il tappo. L'u-
sura delle pastiglie dei freni a disco può
provocare l'abbassamento del livello. Il livello
dovrebbe essere controllato quando si sosti-
tuiscono i pattini dei freni. Se il livello del
liquido freni è eccessivamente scarso, con-
trollare che l'impianto non presenti perdite.
ASSISTENZA E MANUTENZIONE
298

Per ulteriori informazioni, fare riferimento a
"Liquidi e lubrificanti" in "Dati tecnici".
ATTENZIONE!
• Usare esclusivamente il liquido freni
raccomandato dal Costruttore. Per ulte-
riori informazioni, fare riferimento a "Li-
quidi e lubrificanti" in "Dati tecnici".
L'uso del tipo errato di liquido freni può
danneggiare gravemente l'impianto fre-
nante e/o pregiudicarne le prestazioni. Il
tipo corretto di liquido freni per la vet-
tura è indicato anche sul serbatoio origi-
nale della pompa freni idraulici montato
in fabbrica.
• Per evitare la contaminazione con corpi
estranei o umidità, utilizzare solo liquido
freni nuovo o liquido contenuto in un
recipiente perfettamente chiuso. Mante-
nere sempre il tappo del serbatoio
pompa freni ben chiuso. Un liquido freni
contenuto in un recipiente aperto as-
sorbe umidità dall'aria ed ha quindi un
punto di ebollizione inferiore. Questa
condizione potrebbe causare l'ebolli-
zione imprevista del liquido durante fre-
ATTENZIONE!
nate forti e prolungate, provocando
un'improvvisa avaria ai freni. Ciò po-
trebbe causare incidenti.
• Una quantità eccessiva di liquido freni
all'interno del serbatoio potrebbe provo-
carne la fuoriuscita sulle parti calde del
motore con il relativo rischio di incendio.
Il liquido freni può danneggiare anche
superfici verniciate e in plastica, quindi
fare attenzione a evitare il contatto.
• Evitare che liquidi a base di petrolio
contaminino il liquido freni. Le guarni-
zioni di tenuta potrebbero danneggiarsi,
con conseguente parziale o totale ineffi-
cienza dei freni. Ciò potrebbe causare
incidenti.
Cambio automatico
Controllo del livello dell'olio
Il livello dell'olio è prestabilito in fabbrica e
non richiede alcuna regolazione in condizioni
di esercizio normali. Poiché non è necessario
eseguire controlli periodici del livello dei li-quidi, il cambio non è dotato dell'apposita
astina. La Rete Assistenziale può verificare il
livello dell'olio del cambio utilizzando at-
trezzi speciali per l'assistenza. Se si nota una
perdita di olio o un'anomalia di funziona-
mento del cambio, far eseguire immediata-
mente il controllo del livello dell'olio del cam-
bio presso la Rete Assistenziale. Guidando la
vettura con un livello dell'olio errato si pos-
sono causare danni gravi al cambio.
AVVERTENZA!
In caso di perdite di olio del cambio,
rivolgersi immediatamente alla Rete Assi-
stenziale. Il cambio si potrebbe danneg-
giare gravemente. La Rete Assistenziale
dispone degli strumenti adatti a ripristi-
nare con precisione il livello di olio.
Batteria senza manutenzione
Questa vettura è dotata di una batteria che
non richiede manutenzione. Non sarà quindi
necessaria né l'aggiunta di acqua né una
manutenzione periodica.
299

ATTENZIONE!
• L'utilizzo della batteria con il livello del
liquido troppo basso danneggia irrepara-
bilmente la batteria e può provocarne
l'esplosione.
• Durante qualsiasi intervento sulla batte-
ria o in prossimità di essa, proteggere
sempre gli occhi con degli occhiali spe-
ciali.
• Le batterie contengono sostanze che
sono molto pericolose per l'ambiente.
Per la sostituzione della batteria, contat-
tare la Rete Assistenziale.
• La soluzione elettrolitica contenuta
nella batteria è estremamente corrosiva
e può provocare ustioni e gravi lesioni
agli occhi. Evitare quindi che venga a
contatto con gli occhi, la pelle o gli
indumenti. Durante le operazioni di col-
legamento non sporgersi avvicinando il
viso alla batteria. In caso di contatto
accidentale dell'elettrolito con gli occhi
o con la pelle, lavare immediatamente
con acqua abbondante la parte interes-
sata. Per ulteriori informazioni, fare rife-
ATTENZIONE!
rimento a "Procedure di avviamento di
emergenza" in "In caso di emergenza".
• Il gas sviluppato dalla batteria è infiam-
mabile ed esplosivo. Non avvicinare
quindi fiamme vive o dispositivi che pos-
sono provocare scintille. Non usare una
batteria o un'altra sorgente di alimenta-
zione ausiliaria che eroghi una tensione
superiore a 12 V. Evitare ogni contatto
tra i morsetti dei cavi.
• I morsetti della batteria, nonché gli ac-
cessori ad essi collegati contengono
piombo e composti di piombo. Lavarsi
accuratamente le mani dopo ogni inter-
vento sulla batteria.
AVVERTENZA!
• È essenziale che i cavi dell'impianto
elettrico siano ricollegati correttamente
alla batteria, vale a dire il cavo positivo
al morsetto positivo e il cavo negativo al
morsetto negativo. I morsetti della bat-
teria sono contrassegnati con i simboli
di morsetto positivo (+) e morsetto nega-
AVVERTENZA!
tivo (-) e indicati sull'involucro della bat-
teria. I morsetti dei cavi devono inoltre
essere privi di corrosione e fissati salda-
mente ai morsetti.
• Se si utilizza un "caricabatterie rapido"
con batteria montata sulla vettura,
prima di collegare il caricabatterie scol-
legare entrambi i cavi della batteria
della vettura. Non utilizzare il "carica-
batteria rapido" per fornire la tensione di
avviamento.
RETE ASSISTENZIALE
La Rete Assistenziale dispone di personale
tecnico qualificato, degli attrezzi specifici e
delle apparecchiature necessarie per l'esecu-
zione di tutti gli interventi di assistenza tec-
nica in modo impeccabile. Sono inoltre di-
sponibili i manuali di assistenza tecnica che
comprendono le istruzioni per l'assistenza
tecnica della vettura specifica. Prima di ac-
cingersi a eseguire autonomamente qualsiasi
operazione leggere tali manuali.ASSISTENZA E MANUTENZIONE
300

NOTA:
La manomissione intenzionale dei dispositivi
antinquinamento può impedire di beneficiare
della garanzia ed è perseguibile a termini di
legge.
ATTENZIONE!
L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire personal-
mente solo riparazioni per le quali si è
sicuri di possedere le conoscenze tecniche
e gli attrezzi necessari. In caso di dubbi
sulla propria preparazione o capacità di
esecuzione di una riparazione affidare la
vettura a un meccanico competente.
Manutenzione dell'impianto dell'aria
condizionata
Per garantire le migliori prestazioni possibili,
l'aria condizionata deve essere controllata e
sottoposta a manutenzione presso la Rete
Assistenziale all'inizio della stagione estiva.
La manutenzione deve comprendere la puli-
zia delle alette del condensatore e una veri-fica generale delle prestazioni dell'impianto.
In questa occasione controllare anche la ten-
sione della cinghia di trasmissione.
ATTENZIONE!
• Usare esclusivamente refrigeranti e lu-
brificanti per compressore approvati dal
Costruttore per lo specifico impianto di
aria condizionata montato su questo mo-
dello. Alcuni refrigeranti non approvati
sono infiammabili e potrebbero esplo-
dere, con il rischio di lesioni. L'uso di
refrigeranti o lubrificanti non approvati
può inoltre compromettere l'efficienza
dell'impianto, rendendo necessarie co-
stose riparazioni. Per ulteriori informa-
zioni sulla garanzia, fare riferimento al
Libretto informativo sulla garanzia.
• L'impianto dell'aria condizionata con-
tiene refrigerante ad alta pressione. Per
evitare danni alle persone o allo stesso
impianto, l'eventuale aggiunta di refri-
gerante o qualsiasi riparazione che ri-
chieda lo scollegamento delle tubazioni
deve essere affidata a personale specia-
lizzato.
AVVERTENZA!
Non utilizzare sostanze chimiche per la-
vare l'impianto dell'aria condizionata poi-
ché i componenti potrebbero danneg-
giarsi. Tali danni non sono coperti dalla
garanzia limitata della vettura nuova.
Sostituzione del filtro dell'aria condizionata
(filtro aria A/C)
Fare riferimento a "Manutenzione program-
mata" in questo capitolo per gli intervalli di
manutenzione corretti.
Rivolgersi alla Rete Assistenziale.
Spazzole tergicristallo
Pulire periodicamente il cristallo del para-
brezza e il profilo in gomma delle spazzole del
tergicristalli con una spugna o un panno
morbido e un detergente non abrasivo. In
questo modo si eliminano il sale o le impurità
accumulatesi durante la marcia.
301

Il prolungato funzionamento del tergicristalli
con vetro asciutto può provocare il deteriora-
mento delle spazzole. Azionare sempre i la-
vacristalli se si vogliono eliminare sale o altre
impurità dal cristallo asciutto mediante l'uso
dei tergicristalli.
Evitare di usare i tergicristalli per rimuovere
brina o ghiaccio. Evitare anche il contatto del
profilo di gomma delle spazzole con derivati
del petrolio, quali olio motore, benzina, ecc.
NOTA:
la durata prevista delle spazzole tergicristalli
varia a seconda dell'area geografica e della
frequenza dell'uso. Prestazioni insufficienti
delle spazzole possono presentarsi sotto
forma di rumorosità, segni, rigature di acqua
o punti bagnati. In presenza di tali condi-
zioni, pulire le spazzole tergicristalli o sosti-
tuirle se necessario.Le spazzole e i bracci tergicristallo devono
essere controllati periodicamente, non solo
quando le prestazioni del tergicristallo peg-
giorano. Questo controllo deve comprendere i
seguenti punti:
• Usura o bordi irregolari
• Corpi estranei
• Indurimento o fessurazioni
• Deformazione o indebolimento
Se una spazzola o braccio tergicristallo sono
danneggiati, sostituire il braccio o la spazzola
con una unità nuova. Non tentare di riparare
una spazzola o un braccio tergicristallo dan-
neggiati.
Montaggio/smontaggio della spazzola del
tergicristallo anteriore
AVVERTENZA!
Non consentire che il braccio del tergicri-
stallo scatti indietro contro il cristallo
senza aver montato la spazzola in quanto il
cristallo potrebbe danneggiarsi.1. Sollevare il braccio tergicristallo per al-
zare la spazzola dal cristallo, fino a
quando il braccio non si trova nella mas-
sima posizione di sollevamento.
Spazzola del tergicristallo con linguetta
di sgancio in posizione di blocco
1 — Tergicristallo
2 — Linguetta di sgancio
3 — Braccio tergicristallo
ASSISTENZA E MANUTENZIONE
302
