2019 JEEP COMPASS Betriebsanleitung (in German)

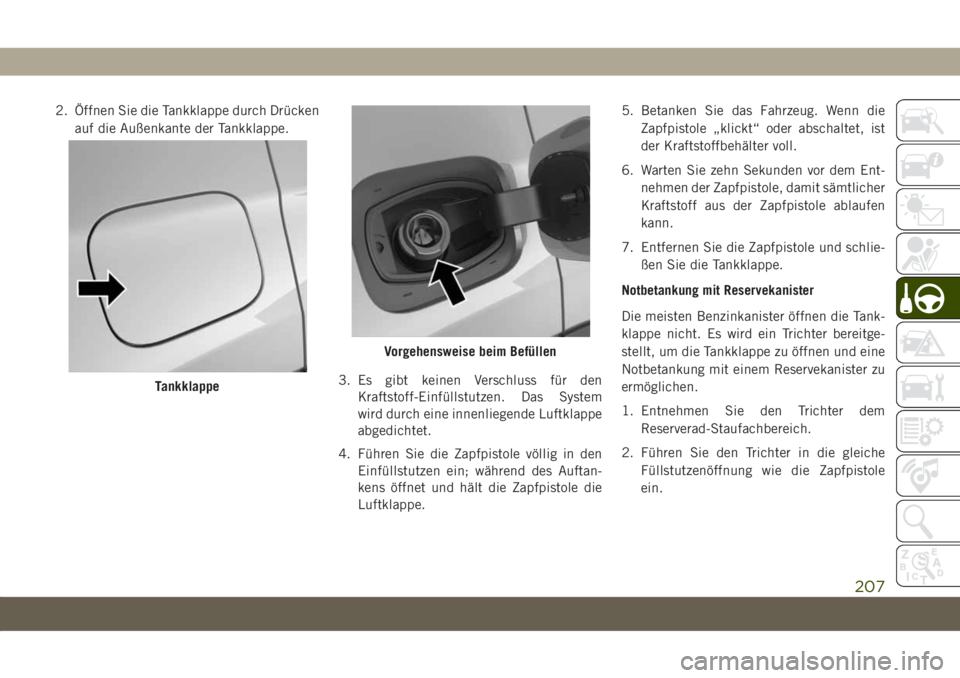

2. Öffnen Sie die Tankklappe durch Drücken
auf die Außenkante der Tankklappe.
3. Es gibt keinen Verschluss für den
Kraftstoff-Einfüllstutzen. Das System
wird durch eine innenliegende Luftklappe
abgedichtet.
4. Führen Sie die Zapfpistole völlig in den
Einfüllstutzen ein; während des Auftan-
kens öffnet und hält die Zapfpistole die
Luftklappe.5. Betanken Sie das Fahrzeug. Wenn die
Zapfpistole „klickt“ oder abschaltet, ist
der Kraftstoffbehälter voll.
6. Warten Sie zehn Sekunden vor dem Ent-
nehmen der Zapfpistole, damit sämtlicher
Kraftstoff aus der Zapfpistole ablaufen
kann.
7. Entfernen Sie die Zapfpistole und schlie-
ßen Sie die Tankklappe.
Notbetankung mit Reservekanister
Die meisten Benzinkanister öffnen die Tank-
klappe nicht. Es wird ein Trichter bereitge-
stellt, um die Tankklappe zu öffnen und eine
Notbetankung mit einem Reservekanister zu
ermöglichen.
1. Entnehmen Sie den Trichter dem
Reserverad-Staufachbereich.
2. Führen Sie den Trichter in die gleiche
Füllstutzenöffnung wie die Zapfpistole
ein.
Tankklappe
Vorgehensweise beim Befüllen
207

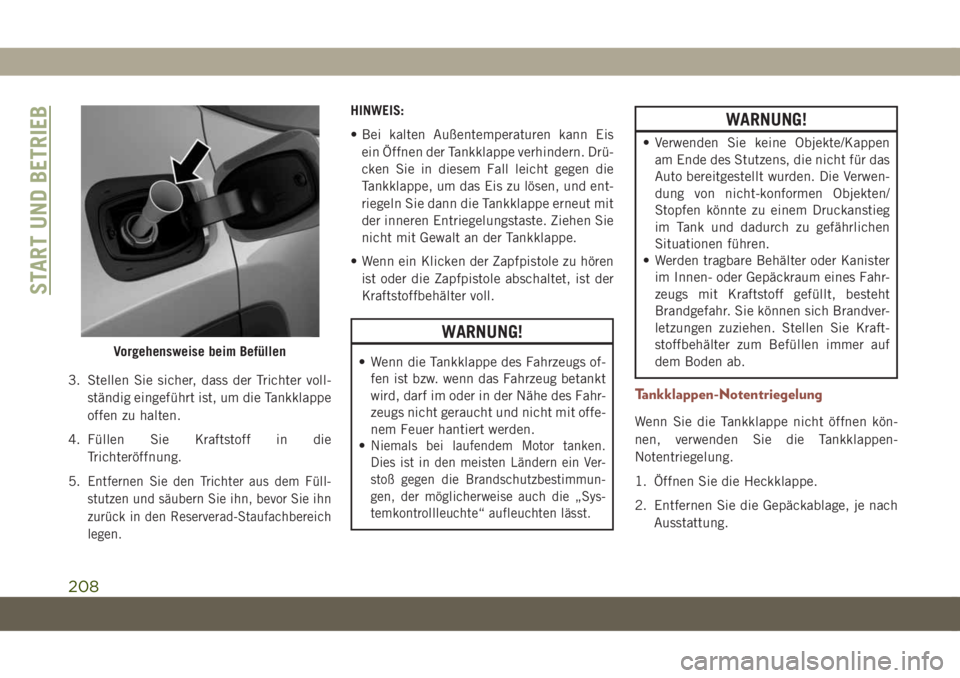

3. Stellen Sie sicher, dass der Trichter voll-
ständig eingeführt ist, um die Tankklappe
offen zu halten.
4. Füllen Sie Kraftstoff in die
Trichteröffnung.
5.
Entfernen Sie den Trichter aus dem Füll-
stutzen und säubern Sie ihn, bevor Sie ihn
zurück in den Reserverad-Staufachbereich
legen.
HINWEIS:
• Bei kalten Außentemperaturen kann Eis
ein Öffnen der Tankklappe verhindern. Drü-
cken Sie in diesem Fall leicht gegen die
Tankklappe, um das Eis zu lösen, und ent-
riegeln Sie dann die Tankklappe erneut mit
der inneren Entriegelungstaste. Ziehen Sie
nicht mit Gewalt an der Tankklappe.
• Wenn ein Klicken der Zapfpistole zu hören
ist oder die Zapfpistole abschaltet, ist der
Kraftstoffbehälter voll.
WARNUNG!
• Wenn die Tankklappe des Fahrzeugs of-
fen ist bzw. wenn das Fahrzeug betankt
wird, darf im oder in der Nähe des Fahr-
zeugs nicht geraucht und nicht mit offe-
nem Feuer hantiert werden.
•
Niemals bei laufendem Motor tanken.
Dies ist in den meisten Ländern ein Ver-
stoß gegen die Brandschutzbestimmun-
gen, der möglicherweise auch die „Sys-
temkontrollleuchte“ aufleuchten lässt.
WARNUNG!
• Verwenden Sie keine Objekte/Kappen
am Ende des Stutzens, die nicht für das
Auto bereitgestellt wurden. Die Verwen-
dung von nicht-konformen Objekten/
Stopfen könnte zu einem Druckanstieg
im Tank und dadurch zu gefährlichen
Situationen führen.
• Werden tragbare Behälter oder Kanister
im Innen- oder Gepäckraum eines Fahr-
zeugs mit Kraftstoff gefüllt, besteht
Brandgefahr. Sie können sich Brandver-
letzungen zuziehen. Stellen Sie Kraft-
stoffbehälter zum Befüllen immer auf
dem Boden ab.
Tankklappen-Notentriegelung
Wenn Sie die Tankklappe nicht öffnen kön-
nen, verwenden Sie die Tankklappen-
Notentriegelung.
1. Öffnen Sie die Heckklappe.
2. Entfernen Sie die Gepäckablage, je nach
Ausstattung.
Vorgehensweise beim Befüllen
START UND BETRIEB
208

3.Entfernen Sie die Zugangsklappe für den
Entriegelungszug an der rechten inneren
Verkleidung mit der Spitze des Schlüssels.
4. Ergreifen Sie den Entriegelungszug, und
ziehen Sie ihn sanft nach oben, um die
Tankklappe zu entriegeln.
HINWEIS:
Durch übermäßige Kraftanwendung kann der
Entriegelungszug brechen.5. Drücken Sie auf den äußeren Rand, um
die Tankklappe öffnen.
Tankklappe entriegeln
Tankklappe
Füllstutzen
209

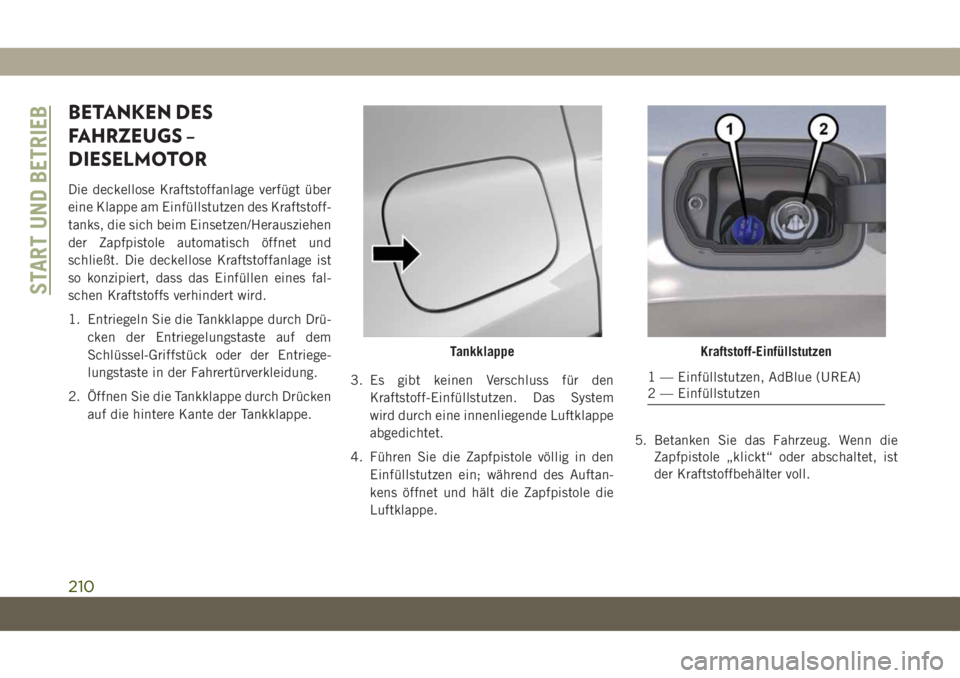

BETANKEN DES
FAHRZEUGS –
DIESELMOTOR
Die deckellose Kraftstoffanlage verfügt über
eine Klappe am Einfüllstutzen des Kraftstoff-
tanks, die sich beim Einsetzen/Herausziehen
der Zapfpistole automatisch öffnet und
schließt. Die deckellose Kraftstoffanlage ist
so konzipiert, dass das Einfüllen eines fal-
schen Kraftstoffs verhindert wird.
1. Entriegeln Sie die Tankklappe durch Drü-
cken der Entriegelungstaste auf dem
Schlüssel-Griffstück oder der Entriege-
lungstaste in der Fahrertürverkleidung.
2. Öffnen Sie die Tankklappe durch Drücken
auf die hintere Kante der Tankklappe.3. Es gibt keinen Verschluss für den
Kraftstoff-Einfüllstutzen. Das System
wird durch eine innenliegende Luftklappe
abgedichtet.
4. Führen Sie die Zapfpistole völlig in den
Einfüllstutzen ein; während des Auftan-
kens öffnet und hält die Zapfpistole die
Luftklappe.5. Betanken Sie das Fahrzeug. Wenn die
Zapfpistole „klickt“ oder abschaltet, ist
der Kraftstoffbehälter voll.
TankklappeKraftstoff-Einfüllstutzen
1 — Einfüllstutzen, AdBlue (UREA)
2 — Einfüllstutzen
START UND BETRIEB
210

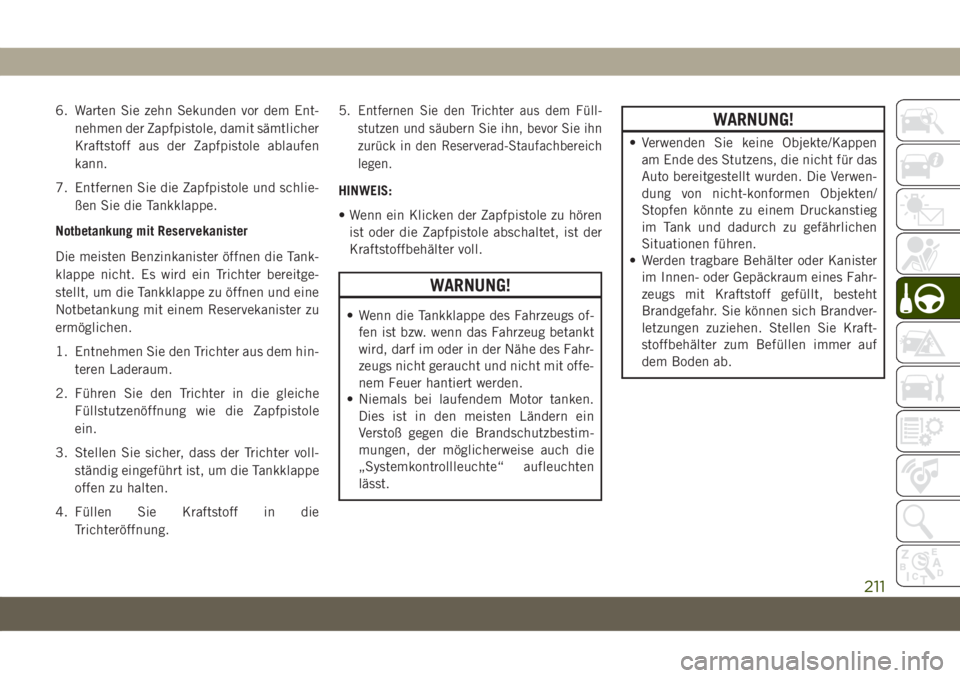

6. Warten Sie zehn Sekunden vor dem Ent-
nehmen der Zapfpistole, damit sämtlicher
Kraftstoff aus der Zapfpistole ablaufen
kann.
7. Entfernen Sie die Zapfpistole und schlie-
ßen Sie die Tankklappe.
Notbetankung mit Reservekanister
Die meisten Benzinkanister öffnen die Tank-
klappe nicht. Es wird ein Trichter bereitge-
stellt, um die Tankklappe zu öffnen und eine
Notbetankung mit einem Reservekanister zu
ermöglichen.
1. Entnehmen Sie den Trichter aus dem hin-
teren Laderaum.
2. Führen Sie den Trichter in die gleiche
Füllstutzenöffnung wie die Zapfpistole
ein.
3. Stellen Sie sicher, dass der Trichter voll-
ständig eingeführt ist, um die Tankklappe
offen zu halten.
4. Füllen Sie Kraftstoff in die
Trichteröffnung.5.Entfernen Sie den Trichter aus dem Füll-
stutzen und säubern Sie ihn, bevor Sie ihn
zurück in den Reserverad-Staufachbereich
legen.
HINWEIS:
• Wenn ein Klicken der Zapfpistole zu hören
ist oder die Zapfpistole abschaltet, ist der
Kraftstoffbehälter voll.
WARNUNG!
• Wenn die Tankklappe des Fahrzeugs of-
fen ist bzw. wenn das Fahrzeug betankt
wird, darf im oder in der Nähe des Fahr-
zeugs nicht geraucht und nicht mit offe-
nem Feuer hantiert werden.
• Niemals bei laufendem Motor tanken.
Dies ist in den meisten Ländern ein
Verstoß gegen die Brandschutzbestim-
mungen, der möglicherweise auch die
„Systemkontrollleuchte“ aufleuchten
lässt.
WARNUNG!
• Verwenden Sie keine Objekte/Kappen
am Ende des Stutzens, die nicht für das
Auto bereitgestellt wurden. Die Verwen-
dung von nicht-konformen Objekten/
Stopfen könnte zu einem Druckanstieg
im Tank und dadurch zu gefährlichen
Situationen führen.
• Werden tragbare Behälter oder Kanister
im Innen- oder Gepäckraum eines Fahr-
zeugs mit Kraftstoff gefüllt, besteht
Brandgefahr. Sie können sich Brandver-
letzungen zuziehen. Stellen Sie Kraft-
stoffbehälter zum Befüllen immer auf
dem Boden ab.
211

AdBlue (Harnstoff ) – je nach Ausstattung
Dieses Fahrzeug ist mit einer Harnstoff-
Einspritzanlage und einem SCR-Katalysator
(Selective Catalytic Reduction) ausgestattet,
um die Emissionsanforderungen zu erfüllen.
Diese beiden Systeme stellen die Einhaltung
der Dieselemissionsanforderungen sicher.
Gleichzeitig sorgen sie für Kraftstoffeffizienz,
Fahrverhalten, Drehmoment und Leistung.
Weitere Informationen zu Meldungen und
Systemwarnungen finden Sie unter „Warn-
leuchten und Meldungen“ in „Kennenlernen
der Instrumententafel“. AdBlue (Harnstoff)
ist ein sehr stabiles Produkt mit einer langen
Haltbarkeit. Wenn es bei Temperaturen
UNTER 90 °F (32 °C) gelagert wird, hält es
mindestens ein Jahr. Weitere Informationen
zum AdBlue-Flüssigkeitstyp finden Sie unter
„Flüssigkeiten und Schmiermittel“ in „Tech-
nische Daten“. Das Fahrzeug ist mit einer
automatischen AdBlue-Heizung ausgestat-
tet. Beim Starten des Motors kann so das
System ordnungsgemäß bei Temperaturen
unter 12 °F (-11 °C) betrieben werden.HINWEIS:
AdBlue gefriert bei Temperaturen unter 12 °F
(-11 °C).
Aufbewahrung von AdBlue (Harnstoff)
AdBlue (Harnstoff) ist ein sehr stabiles Pro-
dukt mit einer langen Haltbarkeit. Wenn Ad-
Blue (Harnstoff) bei Temperaturen zwischen
-12 °C bis 32 °C (10 °F bis 90 °F) aufbewahrt
wird, hält es mindestens ein Jahr.
AdBlue (Harnstoff) kann bei den niedrigsten
Temperaturen gefrieren. Zum Beispiel kann
AdBlue (Harnstoff) bei Temperaturen unter
-11 °C (12 °F) frieren. Das System ist für
diese Betriebsbedingungen ausgelegt.
HINWEIS:
Beim Arbeiten mit AdBlue (Harnstoff) ist es
wichtig, Folgendes zu wissen:
• Behälter oder Teile, die mit AdBlue (Harn-
stoff) in Kontakt kommen, müssen für Ad-
Blue (Harnstoff) geeignet sein (Kunststoff
oder Edelstahl). Kupfer, Messing, Alumi-
nium, Eisen oder nicht rostfreier Edelstahl
sollten vermieden werden, da sie durch
AdBlue (Harnstoff) rosten können.•
Wenn AdBlue (Harnstoff) verschüttet wurde,
muss es vollständig aufgewischt werden.
Hinzufügen von AdBlue (Harnstoff)
Vorbedingungen
AdBlue (Harnstoff) gefriert bei Temperaturen
unter 12 °F (-11 °C). Wenn das Auto für
längere Zeit bei diesen Temperaturen steht,
kann das Auffüllen schwierig sein. Aus die-
sem Grund wird empfohlen, das Fahrzeug in
einer Garage und/oder in einer beheizten
Umgebung abzustellen und vor dem Auffül-
len zu warten, bis der Harnstoff wieder flüs-
sig ist.
Gehen Sie folgendermaßen vor:
• Parken Sie das Fahrzeug auf ebenem Un-
tergrund und stellen Sie den Motor ab,
indem Sie die Zündung in die Stellung OFF
(Aus) schalten.
• Öffnen Sie die Tankklappe und entfernen
Sie den (blauen) Deckel vom AdBlue
(Harnstoff)-Einfüllstutzen.
START UND BETRIEB
212

Auffüllen mit Zapfpistole
Sie können bei jedem AdBlue (Harnstoff)-
Vertreiber auffüllen.Gehen Sie folgendermaßen vor:
• Führen Sie die AdBlue (Harnstoff)-
Zapfpistole in den Einfüllstutzen und be-
ginnen Sie mit dem Auffüllen. Beenden Sie
das Auffüllen, wenn die Zapfpistole das
erste Mal automatisch stoppt. Dies weist
darauf hin, dass der AdBlue (Harnstoff)-
Tank voll ist. Versuchen Sie nicht, weiter
aufzufüllen, um ein Verschütten von Ad-
Blue (Harnstoff) zu verhindern.
• Entfernen Sie die Zapfpistole aus dem
Einfüllstutzen.
Auffüllen mit Kanistern
Gehen Sie folgendermaßen vor:
• Prüfen Sie das Verfallsdatum.
• Lesen Sie die Gebrauchshinweise auf dem
Etikett, bevor Sie den Inhalt des Kanisters
in den AdBlue (Harnstoff)-Tank füllen.
• Wenn Systeme zum Auffüllen verwendet
werden, die nicht verschraubt werden kön-
nen (z. B. Kraftstoffbehälter), schlagen Sie
nach der Anzeige auf dem Display der In-
strumententafel unter „Warnleuchten und
Meldungen“ in „Kennenlernen der Instru-mententafel“ nach, um weitere Informatio-
nen zu erhalten. Befüllen Sie den AdBlue
(Harnstoff)-Tank mit nicht mehr als 2 Gal-
lonen (8 Liter).
• Wenn Kanister verwendet werden, die mit
dem Einfüllstutzen verschraubt werden
können, ist der Kraftstoffbehälter voll,
wenn das Befüllen aus dem AdBlue
(Harnstoff)-Kanister stoppt. Versuchen Sie
nicht, weiter aufzufüllen.
Maßnahmen nach dem Auffüllen
Gehen Sie folgendermaßen vor:
• Bringen Sie den Deckel wieder auf dem
AdBlue (Harnstoff)-Einfüllstutzen an, in-
dem Sie ihn im Uhrzeigersinn vollständig
aufschrauben.
• Schalten Sie die Zündung in die Stellung
RUN (Start) (der Motor muss dabei nicht
gestartet werden).
• Warten Sie, bis die Anzeige auf der Instru-
mententafel erlischt, bevor Sie das Fahr-
zeug bewegen. Das Erlöschen der Anzeige
kann von ein paar Sekunden bis zu ca. einer
halben Minute dauern. Wenn der Motor
Kraftstoff-Einfüllstutzen
1 — Einfüllstutzen, AdBlue (UREA)
2 — Einfüllstutzen
213

gestartet und das Fahrzeug bewegt wird,
dauert es länger, bis die Anzeige erlischt.
Dadurch wird der Motorbetrieb nicht beein-
trächtigt.
• Wenn AdBlue (Harnstoff) bei leerem Kraft-
stoffbehälter aufgefüllt wurde, warten Sie
2 Minuten, bevor Sie den Motor starten.
HINWEIS:
• Wenn AdBlue (Harnstoff) aus dem Einfüll-
stutzen läuft, reinigen Sie den Bereich
gründlich und fahren Sie mit dem Auffüllen
fort. Wenn die Flüssigkeit kristallisiert, be-
seitigen Sie sie mit einem Schwamm und
warmem Wasser.
• NICHT DIE MAXIMALE FÜLLHÖHE ÜBER-
SCHREITEN: Dies kann zu Schäden am
Kraftstoffbehälter führen. AdBlue (Harn-
stoff) gefriert bei unter 12 °F (-11 °C).
Auch wenn das System für den Betrieb
unter dem Gefrierpunkt von Harnstoff aus-
gelegt ist, sollte der Kraftstoffbehälter
nicht über die maximale Füllhöhe befüllt
werden, da durch das Gefrieren von Harn-
stoff das System beschädigt werden kann.
Befolgen Sie die Anweisungen in diesem
Abschnitt.• Wenn AdBlue (Harnstoff) auf lackierte
Oberflächen oder Aluminium läuft, reini-
gen Sie den Bereich sofort mit Wasser und
wischen Sie verschüttete Flüssigkeiten auf
dem Boden mit saugfähigem Material auf.
• Starten Sie den Motor nicht, wenn AdBlue
(Harnstoff) versehentlich in den Diesel-
kraftstoffbehälter gefüllt wurde, da das zu
schweren Schäden am Motor führen kann.
Wenden Sie sich an einen Vertragshändler.
•
Geben Sie AdBlue (Harnstoff) keine Zusätze
oder sonstige Flüssigkeiten hinzu. Dadurch
kann das System beschädigt werden.
• Die Verwendung von nicht konformem oder
degradiertem AdBlue (Harnstoff) kann zu
Meldungen auf dem Display der Instrumen-
tentafel führen. Weitere Informationen
finden Sie unter „Warnleuchten und Mel-
dungen“ in „Kennenlernen der Instrumen-
tentafel“.
• Füllen Sie niemals AdBlue (Harnstoff) in
einen anderen Behälter: Dieser könnte ver-
unreinigt sein.• Wenn der Kraftstoffbehälter kein AdBlue
(Harnstoff) mehr hat, finden Sie Informa-
tionen zur weiteren normalen Verwendung
des Fahrzeugs unter „Warnleuchten und
Meldungen“ in „Kennenlernen der
Instrumententafel“.
ANHÄNGERBETRIEB
Allgemeine Definitionen zum
Anhängerbetrieb
Die folgenden Definitionen zum Anhänger-
betrieb dienen zum besseren Verständnis der
nachfolgenden Informationen:
Zulässiges Gesamtgewicht
Das zulässige Gesamtgewicht ist das maximal
zulässige Gewicht Ihres Fahrzeugs. Dies
schließt Fahrer, Insassen, Zuladung und An-
hängerstützlast ein. Die Gesamtzuladung muss
so berechnet werden, dass das zulässige
Gesamtgewicht nicht überschritten wird. Wei-
tere Informationen hierzu finden Sie unter
„Zuladung/Fahrzeugdatenaufkleber“ in „Start
und Betrieb“.
START UND BETRIEB
214
