2019 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

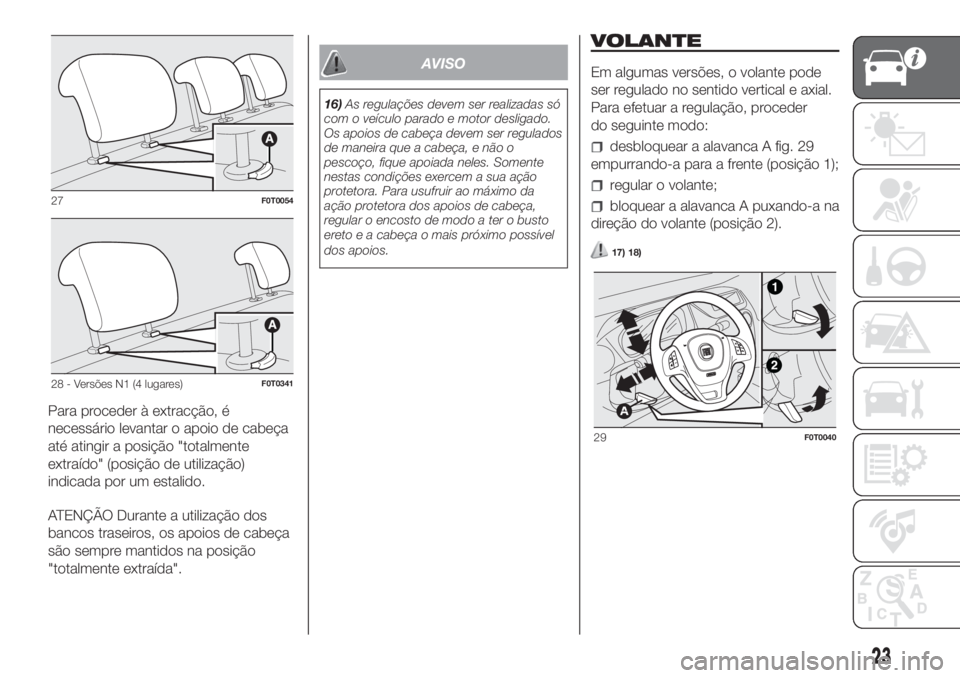

Para proceder à extracção, é
necessário levantar o apoio de cabeça
até atingir a posição "totalmente
extraído" (posição de utilização)
indicada por um estalido.
ATENÇÃO Durante a utilização dos
bancos traseiros, os apoios de cabeça
são sempre mantidos na posição
"totalmente extraída".
AVISO
16)As regulações devem ser realizadas só
com o veículo parado e motor desligado.
Os apoios de cabeça devem ser regulados
de maneira que a cabeça, e não o
pescoço, fique apoiada neles. Somente
nestas condições exercem a sua ação
protetora. Para usufruir ao máximo da
ação protetora dos apoios de cabeça,
regular o encosto de modo a ter o busto
ereto e a cabeça o mais próximo possível
dos apoios.
VOLANTE
Em algumas versões, o volante pode
ser regulado no sentido vertical e axial.
Para efetuar a regulação, proceder
do seguinte modo:
desbloquear a alavanca A fig. 29
empurrando-a para a frente (posição 1);
regular o volante;
bloquear a alavanca A puxando-a na
direção do volante (posição 2).
17) 18)
27F0T0054
28 - Versões N1 (4 lugares)F0T0341
29F0T0040
23

AVISO
17)As regulações devem ser realizadas só
com o veículo parado e motor desligado.
18)É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direção ou da
coluna da direção (por ex. montagem
de antirroubo), que podem causar, além da
perda de desempenho do sistema e da
cessação da garantia, graves problemas
de segurança, também a não
conformidade de homologação do veículo.
ESPELHOS
RETROVISORES
ESPELHO INTERIOR
(para versões/mercados, onde previsto)
Está equipado com um dispositivo
contra acidentes que o faz
desenganchar em caso de contacto
violento com o passageiro.
Acionando a alavanca A fig. 30 é
possível regular o espelho para duas
posições diferentes: normal ou
antiencandeamento.
ESPELHOS EXTERNOS
Recolha manual do espelho
Caso seja necessário (por exemplo,
quando o volume do espelho criar
dificuldades numa passagem estreita) é
possível dobrar os espelhos
deslocando-os da posição A fig. 31
para a posição B.
19) 20)
Regulação manual
A partir do interior do veículo, operar no
dispositivo A fig. 32.
Regulação elétrica
(para versões/mercados, onde previsto)
A regulação dos espelhos externos só
é permitida com a chave de ignição
na posição MAR.
30F0T0027
31F0T0042
32F0T0194
24
CONHECIMENTO DO VEÍCULO

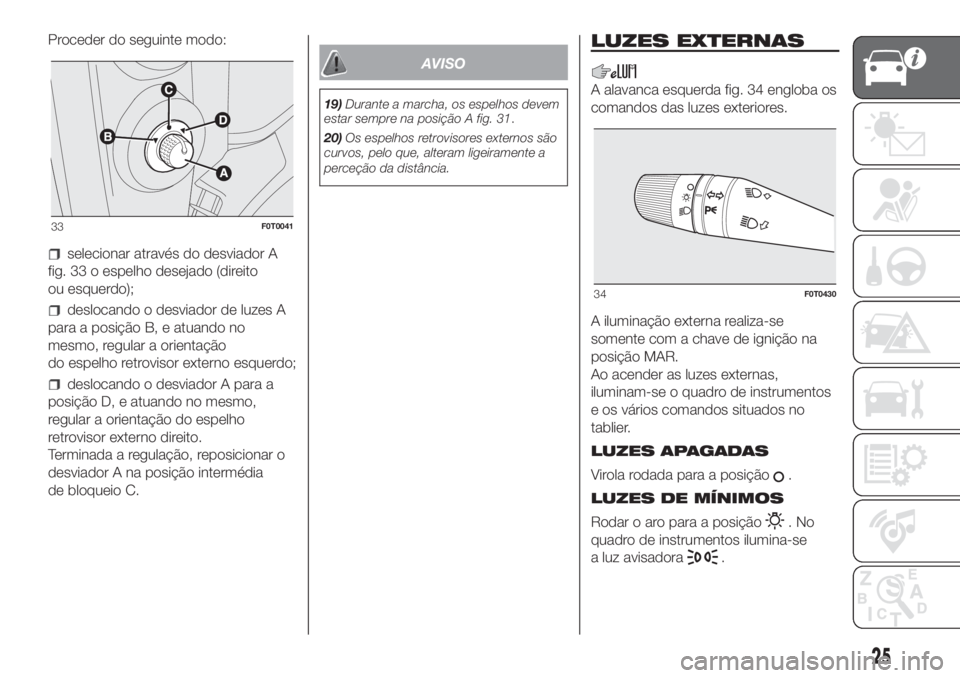

Proceder do seguinte modo:
selecionar através do desviador A
fig. 33 o espelho desejado (direito
ou esquerdo);
deslocando o desviador de luzes A
para a posição B, e atuando no
mesmo, regular a orientação
do espelho retrovisor externo esquerdo;
deslocando o desviador A para a
posição D, e atuando no mesmo,
regular a orientação do espelho
retrovisor externo direito.
Terminada a regulação, reposicionar o
desviador A na posição intermédia
de bloqueio C.
AVISO
19)Durante a marcha, os espelhos devem
estar sempre na posição A fig. 31.
20)Os espelhos retrovisores externos são
curvos, pelo que, alteram ligeiramente a
perceção da distância.
LUZES EXTERNAS
A alavanca esquerda fig. 34 engloba os
comandos das luzes exteriores.
A iluminação externa realiza-se
somente com a chave de ignição na
posição MAR.
Ao acender as luzes externas,
iluminam-se o quadro de instrumentos
e os vários comandos situados no
tablier.
LUZES APAGADAS
Virola rodada para a posição
.
LUZES DE MÍNIMOS
Rodar o aro para a posição
.No
quadro de instrumentos ilumina-se
a luz avisadora
.
33F0T0041
34F0T0430
25

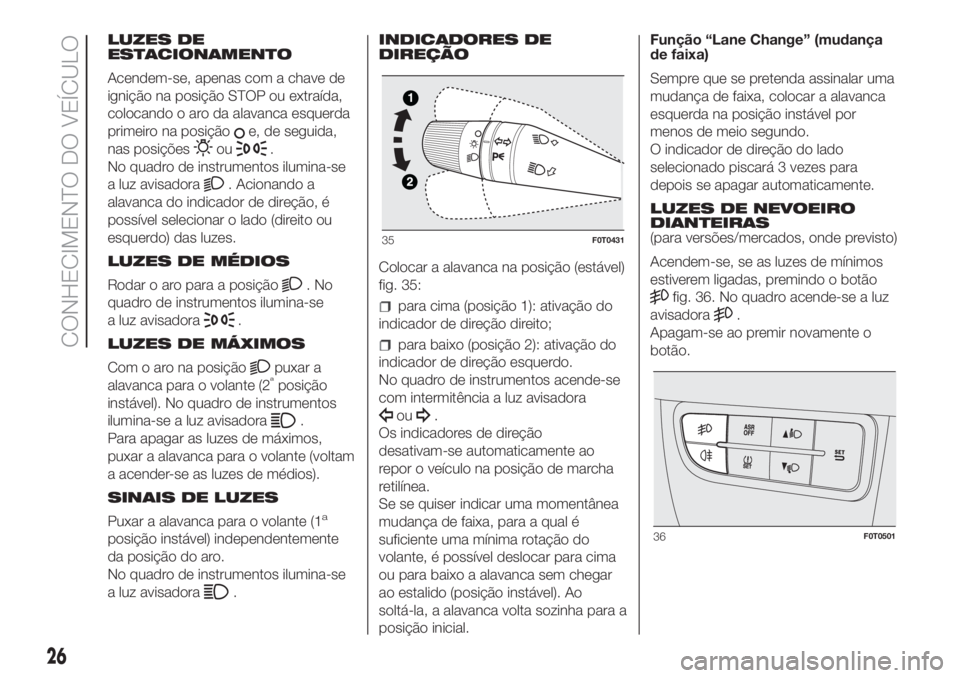

LUZES DE
ESTACIONAMENTO
Acendem-se, apenas com a chave de
ignição na posição STOP ou extraída,
colocando o aro da alavanca esquerda
primeiro na posição
e, de seguida,
nas posições
ou.
No quadro de instrumentos ilumina-se
a luz avisadora
. Acionando a
alavanca do indicador de direção, é
possível selecionar o lado (direito ou
esquerdo) das luzes.
LUZES DE MÉDIOS
Rodar o aro para a posição
.No
quadro de instrumentos ilumina-se
a luz avisadora
.
LUZES DE MÁXIMOS
Com o aro na posição
puxar a
alavanca para o volante (2ªposição
instável). No quadro de instrumentos
ilumina-se a luz avisadora
.
Para apagar as luzes de máximos,
puxar a alavanca para o volante (voltam
a acender-se as luzes de médios).
SINAIS DE LUZES
Puxar a alavanca para o volante (1
a
posição instável) independentemente
da posição do aro.
No quadro de instrumentos ilumina-se
a luz avisadora
.INDICADORES DE
DIREÇÃO
Colocar a alavanca na posição (estável)
fig. 35:
para cima (posição 1): ativação do
indicador de direção direito;
para baixo (posição 2): ativação do
indicador de direção esquerdo.
No quadro de instrumentos acende-se
com intermitência a luz avisadora
ou.
Os indicadores de direção
desativam-se automaticamente ao
repor o veículo na posição de marcha
retilínea.
Se se quiser indicar uma momentânea
mudança de faixa, para a qual é
suficiente uma mínima rotação do
volante, é possível deslocar para cima
ou para baixo a alavanca sem chegar
ao estalido (posição instável). Ao
soltá-la, a alavanca volta sozinha para a
posição inicial.Função “Lane Change” (mudança
de faixa)
Sempre que se pretenda assinalar uma
mudança de faixa, colocar a alavanca
esquerda na posição instável por
menos de meio segundo.
O indicador de direção do lado
selecionado piscará 3 vezes para
depois se apagar automaticamente.
LUZES DE NEVOEIRO
DIANTEIRAS
(para versões/mercados, onde previsto)
Acendem-se, se as luzes de mínimos
estiverem ligadas, premindo o botão
fig. 36. No quadro acende-se a luz
avisadora
.
Apagam-se ao premir novamente o
botão.
35F0T0431
36F0T0501
26
CONHECIMENTO DO VEÍCULO

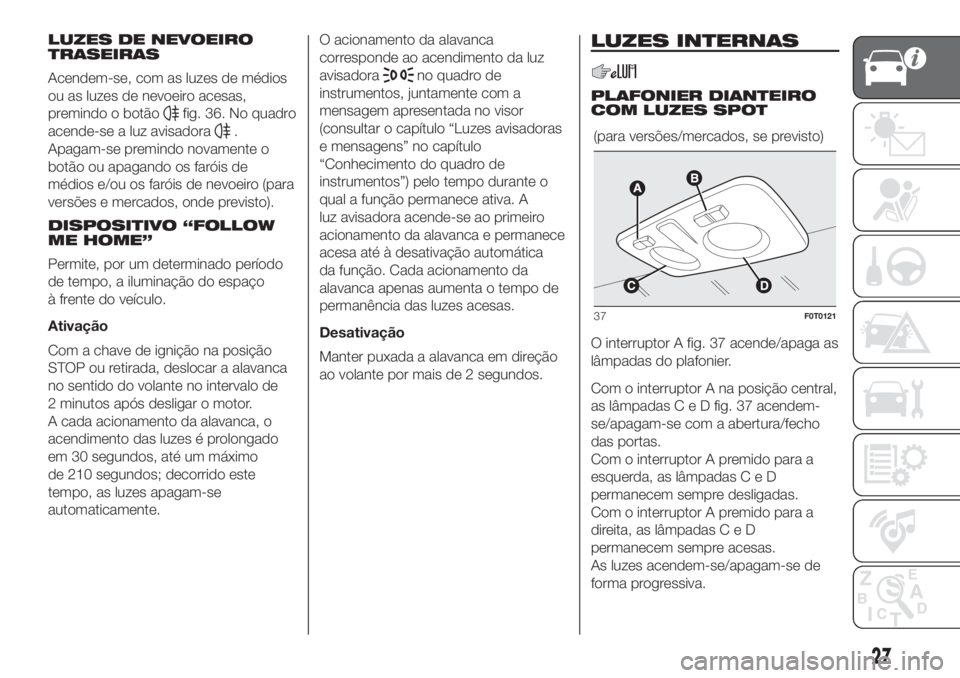

LUZES DE NEVOEIRO
TRASEIRAS
Acendem-se, com as luzes de médios
ou as luzes de nevoeiro acesas,
premindo o botão
fig. 36. No quadro
acende-se a luz avisadora
.
Apagam-se premindo novamente o
botão ou apagando os faróis de
médios e/ou os faróis de nevoeiro (para
versões e mercados, onde previsto).
DISPOSITIVO “FOLLOW
ME HOME”
Permite, por um determinado período
de tempo, a iluminação do espaço
à frente do veículo.
Ativação
Com a chave de ignição na posição
STOP ou retirada, deslocar a alavanca
no sentido do volante no intervalo de
2 minutos após desligar o motor.
A cada acionamento da alavanca, o
acendimento das luzes é prolongado
em 30 segundos, até um máximo
de 210 segundos; decorrido este
tempo, as luzes apagam-se
automaticamente.O acionamento da alavanca
corresponde ao acendimento da luz
avisadora
no quadro de
instrumentos, juntamente com a
mensagem apresentada no visor
(consultar o capítulo “Luzes avisadoras
e mensagens” no capítulo
“Conhecimento do quadro de
instrumentos”) pelo tempo durante o
qual a função permanece ativa. A
luz avisadora acende-se ao primeiro
acionamento da alavanca e permanece
acesa até à desativação automática
da função. Cada acionamento da
alavanca apenas aumenta o tempo de
permanência das luzes acesas.
Desativação
Manter puxada a alavanca em direção
ao volante por mais de 2 segundos.
LUZES INTERNAS
PLAFONIER DIANTEIRO
COM LUZES SPOT
O interruptor A fig. 37 acende/apaga as
lâmpadas do plafonier.
Com o interruptor A na posição central,
as lâmpadasCeDfig. 37 acendem-
se/apagam-se com a abertura/fecho
das portas.
Com o interruptor A premido para a
esquerda, as lâmpadasCeD
permanecem sempre desligadas.
Com o interruptor A premido para a
direita, as lâmpadasCeD
permanecem sempre acesas.
As luzes acendem-se/apagam-se de
forma progressiva.(para versões/mercados, se previsto)
37F0T0121
27

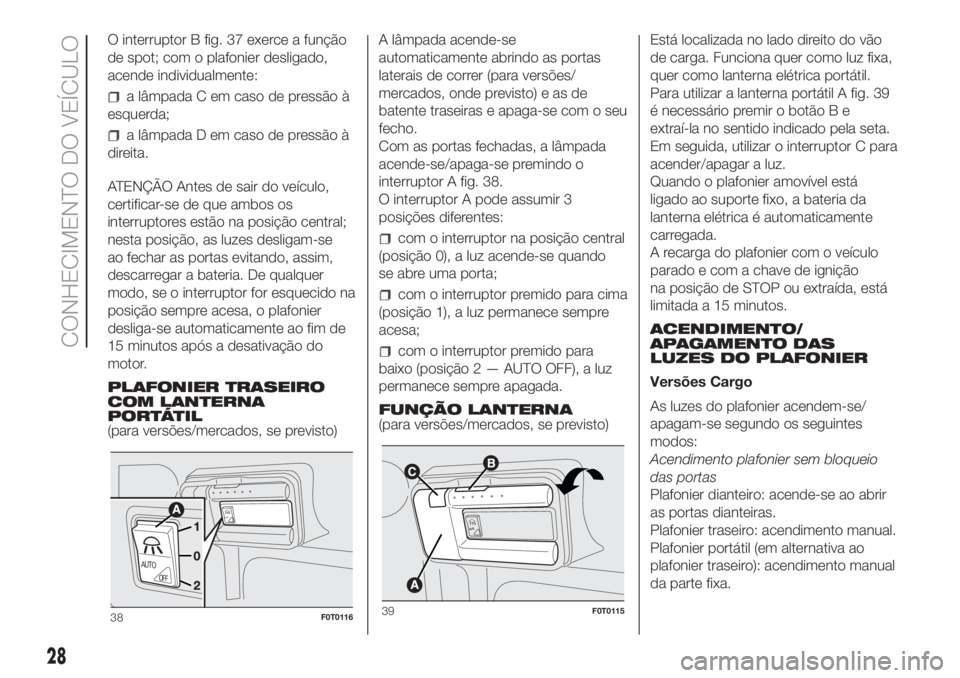

O interruptor B fig. 37 exerce a função
de spot; com o plafonier desligado,
acende individualmente:
a lâmpada C em caso de pressão à
esquerda;
a lâmpada D em caso de pressão à
direita.
ATENÇÃO Antes de sair do veículo,
certificar-se de que ambos os
interruptores estão na posição central;
nesta posição, as luzes desligam-se
ao fechar as portas evitando, assim,
descarregar a bateria. De qualquer
modo, se o interruptor for esquecido na
posição sempre acesa, o plafonier
desliga-se automaticamente ao fim de
15 minutos após a desativação do
motor.
PLAFONIER TRASEIRO
COM LANTERNA
PORTÁTIL
(para versões/mercados, se previsto)A lâmpada acende-se
automaticamente abrindo as portas
laterais de correr (para versões/
mercados, onde previsto) e as de
batente traseiras e apaga-se com o seu
fecho.
Com as portas fechadas, a lâmpada
acende-se/apaga-se premindo o
interruptor A fig. 38.
O interruptor A pode assumir 3
posições diferentes:
com o interruptor na posição central
(posição 0), a luz acende-se quando
se abre uma porta;
com o interruptor premido para cima
(posição 1), a luz permanece sempre
acesa;
com o interruptor premido para
baixo (posição 2 — AUTO OFF), a luz
permanece sempre apagada.
FUNÇÃO LANTERNA
(para versões/mercados, se previsto)Está localizada no lado direito do vão
de carga. Funciona quer como luz fixa,
quer como lanterna elétrica portátil.
Para utilizar a lanterna portátil A fig. 39
é necessário premir o botão B e
extraí-la no sentido indicado pela seta.
Em seguida, utilizar o interruptor C para
acender/apagar a luz.
Quando o plafonier amovível está
ligado ao suporte fixo, a bateria da
lanterna elétrica é automaticamente
carregada.
A recarga do plafonier com o veículo
parado e com a chave de ignição
na posição de STOP ou extraída, está
limitada a 15 minutos.
ACENDIMENTO/
APAGAMENTO DAS
LUZES DO PLAFONIER
Versões Cargo
As luzes do plafonier acendem-se/
apagam-se segundo os seguintes
modos:
Acendimento plafonier sem bloqueio
das portas
Plafonier dianteiro: acende-se ao abrir
as portas dianteiras.
Plafonier traseiro: acendimento manual.
Plafonier portátil (em alternativa ao
plafonier traseiro): acendimento manual
da parte fixa.
AUTO
AUTOOFF
38F0T0116
A
UT
O
39F0T0115
28
CONHECIMENTO DO VEÍCULO

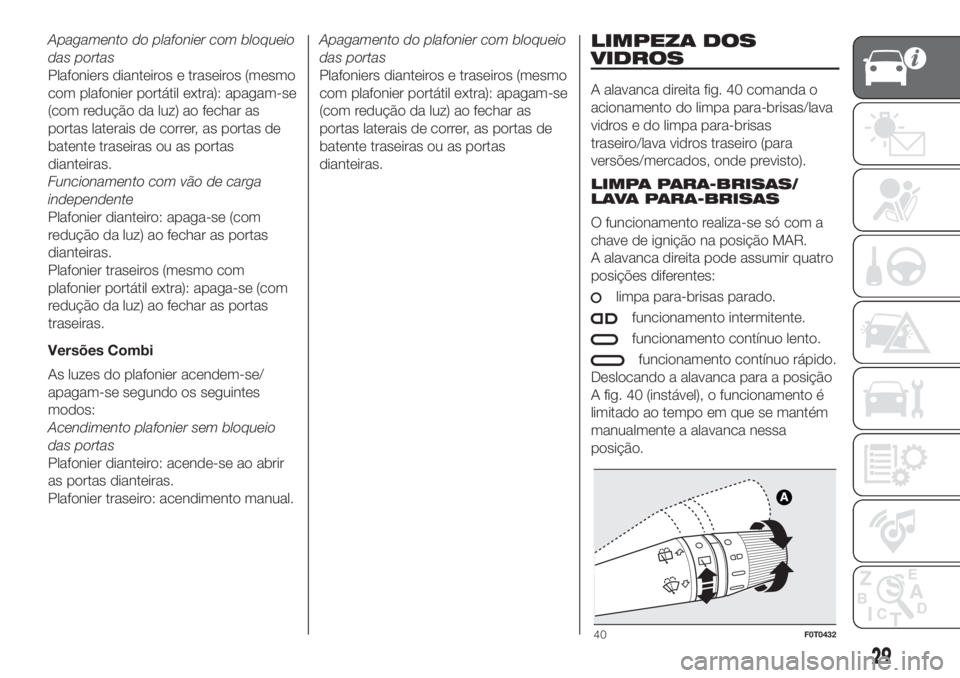

Apagamento do plafonier com bloqueio
das portas
Plafoniers dianteiros e traseiros (mesmo
com plafonier portátil extra): apagam-se
(com redução da luz) ao fechar as
portas laterais de correr, as portas de
batente traseiras ou as portas
dianteiras.
Funcionamento com vão de carga
independente
Plafonier dianteiro: apaga-se (com
redução da luz) ao fechar as portas
dianteiras.
Plafonier traseiros (mesmo com
plafonier portátil extra): apaga-se (com
redução da luz) ao fechar as portas
traseiras.
Versões Combi
As luzes do plafonier acendem-se/
apagam-se segundo os seguintes
modos:
Acendimento plafonier sem bloqueio
das portas
Plafonier dianteiro: acende-se ao abrir
as portas dianteiras.
Plafonier traseiro: acendimento manual.Apagamento do plafonier com bloqueio
das portas
Plafoniers dianteiros e traseiros (mesmo
com plafonier portátil extra): apagam-se
(com redução da luz) ao fechar as
portas laterais de correr, as portas de
batente traseiras ou as portas
dianteiras.LIMPEZA DOS
VIDROS
A alavanca direita fig. 40 comanda o
acionamento do limpa para-brisas/lava
vidros e do limpa para-brisas
traseiro/lava vidros traseiro (para
versões/mercados, onde previsto).
LIMPA PARA-BRISAS/
LAVA PARA-BRISAS
O funcionamento realiza-se só com a
chave de ignição na posição MAR.
A alavanca direita pode assumir quatro
posições diferentes:
limpa para-brisas parado.
funcionamento intermitente.
funcionamento contínuo lento.
funcionamento contínuo rápido.
Deslocando a alavanca para a posição
A fig. 40 (instável), o funcionamento é
limitado ao tempo em que se mantém
manualmente a alavanca nessa
posição.
40F0T0432
29

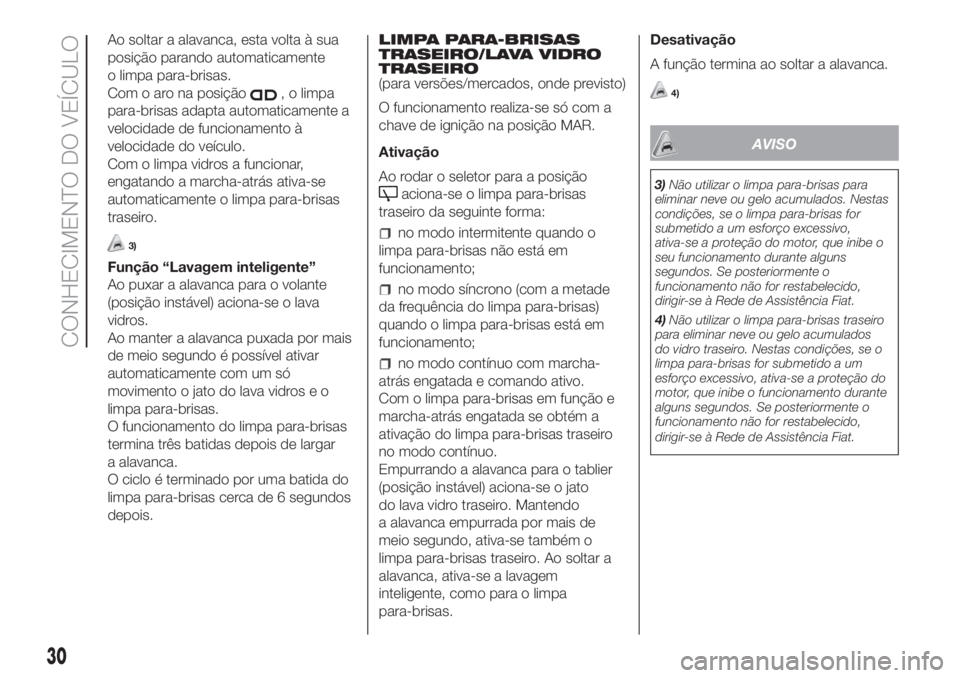

Ao soltar a alavanca, esta volta à sua
posição parando automaticamente
o limpa para-brisas.
Com o aro na posição
, o limpa
para-brisas adapta automaticamente a
velocidade de funcionamento à
velocidade do veículo.
Com o limpa vidros a funcionar,
engatando a marcha-atrás ativa-se
automaticamente o limpa para-brisas
traseiro.
3)
Função “Lavagem inteligente”
Ao puxar a alavanca para o volante
(posição instável) aciona-se o lava
vidros.
Ao manter a alavanca puxada por mais
de meio segundo é possível ativar
automaticamente com um só
movimento o jato do lava vidros e o
limpa para-brisas.
O funcionamento do limpa para-brisas
termina três batidas depois de largar
a alavanca.
O ciclo é terminado por uma batida do
limpa para-brisas cerca de 6 segundos
depois.LIMPA PARA-BRISAS
TRASEIRO/LAVA VIDRO
TRASEIRO
(para versões/mercados, onde previsto)
O funcionamento realiza-se só com a
chave de ignição na posição MAR.
Ativação
Ao rodar o seletor para a posição
aciona-se o limpa para-brisas
traseiro da seguinte forma:
no modo intermitente quando o
limpa para-brisas não está em
funcionamento;
no modo síncrono (com a metade
da frequência do limpa para-brisas)
quando o limpa para-brisas está em
funcionamento;
no modo contínuo com marcha-
atrás engatada e comando ativo.
Com o limpa para-brisas em função e
marcha-atrás engatada se obtém a
ativação do limpa para-brisas traseiro
no modo contínuo.
Empurrando a alavanca para o tablier
(posição instável) aciona-se o jato
do lava vidro traseiro. Mantendo
a alavanca empurrada por mais de
meio segundo, ativa-se também o
limpa para-brisas traseiro. Ao soltar a
alavanca, ativa-se a lavagem
inteligente, como para o limpa
para-brisas.Desativação
A função termina ao soltar a alavanca.
4)
AVISO
3)Não utilizar o limpa para-brisas para
eliminar neve ou gelo acumulados. Nestas
condições, se o limpa para-brisas for
submetido a um esforço excessivo,
ativa-se a proteção do motor, que inibe o
seu funcionamento durante alguns
segundos. Se posteriormente o
funcionamento não for restabelecido,
dirigir-se à Rede de Assistência Fiat.
4)Não utilizar o limpa para-brisas traseiro
para eliminar neve ou gelo acumulados
do vidro traseiro. Nestas condições, se o
limpa para-brisas for submetido a um
esforço excessivo, ativa-se a proteção do
motor, que inibe o funcionamento durante
alguns segundos. Se posteriormente o
funcionamento não for restabelecido,
dirigir-se à Rede de Assistência Fiat.
30
CONHECIMENTO DO VEÍCULO
