2019 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

Versões com visor multifunções
As luzes avisadoras
eestão presentes apenas nas versões Diesel.

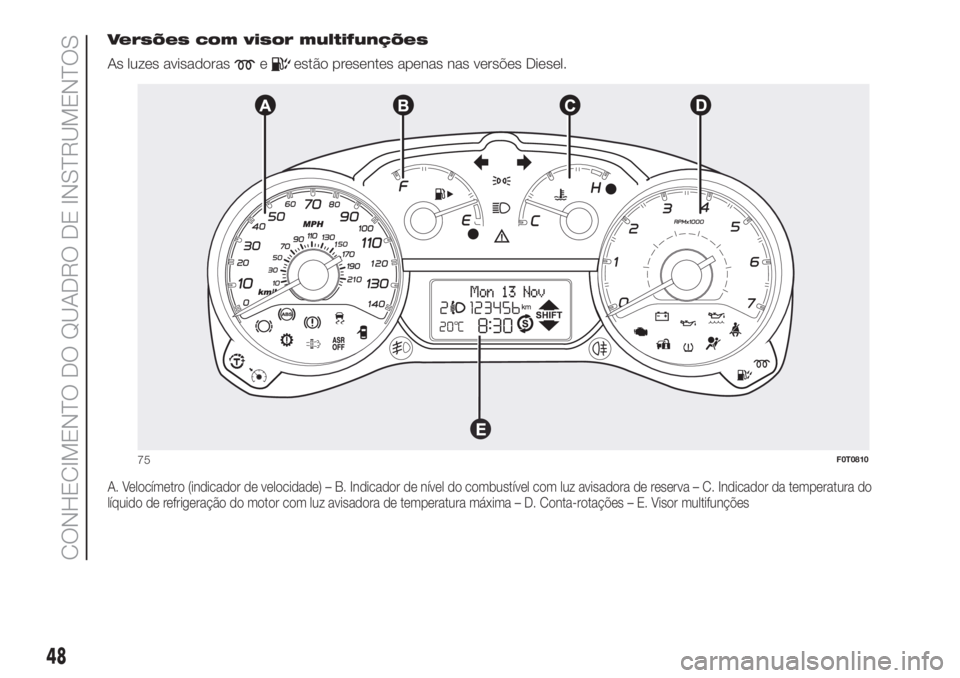

A. Velocímetro (indicador de velocidade) – B. Indicador de nível do combustível com luz avisadora de reserva – C. Indicador da temperatura do
líquido de refrigeração do motor com luz avisadora de temperatura máxima – D. Conta-rotações – E. Visor multifunções
74F0T0809
47

Versões com visor multifunções
As luzes avisadoras
eestão presentes apenas nas versões Diesel.

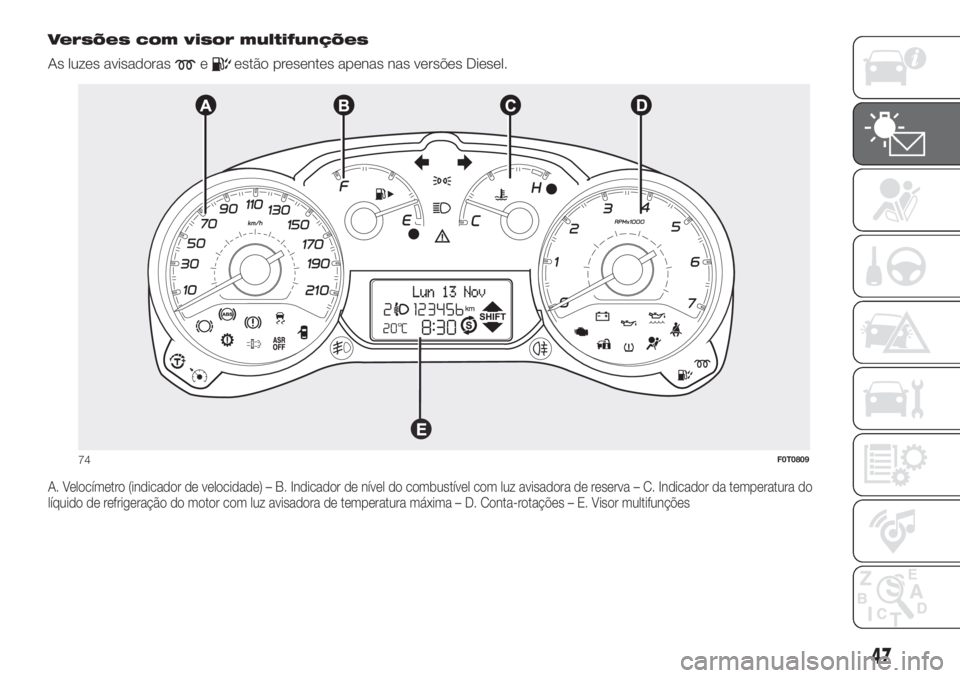

A. Velocímetro (indicador de velocidade) – B. Indicador de nível do combustível com luz avisadora de reserva – C. Indicador da temperatura do
líquido de refrigeração do motor com luz avisadora de temperatura máxima – D. Conta-rotações – E. Visor multifunções
75F0T0810
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

VISOR DIGITAL
ECRÃ STANDARD

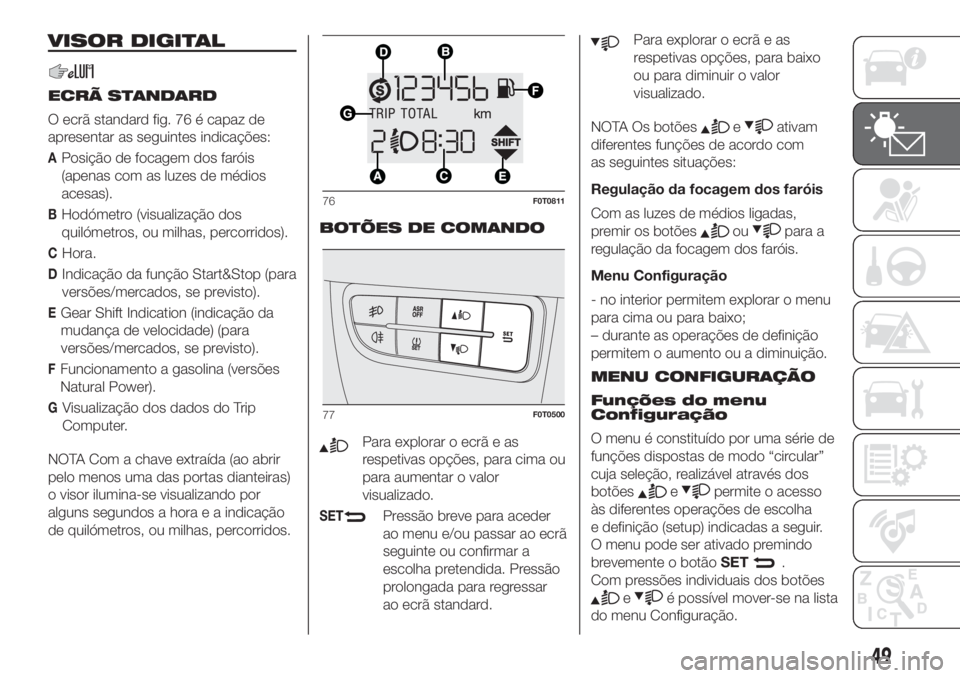

O ecrã standard fig. 76 é capaz de
apresentar as seguintes indicações:
APosição de focagem dos faróis
(apenas com as luzes de médios
acesas).
BHodómetro (visualização dos
quilómetros, ou milhas, percorridos).
CHora.
DIndicação da função Start&Stop (para
versões/mercados, se previsto).
EGear Shift Indication (indicação da
mudança de velocidade) (para
versões/mercados, se previsto).
FFuncionamento a gasolina (versões
Natural Power).
GVisualização dos dados do Trip
Computer.
NOTA Com a chave extraída (ao abrir
pelo menos uma das portas dianteiras)
o visor ilumina-se visualizando por
alguns segundos a hora e a indicação
de quilómetros, ou milhas, percorridos.BOTÕES DE COMANDO
Para explorar o ecrã e as
respetivas opções, para cima ou
para aumentar o valor
visualizado.
SETPressão breve para aceder
ao menu e/ou passar ao ecrã
seguinte ou confirmar a
escolha pretendida. Pressão
prolongada para regressar
ao ecrã standard.
Para explorar o ecrã e as
respetivas opções, para baixo
ou para diminuir o valor
visualizado.
NOTA Os botões
eativam
diferentes funções de acordo com
as seguintes situações:
Regulação da focagem dos faróis
Com as luzes de médios ligadas,
premir os botões
oupara a
regulação da focagem dos faróis.
Menu Configuração
- no interior permitem explorar o menu
para cima ou para baixo;
– durante as operações de definição
permitem o aumento ou a diminuição.
MENU CONFIGURAÇÃO
Funções do menu
Configuração
O menu é constituído por uma série de
funções dispostas de modo “circular”
cuja seleção, realizável através dos
botões
epermite o acesso
às diferentes operações de escolha
e definição (setup) indicadas a seguir.
O menu pode ser ativado premindo
brevemente o botãoSET
.
Com pressões individuais dos botões
eé possível mover-se na lista
do menu Configuração.
76F0T0811
77F0T0500
49

Os modos de gestão neste ponto
diferem entre si, conforme a opção
selecionada.
O menu é constituído pelas seguintes
opções:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (para versões/mercados, se
previsto)
NOTA Quando o veículo está em
movimento, por motivos de segurança,
apenas é possível aceder ao menu
reduzido (definição “SPEEd”). Com o
veículo parado, é possível aceder
ao menu completo.
DISPALY
MULTIFUNÇÕES
O veículo pode estar equipado com um
visor multifunções capaz de oferecer
informações úteis ao utilizador, em
função do anteriormente definido,
durante a condução do veículo.
ECRÃ "STANDARD"

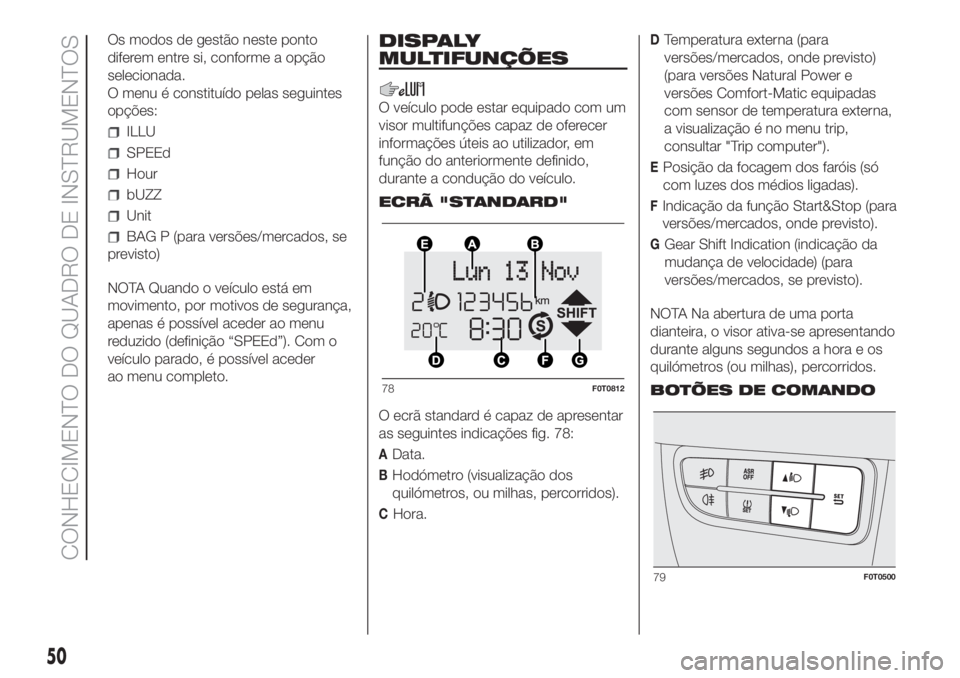

O ecrã standard é capaz de apresentar
as seguintes indicações fig. 78:
AData.
BHodómetro (visualização dos
quilómetros, ou milhas, percorridos).
CHora.
DTemperatura externa (para
versões/mercados, onde previsto)
(para versões Natural Power e
versões Comfort-Matic equipadas
com sensor de temperatura externa,
a visualização é no menu trip,
consultar "Trip computer").
EPosição da focagem dos faróis (só
com luzes dos médios ligadas).
FIndicação da função Start&Stop (para
versões/mercados, onde previsto).
GGear Shift Indication (indicação da
mudança de velocidade) (para
versões/mercados, se previsto).
NOTA Na abertura de uma porta
dianteira, o visor ativa-se apresentando
durante alguns segundos a hora e os
quilómetros (ou milhas), percorridos.
BOTÕES DE COMANDO
78F0T0812
79F0T0500
50
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Para explorar o ecrã e as
respetivas opções, para cima ou
para aumentar o valor
visualizado.
SETPressão breve para aceder
ao menu e/ou passar ao ecrã
seguinte ou confirmar a
escolha pretendida. Pressão
prolongada para regressar
ao ecrã standard.
Para explorar o ecrã e as
respetivas opções, para baixo
ou para diminuir o valor
visualizado.
NOTA Os botões
eativam
diferentes funções de acordo com
as seguintes situações:
Regulação da focagem dos faróis
- com as luzes de médios ligados,
carregar nos botões
oupara
a regulação da focagem dos faróis.
Menu Configuração
- no interior permitem explorar o menu
para cima ou para baixo;
– durante as operações de definição
permitem o aumento ou a diminuição.MENU CONFIGURAÇÃO
Funções do menu
Configuração
O menu é constituído por uma série de
funções dispostas de modo “circular”
cuja seleção, realizável através dos
botões
epermite o acesso
às diferentes operações de escolha
e definição (setup) indicadas a seguir.
Para algumas opções (Regulação
do relógio e Unidade de medida) está
previsto um submenu.
O Menu Configuração pode ser ativado
premindo brevemente o botão
SET
.
Com pressões individuais dos botões
oué possível mover-se
na lista do menu Configuração.
Os modos de gestão neste ponto
diferem entre si conforme a
característica da opção selecionada.
O menu é constituído pelas seguintes
opções:
ILUMINAÇÃO
BEEP VELOCIDADE
DADOS TRIP B
ACERTA HORAS
REGULAR DATA
VER RÁDIO
AUTOCLOSE
UNIDADES DE MEDIDA
IDIOMA
VOLUME AVISOS
VOL. BOTÕES
BUZZ. CINTOS DE SEGURANÇA
SERVICE
BAG PASSAGEIRO
SAÍDA DO MENU
NOTA Quando o veículo está em
movimento, por motivos de segurança,
apenas é possível aceder ao menu
reduzido (definição "Beep Velocidade").
Com o veículo parado, é possível
aceder ao menu completo.
51

TRIP COMPUTER
Informações gerais
O “Trip computer” permite visualizar,
com a chave de ignição na posição
MAR, as grandezas relativas ao estado
de funcionamento do veículo. Esta
função é composta por duas vertentes
denominadas “Trip A” e “Trip B”
capazes de monitorizar a “missão
completa” do veículo (viagem) de modo
independente. Ambas as funções
podem ser ajustadas a zero (reset -
início de uma nova missão).
O “Trip A” permite a apresentação das
seguintes informações:
Temperatura externa (para veículos
Natural Power com sensor de
temperatura)
Autonomia
Distância percorrida
Consumo médio
Consumo instantâneo
Velocidade média
Tempo de viagem (duração da
condução).
O “Trip B”, presente apenas no visor
multifunções, permite a visualização
dos seguintes valores:
Distância percorrida B
Consumo médio B
Velocidade média B
Tempo de viagem B (duração da
condução).
Versões Natural Power
NOTA Os dados do Trip computer
relativos à Autonomia, Consumo médio
e Consumo instantâneo para esta
versão não estão disponíveis.
8)

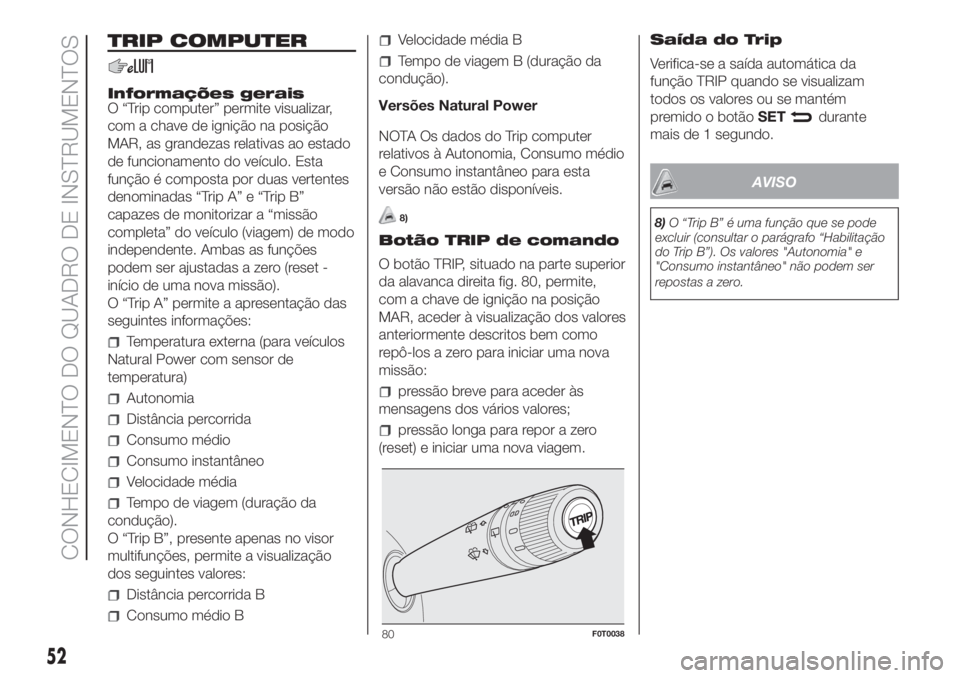

Botão TRIP de comando
O botão TRIP, situado na parte superior
da alavanca direita fig. 80, permite,
com a chave de ignição na posição
MAR, aceder à visualização dos valores
anteriormente descritos bem como
repô-los a zero para iniciar uma nova
missão:
pressão breve para aceder às
mensagens dos vários valores;
pressão longa para repor a zero
(reset) e iniciar uma nova viagem.Saída do Trip
Verifica-se a saída automática da
função TRIP quando se visualizam
todos os valores ou se mantém
premido o botãoSET
durante
mais de 1 segundo.
AVISO
8)O “Trip B” é uma função que se pode
excluir (consultar o parágrafo “Habilitação
do Trip B”). Os valores "Autonomia" e
"Consumo instantâneo" não podem ser
repostas a zero.
80F0T0038
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

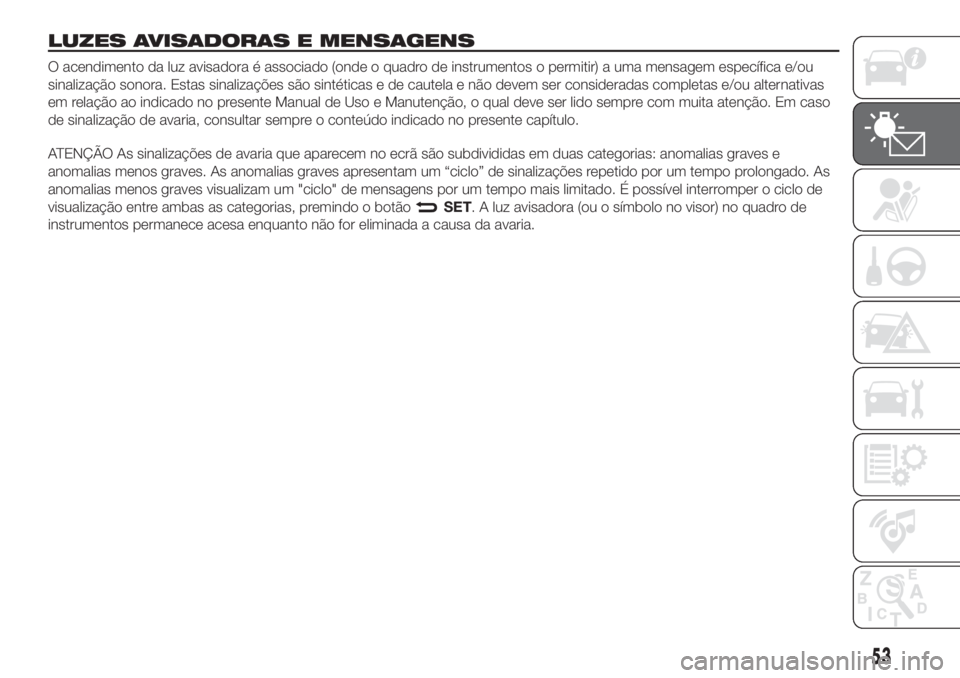

LUZES AVISADORAS E MENSAGENS
O acendimento da luz avisadora é associado (onde o quadro de instrumentos o permitir) a uma mensagem específica e/ou
sinalização sonora. Estas sinalizações são sintéticas e de cautela e não devem ser consideradas completas e/ou alternativas
em relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso
de sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
ATENÇÃO As sinalizações de avaria que aparecem no ecrã são subdivididas em duas categorias: anomalias graves e
anomalias menos graves. As anomalias graves apresentam um “ciclo” de sinalizações repetido por um tempo prolongado. As
anomalias menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de
visualização entre ambas as categorias, premindo o botão
SET. A luz avisadora (ou o símbolo no visor) no quadro de
instrumentos permanece acesa enquanto não for eliminada a causa da avaria.
53

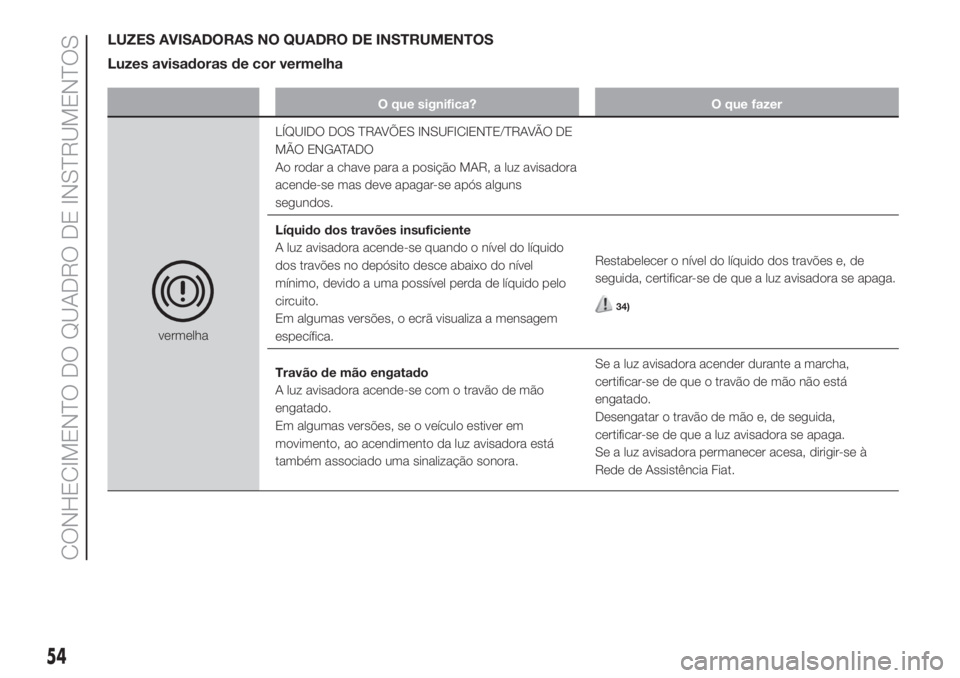

LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras de cor vermelha
O que significa? O que fazer
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE/TRAVÃO DE
MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se mas deve apagar-se após alguns
segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido
dos travões no depósito desce abaixo do nível
mínimo, devido a uma possível perda de líquido pelo
circuito.
Em algumas versões, o ecrã visualiza a mensagem
específica.Restabelecer o nível do líquido dos travões e, de
seguida, certificar-se de que a luz avisadora se apaga.
34)
Travão de mão engatado
A luz avisadora acende-se com o travão de mão
engatado.
Em algumas versões, se o veículo estiver em
movimento, ao acendimento da luz avisadora está
também associado uma sinalização sonora.Se a luz avisadora acender durante a marcha,
certificar-se de que o travão de mão não está
engatado.
Desengatar o travão de mão e, de seguida,
certificar-se de que a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à
Rede de Assistência Fiat.
