2019 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

O que significa? O que fazer
vermelha
amarelo âmbar
amarelo âmbarAVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha),(amarelo âmbar) e(amarelo
âmbar) com o motor ligado, indica uma anomalia do
sistema EBD ou que o sistema não está disponível.
Neste caso, com travagens bruscas, pode verificar-se
um bloqueio precoce das rodas traseiras, com
possibilidade de guinada.
Em algumas versões, o ecrã visualiza a mensagem
específica.Conduza com extrema prudência até chegar ao
concessionário mais próximo da Rede de Assistência
Fiat para efetuar a verificação do sistema.
vermelhaAVARIA DO AIR-BAG
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns
segundos.
O acendimento da luz avisadora no modo permanente
indica uma anomalia no sistema de air-bag.
Em algumas versões, o ecrã visualiza a mensagem
específica.
35) 36)
55

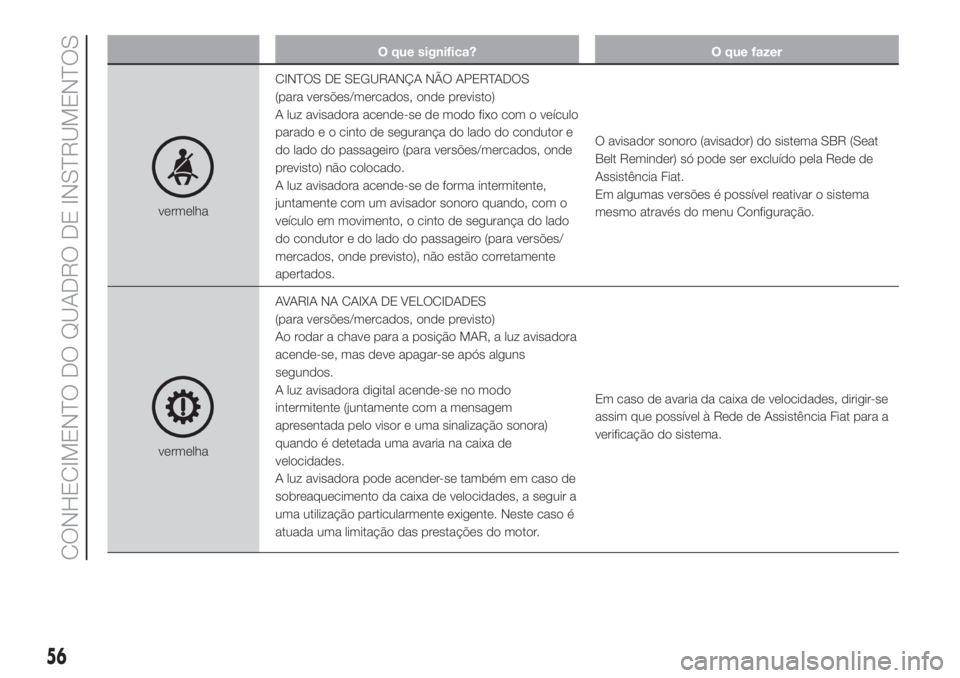

O que significa? O que fazer
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o veículo
parado e o cinto de segurança do lado do condutor e
do lado do passageiro (para versões/mercados, onde
previsto) não colocado.
A luz avisadora acende-se de forma intermitente,
juntamente com um avisador sonoro quando, com o
veículo em movimento, o cinto de segurança do lado
do condutor e do lado do passageiro (para versões/
mercados, onde previsto), não estão corretamente
apertados.O avisador sonoro (avisador) do sistema SBR (Seat
Belt Reminder) só pode ser excluído pela Rede de
Assistência Fiat.
Em algumas versões é possível reativar o sistema
mesmo através do menu Configuração.
vermelhaAVARIA NA CAIXA DE VELOCIDADES
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns
segundos.
A luz avisadora digital acende-se no modo
intermitente (juntamente com a mensagem
apresentada pelo visor e uma sinalização sonora)
quando é detetada uma avaria na caixa de
velocidades.
A luz avisadora pode acender-se também em caso de
sobreaquecimento da caixa de velocidades, a seguir a
uma utilização particularmente exigente. Neste caso é
atuada uma limitação das prestações do motor.Em caso de avaria da caixa de velocidades, dirigir-se
assim que possível à Rede de Assistência Fiat para a
verificação do sistema.
56
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

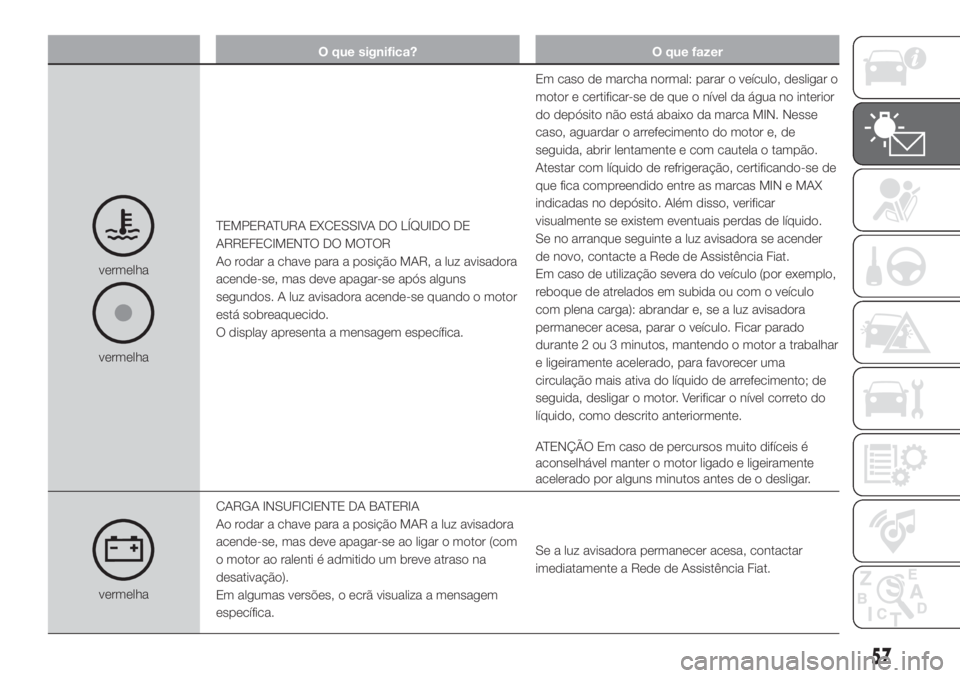

O que significa? O que fazer
vermelha
vermelhaTEMPERATURA EXCESSIVA DO LÍQUIDO DE
ARREFECIMENTO DO MOTOR
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns
segundos. A luz avisadora acende-se quando o motor
está sobreaquecido.
O display apresenta a mensagem específica.Em caso de marcha normal: parar o veículo, desligar o
motor e certificar-se de que o nível da água no interior
do depósito não está abaixo da marca MIN. Nesse
caso, aguardar o arrefecimento do motor e, de
seguida, abrir lentamente e com cautela o tampão.
Atestar com líquido de refrigeração, certificando-se de
que fica compreendido entre as marcas MIN e MAX
indicadas no depósito. Além disso, verificar
visualmente se existem eventuais perdas de líquido.
Se no arranque seguinte a luz avisadora se acender
de novo, contacte a Rede de Assistência Fiat.
Em caso de utilização severa do veículo (por exemplo,
reboque de atrelados em subida ou com o veículo
com plena carga): abrandar e, se a luz avisadora
permanecer acesa, parar o veículo. Ficar parado
durante 2 ou 3 minutos, mantendo o motor a trabalhar
e ligeiramente acelerado, para favorecer uma
circulação mais ativa do líquido de arrefecimento; de
seguida, desligar o motor. Verificar o nível correto do
líquido, como descrito anteriormente.
ATENÇÃO Em caso de percursos muito difíceis é
aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
vermelhaCARGA INSUFICIENTE DA BATERIA
Ao rodar a chave para a posição MAR a luz avisadora
acende-se, mas deve apagar-se ao ligar o motor (com
o motor ao ralenti é admitido um breve atraso na
desativação).
Em algumas versões, o ecrã visualiza a mensagem
específica.Se a luz avisadora permanecer acesa, contactar
imediatamente a Rede de Assistência Fiat.
57

O que significa? O que fazer
vermelhaPRESSÃO DO ÓLEO DO MOTOR INSUFICIENTE –
ÓLEO DO MOTOR DEGRADADO
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se assim que se liga o
motor.
Acesa fixa: Pressão do óleo do motor
insuficiente
A luz avisadora acende-se no modo fixo, juntamente
com a mensagem apresentada no visor (para versões/
mercados, se previsto) quando o sistema pressão do
óleo do motor insuficiente.
37)
Acesa intermitente: Óleo do motor degradado
(apenas para versões Multijet)
A luz avisadora acende-se no modo intermitente
juntamente com a mensagem visualizada pelo visor
(para versões/mercados, se previsto) quando o
sistema deteta a degradação do óleo do motor.
O acendimento desta luz avisadora no modo
intermitente não deve ser considerado um defeito do
veículo, mas serve para avisar o condutor que a
utilização normal do veículo levou à necessidade de
substituir o óleo do motor. Se o óleo não for
substituído, ao atingir um segundo nível de
degradação, no quadro de instrumentos acende-se
também a luz avisadora
e o funcionamento do
motor é limitado a 3000 rotações/minuto.
Se o óleo não for ainda substituído, ao atingir um
terceiro nível de degradação, para evitar danos, o
funcionamento do motor é limitado a 1500 rpm.Dirigir-se, logo que possível, à Rede de Assistência
Fiat.
9)
Lembramos que a degradação do óleo do motor é
acelerada por:
– utilização prevalecente do veículo em cidade, o que
torna mais frequente o processo de regeneração do
DPF
– utilização do veículo em percursos breves,
impedindo que o motor atinja a temperatura de regime
– interrupções repetidas do processo de regeneração
assinaladas através do acendimento da luz avisadora
DPF.
58
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

O que significa? O que fazer
vermelhaNÍVEL MÍNIMO DO ÓLEO DO MOTOR
Ao rodar a chave para a posição MAR, a luz avisadora
no quadro de instrumentos acende-se mas deve
apagar-se depois de alguns segundos.
A luz avisadora acende-se no mostrador quando o
nível do óleo do motor desce abaixo do valor mínimo
previsto.
Em algumas versões, o visor apresenta uma
mensagem específica.Restabelecer o nível correcto do óleo do motor
(consultar "Verificação dos níveis" no capítulo
"Manutenção e limpeza”).
vermelhaFECHO DAS PORTAS INCOMPLETO
A luz avisadora acende-se, em algumas versões,
quando uma ou mais portas ou a bagageira não estão
perfeitamente fechadas.
Em algumas versões, o ecrã visualiza a mensagem
específica.Verificar que todas as portas ou a bagageira (para
versões/mercados, se previsto) estão perfeitamente
fechadas.
vermelhaAVARIA NA DIREÇÃO ASSISTIDA
Ao rodar a chave para a posição MAR, a luz avisadora
no quadro de instrumentos acende-se mas deve
apagar-se depois de alguns segundos.
Se a luz avisadora ficar acesa juntamente com a
mensagem apresentada pelo visor e uma sinalização
sonora, não se tem o efeito da direção assistida e o
esforço no volante aumenta sensivelmente embora se
mantenha a possibilidade de virar o veículo.Dirigir-se à Rede de Assistência Fiat.
59

AVISO
34)Se a luz avisadoraacender durante a marcha (em algumas versões juntamente com a mensagem apresentada no visor), parar
imediatamente e dirigir-se à Rede de Assistência Fiat.
35)Se a luz avisadora
não se acender ao rodar a chave para a posição MAR, ou permanecer acesa durante a marcha, é possível que
esteja presente uma anomalia nos sistemas de retenção. Neste caso, os air-bags ou os pré-tensores poderão não se ativar em caso de
acidente ou (num mais limitado numero de casos) ativar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência Fiat para o
imediato controlo do sistema.
36)A avaria da luz avisadora
é assinalada pelo acendimento intermitente da luz avisadoraou, conforme as versões, pelo acendimento
fixo do íconeno visor. Nesse caso, a luz avisadorapoderá não assinalar eventuais anomalias dos sistemas de retenção. Antes de
prosseguir, dirigir-se à Rede de Assistência Fiat para o imediato controlo do sistema.
37)Se a luz avisadora
se acender durante a marcha (em algumas versões juntamente com uma mensagem no visor), parar
imediatamente o motor e dirigir-se à Rede de Assistência Fiat.
AVISO
9)Em caso de acendimento da luz avisadora, o óleo do motor degradado deve ser substituído logo que possível e nunca para além dos 500
km após o primeiro acendimento da luz avisadora. O incumprimento das informações acima indicadas pode causar danos graves no motor
e a anulação da garantia. O acendimento desta luz avisadora não está relacionado com a quantidade de óleo presente no motor; portanto,
se a luz avisadora se acender de modo intermitente, não é necessário acrescentar mais óleo ao motor.
60
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras de cor amarela
O que significa? O que fazer
amarelo âmbarAVARIA DO SISTEMA DE INJEÇÃO (versões Multijet) –
AVARIA DO SISTEMA DE CONTROLO DO MOTOR
EOBD (versões gasolina)
Em condições normais, rodando a chave de ignição
para a posição MAR a luz avisadora acende-se, mas
deve apagar-se ao ligar o motor.
10)
Avaria do sistema de injeção
(versões Multijet)
Se a luz avisadora permanece acesa ou se acende
durante a marcha, indica um funcionamento imperfeito
do sistema de injecção com possível perda de
desempenho, péssima guiabilidade e consumos
elevados.
Em algumas versões, o ecrã visualiza a mensagem
específica.Nestas condições, é possível continuar a conduzir,
evitando no entanto submeter o motor a esforços
severos ou conduzir a velocidade elevada. A utilização
prolongada do veículo com a luz avisadora acesa de
forma fixa pode provocar danos.
61

O que significa? O que fazer
amarelo âmbarAVARIA DO SISTEMA DE CONTROLO DO MOTOR
EOBD
(versões gasolina)
O acendimento inicial indica o correcto funcionamento
da luz avisadora. Se a luz avisadora permanecer
acesa ou se acender durante a marcha:
com luz fixa: indica um funcionamento irregular no
sistema de alimentação/ acendimento que pode
provocar elevadas emissões no escape, possível
perda de desempenhos, péssima condução e
consumos elevados. Em algumas versões, o ecrã
visualiza a mensagem específica. Nestas condições, é
possível prosseguir a marcha evitando, no entanto,
esforços severos do motor ou conduzir a velocidades
elevadas. A utilização prolongada do veículo com a luz
avisadora acesa de forma fixa pode provocar danos.
a luz intermitente: assinala a possibilidade de
danos no catalisador (consultar “Sistema EOBD” no
capítulo “Conhecimento do quadro de instrumentos”).
Em caso de luz avisadora intermitente, é necessário
soltar o pedal do acelerador, colocando-se a baixos
regimes, até a luz avisadora parar de piscar.Em caso de luz fixa: dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat. A luz avisadora
apaga-se se a anomalia desaparecer, mas o sistema
memoriza a sinalização.
Em caso de luz intermitente: prosseguir a marcha com
uma velocidade moderada, procurando evitar
condições de condução que possam provocar mais
intermitências e dirigir-se o mais rapidamente possível
à Rede de Assistência Fiat.
62
