2019 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

Cosa significa Cosa fare

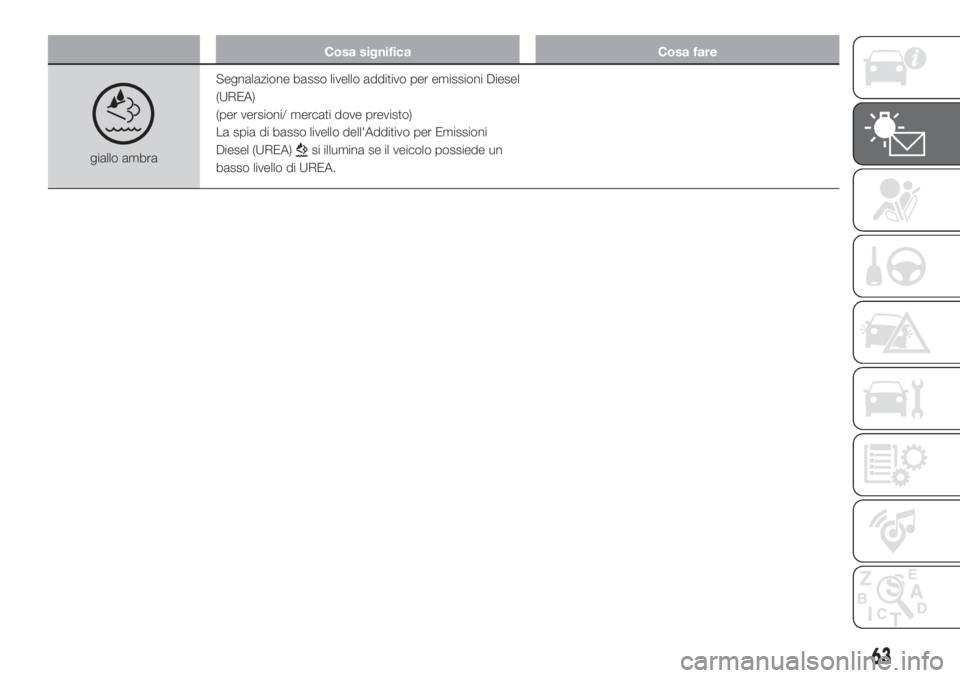

giallo ambraSegnalazione basso livello additivo per emissioni Diesel
(UREA)
(per versioni/ mercati dove previsto)
La spia di basso livello dell'Additivo per Emissioni
Diesel (UREA)si illumina se il veicolo possiede un
basso livello di UREA.
63

Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA PROTEZIONE VEICOLO FIAT CODE
- AVARIA ALLARME (per versioni/mercati, ove previsto)
- TENTATIVO DI EFFRAZIONE
Avaria sistema protezione veicolo Fiat CODE
La spia accesa a luce fissa, con chiave in posizione
MAR, indica una possibile avaria (vedere "Il sistema
Fiat Code" nel capitolo "Conoscenza del veicolo").
Su alcune versioni il display visualizza il messaggio
dedicato.
AVVERTENZA L'accensione contemporanea delle spie
eindica l'avaria del sistema Fiat CODE.
Se con motore avviato la spia
lampeggia, significa
che il veicolo non risulta protetto dal dispositivo blocco
motore (vedere "Il sistema Fiat Code" nel capitolo
"Conoscenza del veicolo").Rivolgersi alla Rete Assistenziale Fiat per far eseguire la
memorizzazione di tutte le chiavi.
Avaria allarme
(per versioni/mercati, ove previsto)
L'accensione della spia
(o del simbolo sul display)
segnala un'anomalia al sistema di allarme. Su alcuni
allestimenti il display visualizza il messaggio dedicato.Rivolgersi appena possibile presso la Rete
Assistenziale Fiat.
Tentativo di effrazione
Il lampeggio veloce della spia, oppure l'accensione del
simbolo su display, segnala quando è stato rilevato un
tentativo di effrazione. Su alcuni allestimenti il display
visualizza il messaggio dedicato.Rivolgersi appena possibile presso la Rete
Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
giallo ambraSEGNALAZIONE AVARIA GENERICA
La spia si accende in concomitanza dei seguenti
eventi:
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata un'anomalia
al sensore pressione olio motore.Rivolgersi il più presto possibile alla Rete Assistenziale
Fiat per far eliminare l'anomalia.
Avaria luci esterne:
La spia si accende, su alcune versioni, quando viene
rilevata una anomalia ad una delle seguenti luci:luci di posizione;
luci di arresto (stop);
luci retronebbia;
luci di direzione;
luci targa.
Su alcune versioni il display visualizza il messaggio
dedicato.L'anomalia riferita all'avaria luci potrebbe essere: la
bruciatura di una o più lampade, la bruciatura del
relativo fusibile di protezione oppure l'interruzione del
collegamento elettrico.
65

Cosa significa Cosa fare
giallo ambraInterruttore inerziale blocco combustibile
intervenuto
La spia si accende quando è intervenuto l'interruttore
inerziale blocco combustibile. Il display visualizza il
messaggio dedicato.
Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
Vedere quanto descritto per la spia avaria sensori di
parcheggio.In tal caso la spia
potrebbe non segnalare eventuali
anomalie dei sistemi di ritenuta. Prima di proseguire,
rivolgersi alla Rete Assistenziale Fiat, per l’immediato
controllo del sistema.
Avaria spia air bag
La spiasi accende in modalità lampeggiante per
segnalare l'avaria della spia
. In tal caso la spia
potrebbe non segnalare eventuali anomalie dei
sistemi di ritenuta.Prima di proseguire, rivolgersi alla Rete Assistenziale
Fiat, per l’immediato controllo del sistema.
Avaria sistema Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende in alternativa alla spia dedicata
quando viene rilevata un'anomalia al sistema
Start&Stop.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat
66
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
giallo ambraPULIZIA DPF (TRAPPOLA PARTICOLATO) IN CORSO
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende in modalità fissa per segnalare al
guidatore che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate
(particolato), mediante il processo di rigenerazione.
Insieme all'accensione della spia, il display visualizza il
messaggio dedicato (per versioni/mercati, dove
previsto).La spia non si accende ogni volta che il DPF è in
rigenerazione, ma solo quando le condizioni di guida
richiedono la segnalazione al guidatore. Per avere lo
spegnimento della spia è necessario mantenere il
veicolo in movimento fino al termine della
rigenerazione. La durata del processo è mediamente
di 15 minuti.
Le condizioni ottimali per portare a temine il processo
vengono raggiunte mantenendo il veicolo in marcia a
60 Km/h con regime motore superiore a 2000 giri/min.
L'accensione di questa spia non è un difetto del
veicolo e pertanto non è necessario il ricovero del
veicolo in officina.
38) 39)
giallo ambraSISTEMA ESC
Intervento sistema ESC
Il lampeggio della spia durante la marcia indica
l'intervento del sistema ESC.
Avaria sistema ESC
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
Il display visualizza un messaggio dedicato.Se la spia non si spegne, o se rimane accesa durante
la marcia, rivolgersi alla Rete Assistenziale Fiat.
67

Cosa significa Cosa fare
giallo ambraAVARIA HILL HOLDER
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi;
l’accensione della spia indica un’ avaria al sistema Hill
Holder.
Il display visualizza un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraSISTEMA iTPMS
Avaria sistema iTPMS
La spia si accende, lampeggiando per circa 75 sec,
dopodiché rimane fissa, quando viene rilevata
un'anomalia al sistema iTPMS.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende per segnalare che la pressione
dello pneumatico è inferiore al valore raccomandato
e/o che si sta verificando una perdita di pressione. In
queste circostanze potrebbero non essere garantiti la
migliore durata dello pneumatico ed un consumo di
combustibile ottimale.In questo caso si consiglia di procedere al ripristino del
corretto valore di pressione.
AVVERTENZA Non proseguire la marcia con uno o più
pneumatici sgonfi poiché la guidabilità del veicolo può
essere compromessa. Arrestare il veicolo evitando
frenate e sterzate brusche.
giallo ambraUSURA PASTIGLIE FRENO
La spia si accende se le pastiglie freno anteriori
risultano usurate.
Su alcune versioni il display visualizza un messaggio
dedicato.Provvedere alla sostituzione appena possibile.
68
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
giallo ambraAVARIA SENSORI PARCHEGGIO
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un'anomalia
ai sensori di parcheggio. Su alcune versioni si accende
in alternativa la spia. Su alcune versioni il display
visualizza un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraAVARIA SISTEMA START&STOP
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un'anomalia
al sistema Start&Stop. Su alcune versioni si accende in
alternativa la spia. Su alcune versioni il display
visualizza un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraSISTEMA ASR DISATTIVATO
Il sistema ASR è disinseribile mediante la pressione del
pulsante ASR OFF. La spia si accende per informare il
guidatore dell'avvenuto disinserimento del sistema.
Premendo nuovamente il pulsante ASR OFF la spia si
spegne per informare il guidatore dell'avvenuto
reinserimento del sistema.
69

Cosa significa Cosa fare
giallo ambraATTIVAZIONE SISTEMA TRACTION PLUS
(per versioni/mercati, dove previsto)
La spia si accende quando viene attivato il sistema
Traction Plus premendo il pulsante T+ ubicato su
plancia. Il LED sul pulsante si accende.
Avaria sistema Traction Plus
Ruotando la chiave in posizione MAR, se la spia
rimane accesa o si accende durante la marcia
unitamente al LED su tasto e alla spia
.
Il display visualizzerà un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraLUCI RETRONEBBIA
La spia si accende attivando le luci retronebbia.
70
