2019 FIAT FIORINO display

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1. Diffusore per invio aria ai cristalli laterali – 2. Diffusore aria regolabile e orientabile – 3. Leva sinistra: comando luci esterne – 4. Quadro strumenti e
spie – 5. Leva destra: comandi tergicristallo, tergilunotto, trip computer – 6. Autoradio (per versioni/ mercati, dove previsto) – 7. Interruttore luci di
emergenza, lunotto termico, interruttore inserimento/disinserimento sistema ASR/Traction Plus (per versioni/mercati, dove previsto), pulsante
sblocco porte a battente posteriori (per versioni/mercati, dove previsto), interruttore disinserimento sistema Start&Stop (per versioni/mercati, dove
previsto) – 8. Air bag lato passeggero (per versioni/mercati, dove previsto) – 9. Vano portaoggetti/ cassetto portaoggetti (per versioni/mercati,dove
previsto) – 10. Diffusori aria regolabili e orientabili – 11. Comandi riscaldamento/ ventilazione/climatizzazione – 12. Vano portaoggetti – 13.
Dispositivo di avviamento – 14. Air bag lato guidatore – 15. Leva apertura cofano motore – 16. Mostrina comandi: fendinebbia/retronebbia/
regolazione assetto fari/display
1F0T0070
8
CONOSCENZA DEL VEICOLO

IL SISTEMA FIAT
CODE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto
del veicolo. Si attiva automaticamente
estraendo la chiave dal dispositivo di
avviamento.
Ad ogni avviamento, ruotando la chiave
in posizioneMAR, la centralina del
sistema Fiat CODE invia alla centralina
controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni.
Se, durante l’avviamento, il codice non
è stato riconosciuto correttamente,
sul quadro strumenti si accende la spia
.
In tal caso ruotare la chiave in posizione
STOPe successivamente inMAR;se
il blocco persiste riprovare con le altre
chiavi in dotazione. Se non si è ancora
riusciti ad avviare il motore recarsi
presso la Rete Assistenziale Fiat.
AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere
memorizzato dalla centralina del
sistema. Per la memorizzazione di
nuove chiavi, fino ad un massimo di 8,
rivolgersi presso la Rete Assistenziale
Fiat.Accensioni della spia
durante la marcia
Se la spia(o il simbolo sul
display) si accende, significa che il
sistema sta effettuando un'autodiagnosi
(dovuto ad esempio ad un calo di
tensione). Alla prima sosta del veicolo
ruotare la chiave in posizione STOP
e successivamente in MAR: se non
viene rilevata nessuna anomalia, la spia
non si accende.
Se la spia(o il simbolo sul
display) continua a rimanere accesa,
ripetere la procedura precedentemente
descritta lasciando la chiave in
posizione STOP per più di 30 secondi.
Se l'inconveniente permane, rivolgersi
alla Rete Assistenziale Fiat.
Se la spia(o il simbolo sul
display) rimane accesa, il codice non
viene riconosciuto. In tal caso riportare
la chiave in posizione STOP e
successivamente in MAR; se il blocco
persiste riprovare con le altre chiavi
in dotazione. Se non si è ancora riusciti
ad avviare il motore, effettuare
l'avviamento di emergenza (vedere
capitolo "In emergenza") e
successivamente recarsi presso la Rete
Assistenziale Fiat.
1)
ATTENZIONE
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave.
12
CONOSCENZA DEL VEICOLO

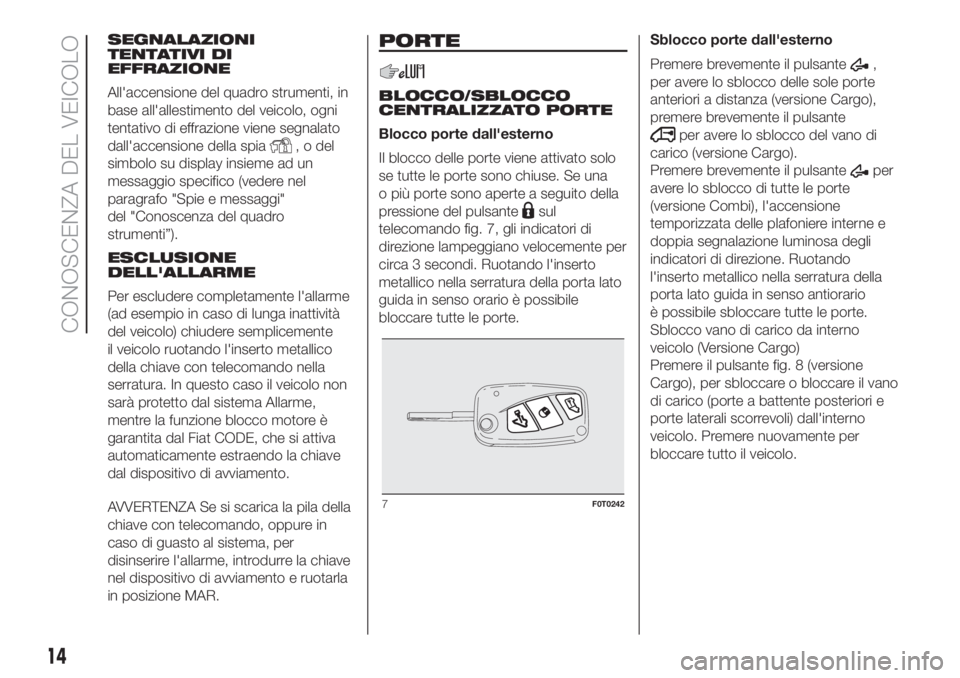

SEGNALAZIONI
TENTATIVI DI
EFFRAZIONE
All'accensione del quadro strumenti, in
base all'allestimento del veicolo, ogni
tentativo di effrazione viene segnalato
dall'accensione della spia
, o del
simbolo su display insieme ad un
messaggio specifico (vedere nel
paragrafo "Spie e messaggi"
del "Conoscenza del quadro
strumenti”).
ESCLUSIONE
DELL'ALLARME
Per escludere completamente l'allarme
(ad esempio in caso di lunga inattività
del veicolo) chiudere semplicemente
il veicolo ruotando l'inserto metallico
della chiave con telecomando nella
serratura. In questo caso il veicolo non
sarà protetto dal sistema Allarme,
mentre la funzione blocco motore è
garantita dal Fiat CODE, che si attiva
automaticamente estraendo la chiave
dal dispositivo di avviamento.
AVVERTENZA Se si scarica la pila della
chiave con telecomando, oppure in
caso di guasto al sistema, per
disinserire l'allarme, introdurre la chiave
nel dispositivo di avviamento e ruotarla
in posizione MAR.
PORTE
BLOCCO/SBLOCCO
CENTRALIZZATO PORTE
Blocco porte dall'esterno
Il blocco delle porte viene attivato solo
se tutte le porte sono chiuse. Se una
o più porte sono aperte a seguito della
pressione del pulsante
sul
telecomando fig. 7, gli indicatori di
direzione lampeggiano velocemente per
circa 3 secondi. Ruotando l'inserto
metallico nella serratura della porta lato
guida in senso orario è possibile
bloccare tutte le porte.Sblocco porte dall'esterno
Premere brevemente il pulsante
,
per avere lo sblocco delle sole porte
anteriori a distanza (versione Cargo),
premere brevemente il pulsante
per avere lo sblocco del vano di
carico (versione Cargo).
Premere brevemente il pulsante
per
avere lo sblocco di tutte le porte
(versione Combi), l'accensione
temporizzata delle plafoniere interne e
doppia segnalazione luminosa degli
indicatori di direzione. Ruotando
l'inserto metallico nella serratura della
porta lato guida in senso antiorario
è possibile sbloccare tutte le porte.
Sblocco vano di carico da interno
veicolo (Versione Cargo)
Premere il pulsante fig. 8 (versione
Cargo), per sbloccare o bloccare il vano
di carico (porte a battente posteriori e
porte laterali scorrevoli) dall'interno
veicolo. Premere nuovamente per
bloccare tutto il veicolo.
7F0T0242
14
CONOSCENZA DEL VEICOLO

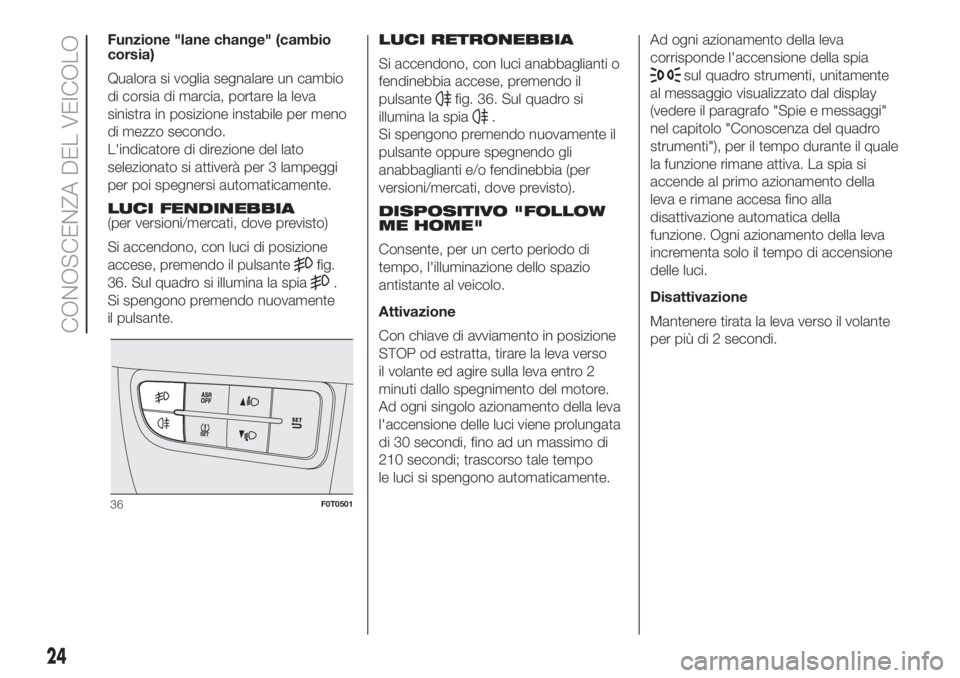

Funzione "lane change" (cambio
corsia)
Qualora si voglia segnalare un cambio
di corsia di marcia, portare la leva
sinistra in posizione instabile per meno
di mezzo secondo.
L'indicatore di direzione del lato
selezionato si attiverà per 3 lampeggi
per poi spegnersi automaticamente.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione
accese, premendo il pulsante
fig.
36. Sul quadro si illumina la spia
.
Si spengono premendo nuovamente
il pulsante.LUCI RETRONEBBIA
Si accendono, con luci anabbaglianti o
fendinebbia accese, premendo il
pulsante
fig. 36. Sul quadro si
illumina la spia
.
Si spengono premendo nuovamente il
pulsante oppure spegnendo gli
anabbaglianti e/o fendinebbia (per
versioni/mercati, dove previsto).
DISPOSITIVO "FOLLOW
ME HOME"
Consente, per un certo periodo di
tempo, l'illuminazione dello spazio
antistante al veicolo.
Attivazione
Con chiave di avviamento in posizione
STOP od estratta, tirare la leva verso
il volante ed agire sulla leva entro 2
minuti dallo spegnimento del motore.
Ad ogni singolo azionamento della leva
l'accensione delle luci viene prolungata
di 30 secondi, fino ad un massimo di
210 secondi; trascorso tale tempo
le luci si spengono automaticamente.Ad ogni azionamento della leva
corrisponde l'accensione della spia
sul quadro strumenti, unitamente
al messaggio visualizzato dal display
(vedere il paragrafo "Spie e messaggi"
nel capitolo "Conoscenza del quadro
strumenti"), per il tempo durante il quale
la funzione rimane attiva. La spia si
accende al primo azionamento della
leva e rimane accesa fino alla
disattivazione automatica della
funzione. Ogni azionamento della leva
incrementa solo il tempo di accensione
delle luci.
Disattivazione
Mantenere tirata la leva verso il volante
per più di 2 secondi.
36F0T0501
24
CONOSCENZA DEL VEICOLO

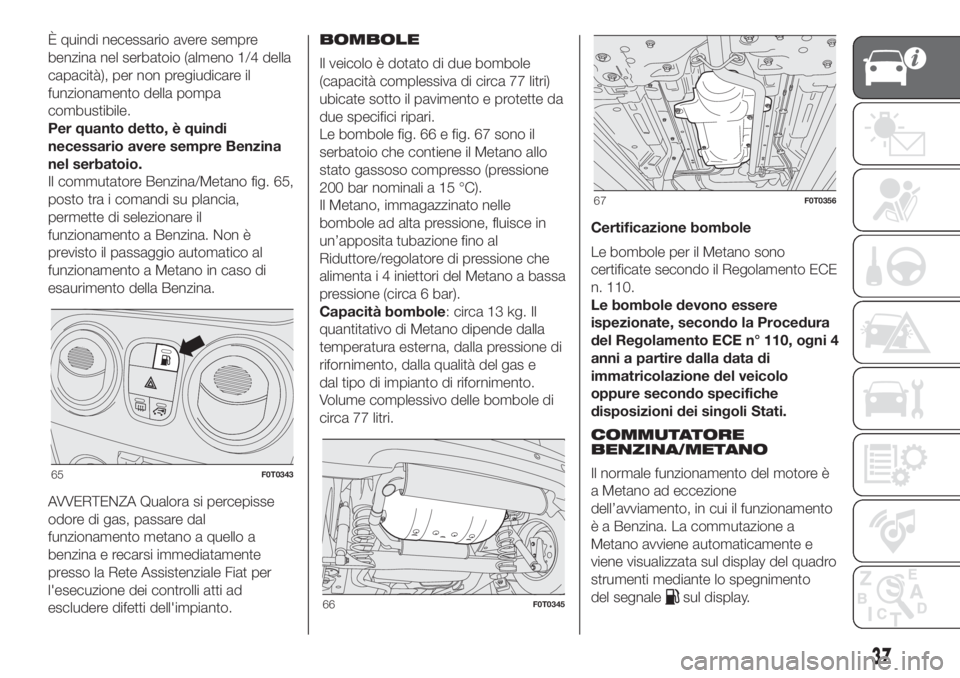

È quindi necessario avere sempre
benzina nel serbatoio (almeno 1/4 della
capacità), per non pregiudicare il
funzionamento della pompa
combustibile.
Per quanto detto, è quindi
necessario avere sempre Benzina
nel serbatoio.
Il commutatore Benzina/Metano fig. 65,
posto tra i comandi su plancia,
permette di selezionare il
funzionamento a Benzina. Non è
previsto il passaggio automatico al
funzionamento a Metano in caso di
esaurimento della Benzina.
AVVERTENZA Qualora si percepisse
odore di gas, passare dal
funzionamento metano a quello a
benzina e recarsi immediatamente
presso la Rete Assistenziale Fiat per
l'esecuzione dei controlli atti ad
escludere difetti dell'impianto.BOMBOLE
Il veicolo è dotato di due bombole
(capacità complessiva di circa 77 litri)
ubicate sotto il pavimento e protette da
due specifici ripari.
Le bombole fig. 66 e fig. 67 sono il
serbatoio che contiene il Metano allo
stato gassoso compresso (pressione
200 bar nominali a 15 °C).
Il Metano, immagazzinato nelle
bombole ad alta pressione, fluisce in
un’apposita tubazione fino al
Riduttore/regolatore di pressione che
alimenta i 4 iniettori del Metano a bassa
pressione (circa 6 bar).
Capacità bombole: circa 13 kg. Il
quantitativo di Metano dipende dalla
temperatura esterna, dalla pressione di
rifornimento, dalla qualità del gas e
dal tipo di impianto di rifornimento.
Volume complessivo delle bombole di
circa 77 litri.Certificazione bombole
Le bombole per il Metano sono
certificate secondo il Regolamento ECE
n. 110.
Le bombole devono essere
ispezionate, secondo la Procedura
del Regolamento ECE n° 110, ogni 4
anni a partire dalla data di
immatricolazione del veicolo
oppure secondo specifiche
disposizioni dei singoli Stati.
COMMUTATORE
BENZINA/METANO
Il normale funzionamento del motore è
a Metano ad eccezione
dell’avviamento, in cui il funzionamento
è a Benzina. La commutazione a
Metano avviene automaticamente e
viene visualizzata sul display del quadro
strumenti mediante lo spegnimento
del segnale
sul display.
65F0T0343
66F0T0345
67F0T0356
37

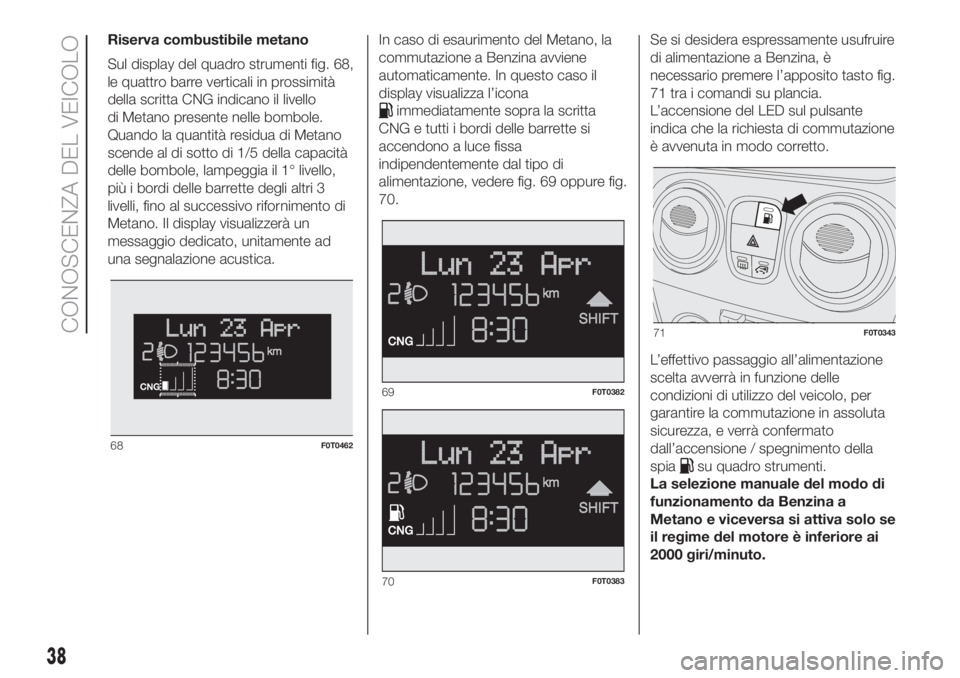

Riserva combustibile metano
Sul display del quadro strumenti fig. 68,
le quattro barre verticali in prossimità
della scritta CNG indicano il livello
di Metano presente nelle bombole.
Quando la quantità residua di Metano
scende al di sotto di 1/5 della capacità
delle bombole, lampeggia il 1° livello,
più i bordi delle barrette degli altri 3
livelli, fino al successivo rifornimento di
Metano. Il display visualizzerà un
messaggio dedicato, unitamente ad
una segnalazione acustica.In caso di esaurimento del Metano, la
commutazione a Benzina avviene
automaticamente. In questo caso il
display visualizza l’icona
immediatamente sopra la scritta
CNG e tutti i bordi delle barrette si
accendono a luce fissa
indipendentemente dal tipo di
alimentazione, vedere fig. 69 oppure fig.
70.Se si desidera espressamente usufruire
di alimentazione a Benzina, è
necessario premere l’apposito tasto fig.
71 tra i comandi su plancia.
L’accensione del LED sul pulsante
indica che la richiesta di commutazione
è avvenuta in modo corretto.
L’effettivo passaggio all’alimentazione
scelta avverrà in funzione delle
condizioni di utilizzo del veicolo, per
garantire la commutazione in assoluta
sicurezza, e verrà confermato
dall’accensione / spegnimento della
spia
su quadro strumenti.
La selezione manuale del modo di
funzionamento da Benzina a
Metano e viceversa si attiva solo se
il regime del motore è inferiore ai
2000 giri/minuto.
68F0T0462
69F0T0382
70F0T0383
71F0T0343
38
CONOSCENZA DEL VEICOLO

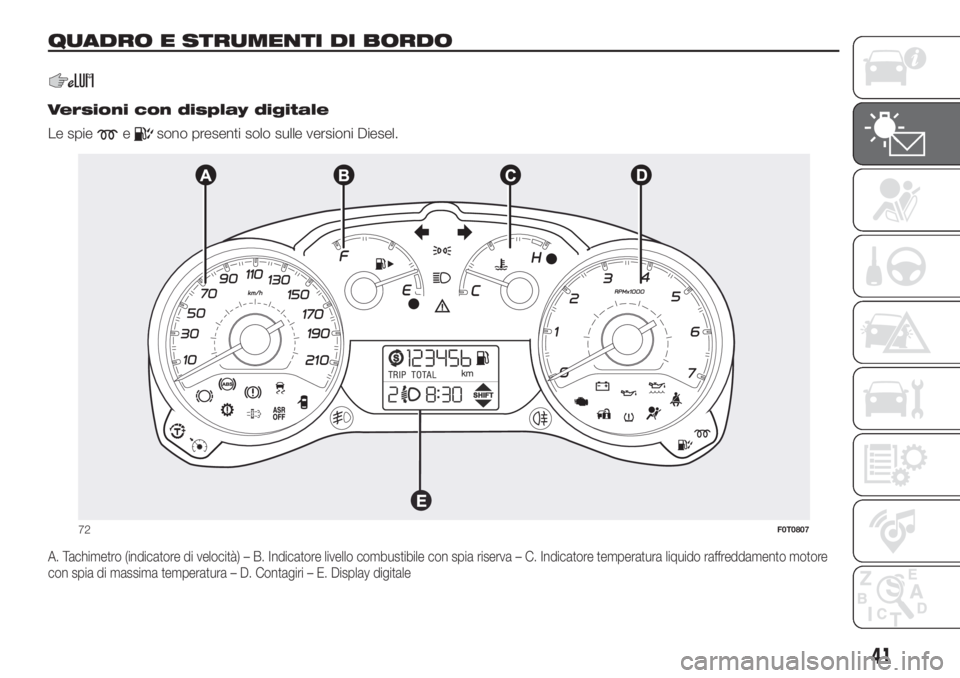

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO........................................... 41
DISPLAY DIGITALE ......................... 45
DISPLAY MULTIFUNZIONALE ......... 46
TRIP COMPUTER ........................... 48
SPIE E MESSAGGI.......................... 50
- LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO................. 51
-AVARIA EBD ..................................... 52
-AVARIA AIR BAG................................ 52
-CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 53
-AVARIA CAMBIO ................................ 53
-ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE ............................................ 54
-INSUFFICIENTE RICARICA
BATTERIA............................................ 55
-INSUFFICIENTE PRESSIONE OLIO
MOTORE - OLIO MOTORE
DEGRADATO ...................................... 56
-MINIMO LIVELLO OLIO MOTORE ...... 57
-INCOMPLETA CHIUSURA PORTE ..... 57
-AVARIA SERVOSTERZO ................... 57
-AVARIA SISTEMA DI INIEZIONE
(versioni Multijet) - AVARIA SISTEMA
CONTROLLO MOTORE EOBD
(versioni benzina) ................................. 59
-AVARIA ABS....................................... 61
- RISERVA COMBUSTIBILE................. 61
-PRERISCALDO CANDELETTE
(versioni Multijet) - AVARIA
PRERISCALDO CANDELETTE
(versioni Multijet) .................................. 62
-PRESENZA ACQUA NEL FILTRO
GASOLIO (versioni Multijet) ................. 62
-Segnalazione basso livello additivo
per emissioni Diesel (UREA) ................. 63-AVARIA SISTEMA PROTEZIONE
VEICOLO FIAT CODE - AVARIA
ALLARME (per versioni/mercati, ove
previsto) - TENTATIVO DI
EFFRAZIONE ....................................... 64
-SEGNALAZIONE AVARIA
GENERICA ......................................... 65
-PULIZIA DPF (TRAPPOLA
PARTICOLATO) IN CORSO ................. 67
-AVARIA HILL HOLDER ...................... 68
- SISTEMA iTPMS ............................... 68
- USURA PASTIGLIE FRENO .............. 68
-AVARIA SENSORI PARCHEGGIO ....... 69
-AVARIA SISTEMA START&STOP........ 69
-SISTEMA ASR DISATTIVATO.............. 69
-ATTIVAZIONE SISTEMA TRACTION
PLUS................................................... 70
-LUCI RETRONEBBIA ........................ 70
-LUCI DI POSIZIONE — FOLLOW ME
HOME ................................................. 72
-INDICATORE DI DIREZIONE
SINISTRO (intermittente) ...................... 72
- INDICATORE DI DIREZIONE
DESTRO (intermittente) ........................ 72
-LUCI FENDINEBBIA .......................... 72
-REGOLATORE DI VELOCITÀ
COSTANTE (CRUISE CONTROL) ........ 73
-LUCI ABBAGLIANTI .......................... 73
-GEAR SHIFT INDICATION .................. 74
-SEGNALAZIONE BASSO LIVELLO
ADDITIVO PER EMISSIONI DIESEL
(UREA) ................................................ 75
-AVARIA SISTEMA CNG ...................... 75
40
CONOSCENZA DEL QUADRO STRUMENTI

QUADRO E STRUMENTI DI BORDO.
.
Versioni con display digitale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display digitale
72F0T0807
41
