2019 FIAT FIORINO display

Versioni con display digitale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display digitale
73F0T0808
42
CONOSCENZA DEL QUADRO STRUMENTI

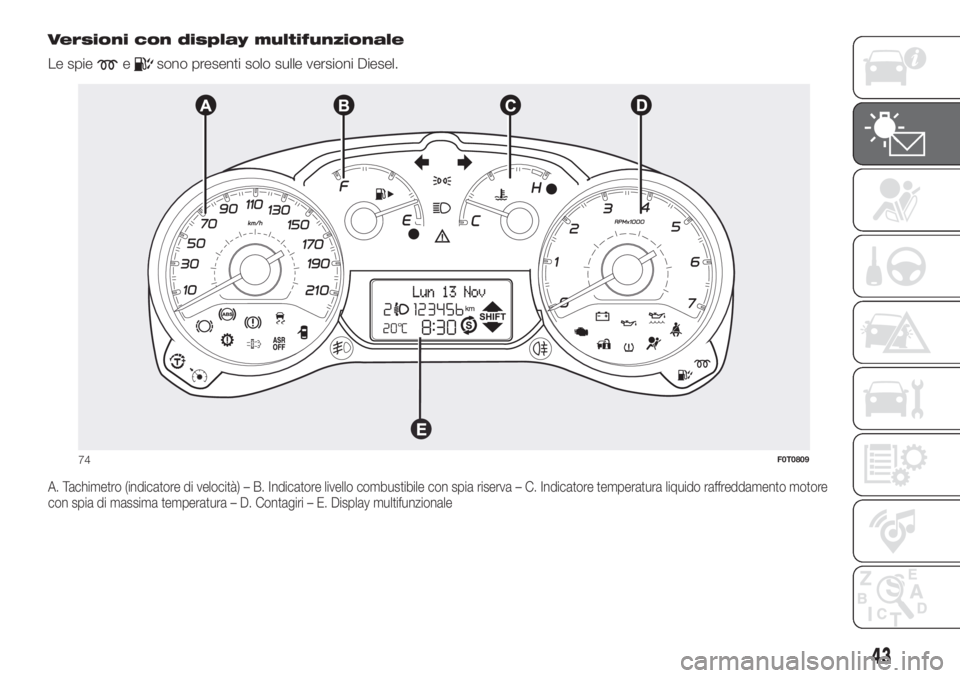

Versioni con display multifunzionale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display multifunzionale
74F0T0809
43

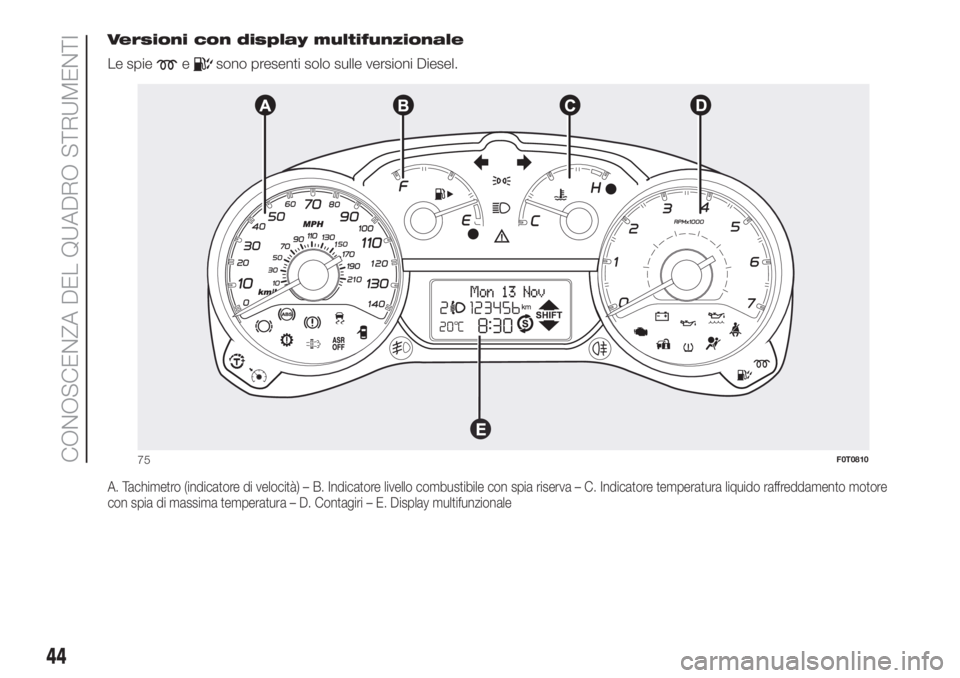

Versioni con display multifunzionale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) – B. Indicatore livello combustibile con spia riserva – C. Indicatore temperatura liquido raffreddamento motore
con spia di massima temperatura – D. Contagiri – E. Display multifunzionale
75F0T0810
44
CONOSCENZA DEL QUADRO STRUMENTI

DISPLAY DIGITALE
VIDEATA STANDARD
La videata standard fig. 76 è in grado di
visualizzare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra.
DIndicazione funzione START&STOP
(per versioni/mercati, dove previsto).
EGear Shift Indication (indicazione
cambio marcia) (per versioni/mercati,
dove previsto).
FFunzionamento a benzina (versioni
Natural Power).
GVisualizzazione dati Trip computer.
NOTA Con chiave estratta (all'apertura
di almeno una delle porte anteriori) il
display si illumina visualizzando per
alcuni secondi l'ora e l'indicazione
chilometri, oppure miglia, percorsi.PULSANTI DI COMANDO
Per scorrere sulla videata e sulle
relative opzioni, verso l'alto o
per incrementare il valore
visualizzato.
SETPressione breve per
accedere al menù e/o
passare alla videata
successiva oppure
confermare la scelta
desiderata. Pressione lunga
per ritornare alla videata
standard.
Per scorrere sulla videata e sulle
relative opzioni, verso il basso
o per decrementare il valore
visualizzato.
NOTA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:
Regolazione assetto fari
Con luci anabbaglianti accese, premere
i pulsanti
oppureper la
regolazione assetto fari.
Menu di setup
- all'interno del menù permettono lo
scorrimento verso l'alto o verso il
basso;
- durante le operazioni di impostazione
permettono l'incremento o il
decremento.
76F0T0811
77F0T0500
45

MENU DI SETUP
Funzioni del menù di
setup
Il menù è composto da una serie di
funzioni disposte in modo "circolare" la
cui selezione, realizzabile mediante i
pulsanti
econsente l'accesso
alle diverse operazioni di scelta ed
impostazione (setup) riportate in
seguito.
Il menù può essere attivato con una
pressione breve del pulsanteSET
.
Con singole pressioni dei pulsanti
eè possibile muoversi nella
lista del menù di set up.
Le modalità di gestione a questo punto
differiscono tra loro a seconda della
voce selezionata.
Il menu è composto dalle seguenti voci:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (per versioni/mercati, dove
previsto)NOTA A veicolo in movimento, per
ragioni di sicurezza è possibile
accedere solo al menù ridotto
(impostazione "SPEEd"). A veicolo
fermo è possibile accedere al menù
esteso.

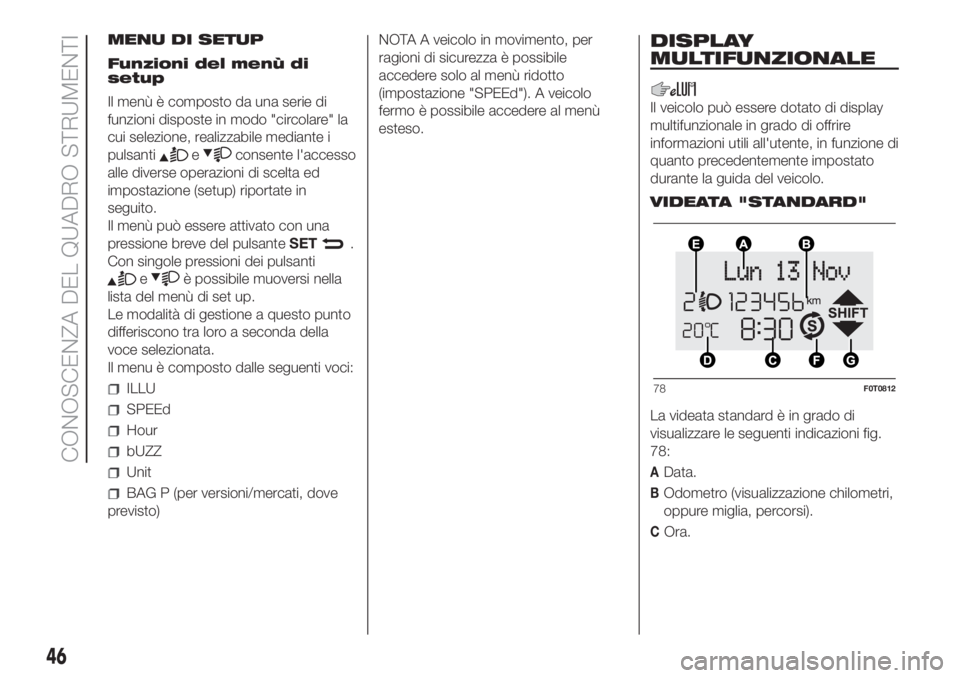

DISPLAY
MULTIFUNZIONALE
Il veicolo può essere dotato di display
multifunzionale in grado di offrire
informazioni utili all'utente, in funzione di
quanto precedentemente impostato
durante la guida del veicolo.
VIDEATA "STANDARD"
La videata standard è in grado di
visualizzare le seguenti indicazioni fig.
78:
AData.
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra.
78F0T0812
46
CONOSCENZA DEL QUADRO STRUMENTI

DTemperatura esterna (per versioni/
mercati, dove previsto) (per versioni
Natural Power e versioni Comfort-
Matic dotate di sensore di
temperatura esterna, la
visualizzazione è nel menù trip, vedi
"Trip computer").
EPosizione assetto fari (solo con luci
anabbaglianti inserite).
FIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto).
GGear Shift Indication (indicazione
cambio marcia) (per versioni/mercati,
dove previsto).
NOTA All'apertura di una porta
anteriore il display si attiva visualizzando
per alcuni secondi l'ora ed i chilometri,
oppure miglia, percorsi.
PULSANTI DI COMANDO
Per scorrere sulla videata e sulle
relative opzioni, verso l'alto o
per incrementare il valore
visualizzato.
SETPressione breve per
accedere al menù e/o
passare alla videata
successiva oppure
confermare la scelta
desiderata. Pressione lunga
per ritornare alla videata
standard.
Per scorrere sulla videata e sulle
relative opzioni, verso il basso
o per decrementare il valore
visualizzato.
NOTA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:
Regolazione assetto fari
- con luci anabbaglianti inserite,
premere i pulsanti
oppureper
la regolazione assetto fari.
Menu di setup
- all'interno del menù permettono lo
scorrimento verso l'alto o verso il
basso;
- durante le operazioni di impostazione
permettono l'incremento o il
decremento.MENU DI SETUP
Funzioni del menù di
setup
Il menù è composto da una serie di
funzioni disposte in modo "circolare" la
cui selezione, realizzabile mediante i
pulsanti
econsente l'accesso
alle diverse operazioni di scelta ed
impostazione (setup) riportate in
seguito. Per alcune voci (Regolazione
orologio e Unità di misura) è previsto un
sottomenu.
Il menu di setup può essere attivato
con una pressione breve del pulsante
SET
.
Con singole pressioni dei tasti
o
è possibile muoversi nella lista del
menu di setup.
Le modalità di gestione a questo punto
differiscono tra loro a seconda della
caratteristica della voce selezionata.
Il menu è composto dalle seguenti voci:
ILLUMINAZIONE
BEEP VELOCITÀ
DATI TRIP B
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ DI MISURA
LINGUA
79F0T0500
47

VOLUME AVVISI
VOL. TASTI
BUZZ. CINTURE
SERVICE
BAG PASSEGGERO
USCITA MENU
NOTA A veicolo in movimento, per
ragioni di sicurezza è possibile
accedere solo al menù ridotto
(impostazione "Beep Velocità"). A
veicolo fermo è possibile accedere al
menù esteso.
TRIP COMPUTER
Generalità
Il "Trip computer" consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento del veicolo.
Tale funzione è composta da due trip
separati denominati "Trip A" e "Trip
B" capaci di monitorare la "missione
completa" del veicolo (viaggio) in modo
indipendente l'uno dall'altro. Entrambe
le funzioni sono azzerabili (reset - inizio
di una nuova missione).
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
Temperatura esterna (per veicoli
Natural Power dotati di sensore di
temperatura)
Autonomia
Distanza percorsa
Consumo medio
Consumo istantaneo
Velocità media
Tempo di viaggio (durata di guida).
Il "Trip B", presente solo su display
multifunzionale, consente la
visualizzazione delle seguenti
grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Versioni Natural Power
NOTA I dati del Trip Computer relativi
all’Autonomia, Consumo medio e
Consumo istantaneo, per queste
versioni non sono disponibili.
8)
Pulsante TRIP di
comando
Il pulsante TRIP, ubicato in cima alla
leva destra fig. 80, consente, con
chiave di avviamento in posizione MAR,
di accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
pressione breve per accedere alle
visualizzazioni delle varie grandezze;
pressione lunga per azzerare (reset)
ed iniziare quindi una nuova missione.
80F0T0038
48
CONOSCENZA DEL QUADRO STRUMENTI

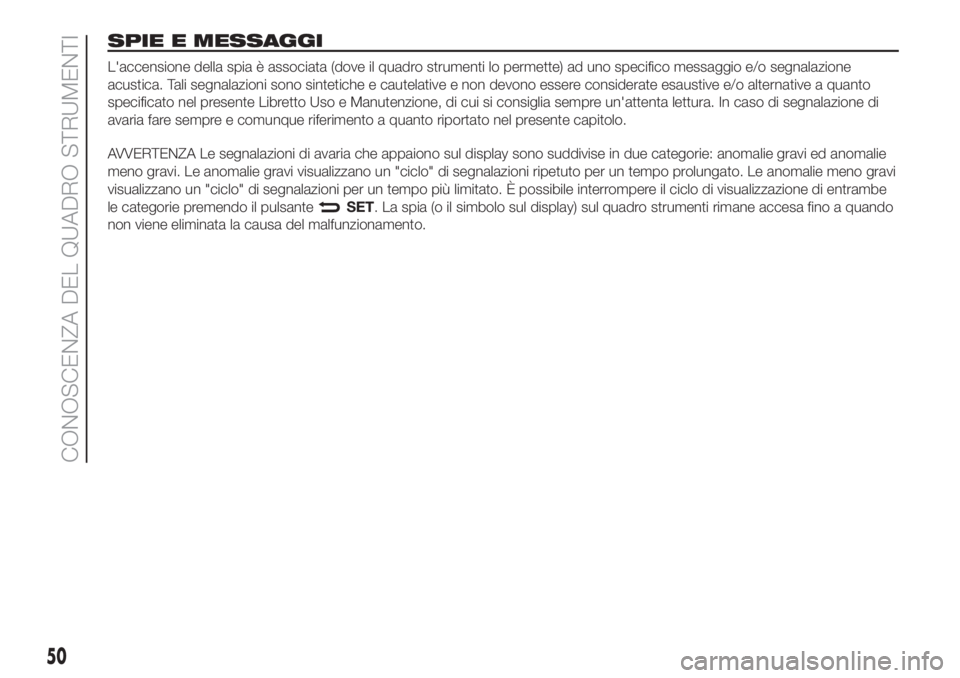

SPIE E MESSAGGI
L'accensione della spia è associata (dove il quadro strumenti lo permette) ad uno specifico messaggio e/o segnalazione
acustica. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie premendo il pulsante
SET. La spia (o il simbolo sul display) sul quadro strumenti rimane accesa fino a quando
non viene eliminata la causa del malfunzionamento.
