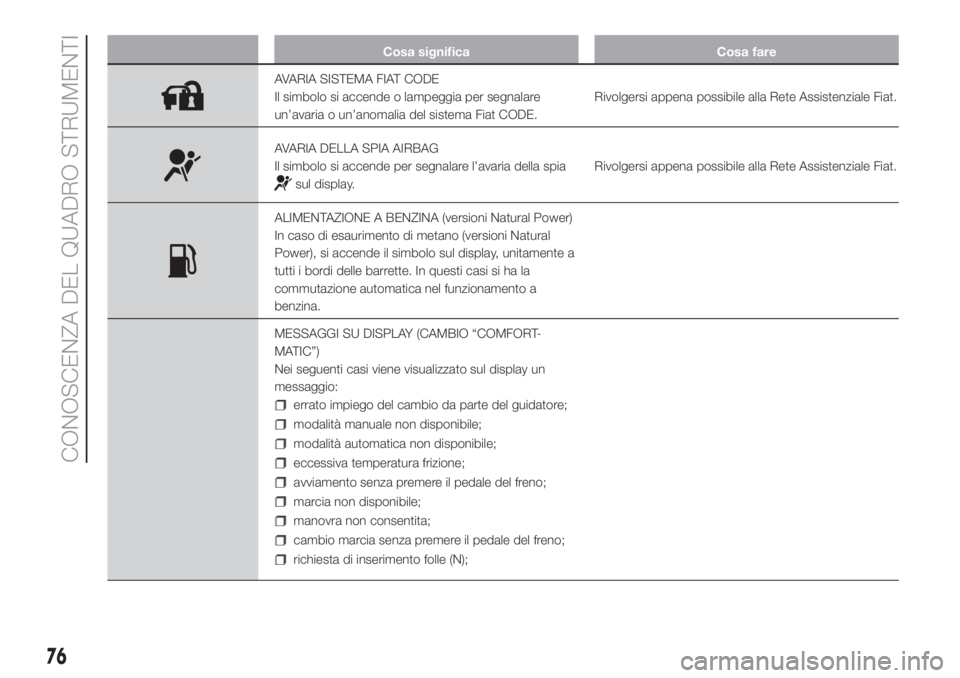

2019 FIAT FIORINO display

Cosa significa Cosa fare
AVARIA SISTEMA FIAT CODE
Il simbolo si accende o lampeggia per segnalare
un’avaria o un’anomalia del sistema Fiat CODE.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
AVARIA DELLA SPIA AIRBAG
Il simbolo si accende per segnalare l’avaria della spia
sul display.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
ALIMENTAZIONE A BENZINA (versioni Natural Power)
In caso di esaurimento di metano (versioni Natural
Power), si accende il simbolo sul display, unitamente a
tutti i bordi delle barrette. In questi casi si ha la
commutazione automatica nel funzionamento a
benzina.
MESSAGGI SU DISPLAY (CAMBIO “COMFORT-
MATIC”)
Nei seguenti casi viene visualizzato sul display un
messaggio:
errato impiego del cambio da parte del guidatore;
modalità manuale non disponibile;
modalità automatica non disponibile;
eccessiva temperatura frizione;
avviamento senza premere il pedale del freno;
marcia non disponibile;
manovra non consentita;
cambio marcia senza premere il pedale del freno;
richiesta di inserimento folle (N);
76
CONOSCENZA DEL QUADRO STRUMENTI

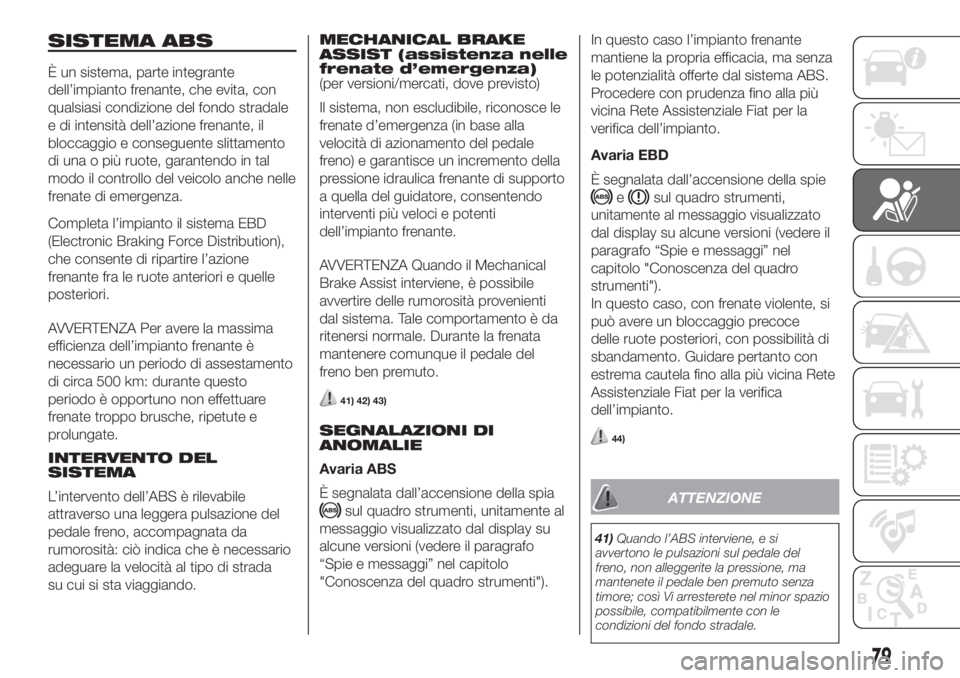

SISTEMA ABS
È un sistema, parte integrante
dell’impianto frenante, che evita, con
qualsiasi condizione del fondo stradale
e di intensità dell’azione frenante, il
bloccaggio e conseguente slittamento
di una o più ruote, garantendo in tal
modo il controllo del veicolo anche nelle
frenate di emergenza.
Completa l’impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l’azione
frenante fra le ruote anteriori e quelle
posteriori.
AVVERTENZA Per avere la massima
efficienza dell’impianto frenante è
necessario un periodo di assestamento
di circa 500 km: durante questo
periodo è opportuno non effettuare
frenate troppo brusche, ripetute e
prolungate.
INTERVENTO DEL
SISTEMA
L’intervento dell’ABS è rilevabile
attraverso una leggera pulsazione del
pedale freno, accompagnata da
rumorosità: ciò indica che è necessario
adeguare la velocità al tipo di strada
su cui si sta viaggiando.MECHANICAL BRAKE
ASSIST (assistenza nelle
frenate d’emergenza)
(per versioni/mercati, dove previsto)
Il sistema, non escludibile, riconosce le
frenate d’emergenza (in base alla
velocità di azionamento del pedale
freno) e garantisce un incremento della
pressione idraulica frenante di supporto
a quella del guidatore, consentendo
interventi più veloci e potenti
dell’impianto frenante.
AVVERTENZA Quando il Mechanical
Brake Assist interviene, è possibile
avvertire delle rumorosità provenienti
dal sistema. Tale comportamento è da
ritenersi normale. Durante la frenata
mantenere comunque il pedale del
freno ben premuto.
41) 42) 43)
SEGNALAZIONI DI
ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
sul quadro strumenti, unitamente al
messaggio visualizzato dal display su
alcune versioni (vedere il paragrafo
“Spie e messaggi” nel capitolo
"Conoscenza del quadro strumenti").In questo caso l’impianto frenante
mantiene la propria efficacia, ma senza
le potenzialità offerte dal sistema ABS.
Procedere con prudenza fino alla più
vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
Avaria EBD
È segnalata dall’accensione della spie
esul quadro strumenti,
unitamente al messaggio visualizzato
dal display su alcune versioni (vedere il
paragrafo “Spie e messaggi” nel
capitolo "Conoscenza del quadro
strumenti").
In questo caso, con frenate violente, si
può avere un bloccaggio precoce
delle ruote posteriori, con possibilità di
sbandamento. Guidare pertanto con
estrema cautela fino alla più vicina Rete
Assistenziale Fiat per la verifica
dell’impianto.
44)
ATTENZIONE
41)Quando l’ABS interviene, e si
avvertono le pulsazioni sul pedale del
freno, non alleggerite la pressione, ma
mantenete il pedale ben premuto senza
timore; così Vi arresterete nel minor spazio
possibile, compatibilmente con le
condizioni del fondo stradale.
79

42)Se l’ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all’aderenza disponibile.
43)L’ABS sfrutta al meglio l’aderenza
disponibile, ma non è in grado di
aumentarla; occorre quindi in ogni caso
cautela sui fondi scivolosi, senza correre
rischi ingiustificati.
44)In caso di accensione della sola spia
sul quadro strumenti (su alcune
versioni unitamente al messaggio
visualizzato dal display), arrestare
immediatamente il veicolo e rivolgersi alla
più vicina Rete Assistenziale Fiat.
L’eventuale perdita di fluido dall’impianto
idraulico, infatti, pregiudica il funzionamento
dell’impianto freni, sia di tipo
convenzionale, che con il sistema
antibloccaggio ruote.

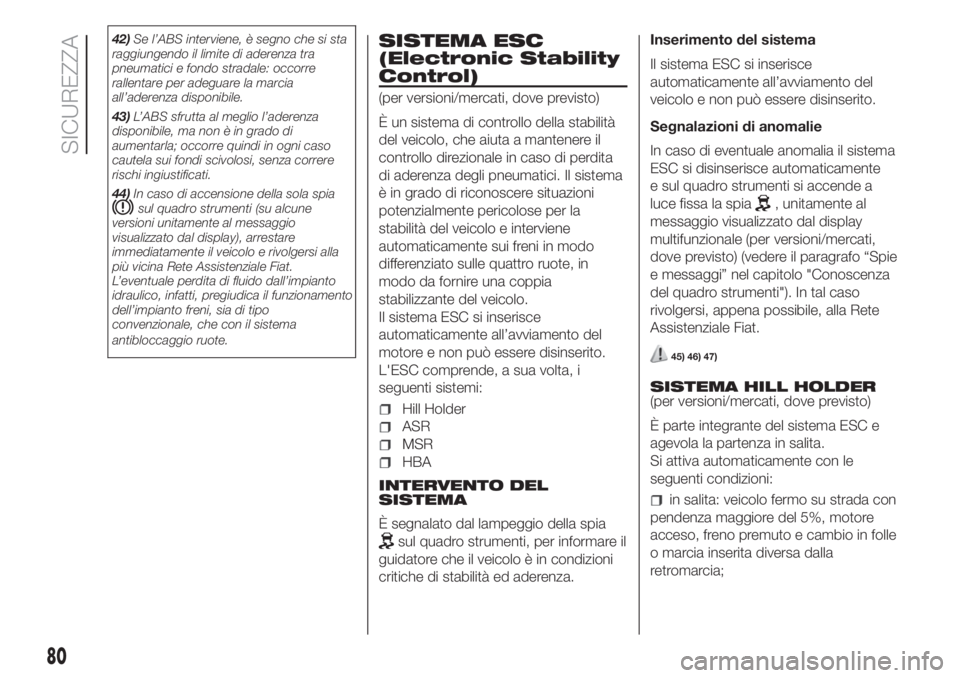

SISTEMA ESC
(Electronic Stability
Control)
(per versioni/mercati, dove previsto)
È un sistema di controllo della stabilità
del veicolo, che aiuta a mantenere il
controllo direzionale in caso di perdita
di aderenza degli pneumatici. Il sistema
è in grado di riconoscere situazioni
potenzialmente pericolose per la
stabilità del veicolo e interviene
automaticamente sui freni in modo
differenziato sulle quattro ruote, in
modo da fornire una coppia
stabilizzante del veicolo.
Il sistema ESC si inserisce
automaticamente all’avviamento del
motore e non può essere disinserito.
L'ESC comprende, a sua volta, i
seguenti sistemi:
Hill Holder
ASR
MSR
HBA
INTERVENTO DEL
SISTEMA
È segnalato dal lampeggio della spia
sul quadro strumenti, per informare il
guidatore che il veicolo è in condizioni
critiche di stabilità ed aderenza.Inserimento del sistema
Il sistema ESC si inserisce
automaticamente all’avviamento del
veicolo e non può essere disinserito.
Segnalazioni di anomalie
In caso di eventuale anomalia il sistema
ESC si disinserisce automaticamente
e sul quadro strumenti si accende a
luce fissa la spia
, unitamente al
messaggio visualizzato dal display
multifunzionale (per versioni/mercati,
dove previsto) (vedere il paragrafo “Spie
e messaggi” nel capitolo "Conoscenza
del quadro strumenti"). In tal caso
rivolgersi, appena possibile, alla Rete
Assistenziale Fiat.
45) 46) 47)
SISTEMA HILL HOLDER
(per versioni/mercati, dove previsto)
È parte integrante del sistema ESC e
agevola la partenza in salita.
Si attiva automaticamente con le
seguenti condizioni:
in salita: veicolo fermo su strada con
pendenza maggiore del 5%, motore
acceso, freno premuto e cambio in folle
o marcia inserita diversa dalla
retromarcia;
80
SICUREZZA

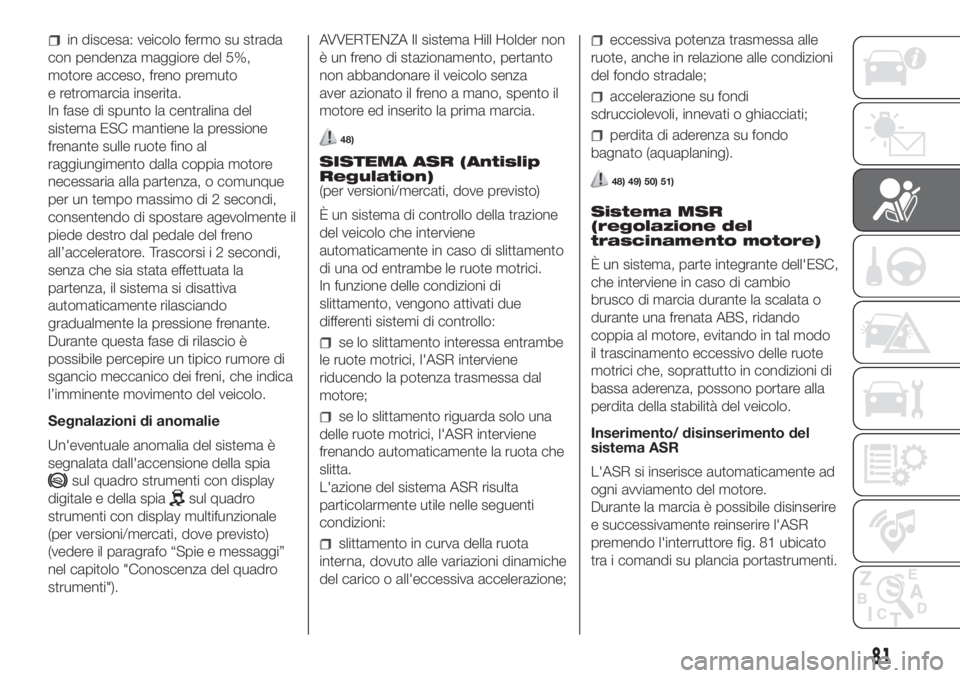

in discesa: veicolo fermo su strada
con pendenza maggiore del 5%,
motore acceso, freno premuto
e retromarcia inserita.
In fase di spunto la centralina del
sistema ESC mantiene la pressione
frenante sulle ruote fino al
raggiungimento dalla coppia motore
necessaria alla partenza, o comunque
per un tempo massimo di 2 secondi,
consentendo di spostare agevolmente il
piede destro dal pedale del freno
all’acceleratore. Trascorsi i 2 secondi,
senza che sia stata effettuata la
partenza, il sistema si disattiva
automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è
possibile percepire un tipico rumore di
sgancio meccanico dei freni, che indica
l’imminente movimento del veicolo.
Segnalazioni di anomalie
Un'eventuale anomalia del sistema è
segnalata dall'accensione della spia
sul quadro strumenti con display
digitale e della spia
sul quadro
strumenti con display multifunzionale
(per versioni/mercati, dove previsto)
(vedere il paragrafo “Spie e messaggi”
nel capitolo "Conoscenza del quadro
strumenti").AVVERTENZA Il sistema Hill Holder non
è un freno di stazionamento, pertanto
non abbandonare il veicolo senza
aver azionato il freno a mano, spento il
motore ed inserito la prima marcia.
48)
SISTEMA ASR (Antislip
Regulation)
(per versioni/mercati, dove previsto)
È un sistema di controllo della trazione
del veicolo che interviene
automaticamente in caso di slittamento
di una od entrambe le ruote motrici.
In funzione delle condizioni di
slittamento, vengono attivati due
differenti sistemi di controllo:
se lo slittamento interessa entrambe
le ruote motrici, l'ASR interviene
riducendo la potenza trasmessa dal
motore;
se lo slittamento riguarda solo una
delle ruote motrici, l'ASR interviene
frenando automaticamente la ruota che
slitta.
L'azione del sistema ASR risulta
particolarmente utile nelle seguenti
condizioni:
slittamento in curva della ruota
interna, dovuto alle variazioni dinamiche
del carico o all'eccessiva accelerazione;
eccessiva potenza trasmessa alle
ruote, anche in relazione alle condizioni
del fondo stradale;
accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati;
perdita di aderenza su fondo
bagnato (aquaplaning).
48) 49) 50) 51)
Sistema MSR
(regolazione del
trascinamento motore)
È un sistema, parte integrante dell'ESC,
che interviene in caso di cambio
brusco di marcia durante la scalata o
durante una frenata ABS, ridando
coppia al motore, evitando in tal modo
il trascinamento eccessivo delle ruote
motrici che, soprattutto in condizioni di
bassa aderenza, possono portare alla
perdita della stabilità del veicolo.
Inserimento/ disinserimento del
sistema ASR
L'ASR si inserisce automaticamente ad
ogni avviamento del motore.
Durante la marcia è possibile disinserire
e successivamente reinserire l'ASR
premendo l'interruttore fig. 81 ubicato
tra i comandi su plancia portastrumenti.
81

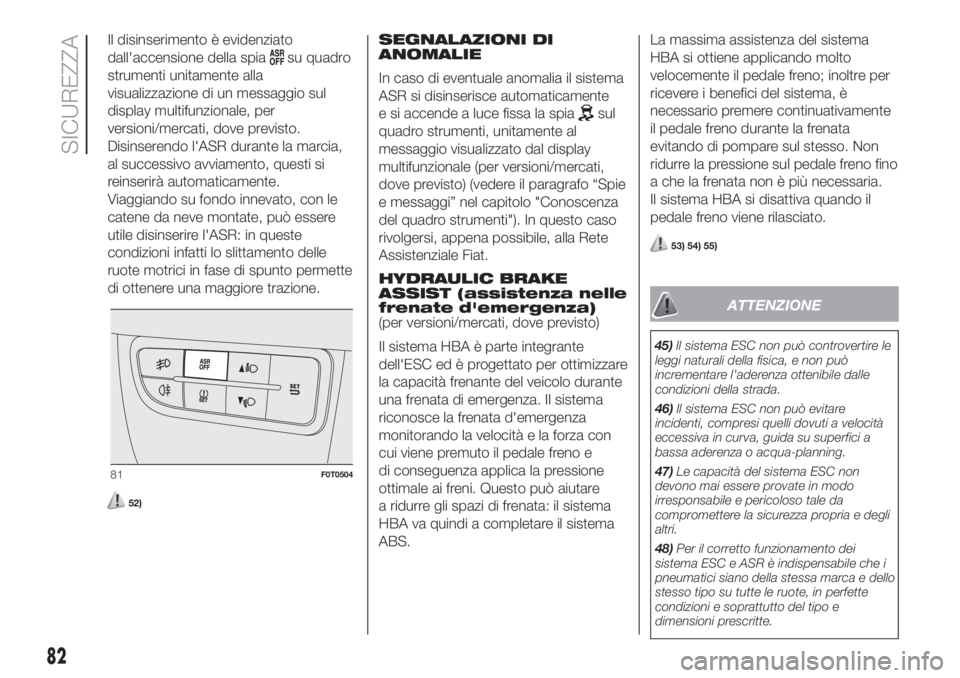

Il disinserimento è evidenziato
dall'accensione della spia
su quadro
strumenti unitamente alla
visualizzazione di un messaggio sul
display multifunzionale, per
versioni/mercati, dove previsto.
Disinserendo l'ASR durante la marcia,
al successivo avviamento, questi si
reinserirà automaticamente.
Viaggiando su fondo innevato, con le
catene da neve montate, può essere
utile disinserire l'ASR: in queste
condizioni infatti lo slittamento delle
ruote motrici in fase di spunto permette
di ottenere una maggiore trazione.
52)
SEGNALAZIONI DI
ANOMALIE
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente
e si accende a luce fissa la spia
sul
quadro strumenti, unitamente al
messaggio visualizzato dal display
multifunzionale (per versioni/mercati,
dove previsto) (vedere il paragrafo “Spie
e messaggi” nel capitolo "Conoscenza
del quadro strumenti"). In questo caso
rivolgersi, appena possibile, alla Rete
Assistenziale Fiat.
HYDRAULIC BRAKE
ASSIST (assistenza nelle
frenate d'emergenza)
(per versioni/mercati, dove previsto)
Il sistema HBA è parte integrante
dell'ESC ed è progettato per ottimizzare
la capacità frenante del veicolo durante
una frenata di emergenza. Il sistema
riconosce la frenata d'emergenza
monitorando la velocità e la forza con
cui viene premuto il pedale freno e
di conseguenza applica la pressione
ottimale ai freni. Questo può aiutare
a ridurre gli spazi di frenata: il sistema
HBA va quindi a completare il sistema
ABS.La massima assistenza del sistema
HBA si ottiene applicando molto
velocemente il pedale freno; inoltre per
ricevere i benefici del sistema, è
necessario premere continuativamente
il pedale freno durante la frenata
evitando di pompare sul stesso. Non
ridurre la pressione sul pedale freno fino
a che la frenata non è più necessaria.
Il sistema HBA si disattiva quando il
pedale freno viene rilasciato.
53) 54) 55)
ATTENZIONE
45)Il sistema ESC non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
46)Il sistema ESC non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o acqua-planning.
47)Le capacità del sistema ESC non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
48)Per il corretto funzionamento dei
sistema ESC e ASR è indispensabile che i
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e
dimensioni prescritte.
81F0T0504
82
SICUREZZA

49)Il sistema ASR non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
50)Il sistema ASR non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o acqua-planning.
51)Le capacità del sistema ASR non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
52)Le prestazioni del sistema non devono
indurre il conducente a correre rischi inutili
e non giustificati. La condotta di guida
deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità
ed al traffico. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al conducente.
53)Il sistema HBA non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
54)Il sistema HBA non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o acqua-planning.
55)Le capacità del sistema HBA non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.SISTEMA iTPMS
(indirect Tyre
Pressure
Monitoring System)
(per versioni/mercati, dove previsto)
Il sistema di monitoraggio della
pressione pneumatici iTPMS è in grado
di monitorare, tramite i sensori velocità
ruota, lo stato di gonfiaggio degli
pneumatici. Il sistema avvisa il guidatore
in caso di uno oppure più pneumatici
sgonfi mediante l'accensione a luce
fissa della spia
sul quadro strumenti
e la visualizzazione, sul display, di un
messaggio dedicato unitamente ad una
segnalazione acustica.
Si raccomanda comunque di
controllare la pressione su tutti e
quattro gli pneumatici. Tale
segnalazione viene visualizzata anche in
seguito ad uno spegnimento e
successivo avviamento del motore,
finché non si esegue la procedura
di "Reset".
Procedura di "Reset"
Il necessita di una fase iniziale di
"autoapprendimento" (la cui durata
dipende dallo stile di guida e dalle
condizioni della strada: la condizione
ottimale è la guida in rettilineo a 80
km/h per almeno 20 minuti), che inizia
eseguendo la procedura di "Reset".La procedura di "Reset" deve essere
effettuata:
ogni volta che la pressione degli
pneumatici viene modificata;
quando si sostituisce anche solo
uno pneumatico;
quando si ruotano/invertono gli
pneumatici;
quando si monta il ruotino di scorta.
Prima di effettuare il "Reset", gonfiare
gli pneumatici ai valori nominali di
pressione riportati nella tabella delle
pressioni di gonfiaggio (vedere quanto
descritto al paragrafo "Ruote" nel
capitolo "Dati tecnici").
Se non si effettua il "Reset", in tutti i
casi sopra citati, la spia
può fornire
false segnalazioni su uno oppure più
pneumatici.
Per eseguire il "Reset", con veicolo
fermo e chiave di avviamento ruotata in
posizione MAR, agire sul Menu di
Setup procedendo come segue:
premere il pulsantecon pressione
breve: il display visualizza la scritta
"Reset";
premere il pulsanteoppure
per effettuare la scelta ("Si" oppure
"No");
premere il pulsantecon pressione
breve: il display visualizza la scritta
"Confermare";
83

premere il pulsanteoppure
per effettuare la scelta ("Si" per
effettuare il "Reset "oppure "No" per
uscire dalla videata);
premere nuovamente il pulsante
con pressione lunga per tornare alla
videata standard o al menu principale
a seconda del punto in cui ci si trova
nel menu.
A "Reset" effettuato sul display verrà
visualizzato il messaggio indicante che
l' "autoapprendimento" è stato avviato.
Condizioni di funzionamento
Il sistema è attivo per velocità superiori
a 15 km/h. In alcune situazioni come
in caso di guida sportiva, particolari
condizioni del manto stradale (ad es.:
ghiaccio, neve, sterrato...) la
segnalazione può tardare oppure
risultare parziale sul rilevamento dello
sgonfiaggio contemporaneo di più
pneumatici. In particolari condizioni (ad
es. veicolo carico in modo asimmetrico
su di un lato, traino di un rimorchio,
pneumatico danneggiato oppure
usurato, uso del ruotino di scorta, uso
del kit "Fix&Go Automatic", uso di
catene da neve, uso di pneumatici
diversi per assale) il sistema può fornire
false segnalazioni oppure disabilitarsi
temporaneamente.Nel caso di sistema disabilitato
temporaneamente la spia
lampeggerà per circa 75 secondi e
successivamente resterà accesa a
luce fissa; contemporaneamente sul
display verrà visualizzato un messaggio
dedicato. Tale segnalazione viene
visualizzata anche in seguito ad uno
spegnimento e successivo riavviamento
del motore, qualora non venissero
ripristinate le condizioni di corretto
funzionamento.
56) 57) 58) 59) 60) 61) 62) 63) 64) 65)
ATTENZIONE
56)Il sistema iTPMS è stato ottimizzato per
gli pneumatici e le ruote originali in
dotazione. Le pressioni e avvisi iTPMS
sono stati definiti per la misura degli
pneumatici montati sul veicolo. Se si
utilizzano attrezzature sostitutive che non
siano della stessa misura, tipo e/o genere
si potrebbe verificare un funzionamento
indesiderato del sistema o un
danneggiamento dei sensori. Le ruote di
ricambio non originali possono
danneggiare il sensore. Non utilizzare
sigillante per pneumatici o pesi di
equilibratura se il veicolo è dotato del
sistema iTPMS poiché questi potrebbero
danneggiare i sensori.57)Se il sistema segnala la caduta di
pressione su uno specifico pneumatico, si
raccomanda di controllare la pressione
su tutti e quattro.
58)Il sistema iTPMS non esime il guidatore
dall'obbligo di controllare la pressione
degli pneumatici ogni mese; non è
da intendersi come un sistema sostitutivo
della manutenzione oppure di sicurezza.
59)La pressione degli pneumatici deve
essere verificata con pneumatici freddi. Se,
per qualsiasi motivo, si controlla la
pressione con gli pneumatici caldi, non
ridurre la pressione anche se è superiore al
valore previsto, ma ripetere il controllo
quando gli pneumatici saranno freddi.
60)Il sistema iTPMS non è in grado di
segnalare perdite improvvise della
pressione degli pneumatici (ad es. lo
scoppio di uno pneumatico). In questo
caso arrestare la vettura frenando con
cautela e senza effettuare sterzate brusche.
61)Il sistema fornisce unicamente un
avviso di bassa pressione degli pneumatici:
non è in grado di gonfiarli.
62)Il gonfiaggio insufficiente degli
pneumatici aumenta i consumi di
combustibile, riduce la durata del
battistrada e può influire sulla capacità di
guidare il veicolo in modo sicuro.
63)Dopo aver controllato o regolato la
pressione degli pneumatici, riposizionare
sempre il cappuccio dello stelo valvola.
Questo impedisce l'ingresso di umidità e
sporcizia all'interno dello stelo valvola
che potrebbero danneggiare il sensore di
controllo pressione pneumatici.
84
SICUREZZA

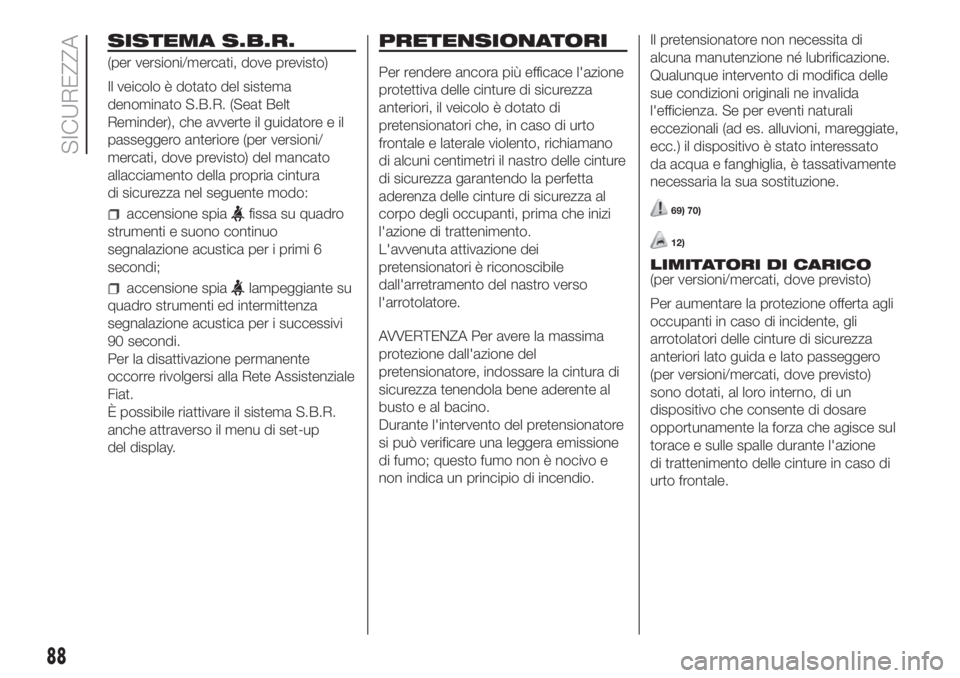

SISTEMA S.B.R.
(per versioni/mercati, dove previsto)
Il veicolo è dotato del sistema
denominato S.B.R. (Seat Belt
Reminder), che avverte il guidatore e il
passeggero anteriore (per versioni/
mercati, dove previsto) del mancato
allacciamento della propria cintura
di sicurezza nel seguente modo:
accensione spiafissa su quadro
strumenti e suono continuo
segnalazione acustica per i primi 6
secondi;
accensione spialampeggiante su
quadro strumenti ed intermittenza
segnalazione acustica per i successivi
90 secondi.
Per la disattivazione permanente
occorre rivolgersi alla Rete Assistenziale
Fiat.
È possibile riattivare il sistema S.B.R.
anche attraverso il menu di set-up
del display.
PRETENSIONATORI
Per rendere ancora più efficace l'azione
protettiva delle cinture di sicurezza
anteriori, il veicolo è dotato di
pretensionatori che, in caso di urto
frontale e laterale violento, richiamano
di alcuni centimetri il nastro delle cinture
di sicurezza garantendo la perfetta
aderenza delle cinture di sicurezza al
corpo degli occupanti, prima che inizi
l'azione di trattenimento.
L'avvenuta attivazione dei
pretensionatori è riconoscibile
dall'arretramento del nastro verso
l'arrotolatore.
AVVERTENZA Per avere la massima
protezione dall'azione del
pretensionatore, indossare la cintura di
sicurezza tenendola bene aderente al
busto e al bacino.
Durante l'intervento del pretensionatore
si può verificare una leggera emissione
di fumo; questo fumo non è nocivo e
non indica un principio di incendio.Il pretensionatore non necessita di
alcuna manutenzione né lubrificazione.
Qualunque intervento di modifica delle
sue condizioni originali ne invalida
l'efficienza. Se per eventi naturali
eccezionali (ad es. alluvioni, mareggiate,
ecc.) il dispositivo è stato interessato
da acqua e fanghiglia, è tassativamente
necessaria la sua sostituzione.
69) 70)
12)
LIMITATORI DI CARICO
(per versioni/mercati, dove previsto)
Per aumentare la protezione offerta agli
occupanti in caso di incidente, gli
arrotolatori delle cinture di sicurezza
anteriori lato guida e lato passeggero
(per versioni/mercati, dove previsto)
sono dotati, al loro interno, di un
dispositivo che consente di dosare
opportunamente la forza che agisce sul
torace e sulle spalle durante l'azione
di trattenimento delle cinture in caso di
urto frontale.
88
SICUREZZA
