2019 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

AUTORADIO
(per versioni/mercati, dove previsto)
L’autoradio è stata progettata secondo
le caratteristiche specifiche
dell’abitacolo, con un design
personalizzato che si integra con lo stile
della plancia portastrumenti.
CONSIGLI
Sicurezza stradale
Si raccomanda di imparare ad usare le
varie funzioni dell’autoradio (ad
esempio memorizzare le stazioni) prima
di iniziare la guida.
Condizioni di ricezione
Le condizioni di ricezione variano
costantemente durante la guida. La
ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in
particolar modo quando si è lontani
dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di
informazioni sul traffico può verificarsi
un aumento del volume rispetto alla
normale riproduzione.
161)
Cura e manutenzione
Pulisci la mascherina solo con un
panno morbido e antistatico. I prodotti
detergenti e per lucidare potrebbero
danneggiarne la superficie.
PROTEZIONE ANTIFURTO
L’autoradio è dotata di un sistema di
protezione antifurto basato sullo
scambio di informazioni tra l’autoradio e
la centralina elettronica (Body
Computer) presente sulla veicolo.
Questo sistema garantisce la massima
sicurezza ed evita l’inserimento del
codice segreto dopo ogni
scollegamento dell’alimentazione
dell’autoradio.
Se il controllo ha esito positivo,
l’autoradio inizierà a funzionare, mentre
se i codici di confronto non sono uguali
oppure se la centralina elettronica
(Body Computer) viene sostituita,
l’apparecchio comunicherà all’utente la
necessità di inserire il codice segreto
secondo la procedura riportata nel
paragrafo seguente.
Inserimento del codice segreto
Accendendo l’autoradio, in caso di
richiesta codice, sul display appare la
scritta “Code” per circa 2 secondi,
seguita poi da quattro trattini “----”.
Il codice segreto è composto da
quattro cifre da1a6,corrispondenti
ciascuna ad uno dei trattini.Per inserire la prima cifra del codice,
premere il tasto corrispondente delle
stazioni di preselezione (da1a6).
Inserire allo stesso modo le altre cifre
del codice.
Se le quattro cifre non vengono
immesse entro 20 secondi, il display
visualizza la scritta “Enter code----”.
Questo evento non viene considerato
come un inserimento errato del codice.
Dopo l’inserimento della quarta cifra
(entro 20 secondi), l’autoradio inizia a
funzionare.
Se viene inserito un codice errato,
l’autoradio emette una segnalazione
acustica ed il display visualizza la scritta
“Radio blocked/ wait” per indicare
all’utente la necessità di inserire il
codice corretto.
Ogni volta che l’utente inserisce un
codice errato, il tempo di attesa
aumenta progressivamente (1 min, 2
min, 4 min, 8 min, 16 min, 30 min,1h,
2h, 4h, 8h, 16h, 24h) fino al
raggiungimento di un massimo di 24
ore. Il tempo di attesa verrà visualizzato
sul display con la scritta “Radio
blocked/wait”. Dopo la scomparsa della
scritta è possibile iniziare nuovamente
la procedura di inserimento del codice.
199

Passaporto radio
E’ il documento che certifica il
possesso dell’autoradio. Sul
Passaporto radio sono riportati il
modello dell’autoradio, il numero di
serie ed il codice segreto.
AVVERTENZA Conservare con cura il
Passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto dell’autoradio.
In caso di smarrimento del Passaporto
radio, rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento
di identità e i documenti identificativi di
possesso della veicolo.
PREDISPOSIZIONE
L'impianto è costituito da:
cavi alimentazione autoradio;
cavi altoparlanti pannelli porte
anteriori;
cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (per versioni/
mercati, dove previsto);
alloggiamento per autoradio;
cavo per antenna.CARATTERISTICHE
TECNICHE IMPIANTO
L'impianto è costituito da:
cavi alimentazione autoradio;
cavi altoparlanti pannelli porte
anteriori;
cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (per versioni/
mercati, dove previsto);
n°2 tweeter ubicati su mostrina
specchio retrovisore;
n°2 mid-woofer Ø130 mm ubicati
sulla porta;
altoparlanti posteriori (a richiesta per
versione/mercati, dove previsto);
n°2 altoparlanti full-range Ø100 mm
ubicati su mensola cappelliera;
sistema di protezione antifurto;
antenna;
autoradio con riproduttore CD MP3.
200
MULTIMEDIA

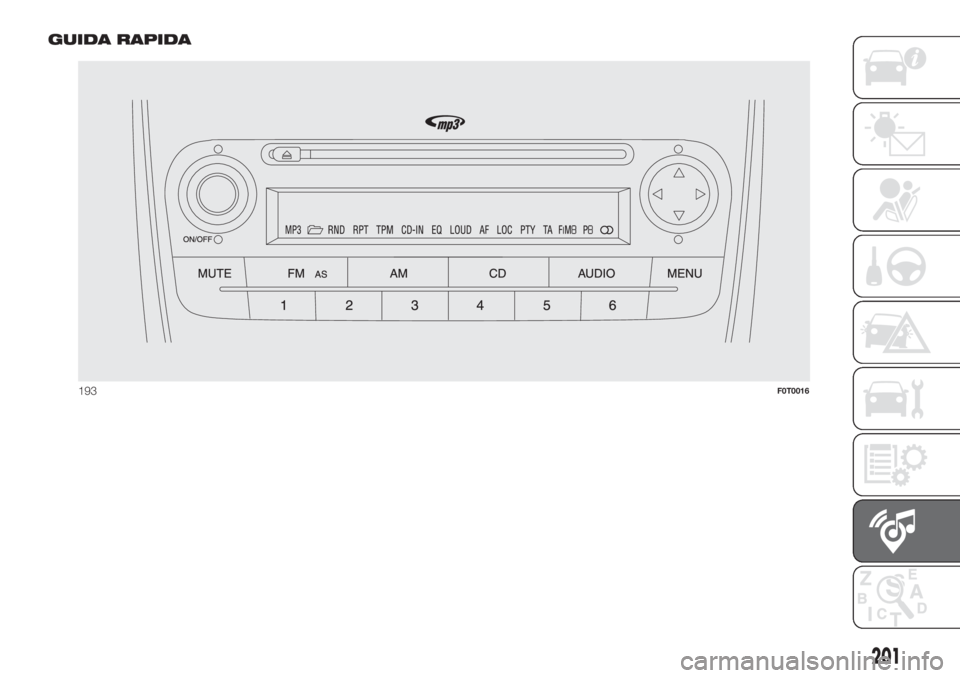

GUIDA RAPIDA
193F0T0016
201

202
MULTIMEDIA
Funzioni generali
Tasto Funzioni Modalità
ON/OFFAccensione Pressione breve tasto/manopola
Spegnimento Pressione prolungata tasto/manopola
Regolazione volume Rotazione sx/dx tasto/manopola
MUTEAttivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
FM ASSelezione sorgente radio FM1, FM2, FM Autostore Pressione breve ciclica tasto
AMSelezione sorgente radio MW1, MW2 Pressione breve ciclica tasto
CDSelezione sorgente radio/CD/CD CHANGER Pressione breve ciclica tasto
AUDIORegolazioni audio: toni bassi (BASS), toni alti (TREBLE),
bilanciamento sx/dx (BALANCE), bilanciamento
anteriore/posteriore (FADER)Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei
tasti
o.
Regolazione dei valori: pressione dei tastio.
MENURegolazione funzioni avanzateAttivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei
tasti
o.
Regolazione dei valori: pressione dei tastio.

203
Funzioni radio
Tasto Funzioni Modalità
Ricerca stazione radio:
Ricerca automatica
Ricerca manualeRicerca automatica: pressione tasti
o(pressione
prolungata per avanzamento veloce)
Ricerca manuale: pressione tasti
o(pressione
prolungata per avanzamento veloce)
123456Memorizzazione stazione radio correntePressione prolungata tasti rispettivamente per preset
memorie da1a6
Richiamo stazione memorizzataPressione breve tasti rispettivamente per preset
memorie da1a6
.
Funzione CD
Tasto Funzioni Modalità
Espulsione CD Pressione breve tasto
Riproduzione brano precedente/successivo Pressione breve tastio
Riavvolgimento/Avanzamento rapido brano CD Pressione prolungata tastio
Riproduzione cartella precedente/successivo (per
CD-MP3)
Riproduzione cartella precedente/successivo (per CD
CHANGER)Pressione breve tasti
o

COMANDI AL VOLANTE
(per versioni/mercati, dove previsto)
Tasto Funzioni Modalità
Inserimento/disinserimento AudioMute (modalità Radio)
o funzione Pausa (modalità MP3)Pressione breve tasto
+Aumento volume Pressione tasto
—Diminuzione volume Pressione tasto
SRCSelezione gamma di frequenza Radio (FM1, FM2, FMT,
FMA, MW) e fonti di ascolto (Radio, CD, MP3, CD
CHANGER)Pressione tasto
F0T0297m
194F0T0297
204
MULTIMEDIA

Tasto Funzioni Modalità
Radio: richiamo stazioni preselezionate (da1a6)
CD/CD MP3/CD CHANGER: selezione brano
successivoPressione tasto
Radio: richiamo stazioni preselezionate (da6a1)
CD/CD MP3/CD CHANGER: selezione brano
precedentePressione tasto
205

GENERALITÀ
L’autoradio è dotata delle seguenti
funzioni:
Sezione Radio
Sintonia PLL con bande di
frequenza FM/AM/MW;
RDS (Radio Data System) con
funzione TA (informazioni sul traffico) -
TP (programmi sul traffico) - EON
(Enhanced Other Network) - REG
(programmi regionali);
AF: selezione ricerca frequenze
alternative in modalità RDS;
sintonia delle stazioni automatica/
manuale;
FM Multipath detector;
memorizzazione manuale di 30
stazioni: 18 nella banda FM (6 in FM1, 6
in FM2, 6 in FMT), 12 nella banda MW;
memorizzazione automatica
(funzione AUTOSTORE) di 6 stazioni
nella banda FM dedicata;
funzione SPEED VOLUME:
regolazione automatica del volume in
funzione della velocità veicolo;
selezione automatica Stereo/Mono.
Sezione CD
Selezione diretta del disco;
Selezione brano (avanti/indietro);
Avanzamento veloce (avanti/indietro)
dei brani;
Funzione CD Display: visualizzazione
nome disco/tempo trascorso dall’inizio
del brano;
Lettura CD audio, CD-R e CD-RW.
44)
Sezione CD MP3
Funzione MP3-Info (ID3-TAG);
Selezione cartella (precedente/
successiva);
Selezione brano (avanti/indietro);
Avanzamento veloce (avanti/indietro)
dei brani;
Funzione MP3 Display:
visualizzazione nome cartella,
informazioni ID3-TAG (tempo trascorso
dall’inizio del brano, nome del file);
Lettura CD audio o dati, CD-R e
CDRW.
Sezione Audio
Funzione Mute/Pause;
Funzione Soft Mute;
Funzione Loudness;
Equalizzatore grafico a 7 bande;
Regolazione separata toni
bassi/acuti;
Bilanciamento canali destro/sinistro.FUNZIONI E
REGOLAZIONI
ACCENSIONE AUTORADIO
L’autoradio si accende premendo
brevemente il tasto/manopola ON/OFF.
Se si accende l’autoradio quando la
chiave è estratta dal dispositivo di
avviamento, questa si spegnerà
automaticamente dopo circa 20 minuti.
SPEGNIMENTO AUTORADIO
Mantenere premuto il tasto/manopola
ON/OFF.
SELEZIONE DELLE FUNZIONI
RADIO
Premendo brevemente e ripetutamente
il tasto FM AS è possibile selezionare
ciclicamente le seguenti sorgenti audio:
TUNER (“FM1”, “FM2”, “FMA”).
Premendo brevemente e ripetutamente
il tasto AM è possibile selezionare
ciclicamente le seguenti sorgenti audio.
TUNER (“MW1”, “MW2”).
SELEZIONE FUNZIONE CD/ CD
CHANGER
Premendo brevemente il tasto CD è
possibile selezionare la sorgente audio
CD/CD CHANGER (solo se è inserito
il CD).
206
MULTIMEDIA
