AVVIAMENTO DI
EMERGENZA
Se la spiasul quadro strumenti
rimane accesa a luce fissa, rivolgersi
immediatamente alla Rete Assistenziale
Fiat.
AVVIAMENTO CON
BATTERIA AUSILIARIA
Se la batteria è scarica, è possibile
avviare il motore utilizzando un'altra
batteria, con capacità uguale o poco
superiore rispetto a quella scarica.
Per effettuare l'avviamento procedere
come segue fig. 170:
collegare i morsetti positivi (segno +
in prossimità del morsetto) delle due
batterie con un apposito cavo;
collegare con un secondo cavo il
morsetto negativo (-) della batteria
ausiliaria con un punto di massa
sul
motore o sul cambio del veicolo da
avviare;
avviare il motore;
quando il motore è avviato, togliere i
cavi, seguendo l'ordine inverso rispetto
a prima.
Se dopo alcuni tentativi il motore non si
avvia, non insistere inutilmente ma
rivolgersi alla Rete Assistenziale Fiat.
133)
33)
AVVERTENZA Non collegare
direttamente i morsetti negativi delle
due batterie: eventuali scintille possono
incendiare il gas detonante che
potrebbe fuoriuscire dalla batteria. Se la
batteria ausiliaria è installata su un'altro
veicolo, occorre evitare che tra
quest'ultima e il veicolo con batteria
scarica vi siano parti metalliche
accidentalmente a contatto.
AVVIAMENTO CON
MANOVRE AD INERZIA
Deve assolutamente essere evitato
l'avviamento mediante spinta, traino
oppure sfruttando le discese. Queste
manovre potrebbero causare l'afflusso
di combustibile nella marmitta catalitica
e danneggiarla irreparabilmente.AVVERTENZA Fino a quando il motore
non è avviato, il servofreno ed il
servosterzo elettrico non sono attivi,
quindi è necessario esercitare uno
sforzo sul pedale del freno e sul
volante, di gran lunga superiore
all'usuale.
ATTENZIONE
133)Questa procedura di avviamento deve
essere eseguita da personale esperto
poiché manovre scorrette possono
provocare scariche elettriche di notevole
intensità. Inoltre il liquido contenuto nella
batteria è velenoso e corrosivo, evitarne
il contatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi alla batteria
con fiamme libere o sigarette accese e di
non provocare scintille.
ATTENZIONE
33)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
170F0T0189
151

SISTEMA BLOCCO
COMBUSTIBILE
134)
Interviene in caso d'urto provocando:
l'interruzione dell'alimentazione
di combustibile con conseguente
spegnimento del motore;
lo sblocco automatico delle porte;
l'accensione delle luci interne.
Su alcune versioni l'intervento
del sistema è segnalato dal messaggio
"Blocco carburante intervenuto vedere
manuale" visualizzato dal display.
AVVERTENZA Ispezionare
accuratamente il veicolo per accertarsi
che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto il veicolo od in prossimità
della zona serbatoio.
Dopo l'urto, ruotare la chiave di
avviamento in STOP per non scaricare
la batteria.
Per ripristinare il corretto funzionamento
del veicolo, deve essere effettuata la
seguente procedura:
rotazione della chiave di avviamento
in posizione MAR;
attivazione indicatore di direzione
destro;
disattivazione indicatore di direzione
destro;
attivazione indicatore di direzione
sinistro;
disattivazione indicatore di direzione
sinistro;
attivazione indicatore di direzione
destro;
disattivazione indicatore di direzione
destro;
attivazione indicatore di direzione
sinistro;
disattivazione indicatore di direzione
sinistro;
rotazione chiave di avviamento in
posizione STOP.
Versioni Natural Power
In caso di urto del veicolo, viene
interrotta immediatamente
l’alimentazione della benzina e
dell’iniezione causando lo spegnimento
del motore e di conseguenza la
chiusura delle elettrovalvole di
sicurezza.
ATTENZIONE
134)Dopo l'urto, se si avverte odore di
combustibile o si notano delle perdite
dall'impianto di alimentazione, non
reinserire il sistema, per evitare rischi di
incendio.
TRAINO DEL
VEICOLO
L'anello di traino, fornito in dotazione
con il veicolo è ubicato nel contenitore
attrezzi, ubicato dietro lo schienale
del sedile lato sinistro (versioni Cargo) o
nel bagagliaio (versioni Combi).
AGGANCIO DELL'ANELLO
DI TRAINO
Procedere come segue:
sganciare il tappo A fig. 171 fig. 172;
prelevare l'anello di traino B fig.
171 fig. 172 dalla borsa attrezzi;
avvitare a fondo l'anello sul perno
filettato anteriore o posteriore.
135) 136) 137) 138)
34)
171F0T0085
152
IN EMERGENZA

Versioni con cambio COMFORT-
MATIC
Assicurarsi che il cambio sia in folle (N)
(verificando che il veicolo si muova a
spinta) ed operare come per il traino di
un normale veicolo con cambio
meccanico.
Qualora non fosse possibile posizionare
il cambio in folle, non effettuare
l’operazione di traino, ma rivolgersi alla
Rete Assistenziale Fiat.
ATTENZIONE
135)Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.136)Prima di avvitare l'anello pulire
accuratamente la relativa sede filettata.
Prima di iniziare il traino del veicolo
accertarsi inoltre di aver avvitato a fondo
l'anello nella relativa sede.
137)Durante il traino del veicolo non
avviare il motore.
138)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno per frenare è
necessario esercitare un maggior sforzo
sul pedale. Non utilizzare cavi flessibili per
effettuare il traino, evitare gli strappi.
Durante le operazioni di traino verificare
che il fissaggio del giunto al veicolo non
danneggi i componenti a contatto. Nel
trainare il veicolo è obbligatorio rispettare le
specifiche norme di circolazione stradale,
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada.
Durante il traino del veicolo non avviare il
motore.
ATTENZIONE
34)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale.
È consentito il traino per brevi tratti
mediante impiego di apposito dispositivo
conforme al codice della strada (barra
rigida), movimentazione veicolo sul piano
stradale per preparazione al traino o al
trasporto mediante carro attrezzi . I ganci
NON DEVONO essere utilizzati per
operazioni di recupero veicolo al di fuori del
piano stradale o in presenza di ostacoli
e/o per operazioni di traino mediante funi o
altri dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
172F0T0086
153

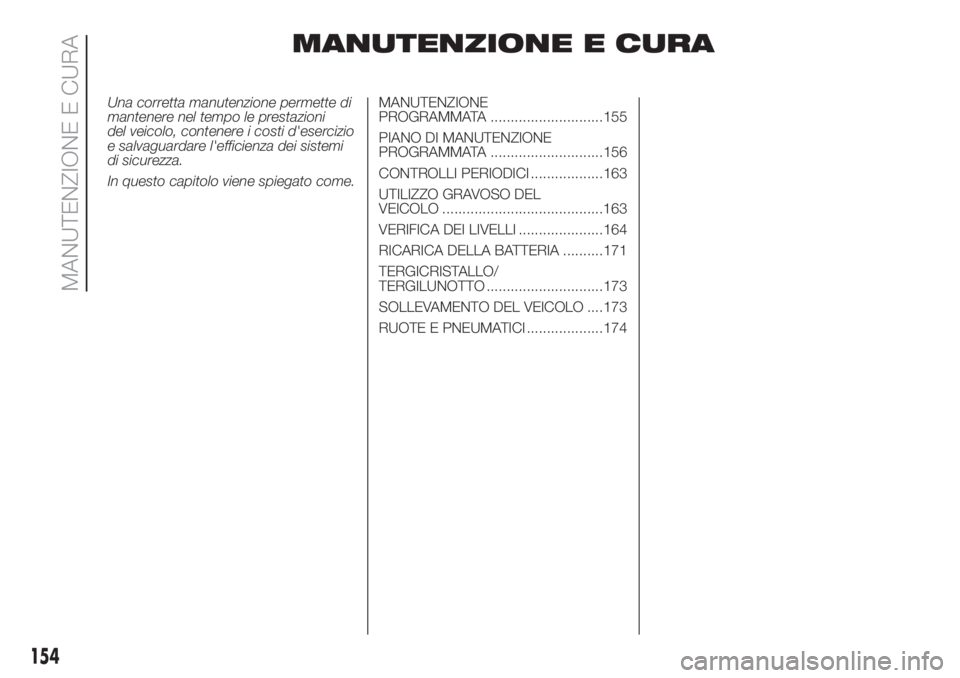

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
del veicolo, contenere i costi d'esercizio
e salvaguardare l'efficienza dei sistemi
di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................155
PIANO DI MANUTENZIONE
PROGRAMMATA ............................156
CONTROLLI PERIODICI ..................163
UTILIZZO GRAVOSO DEL
VEICOLO ........................................163
VERIFICA DEI LIVELLI .....................164
RICARICA DELLA BATTERIA ..........171
TERGICRISTALLO/
TERGILUNOTTO .............................173
SOLLEVAMENTO DEL VEICOLO ....173
RUOTE E PNEUMATICI ...................174
154

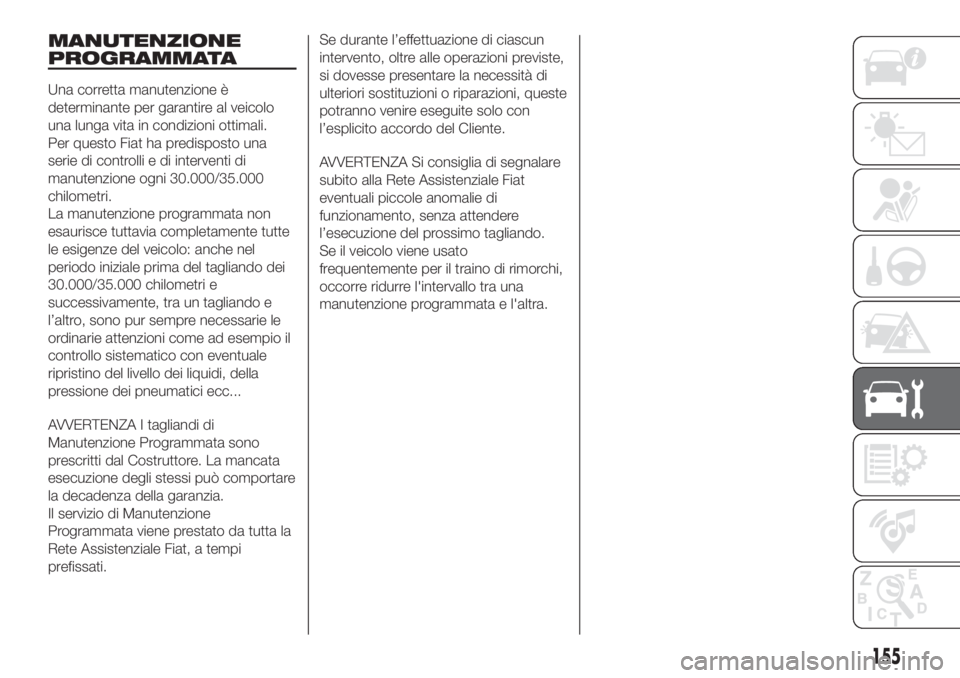

MANUTENZIONE E CURA

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire al veicolo
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione ogni 30.000/35.000
chilometri.
La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei
30.000/35.000 chilometri e
successivamente, tra un tagliando e
l’altro, sono pur sempre necessarie le
ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale
ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Il servizio di Manutenzione
Programmata viene prestato da tutta la
Rete Assistenziale Fiat, a tempi
prefissati.Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con
l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare
subito alla Rete Assistenziale Fiat
eventuali piccole anomalie di
funzionamento, senza attendere
l’esecuzione del prossimo tagliando.
Se il veicolo viene usato
frequentemente per il traino di rimorchi,
occorre ridurre l'intervallo tra una
manutenzione programmata e l'altra.
155

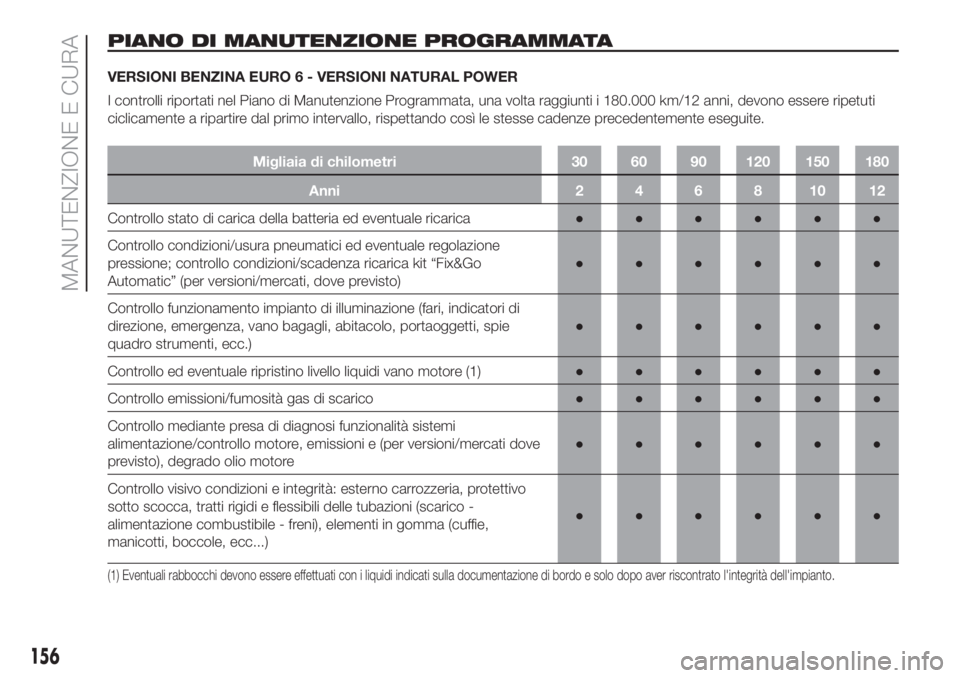

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI BENZINA EURO 6 - VERSIONI NATURAL POWER
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 180.000 km/12 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione
pressione; controllo condizioni/scadenza ricarica kit “Fix&Go
Automatic” (per versioni/mercati, dove previsto)●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli, abitacolo, portaoggetti, spie
quadro strumenti, ecc.)●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore (1)●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo mediante presa di diagnosi funzionalità sistemi
alimentazione/controllo motore, emissioni e (per versioni/mercati dove
previsto), degrado olio motore●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo
sotto scocca, tratti rigidi e flessibili delle tubazioni (scarico -
alimentazione combustibile - freni), elementi in gomma (cuffie,
manicotti, boccole, ecc...)●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
156
MANUTENZIONE E CURA

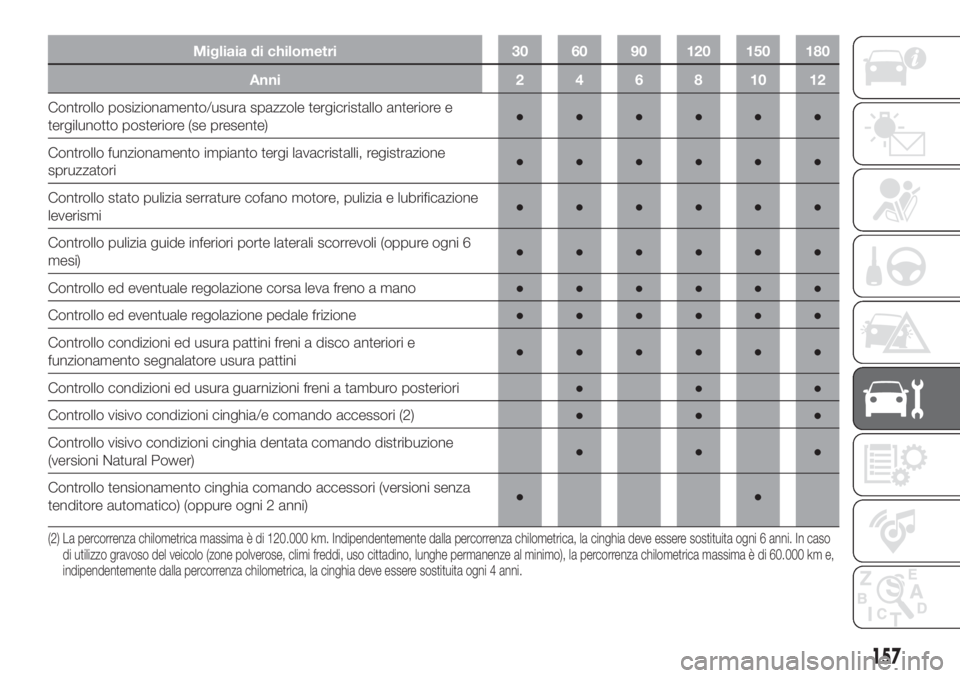

Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12
Controllo posizionamento/usura spazzole tergicristallo anteriore e
tergilunotto posteriore (se presente)●●●●●●
Controllo funzionamento impianto tergi lavacristalli, registrazione
spruzzatori●●●●●●
Controllo stato pulizia serrature cofano motore, pulizia e lubrificazione
leverismi●●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli (oppure ogni 6
mesi)●●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo ed eventuale regolazione pedale frizione●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo visivo condizioni cinghia/e comando accessori (2)●●●
Controllo visivo condizioni cinghia dentata comando distribuzione
(versioni Natural Power)●●●
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (oppure ogni 2 anni)●●
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso del veicolo (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e,
indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
157

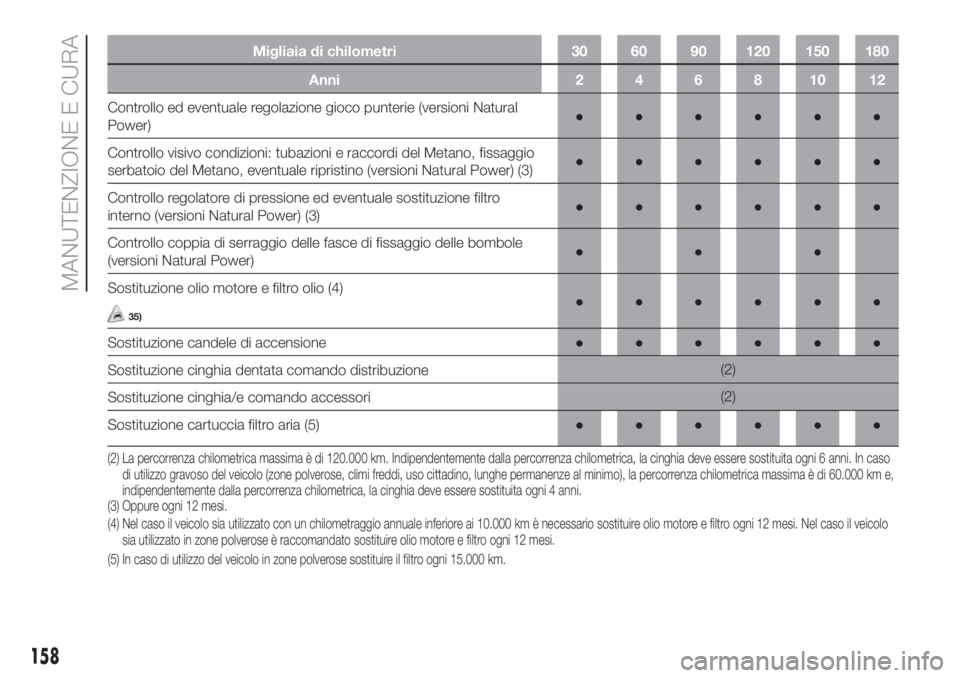

Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12
Controllo ed eventuale regolazione gioco punterie (versioni Natural
Power)●●●●●●
Controllo visivo condizioni: tubazioni e raccordi del Metano, fissaggio
serbatoio del Metano, eventuale ripristino (versioni Natural Power) (3)●●●●●●
Controllo regolatore di pressione ed eventuale sostituzione filtro
interno (versioni Natural Power) (3)●●●●●●
Controllo coppia di serraggio delle fasce di fissaggio delle bombole
(versioni Natural Power)●●●
Sostituzione olio motore e filtro olio (4)
35)●●●●●●
Sostituzione candele di accensione●●●●●●
Sostituzione cinghia dentata comando distribuzione(2)
Sostituzione cinghia/e comando accessori(2)
Sostituzione cartuccia filtro aria (5)●●●●●●
(3) Oppure ogni 12 mesi.
(4) Nel caso il veicolo sia utilizzato con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi. Nel caso il veicolo
sia utilizzato in zone polverose è raccomandato sostituire olio motore e filtro ogni 12 mesi. (2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso del veicolo (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e,
indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(5) In caso di utilizzo del veicolo in zone polverose sostituire il filtro ogni 15.000 km.
158
MANUTENZIONE E CURA
